Vrsta izdelka	Brežični rezalnik-brusilnik
Znamka	Bosch
Model	GOP 18V-34 Professional
Nazivna napetost	18 V
Prosti tek	10 000 – 20 000 vrt/min
Kot nihanja	1,7° (levo/desno)
Teža (po EPTA)	1,5 – 2,6 kg (odvisno od akumulatorja)
Kompatibilni akumulatorji	GBA 18V..., ProCORE18V...
Kompatibilni polnilniki	GAL 18..., GAX 18..., GAL 36...
Temperatura polnjenja	0 °C do +35 °C
Delovna temperatura	–20 °C do +50 °C
Raven zvočnega tlaka	80 dB(A) (negotovost K=3 dB)
Vibracije (brušenje)	4,1 m/s² (K=1,5 m/s²)
Glavne uporabe	Žaganje, brušenje, strganje, odstranjevanje fug
Sistem pritrditve dodatkov	Starlock (združljiv s Starlock Plus)
Vgrajena osvetlitev	LED
Naprava za odsesavanje	Snemljiva, pritrdljiva s klikom (2 različici)
Globinski omejevalnik	Nastavljiv (12 položajev)
Zaščite	Proti preobremenitvam, samodejni izklop v primeru pregrevanja
Vzdrževanje	Redno čistite prezračevalne reže; ščetkajte karbidne dodatke
Nadomestni deli	Na voljo na www.bosch-pt.com
Pomoč strankam	Francija: 09 70 82 12 26 ali spletni obrazec SAV DIRECT
Napajanje	Litij-ionska baterija 18 V (prodano posebej)
Servis	Popravila prepustite usposobljenemu serviserju, ki uporablja originalne dele

Pogosto zastavljena vprašanja - GOP 18V-34 Professional BOSCH

Kako zamenjati nastavek na Bosch GOP 18V-34?

Odprite ročico Starlock (7) do konca, da izvržete nastavek. Nov nastavek namestite na držalo orodja (8) tako, da poravnate zamaknjeno pesto navzdol, nato zaklenite tako, da zaprete ročico. Prepričajte se, da je nastavek pravilno pritrjen.

Katero baterijo uporabiti s tem rezalnikom-brusilnikom?

Uporabljajte samo priporočene Bosch litij-ionske akumulatorje: GBA 18V... ali ProCORE18V.... Nikoli ne uporabljajte drugih znamk.

Kako nastaviti hitrost nihanja?

Zavrtite izbirni gumb (6), da izberete hitrost med 1 in 6. Za žaganje lesa uporabite hitrost 6; za brušenje in plastiko/kovine dajte prednost hitrosti 4. Nikoli ne prekoračite največje hitrosti, navedene na nastavku.

Kaj storiti, če se orodje samodejno ustavi?

Samodejni izklop je zaščita pred pregrevanjem ali popolno izpraznitvijo akumulatorja. Orodje izklopite s stikalom (2), napolnite akumulator ali ga pustite, da se ohladi, nato znova zaženite.

Kako namestiti napravo za odsesavanje?

Odstranite nastavek in globinski omejevalnik. Napravo za odsesavanje (13 ali 14) potisnite na ovratnik čez držalo orodja, jo usmerite in nato zategnite ročico (17). Priključite sesalni cev (20) na cev (18) ali prek adapterja (19).

Ali lahko uporabljam nastavke Starlock Max?

Ne, GOP 18V-34 sprejema samo nastavke Starlock in Starlock Plus. Nastavki Starlock Max niso združljivi.

Kako vzdrževati orodje?

Redno čistite prezračevalne reže (5) s čopičem. Za nastavke s karbidnimi vložki uporabite kovinsko krtačo. Ročaje naj bodo suhi in čisti. Vsa popravila prepustite strokovnjaku.

Katere so glavne uporabe?

To orodje omogoča žaganje lesa, plastike, mavca, neželeznih kovin, suho brušenje, strganje, odstranjevanje fug in rezanje ploščic. Idealno je za dela ob robovih, poravnano in v kotih.

Kako očistiti akumulator?

Občasno očistite prezračevalne odprtine akumulatorja z mehko, čisto in suho krtačo. Akumulator zaščitite pred vlago in prekomerno toploto (npr. neposredna sončna svetloba).

Kje najti nadomestne dele?

Nadomestni deli so na voljo na spletni strani www.bosch-pt.com. Lahko tudi pokličete službo za pomoč strankam Bosch na 09 70 82 12 26 ali uporabite obrazec SAV DIRECT na www.bosch-pt.fr.

NAVODILA ZA UPORABO GOP 18V-34 Professional BOSCH

Iv. Instrukcijas original valcdä

It Originali instrukcija

ko사용설먹서원본

Električna sigurnost

Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.
Držite električni alat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
Kabl ne koristite u druge svrhe. Nikada ne koristite kabl za nošenje električnog alata, ne vucite ga i ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili umršeni kablovi povećavaju rizik od električnog udara.
Ako sa električnim alatom radite na otvorenom, upotrebljavajte samo produžne kablove koji su pogodni za upotrebu na otvorenom. Upotreba kabla pogodnog za upotrebu na otvorenom smanjuje rizik od električnog udara.
Ako ne možete da izbegnete rad sa električnim alatom u vlažnoj okolini, koristite zaštitni uređaj diferencijalne struje (RCD). Upotreba zaštitnog uređaja diferencijalne struje smanjuje rizik od električnog udara.

Sigurnost osoblja

▶ Budite pažljivi, pazite na to šta radite i postupajte razumno tokom rada sa vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može rezultirati ozbiljnim povredama.
Nosite ličnu zaštitnu opremu. Uvek nosite zaštitne naočare. Nošenje zaštitne opreme, kao što je maska za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštita za sluh, zavisno od vrste i upotrebe električnog alata, smanjuje rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite. Nošenje električnog alata sa prstom na prekidaču ili priključivanje na struju uključenog električnog alata vodi do nesreće.
Uklonite bilo kakve ključeve za podešavanje ili ključeve za zavrtnjeve, pre nego što uključite električni alat. Ostavljanje ključa za zavrtnjeve ili ključa prikačenog na rotirajući deo električnog alata može rezultirati ličnom povredom.
Izbegavajte neprirodno držanje tela. Pobrinite se uvek da stabilno stojite i u svako doba održavajte ravnotežu. Ovo omogućava bolje upravljanje električnim alatom u neočekivanim situacijama.
Nosite pogodnu odeću. Ne nosite široku odeću ili nakit. Držite kosu i odeću dalje od pokretnih delova. Pokretni delovi mogu zahvatiti široku odeću, nakit ili dugu kosu.
Ako mogu da se montiraju uređaji za usisavanje i skupljanje prašine, uverite se da li su priključeni i upotrebljeni kako treba. Usisavanje prašine može smanjiti rizike koji su povezani sa prašinom.
▶ Ne dozvolite da pouzdanje koje ste stekli čestom upotrebom alata utiče na to da postanete neoprezni i da zanemarite sigurnosne principe za upotrebu alata. Neoprezno delovanje može prouzrokovati teške povrede u deliću sekunde.

Upotreba i briga o električnim alatima

▶ Ne preopterećujte aparat. Upotrebljavajte električni alat koji je pogodan za vaš zadatak. Odgovarajući električni alat radi bolje i sigurnije tempom za koji je projektovan.
▶ Ne koristite električni alat čiji je prekidač u kvaru. Svaki električni alat koji se ne može kontrolisati prekidačem je opasan i mora se popraviti.
Izvucite utikač iz utičnice i/ili izvadite akumulatorsku bateriju iz električnog alata, ukoliko je to moguće, pre nego što izvršite bilo kakva podešavanja, promenu pribora ili pre nego što uskladištite električni alat. Takve preventivne sigurnosne mere smanjuju rizik od slučajnog pokretanja električnog alata.
▶ Čuvajte nekorišćene električne alate izvan dometa dece i ne dozvoljavajte korišćenje alata osobama koje

ne poznaju isti ili nisu pročitale ova uputstva. U rukama neobučenih korisnika električni alati postaju opasni.

Održavajte električni alat i pribor. Proverite da li pokretni delovi aparata besprekorno funkcionišu i da li su dobro povezani, da li su delovi možda polomljeni ili su tako oštećeni da je ugroženo funkcionisanje električnog alata. Pre upotrebe popravite alat ukoliko je oštećen. Mnoge nesreće su prouzrokovane lošim održavanjem električnih alata.
▶ Održavajte alate za sečenje oštre i čiste. Sa adekvatno održavanim alatom za sečenje sa oštrim sečivima manja je verovatnoća da će doći do zapinjanja i upravljanje je jednostavnije.
Upotrebljavajte električni alat, pribor, alate koji se umeću itd. prema ovim uputstvima. Obratite pažnju pritom na uslove rada i posao koji morate obaviti. Upotreba električnog alata za namene drugačije od predviđenih može voditi opasnim situacijama.
Održavajte drške i prihvatne površine suvim, čistim i bez ostataka ulja ili masnoće. Klizave drške ili prihvatne površine ne omogućavaju bezbedno rukovanje i upravljanje alatom u neočekivanim situacijama.

Upotreba i briga o alatu na akumulatorski pogon

Punite samo u aparatima za punjenje, koje je preporučio proizvođač. Punjač koji je pogodan za jednu vrstu akumulatorske baterije može stvoriti rizik od požara ako se koristi za drugačiju akumulatorsku bateriju.
Upotrebljavajte električni alat samo zajedno sa akumulatorskim baterijama namenjenim za njih. Upotreba bilo kojih drugih akumulatorskih baterija može stvoriti rizik od povrede ili požara.
Držite nekorišćenu akumulatorsku bateriju dalje od drugih metalnih objekata, poput kancelarijskih spajalica, novčića, ključeva, eksera, zavrtnja ili drugih malih metalnih predmeta, koji mogu prouzrokovati povezivanje jednog terminala sa drugim. Kratak spoj između baterijskih terminala može prouzrokovati opekotine ili požar.
Kod pogrešne primene iz akumulatorske baterije može biti izbačena tečnost. Izbegavajte kontakt sa njom. Kod slučajnog kontakta isperite sa vodom. Ako tečnost dospe u oči, potražite i dodatnu lekarsku pomoć. Tečnost iz akumulatora može prouzrokovati iritaciju ili opekotine.
▶ Ne koristite akumulatorsku bateriju ili alat koji je oštećen ili modifikovan. Oštećene ili modifikovane akumulatorske baterije mogu se ponašati nepredvidivo, što može rezultirati požarom, eksplozijom ili povredom.
▶ Ne izlažite akumulatorsku bateriju ili alat vatri ili visokim temperaturama. Izlaganje vatri ili temperaturama iznad 130 °C može prouzrokovati eksploziju.
Pridržavajte se svih uputstava u vezi sa punjenjem i ne punite akumulatorsku bateriju ili alat izvan temperaturnog opsega naznačenog u uputstvima.

Nepropisno punjenje ili punjenje na temperaturama izvan naznačenog opsega može oštetiti akumulatorsku bateriju i povećati rizik od požara.

Servisiranje

Neka vam vaš električni alat popravlja samo kvalifikovano osoblje, koristeći samo originalne rezervne delove. Ovo će osigurati očuvanje bezbednosti električnog alata.
Nikada ne servisirajte oštećene akumulatorske baterije. Servisiranje akumulatorskih baterija treba da vrše isključivo proizvođač ili ovlašćeni serviseri.

Sigurnosna uputstva za Multi-Cutter

Električni alat držite za izolovane prihvatne površine prilikom izvođenja operacije gde rezni pribor može doći u kontakt sa skrivenim žicama. Rezni pribor koji dođe u kontakt sa provodnom žicom može dovesti do toga da izloženi metalni delovi električnog alata postanu provodnici što rukovaoca može izložiti električnom udaru.
Upotrebite stegu ili pronadite neki drugi praktičan način da obezbedite i pričvrstite predmet obrade za stabilnu platformu. Predmet će biti nestabilan ako ga budete pridržavali rukom ili sopstvenim telom, čime rizikujete da izgubite kontrolu nad predmetom.
Električni alat koristite samo za suvo brušenje. Prodor vode u električni alat povećava rizik od električnog udara.
Pažnja - opasnost od požara! Izbegavajte pregrevanje predmeta koji se brusi i brusilice. Pre pauze od rada ispraznite posudu za prašinu. Prašina od brušenja u džaku za prašinu ili filteru usisivača može da se zapali pod nepovoljnim uslovima kao što je letenje varnica prilikom brušenja metala. Postoji posebna opasnost, ako se prašina od brušenja pomeša sa ostacima laka, poliuretana ili drugim hemijskim supstancama, i ako predmet koji se brusi vreo nakon dugotrajnog rada.
Držite ruke podalje od područja testere. Ne hvatajte ispod radnog komada. Pri kontaktu sa listom testere postoji opasnost od povreda.
Čistite redovno proreze za vazduh svog električnog alata. Motorna duvaljka vuče prašinu u kućište i dosta sakupljene metalne prašine može prouzrokovati električnu opasnost.
Koristite odgovarajuće aparate za detekciju, da biste pronašli skrivene vodove snabdevanja, ili pozovite lokalnog distributera električne energije. Kontakt sa električnim vodovima može da dovede do požara i strujnog udara. Oštećenja gasovoda mogu da dovedu do eksplozije. Prodiranje u cevovod sa vodom može da uzrokuje materijalnu štetu.
Električni alat tokom rada držite čvrsto obema rukama i pobrinite se za stabilnu poziciju. Električni alat se sigurnije vodi sa obe ruke.
Prilikom zamene upotrebljenog alata nosite zaštitne rukavice. Upotrebljeni alati se pri dužoj upotrebi zagreju.

266 | Srpski

▶ Nemojte strugati navlažene materijale (npr. tapete) i ne na vlažnoj podlozi. Prodor vode u električni alat povećava rizik od električnog udara.
Nemojte tretirati površinu koja treba da se obrađuje tečnostima na bazi rastvarača. Zagrevanjem materijala prilikom čišćenja mogu nastati otrovna isparenja.
▶ Budite posebno pažljivi prilikom korišćenja strugača i noža. Alati su veoma oštri, postoji opasnost od povrede.
Kod oštećenja i nestručne upotrebe akumulatora može doći do isparavanja. Akumulator može da izgori ili da eksplodira. Uzmite svež vazduh i potražite lekara ako dođe do tegoba. Para može nadražiti disajne puteve.
▶ Ne otvarajte bateriju. Postoji opasnost od kratkog spoja.
Baterija može da se ošeteti oštrim predmetima, kao npr. ekserima ili odvijačima zavrtnjeva ili usled dejstva neke spoljne sile. Može da dođe do internog kratkog spoja i akumulatorska baterija može da izgori, dimi, eksplodira ili da se pregreje.
- Akumulator koristite samo u proizvodima proizvođača. Samo tako se akumulator štiti od opasnog preopterećenja.

Zaštitite akumulator od izvora toplote, npr. i od trajnog sunčevog zračenja, vatre, prljavštine, vode i vlage. Postoji opasnost od eksplozije i kratkog spoja.

Opis proizvoda i primene

Splošna varnostna navodila za električna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so priložene temu električnemu orodju.

Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.

Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).

▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povečajo možnost nezgod.

Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.

▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.

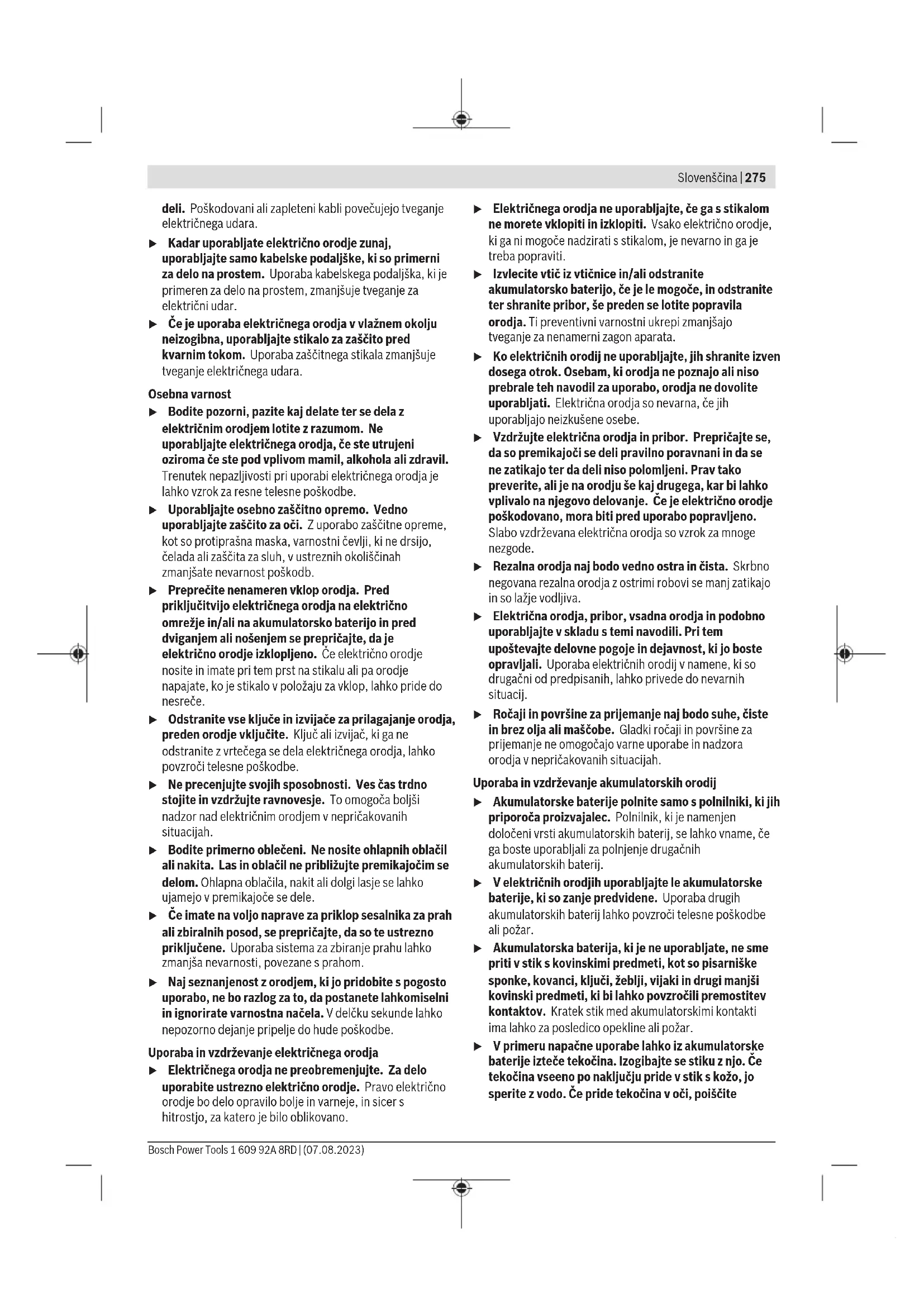

Električna varnost

Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.

▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.

Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se

deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.

Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.

Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, če ga boste uporabljali za polnjenje drugačnih akumulatorskih baterij.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, ki je ne uporabljate, ne sme priti v stik s kovinskimi predmeti, kot so pisarniške sponke, kovanci, ključi, žeblji, vijaki in drugi manjši kovinski predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti ima lahko za posledico opekline ali požar.
▶ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se stiku z njo. Če tekočina vseeno po naključju pride v stik s kožo, jo sperite z vodo. Če pride tekočina v oči, poiščite

zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje ali opekline.

▶ Ne uporabljajte poškodovanih ali prilagojenih akumulatorskih baterij oz. orodij. Poškodovane ali prilagojene akumulatorske baterije se lahko nepredvidljivo obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje za poškodbe.
Akumulatorske baterije ali orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali vročini nad 130 °C lahko povzroči eksplozijo.
▶ Upoštevajte navodila za polnjenje in ne polnite akumulatorske baterije ali orodja pri temperaturi, ki je izven območja, navedenega v navodilih. Če orodje polnite na nepravilen način ali pri temperaturah, ki so izven določenega območja, lahko pride do poškodb akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Nikdar ne popravljajte poškodovanih akumulatorskih baterij. Akumulatorske baterije naj popravlja le proizvajalec ali pooblaščeni serviser.

Varnostna navodila za večnamenski rezalnik

▶ Ko izvajate postopek, pri katerem lahko pride do stika rezalnega nastavka s skrito žico, električno orodje držite za izolirane ročaje. Ob stiku rezalnega nastavka z žico pod napetostjo se lahko električna napetost prenese na kovinske dele električnega orodja, uporabnik pa lahko ob tem doživi električni udar.
Za zaščito in pritrditev obdelovanca na stabilno podlago uporabite spono ali kakšen drug priročen način. Obdelovanec ni stabilen, će ga držite z roko ali ga skušate zaščititi s svojim telesom. Takšen način lahko povzroči izgubo nadzora nad obdelovancem.
▶ Električno orodje uporabljajte samo za suho brušenje. Vdor vode v električno orodje povečuje tveganje električnega udara.
Pozor, nevarnost požara! Preprečite pregretje obdelovanca in brusilnika. Po uporabi vedno izpraznite zbiralnik za prah. Pod neugodnimi pogoji, kot je iskrenje pri brušenju kovin, lahko pride do vžiga prahu, nastalega med brušenjem, ki se nabere v filtrski vrečki ali na filtru v sesalniku prahu. Posebno nevarno je, će se prah, nastal med brušenjem, pomeša z ostanki laka in poliuretana ali z drugimi kemičnimi snovmi in će se obdelovanec po dolgem delu segreje.
Območju žaganja se ne približujte z rokami. Ne segajte pod obdelovanec. Stik z žaginim listom lahko povzroči telesne poškodbe.
▶ Prezračevalne odprtine električnega orodja redno čistite. Ventilator motorja povleče v ohišje prah in velika količina nabranega prahu je lahko vzrok za električno nevarnost.

Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave ali se o tem pozanimajte pri lokalnem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z električnim vodom lahko povzroči požar ali električni udar. Poškodbe na plinovodu so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, će ga upravljate z obema rokama.
▶ Pri menjavi nastavkov nosite zaščitne rokavice. Nastavki se med daljšo uporabo segrejejo.
▶ Ne strgajte vlažnih materialov (npr. tapet). Za strganje ne uporabljajte vlažne podlage. Vdor vode v električno orodje povečuje tveganje električnega udara.
Obdelovalna površina naj ne pride v stik s tekočinami, ki vsebujejo topila. Zaradi ogrevanja materiala pri strganju lahko nastanejo strupeni plini.
▶ Pri uporabi strgalnika in noža bodite še posebej previdni. Orodja so zelo ostra, obstaja nevarnost poškodb.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Akumulatorska baterija se lahko vname ali eksplodira. Poskrbite za dovod svežega zraka in se v primeru težav obrnite na zdravnika. Pare lahko povzročijo draženje dihalnih poti.
▶ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika.
Koničasti predmeti, kot so na primer žeblji ali izvijači, in zunanji vplivi lahko poškodujejo akumulatorsko baterijo. Pojavi se lahko kratek stik, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
▶ Uporabljajte akumulatorsko baterijo samo v proizvajalčevih izdelkih. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.

Akumulatorsko baterijo zaščitite pred vročino, npr. tudi pred neposredno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno žaganju in rezanju lesenih materialov, umetne mase, mavca, neželeznih kovin in pritrdilnih elementov (npr. nekaljenih žebljev, sponk). Prav tako je namenjeno obdelavi mehkih stenskih ploščic,

odstranjevanju fug in suhemu brušenju ter strganju manjših površin. Še posebej je primerno za delo blizu robov in dela, ki so poravnana z robom. Električno orodje smete uporabljati izključno z Boschevim priborom.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.

(1) Ročaj (izolirana oprijemalna površina)
(2) Stikalo za vklop/izklop
(3) Akumulatorska baterija ^a
(4) Tipka za sprostitev akumulatorske baterije ^a)
(5) Prezračevalne reže
(6) Nastavitveno kolesce za izbiro števila nihajev
(7) Ročica Starlock za sprostitev nastavkov
(8) Vpenjalni sistem
(9) Delovna lučka
(10) Omejevalnik globine ^a)
(11) Vpenjalna ročica za omejevalnik globine ^a)
(12) Potopni žagin list ^a)
(13) Sistem za odsesavanje prahu brez priključka na klik ^a)
(14) Sistem za odsesavanje prahu s priključkom na klik ^a)
(15) Brusna plošča ^4
(16) Brusni list ^a)
(17) Vpenjalna ročica sistema za odsesavanje prahu ^a)
(18) Priključek za odsesavanje ^a)
(19) Adapter za odsesavanje ^a)
(20) Cev za odsesavanje ^a)

a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.

Tehnični podatki

Akumulatorski večnamenski rezalnik GOP 18V-34
Kataloška številka	3 601 HG2 0..
Nazivna napetost V= 18
Število vrtljajev v prostem teku no	min ^-1 10.000–20.000
Kot nihanja levo/desno ° 1,7
Teža po EPTA-Procedure 01:2014	kg 1,5–2,6 A)
Priporočena zunanja temperatura med polnjenjem	°C 0 ... +35
Dovoljena zunanja temperatura med delovanjem ^8) in med skladiščenjem	°C –20 ... +50
Priporočene akumulatorske baterije	GBA 18V... ProCORE18V...

Akumulatorski večnamenski rezalnik GOP 18V-34

Priporočeni polnilniki GAL 18...

GAX 18... GAL 36...

A) Odvisno od uporabljene akumulatorske baterije B) Omejena zmogljivost pri temperaturah pod 0 °C. Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-4.

A-vrednotena raven zvočnega tlaka za električno orodje običajno znaša 80 dB(A). Negotovost K = 3 dB. Raven hrupa pri delu lahko preseže navedene vrednosti. Uporabite zaščito za sluh!

Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu s standardom

EN 62841-2-4:

brušenje: a_h=4,1 m/s^2, K=1,5 m/s^2 , žaganje s potopnim žaginim listom: a_h=3,9 m/s^2 , K=1,5 m/s^2 , žaganje s segmentnim žaginim listom: a_h=3,0 m/s^2 , K=1,5 m/s^2 .

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.

Akumulatorska baterija

Podjetje Bosch prodaja akumulatorska električna orodja tudi brez priložene akumulatorske baterije. Ali je v obseg dobave vključena tudi akumulatorska baterija, je navedeno na embalaži.

Polnjenje akumulatorske baterije

▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litijionsko akumulatorsko baterijo, ki je nameščena v električnem orodju.

278 | Slovenščina

Opomba: litij-ionske akumulatorske baterije se zaradi mednarodnih transportnih predpisov dobavljajo delno napolnjene. Da zagotovite polno zmogljivost akumulatorske baterije, jo pred prvo uporabo popolnoma napolnite.

Namestitev akumulatorske baterije

Napolnjeno akumulatorsko baterijo vstavite v ležišče za akumulatorsko baterijo, da se zaskoči.

Odstranitev akumulatorske baterije

Akumulatorsko baterijo odstranite tako, da pritisnete tipko za sprostitev akumulatorske baterije in izvlečete akumulatorsko baterijo. Pri tem ne uporabljajte sile.

Akumulatorska baterija ima 2 ravni zapore, ki preprečujeta, da bi akumulatorska baterija ob nenamernem pritisku tipke za sprostitev akumulatorske baterije izpadla. Ko je akumulatorska baterija vstavljena v električno orodje, jo varuje vzmet.

Prikaz stanja napolnjenosti akumulatorske baterije

Opomba: nekatere vrste akumulatorskih baterij morda niso opremljene s prikazom stanja napolnjenosti.

Tri zelene LED-lučke prikaza stanja napolnjenosti akumulatorske baterije prikazujejo stanje napolnjenosti akumulatorske baterije. Iz varnostnih razlogov je stanje napolnjenosti mogoče prikazati le, ko je električno orodje izklopljeno.

Za prikaz stanja napolnjenosti pritisnite tipko ali prikazu stanja napolnjenosti. To je mogoče tudi takrat, ko akumulatorska baterija ni vstavljena.

Če po pritisku tipke za prikaz stanja napolnjenosti LED-diode ne zasvetijo, je akumulatorska baterija okvarjena in jo je treba zamenjati.

Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne dovolite, da bi akumulatorska baterija obležala v avtomobilu.

Prezračevalne reže akumulatorske baterije občasno očistite z mehkim, čistim in suhim čopičem.

Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je treba zamenjati. Upoštevajte navodila za odstranjevanje.

Namestitev

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

Menjava nastavka

▶ Pri menjavi nastavka nosite zaščitne rokavice. Če se dotaknete vstavnih orodij, obstaja nevarnost poškodbe.

Izbor nastavka

Upoštevajte nabor nastavkov, primernih za vaše električno orodje.

Nastavek GOP 18V-34

STARLOCK		√
STARLOCK PLUS		√
		×

Tabela v nadaljevanju prikazuje primere za nastavke. Dodatne nastavke najdete v obsežnem programu pribora Bosch.

Nastavek Material Uporaba

	AIZ 10 ABStarlockBimetalni potopnižagin list za les inkovino 10 × 20 mm	Mehak les, mehke umetnemase, mavčne plošče,tanki profili iz aluminija inbarvnih kovin, tankepločevine, nekaljeni žebljinin vijaki	Manjši rezi in potopni rezi; natančna prilagoditvena dela nalesu;primer: izrezovanje utora za kabel, potopno rezanjemavčno-kartonskih plošč, izrezovanje odprtin zaključavnice in okovje
	AIZ 32 EPCStarlock 32 × 50 mmPotopni žagin listHCS za les	Mehek les Rezanje in potopno žaganje brez trganja robov zahvaljujočukrivljenemu žaginemu robu (Curved-Tec); tudi za žaganjena robovih, v vogalih in na težko dostopnih mestih;primer: potopni rezi za vgradnjo prezračevalne rešetke aliza odprtino za vtičnico
	AIZ 32 APB/AIZ 32 APIBStarlockbimetalni potopnižagin list za les inkovino 32 × 50 mm	Vezni materiali iz lesa inmehkih neželeznih kovin,žebljev in vijakov iznekajlenega jekla, cevi izneželenih kovin in profilovmanjših dimenzij	Izrezovanje ali potopno žaganje brez cefranja v les, mehkeneželezne kovine in plastiko zahvaljujoč zaobljenemu robužaginega lista (Curved-Tec);primer: izrezi za vtičnice in cevi, poravnalno rezanježebljev in vijakov iz nekaljenega jekla
	PAIZ 32 APBStarlockPlusBimetalni potopnižagin list za les inkovino 32 × 60 mm	Kompozitni materiali izlesa in mehke neželeznekovine, nekaljeni žeblji invijaki, cevi iz neželeznihkovin in profili manjšihdimenzij	Hitri in globoki potopni rezi v les, abrazivne leseneobdelovance in umetno maso, delo brez trganja robovzahvaljujoč ukrivljenemu žaginemu robu (Curved-Tec);primer: hitro rezanje neželeznih cevi in profilov manjšihdimenzij, preprosto rezanje nekaljenih žebljev, vijakov injeklenih profilov manjših dimenzij
	AIZ 32 BSPB/AIZ 32 BSPIBStarlockbimetalni potopnižagin list za trd les 32 × 50 mm	Trd les, prevlečene plošče	Rezi in potopni rezi v prevlečene plošče ali trd les breztrganja robov zahvaljujoč ukrivljenemu žaginemu robu(Curved-Tec), zobci v slogu japonske žage, idealne zažaganje trdega lesa;primer: vgradnja strešnih oken, izrezovanje odprtin zavtičnice
	AIZ 32 AT/AIZ 32 AITStarlockPotopni žagin listza kovino izkarbidne trdine 32 × 40 mm	Trde železne kovine,močno abrazivn materiali, steklena vlakna,mavčne plošče, cementnevlaknene plošče, žeblji invijaki iz kaljenega jekla	Žaganje močno abrazivnih materialov ali trdih železnihkovin; dolga življenjska doba zaradi tehnologije BOSCHCarbide Technology;primer: rezanje oblog kuhinjskih elementov, preprostožaganje vijakov iz kaljenega jekla in nerjavnega jekla
	AIZ 32 APT/AIZ 32 APITStarlockVečnamenskipotopni žagin list izkarbidne trdine 32 × 40 mm	Trda pločevina zvsebnostjo železa,epoksid, mavčno-kartonske plošče, umetnemase s steklenimi vlakni,umetne mase z ogljikovimivlakni, cementnevlaknene plošče	Navadno ali potopno rezanje brez cefranja v kovinskepločevine zahvaljujoč zaobljenemu robu žaginega lista(Curved-Tec); dolga življenjska doba zaradi tehnologijeBOSCH Carbide Technology;primer: žaganje kovinske pločevine, žaganje vijakov vokenskih okvirjih
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusŽagin list za kovinoiz karbidne trdine 45 × 50 mm	Trde železne kovine,močno abrazivn materiali, steklena vlakna,mavčne plošče, cementnevlaknene plošče, žeblji invijaki iz kaljenega jekla	Širok žagin list za žaganje zelo abrazivnih materialov alitrdih kovin z vsebnostjo železa; dolga življenjska dobazaradi tehnologije BOSCH Carbide Technology;primer: rezanje kuhinjskih elementov, preprosto žaganjekaljenih žebljev in nerjavečega jekla
	PAII 52 APT/PAII 52 APITStarlockPlusVečnamenski žagin	Trda pločevina zvsebnostjo železa,epoksid, mavčno-kartonske plošče, umetnemase s steklenimi vlakni,	Dolg žagin list za rezanje in potopno žaganje v kovinskeplošče brez cefranja zahvaljujoč ukrivljenemu žaginemurobu (Curved-Tec); dolga življenjska doba zaraditehnologije BOSCH Carbide Technology;

280 | Slovenščina

Nastavek Material Uporaba

	list iz karbidnetrdine 52 × 50 mm	umetne mase z ogljikovimivlakni, cementnevlaknene plošče	primer: rezanje kovinskih plošč, rezanje vijakov v okenskihokvirjih
	AYZ 53 BPBStarlockVečnamenskipotopni žagin list53 × 40 mm	Mavčno-kartonske plošče,iverne plošče, kompozitneplošče, les	Optimiziran za potopno žaganje, ki mu sledijo daljši rezi;oblika Dual Tec zagotavlja čiste in popolne reze v vogalihkot tudi pri dolgih rezih;primer: odprtine za vtičnice v mavčno-kartonskih plošćahin lesenih stenah
	All 65 APB/All 65 APIBStarlockbimetalni potopnižagin list za les inkovino 65 × 40 mm	Mehak les, trd les,furnirane plošče, plošče sprevlekami iz umetnemase, nekaljeni žeblji invijaki	Rezi in potopni rezi brez trganja robov zahvaljujočukrivljenemu žaginemu robu (Curved-Tec) v prevlečeneplošče in trd les;primer: krajšanje podbojev vrat, izrezovanje odprtin vlaminat za regale ali vgradno pohistvo, poravnalno rezanjenekaljenih žebljev in vijakov
	ACZ 85 EB/ACZ 85 EIBStarlockbimetalnisegmentni žaginlist za les in kovinos premerom85 mm	Lesni materiali, umetnamasa, mehke neželeznekovine	Rezanje in potopno žaganje;tudi za žaganje na robovih na težko dostopnih mestih;primer: prirezovanje že nameščenih talnih letev alipodbojev vrat, potopno rezanje pri prilagajanju talnihplošč
	ACZ 100 SWBStarlockVečnamenskobimetalnosegmentno valovitobrušeno rezilo spremerom100 mm	Izolacijski material,toplotno-izolacijskeplošče, plošče za zvočnoizolacijo tal, karton,preproge, guma, usnje	Natančno rezanje mehkih materialov;primer: prirezovanje izolirnih plošč, poravnalno rezanjepresežnega izolacijskega materiala
	ACZ 105 ETStarlockVečnamenskisegmentni žaginlist iz karbidnetrdine s premerom105 mm	Vlaknocementne plošče,fuge ploščic, opeka,umetne mase s steklenimivlakni, laminat	Rezanje in potopno žaganje; tudi za žaganje na robovih natežko dostopnih mestih; dolga življenjska doba zaraditehnologije BOSCH Carbide Technology;primer: prirezovanje že nameščenih talnih letev alipodbojev vrat, rezkanje utorov za kable v opeko, hitroodstranjevanje fug ploščic z manj prašenja, prirezovanjeplošč s steklenimi vlakni za armature, prilagoditvena delana laminatu
	ACZ 85 RD4StarlockSegmentni žaginlist z diamantnimrobom za malto inabrazivnemateriale spremerom 85 mm	Cementne fuge, mehkestenske ploščice, umetnemase s steklenimi vlakni,epoksid, ognjevarnemavčno-kartonske plošče	Žaganje in rezanje neposredno ob robu in na težkodostopnih mestih ter vogalih, izjemno dolga življenjskadoba zaradi diamantnega roba;primer: odstranjevanje fug med stenskimi ploščicami zapopravila, rezanje odprtin v ploščice;na voljo tudi v različici z robom iz karbidne trdine:ACZ 85 RT3
	AVZ 70 RT4StarlockOdstranjevalnikmalte z robom izkarbidne trdine,širina 70 mm	Malta, fuge, epoksidnasmola, umetne mase,okrepljene s steklenimivlakni, abrazivni materiali	Rezkanje in rezanje fugirnega materiala in ploščic sterstrganje in brušenje na trdi podlagi; dolga življenjska dobazaradi tehnologije BOSCH Carbide Technology;primer: odstranjevanje lepila za ploščice in fugirne malte

Nastavek Material Uporaba

AVZ 90 RT2

Starlock Trikotna plošča z robom iz karbidne trdine za malto in abrazivne materiale, širina 90 mm

Malta, ostanki betona, les abrazivni materiali, barve

Strganje in brušenje na trdi podlagi; primer: odstranjevanje malte ali lepila za ploščice (npr. pri menjavi poškodovanih ploščic), odstranjevanje ostankov lepila za preproge, odstranjevanje ostankov barve; na voljo z zrnatostjo 20 (RT2), 40 (RT4), 60 (RT6) ali 100 (RT10)

AVZ 93 G Starlock Brusilna plošča za brusilne liste serije Delta premera 93 mm

Odvisno od brusilnega lista

Brušenje površin na robovih, v vogalih in na težko dostopnih mestih; glede na brusilni list, npr. za brušenje lesa, barve, laka in kamnin; flisi za čiščenje in strukturiranje lesa, odstranjevanje rje s kovine in brušenje lakov, polirna klobučevina za predhodno poliranje Za brušenje uporabljajte ne uporabljajte stopenj števila nihajev nad „4“. Previsoko število nihajev močno poveča obrabo nastavkov, zato lahko postanejo predčasno neuporabni.

AUZ 70 G Starlock 70 mm širok profilni brusnik za brusilne liste 70 × 125 mm

Les, cevi/profili, barve, laki, polnila, kovina

Udobno in učinkovito brušenje profilov in zaobljenih, tudi neravnih površin premera do 55 mm; brusilni listi za brušenje lesa, cevi/profilov, lakov, polnil in kovin

AVZ 32 RT4 Starlock Brusilni prst z robom iz karbidne trdine za les in barve 32 × 50 mm

Les, barva Brušenje lesa al

i barve na težko dostopnih mestih brez brusilnega papirja; dolga življenjska doba zaradi tehnologije BOSCH Carbide Technology; primer: brušenje barve z naoknic, brušenje lesenih talnih oblog v kotih; na voljo z zrnatostjo 40 (RT4) in 100 (RT10)

AIZ 28 SC Starlock 28 × 40 mm Univerzalno rezilo za fuge HCS

Žaganje in rezanje mehkih materialov; primer: rezanje silikonskih dilatacijskih rež ali steklarskega kita

ASZ 32 SC Starlock Potezno rezilo HCS s premerom 24 mm, potisno rezilo HCS s premerom 11 mm

Strešna lepenka, preproge, umetne zelenice, karton, talne obloge iz PVC-ja

Hitro in natančno rezanje mehkih materialov in upogljivih abrazivnih materialov; primer: rezanje preprog, kartona, talnih oblog iz PVC-ja, izrezovanje rež v strešno lepenko

ATZ 52 SC Starlock Togo strgalo 52 mm

Preproge, malta, beton, lepilo za ploščice

Strganje na trdi podlagi; primer: odstranjevanje malte, lepila za ploščice, ostankov lepila za beton in preproge; na voljo kot upogljivo strgalo ATZ 52 SFC (za mehka lepila za preproge/ostanke barve)

Namestitev/menjava nastavka

Če je vstavno orodje že montirano, ga snemite.

Odprite ročico Starlock (7) do prislona. Nastavek bo izskočil.

Želeni nastavek (npr. potopni žagin list (12)) namestite na vpenjalno glavo (8) z ukrivljenim delom obrnjenim navzdol (glejte sliko na strani z grafičnim prikazom, napis na nastavku je viđen z zgornje strani).

282 | Slovenščina

Nastavek namestite v položaj, primeren za delo, ki ga opravljate. Mogočih je dvanajst položajev z zamiki po 30°. Nastavek v želenem položaju čvrsto pritisnite v vpenjalno čeljust vpenjalne glave, da se samodejno zaskoči.

▶ Preverite, ali je orodje trdno nameščeno. Če je vsadno orodje napačno pritrjeno ali će ni varno pritrjeno, lahko slednje med obratovanjem popusti in vas lahko poškoduje.

Namestitev in nastavitev omejevalnika globine

Omejevalnik globine (10) lahko uporabljate pri delu s segmentnimi in potopnimi žaginimi listi.

Če je vstavno orodje že montirano, ga snemite.

Omejevalnik globine (10) v želenem delovnem položaju pomaknite do prislona prek vpenjalne glave (8) do vpenjalnega vratu električnega orodja. Omejevalnik globine se mora zaskočiti. Mogočih je dvanajst položajev z zamiki po 30°.

Nastavite želeno globino dela. Zategnite vpenjalno ročico (11) omejevalnika globine, da ga pritrdite.

Izbira brusilnega lista

Glede na material in želeno količino odstranjenega materiala so na voljo različni brusilni listi:

Brusilni list Material Uporaba Zrnatost

best ▲Wood	– Vsi lesni materiali (npr. trdi les, mehki les, iverne in gradbene plošče)– Kovinski materiali	Za predhodno brušenje na primer grobih, nepooblanih tramov in desk	groba 40	60
		Za površinsko brušenje in poravnavanje manjših neravnih površin	srednja 80	100120
		Za končno in fino brušenje lesa fina 180		240320400
best ▲Paint	– Barva– Lak– Polnila– Kit	Za brušenje barve groba 40		60
		Za brušenje predhodnega nanosa barve (npr. odstranjevanje črt čopiča, kapljic in iztekajoče barve)	srednja 80	100120
		Za končno brušenje temeljnega nanosa pred lakiranjem fina 180		240320400

Namestitev/zamenjava brusilnega lista na brusilno ploščo

Brusna plošča (15) je opremljena s sprijemalno tkanino, kar omogoča hitro in preprosto pritrjevanje brusilnih listov s sprijemalom.

Sprijemalno tkanino brusne plošče (15) pred nameščanjem brusnega lista (16) otresite, da zagotovite optimalni učinek.

Brusni list (16) natančno namestite na eno stran brusne plošče (15), nato brusni list položite na brusno ploščo in ga močno pritisnite.

Za zagotavljanje optimalnega odsesavanja prahu se vedno prepričajte, da se odprtine na brusnem listu prilegajo odprtinam v brusni plošči.

Če želite odstraniti brusni list (16), ga primite za eno izmed konic in ga povlecite z brusne plošče (15).

Uporabljate lahko vse brusne liste ter polirne in čistilne flise serije Delta 93 mm iz programa pribora Bosch.

Brusilni pribor, kot sta na primer koprena za poliranje in polirna klobučevina, je mogoče pritrditi na brusno ploščo na enak način.

Pri delu z brusilnim priborom, kot so brusni listi in brusne plošče, uporabljajte stopnjo števila nihajev „4“ ali nižjo. Previsoko število nihajev močno poveča obrabo nastavkov, zato lahko postanejo predčasno neuporabni. Upoštevajte navedbe na nastavkih ali njihovi embalaži.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov, npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini.

Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo za kancerogene, še posebej v kombinaciji z drugimi snovmi, ki so prisotne pri obdelavi lesa (kromat, zaščitno sredstvo za les). Materiale z vsebnostjo azbesta smejo obdelovati le strokovnjaki.

- Če je mogoče, uporabljajte sesalnik, ki je primeren glede na vrsto materiala.

- Poskrbite za dobro zračenje delovnega mesta.

- Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.

▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.

Priklop sistema za odsesavanje prahu (glejte sliko A)

Sistem za odsesavanje prahu je namenjen samo za delo z brusilno ploščo (15) in ga ni dovoljeno uporabljati z drugimi nastavki.

Za brušenje vedno priključite sesalnik prahu.

Pred namestitvijo sistema za odsesavanje prahu odstranite nastavek in omejevalnik globine (10).

Sistem za odsesavanje prahu (13) brez priključka na klik ali sistem za odsesavanje prahu (14) s priključkom na klik potisnite čez vpenjalni sistem (8) na vpenjalni vrat električnega orodja do prislona. Sistem za odsesavanje prahu zavrtite v želeni položaj (ne neposredno pod električno orodje). Zategnite vpenjalno ročico (17), da se sistem za odsesavanje prahu pritrdi.

Na sistem za odsesavanje prahu namestite cev za odsesavanje:

- Sistem za odsesavanje prahu (13) brez priključka za klik: cev za odsesavanje (20) sesalnika za prah vtaknite v adapter za odsesavanje (19), da se zaskoči. Adapter za odsesavanje (19) nataknite na priključek za odsesavanje (18) sistema za odsesavanje prahu (13).

– Sistem za odsesavanje prahu (14)s priključkom na klik: cev za odsesavanje (20) sesalnika za prah vtaknite v priključek za odsesavanje (18) sistema za odsesavanje prahu (14), da se zaskoči.

Adapter za odsesavanje (19) lahko vtaknete tudi v priključek za odsesavanje sistema za odsesavanje prahu (14), cev za odsesavanje (20) pa v adapter za odsesavanje (19).

Cev za odsesavanje (20) namestite na sesalnik za prah.

Pregled priključkov za različne sesalnike najdete na koncu teh navodil.

Sesalnik za prah mora biti primeren za obdelovanec.

Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.

Delovanje

Uporaba

Vklop/izklop

▶ Prepričajte se, da lahko stikalo za vklop/izklop uporabljate, ne da bi izpustili ročaj.

Za vklop delovne lučke potisnite stikalo za vklop/izklop (2) naprej, da se na stikalu pojavi. Delovna luč izboljša vidljivost v neposrednem delovnem območju.

▶ Ne glejte neposredno v delovno luč, ker bi vas lahko oslepila.

Za vklop električnega orodja potisnite stikalo za vklop/izklop (2) še bolj naprej, da se na stikalu pojavi I.

Za izklop električnega orodja in delovne lučke potisnite stikalo za vklop/izklop (2) nazaj, da se na stikalu pojavi 0.

Opomba: će se električno orodje samodejno izklopi zaradi izpraznjene ali pregrete akumulatorske baterije, izklopite električno orodje s stikalom za vklop/izklop (2). Napolnite akumulatorsko baterijo oz. dovolite, da se ta ohladi, preden orodje ponovno vklopite. V nasprotnem primeru se lahko akumulatorska baterija poškoduje.

Predizbira števila nihajev

Z nastavitvenim kolescem za izbiro števila nihajev (6) lahko število nihajev izberete tudi med delom.

Ustrezno število nihajev je odvisno od materiala in delovnih pogojev, določite pa ga lahko s praktičnim poizkusom. Stopnjo števila nihajev „6“ priporočamo za žaganje lesa. Stopnja števila nihajev „4“ je primerna za brušenje ter žaganje plastike in kovine.

Pozor: upoštevajte navedbe o največjem dovoljenem številu nihajev na nastavkih oz. njihovi embalaži. Pri delu z nastavki, kot so brusilni nastavki in nastavki z nazobčanim robom, uporabljajte stopnjo števila nihajev „4“ ali nižjo. Previsoko število nihajev močno poveča obrabo nastavkov, zato lahko postanejo predčasno neuporabni.

Navodila za delo

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.

▶ Preden električno orodje odložite, počakajte, da se popolnoma ustavi.

Nasvet: Pri delu ne pokrivajte prezračevalne reže (5) električnega orodja, sicer se lahko skrajša življenjska doba električnega orodja.

Način delovanja

Z nihalnim pogonom nastavek v eni minuti naredi do 20.000 gibov. To omogoča natančno delo tudi na najbolj omejenem prostoru.

Delajte z majhnim in enakomernim pritiskanjem, saj se sicer lahko delovna zmogljivost poslabša, nastavek pa zagozdi.

Med delom premikajte električno orodje sem ter tja, da se nastavek ne segreje premočno ali se zagozdi.

Žaganje

▶ Uporabljajte le nepoškodovane, brezhibne žagine liste. Skrivljeni ali neostri žagini listi se lahko zlomijo, slabšajo rez ali povzročijo povratni udarec.

284 | Slovenščina

▶ Pri žaganju lahkih gradbenih materialov upoštevajte zakonska določila in priporočila proizvajalcev materiala.
▶ Potopno žaganje je dovoljeno le v mehke obdelovance, kot so les, mavčne plošče in podobno!

Pred žaganjem z žaginimi listi iz hitroreznega jekla preverite les, iverne plošče, gradbene materiale, itd. glede tujkov, kot so žeblji, vijaki, itd. Po potrebi odstranite tujke ali uporabljajte bimetalne žagine liste.

Ločevanje

Nasvet: Pri rezanju stenskih ploščic upoštevajte, da so nastavki v primeru daljše uporabe podvrženi visoki stopnji obrabe.

Brušenje

Moč odstranjevanja materiala in brusilna slika sta v glavnem določena z izbiro brusilnega lista, s predizbrano stopnjo števila vibriranja in pritisnim tlakom.

Dober rezultat brušenja zagotavljajo samo brezhibni brusilni listi, ki tudi varujejo električno orodje.

Na obdelovanec vedno pritiskajte z enakomerno silo, kar bo podaljšalo življenjsko dobo brusilnega lista.

Prekomerno povečanje sile pritiskanja ne bo zagotovilo večje brusilne zmogljivosti, temveč bo povzročilo močnejšo obrabo električnega orodja in brusilnega lista.

Za natančno brušenje kotov, robov in težko dostopnih mest lahko delate tudi z eno konico ali z enim robom brusilne plošče.

Pri točkovnem brušenju se lahko brusilni list močno segreje. Zmanjšajte število nihajev in pritiskanje in pustite brusilni list redno ohlajati.

Brusilnega lista, s katerim ste obdelovali kovino, ne smete uporabljati za brušenje drugih materialov.

Uporabljajte le originalni pribor za brušenje Bosch. Za brušenje vedno priključite sesalnik prahu.

Strganje

Pri strganju izberite visoko stopnjo vibriranja.

Delo opravljajte na mehki podlagi (npr. lesu) pod širokim kotom in s čim manjšim pritiskom. V nasprotnem primeru bi se lahko lopatica zarezala v podlogo.

Zaščita pred preobremenitvijo, ki deluje glede na temperaturo

Električnega orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali neupoštevanju dovoljenega območja temperature akumulatorske baterije se število vrtljajev zmanjša ali pa se električno orodje izklopi. Pri zmanjšanem številu vrtljajev električno orodje ponovno deluje s polnim številom vrtljajev šele, ko je dosežena dovoljena temperatura akumulatorske baterije ali ko se obremenitev zmanjša. Po samodejnem izklopu električno orodje izključite, dovolite, da se akumulatorska baterija ohladi, in nato ponovno vključite električno orodje.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulatorsko baterijo. Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.

Nastavek z nazobčanim robom morate redno čistiti z žičnato krtačo.

Servisna služba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.

Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Za priporočene litij-ionske akumulatorske baterije veljajo zahteve zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez omejitev prevaža po cesti. Pri pošiljkah, ki jih opravijo tretje osebe (npr. zračni transport ali špedicija), je treba upoštevati posebne zahteve glede embalaže in oznak. Pri pripravi odpreme mora obvezno sodelovati strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, će je njihovo ohišje nepoškodovano. Prelepite odprte kontakte in akumulatorsko baterijo zapakirajte tako, da se v embalaži ne premika. Upoštevajte tudi morebitne druge nacionalne predpise.

Odlaganje

Poskrbite za okolju prijazno recikliranje električnih orodij, akumulatorskih baterij, pribora in embalaž.

Električnih orodij in akumulatorskih/običajnih baterij ne smete odvreči med gospodinjske odpadke!

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odslužena električna orodja zbirati ločeno in odstraniti na okolju prijazen način. Prav tako se morajo v skladu z Direktivo 2006/66/ES pokvarjene ali odslužene akumulatorske baterije in baterije za enkratno uporabo zbirati ločeno in odstraniti na okolju prijazen način. Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Akumulatorske/običajne baterije:

Litijevi ioni:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 284).

Hrvatski

Sigurnosne napomene

Uobičajena sigurnosna upozorenja za električne alate

⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.

Električna sigurnost

Koristite radne alate predvidene za vaš električni alat.

Radni alat GOP 18V-34
