| Znamka | Bosch |
| Model | GTR 550 Professional |
| Kategorija | Stroj za brušenje mavčnih plošč (električno orodje) |
| Nazivna moč | 550 W |
| Prosti tek | 340–910 vrt/min |
| Premer brusilne plošče | 215 mm |
| Premer brusilnega diska | 225 mm |
| Dolžina (kratka / standardna / dolga) | 1,1 m / 1,7 m / 2,3 m |
| Teža (kratka / standardna) | 4,1 kg / 4,8 kg (po EPTA) |
| Napajanje | Omrežje 230 V, ozemljena vtičnica |
| Glavne funkcije | Suho brušenje mavčnih plošč, stropov, notranjih/zunanjih sten, odstranjevanje barv, lepil in ometa |
| Spremenljiva hitrost | Da, izbira s kolescem |
| Elektronska konstanta | Da, ohranjanje hitrosti pod obremenitvijo |
| Mehki zagon | Da |
| Sesalni sistem | Vgrajen sesalni sistem z nastavljanjem moči in notranjim/zunanjim pretokom zraka |
| Varnostne naprave | Varnostni kavelj, vpenjalna ročica, stikalo za vklop/izklop |
| Izoliran ročaj | Da (izolirana površina za prijem) |
| Zamenljiva brusilna plošča | Da (mehka, srednje trda itd.) |
| Brušenje ob robovih | Da, odstranljiv ščetni segment |
| Kompatibilnost s sesalnikom | Premer gibke cevi 45 mm; adapter 35/32 mm |
| Raven hrupa (tlak / moč) | 87 dB(A) / 95 dB(A), negotovost K=3 dB |
| Vibracije (skupna vrednost) | ah < 2,5 m/s², K=1,5 m/s² |
| Vzdrževanje in čiščenje | Redno čistite prezračevalne reže; po potrebi zamenjajte povezovalno gibko cev |
| Nadomestni deli in popravljivost | Servis Bosch, nadomestni deli na voljo; možnost razstavljanja za vzdrževanje |
| Zaščitni razred | II (dvojna izolacija) |
Pogosto zastavljena vprašanja - GTR 550 Professional BOSCH
Vprašanja uporabnikov o GTR 550 Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Električno orodje v formatu PDF brezplačno! Poiščite svoja navodila GTR 550 Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GTR 550 Professional znamke BOSCH.
NAVODILA ZA UPORABO GTR 550 Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač ne sme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem.
Nemodifikovani utikači i odgovarajuće utičnice smanjuju rizik od električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao što su cevi, radijatori, šporeti i frižideri. Postoji povećani rizik od električnog udara ako je vaše telo uzemljeno.
Držite električni alat što dalje od kiše ili vlage. Prodor vode u električni alat povećava rizik od električnog udara.
Kabl ne koristite u druge svrhe. Nikada ne koristite kabl za nošenje električnog alata, ne vucite ga i ne izvlačite ga iz utičnice. Držite kabl dalje od vreline, ulja, oštrih ivica ili pokretnih delova. Oštećeni ili umršeni kablovi povećavaju rizik od električnog udara.
Ako sa električnim alatom radite na otvorenom, upotrebljavajte samo produžne kablove koji su pogodni za upotrebu na otvorenom. Upotreba kabla pogodnog za upotrebu na otvorenom smanjuje rizik od električnog udara.
Ako ne možete da izbegnete rad sa električnim alatom u vlažnoj okolini, koristite zaštitni uređaj diferencijalne struje (RCD). Upotreba zaštitnog uređaja diferencijalne struje smanjuje rizik od električnog udara.
Sigurnost osoblja
▶ Budite pažljivi, pazite na to šta radite i postupajte razumno tokom rada sa vašim električnim alatom. Ne koristite električni alat ako ste umorni ili pod uticajem droge, alkohola ili lekova. Momenat nepažnje kod upotrebe električnog alata može rezultirati ozbiljnim povredama.
Nosite ličnu zaštitnu opremu. Uvek nosite zaštitne naočare. Nošenje zaštitne opreme, kao što je maska za prašinu, sigurnosne cipele koje ne kližu, zaštitni šlem ili zaštita za sluh, zavisno od vrste i upotrebe električnog alata, smanjuje rizik od povreda.
Izbegavajte nenamerno puštanje u rad. Uverite se da je električni alat isključen, pre nego što ga priključite na struju i/ili na akumulator, uzmete ga ili nosite.
Nošenje električnog alata sa prstom na prekidaču ili priključivanje na struju uključenog električnog alata vodi do nesreće.
Uklonite bilo kakve ključeve za podešavanje ili ključeve za zavrtnjeve, pre nego što uključite električni alat. Ostavljanje ključa za zavrtnjeve ili ključa prikačenog na rotirajući deo električnog alata može rezultirati ličnom povredom.
Izbegavajte neprirodno držanje tela. Pobrinite se uvek da stabilno stojite i u svako doba održavajte ravnotežu. Ovo omogućava bolje upravljanje električnim alatom u neočekivanim situacijama.
▶ Nosite pogodnu odeću. Ne nosite široku odeću ili nakit. Držite kosu i odeću dalje od pokretnih delova.
Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa varnostna opozorila, navodila, ilustracije in
specifikacije, ki so priložene temu električnemu orodju.
Če spodaj navedenih napotkov ne upoštevate, lahko pride do električnega udara, požara in/ali težke poškodbe.
Vsa opozorila in napotke shranite, ker jih boste v prihodnje še potrebovali.
Pojem električno orodje, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno mesto naj bo vedno čisto in dobro osvetljeno.
Nered in neosvetljena delovna mesta povečajo možnost nezgod.
Električnega orodja ne uporabljajte v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivih tekočin, plinov ali prahu). Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate električno orodje, poskrbite, da v bližini ni otrok ali drugih oseb. Odvračanje pozornosti lahko povzroči izgubo nadzora nad orodjem.
Električna varnost
Priključni vtič električnega orodja se mora prilegati vtičnici. Spreminjanje vtiča na kakršen koli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte adapterskih vtičev. Nespremenjeni vtiči in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje električnega udara je večje, će je vaše telo ozemljeno.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje za električni udar.
Kabel uporabljajte pravilno. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje za električni udar.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.

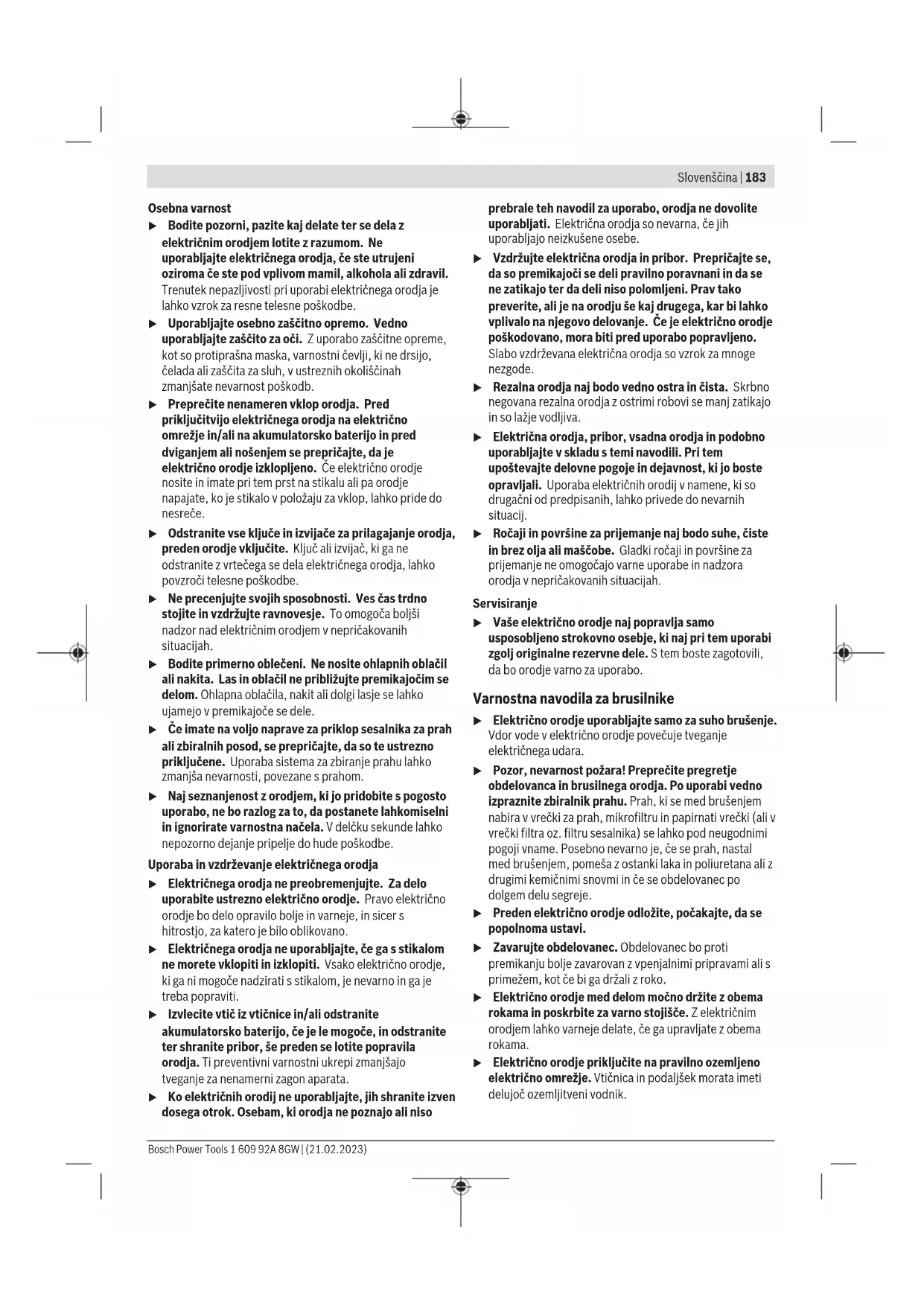

Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil.
Trenutek nepazljivosti pri uporabi električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Z uporabo zaščitne opreme, kot so protiprašna maska, varnostni čevlji, ki ne drsijo, čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate nevarnost poškodb.
▶ Preprečite nenameren vklop orodja. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulatorsko baterijo in pred dviganjem ali nošenjem se prepričajte, da je električno orodje izklopljeno. Če električno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesreče.
▶ Odstranite vse ključe in izvijače za prilagajanje orodja, preden orodje vključite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela električnega orodja, lahko povzroči telesne poškodbe.
▶ Ne precenjujte svojih sposobnosti. Ves čas trdno stojite in vzdržujte ravnovesje. To omogoča boljši nadzor nad električnim orodjem v nepričakovanih situacijah.
Bodite primerno oblečeni. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v premikajoče se dele.
Če imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno priključene. Uporaba sistema za zbiranje prahu lahko zmanjša nevarnosti, povezane s prahom.
Naj seznanjenost z orodjem, ki jo pridobite s pogosto uporabo, ne bo razlog za to, da postanete lahkomiselni in ignorirate varnostna načela. V delčku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.
Uporaba in vzdrževanje električnega orodja
Električnega orodja ne preobremenjujte. Za delo uporabite ustrezno električno orodje. Pravo električno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Električnega orodja ne uporabljajte, če ga s stikalom ne morete vklopiti in izklopiti. Vsako električno orodje, ki ga ni mogoče nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecite vtič iz vtičnice in/ali odstranite akumulatorsko baterijo, će je le mogoče, in odstranite ter shranite pribor, še preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjšajo tveganje za nenamerni zagon aparata.
▶ Ko električnih orodij ne uporabljajte, jih shranite izven dosega otrok. Osebam, ki orodja ne poznajo ali niso
prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
Vzdržujte električna orodja in pribor. Prepričajte se, da so premikajoči se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju še kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Če je električno orodje poškodovano, mora biti pred uporabo popravljeno.
Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja naj bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Ročaji in površine za prijemanje naj bodo suhe, čiste in brez olja ali maščobe. Gladki ročaji in površine za prijemanje ne omogočajo varne uporabe in nadzora orodja v nepričakovanih situacijah.
Servisiranje
▶ Vaše električno orodje naj popravlja samo usposobljeno strokovno osebje, ki naj pri tem uporabi zgolj originalne rezervne dele. S tem boste zagotovili, da bo orodje varno za uporabo.
Varnostna navodila za brusilnike
Električno orodje uporabljajte samo za suho brušenje. Vdor vode v električno orodje povečuje tveganje električnega udara.
Pozor, nevarnost požara! Preprečite pregretje obdelovanca in brusilnega orodja. Po uporabi vedno izpraznite zbiralnik prahu. Prah, ki se med brušenjem nabira v vrečki za prah, mikrofiltru in papirnati vrečki (ali v vrečki filtra oz. filtru sesalnika) se lahko pod neugodnimi pogoji vname. Posebno nevarno je, će se prah, nastal med brušenjem, pomeša z ostanki laka in poliuretana ali z drugimi kemičnimi snovmi in će se obdelovanec po dolgem delu segreje.
▶ Preden električno orodje odložite, počakajte, da se popolnoma ustavi.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
Električno orodje med delom močno držite z obema rokama in poskrbite za varno stojišče. Z električnim orodjem lahko varneje delate, će ga upravljate z obema rokama.
Električno orodje priključite na pravilno ozemljeno električno omrežje. Vtičnica in podaljšek morata imeti delujoč ozemljitveni vodnik.
Opis izdelka in storitev
Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih opozoril in navodil lahko povzroči električni udar, požar in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.
Namenska uporaba
Električno orodje je namenjeno za suho brušenje ometanih sten suhomontažne gradnje, stropov in sten v notranjih in zunanjih prostorih ter odstranjevanje barvnih premazov, ostankov lepila in ometa.
Komponente na sliki
Oštevilčenje komponent na sliki se nanaša na shemo električnega orodja na strani s shemami.
(1) Nastavitveno kolesce za zmogljivost sesanja
(2) Kolesce za izbiro števila vrtljajev
(3) Stikalo za vklop/izklop
(4) Ročaj (izolirana oprijemalna površina)
(5) Izpihovalni nastavek
(6) Držalo
(7) Varnostna sponka
(8) Vpenjalna ročica
(9) Podaljševalna cev
(10) Brusilna glava
(11) Zapah segmenta krtače
(12) Ročica za nastavitev zmogljivosti sesanja
(13) Brusni list ^a)
(14) Vmesna blazina
(15) Vijak za brusilni krožnik
(16) Brusilni krožnik
(17) Segment krtače
(18) Priklopna cev
(19) Nosilec brusilnega krožnika
(20) Ekscentrični vijak
(26) Notranje ohišje
(27) Pritrditev za cev
a) Prikazan ali opisan pribor ni del standardnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Brusilnik za suho gradnjo GTR 550 | ||
| GTR 55-225 | ||
| Kataloška številka | 3 601 GD4 0.. | |
| Izbira števila vrtljajev ● | ||
| Sistem za ohranjanje konstantnega števila vrtljajev | ● | |
| Mehak zagon ● | ||
| Nazivna moč W 550 | ||
| Število vrtljajev v prostem teku no | min ^-1 | 340-910 |
| Premer brusilne plošče mm 215 | ||
| Premer brusilnega lista mm 225 | ||
| Združljiva cev za odsesavanje (premer) | mm 45 | |
| Združljiva šoba sesalnika za prah (premer) | mm 45/35/32 | |
| Dolžina kratke različice (brez podaljševalne cevi) | m 1,1 | |
| Dolžina standardne različice (z 1 podaljševalno cevjo) ^A) | m 1,7 | |
| Dolžina dolge različice (z 2 podaljševalnima cevema) | m 2,3 | |
| Teža po EPTA-Procedure 01:2014 | ||
| – Kratka različica kg 4,1 | ||
| – Standardna različica kg 4,8 | ||
| Razred zaščite /l | ⊕ | |
A) Standardni obseg dobave
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Vrednosti se lahko razlikujejo glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informacij je na voljo na spletni strani www.bosch-professional.com/wac.
Podatki o hrupu/tresljajih
Podatki o emisijah hrupa, pridobljeni v skladu s standardom EN 62841-2-4.
A-vrednotena raven hrupa za električno orodje običajno znaša: raven zvočnega tlaka 87 dB(A); raven zvočne moči 95 dB(A). Negotovost K = 3 dB.
Uporabite zaščito za sluh!
Skupne vrednosti tresljajev a_h (vektorska vsota treh smeri) in negotovost K so določene v skladu z EN 62841-2-4:
a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2 ,
Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljajo za medsebojno primerjavo električnih orodij. Primerne so tudi za začasno oceno oddajanja tresljajev in hrupa.
Naveden nivo tresljajev in hrupa je določen na osnovi glavnih načinov uporabe električnega orodja. Pri uporabi orodja v drugačne namene, z drugačnimi nastavki ali pri nezadostnem vzdrževanju lahko nivo hrupa in tresljajev
odstopa. To lahko obremenjenost s hrupom in tresljaji v celotnem obdobju uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti s hrupom in tresljaji morate upoštevati tudi čas, ko je orodje izklopljeno, in čas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko občutno zmanjša obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.
Določite dodatne varnostne ukrepe za zaščito uporabnika pred vplivi tresljajev, npr. vzdrževanje električnega orodja in nastavkov, segrevanje rok, organizacija delovnih postopkov.
Namestitev
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
Pred namestitvijo novega brusilnega lista z vmesne blazine (14) odstranite umazanijo in prah (npr. s čopičem). Površina vmesne blazine (14) je iz sprijemalne tkanine, ki omogoča preprosto in hitro pritrditev brusilnih listov. Brusilni list (13) trdno pritrdite na spodnjo stran vmesne blazine (14).
Za zagotovitev optimalnega odsesavanja prahu bodite pozorni, da se odprtine na brusilnem listu (13) prilegajo izvrtinam v vmesni blazini (14) in brusilnemu krožniku (16).
Opomba: će uporabljate srednje trd brusilni krožnik (pribor), potem vmesne blazine (14) ne potrebujete, brusilni list (13) se pritrdi neposredno na brusilni krožnik (16). Ne glede na to pa se menjava izvede tako, kot je opisano tukaj.
Izbira brusilne plošče
| Komplet brusilnih krožnikov, mehki ^A) (2 608 000 766) | – Za univerzalno uporabo na ravnih in zaobljenih površinah– Komplet je sestavljen iz mehkega brusilnega krožnika in vmesne blazine (2 608 000 765). Brusilni krožnik lahko uporabite zgolj z vmesno blazino. |
| Brusilni krožnik, srednje trd(2 608 000 764) | – Visoko učinkovito brušenje, idealno za trdi omet in odstranjevanje starih stenskih barv– Za uporabo na ravnih površinah– Optimalna podpora z odsesavanjem olajša delo pri uporabi sesalnika. |
A) Standardni obseg dobave
Menjava vmesne blazine (glejte sliko A)
Pri uporabi mehkega brusilnega krožnika (standardni obseg dobave) morate vedno uporabiti vmesno blazino (14).
Za odstranitev vmesne blazine (14) jo s strani privzdignite in jo snemite z brusilnega krožnika (16).
Pred namestitvijo nove vmesne blazine z brusilne plošče (16) odstranite umazanijo in prah (npr. s čopičem). Površina brusilnega krožnika (16) je iz sprijemalne tkanine, ki omogoča preprosto in hitro pritrditev vmesne blazine.
Vmesno blazino (14) trdno pritrdite na spodnjo stran brusilnega krožnika (16).
Za zagotovitev optimalnega odsesavanja prahu bodite pozorni, da se odprtine na vmesni blazini (14) prilegajo izvrtinam v brusilnem krožniku (16).
Menjava brusilnega krožnika (glejte sliko B)
Opomba: poškodovano brusilno ploščo (16) nemudoma zamenjajte.
Snemite brusilni list (13) in vmesno blazino (14). Vijak (15) popolnoma odvijte in odstranite brusilni krožnik (16). Namestite nov brusilni krožnik (16) in vijak znova privijte.
Opomba: pri nameščanju brusilne plošče se morajo zareze sojemalnika zaskočiti v odprtine brusilnega krožnika.
Opomba: poškodovan nosilec brusilne plošče sme zamenjati le pooblaščena servisna služba za Boscheva električna orodja.
Vstavljanje/odstranjevanje podaljševalne cevi (glejte slike C-D)
Podaljševalne cevi (9) položite zgolj, će jih potrebujete: pri delu brez podaljševalne cevi se občutno zniža potreben napor za brušenje.
Opomba: dovoljena je uporaba največ 2 podaljševalnih cevi hkrati.
Sprostitev povezave med brusilno glavo/držalom/podaljševalno cevjo (glejte sliko C):
- ① Odprite vpenjalno ročico (8).
- ② Odprite varnostno sponko (7).
- ③ Povlecite doslej povezane dele narazen.
Sklenitev povezave med brusilno glavo/držalom/podaljševalno cevjo (glejte sliko D):
- ④ Glede na želeno povezavo združite brusilno glavo (10), držalo (6) oz. podaljševalne cevi (9).
- ⑤ Zaprite varnostno sponko (7).
- ⑥ Pritisnite vpenjalno ročico (8) za toliko, da bo stala pravokotno na brusilno glavo (10), držalo (6) oz. podaljševalno cev (9).
- ⑦ Privijte ekscentrični vijak (20).
- ⑧ Priključite vpenjalno ročico (8).
Vedno se prepričajte, da so spoji zavarovani z varnostnimi sponkami (7) in vpenjalnimi ročicami (8) ter trdno povezani.
Odsesavanje prahu/ostružkov
Prah brušenih materialov je lahko zdravju škodljiv. Stik s kožo ali vdihavanje takšnega prahu lahko povzroči alergijske reakcije in/ali obolenja dihal uporabnika ali oseb v bližini. Nekatere vrste prahu veljajo za rakotvorne.
- Če je mogoče, uporabljajte sistem za odsesavanje prahu, ki je primeren za vrsto materiala.
186 | Slovenščina
- Poskrbite za dobro zračenje delovnega mesta.
- Vedno nosite zaščitno masko s filtrskim razredom P2.
Priklop sistema za odsesavanje prahu (glejte sliko E)
Izberite eno od obeh možnosti namestitve, ki ustreza uporabljenemu sesalniku za prah:
- Cev za odsesavanje (21) namestite na izpihovalni nastavek (5) na držalu (6), da se zaskoči. Cev za odsesavanje (21) priključite na sesalnik za prah.
- Adapter (22) namestite na izpihovalni nastavek (5), da se zaskoči. Šobo (23) sesalnika za prah vstavite v adapter (22).
Sesalnik za prah mora biti primeren za obdelovanec.
Za odsesavanje zdravju izredno nevarnih, rakotvornih ali suhih vrst prahu uporabljajte poseben sesalnik za prah.
Za večje površine uporabite sesalnik za prah GAS 35 L/M AFC ali GAS 55 M AFC, ki zagotavljata potrebno neprekinjeno zmogljivost sesanja.
Pri delih, ki jih opravljate na navpičnih površinah, morate električno orodje držati tako, da je odsesovalna cev usmerjena navzdol.
Montaža/demontaža sponke za cev/kabel (glejte sliko F)
Namestite sponko za cev/kabel (24) čez cev za odsesavanje (21). Namestite omrežni kabel v utor za kabel sponke za cev/kabel.
Za demontažo povlecite sponko za cev/kabel (24) s cevi za odsesavanje (21) in izvlecite omrežni kabel iz sponke za cev/kabel.
Delovanje
Uporaba
▶ Upoštevajte omrežno napetost! Napetost vira električne energije se mora ujemati s podatki na tipski ploščici električnega orodja. Orodje, ki je označeno z 230 V, lahko priključite tudi na napetost 220 V.
Izbira števila vrtljajev
S kolescem za izbiro števila vrtljajev (2) lahko potrebno število vrtljajev nastavite tudi med delovanjem orodja. Višje številke označujejo višje število vrtljajev, nižje številke pa nižje število vrtljajev.
Sistem za ohranjanje števila vrtljajev skrbi za konstantno število vrtljajev v prostem teku in pri obremenitvi ter zagotavlja enakomerno delovno storilnost.
Elektronsko reguliran mehek zagon omejuje število vrtljajev pri vklopu in podaljšuje življenjsko dobo motorja.
Vklop/izklop
▶ Prepričajte se, da lahko stikalo za vklop/izklop uporabljate, ne da bi izpustili ročaj.
Za vklop električnega orodja potisnite stikalo za vklop/izklop (3) naprej, da se na stikalu pojavi „I“.
Za izklop električnega orodja potisnite stikalo za vklop/izklop (3) nazaj, da se na stikalu pojavi „0“.
Pregled načinov uporabe
| Kit/ strjen mavec | Stena/ strop | notranji/zunanji zračni tok | Zmogljivost sesanja | Stopnja števila vrtljajev | Zrnatost brusilnega lista |
 |  |  |
Zelo mehko/mehko Stena/strop ① 6 2-4 od P180
Srednja trdota Stena ① 64-6 od P120
Strop ③ 1–5 (optimalno: 3)
Zelo trdo Stena/strop ① za neravne
površine
③ za ravne
površine
64-6 od P100
1-3
Navodila za delo
Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Pred odlaganjem električnega orodja počakajte, da se orodje popolnoma ustavi.
▶ Električnega orodja ne odlagajte postrani. S tem bi lahko brusilno ploščo trajno poškodovali.
Električno orodje ni primerno za stacionarno uporabo. Npr. ne smete ga vpeti v primež ali ga pritrditi na delovno mizo.
Brušenje površin
Vklopite električno orodje, s celotno brusilno površino ga položite na podlago, ki jo želite obdelati, in ga z zmernim pritiskom pomikajte po obdelovancu.
Količina odstranjenega materiala in vzorec brušenja sta v glavnem odvisna od izbire brusilnega lista, izbranega števila vrtljajev in pritisne sile.
Dober rezultat brušenja zagotavljajo samo brezhibni brusilni listi, ki tudi varujejo električno orodje.
Na obdelovanec vedno pritiskajte z enakomerno silo, kar bo podaljšalo življenjsko dobo brusilnega lista.
Prekomerno povečanje sile pritiskanja ne bo zagotovilo večje brusilne zmogljivosti, temveč bo povzročilo močnejšo obrabo električnega orodja in brusilnega lista.
Brusilnega lista, s katerim ste obdelovali kovino, ne smete uporabljati za brušenje drugih materialov.
Uporabljajte le originalni pribor za brušenje Bosch.
Brušenje ob robu (glejte slike G-H)
S snemljivim segmentom krtače lahko zmanjšate stransko razdaljo med steno/stropom in brusilnim krožnikom.
- Pritisnite in pridržite zapah (11) segmenta krtače (17).
- Segment krtače (17) potisnite naprej in ga odstranite.
- Za vstavitev zataknite segment krtače (17) na nasprotni strani zapaha (11) in ga potisnite na brusilno glavo (10), da se zaskoči.
Nastavitev notranjega/zunanjega zračnega toka
Glede na višino podtlaka se lahko navidezno zmanjša teža orodja.
Odvisno od namena uporabe lahko preklapljate med različnimi vrstami zračnega toka. Ročico za nastavitev zmogljivosti sesanja (12) zavrtite v enega od 3 položajev.
| Položaj stikala Vrsta zračnega toka | Uporaba | |
 | 1 zunanji zračni tok | idealno za brušenje sten pri visokih hitrostih brušenja in brez podtlaka |
 | 2 mešanica zunanjega in notranjega zračnega toka | srednja moč brušenja z učinkom podtlaka |
 | 3 mešanica zunanjega in notranjega zračnega toka | idealno za stropno brušenje pri nizkih hitrostih brušenja, a z visokim podtlakom (zmogljivostjo sesanja) za navidezno manjšo težo orodja |
Nastavitev zmogljivosti sesanja
Zmogljivost sesanja nastavite tako, da dosežete želeno ravnovesje med hitrostjo brušenja in zmogljivostjo sesanja.
Uravnavate ju lahko le, če je vklopljen notranji zračni tok (položaj ③ v zgornji preglednici).
Moč sesanja prilagodite z nastavitvenim kolescem (1):
- 1-5: nizka do visoka moč sesanja, za brušenje stropov
- 6: najvišja moč sesanja, za brušenje sten
Začnite z majhno zmogljivostjo sesanja (položaj 1) in jo počasi zvišujte, dokler se ne vzpostavi občutna pritisna sila.
Velika zmogljivost sesanja omogoča brušenje stropov in sten brez utrujanja. Prevelika zmogljivost sesanja lahko povzroči tresenje električnega orodja in oteži vodenje orodja.
Napake - vzroki in pomoč
Vzrok Ukrepi
Brusilnik za suho gradnjo se ne pomika krožno ali poskakuje po površini.
| Moč sesanja je prevelika. Zmanjšajte zmogljivost sesanja ali po potrebi preklopite na zunanje odsesavanje. |
| Kit oziroma površina sta trda. Zmanjšajte zmogljivost sesanja ali po potrebi preklopite na zunanje odsesavanje. |
| Zmanjšajte število vrtljajev. |
Orodje odstranjuje preveč materiala.
| Število vrtljajev brusilnika za suho gradnjo je previsoko. | Zmanjšajte število vrtljajev. |
| Moč sesanja brusilnika za suho gradnjo je prevelika. | Zmanjšajte moč sesanja ali preklopite na zunanje odsesavanje. |
| Material za kitanje vsebuje velik delež polnila ali je zelo mehak. | Vklopite zunanje odsesavanje, kolesce za nastavitev zmogljivosti sesanja nastavite na stopnjo 6, v ekstremnih primerih zmanjšajte število vrtljajev. |
| Zrnatost brusilnega sredstva je pregroba. | Uporabite brusilni list z bolj fino zrnatostjo. |
| Zrnatost brusilnega sredstva je pregroba. | Uporabite brusilni list z bolj fino zrnatostjo. |
| Z brušenjem materiala za kitanje ste začeli, preden je pretekel predpisani čas za sušenje materiala. | Upoštevajte tehnično dokumentacijo in priporočila proizvajalca. |
| Moč sesanja je prevelika. Zmanjšajte zmogljivost sesanja. | |
| Material za kitanje vsebuje velik delež polnila ali je zelo mehak. | Uporabite brusilni list z bolj fino zrnatostjo. |
Vzrok Ukrepi
| Električno orodje ste na površino namestili že vklopljeno (nastajanje brazd). | Električno orodje vklopite šele, ko ste ga namestili na površino. |
| Med delom na površini vedno uporabljajte snemljivi segment krtače. |
Brušenje na površini pušča brazde.
| Trdi brusilni krožnik ste na površino namestili postrani. | Uporabite mehak brusilni krožnik z vmesno blazino. |
| Če je material za kitanje zelo mehak, je brusilni krožnik pretrd ali zrnatost brusilnega sredstva pregroba. | Uporabite mehak brusilni krožnik z vmesno blazino. |
| Izberite bolj fino zrnatost brusilnega sredstva. |
Moč sesanja je premajhna.
| Zmogljivost sesanja sesalnika za prah je premajhna. | Povečajte zmogljivost sesanja na sesalniku za prah. |
| Število vrtljajev brusilnika za suho gradnjo je previsoko. | Zmanjšajte število vrtljajev. |
| Notranje sesanje na brusilniku za suho gradnjo je prešibko. | Zmanjšajte zmogljivost sesanja ali preklopite na zunanje odsesavanje. |
| Material za kitanje vsebuje velik delež polnila ali je zelo mehak. | Vklopite zunanje odsesavanje, kolesce za nastavitev zmogljivosti sesanja nastavite na stopnjo 6, v ekstremnih primerih zmanjšajte število vrtljajev. |
| Glavni filter sesalnika za prah je zamašen. | Filtrirni element redno čistite:– Možnost 1: Sesalno moč nastavite na najvišjo možno stopnjo. Za 10 sekund z dlanjo prekrijte odprtino šobe, cev za odsesavanje ali odprtino za odsesavanje na sesalniku za prah, da se vklopi samodejno čiščenje.– Možnost 2: Mehansko očistite filtrirni element (z odsesavanjem).– Možnost 3: Preverite, ali je filtrirni element poškodovan ali zamašen. Redno zamenjajte filtrirni element. |
| Uporabljate vrečko za prah iz filca. | Uporabljajte vrečko za prah za enkratno uporabo. |
| Cev za odsesavanje je zamašena ali prepognjena. | Odstranite zamašitev ali odpravite prepogib. |
Vzrok Ukrepi
Zbiralnik za prah je poln. Izpraznite zbiralnik za prah sesalnika za prah.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
▶ Pred začetkom kakršnih koli del na električnem orodju izvlecite omrežni vtič iz vtičnice.
▶ Skrbite za čistočo električnega orodja in prezračevalnih utorov, da lahko dobro in varno delate.
Če morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblaščenem servisu za električna orodja Bosch, da ne pride do ogrožanja varnosti.
Menjava priklopne cevi (glejte sliko I)
Za odstranitev priklopne cevi (18) z izvijačem odvijte vijak objemke za cev (25) in objemko za cev (25) dvignite s priklopno cevjo (18), da jo odstranite. Odstranite objemko za cev (25). Na drugem koncu priklopne cevi (18) izvlecite notranje ohišje (26) pritrditve za cev (27). Notranje ohišje (26) trdno držite in priklopno cev (18) odvijte, da jo odstranite.
Za vstavitev nove priklopne cevi (18) trdno držite notranje ohišje (26) in novo priklopno cev (18) privijte do prislona. Objemko za cev (25) namestite na drugo stran priklopno cev (18). Glavico vijaka namestite tako, da lahko objemko za cev (25) z izvijačem brez napora privijete na brusilno glavo (10) z vrtilnim momentom pribl. 2 Nm.
Servisna služba in svetovanje uporabnikom
Servis vam bo dal odgovore na vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com
Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o naših izdelkih in pripadajočem priboru.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Robert Bosch d.o.o.
Verovškova 55a
1000 Ljubljana
Tel.: +00 803931
Fax: +00 803931
Mail: servis.pt@si.bosch.com
www.bosch.si
Naslove drugih servisnih mest najdete na povezavi:
Električnih orodij ne odvrzite med gospodinjske odpadke!
Zgolj za države Evropske unije:
V skladu z Direktivo 2012/19/EU Evropskega Parlamenta in Sveta o odpadni električni in elektronski opremi (OEEO) in njeni uresničitvi v nacionalnem pravu se morajo električna orodja, ki niso več v uporabi, ločeno zbirati ter okolju prijazno reciklirati.
Odpadna električna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.
Hrvatski
Sigurnosne napomene
Uobičajena sigurnosna upozorenja za električne alate
⚠ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i
specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Sve su preinake utikača zabranjene. Nemojte upotrebljavati adapterske utikače zajedno sa zaštitno uzemljenim električnim alatima. Utikač na kojem nisu vršene preinake i odgovarajuća utičnica smanjuju opasnost od strujnog udara.
