Märke	Bosch
Modell	GTR 550 Professional
Kategori	Gipsslipmaskin (elektriskt verktyg)
Nominell upptagen effekt	550 W
Tomgångsvarvtal	340–910 varv/min
Diameter på slipplatta	215 mm
Diameter på slipskiva	225 mm
Längd (kort / standard / lång version)	1,1 m / 1,7 m / 2,3 m
Vikt (kort / standard version)	4,1 kg / 4,8 kg (enligt EPTA)
Strömförsörjning	Nätansluten 230 V, jordat uttag
Huvudfunktioner	Torrslipning av gipsskivor, tak, innerväggar/ytterväggar, borttagning av färg, lim och puts
Variabel hastighet	Ja, förval med hjul
Konstant elektronik	Ja, varvtalshållning under belastning
Mjukstart	Ja
Sugsystem	Inbyggd sugning med effektjustering och luftflöde inuti/utanför
Säkerhetsanordning	Säkerhetskrok, spak, strömbrytare
Isolerat handtag	Ja (isolerad greppyta)
Utbytbart slipplatta	Ja (mjuk, halvhård, etc.)
Kantnära slipning	Ja, avtagbart borstsegment
Kompatibilitet dammsugare	Flexibel diameter 45 mm; adapter 35/32 mm
Ljudnivå (tryck / effekt)	87 dB(A) / 95 dB(A), osäkerhet K=3 dB
Vibrationer (totalvärde)	ah < 2,5 m/s², K=1,5 m/s²
Underhåll och rengöring	Rengör ventilationsspringor regelbundet; byt ut kopplingsslangen vid behov
Reservdelar och reparerbarhet	Bosch service, reservdelar finns; demontering möjlig för underhåll
Skyddsklass	II (dubbel isolering)

Vanliga frågor - GTR 550 Professional BOSCH

Vilken effekt har slipmaskinen Bosch GTR 550 Professional?

Den nominella upptagna effekten är 550 W.

Vilka typer av arbeten kan utföras med detta verktyg?

Den är avsedd för torrslipning av gipsskivor, tak, innerväggar och ytterväggar, samt för borttagning av färg, limrester och puts.

Hur justerar man rotationshastigheten?

Använd hastighetsförvalshjulet (2) för att välja hastighet mellan 340 och 910 varv/min, även under användning.

Hur byter man slipskivan?

Lyft den använda skivan från sidan och ta bort den från gränssnittsplattan. Rengör plattan och tryck fast den nya självhäftande skivan ordentligt med hålen i linje för bra sug.

Hur ansluter man en dammsugare?

Sätt dammsugarslangen (21) i dammsugarmunstycket (5) tills det klickar, eller använd adaptern (22) för ett damsugarmunstycke. Dammsugaren måste vara anpassad för slipmaterialet.

Vad gör man om slipmaskinen hoppar eller inte glider bra?

Minska sugeffekten eller växla till extern sugning. Om putsen är hård, minska även hastigheten.

Hur slipar man kantnära?

Ta bort det avtagbara borstsegmentet genom att hålla nere spärren (11) och fälla segmentet utåt. Det minskar sidavståndet.

Vilken slipplatta ska man välja?

Den mjuka plattan (medföljer) passar för plana och välvda ytor. Den halvhårda plattan erbjuder hög borttagningsförmåga för hård puts och väggfärg.

Hur rengör och underhåller man verktyget?

Koppla alltid bort innan underhåll. Rengör ventilationsspringorna regelbundet. Byt ut kopplingsslangen om den är sliten (se figur I). För kabeln, lämna in den till Bosch service.

Var hittar man reservdelar och service?

Besök webbplatsen www.bosch-pt.com för sprängskisser och delar. I Sverige, använd Bosch service på www.bosch-pt.se eller kontakta kundservice på 09 70 82 12 26.

BRUKSANVISNING GTR 550 Professional BOSCH

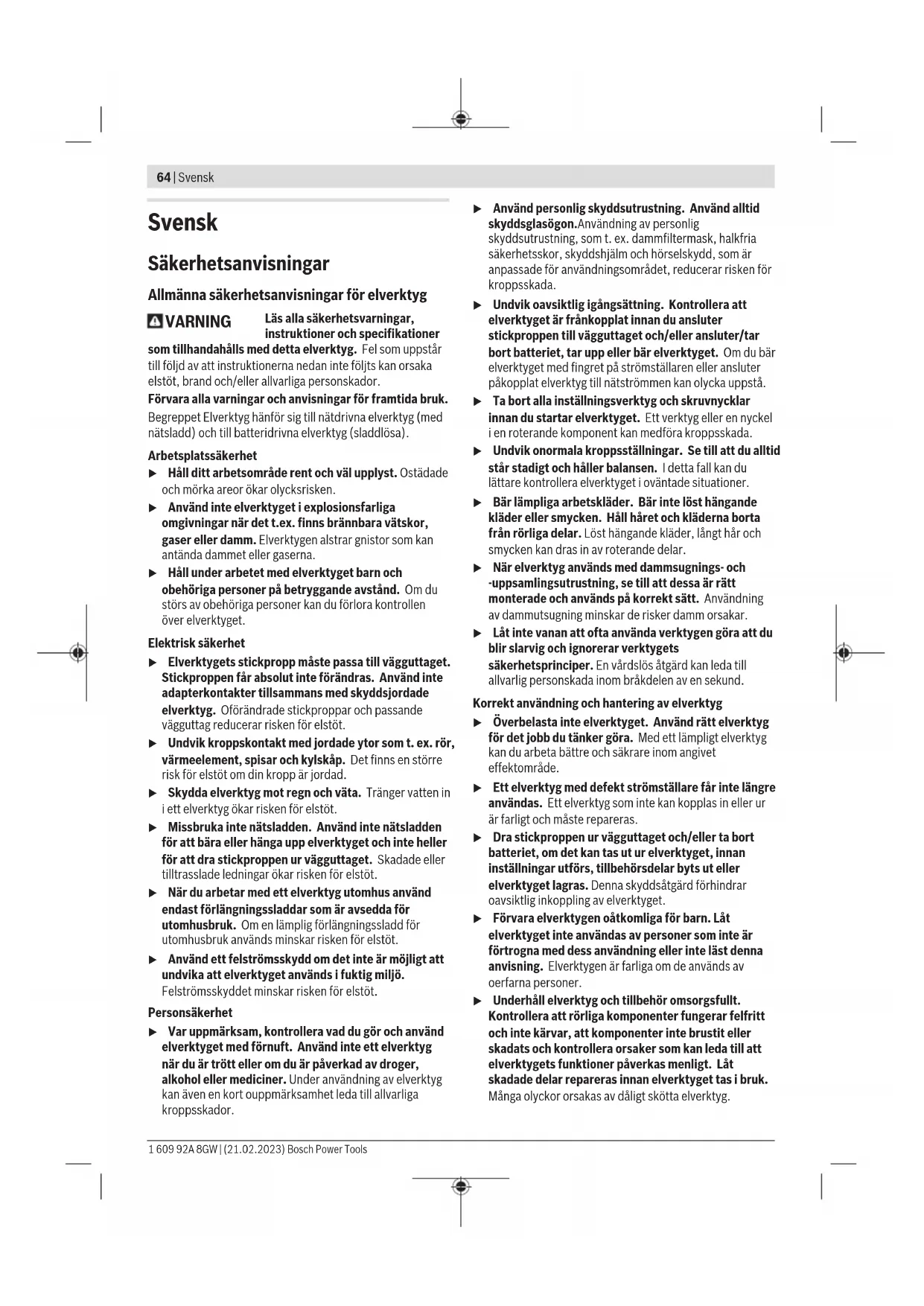

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.

Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.

När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för slipar

Använd endast elverktyget för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Varning för brand! Undvik överhettning av slipgodset och slipen. Töm alltid stoftbehållaren innan du tar en arbetspaus. Slipdamm i dammpåsen, mikrofiltret, papperssäcken (eller i filtersäcken resp. dammsugarfiltret) kan självantända under ogynnsamma förhållanden. Risken är speciellt stor när slipstoftet är uppblandat med lack-, polyuretanrester eller andra kemiska ämnen och slipgodset är hett efter en lång tids arbete.
▶ Vänta tills elverktyget stannat helt innan du lägger bort det.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare.
Anslut elverktyget till ett på föreskrivet sätt jordat strömnät. Uttag och förlängningskabel måste ha en funktionsduglig skyddsledare.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för torrslipning av spacklade gipsväggar, tak och väggar inomhus och utomhus samt för borttagning av färg, limrester och puts.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Reglage sugeffekt
(2) Varvtalsreglage
(3) På-/av-strömbrytare
(4) Handtag (isolerad greppyta)
(5) Utblåsningsstuts
(6) Grepp
(7) Säkringskrok
(8) Spännspak
(9) Förlängningsrör
10) Sliphuvud
(11) Spärr borstsegment
(12) Inställningsspak sugkraft
(13) Sliptallrik ^a)
(14) Dyna
(15) Skruv för sliprondell
(16) Sliprondell
(17) Borstsegment
(18) Anslutningsslang
(19) Sliprondellsfäste
(20) Excenterskruv
(21) Utsugsslang ^a)
(22) Adapter för dammsugarmunstycke ^a)
(23) Dammsugarmunstycke ^a)
(24) Slang-/kabelklämma ^a)
(25) Slangklämma
(26) Inre hölje
(27) Slangfäste

a) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Tak- och väggslip GTR 550
	GTR 55-225
Artikelnummer	3 601 GD4 0..
Inställning av varvtal ●
Konstantelektronik ●
Mjukstart ●
Nominell ingångseffekt W 550
Obelastat varvtal n0 v/min 340–910
Sliprondell-∅ mm 215
Slippapper-∅ mm 225
Kompatibel utsugsslang (diameter)	mm 45

66 | Svensk

Tak- och väggslip GTR 550		GTR 55-225
Kompatibelt dammsugarmunstycke (diameter)	mm 45/35/32
Längd kortversion (utan förlängningsrör)	m 1,1
Längd standardversion (med 1 förlängningsrör) ^A)	m 1,7
Längd lång version (med 2 förlängningsrör)	m 2,3
Vikt enligt EPTA-Procedure 01:2014
– Kortversion kg 4,1
– Standardversion kg 4,8
Skyddsklass /l		∅

A) Standardleverans

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Buller-/vibrationsdata

Bullervärden beräknade enligt EN 62841-2-4.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 87 dB(A); bullernivå 95 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-4:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Byta slippapper (se bild A)

För att ta av slippappret (13) lyfter du det i sidan och drar av det från dynan (14).

Ta bort smuts och damm från dynan (14), t. ex. med en pensel, innan du sätter på ett nytt slippapper.

Dynans (14) yta består av ett kardborrfäste så att slippappren kan fästas enkelt och snabbt.

Tryck slippappret (13) mot dynans (14) undersida.

För optimalt dammutsug, se till att utstansningarna i slippappret (13) stämmer överens med hålen i dynan (14) och i sliprondellen (16).

Observera: vid användning av medelhård sliprondell (tillbehör) behövs ingen dyna (14). Slippappret (13) sätts fast direkt på sliprondellen (16). I övrigt utförs byte enligt nedan.

Val av sliprondell

Sats sliprondell mjukA)(2 608 000 766)	- För universell användning på jämna och välvda ytor- Satsen består av en mjuk sliprondell och en dyna (2 608 000 765).Sliprondellen får endast användas tillsammans med dynan.
Sliprondell medelhård(2 608 000 764)	- Hög avverkning, perfekt för hård puts och borttagning av gammal väggfärg- För användning på jämna ytor- Optimalt dammutsug underlättar arbetet vid användning av en dammsugare.

A) Standardleverans

Byta ut dynan (se bild A)

Vid användning av den mjuka sliprondellen (standard) måste alltid en dyna (14) användas.

För att ta av dynan (14) lyfter du den i sidan och drar av den från sliprondellen (16).

Ta bort smuts och damm från sliprondellen (16), t. ex. med en pensel, innan du sätter på en ny dyna.

Sliprondellens (16) yta består av ett kardborrfäste så att dynan kan fästas enkelt och snabbt.

Tryck dynan (14) fast på undersidan av sliprondellen (16).

För optimalt dammutsug, se till att utstansningarna i dynan (14) stämmer överens med hålen i sliprondellen (16).

Byta sliprondell (se bild B)

Anmärkning: Byt omedelbart ut skadade sliptallrikar (16). Dra av slippappret (13) och dynan (14). Skruva ut skruven (15) helt och hållet och ta av sliprondellen (16). Sätt på den nya sliprondellen (16) och dra åt skruven igen.

Anmärkning: Kontrollera vid påsättning av sliptallriken att medbringarens kuggning griper tag i sliptallrikens urtagningar.

Anmärkning: En skadad sliptallrik får bara bytas av en auktoriserad kundtjänst för Bosch elverktyg.

Sätta i/ta ut förlängningsrör (se bild C–D)

Använd endast förlängningsrör (9) vid behov: vid arbete utan förlängningsrör minskar den kraften som behövs för slipning.

Observera: max 2 förlängningsrör får användas.

Lossa anslutningen mellan sliphuvud/grepp/

förlängningsrör (se bild C):

• ① Oppna spännspaken (8).
• ② Öppna låshaken (7).
• ③ Dra isär delarna.

Sätta ihop sliphuvud/grepp/förlängningsrör (se bild D):

• 4 Skjut in sliphuvud, (10), grepp (6) och förlängningsrör (9) i varandra enligt önskemål.
• ⑤ Stäng läshaken (7).
• ⑥ Tryck på spännspaken (8) så att den står i rät vinkel mot sliphuvudet (10), greppet (6) och förlängningsröret (9).
• ⑦ Dra åt excenterskruven (20).
• ⑧ Stäng spännspaken (8).

Kontrollera alltid om alla anslutningsdelar är säkrade och sitter stadigt med läshaken (7) och spännspaken (8).

Damm-/spånutsugning

Damm från olika material kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa typer av damm är cancerframkallande.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Bär alltid ett andningsskydd i filterklass P2.

Ansluta dammutsug (se bild E)

Välj en av de båda anslutningsmöjligheterna beroende på vilken dammsugare som används:

- Sätt in utsugsslangen (21) i utblåsningsstutsen (5) på greppet (6) och låt den klicka fast. Anslut utsugsslangen (21) till en dammsugare.

- Sätt in adaptern (22) i utblåsningsstutsen (5) och låt den klicka fast. Sätt in munstycket (23) på dammsugaren i adaptern (22).

Sugen måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.

Använd utsuget GAS 35 L/M AFC eller GAS 55 M AFC för stora ytor, eftersom de garanterar kontinuerlig sugeffekt. Vid arbeten på lodräta ytor håller du elverktyget så att utsugsslangen pekar nedåt.

Montera/demontera slang-/kabelklämma (se bild F)

Fäll slang-/kabelklämman (24) över utsugsslangen (21). Sätt in elkabeln i slang-/kabelklämmans spår.

Vid demontering, dra av slang-/kabelklämman (24) från utsugsslangen (21) och dra ut elkabeln ur slang-/kabelklämman.

Drift

Driftstart

▶ Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Förval av varvtal

Med reglaget för varvtalsförval (2) kan du välja det varvtal du behöver, även under drift. Högre siffra innebär högre varvtal, lägre siffra ett lägre varvtal.

Konstantelektroniken håller varvtalet på tomgång och belastningen nästan konstant och säkerställer en jämn arbetsprestanda.

Den elektroniska mjukstarten begränsar vridmomentet vid påslagning och ökar motorns livslängd.

In- och urkoppling

Se till att du kan manövrera på/-av-strömbrytaren utan att släppa handtaget.

För att starta elverktyget, skjut på-/avknappen (3) framåt så att "I" visas på knappen.

För att stänga av elverktyget, skjut på-/avknappen (3) bakåt så att "0" visas på knappen.

Användningsöversikt

Spackel-/gipshårdhet	Vägg/tak	Inre/yttre luftström	Sugeffekt Varvtalssteg Kornstorlek		slippapper

Mycket mjuk/mjuk Vägg/tak ① 6 2-4 Från P180

Medelhård Vägg ① 64-6 Från P120

Bosch Power Tools 1 609 92A 8GW | (21.02.2023)

68 | Svensk

Spackel-/gipshårdhet

Vägg/tak

Inre/yttre luftström

Sugeffekt Varvtalssteg Kornstorlek

slippapper

Tak ③ 1-5 (optimal: 3)

Mycket hård Vägg/tak ① vid ojämn yta 6 4–6 Från P100

③ vid jämn yta 1–3

Arbetsanvisningar

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
▶ Vänta tills elverktyget stannat helt innan du lägger bort det.
Lägg inte elverktyget på sidan. Sliprondellen kan bli permanent missformad.
▶ Elverktyget är inte avsett för stationär drift. Det får t.ex. inte skruvas fast i ett skruvstycke eller fästas i en arbetsbänk.

Slipa ytor

Sätt på elverktyget, placera det med hela slipytan på det underlag som skall bearbetas och förflytta det med måttligt tryck över arbetsstycket.

Avverkningseffekten och slipbilden är i hög grad beroende av valt slippapper, hastighet och anliggningstryck.

Endast felfria slipblad ger en god slipeffekt och skonar samtidigt elverktyget.

Ett jämnt anliggningstryck förlänger slipbladens livslängd.

Ett kraftigt ökat anliggningstryck ger inte en högre slipeffekt utan ett ökat slitage på elverktyget och slipbladet.

Ett slipblad, som använts för slipning av metall får inte längre användas för andra material.

Använd endast originaltillbehör från Bosch.

Kantnära slipning (se bild G-H)

Tack vare det avtagbara borstsegmentet kan du reducera avständet i sidled mellan vägg/tak och sliprondell.

- Håll spärren (11) på borstsegmentet (17) intryckt.

• Vrid borstsegmentet (17) framåt och ta av det.
• För att sätta in hakar du borstsegmentet (17) på motstående sida av spärren (11) och vrider den mot sliphuvudet (10) tills det hakar fast.

Inställning av den inre/yttre luftströmmen

Beroende på undertryckets höjd kan den upplevda vikten av verktyget reduceras.

Du kan växla mellan olika typer av luftström beroende på användning. Vrid inställningsspaken sugkraft (12) till en av dess tre positioner.

Brytarposition Typ av luftström Användning

① Extern luftström

Perfekt för slipning av väggar med hög sliphastighet och utan undertryck

Brytarposition Typ av luftström Användning

② Blandning av extern och intern luftström

Medelhög slipeffekt med undertryck

③ Blandning av extern och intern luftström

Perfekt för slipning av innertak, med låg sliphastighet, men högt undertryck (sugkraft) för lägre upplevd vikt

Ställa in sugeffekten

Du kan ställa in sugeffekten så att du kan behålla jämvikten mellan sliphastighet och sugeffekt. Regleringen kan endast ske när den inre luftströmmen är aktiverad (position ③ i tabellen ovan).

• 1-5: låg till hög sugkraft, lämplig för slipning av tak
• 6: högsta sugkraft, lämplig för slipning av väggar Börja med en låg sugeffekt (läge 1) och öka den långsamt tills du känner ett anliggningstryck.

En hög sugeffekt möjliggör mindre uttröttande arbete på tak och väggar. Om sugeffekten är för hög kan elverktyget börja skaka och bli svårt att styra.

Fel - orsaker och åtgärder

Orsak Åtgärd
Tak- och väggslipmaskinen går inte jämnt eller hoppar på ytan.

Sugeffekten är för hög. Reducera sugeffekten eller växla vid behov till yttre utsug.
Spackelmaterialet/underlaget är hårt.	Reducera sugeffekten eller växla vid behov till yttre utsug.
	Reducera hastigheten.

Avverkningen av materialet är för kraftig.

Tak- och väggslipmaskinens hastighet är för hög.	Reducera hastigheten.
Sugeffekten hos tak- och väggslipmaskinen är för hög.	Reducera sugeffekten eller växla till yttre utsug.

Orsak Åtgärd

Spackelmaterialet har en hög andel fyllnadsmedel eller är mycket mjukt.	Aktivera externt utsug, ställ in reglaget för sugeffekt på nivå 6, reducera hastigheten i extrema fall.
Kornstorleken är för grov. Använd ett slippapper med finare kornstorlek.

Ytkvaliteten är inte optimal.

Kornstorleken är för grov. Använd ett slippapper med finare kornstorlek.
Spackelmaterialets torktid har inte observerats.	Beakta tillverkarens tekniska produktblad och rekommendationer.
Sugeffekten är för hög. Reducera sugeffekten.
Spackelmaterialet har en hög andel fyllnadsmedel eller är mycket mjukt.	Använd ett slippapper med finare kornstorlek.
Elverktyget har satts mot ytan medan det var igång (repor).	Sätt an elverktyget och slå först därefter på det.
	Arbeta alltid med det avtagbara borstsegmentet om du ska arbeta på stället.

Ytan blir repig.

Den hårda sliprondellen har satts snett mot ytan.	Använd mjuk sliprondell med dyna.
Vid mycket mjukt spackelmaterial är sliprondellen för hård eller kornstorleken för grov.	Använd mjuk sliprondell med dyna.
	Välj en finare kornstorlek.

Sugeffekten är otillräcklig.

Sugeffekten hos utsuget är för lågt.	Öka utsugets sugkraft.
Tak- och väggslipmaskinens hastighet är för hög.	Reducera hastigheten.
Det inre utsuget hos tak- och väggslipmaskinen är för lågt.	Reducera sugeffekten eller växla till yttre utsug.
Spackelmaterialet har en hög andel fyllnadsmedel eller är mycket mjukt.	Aktivera externt utsug, ställ in reglaget för sugeffekt på nivå 6, reducera hastigheten i extrema fall.
Dammsugarens huvudfilter är blockerat/igensatt.	Rengör filtret regelbundet: - Alternativ 1: ställ in sugkraften till maximal effekt. Täck över munstycket, utsugslangens öppning eller utsugsöppningen med handflatan i 10 sekunder tills den automatiska rengöringen startar.

Orsak Åtgärd

	- Alternativ 2: rengör filterelementet mekaniskt (utsug).- Alternativ 3: kontrollera filterelementet med avseende på skador och blockering. Byt ut filterelementet regelbundet.
En filtpåse används. Använd en engångsdammpåse.
Utsugsslangen är igensatt eller böjd.	Ta bort blockeringen eller åtgärda böjningen.
Dammsugarens dammbehållare är full.	Töm dammsugarens dammbehållare.

Underhåll och service

Underhåll och rengöring

▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.

Byta ut anslutningsslangen (se bild I)

För att ta bort anslutningsslangen (18) lossar du skruvarna från slangklämman (25) med en skruvmejsel och lyfter av slangklämman (25) med anslutningsslangen (18). Ta av slangklämman (25). I andra änden av anslutningsslangen (18) drar du ut det inre höljet (26) för slangfästet (27). Håll fast det inre höljet (26) och skruva ur anslutningsslangen (18).

För att sätta in en ny anslutningsslang (18) håller du fast det inre höljet (26) och skruvar in den nya anslutningsslangen (18) tills det tar stopp. Montera slangklämman (25) på den andra änden av anslutningsslangen (18). Positionera skruvhuvudet så att du utan problem kan dra åt slangklämman (25) på sliphuvudet (10) med ett vridmoment på ca 2 Nm.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

70|Norsk

Svenska

Du hittar fler kontaktuppgifter till service här:

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade elektriska och elektroniska apparater och dess omsättning i nationell rätt måste obrukbara elverktyg omhändertas separat och på ett miljövänligt sätt lämnas in för återvinning. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Norsk
