ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GTR 550 Professional BOSCH

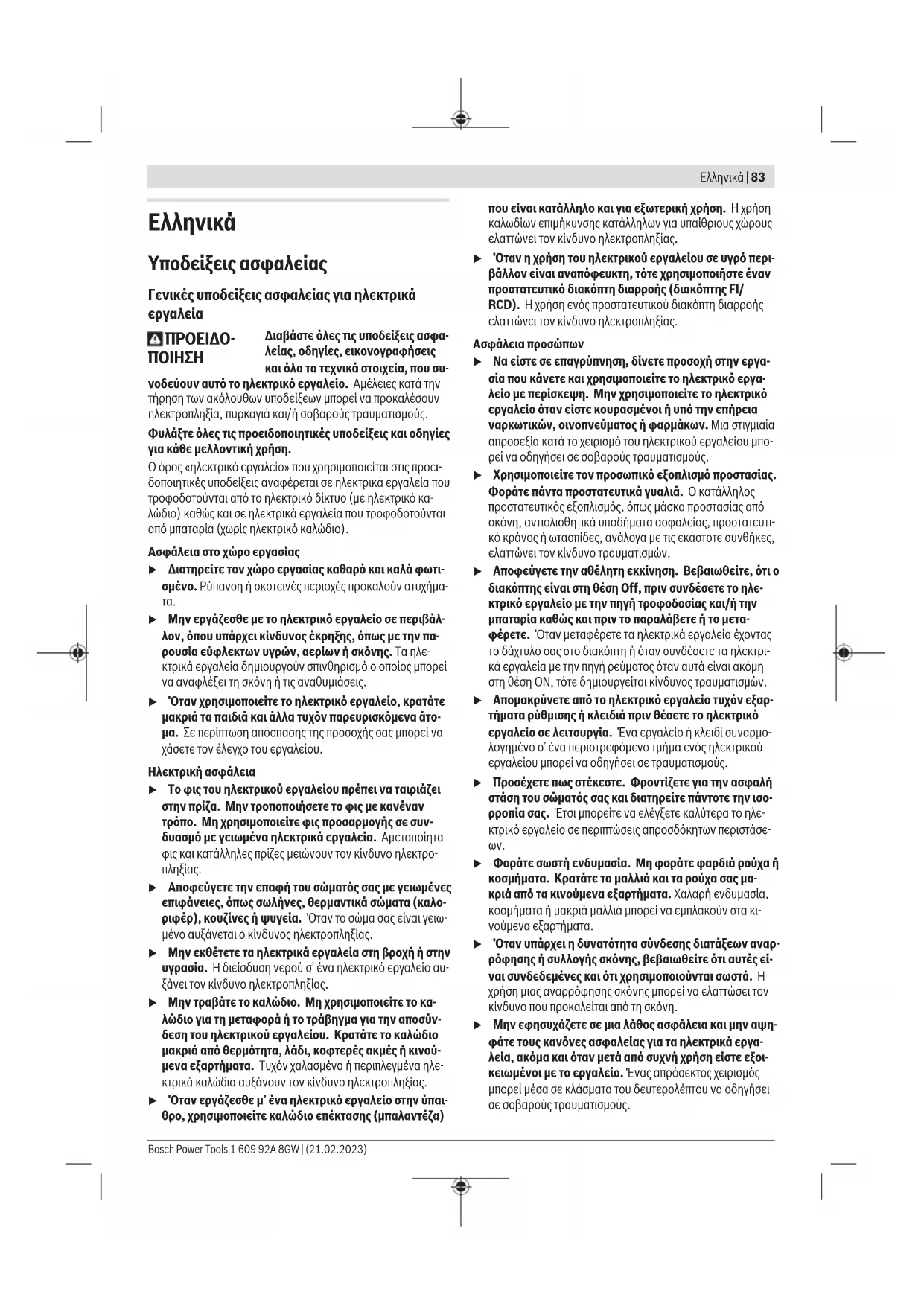

Υποδείξεις ασφαλείας Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις ασφα- λείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συ- νοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προει- δοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα- λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο). Ασφάλεια στο χώρο εργασίας u Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτι- σμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήμα-

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ- λον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την πα- ρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλε- κτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτο- μα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου. Ηλεκτρική ασφάλεια u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε συν- δυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλο- ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω- μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το κα- λώδιο για τη μεταφορά ή το τράβηγμα για την αποσύν- δεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινού- μενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλε- κτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην ύπαι- θρο, χρησιμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι- βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/ RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας. Ασφάλεια προσώπων u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην εργα- σία που κάνετε και χρησιμοποιείτε το ηλεκτρικό εργα- λείο με περίσκεψη. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς. u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτι- κό κράνος ή ωτασπίδες, ανάλογα με τις εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών. u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλε- κτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρι- κά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρ- τήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμο- λογημένο σ’ ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισο- ρροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλε- κτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσε-

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μα- κριά από τα κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κι- νούμενα εξαρτήματα. u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρ- ρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές εί- ναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψη- φάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργα- λεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοι- κειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς. Bosch Power Tools 1 609 92A 8GW | (21.02.2023)84 | Ελληνικά Χρήση και φροντίδα των ηλεκτρικών εργαλείων u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμο- ποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμο- γή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή

u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό εργα- λείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επι-

u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο, προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προ- ληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιού- νται μακριά από παιδιά και μην επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοι- κειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά ερ- γαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα

u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευ- θυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάστα- ση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού ερ- γαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλε- κτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρι- κών εργαλείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθη- ρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνή- σια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. Υποδείξεις ασφαλείας για λειαντήρες u Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρή λείανση. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυ- ξάνει τον κίνδυνο ηλεκτροπληξίας. u Προσοχή κίνδυνος πυρκαγιάς! Αποφεύγετε μια υπερ- θέρμανση του ιμάντα λείανσης και του λειαντήρα. Πριν από τα διαλείμματα της εργασίας αδειάζετε πάντοτε το δοχείο της σκόνης. Η σκόνη λείανσης στον σάκο σκόνης, στο μικροφίλτρο, στον χάρτινο σάκο (ή στον σάκο φίλτρου ή στο φίλτρο του απορροφητήρα σκόνης) κάτω από δυσμε- νείς συνθήκες μπορεί να αυτοαναφλεγεί. Ιδιαίτερος κίνδυ- νος υπάρχει, όταν η σκόνη λείανσης αναμιγνύεται με υπο- λείμματα βερνικιού, πολυουρεθάνης ή με άλλες χημικές ου- σίες και ο ιμάντας λείανσης μετά από παρατεταμένη εργα- σία είναι πολύ ζεστός. u Πριν αποθέσετε το ηλεκτρικό εργαλείο, περιμένετε πρώτα να ακινητοποιηθεί. u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργα- ζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Κρατάτε το ηλεκτρικό εργαλείο κατά την εργασία στα- θερά με τα δύο σας χέρια και φροντίζετε για μια ασφα- λή στάση. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα, όταν το κρατάτε και με τα δυο σας χέρια. u Συνδέστε το ηλεκτρικό εργαλείο σε ένα γειωμένο σύμ- φωνα με τους κανονισμούς δίκτυο ρεύματος. Η πρίζα και το καλώδιο επέκτασης πρέπει να διαθέτουν έναν λει- τουργικό αγωγό γείωση. Περιγραφή προϊόντος και ισχύος Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκα- λέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς. Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδη- γιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το ηλεκτρικό εργαλείο προορίζεται για ξηρή λείανση σπατου- λαρισμένων τοίχων ξηρής κατασκευής, οροφών και τοίχων στον εσωτερικό και εξωτερικό χώρο καθώς και για την αφαίρε- ση μπογιάς, υπολειμμάτων κόλλας και χαλαρού σοβά. Απεικονιζόμενα στοιχεία Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. (1) Τροχίσκος ρύθμισης της ισχύος αναρρόφησης (2) Τροχίσκος προεπιλογής του αριθμού στροφών (3) Διακόπτης On/Off (4) Χειρολαβή (μονωμένη επιφάνεια λαβής) (5) Στόμιο ξεφυσήματος (6)

(7) Άγκιστρο ασφαλείας (8) Μοχλός σύσφιγξης (9) Σωλήνας επέκτασης (10) Κεφαλή λείανσης 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsΕλληνικά | 85 (11) Ασφάλιση του τομέα βούρτσας (12) Μοχλός ρύθμισης της δύναμης αναρρόφησης (13) Φύλλο λείανσης

(14) Ενδιάμεσος μαλακός δίσκος (15) Βίδα για τη βάση του δίσκου λείανσης (16) Βάση δίσκου λείανσης (17) Τομέας βούρτσας (18) Εύκαμπτος σωλήνας σύνδεσης (19) Φορέας βάσης δίσκου λείανσης (20) Έκκεντρη βίδα (21) Εύκαμπτος σωλήνας αναρρόφησης

(22) Προσαρμογέας για το ακροφύσιο του απορροφητήρα

(23) Ακροφύσιο απορροφητήρα σκόνης

(24) Κλιπ εύκαμπτου σωλήνα/κλιπ καλωδίου

(25) Σφιγκτήρας εύκαμπτου σωλήνα (26) Εσωτερικό περίβλημα (27) Στερέωση εύκαμπτου σωλήνα

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν πε- ριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα εξαρτη-

Τεχνικά στοιχεία Λειαντήρας ξηρής δόμησης GTR 550 GTR 55-225 Κωδικός αριθμός 3601GD40.. Προεπιλογή αριθμού στρο-

Ηλεκτρονική σταθεροποίηση ● Ομαλή εκκίνηση ● Ονομαστική ισχύς W 550 Αριθμός στροφών χωρίς φορ- τίο n₀ min

340−910 Διάμετρος βάσης δίσκου λεί-

mm 215 Διάμετρος φύλλου λείανσης mm 225 Συμβατός εύκαμπτος σωλήνας αναρρόφησης (διάμετρος) mm 45 Συμβατό ακροφύσιο απορρο- φητήρα σκόνης (διάμετρος) mm 45/35/32 Μήκος, κοντός τύπος (χωρίς σωλήνα επέκτασης) m 1,1 Μήκος, στάνταρ τύπος (με 1σωλήνα επέκτασης)

m 1,7 Μήκος, μακρύς τύπος (με 2σωλήνες επέκτασης) m 2,3 Βάρος κατά EPTA-Procedure01:2014 – Κοντός τύπος kg 4,1 – Στάνταρ τύπος kg 4,8 Λειαντήρας ξηρής δόμησης GTR 550 GTR 55-225 Κατηγορία προστασίας /I A) Στάνταρ υλικά παράδοσης Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκ- δόσεις αυτά τα στοιχεία μπορεί να διαφέρουν. Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληρο- φορίες κάτω από www.bosch-professional.com/wac. Πληροφορίες για θόρυβο και δονήσεις Τιμές εκπομπής θορύβου υπολογισμένες κατάEN62841-2-4. Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης87dB(A), στάθμη ηχητικής ισχύος95dB(A). Ανα- σφάλεια K=3dB. Φοράτε προστασία ακοής! Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατά EN62841-2-4:

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που ανα- φέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο μέτρησης και μπορούν να χρησιμοποιη- θούν στη σύγκριση των διαφόρων ηλεκτρικών εργαλείων. Εί- ναι επίσης κατάλληλες για μια προσωρινή εκτίμηση της εκπο- μπής κραδασμών και θορύβου. Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής θορύ- βου αντιπροσωπεύουν τις βασικές χρήσεις του ηλεκτρικού ερ- γαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησι- μοποιηθεί διαφορετικά με μη προτεινόμενα εξαρτήματα ή χω- ρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό μπορεί να αυξήσει ση- μαντικά την εκπομπή κραδασμών και θορύβου κατά τη συνολι- κή διάρκεια του χρόνου εργασίας. Για την ακριβή εκτίμηση των εκπομπών κραδασμών και θορύ- βου θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κα- τά τη διάρκεια των οποίων το εργαλείο είναι απενεργοποιη- μένο ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησι- μοποιείται. Αυτό μπορεί να μειώσει σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας. Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προ- στασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλεί- ου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζε- στών των χεριών, οργάνωση της εκτέλεσης των διάφορων ερ-

Συναρμολόγηση u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Αλλαγή φύλλου λείανσης (βλέπεεικόναA) Για την αφαίρεση του φύλλου λείανσης(13) σηκώστε το πλάγια και τραβήξτε το από τον ενδιάμεσο μαλακό δίσκο(14). Bosch Power Tools 1 609 92A 8GW | (21.02.2023)86 | Ελληνικά Πριν την τοποθέτηση ενός νέου φύλλου λείανσης, αφαιρέστε τη ρύπανση και τη σκόνη από τον ενδιάμεσο μαλακό δίσκο(14), π.χ. με ένα πινέλο. Η επιφάνεια του ενδιάμεσου μαλακού δίσκου(14) αποτελεί- ται από ένα ύφασμα αυτοπρόσφυσης, για να μπορείτε έτσι να στερεώσετε γρήγορα και απλά φύλλα λείανσης με αυτο-

Πιέστε το φύλλο λείανσης(13) δυνατά στην κάτω πλευρά του ενδιάμεσου μαλακού δίσκου(14). Για την εξασφάλιση μιας ιδανικής αναρρόφησης της σκόνης προσέξτε, ώστε οι διατρήσεις στο φύλλο λείανσης(13) να συ- μπίπτουν με τις διατρήσεις στον ενδιάμεσο μαλακό δίσκο(14) και με τις τρύπες στη βάση του δίσκου λείανσης(16). Υπόδειξη: Σε περίπτωση χρήση της βάσης δίσκου λείανσης μεσαίας σκληρότητας (εξάρτημα) δεν απαιτείται κανένας εν- διάμεσος μαλακός δίσκος(14), το φύλλο λείανσης(13) στε- ρεώνεται απευθείας πάνω στη βάση του δίσκου λείανσης(16). Εκτός από αυτό, η αλλαγή γίνεται, όπως περι- γράφεται εδώ. Επιλογή δίσκου λείανσης Σετ μαλακής βάσης δίσκου

(2608000766) – Για γενική χρήση σε επίπεδες και κυρ- τές επιφάνειες – Το σετ αποτελείται από μαλακή βάση δίσκου λείανσης και ενδιάμεσο μαλα- κό δίσκο (2608000765). Η βάση δίσκου λείανσης επιτρέπεται να χρησι- μοποιηθεί μόνο με ενδιάμεσο μαλακό

Ημίσκληρη βάση δίσκου λείανσης (2608000764) – Μεγάλη απόδοση αφαίρεσης υλικού, ιδανική για σκληρό σοβά και για την αφαίρεση παλαιών χρωμάτων τοίχου – Για τη χρήση σε επίπεδες επιφάνειες – Η ιδανική υποστήριξη αναρρόφησης διευκολύνει την εργασία σε περίπτωση χρήσης ενός απορροφητήρα σκόνης. A) Στάνταρ υλικά παράδοσης Αλλαγή ενδιάμεσου μαλακού δίσκου (βλέπεεικόναA) Σε περίπτωση χρήσης της μαλακής βάσης δίσκου λείανσης (στάνταρ υλικά παράδοσης) πρέπει να χρησιμοποιείται πάντο- τε ένας ενδιάμεσος μαλακός δίσκος(14). Για την αφαίρεση του ενδιάμεσου μαλακού δίσκου(14) ση- κώστε τον πλάγια και τραβήξτε τον από τη βάση του δίσκου λείανσης(16). Πριν την τοποθέτηση ενός νέου ενδιάμεσου μαλακού δίσκου απομακρύνετε τη ρύπανση και τη σκόνη από τη βάση του δί- σκου λείανσης(16), π.χ. με ένα πινέλο. Η επιφάνεια της βάσης του δίσκου λείανσης(16) αποτελείται από ένα ύφασμα αυτοπρόσφυσης, για να μπορείτε έτσι να στε- ρεώσετε γρήγορα και απλά τον ενδιάμεσο μαλακό δίσκο. Πίεστε τον ενδιάμεσο μαλακό δίσκο(14) δυνατά στην κάτω πλευρά της βάσης του δίσκου λείανσης(16). Για την εξασφάλιση μιας ιδανικής αναρρόφησης της σκόνης προσέξτε, ώστε οι διατρήσεις στον ενδιάμεσο μαλακό δίσκο(14) να συμπίπτουν με τις τρύπες στη βάση του δίσκου λείανσης(16). Αλλαγή βάσης δίσκου λείανσης (βλέπεεικόναB) Υπόδειξη: Αλλάξτε αμέσως έναν χαλασμένο ελαστικό δίσκο λείανσης (16). Αφαιρέστε το φύλλο λείανσης(13) και τον ενδιάμεσο μαλακό δίσκο(14). Ξεβιδώστε εντελώς τη βίδα(15) και αφαιρέστε τη βάση του δίσκου λείανσης(16). Τοποθετήστε τη νέα βάση δί- σκου λείανσης(16) και σφίξτε τη βίδα ξανά σταθερά. Υπόδειξη: Προσέξτε κατά την τοποθέτηση του ελαστικού δί- σκου λείανσης, ώστε τα δόντια του εξαρτήματος μετάδοσης της κίνησης να πιάσουν στις εγκοπές του ελαστικού δίσκου λεί-

Υπόδειξη: Ένας χαλασμένος φορέας του ελαστικού δίσκου λείανσης επιτρέπεται να αντικατασταθεί μόνο από ένα εξου- σιοδοτημένο κέντρο σέρβις για τα ηλεκτρικά εργαλεία Bosch. Τοποθέτηση/αφαίρεση του σωλήνα επέκτασης (βλέπεεικόνεςC−D) Τοποθετήστε σωλήνες επέκτασης(9) μόνο εάν απαιτείται: Κα- τά την εργασία χωρίς σωλήνα επέκτασης μειώνεται σημαντικά η απαιτούμενη για τη λείανση απαίτηση δύναμης. Υπόδειξη: Επιτρέπεται να χρησιμοποιηθούν το πολύ 2σωλή- νες επέκτασης. Λύστε τη σύνδεση μεταξύ κεφαλής λείανσης/λαβής/σωλή- να επέκτασης (βλέπεεικόναC): – ➊ Ανοίξτε τον μοχλό σύσφιγξης(8). – ➋ Ανοίξτε το άγκιστρο ασφαλείας(7). – ➌ Απομακρύνετε μεταξύ τους τα μέχρι τώρα συνδεδεμένα

Κλείστε τη σύνδεση μεταξύ κεφαλής λείανσης/λαβής/σω- λήνα επέκτασης (βλέπεεικόναD): – ➍ Ανάλογα με την επιθυμητή σύνδεση σπρώξτε την κεφαλή λείανσης(10), τη λαβή(6) ή τους σωλήνες επέκτασης(9) μεταξύ τους. – ➎ Κλείστε το άγκιστρο ασφαλείας(7). – ➏ Πιέστε τον μοχλό σύσφιγξης(8) τόσο, ώστε να βρίσκεται σε ορθή γωνία με την κεφαλή λείανσης(10), τη λαβή(6) ή τον σωλήνα επέκτασης(9). – ➐ Σφίξτε την έκκεντρη βίδα(20) σταθερά. – ➑ Κλείστε τον μοχλό σύσφιγξης(8). Ελέγχετε πάντοτε, εάν όλα τα ενδιάμεσα εξαρτήματα με τα άγκιστρα ασφαλείας(7) και τους μοχλούς σύσφιγξης(8) είναι ασφαλισμένα και σταθερά συνδεδεμένα. Αναρρόφηση σκόνης/ροκανιδιών Οι σκόνες των υλικών μπορεί να είναι ανθυγιεινές. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργι- κές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων. Ορισμένες σκόνες θεωρούνται καρκινογόνες. – Χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση. – Φροντίζετε για τον καλό αερισμό του χώρου εργασίας. 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsΕλληνικά | 87 – Φοράτε πάντοτε μια μάσκα προστασίας με κατηγορία φίλ- τρου P2. Σύνδεση της αναρρόφησης σκόνης (βλέπεεικόναE) Ανάλογα με τον χρησιμοποιούμενο απορροφητήρας σκόνης, επιλέξτε μία από τις δύο δυνατότητες σύνδεσης: – Τοποθετήστε τον εύκαμπτο σωλήνα αναρρόφησης(21) στο στόμιο ξεφυσήματος(5) στη λαβή(6) και αφήστε τον να ασφαλίσει. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης(21) με έναν απορροφητήρα σκόνης. – Τοποθετήστε τον προσαρμογέα(22) στο στόμιο ξεφυσήματος(5) και αφήστε τον να ασφαλίσει. Τοποθετή- στε το ακροφύσιο(23) του απορροφητήρα σκόνης στον προσαρμογέα(22). Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε επεξεργαζόμενο κομμάτι. Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητή- ρες σκόνης. Για μεγάλες επιφάνειες χρησιμοποιείτε τον απορροφητήρα GAS35L/MAFC ή GAS55MAFC, επειδή αυτοί εξασφαλί- ζουν την απαραίτητη συνεχή ισχύ αναρρόφησης. Όταν εργάζεστε σε κάθετες επιφάνειες να κρατάτε το ηλεκτρι- κό εργαλείο κατά τέτοιο τρόπο, ώστε ο σωλήνας αναρρόφησης να δείχνει προς τα κάτω. Συναρμολόγηση/αποσυναρμολόγηση κλιπ εύκαμπτου σωλήνα/κλιπ καλωδίου (βλέπεεικόναF) Περάστε το κλιπ εύκαμπτου σωλήνα/κλιπ καλωδίου(24) πάνω στον εύκαμπτο σωλήνα αναρρόφησης(21). Τοποθετήστε το ηλεκτρικό καλώδιο στο αυλάκι καλωδίου του κλιπ εύκαμπτου σωλήνα/κλιπ καλωδίου. Για την αποσυναρμολόγηση αφαιρέστε το κλιπ εύκαμπτου σω- λήνα/κλιπ καλωδίου(24) από τον εύκαμπτο σωλήνα αναρρόφησης(21) και τραβήξτε το ηλεκτρικό καλώδιο έξω από το κλιπ εύκαμπτου σωλήνα/κλιπ καλωδίου.

Θέση σε λειτουργία u Προσέξτε την τάση δικτύου! Η τάση της πηγής ρεύματος πρέπει να ταυτίζεται με τα στοιχεία πάνω στην πινακίδα τύπου του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230V λειτουργούν και με τάση 220V. Προεπιλογή αριθμού στροφών Με τον τροχίσκο ρύθμισης της προεπιλογής του αριθμού στροφών(2) μπορείτε να προεπιλέξετε τον απαιτούμενο αριθ- μό στροφών επίσης και κατά τη διάρκεια της λειτουργίας. Οι υψηλότεροι αριθμοί σημαίνουν έναν υψηλό αριθμό στροφών, οι χαμηλοί αριθμοί έναν μικρό αριθμό στροφών. Η ηλεκτρονική σταθεροποίηση διατηρεί τον αριθμό στροφών σχεδόν σταθερό και χωρίς και με φορτίο και εξασφαλίζει την ομοιόμορφη απόδοση εργασίας. Η ηλεκτρονική ομαλή εκκίνηση περιορίζει τη ροπή στρέψης κατά τη θέση σε λειτουργία και αυξάνει έτσι τη διάρκεια ζωής του κινητήρα. Ενεργοποίηση/απενεργοποίηση u Βεβαιωθείτε, ότι μπορείτε να χειριστείτε τον διακόπτη On/Off, χωρίς να απελευθερώσετε τη λαβή. Για την ενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον διακόπτη On/Off(3) προς τα εμπρός, έτσι ώστε στον διακόπτη να εμφανίζεται «I». Για την απενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον διακόπτη On/Off(3) προς τα πίσω, έτσι ώστε στον δια- κόπτη να εμφανίζεται «0». Επισκόπηση εφαρμογών

Εσωτερικό/εξωτε- ρικό ρεύμα αέρα Ισχύς αναρρόφη-

Εξαιρετικά μαλα- κός/μαλακός Τοίχος/οροφή ➀ 6 2–4 από P180 Μεσαία σκληρότητα Τοίχος ➀ 6 4–6 από P120 Οροφή ➂ 1–5 (ιδανικά: 3) Εξαιρετικά σκληρός Τοίχος/οροφή ➀ σε ανώμαλη επι-

6 4–6 από P100 ➂ σε επίπεδη επι-

1–3 Bosch Power Tools 1 609 92A 8GW | (21.02.2023)88 | Ελληνικά Υποδείξεις εργασίας u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό ερ- γαλείο, προτού το εναποθέσετε. u Μην εναποθέτετε το ηλεκτρικό εργαλείο στα πλάγια. Ο δίσκος λείανσης θα μπορούσε έτσι να παραμορφωθεί μόνι-

u Το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για λει- τουργία ως σταθερό εργαλείο. Δεν επιτρέπεται π.χ. να σφιχτεί σε μια μέγγενη ή να στερεωθεί πάνω σε έναν πάγκο

Λείανση επιφανειών Θέστε το ηλεκτρικό εργαλείο σε λειτουργία, ακουμπήστε το με όλη την επιφάνεια λείανσης επάνω στην υπό κατεργασία επι- φάνεια και μετακινείτε το επάνω στο υπό κατεργασία τεμάχιο ασκώντας μέτρια πίεση. Η αφαίρεση υλικού και η εμφάνιση της λειασμένης επιφάνειας εξαρτώνται κυρίως από την επιλογή του φύλλου λείανσης, την προεπιλεγμένη βαθμίδα αριθμού στροφών και τη δύναμη προ-

Μόνο άψογα φύλλα λείανσης έχουν καλή λειαντική απόδοση και προστατεύουν το ηλεκτρικό εργαλείο. Η διάρκεια ζωής των φύλλων λείανσης αυξάνεται όταν εργάζε- σθε ασκώντας ομοιόμορφη πίεση. Η υπερβολική αύξηση της πίεσης δεν οδηγεί σε αύξηση της αφαίρεσης υλικού αλλά σε ισχυρότερη φθορά του ηλεκτρικού εργαλείου και του φύλλου λείανσης. Μη χρησιμοποιείτε πλέον ένα φύλλο λείανσης, με το οποίο έγι- νε επεξεργασία μετάλλου, για άλλα υλικά. Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα λείανσης Bosch. Λείανση κοντά στο περιθώριο (βλέπεεικόνεςG–H) Χάρη στον αποσπώμενο τομέα βούρτσας μπορείτε να μειώσε- τε την πλευρική απόσταση μεταξύ τοίχου/οροφής και δίσκου

– Κρατήστε την ασφάλιση(11) του τομέα βούρτσας(17) πα-

– Στρέψτε τον τομέα βούρτσας(17) προς τα εμπρός και αφαιρέστε τον. – Για την τοποθέτηση αγκιστρώστε τον τομέα βούρτσας(17) στην αντίθετη πλευρά της ασφάλισης(11) και στρέψτε τον προς την κεφαλή λείανσης(10), μέχρι να ασφαλίσει. Ρύθμιση της εσωτερικής/εξωτερικής ροής του αέρα Ανάλογα με το ύψος της υποπίεσης μπορεί να μειωθεί το αι- σθητό βάρος του εργαλείου. Ανάλογα με τον σκοπό χρήσης μπορείτε να αλλάξετε ανάμεσα σε διάφορους τρόπους λειτουργίας ροής αέρα. Γυρίστε τον μο- χλό ρύθμισης της δύναμης αναρρόφησης(12) σε μια από τις 3

Τύπος ροής αέρα Χρήση ① εξωτερική ροή

Ιδανική για λείανση τοίχων με μεγάλη ταχύτητα λείανσης και χωρίς υποπίεση ② μικτή εξωτερική και εσωτερική ροή

Μεσαία απόδοση λείανσης με δράση

③ μικτή εξωτερική και εσωτερική ροή

Ιδανική για λείανση οροφής, με χαμηλή ταχύτητα λείανσης, αλλά με υψηλή υποπίεση (δύναμη αναρρόφησης) για ένα μικρό αισθητό

Ρύθμιση της ισχύος αναρρόφησης Μπορείτε να ρυθμίσετε την ισχύ αναρρόφησης έτσι, ώστε να έχετε την προτιμώμενη εξισορρόπηση ανάμεσα στην ταχύτητα λείανσης και στην ισχύ αναρρόφησης. Η ρύθμιση μπορεί να πραγματοποιηθεί μόνο, όταν η εσωτερική ροή του αέρα είναι ενεργοποιημένη (θέση ③ στον πιο πάνω πίνακα). Προσαρμόστε την ισχύ αναρρόφησης με τον τροχίσκο ρύθμισης(1): – 1−5: Χαμηλή έως υψηλή δύναμη αναρρόφησης, κατάλλη- λη για λείανση οροφών – 6: Μέγιστη δύναμη αναρρόφησης, κατάλληλη για λείανση

Αρχίστε με μια χαμηλή ισχύ αναρρόφησης (θέση1) και αυξή- στε την αργά, μέχρι να επιτευχθεί μια αισθητή δύναμη προσπί-

Μια υψηλή ισχύς αναρρόφησης καθιστά δυνατή την ξεκούρα- στη λείανση σε οροφές και τοίχους. Μια πολύ δυνατά ρυθμι- σμένη ισχύς αναρρόφησης μπορεί να οδηγήσει σε κραδασμό του ηλεκτρικού εργαλείου και να επιδεινωθεί η συμπεριφορά

Σφάλματα – Αιτίες και αντιμετώπιση Αιτία Αντιμετώπιση Ο λειαντήρας ξηρής δόμησης (γυψοσανίδες) δε λειτουρ- γεί ομαλά και/ή «αναπηδά» πάνω στην επιφάνεια. Η δράση της αναρρόφησης εί- ναι πολύ ισχυρή. Μειώστε την ισχύ της αναρ- ρόφησης ή αλλάξτε, όταν χρειάζεται, σε εξωτερική αναρρόφηση. Ο στόκος ή το υπόστρωμα εί- ναι σκληρός. Μειώστε την ισχύ της αναρ- ρόφησης ή αλλάξτε, όταν 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsΕλληνικά | 89 Αιτία Αντιμετώπιση χρειάζεται, σε εξωτερική αναρρόφηση. Μειώστε τον αριθμό των

Η αφαίρεση του προς επεξεργασία υλικού είναι πολύ με-

Ο αριθμός στροφών του λεια- ντήρα ξηρής δόμησης είναι πολύ υψηλός. Μειώστε τον αριθμό των

Η δράση αναρρόφησης στον λειαντήρα ξηρής δόμησης εί- ναι πολύ ισχυρή. Μειώστε τη δράση αναρρόφη- σης ή αλλάξτε σε εξωτερική αναρρόφηση. Ο στόκος έχει μια μεγάλη ανα- λογία υλικού πλήρωσης ή είναι πάρα πολύ μαλακός. Ενεργοποιήστε την εξωτερική αναρρόφηση, ρυθμίστε τον τροχίσκο ρύθμισης της ισχύος αναρρόφησης στη βαθμίδα6, μειώστε σε εξαιρετικές περι- πτώσεις τον αριθμό των στρο-

Η κόκκωση του υλικού λείαν- σης είναι πολύ χοντρή. Χρησιμοποιήστε ένα φύλλο λείανσης με λεπτότερη κόκ-

Η ποιότητα της επιφανείας δεν είναι ιδανική. Η κόκκωση του υλικού λείαν- σης είναι πολύ χοντρή. Χρησιμοποιήστε ένα φύλλο λείανσης με λεπτότερη κόκ-

Οι χρόνοι στεγνώματος του στόκου δεν τηρήθηκαν. Προσέξτε τα φύλλα τεχνικών υποδείξεων και τις συστάσεις του κατασκευαστή. Η δράση της αναρρόφησης εί- ναι πολύ ισχυρή. Μειώστε την ισχύ αναρρόφη-

Ο στόκος έχει μια μεγάλη ανα- λογία υλικού πλήρωσης ή είναι πάρα πολύ μαλακός. Χρησιμοποιήστε ένα φύλλο λείανσης με λεπτότερη κόκ-

Το ενεργοποιημένο ηλεκτρικό εργαλείο εναποτέθηκε πάνω στην επιφάνεια (δημιουργία ραβδώσεων). Τοποθετήστε πρώτα το ηλε- κτρικό εργαλείο πάνω στην επιφάνεια και ενεργοποιήστε

Να εργάζεστε πάνω στην επι- φάνεια, να εργάζεστε πάντοτε με τον αποσπώμενο τομέα

Στην επιφάνεια υπάρχουν ραβδώσεις λείανσης. Η σκληρή βάση δίσκου λείαν- σης ακούμπησε λοξά πάνω στην επιφάνεια. Χρησιμοποιήστε μαλακή βάση δίσκου λείανσης με ενδιάμε- σο μαλακό δίσκο. Σε περίπτωση πάρα πολύ μα- λακού στόκου η βάση του δί- σκου λείανσης είναι πολύ σκληρή ή η κόκκωση του υλι- κού λείανσης είναι πολύ χο-

Χρησιμοποιήστε μαλακή βάση δίσκου λείανσης με ενδιάμε- σο μαλακό δίσκο. Επιλέξτε μια λεπτότερη κόκ- κωση του υλικού λείανσης. Αιτία Αντιμετώπιση Η δράση της αναρρόφησης είναι ανεπαρκής. Η ισχύς αναρρόφησης στον απορροφητήρα είναι πολύ χα-

Αυξήστε τη δύναμη αναρ- ρόφησης στον απορροφητή-

Ο αριθμός στροφών του λεια- ντήρα ξηρής δόμησης είναι πολύ υψηλός. Μειώστε τον αριθμό των

Η εσωτερική αναρρόφηση στον λειαντήρα ξηρής δόμη- σης είναι πολύ χαμηλή. Μειώστε την ισχύ αναρρόφη- σης ή αλλάξτε στην εξωτερική αναρρόφηση. Ο στόκος έχει μια μεγάλη ανα- λογία υλικού πλήρωσης ή είναι πάρα πολύ μαλακός. Ενεργοποιήστε την εξωτερική αναρρόφηση, ρυθμίστε τον τροχίσκο ρύθμισης της ισχύος αναρρόφησης στη βαθμίδα6, μειώστε σε εξαιρετικές περι- πτώσεις τον αριθμό των στρο-

Το κύριο φίλτρο του απορρο- φητήρα σκόνης είναι μπλοκα- ρισμένο/φραγμένο. Καθαρίζετε τακτικά το στοι- χείο του φίλτρου: – Δυνατότητα1: Θέστε τη ρύθμιση της δύναμης αναρρόφησης στη μέγιστη ισχύ αναρρόφησης. Κλεί- στε για 10δευτερόλεπτα με την παλάμη του χεριού το άνοιγμα του ακροφυσί- ου, του εύκαμπτου σωλήνα αναρρόφησης ή το άνοιγ- μα αναρρόφησης στον απορροφητήρα,ώσπου να αρχίσει ο αυτόματος καθα-

– Δυνατότητα2: Καθαρίστε το στοιχείο του φίλτρου μη- χανικά (αναρρόφηση). – Δυνατότητα3: Ελέγξτε το στοιχείο του φίλτρου για τυχόν ζημιά και φράξιμο. Τοποθετείτε τακτικά ένα νέο στοιχείο φίλτρου. Χρησιμοποιείται ένας σάκος σκόνης από κετσέ. Χρησιμοποιείτε έναν σάκο σκόνης απόρριψης. Ο εύκαμπτος σωλήνας αναρ- ρόφησης είναι φραγμένος ή τσακισμένος. Απομακρύνετε το φράξιμο ή εξαλείψετε το τσάκισμα. Το δοχείο της σκόνης του απορροφητήρα είναι γεμάτο. Αδειάστε το δοχείο της σκόνης του απορροφητήρα. Συντήρηση και σέρβις Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ- γασία στο ηλεκτρικό εργαλείο. Bosch Power Tools 1 609 92A 8GW | (21.02.2023)90 | Türkçe u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αε- ρισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια. Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να απο- φευχθεί έτσι κάθε κίνδυνος της ασφάλειας. Αλλαγή του εύκαμπτου σωλήνα σύνδεσης (βλέπεεικόναI) Για την αφαίρεση του εύκαμπτου σωλήνα σύνδεσης(18) λύ- στε τη βίδα του σφιγκτήρα του εύκαμπτου σωλήνα(25) με ένα κατσαβίδι και σηκώστε τον σφιγκτήρα του εύκαμπτου σωλήνα(25) μαζί με τον εύκαμπτο σωλήνας σύνδεσης(18). Αφαιρέστε τον σφιγκτήρα του εύκαμπτου σωλήνα(25). Τρα- βήξτε έξω στο άλλο άκρο του εύκαμπτου σωλήνα σύνδεσης(18) το εσωτερικό περίβλημα(26) της στερέωσης του εύκαμπτου σωλήνα(27). Κρατήστε το εσωτερικό περίβλημα(26) σταθερά και αφαιρέστε τον εύκαμπτο σωλήνα σύνδεσης(18). Για την τοποθέτηση ενός νέου εύκαμπτου σωλήνα σύνδεσης(18) κρατήστε το εσωτερικό περίβλημα(26) σταθε- ρά και περάστε μέσα τον νέο εύκαμπτο σωλήνα σύνδεσης(18) μέχρι τέρμα. Συναρμολογήστε τον σφιγκτήρα εύκαμπτου σωλήνα(25) στην άλλη πλευρά του εύκαμπτου σω- λήνα σύνδεσης(18). Τοποθετήστε την κεφαλή της βίδας έτσι, ώστε να μπορείτε να σφίξετε με ένα κατσαβίδι τον σφιγκτήρα του εύκαμπτου σωλήνα(25) χωρίς κόπο στην κεφαλή λείανσης(10) με μια ροπή στρέψης περίπου 2Nm. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμο- λόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επί- σης κάτω από: www.bosch‑pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Robert Bosch A.E. Ερχείας 37 19400 Κορωπί – Αθήνα Τηλ.: 210 5701258 Φαξ: 210 5701283 Email: [e-mail] www.bosch.com www.bosch-pt.gr Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση: www.bosch-pt.com/serviceaddresses

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλ-

Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη: * Λειαντήρας ξηρής
