| Mærke | Bosch |
| Model | GTR 550 Professional |
| Kategori | Pladesliber (elektrisk værktøj) |
| Nominel optaget effekt | 550 W |
| Tomgangshastighed | 340–910 o/min |
| Slibetallerks diameter | 215 mm |
| Slibeskivens diameter | 225 mm |
| Længde (kort / standard / lang version) | 1,1 m / 1,7 m / 2,3 m |
| Vægt (kort / standard version) | 4,1 kg / 4,8 kg (ifølge EPTA) |
| Strømforsyning | Net 230 V, jordstik |
| Hovedfunktioner | Tørslibning af gipsplader, lofter, indvendige/udvendige vægge, fjernelse af maling, lim og puds |
| Variabel hastighed | Ja, forvalg via hjul |
| Elektronisk konstant | Ja, opretholder hastighed under belastning |
| Blød start | Ja |
| Støvudsugningssystem | Integreret sugning med effektregulering og indvendig/udvendig luftstrøm |
| Sikkerhedsanordning | Sikkerhedskrog, spændingshåndtag, tænd/sluk-kontakt |
| Isoleret håndtag | Ja (isoleret grebsflade) |
| Udskifteligt slibetallerken | Ja (blød, halvhård osv.) |
| Kantnær slibning | Ja, aftageligt børstesegment |
| Støvsugerkompatibilitet | Slange diameter 45 mm; adapter 35/32 mm |
| Støjniveau (tryk / effekt) | 87 dB(A) / 95 dB(A), usikkerhed K=3 dB |
| Vibration (totalværdi) | ah < 2,5 m/s², K=1,5 m/s² |
| Vedligeholdelse og rengøring | Rengør jævnligt ventilationsåbninger; udskift forbindelsesslange om nødvendigt |
| Reservedele og reparationsmuligheder | Bosch service, reservedele tilgængelige; demontering mulig til vedligeholdelse |
| Beskyttelsesklasse | II (dobbelt isolering) |
Ofte stillede spørgsmål - GTR 550 Professional BOSCH
Brugerspørgsmål om GTR 550 Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elværktøj i PDF-format gratis! Find din vejledning GTR 550 Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GTR 550 Professional af mærket BOSCH.

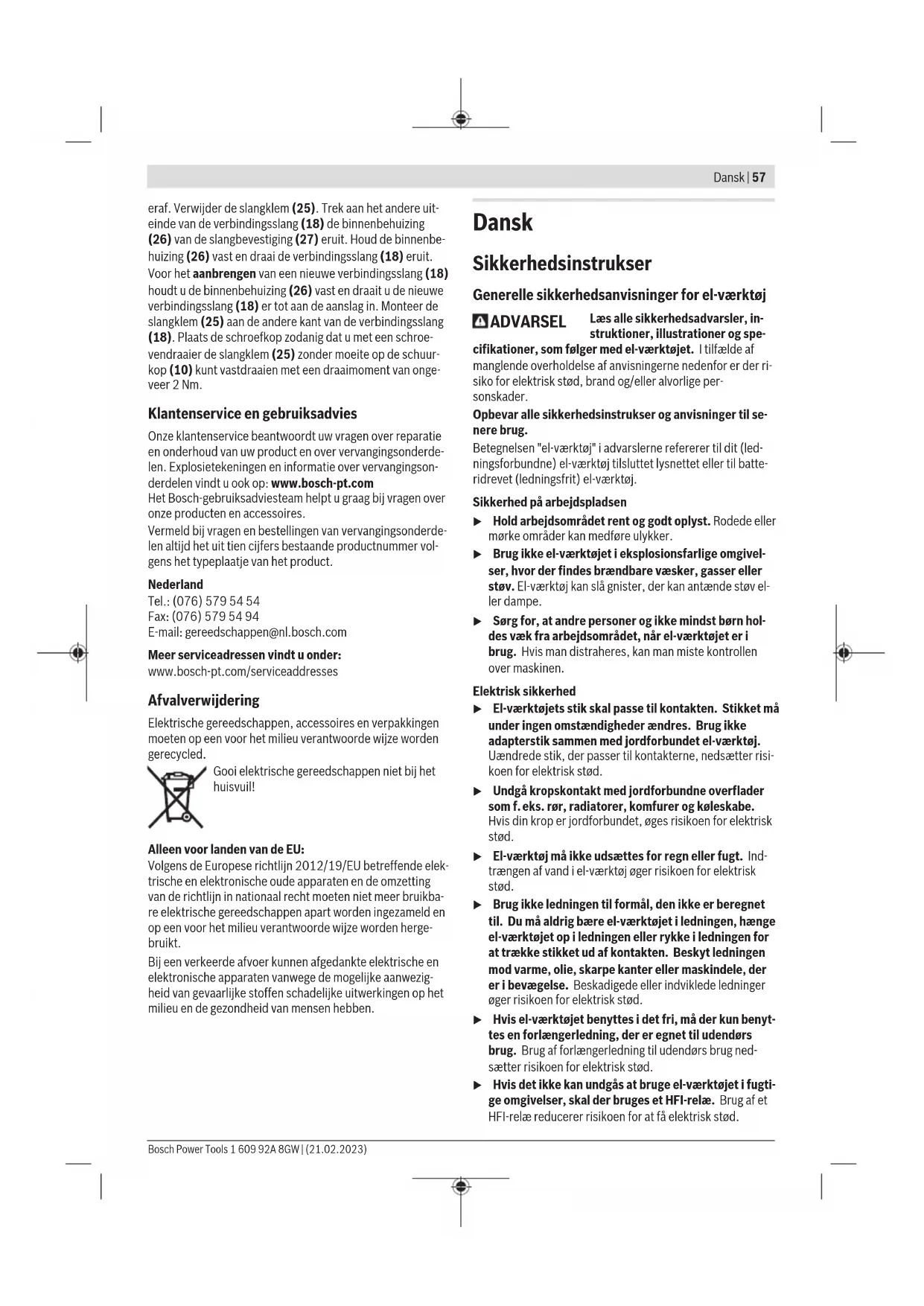

BRUGSANVISNING GTR 550 Professional BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
58 | Dansk
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
- Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
- Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instruk-
ser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsanvisninger for slibere
Brug kun el-værktøjet til tørslibning. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
Pas på, brandfare! Undgå overophedning af slibematerialet og sliberen. Tøm altid støvbeholderen før arbejdspauser. Slibestøvet i støvposen, mikrofilter, papirpose (eller i filterpose eller støvsugerfilteret) kan selvantænde under ugunstige betingelser. Særlig fare opstår, hvis slibestøv blandes med lakrester, polyurethanrester eller andre kemiske stoffer og det som er ved at blive slebet er varm efter lang tids arbejde.
▶ El-værktøjet må først lægges fra, när det står helt stille.
▶ Fastgør emnet. Et emne holdes bedre fast med spænde-anordninger eller skruestik end med hånden.
Hold godt fat om el-værktøjet med begge hænder under arbejdet, og sørg for, at du står sikkert. El-værktøjet føres mere sikkert med to hænder.
Slut el-værktøjet til et korrekt jordet strømnet. Stik og forlængerkabel skal være udstyret med beskyttelsesleder.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til tørslibning af spartlede elementvægge, af lofter og vægge på indendørs og udendørs samt til fjernelse af malingsrester, limrester og løs puds.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Indstillingshjul til sugeydelse
(2) Indstillingshjul til forvalg af omdrejningstal
(3) Tænd/sluk-knap
(4) Håndgreb (isoleret grebsflade)
(5) Udblæsningsstuds
(6) Grebsdel
(7) Sikringskrog
(8) Spændhändtag
(9) Forlængerrør
(10) Slibehoved
(11) Lås til børstesegment
(12) Insstillingsgreb til sugekraft
(13) Slibeblad ^a)
(14) Mellempolstring
(15) Skrue til slibeskive
(16) Slibeskive
(17) Børstesegment
(18) Forbindelsesslange
(19) Slibeskiveholder
(20) Excenterskrue
(21) Udsugningsslange ^a)
(22) Adapter til støvsugerdyse ^a)
(23) Støvsugerdyse ^a)
(24) Slange-/kabelklemme ^a)
(25) Slangeklemme
(26) Inderhus
(27) Slangefastgørelse
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i standardleveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Elementslibemaskine GTR 550 | |
| GTR 55-225 | |
| Varenummer | 3 601 GD4 0.. |
| Forvalg af omdrejningstal ● | |
| Konstantelektronik ● | |
| Softstart ● | |
| Nominel optagen effekt W 550 | |
| Omdrejningstal, ubelastet n_o o/min 340-910 | |
| Slibeskivediameter mm 215 | |
| Elementslibemaskine GTR 550 | |
| GTR 55-225 | |
| Slibebladsdiameter mm 225 | |
| kompatibel udsugningsslan-ge (diameter) | mm 45 |
| kompatibel støvsugerdyse (diameter) | mm 45/35/32 |
| Længde, kort version (uden forlængerrør) | m 1,1 |
| Længde, standardversion (med 1 forlængerrør) ^A) | m 1,7 |
| Længde, lang version (med 2 forlængerrør) | m 2,3 |
| Vægt iht. EPTA-Procedure 01:2014 | |
| - Kort version kg 4,1 | |
| - Standardversion kg 4,8 | |
| Kapslingsklasse | ± /I |
A) Standardlevering
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.
Værdierne kan varierer afhængigt af produktet samt anvendelses- og miljøbetingelserne. Du kan finde flere oplysninger under www.bosch-professional.com/wac.
Støj-/vibrationsinformation
Støjemissionsværdier fundet iht. EN 62841-2-4.
El-værktøjets A-vægtede støjniveau er typisk:
Lydtrykniveau 87 dB(A); Lydeffektniveau 95 dB(A). Usikkerhed K = 3 dB.
Brug høreværn!
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-4:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
60 | Dansk
Montering
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Skift af slibeblad (se billede A)
For at afmontere af slibebladet (13) skal du løfte det i siden og trække det af mellempolstringen (14).
Fjern snavs og støv fra mellempolstringen (14), f.eks. med en pensel, før påsætning af et nyt slibeblad.
Overfladen på mellempolstringen (14) er fremstillet af et burrebåndsmateriale, så slibeblade med burrebåndslukning hurtigt og nemt kan fastgøres.
Tryk slibebladet (13) fast på undersiden af mellempolstringen (14).
For at sikre en optimal støvudsugning er det vigtigt, at udstansningerne i slibebladet (13) stemmer overens med udstansningerne i mellempolstringen (14) og hullerne i slibeskiven (16).
Bemærk! Hvis du bruger mellemhårde slibeskiver (tilbehør), skal du ikke bruge nogen mellempolstring (14), da slibebladet (13) fastgøres direkte på slibeskiven (16). Bortset fra dette foretages udskiftningen som beskrevet her.
Valg af slibetallerken
| Slibeskivesæt, blødtA)(2 608 000 766) | – Til universel brug på jævne og buede overflader– Sættet består af bløde slibeskiver og mellempolstring (2 608 000 765). Slibeskiven må kun anvendes sammen med mellempolstring. |
| Slibeskive, middelhård(2 608 000 764) | – høj afvirkningsgrad, ideel til hårdt puds og til fjernelse af vægmaling– til brug på jævne overflader– Optimal udsugningsfunktion letter arbejdet ved brug af støvsuger. |
A) Standardlevering
Udskiftning af mellempolstring (se billede A)
Når du bruger den bløde slibeskive (medfølger som standard), skal du altid bruge mellempolstring (14).
Når du afmonterer mellempolstringen (14), skal du løfte det i siden og trække det af slibeskiven (16).
Fjern snavs og støv fra slibeskiven (16), f.eks. med en pensel, før påsætning af en ny mellempolstring.
Overfladen på slibeskiven (16) er fremstillet af et burrebåndsmateriale, så mellempolstringen hurtigt og nemt kan fastgøres.
Tryk mellempolstringen (14) fast på undersiden af slibetallerkenen (16).
For at sikre en optimal støvudsugning er det vigtigt, at udstansningerne i mellempolstringen (14) stemmer overens med hullerne i slibeskiven (16).
Skift af slibeskive (se billede B)
Bemærk: Udskift straks en beskadiget slibetallerken (16).
Træk slibebladet (13) og mellempolstringen (14) af. Skru skruen (15) helt ud, og tag slibeskiven (16) af. Sæt den nye slibeskive (16) på, og spænd skruen igen.
Bemærk: Sørg ved påsætning af slibetallerkenen for, at medbringerens fortandinger når ind i slibetallerkenens udsparinger.
Bemærk: En beskadiget slibetallerkenholder må kun udskiftes af en autoriseret kundeservice for Bosch-elværktøj.
Udtagning/indsættelse af forlængerrør (se billede C-D)
Isæt kun forlængerrørene (9) ved behov: Når du arbejder uden forlængerrør, reduceres den kraftanvendelse, der er nødvendig for slibningen.
Bemærk: Der må maks. anvendes 2 forlængerrør.
Løsn forbindelsen mellem slibehoved/grebsdel/forlængerrør (se billede C):
- ① Åbn spændearmen (8).
- ② Åbn sikringskrogen (7).
- ③ Træk de forbundne dele fra hinanden.
Lås forbindelsen mellem slibehoved/grebsdel/forlængerrør (se billede D):
- ④ Skub slibehoved (10), grebsdel (6) og forlængerrør (9) ind i hinanden afhængigt af den ønskede forbindelse.
- ⑤ Luk sikringskrogen (7).
- ⑥ Tryk spændearmen (8) sammen, så den står vinkelret i forhold til slibehoved (10), grebsdel (6) og forlængerrør (9).
- ⑦ Spænd excenterskruen (20).
- ⑧ Luk spændearmen (8).
Kontrollér altid, om alle forbindelsesdelene er låst i sikringskrogen (7) og spændehåndtagene (8) og forbundet.
Støv-/spånudsugning
Støv fra materialer kan være sundhedsskadeligt. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Visse støvtyper er kræftfremkaldende.
- Brug helst en støvopsugning, der egner sig til materialet.
- Sørg for god udluftning af arbejdspladsen.
- Brug altid åndedrætsværn med filterklasse P2.
Tilslutning af støvudsugning (se billede E)
Vælg en af de to tilslutningsmuligheder afhængigt af den anvendte støvsuger:
- Sæt udsugningsslangen (21) ind i udblæsningsstudsen (5) på grebsdelen (6), og lad den gå i indgreb. Forbind udsugningsslangen (21) med en støv- suger.
- Sæt adapteren (22) ind i udblæsningsstudsen (5), og lad den gå i indgreb. Sæt dysen (23) fra støvsugeren ind i adapteren (22).
Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.
Brug støvsugeren GAS 35 L/M AFC eller GAS 55 M AFC til store overflader, da de garanterer den nødvendige kontinuerlige sugeydelse.
Ved arbejde på lodrette flader skal elværktøjet holdes, så udsugningsslangen peger nedad.
Montering/afmontering af slange-/kabelklemme (se billede F)
Kræng slange-/kabelklemmen (24) over udsugningsslangen (21). Sæt netkablet i kabelnoten på kabel-/kabelklemmen.
Når du skal afmontere, skal du trække slange-/kabelklemmen (24) af udsugningsslangen (21) og trække netkablet ud af slange-/kabelklemmen.
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Forvælg omdrejningstal
Med indstillingshjulet til forvalg af omdrejningstal (2) kan du forvælge det nødvendige omdrejningstal under drift. Højere tal betyder et højt omdrejningstal, mens lavere tal betyder et lavt omdrejningstal.
Konstantelektronikken holder omdrejningstallet stort set konstant ved tomgang og belastning og sikrer en ensartet arbejdsydelse.
Den elektroniske softstart begrænser drejningsmomentet ved tilkobling og forlænger motorens levetid.
Tænd/sluk
- Kontrollér, at du kan trykke på tænd/sluk-knappen uden at slippe håndtaget.
El-værktøjet tændes, ved at tænd/sluk-kontakten (3) skubbes fremad, så tegnet "I" bliver synligt på kontakten.
El-værktøjet slukkes ved at skubbe tænd/sluk-kontakten (3) bagud, så tegnet "0" vises på kontakten.
Oversigt over anvendelse
| Spartel/gipshårdhed | Væg/loft | indvendig/udven-dig luftstrøm | Sugeydelse Omdrejningstal-strin | Kornstørrelse sli-beblad | |
 |  |  | |||
Meget blød/blød Væg/loft ① 6 2-4 Fra P180
Middel hårdhed Væg ① 6 4-6 Fra P120
Loft ③ 1-5 (optimal: 3)
Meget hård Væg/loft ① ved ujævn over-
6 4-6 Fra P100
flade
③ ved jævn over- 1-3 flade
Arbejdsvejledning
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
▶ Vent, til el-værktøjet står helt stille, før du lægger det fra dig.
Læg ikke el-værktøjet på siden. Derved kan slibetallerkenen deformeres vedvarende.
▶ El-værktøjet er ikke egnet til stationær drift. Det må f.eks. ikke fastspændes i et skruestik eller fastgøres på en arbejdsbænk.
Slibning af flader
Tænd elværktøjet, sæt det med hele slibefladen på underlaget, der skal bearbejdes, og bevæg det hen over emnet med et moderat tryk.
Mængden af fjernet materiale og slibebilledet afgøres primært af det valgte slibeblad, det forvalgte omdrejningstal og pressetrykket.
Kun fejlfri slibeblade giver en god slibeeffekt og skåner elværktøjet.
Sørg for et ensartet pressetryk for at forlænge slibebladets levetid.
62 | Dansk
Et for højt pressetryk giver ikke et bedre sliberesultat, men øger blot slitagen på elværktøjet og slibebladet.
Brug aldrig et slibeblad, som har været brugt til bearbejdning af metal, på andre materialer.
Brug kun originalt Bosch-slibetilbehør.
Slibning langs kanter (se billede G-H)
Via det aftagelige børstesegment kan du reducere afstanden i siden mellem væg/loft og slibeskiven.
- Hold låsen (11) til børstesegmentet (17) indtrykket.
- Sving børstesegmentet (17) fremad, og træk den af.
- Ved isætning skal du fastgøre børstesegmentet (17) i den modsatte side af låsen (11) og svinge slibehovedet (10), indtil det går i indgreb.
Indstilling af indvendig/udvendig luftstrøm
Afhængigt af størrelsen af undertrykket kan værktøjets faktiske vægt reduceres.
Afhængigt af anvendelsesformålet kan du indstille luftstrømmen til forskellige driftstilstande. Drej indstillingsgrebet til indstilling af sugekraft (12) til en af de 3 positioner.
| Kontaktstilling Typen af luftstrøm | Brug | |
 | 1 ekstern luftstrøm | Ideel til slibning af vægge med høj slibehastighed og uden undertryk |
 | 2 blandet ekstern og intern luftstrøm | Middel slibeydelse med undertryksvirkning |
 | 3 blandet ekstern og intern luftstrøm | Ideel til slibning af lofter, med lav slibehastighed, men højt undertryk (sugekraft) til en lav faktisk værk-tøjsvægt |
Indstilling af sugeydelse
Du kan indstille sugeydelsen, så du opnår den foretrukne balance mellem slibehastighed og sugeydelse. Reguleringen kan kun foretages, hvis den indvendige luftstrøm er aktiveret (positionen ③ i tabellen ovenfor).
Tilpas sugeydelsen med indstillingshjulet (1):
- 1-5: laveste til højeste sugekraft, egnet til slibning af lofter
- 6: højeste sugekraft, egnet til slibning af vægge Start med en lav sugeydelse (stillingen 1), og forøg langsomt ydelsen, indtil der er indstillet et mærkbart pressetryk.
En høj sugeydelse sikrer en mindre trættende slibning af lofter og vægge. Hvis sugeydelsen er indstillet for højt, kan elværktøjet begynde at ryste, så det bliver vanskelige at styre.
Fejl - årsager og afhjælpning
| Årsag Afhjælpning | |
| Elementslibemaskinen kører ikke eller hopper hen over overfladen. | |
| Sugeeffekten er indstillet for højt. | Reducer sugeydelsen, eller sluk den eksterne udsugning efter behov. |
| Spartelmassen eller underlaget er hårdt. | Reducer sugeydelsen, eller sluk den eksterne udsugning efter behov. |
| Reducer omdrejningstallet. | |
Der fjernes for meget materiale.
| Omdrejningstallet er indstillet for højt på elementslibemaskinen. | Reducer omdrejningstallet. |
| Elementslibemaskinens sugeeffekt er indstillet for højt. | Reducer sugeeffekten, eller skift indstilling af den eksterne udsugning. |
| Spartelmaterialet har for høj andel af fyldstof eller er meget blødt. | Tænd den eksterne udsugning, indstil indstillingshjulet til sugeydelse på trin 6, reducer omdrejningstallet i ekstreme tilfælde. |
| Slibemidlets kornstørrelse er for grov. | Brug et slibeblad med fin kornstørrelse. |
Overfladekvaliteten er ikke optimal.
| Slibemidlets kornstørrelse er for grov. | Brug et slibeblad med fin kornstørrelse. |
| Spartelmaterialets tørretid er ikke blevet overholdt. | Følg angivelserne i de tekniske datablade og producentens anbefalinger. |
| Sugeeffekten er indstillet for højt. | Reducer sugeydelsen. |
| Spartelmaterialet har for høj andel af fyldstof eller er meget blødt. | Brug et slibeblad med fin kornstørrelse. |
| Det kørende el-værktøjet blev sat an mod overfladen (stribedannelse). | Sæt el-værktøjet på, før du tænder det. |
| Når du arbejder på fladen, skal du altid arbejde med det aftagelige børstesegment. |
Der er slibestriber på overfladen.
| Den hårde slibeskive blev sat skråt an mod overfladen. | Brug en blød slibeskive med mellempolstringen. |
| Ved meget blødt spartelmateriale er slibeskiven for hård, eller kornstørrelsen af slibemidlet er for grov. | Brug en blød slibeskive med mellempolstringen. |
| Vælg et slibemiddel med finere kornstørrelse. |
Årsag Afhjælpning
Udsugningsvirkningen er utilstrækkelig.
| Støvsugerens udsugningseffekt er for lav. | Forøg støvsugerens sugekraft. |
| Omdrejningstallet er indstillet for højt på elementslibemaskinen. | Reducer omdrejningstallet. |
| Den indvendige udsugning på elementslibemaskinen er for lav. | Reducer sugeydelse, eller skift indstilling af den eksterne udsugning. |
| Spartelmaterialet har for høj andel af fyldstof eller er meget blødt. | Tænd den eksterne udsugning, indstil indstillingshjulet til sugeydelse på trin 6, reducer omdrejningstallet i ekstreme tilfælde. |
| Støvsugerens hovedfilter er blokeret/tilstoppet. | Rengør ofte filterelementet:– Mulighed 1: Indstil sugekraftreguleringen på maksimal sugeydelse. Anbring håndfladen på dyse-, udsugningsslange- eller indsugningsåbningen på støvsugeren i 10 sekunder, indtil den automatiske rengøring starter.– Mulighed 2: Rengør filterelementet mekanisk (udsugning).– Mulighed 3: Kontrollér filterelementet for skader og tilstopning. Anvend ofte et nyt filterelement. |
| Der anvendes en fleece-støvpose. | Brug en pose til støvfri bortskaffelse. |
| Udsugningsslangen er tilstoppet eller bukket. | Fjern tilstopningen, eller af-hjælpe bukket. |
| Støvbeholderen på støvsugeren er fuld. | Tøm støvsugerens støvbeholder. |
Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
- El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Udskiftning af forbindelsesslange (se billede I)
Hvis du vil fjerne forbindelsesslangen (18), skal du løsne skruen på slangeklemmen (25) med en skruetrækker og løfte slangeklemmen (25) af sammen med forbindelsesslangen
(18). Tag slangeklemmen (25) af. Træk i den anden ende af forbindelsesslangen (18) inderhuset (26) til slangefastgørelsen (27) ud. Hold fast i inderhuset (26), og skru forbindelsesslangen (18) ud.
Hvis du vil isætte en ny forbindelsesslange (18), skal du holde fast om inderhuset (26) og skrue den nye forbindelsesslange (18) i til anslag. Monter slangeklemmen (25) på den anden side af forbindelsesslangen (18). Anbring skruehovedet, så du med en skruetrækker nemt kan efterspænde slangeklemmen (25) på slibehovedet (10) med et tilspændingsmoment på cirka 2 Nm.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
Svensk
Säkerhetsanvisningar
Sikkerhetsanvisninger
a) Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
| Gipsplatesliper GTR 550 | |
| GTR 55-225 | |
| Artikkelnummer | 3 601 GD4 0.. |
| Turtallsinnstilling ● | |
| Konstantelektronikk ● | |
| Mykstart ● | |
| Opptatt effekt W 550 | |
| Tomgangsturtall n0 o/min 340–910 | |
| Diameter på slipeskive mm 215 | |
| Slipebladdiameter mm 225 | |
| Egnet sugeslange (diameter) mm 45 | |
| Egnet støvsugermunnstykke (diameter) | mm 45/35/32 |
| Lengde på kort versjon (uten forlengerrør) | m 1,1 |
| Lengde på standardversjon (med 1 forlengerrør)A) | m 1,7 |
| Lengde på lang versjon (med 2 forlengerrør) | m 2,3 |
| Vekt i samsvar med EPTA-Procedure 01:2014 | |
| - Kort versjon kg 4,1 | |
| - Standardversjon | kg 4,8 |
| Kapslingsgrad | ⊕/I |
A) Standardleveransens innhold
Merknad: Hvis slipeskiven (16) er skadet, må du skifte den ut umiddelbart.
tomgang og last og sikrer jevn effekt.
Den elektroniske mykstarten begrenser dretjernommentet när verktøyet slås på og forlenger motorens levetid.
- Hold lasen.(11) til børstedelen.(17) inntrykt.
- Swing barstedelenil(17) forever, og ta den av.
Overflatekvaliteten er ikke optimal.
Det er slipemerker på overflaten.
Sugevirkningen er utilstrekkelig.
Elektroverktøy må ikke kastes i vanlig søppel!
