| Značka | Bosch |
| Model | GTR 550 Professional |
| Kategória | Brúska na sadrokartón (elektrické náradie) |
| Menovitý príkon | 550 W |
| Otáčky naprázdno | 340–910 ot/min |
| Priemer brúsneho taniera | 215 mm |
| Priemer brúsneho kotúča | 225 mm |
| Dĺžka (krátka / štandardná / dlhá verzia) | 1,1 m / 1,7 m / 2,3 m |
| Hmotnosť (krátka / štandardná verzia) | 4,1 kg / 4,8 kg (podľa EPTA) |
| Napájanie | Sieť 230 V, uzemnená zásuvka |
| Hlavné funkcie | Suché brúsenie sadrokartónových priečok, stropov, vnútorných/vonkajších stien, odstraňovanie farieb, lepidiel a omietok |
| Variabilné otáčky | Áno, predvoľba kolieskom |
| Elektronická konštantná rýchlosť | Áno, udržiavanie otáčok pri zaťažení |
| Mäkký štart | Áno |
| Systém odsávania | Integrované odsávanie s nastavením výkonu a vnútorným/vonkajším prúdením vzduchu |
| Bezpečnostné zariadenie | Bezpečnostný hák, upínacia páka, spínač Zap./Vyp. |
| Izolovaná rukoväť | Áno (izolovaná plocha úchopu) |
| Vymeniteľný brúsny tanier | Áno (pružný, polotvrdý, atď.) |
| Brúsenie na okraj | Áno, odnímateľný segment kefy |
| Kompatibilita s vysávačom | Priemer hadice 45 mm; adaptér 35/32 mm |
| Hladina hluku (tlak / výkon) | 87 dB(A) / 95 dB(A), neistota K=3 dB |
| Vibrácie (celková hodnota) | ah < 2,5 m/s², K=1,5 m/s² |
| Údržba a čistenie | Pravidelne čistite vetracie štrbiny; v prípade potreby vymeňte spojovaciu hadicu |
| Náhradné diely a opraviteľnosť | Servis Bosch, náhradné diely k dispozícii; možná demontáž pre údržbu |
| Trieda ochrany | II (dvojitá izolácia) |
Často kladené otázky - GTR 550 Professional BOSCH
Otázky používateľov k GTR 550 Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické náradie vo formáte PDF zadarmo! Nájdite svoj návod GTR 550 Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GTR 550 Professional značky BOSCH.
NÁVOD NA OBSLUHU GTR 550 Professional BOSCH
sk Pôvodný návod na použitie
Popis výrobku a výkonu
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit prach alebo výpary.
Nedovol'te detom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptylovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo po-
hybujúcich sa súčasti. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

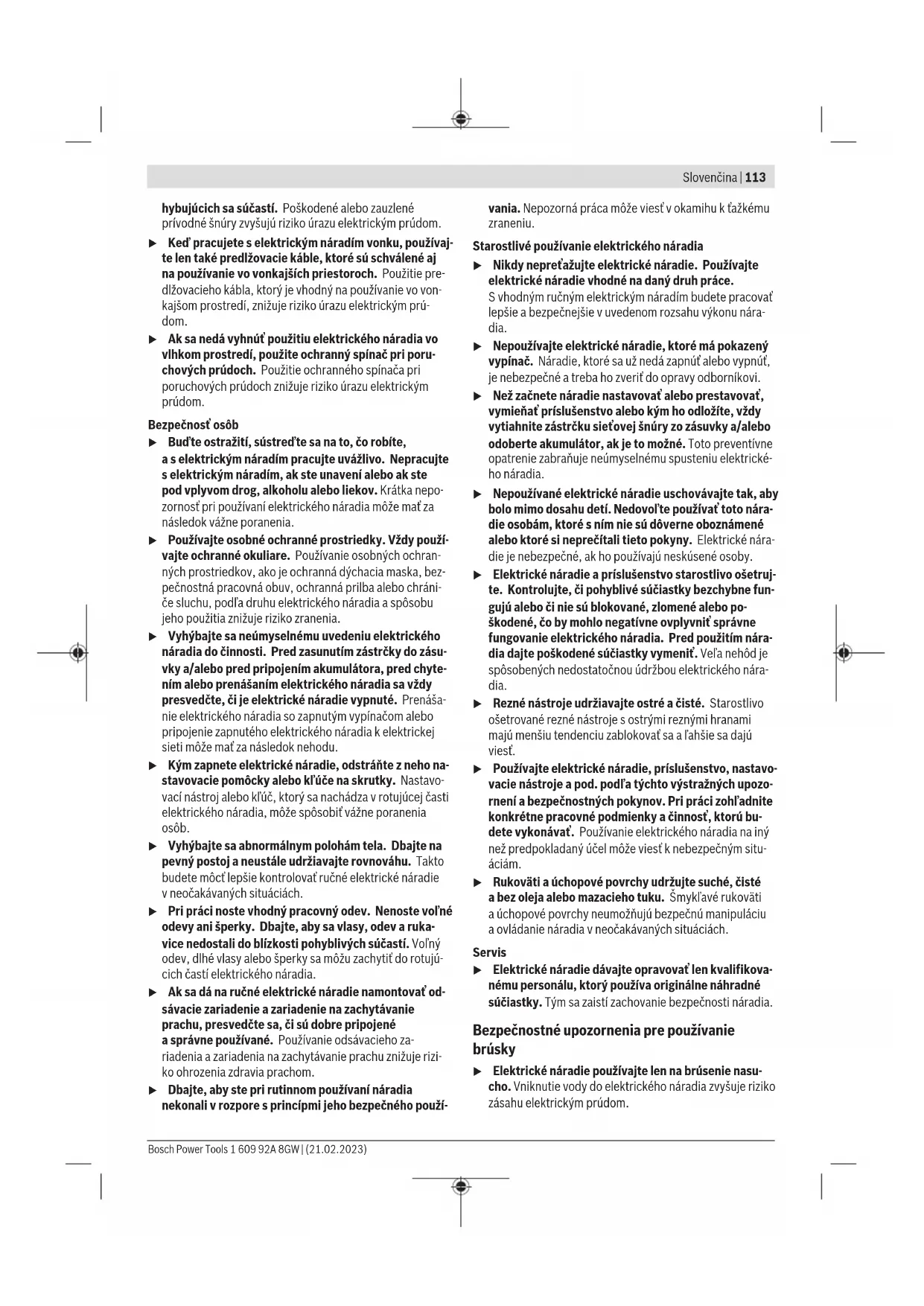

Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovat' odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného použí-
vania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára-
dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečitali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávat’. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Bezpečnostné upozornenia pre používanie brúsky
Elektrické náradie používajte len na brúsenie nasucho. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
114 | Slovenčina
Pozor, nebezpečenstvo požiaru! Zabráňte prehriatiu brúseného materiálu a brúsky. Pred prestávkou v práci nádobu na prach vždy vyprázdníte. Prach z brúsenia vo vrecku na prach, mikrofiltri, papierovom vrecku (alebo vo filtračnom vrecku alebo filtri vysávača) sa môže pri nepriaznivých podmienkach samovoľne vznietit. Mimoriadne nebezpečenstvo hrozí vtedy, ked' je prach z brúsenia zmiešaný so zvyškami laku, polyuretánu alebo iných chemických látok a opracovávaný materiál je po dlhej práci horúci.
▶ Počkajte na úplné zastavenie ručného elektrického náradia, až potom ho odložte.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
Elektrické náradie pripojte k riadne uzemnenej elektrickej sieti. Zásuvka a predlžovací kábel musia mat funkčný ochranný vodič.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozor- nenia a pokyny. Nedodržiavanie bezpečnost- ných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Elektrické náradie je určené na suché brúsenie tmelených stien suchých stavieb, stropov a stien v interiéri a exteriéri a na odstraňovanie farebných náterov, zvyškov lepidla a volnej omietky.
Vyobrazené komponenty
Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.
(1) Nastavovacie koliesko výkonu nasávania
(2) Nastavovacie koliesko predvol'by otáčok
(3) Vypínač
(4) Rukovät (izolovaná úchopová plocha)
(5) Vyfukovací nátrubok
(6) Úchopový diel
(7) Poistné háčiky
(8) Upínacia páčka
(9) Predlžovacia rúra
(10) Brúsna hlava
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Sadrokartonárska brúská GTR 550 | |
| GTR 55-225 | |
| Vecné číslo | 3 601 GD4 0.. |
| Predvol'ba otáčok ● | |
| Konštantná elektronika ● | |
| Pozvol'ný rozběh ● | |
| Menovitý príkon W 550 | |
| Vol'noběžné otáčky n_o min | ^-1 340 - 910 |
| Priemer brúsneho taniera mm 215 | |
| Priemer brúsneho kotúča mm 225 | |
| Kompatibilná odsávacia hadica (priemer) | mm 45 |
| Kompatibilná dýza vysávača (priemer) | mm 45/35/32 |
| DÍžka krátkej verzie (bez predlžovacej rúry) | m 1,1 |
| DÍžka štandardnej verzie (s 1 predlžovacou rúrou) ^A) | m 1,7 |
| DÍžka dlhej verzie (s 2 predlžovacími rúrami) | m 2,3 |
| Hmotnosť podľa EPTA-Procedure 01:2014 | |
| – Krátka verzia kg 4,1 | |
| – Štandardná verzia kg 4,8 | |
| Trieda ochrany /I | ⊕ |
| A) Štandardný rozsah dodávkyÚdaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje lišít.Hodnoty sa môžu lišít podľa výrobku a závisia od podmienok použitia a prostredia. ďalšie informácie na adresewww.bosch-professional.com/wac. | |
Informácia o hlučnosti/vibráciách
Hodnoty emisií hluku zistené podľa EN 62841-2-4.
Celkové hodnoty vibrácií a _h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-4:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na elektrickom náradí vytiahnite sietovú zástrčku zo zásuvky.
Výmena brúsneho listu (pozri obrázok A)
Pri odoberaní brúsneho listu (13) ho zboku nadvihnite a stiahnite z medzipodložky (14).
Povrch medzipodložky (14) pozostáva zo suchého zipsu, aby sa brúsne listy dali suchým zipsom rýchlo a jednoducho upevnit.
Brúsny list (13) pevne pritlačte na dolnú stranu medzipodložky (14).
Aby bolo zaručené optimálne odsávanie prachu, dbajte na to, aby sa výrezy v brúsnom liste (13) zhodovali s otvormi na medzipodložke (14) a s otvormi na brúsnom tanieri (16).
Upozornenie: Pri použití polotvrdého brúsneho taniera (príslušenstvo) nie je potrebná žiadna medzipodložka (14), brúsny list (13) sa upevnuje priamo na brúsny tanier (16). Inak výmena prebieha podľa tu uvedeného opisu.
Vol'ba brúsneho taniera
| Súprava mäkkého brúsneho taniera ^1) (2 608 000 766) | - na univerzálné použitie na rovných a zaoblených povrchoch- Súprava obsahuje mäkký brúsny tanier a medzipodložku(2 608 000 765). Brúsny tanier sa smie používať len s medzipodložkou. |
| Polotvrdý brúsny tanier(2 608 000 764) | - vysoký úberový výkon, ideálny na tvrdú omietku a odstraňovanie starých nástenných farieb- vhodný na rovné plochy- Optimálna odsávacia podpora ulťahčuje prácu pri použití vysávača. |
A) Štandardný rozsah dodávky
Výmena medzipodložky (pozri obrázok A)
Pri použití mäkkého brúsneho taniera (štandardný rozsah dodávky) je nutné vždy používať medzipodložku (14).
Pri odoberani medzipodložky (14) nadvihnite medzipodložku zboku a snímte ju z brúsneho taniera (16).
Pred založením novej medzipodložky odstráňte nečistoty a prach z brúsneho taniera (16), napr. štetcom.
Povrch brúsneho taniera (16) je zo suchého zipsu, aby sa medzipodložky dali rýchlo a jednoducho upevnit.
Medzipodložku (14) pevne pritlačte na spodnú stranu brúsneho taniera (16).
Aby bolo zaručené optimálne odsávanie prachu, dbajte na to, aby sa výrezy medzipodložky (14) zhodovali s otvormi na brúsnom tanieri (16).
Výmena brúsneho taniera (pozri obrázok B)
Upozornenie: Poškodený brúsny tanier (16) okamžite vymeňte.
Snímte brúsny list (13) a medzipodložku (14). Skrutku (15) úplne vyskrutkujte von a odoberte brúsny tanier (16). Nasadte nový brúsny tanier (16) a skrutku znova utiahnite.
Upozornenie: Pri zakladaní brúsneho taniera dbajte na to, aby ozubenie unášača zapadlo do výrezov brúsneho taniera.
Upozornenie: Poškodený brúsny tanier smie vymieňať len autorizovaný zákaznícky servis pre elektrické náradie Bosch.
Nasadenie/odobratie predlžovacej rúry (pozri obrázky C–D)
Predlžovacie rúry (9) používajte, iba ak je to potrebné: Práca bez predlžovacej rúry výrazne znižuje vynaloženú silu potrebnú na brúsenie.
Upozornenie: Možno použit maximálne 2 predlžovacie rúry.
Povol'te spojenie medzi brúsnou hlavou/úchopovým dielom/predlžovacou rúrou (pozri obrázok C):
- ① Otvorte upínaciu páčku (8).
- ② Otvorte poistný háčik (7).
- ③ Rozoberte doteraz spojené diely.
116 | Slovenčina
Zatvorte spojenie medzi brúsnou hlavou/úchopovým dielom/predlžovacou rúrou (pozri obrázok D):
- 4 Podl'a želaného spojenia zasuňte do seba brúsnu hlavu (10), úchopový diel (6) alebo predlžovaciu rúru (9).
- ⑤ Zatvorte poistný háčik (7).
- ⑥ Tlačte upínaciu páčku (8) dovtedy, kým nie je v pravom uhle k brúsnej hlave (10), úchopovému dielu (6) alebo predlžovacej rúre (9).
- ⑦ Utiahnite excentrickú skrutku (20).
- ⑧ Zatvorte upínaciu páčku (8).
Vždy skontrolujte, či sú všetky spojovacie diely zaistené a pevne spojené poistnými háčikmi (7) a upínacími páčkami (8).
Odsávanie prachu a triesok
Prach z materiálov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochorenia dýchacích ciest používatel’a alebo osôb, ktoré sa nachádzajú v blízkosti.
Niektoré typy prachu sú považované za rakovinotvorné.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
– Vždy noste ochrannú dýchaciu masku s triedou filtra P2.
Pripojenie odsávania prachu (pozri obrázok E)
Zvolte podľa používaného vysávača jednu alebo obidve možnosti pripojenia:
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.
Pri veľkých povrchoch používajte vysávač GAS 35 L/M AFC alebo GAS 55 M AFC, pretože tie zaručujú potrebný nepretržitý nasávací výkon.
Pri práci na zvislých plochách držte ručné elektrické náradie vždy tak, aby odsávacia hadica smerovala na dolnú stranu.
Montáž/demontáž spony na hadicu/kábel (pozri obrázok F)
Uvedenie do prevádzky
Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovat's údajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230 V sa môže prevádzkovat' aj s napätím 220 V.
Predvol'ba otáčok
Nastavovacím kolieskom predvol'by otáčok (2) môžete predvolit potrebné otáčky aj počas prevádzky. Vyššie čísla znamenajú vysoké otáčky, nízke čísla nízke otáčky.
Konštantná elektronika udržiava počet otáčok pri vol'nobehu a pri zaťažení na približne rovnakej úrovni, a tým zabezpečuje rovnomerný pracovný výkon náradia.
Elektronicky regulovaný pozvolný rozbeh obmedzuje krútiaci moment náradia pri zapnutí a predlžuje životnosť motora.
Zapnutie/vypnutie
| Tvrdosť tmelu/sadry | Stena/strop | Interný/externý průd vzduchu | Nasávací výkon Stupeň otáčok Zrinitosť brúsneho listu | |
 |  |  | ||
Mimoriadne mäkká/ Stena/strop ① 6 2–4 od P180 mäkká
Stredná tvrdost Stena ① 64-6 od P120
Strop ③ 1–5 (optimálne: 3)
| Tvrdost tmelu/sadry | Stena/strop | Interný/externý prúd vzduchu | Nasávací výkon Stupeň otáčok Zrnitosť brúsneho listu |
| Mimoriadne tvrdá Stena/strop 1 pri nerovnom povrchu | 6 4–6 od P100 | ||
| 3 pri rovnom povrchu | |||
Upozornenia týkajúce sa prác
Pred všetkými prácami na elektrickom náradí vytiahnite sieťovú zástrčku zo zásuvky.
▶ Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte.
Elektrické náradie nepoložte na bok. Brúsny tanier by sa mohol trvale zdeformovať.
Elektrické náradie nie je vhodné na stacionárnu prevádzku. Nesmie sa napríklad upínať do zveráka alebo upevňovať na pracovnom stole.
Brúsenie plôch
Zapnite ručné elektrické náradie, položte ho celou brúsnou plochou na obrábaný podklad a miernym prítlakom ním pohybujte po obrobku.
Úber a kvalita brúsenej plochy sú v zásadnej miere závislé od výberu brúsneho listu, od nastaveného stupňa otáčok a od prítlaku.
Dobrý brúsny výkon a šetrenie ručného elektrického náradia môžete dosiahnuť len pomocou bezchybných brúsnych listov.
Dbajte na rovnomerný prítlak, aby ste zvýšili životnosť brúsnych listov.
Nadmierne zvýšenie prítlaku nemá za následok zvýšenie brúsneho výkonu, vedie len k zvýšenému opotrebovaniu ručného elektrického náradia a brúsneho listu.
Brúsny list, ktorý ste použili na brúsenie kovového materiálu, už nepoužívajte na brúsenie iných materiálov.
Používajte len originálne brúsne príslušenstvo Bosch.
Brúsenie v blízkosti okraja (pozri obrázky G-H)
Pomocou odoberateľného kefového segmentu môžete zmenšiť vzdialenosť medzi stenou/stropom a brúsnym tanierom.
Nastavenie vnútorného/vonkajšieho prúdu vzduchu
Podl'a účelu použitia môžete prepínať medzi rôznymi pracovnými režimami prúdu vzduchu. Otočte nastavovaciu páčku nasávacej sily (12) do jednej z 3 polôh.
| Poloha spínača Druh prúdu vzduchu | Použitie | |
 | 1 externý prúd vzduchu | Ideálny na brúšenie stien s vy-sokou rýchlostou brúšenia a bez podtlaku |
 | 2 kombinovaný externý a interný prúd vzduchu | Stredný brúsny vý-kon s pôsobením podtlaku |
 | 3 kombinovaný externý a interný prúd vzduchu | Ideálny na brúšenie stropov s nízkou rýchlostou brúšenia, ale vyso-kým podtlakom (nasávacia sila) kvôli nízkej pocito-vej hmotnosti |
Nastavenie nasávacieho výkonu
Nasávací výkon môžete nastavit tak, že dosiahnete vami uprednostňovanú rovnováhu medzi rýchlostou brúsenia a nasávacím výkonom. Regulácia prebieha iba vtedy, keď je aktivovaný vnútorný prúd vzduchu (poloha ③ v tabul’ke vyššie).
Nasávací výkon prispôsobte nastavovacím kolieskom (1): - 1 - 5: malá až veľká sacia sila, vhodné na brúšenie stropov - 6: najväčšia sacia sila, vhodná na brúšenie stien
Začnite nízkym nasávacím výkonom (poloha 1) a pomaly ho zvyšujte, kým sa nenastaví citel'ný prítlak.
Vysoký nasávací výkon umožňuje brúšenie stropov a stien bez veľkej únavy. Príliš vysoko nastavený nasávací výkon môže spôsobit vibrovanie elektrického náradia a zhoršit ovládanie.
Chyby – príčiny a odstránenie
| Príčina Pomoc |
| Sadrokartonárska brúska nebeží plynule alebo poskaku-je po povrchu. |
Nasávací účinok je príliš silný.
Znížte nasávací výkon alebo v prípade potreby prepnite na vonkajšie odsávanie.
118 | Slovenčina
Príčina Pomoc
| Tmelový materiál alebo podklady sú tvrdé. | Znížte nasávací výkon alebo v prípade potreby prepnite na vonkajšie odsávanie. |
| Znížte otáčky. |
Úber obrábaného materiálu je príliš veľký.
| Otáčky sadrokartonárskej brúsky sú príliš vysoké. | Znížte otáčky. |
| Nasávací účinok na sadrokartonárskej brúske je príliš silný. | Znížte nasávací účinok alebo prepnite na vonkajšie odsávanie. |
| Tmelový materiál obsahuje vysoký podiel plniva alebo je príliš mäkký. | Zapnite vonkajšie odsávanie, nastavte nastavovacie koliesko nasávacieho výkonu na stupeň 6, v extrémnych prípadoch znížte otáčky. |
| Zrnitosť brúsiva je príliš hrubá. | Používajte brúsny list s jemnejšou zrnitosťou. |
Kvalita povrchu nie je optimálna.
| Zrnitosť brúsiva je príliš hrubá. | Používajte brúsny list s jemnejšou zrnitosťou. |
| Neboli dodržané časy schnutia tmelového materiálu. | Dodržujte technické listy a odporúčania výrobcu. |
| Nasávací účinok je príliš silný. | Znížte nasávací výkon. |
| Tmelový materiál obsahuje vysoký podiel plniva alebo je príliš mäkký. | Používajte brúsny list s jemnejšou zrnitosťou. |
| Na povrch bolo priložené bežiace elektrické náradie (tvorba rýh). | Priložte elektrické náradie a až potom ho zapnite. |
| Pracujte na ploche, vždy pracujte s odoberatel'ným kefovým segmentom. |
Na povrchu sa nachádzajú ryhy po brúsení.
| Tvrdý brúsny tanier bol prilo-žený na povrch šikmo. | Použite mäkký brúsny tanier s medzipodložkou. |
| Pri veľmi mäkkých tmelových materiáloch je brúsny tanier príliš tvrdý alebo zrnitost brúsiva je príliš hrubá. | Použite mäkký brúsny tanier s medzipodložkou. |
| Zvol’te jemnejšiu zrnitost brúsiva. |
Odsávací účinok nie je dostatočný.
| Odsávací výkon na vysávači je príliš nízky. | Zvýšte odsávaciu silu na vysávači. |
| Otáčky sadrokartonárskej brúsky sú príliš vysoké. | Znížte otáčky. |
| Vnútorné odsávanie na sad-rokartonárskej brúske je príliš nízke. | Znížte nasávací výkon alebo prepnite na vonkajšie odsávanie. |
| Tmelový materiál obsahuje vysoký podiel plniva alebo je príliš mäkký. | Zapnite vonkajšie odsávanie, nastavte nastavovacie koliesko nasávacieho výkonu na |
Príčina Pomoc
| stupeň 6, v extrémnych prípadoch znížte otáčky. | |
| Hlavný filter vysávača je za-blokovaný/upchatý. | Pravidelne čistite filtračný prvok:- Možnosť 1: Nastavte reguláciu nasávacej sily na maximálny nasávací vý-kon. Uzatvorte dlaňou otvor dýzy, odsávacej hadi-ce alebo nasávací otvor na vysávači na 10 sekúnd, kým nenastane automatic-ké čistenie.- Možnosť 2: Vyčistite fil-tračný prvok mechanicky (odsávanie).- Možnosť 3: Skontrolujte, či filtračný prvok nie je po-škodený alebo upchatý. Pravidelne zakladajte nový filtračný prvok. |
| Používa sa rúnové vrecko na prach. | Použíte jednorazové vrecko na prach. |
| Odsávacia hadica je upchatá alebo zalomená. | Odstráňte upchatie alebo zalomenie. |
| Nádoba na prach vysávača je plná. | Vyprázdnite nádobu na prach vysávača. |
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.
Výmena spojovacej hadice (pozri obrázok I)
Pri odoberaní spojovacej hadice (18) povol'te skrutku hadicovej svorky (25) pomocou skrutkovača a vyberte hadicovú svorku (25) so spojovacou hadicou (18). Odoberte hadicovú svorku (25). Vytiahnite na druhom konci spojovacej hadice (18) vnútorný kryt (26) upevnenia hadice (27). Držte pevne vnútorný kryt (26) a vyskrutkujte spojovaciu hadicu (18).
Pri vkladaní novej spojovacej hadice (18) pevne držte vnútorný kryt (26) a zaskrutkujte novú spojovaciu hadicu (18) až na doraz. Na druhej strane spojovacej hadice (18) namontujte hadicovú svorku (25). Hlavu skrutky umiestnite tak, aby bolo možné utiahnuť hadicovú svorku (25) pomo-
cou skrutkovača na brúsnej hlave (10) bez námahy uťahovacím momentom približne 2 Nm.
Zákaznícka služba a poradenstvo ohľadom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.
Podl'a európskej smernice 2012/19/EÚ o starých elektrických a elektronických zariadeniach a podl'a jej realizácie v národnom práve sa musí už nepoužitel'né elektrické náradie zbierať separovane a odovzdať na ekologickú recykláciu. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
