| Marca | Bosch |
| Modello | GTR 550 Professional |
| Categoria | Levigatrice per cartongesso (utensile elettrico) |
| Potenza assorbita nominale | 550 W |
| Regime a vuoto | 340–910 giri/min |
| Diametro del piatto di levigatura | 215 mm |
| Diametro del disco abrasivo | 225 mm |
| Lunghezza (versione corta / standard / lunga) | 1,1 m / 1,7 m / 2,3 m |
| Peso (versione corta / standard) | 4,1 kg / 4,8 kg (secondo EPTA) |
| Alimentazione | Rete 230 V, presa con terra |
| Funzioni principali | Levigatura a secco di pareti divisorie in cartongesso, soffitti, pareti interne/esterne, rimozione di vernici, colle e intonaci |
| Velocità variabile | Sì, preselezione tramite rotella |
| Costante elettronica | Sì, mantiene la velocità sotto carico |
| Avvio graduale | Sì |
| Sistema di aspirazione | Aspirazione integrata con regolazione potenza e flusso aria interno/esterno |
| Dispositivo di sicurezza | Gancio di sicurezza, leva di serraggio, interruttore Marcia/Arresto |
| Impugnatura isolata | Sì (superficie di presa isolata) |
| Piatto di levigatura intercambiabile | Sì (flessibile, semi-duro, ecc.) |
| Levigatura a filo bordi | Sì, segmento spazzola rimovibile |
| Compatibilità aspirapolvere | Diametro flessibile 45 mm; adattatore 35/32 mm |
| Livello sonoro (pressione / potenza) | 87 dB(A) / 95 dB(A), incertezza K=3 dB |
| Vibrazioni (valore totale) | ah < 2,5 m/s², K=1,5 m/s² |
| Manutenzione e pulizia | Pulire regolarmente le fessure di ventilazione; sostituire il flessibile di collegamento se necessario |
| Ricambi e riparabilità | Assistenza Bosch, ricambi disponibili; smontaggio possibile per manutenzione |
| Classe di protezione | II (doppio isolamento) |
Domande frequenti - GTR 550 Professional BOSCH
Domande degli utenti su GTR 550 Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensile elettrico in formato PDF gratuitamente! Trova il tuo manuale GTR 550 Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GTR 550 Professional del marchio BOSCH.
MANUALE UTENTE GTR 550 Professional BOSCH
it istruzioni originali


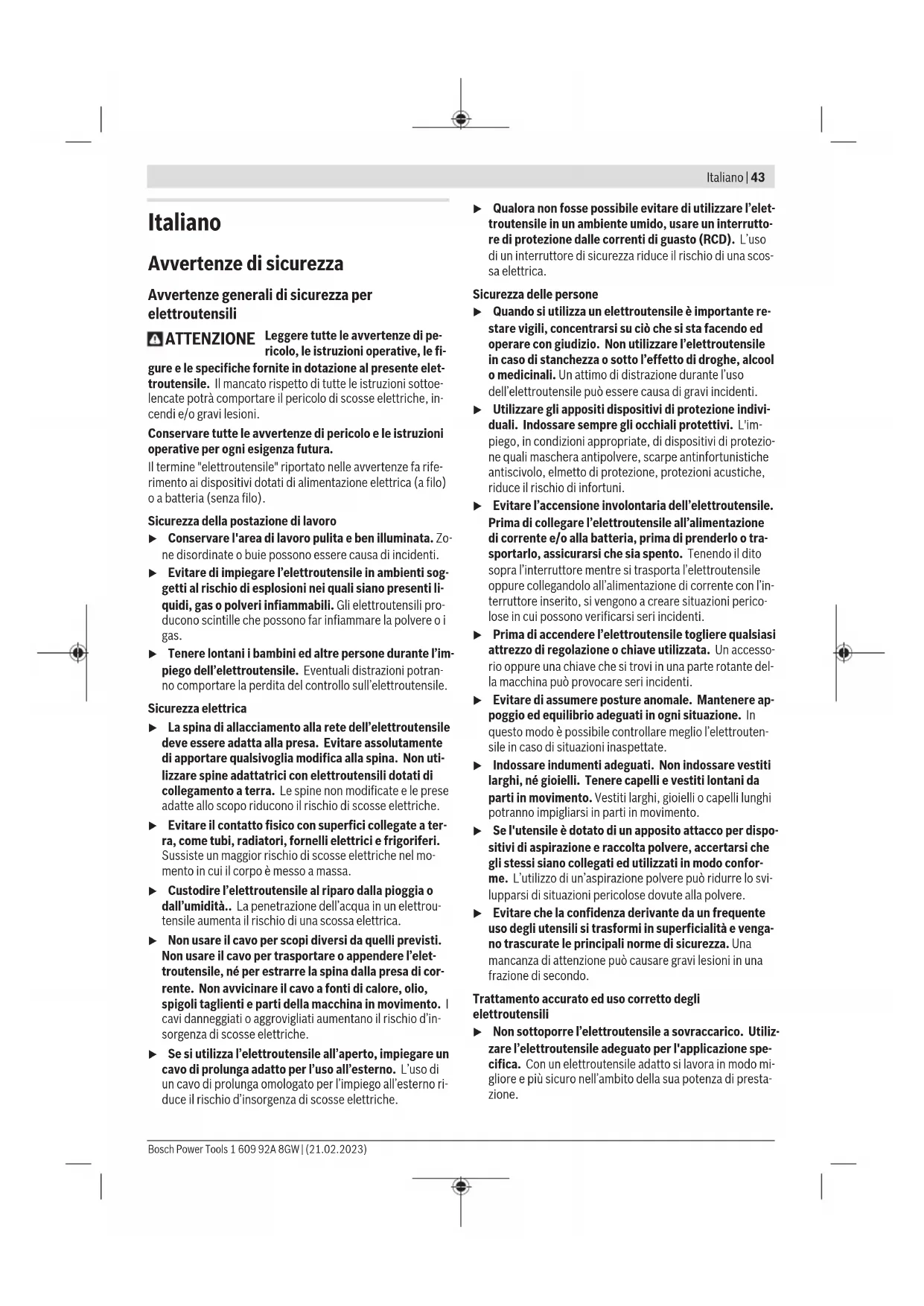

Avvertenze di sicurezza
Avvertenze generali di sicurezza per elettroutensili
ATTENZIONE Leggere tutte le avvertenze di pericolo, le istruzioni operative, le fi-
gure e le specifiche fornite in dotazione al presente elet-troutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).
Sicurezza della postazione di lavoro
▶ Conservare l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità.. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti della macchina in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interruttorre di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo ed operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. L'im-piego, in condizioni appropriate, di dispositivi di protezione quali maschera antipolvere, scarpe antinfortunistiche antiscivolo, elmetto di protezione, protezioni acustiche, riduce il rischio di infortuni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento.
Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati ed utilizzati in modo conforme. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Evitare che la confidenza derivante da un frequente uso degli utensili si trasformi in superficialità e vengano trascurate le principali norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
44 | Italiano
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di eseguire eventuali regolazioni, sostituire accessori o riporre la macchina al termine del lavoro, estrarre sempre la spina dalla presa di corrente e/o togliere la batteria, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili e relativi accessori. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile dovrà essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
Assistenza
▶ Fare riparare l'elettroutensile da personale specializzato ed utilizzando solo parti di ricambio identiche. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Avvertenze di sicurezza per levigatrici
▶ Utilizzare l'elettroutensile solo per operazioni di levigatura a secco. L'infiltrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Attenzione: pericolo d'incendio! Evitare un surriscaldamento del materiale levigato e della levigatrice. Svuotare sempre il contenitore per la polvere prima delle pause di lavoro. In condizioni sfavorevoli, la polvere di levigatura raccolta nel sacco raccoglipolvere, nel contenitore Microfilter o nel sacchetto in carta (come anche nel sacchetto filtro o nel filtro dell'aspiratore), po-
trebbe incendiarsi. Sussiste particolare pericolo qualora la polvere di levigatura venga miscelata con residui di vernice, poliuretano o altre sostanze chimiche e nel caso in cui il materiale levigato si surriscaldi in seguito ad una lavorazione prolungata.
▶ Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Durante il lavoro, trattenere saldamente l'elettroutensile con entrambe le mani ed assumere una posizione sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
Collegare l'utensile elettrico a una rete elettrica correttamente collegata a terra. La presa e il cavo di prolunga dovranno essere dotati di un conduttore di terra funzionante.
Descrizione del prodotto e dei servizi forniti
Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.
Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.
Utilizzo conforme
L'elettroutensile è concepito per la levigatura a secco di pareti in cartongesso stuccate, soffitti e pareti interne ed esterne, nonché per la rimozione di vernici, resti di colla e intonaco distaccato.
Componenti illustrati
La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.
(1) Rotellina di regolazione della portata di aspirazione
(2) Rotellina di preselezione del numero di giri
(3) Interruttore di avvio/arresto
(4) Impugnatura (superficie di presa isolata)
(5) Bocchetta di scarico
(6) Manico
(7) Gancio di sicurezza
(8) Leva di bloccaggio
(9) Tubo di prolunga
(10) Testa di levigatura
(11) Bloccaggio segmento spazzola
(12) Leva di regolazione della potenza di aspirazione
(13) Foglio abrasivo ^a)
(14) Strato intermedio
(15) Vite per platorello
(16) Platorello
(17) Segmento spazzola
(18) Tubo flessibile di collegamento
(19) Supporto del platorello
(20) Vite eccentrica
(21) Tubo flessibile di aspirazione ^a)
(22) Adattatore per bocchetta dell'aspiratore a)
(23) Bocchetta dell'aspiratore a)
(24) Clip per tubo flessibile/cavo ^a)
(25) Fascetta fermatubo
(26) Alloggiamento interno
(27) Attacco per tubo flessibile
a) L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Levigatrice a secco GTR 550 | GTR 55-225 | |
| Codice prodotto | 3 601 GD4 0.. | |
| Preselezione del numero di giri | ● | |
| Sistema Constant Electronic ● | ||
| Avviamento graduale ● | ||
| Potenza assorbita nominale W 550 | ||
| Numero di giri a vuoto n_o min | ^-1 | 340-910 |
| Diametro del platorello mm 215 | ||
| Diametro del foglio abrasivo mm 225 | ||
| Tubo flessibile di aspirazione compatibile (diametro) | mm 45 | |
| Bocchetta dell'aspiratore compatibile (diametro) | mm 45/35/32 | |
| Lunghezza versione ridotta (senza tubo di prolunga) | m 1,1 | |
| Lunghezza versione standard (con 1 tubo di prolunga) ^A) | m 1,7 | |
| Lunghezza versione estesa (con 2 tubi di prolunga) | m 2,3 | |
| Peso secondo EPTA-Procedure 01:2014 | ||
| – Versione ridotta kg 4,1 | ||
| – Versione standard kg 4,8 | ||
| Classe di protezione /l | ⊕ | |
A) Dotazione standard
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare.
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.
Informazioni su rumorosità e vibrazioni
Valori di emissione acustica rilevati conformemente a EN 62841-2-4.
Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: livello di pressione acustica 87 dB(A); livello di potenza sonora 95 dB(A). Grado d'incertezza K = 3 dB.
Indossare protezioni acustiche!
Valori di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K, rilevati conformemente a EN 62841-2-4:
$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$
Il livello di vibrazione ed il valore di emissione acustica indicati nelle presenti istruzioni sono stati rilevati conformemente ad una procedura di misurazione unificata e sono utilizzabili per confrontare gli elettroutensili. Le stesse procedure sono idonee anche per una valutazione temporanea del livello di vibrazione e dell'emissione acustica.
Il livello di vibrazione ed il valore di emissione acustica sono riferiti agli impieghi principali dell'elettroutensile; qualora, tuttavia, l'elettroutensile venisse utilizzato per altre applicazioni, oppure con accessori differenti o in caso di insufficiente manutenzione, il livello di vibrazione ed il valore di emissione acustica potrebbero variare. Ciò potrebbe aumentare sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.
Per valutare con precisione i valori di vibrazione e di emissione acustica, andranno considerati anche i periodi nei quali l'utensile sia spento, oppure acceso, ma non utilizzato. Ciò potrebbe ridurre sensibilmente l'emissione di vibrazioni e l'emissione acustica sull'intero periodo di funzionamento.
Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli utensili accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.
Montaggio
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

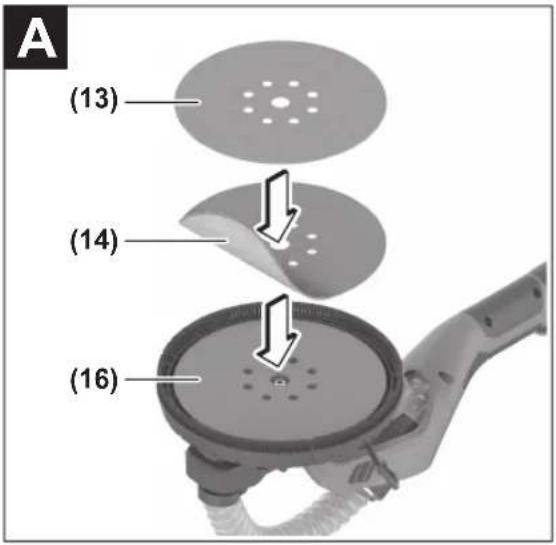

Sostituzione del foglio abrasivo (vedere fig. A)
Per rimuovere il foglio abrasivo (13), sollevarlo lateralmente e staccarlo dallo strato intermedio (14).
Prima di applicare un nuovo foglio abrasivo, rimuovere impurità e polvere dallo strato intermedio (14), ad es. con un pennello.
La superficie dello strato intermedio (14) consiste in un tessuto a strappo, che consente di fissare gli appositi fogli abrasivi in modo semplice e rapido.
Premere saldamente il foglio abrasivo (13) sul lato inferiore dello strato intermedio (14).
Per garantire un'aspirazione ottimale della polvere, accertarsi che le aperture nel foglio abrasivo (13) coincidano con le aperture sullo strato intermedio (14) e con i fori nel platorello (16).
46 | Italiano
Avvertenza: quando si utilizza il platorello di durezza media (accessorio) non è necessario lo strato intermedio (14); il foglio abrasivo (13) si fissa direttamente sul platorello (16). In tutti gli altri casi, la sostituzione avviene come descritto di seguito.
Scelta del platorello
| Kit platorello morbidoA)(2 608 000 766) | - Per impiego universale su superfici piane e convesse- Il kit è composto da platorello morbi-do e strato intermedio (2 608 000 765). Il platorello deve essere utilizzato solo con lo strato in- termedio. |
| Platorello di media durezza(2 608 000 764) | - Elevata capacità di asportazione, ideale per l'intonaco duro e per la rimozione di vecchie pitture murali- Per impiego su superfici piane- Il supporto di aspirazione ottimale facilita il lavoro quando si impiega un aspiratore. |
A) Dotazione standard
Sostituzione dello strato intermedio (vedere fig. A)
Quando si utilizza il platorello morbido (compreso nella dotazione standard) si deve sempre utilizzare uno strato intermedio (14).
Per rimuovere lo strato intermedio (14), sollevarlo lateralmente e staccarlo dal platorello (16).
Prima di applicare un nuovo strato intermedio, rimuovere impurità e polvere dal platorello (16), ad es. con un pennello.
La superficie del platorello (16) consiste in un tessuto a strappo, che consente di fissare lo strato intermedio in modo semplice e rapido.
Premere saldamente lo strato intermedio (14) sul lato inferiore del platorello (16).
Per garantire un'aspirazione ottimale della polvere, accertarsi che le aperture dello strato intermedio (14) coincidano con i fori nel platorello (16).
Sostituzione del platorello (vedere fig. B)
Avvertenza: Sostituire immediatamente il platorello (16), qualora sia danneggiato.
Rimuovere il foglio abrasivo (13) e lo strato intermedio (14). Svitare completamente la vite (15) e rimuovere il platorello (16). Posizionare il nuovo platorello (16) e serrare nuovamente la vite.
Avvertenza: Nell'applicare il platorello, accertarsi che le dentature del trascinatore si inseriscano negli incavi del platorello stesso.
Avvertenza: Un platorello di supporto danneggiato andrà sostituito esclusivamente da un Centro Assistenza autorizzato per elettroutensili Bosch.
Inserimento/rimozione del tubo di prolunga (vedere figg. C-D)
Utilizzare i tubi di prolunga (9) solo se necessario: lavorando senza tubo di prolunga si riduce notevolmente la quantità di energia necessaria per la levigatura.
Avvertenza: è possibile inserire un massimo di 2 tubi di prolunga.
Separazione del collegamento tra testa di levigatura/manico/tubo di prolunga (vedere fig. C):
- ① Aprire la leva di bloccaggio (8).
- ② Aprire il gancio di sicurezza (7).
- ③ Tirare per separare i componenti collegati.
Chiusura del collegamento tra testa di levigatura/manico/tubo di prolunga (vedere fig. D):
- ④ A seconda dell'elemento che si desidera collegare, inserire la testa di levigatura (10), il manico (6) o i tubi di prolunga (9).
- ⑤ Chiudere il gancio di sicurezza (7).
- ⑥ Premere la leva di bloccaggio (8) finché non si trova ad angolo retto rispetto alla testa di levigatura (10), al manico (6) o al tubo di prolunga (9).
- ⑦ Serrare la vite eccentrica (20).
- ⑧ Chiudere la leva di bloccaggio (8).
Verificare sempre che tutte le parti collegate siano bloccate e saldamente fissate tramite il gancio di sicurezza (7) e la leva di bloccaggio (8).
Aspirazione polvere/aspirazione trucioli
Le polveri dei materiali possono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'utilizzatore, oppure delle persone che si trovano nelle vicinanze.
Determinate polveri sono considerate cancerogene.
- Laddove possibile, utilizzare un'aspirazione polvere adatta per il materiale.
- Provvedere ad una buona aerazione della postazione di lavoro.
- Indossare sempre un respiratore o una mascherina con classe di filtraggio P2.
Collegamento del sistema di aspirazione polvere (vedere fig. E)
A seconda dell'aspiratore utilizzato, scegliere una delle due possibilità di collegamento:
- Innestare il tubo flessibile di aspirazione (21) nella bocchetta di scarico (5) sul manico (6) e farlo scattare in posizione. Collegare il tubo flessibile di aspirazione (21) ad un aspiratore.
- Innestare l'adattatore (22) nella bocchetta di scarico (5) e farlo scattare in posizione. Innestare la bocchetta (23) dell'aspiratore nell'adattatore (22).
L'aspiratore dovrà essere adatto al materiale da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.
Per le grandi superfici utilizzare l'aspiratore GAS 35 L/M AFC oppure l'aspiratore GAS 55 M AFC, poiché garantiscono la necessaria portata di aspirazione continua.
Durante i lavori su superfici verticali tenere l'elettroutensile in modo che il tubo di aspirazione sia rivolto verso il basso.
Montaggio/smontaggio della clip per tubo flessibile/cavo (vedere fig. F)
Agganciare la clip per tubo flessibile/cavo (24) sul tubo flessibile di aspirazione (21). Inserire il cavo elettrico nella scanalatura della clip per tubo flessibile/cavo.
Per lo smontaggio, staccare la clip per tubo flessibile/cavo (24) dal tubo flessibile di aspirazione (21) ed estrarre il cavo di alimentazione dalla clip per tubo flessibile/cavo.
Utilizzo
Messa in funzione
Osservare la tensione di rete! La tensione della sorgente di alimentazione dovrà corrispondere alle indicazioni riportate sulla targhetta identificativa dell'elettroutensile. Gli elettroutensili con l'indicazio-
Panoramica delle applicazioni
| Durezza dello stucco/ del gesso | Parete/ soffitto | Flusso d'aria inter- no/esterno | Portata di aspira- zione | Livello del numero di giri | Grana foglio abra- sivo |
 |  |  |
Estremamente mor- Parete/soffitto ① 6 2-4 Da P180 bido/morbido
Media durezza Parete ① 64-6 Da P120
Soffitto ③ 1-5 (ottimale: 3)
Estremamente duro Parete/soffitto ① in caso di superfici irregolari
③ in caso di super- 1-3 fici piane
Indicazioni operative
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente.
▶ Non deporre l'elettroutensile su di un lato. Il platorello ne potrebbe risultare deformato in modo permanente.
L'elettroutensile non è adatto per l'impiego stazionario. Non deve per esempio essere stretto in una morsa o fissato su un banco da lavoro.
Levigatura di superfici
Accendere l'elettroutensile, applicarlo con l'intera superficie di levigatura sul fondo da lavorare e muoverlo sopra l'intero pezzo in lavorazione esercitando pressione moderata.
48 | Italiano
La capacità di asportazione e il risultato di levigatura dipendono in gran parte dalla selezione del foglio abrasivo, dalla preselezione del numero di giri e dalla pressione esercitata. Soltanto fogli abrasivi in perfetto stato garantiscono una buona capacità di levigatura e non sono gravosi per l'elet-troutensile.
Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme.
Un eccessivo aumento della pressione esercitata non comporta una maggiore capacità di levigatura, ma provoca una maggiore usura dell'elettroutensile e del foglio abrasivo.
Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali.
Utilizzare esclusivamente accessori di levigatura originali Bosch.
Levigatura vicino ai bordi (vedere figg. G-H)
Il segmento di spazzola rimovibile consente di ridurre la distanza laterale tra parete/soffitto e platorello.
- Tenere premuto il bloccaggio (11) del segmento di spazzola (17).
- Ruotare in avanti il segmento di spazzola (17) ed estrarlo.
- Per inserire il segmento di spazzola (17), agganciarlo alla parte opposta del bloccaggio (11) e ruotarlo verso la testa di levigatura (10) finché non scatta in posizione.
Regolazione del flusso d'aria interno/esterno
A seconda del livello di depressione è possibile ridurre il peso percepito dell'elettroutensile.
In base alla finalità di utilizzo, è possibile commutare su diverse modalità di funzionamento del flusso d'aria. Puntare la leva di regolazione della potenza di aspirazione (12) su una delle 3 posizioni.
| Posizione inter-ruttore | Modalità del flus-so d'aria | Utilizzo |
 | 1 flusso d'aria esterno | Ideale per la leviga-tura di pareti con elevata velocità di levigatura e senza depressione |
 | 2 flusso d'aria mi-sto, esterno e in-terno | Potenza di leviga-tura media con effetto sottovuoto |
 | 3 flusso d'aria mi-sto, esterno e in-terno | Ideale per la leviga-tura di soffitti, con bassa velocità di levigatura ed ele-vata depressione (forza aspirante) per un peso perce-pito ridotto |
Regolazione della portata di aspirazione
È possibile regolare la portata di aspirazione in modo da mantenere un miglior equilibrio tra la velocità di levigatura e la potenza di aspirazione. La regolazione può avvenire solo una volta attivato il flusso d'aria interno (posizione ③ nella tabella soprastante).
Regolare la portata di aspirazione con l'apposita rotellina (1):
- 1-5: forza aspirante da bassa a elevata, adatta per la levigatura di soffitti
- 6: massima forza aspirante, adatta per la levigatura di pareti
Iniziare con una bassa portata di aspirazione (posizione 1) e aumentarla lentamente fino a notare una maggiore pressione di appoggio.
Una portata di aspirazione elevata consente di levigare senza sforzi su soffitti e pareti. Impostare una portata di aspirazione troppo potente può portare l'elettroutensile a vibrare e peggiorare la conduzione dell'operazione.
Errori - Cause e rimedi
Causa Rimedio
La levigatrice a secco non funziona bene o sobbalza sul-
la superficie.
| L'effetto ventosa è troppo forte. | Ridurre la portata di aspirazione o, in caso di necessità,commutare su aspirazione esterna. |
| Lo stucco o gli strati sotto-stanti sono duri. | Ridurre la portata di aspirazione o, in caso di necessità,commutare su aspirazione esterna. |
| Ridurre il numero di giri. |
Il materiale asportato è eccessivo.
| Il numero di giri della leviga-trice a secco è troppo eleva-to. | Ridurre il numero di giri. |
| L'effetto ventosa sulla leviga-trice a secco è troppo forte. | Ridurre l'effetto ventosa o commutare su aspirazione esterna. |
| Lo stucco ha un elevato con- tenuto di materiale di riempi- mento o è molto morbido. | Attivare l'aspirazione ester- na, posizionare la rotellina di regolazione della portata di aspirazione sul livello 6 e, in casi estremi, ridurre il nume- ro di giri. |
| La grana dell'abrasivo è tro- po grossa. | Utilizzare un foglio abrasivo a grana più fine. |
La qualità delle superfici non è ottimale.
| La grana dell'abrasivo è trop-po grossa. | Utilizzare un foglio abrasivo a grana più fine. |
| Le tempistiche di asciugatura dello stucco non sono state osservate. | Prestare attenzione alle schede tecniche e alle racco-mandazioni del produttore. |
Causa Rimedio
| L'effetto ventosa è troppo forte. | Ridurre la portata di aspirazione. |
| Lo stucco ha un elevato contenuto di materiale di riempimento o è molto morbido. | Utilizzare un foglio abrasivo a grana più fine. |
| L'elettroutensile in funzione è stato appoggiato sulla superficie (formazione di solchi). | Appoggiare l'elettroutensile e successivamente accenderlo.Se si lavora sulla superficie, lavorare sempreconil segmento spazzola rimovibile. |
Ci sono dei solchi di levigatura sulla superficie.
| Il platorello duro è stato appoggiato in obliquo sulla superficie. | Utilizzare un platorello morbido con strato intermedio. |
| In caso di stucco molto morbido, il platorello è troppo duro oppure la grana dell'abrasivo è troppo grossa. | Utilizzare un platorello morbido con strato intermedio. |
| Selezionare una grana dell'abrasivo più fine. |
L'effetto ventosa è insufficiente.
| La portata di aspirazione sull'aspiratore è troppo bas-sa. | Aumentare la forza aspirante sull'aspiratore. |
| Il numero di giri della leviga-trice a secco è troppo elevato. | Ridurre il numero di giri. |
| L'aspirazione interna alla le-vigatrice a secco è troppo bassa. | Ridurre la portata di aspirazione o commutare su aspirazione esterna. |
| Lo stucco ha un elevato con- tenuto di materiale di riempi- mento o è molto morbido. | Attivare l'aspirazione esterna, posizionare la rotellina di regolazione della portata di aspirazione sul livello 6 e, in casi estremi, ridurre il numero di giri. |
| Il filtro principale dell'aspiratore è bloccato/ostruito. | Pulire regolarmente il filtro:– Possibilità 1: posizionare la regolazione della forza aspirante sulla potenza di aspirazione massima. Con il palmo della mano bloccare per 10 secondi l'apertura della bocchetta, del tubo flessibile di aspirazione o dell'aspirazione sull'aspiratore finché non si avvia la pulizia automatica.– Possibilità 2: pulire meccanicamente il filtro (aspirazione).– Possibilità 3: controllare che il filtro non presenti |
Causa Rimedio
| danni o occlusione. Sostituire periodicamente il filtro con uno nuovo. | |
| È stato utilizzato un sacchetto raccoglipolvere in tessuto non tessuto. | Utilizzare un sacchetto rac-coglipolvere non riciclabile. |
| Il tubo flessibile di aspirazione è ostruito o piegato. | Rimuovere l'occlusione op-pure eliminare la piega. |
| Il contenitore per la polvere dell'aspiratore è pieno. | Svuotare il contenitore per la polvere dell'aspiratore. |
Manutenzione ed assistenza
Manutenzione e pulizia
- Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.
Se fosse necessaria una sostituzione della linea di collegamento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza.
Sostituzione del tubo di collegamento (vedere fig. I)
Per rimuovere il tubo di collegamento (18) svitare la vite della fascetta fermatubo (25) con un cacciavite e sollevare la fascetta fermatubo (25) insieme al tubo di collegamento (18). Rimuovere la fascetta fermatubo (25). All'altro capo del tubo di collegamento (18) estrarre l'alloggiamento interno (26) dell'attacco per tubo flessibile (27). Trattenere l'alloggiamento interno (26) e svitare il tubo di collegamento (18).
Per inserire un nuovo tubo di collegamento (18) trattenere l'alloggiamento interno (26) e avvitare il nuovo tubo di collegamento (18) fino a battuta. Montare la fascetta fermatubo (25) sull'altro lato del tubo di collegamento (18). Posizionare la testa della vite in modo da poter stringere la fascetta fermatubo (25) con un cacciavite, senza fatica, sulla testa di levigatura (10) con una coppia di circa 2 Nm.
Servizio di assistenza e consulenza tecnica
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com
Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.
50 | Nederlands
Italia
Tel.: (02) 3696 2314
E-Mail: pt.hotlinebosch@it.bosch.com
Per ulteriori indirizzi del servizio assistenza consultare:
Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.
Non gettare elettroutensili dismessi tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elet-troutensili diventati inservibili devono essere raccolti separatamente ed essere smaltiti/riciclati nel rispetto dell'ambiente.
In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.
