ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GTR 550 Professional BOSCH

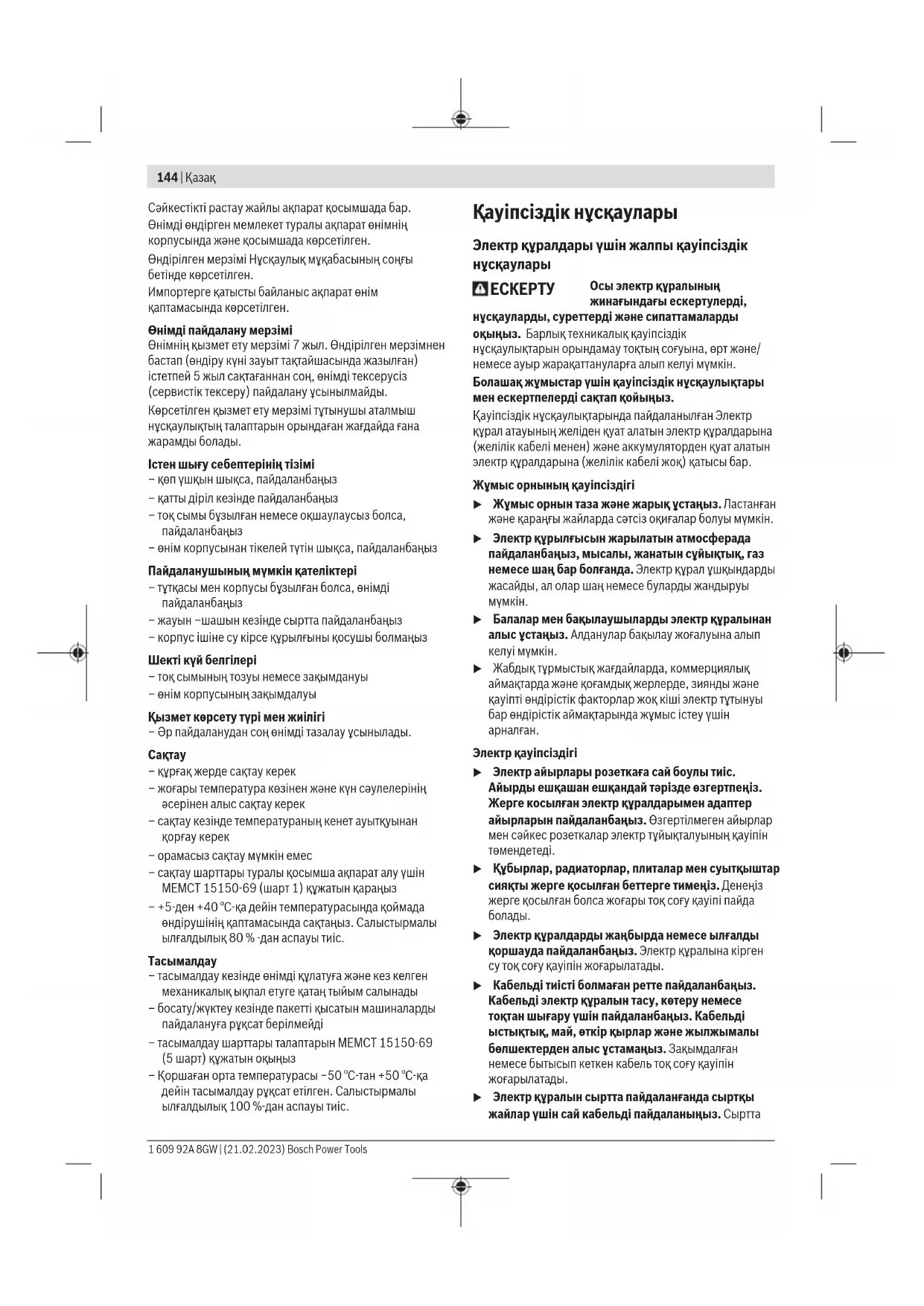

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Bosch Power Tools 1 609 92A 8GW | (21.02.2023)144 | Қазақ Сəйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында жəне қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады. Iстен шығу себептерінің тізімі – қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз – тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз Пайдаланушының мүмкін қателіктері – тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – жауын –шашын кезінде сыртта пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз Шекті күй белгілері – тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі – Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек – орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ15150-69 (шарт1) құжатын қараңыз – +5-ден +40°C-қа дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80% -дан аспауы тиіс.

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді – тасымалдау шарттары талаптарын МЕМСТ15150-69 (5шарт) құжатын оқыңыз – Қоршаған орта температурасы −50°С-тан +50°С-қа дейін тасымалдау рұқсат етілген. Салыстырмалы ылғалдылық 100%-дан аспауы тиіс. Қауіпсіздік нұсқаулары Электр құралдары үшін жалпы қауіпсіздік

Осы электр құралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін. Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз. Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден қуат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден қуат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар. Жұмыс орнының қауіпсіздігі u Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. u Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ немесе шаң бар болғанда. Электр құрал ұшқындарды жасайды, ал олар шаң немесе буларды жандыруы

u Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін. u Жабдық тұрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тұтынуы бар өндірістік аймақтарында жұмыс істеу үшін

Электр қауіпсіздігі u Электр айырлары розеткаға сай боулы тиіс. Айырды ешқашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді. u Құбырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады. u Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады. u Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsҚазақ | 145 пайдалануға жарамды кабельді пайдалану тоқ соғу қауіпін төмендейді. u Егер электр құралын ылғалды жерде пайдалану керек болса, онда қорғайтын өшіру құрылғысы (RCD) арқылы қорғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді. Жеке қауіпсіздік u Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқиғаға алып келуі мүмкін. u Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жарақаттануға алып келуі мүмкін. u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бұл күтілмеген жағдайларда электр құралдың бақылануын сақтайды. u Тиісті киім киіңіз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін. u Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді. u Аспаптарды жиі пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жарақаттануға алып келуі мүмкін. u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. u Аталмыш пайдалану жөніндегі нұсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс тұлғалар жатады. u Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан тұлғаларға рұқсат етіледі. u Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты тұлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс. Электр құралдарын пайдалану және күту u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. u Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру немесе электр құралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр құралынан алып тастаңыз. Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. u Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті

u Электр құралдарын мен керек-жарақтарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. u Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. u Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр Bosch Power Tools 1 609 92A 8GW | (21.02.2023)146 | Қазақ құралдарын арналмаған жұмыстарда пайдалану

u Қолтұтқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтұтқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді. Қызмет көрсету u Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл электр құралының қауіпсіздігін сақталуын қамтамасыз

Тегістегіш үшін қауіпсіздік нұсқаулары u Электр құралын тек құрғақ ажарлау үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады. u Өрт қаупі бар! Ажарланатын материалды немесе ажарлау құрылғысын қызып кетуден сақтаңыз. Шаң жинағыш қапты әрдайым жұмыста үзілістер жасамастан бұрын босатыңыз. Шаң жинағыш қапта, микросүзгіде, қағаз қапта (немесе сүзгіш қапта / шаңсорғыштың сүзгісінде) ажарлаудан пайда болатын шаң қолайсыз жағдайларда тұтануы мүмкін. Ажарлау шаңы лак, полиуретан қалдықтары немесе химиялық заттектермен араласуы, ажарлау материалының ұзақ өңделуінен қызуы аса жоғары қауіп тудырады. u Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. u Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады. u Электр құралды пайдалануда оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарылады. u Электр құралын тиісті тәртіппен жерге тұйықталған ток желісіне жалғаңыз. Розетка мен ұзартқыш кабельде ақаусыз қорғаныш сым болуы қажет. Өнім және қуат сипаттамасы Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану Электр құралы тегістелген гипскартон қабырғаларын, бөлме ішіндегі және сыртындағы төбелер мен қабырғаларды құрғақ ажарлауға және бояу іздерін, желім қалдығы мен босап қалған сылақты кетіруге арналған. Көрсетілген құрамды бөлшектер Көрсетілген құрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді. (1) Сору қуатының айналмалы реттегіші (2) Айналу жиілігін алдын ала таңдауға арналған айналмалы реттегіш (3)

(4) Тұтқа (беті оқшауланған) (5) Үрлеп шығару келте құбыры (6) Ұстауға арналған тетік (7) Бекіткіш ілмек (8) Қысқыш иінтірек (9) Ұзартқыш құбыр (10) Ажарлағыш бастиек (11) Қылшақ сегментінің бекіткіші (12) Сору күшін реттегіш иінтірек (13) Ажарлағыш диск

(14) Аралық төсеме (15) Ажарлау тәрелкесіне арналған бұранда (16) Ажарлау тәрелкесі (17) Қылшақ сегменті (18) Байланыстырғыш шланг (19) Ажарлау тәрелкесінің ұстағышы (20) Эксцентриктік бұранда (21) Сорғыш шланг

(22) Шаңсорғыш саптамасына арналған адаптер

(23) Шаңсорғыш саптамасы

(24) Шланг/кабель қысқышы

(25) Шланг қысқышы (26) Ішкі корпус (27) Шланг бекіткіші

Бейнеленген немесе сипатталған керек-жарақтар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарақтарды біздің керек-жарақтар бағдарламасынан табасыз. Техникалық мәліметтер Қабырғалар мен төбелерге арналған ажарлағыш машина GTR 550 GTR 55-225 Өнім нөмірі 3601GD40.. Айналу жиілігін алдын ала

Тұрақты электроника ● Бірқалыпты іске қосу ● Номиналды тұтынылатын

Вт 550 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsҚазақ | 147 Қабырғалар мен төбелерге арналған ажарлағыш машина GTR 550 GTR 55-225 Бос жүріс күйіндегі айналу жиілігі n₀

340−910 Ажарлау тәрелкесінің

мм 215 Ажарлағыш дискінің

мм 225 Үйлесімді сорғыш шланг

мм 45 Үйлесімді шаңсорғыш саптамасы (диаметр) мм 45/35/32 Қысқа нұсқаның ұзындығы (ұзартқыш құбырсыз) м 1,1 Стандартты нұсқаның ұзындығы (1ұзартқыш

м 1,7 Ұзын нұсқаның ұзындығы (2ұзартқыш құбырмен) м 2,3 Салмағы EPTA‑Procedure01:2014 құжатына сай – Қысқа нұсқа кг 4,1 – Стандартты нұсқа кг 4,8 Қорғаныс класы /I A) Стандартты жеткізілім жиынтығы Мәліметтер [U] 230В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бұл мәліметтерді өзгертуі мүмкін. Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac. Шуыл және діріл туралы ақпарат EN62841-2-4 бойынша есептелген шуыл эмиссиясының көрсеткіштері. Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады: дыбыстық қысым деңгейі87дБ(А); дыбыстық қуат деңгейі95дБ(А). K дәлсіздігі=3дБ. Құлақ қорғанысын тағыңыз! Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі, EN62841-2-4 бойынша есептелген:

Осы нұсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші заңды өлшеу әдісі бойынша өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады. Берілген тербелу деңгейі мен шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бұл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін. Дірілдеу деңгейі мен шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бұл дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді. Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

u Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз. Ажарлағыш дискіні алмастыру (Aсуретінқараңыз) Ажарлағыш дискіні(13) шығарып алу үшін оны бүйірінен көтеріп, аралық төсемеден(14) тартып алыңыз. Жаңа ажарлағыш дискіні орнатпас бұрын аралық төсемеден(14) кір мен шаңды, мысалы, жаққышпен тазалап шығыңыз. Аралық төсеменің(14) үстіңгі беті жабысқақ матадан тұрады, ол ажарлағыш дискілерді жылдам әрі оңай бекітуге мүмкіндік береді. Ажарлағыш дискіні(13) аралық төсеменің(14) астыңғы жағына берік бекітіңіз. Оңтайлы шаң сорылуын қамтамасыз ету үшін ажарлағыш дискідегі(13) ойықтардың аралық төсемедегі(14) ойықтарға және ажарлау тәрелкесіндегі(16) саңылауларға сәйкес келгеніне көз жеткізіңіз. Нұсқау: қаттылығы орташа ажарлау тәрелкесін (керек-жарақ) пайдаланған кезде, аралық төсем(14) қажет болмайды, ажарлағыш диск(13) ажарлау тәрелкесіне(16) тікелей бекітіледі. Оған қоса ауыстыру әрекеті осы жерде сипатталғандай орындалады. Тегістеу тәрелкесін таңдау

(2608000766) – тегіс және дөңес беттерде әмбебап қолдануға арналған – Жинақ жұмсақ ажарлау тәрелкесі мен аралық төсемеден (2608000765) тұрады. Ажарлау тәрелкесін тек аралық төсемемен бірге пайдалануға болады.

(2608000764) – жоғары тазарту өнімділігі, кермек ерітіндіден жасалған сылақ және қабырға бояуларын кетіру үшін

– тегіс беттерде пайдалануға

– Соруға оңтайлы қолдау көрсету мүмкіндігі шаңсорғышты Bosch Power Tools 1 609 92A 8GW | (21.02.2023)148 | Қазақ пайдаланған кезде жұмысты жеңілдетеді. A) Стандартты жеткізілім жиынтығы Аралық төсемені алмастыру (Aсуретінқараңыз) Жұмсақ ажарлау тәрелкесін (стандартты жеткізілім жиынтығы) пайдаланған кезде, әрдайым аралық төсеме(14) пайдаланылуы тиіс. Аралық төсемені(14) алып тастау үшін оны бүйірінен көтеріп, ажарлау тәрелкесінен(16) тартып алыңыз. Жаңа аралық төсемені орнатпас бұрын ажарлау тәрелкесінен(16) кір мен шаңды, мысалы, жаққышпен тазалап шығыңыз. Ажарлау тәрелкесінің(16) үстіңгі беті жабысқақ матадан тұрады, ол аралық төсемені жылдам әрі оңай бекітуге мүмкіндік береді. Аралық төсемені(14) ажарлау тәрелкесінің(16) астыңғы жағына берік бекітіңіз. Оңтайлы шаң сорылуын қамтамасыз ету аралық төсеменің(14) ойықтары ажарлау тәрелкесіндегі(16) саңылауларға сәйкес келгеніне көз жеткізіңіз. Ажарлау тәрелкесін алмастыру (Bсуретінқараңыз) Нұсқау: Зақымдалған тегістеу тәрелкесін (16) бірден алмастырыңыз. Ажарлағыш дискіні(13) және аралық төсемені(14) тартып шығарыңыз. Бұранданы (15) толықтай бұрап шығарыңыз және ажарлау тәрелкесін (16) шығарыңыз. Жаңа ажарлау тәрелкесін (16) орнатып, бұранданы қайтадан мықтап тартыңыз. Нұсқау: Тегістеу тәрелкесін орнатуда ұстағыш тістері тегістеу тәрелкесінің тесіктеріне кіруін қамтамасыз етіңіз. Нұсқау: Зақымдалған тегістеу тәрелкесінің ұстағышы, тек Bosch электр құралы үшін өкілетті сервистік қызметі арқылы алмастырылуы керек. Ұзартқыш құбырды енгізу/шығару (C−Dсуреттерінқараңыз) Ұзартқыш құбырларды(9) тек қажет болғанда енгізіңіз: ұзартқыш құбырсыз жұмыс істеген кезде, ажарлау үшін қолданылатын қажетті күш айтарлықтай азаяды. Нұсқау: ең көбі 2ұзартқыш құбырды енгізуге болады. Ажарлағыш бастиек/ұстауға арналған тетік/ұзартқыш құбыр арасындағы қосылымды босату (Cсуретінқараңыз): – ➊ Қысқыш иінтіректі (8) ашыңыз. – ➋ Бекіткіш ілмекті (7) ашыңыз. – ➌ Алдында қосылған бөлшектерді бөлшектеңіз. Ажарлағыш бастиек/ұстауға арналған тетік/ұзартқыш құбыр арасындағы қосылымды жабу (Dсуретінқараңыз): – ➍ Қалаулы қосылымға байланысты ажарлағыш бастиекті(10), ұстауға арналған тетікті(6) немесе ұзартқыш құбырларды(9) бір-біріне кіргізіңіз. – ➎ Бекіткіш ілмекті(7) жабыңыз. – ➏ Қысқыш иінтіректі(8), ол ажарлағыш бастиекке(10), ұстауға арналған тетікке(6) немесе ұзартқыш құбырға(9) тік бұрышта тұратындай

– ➐ Эксцентриктік бұранданы (20) мықтап тартыңыз. – ➑ Қысқыш иінтіректі(8) жабыңыз. Әрдайым барлық жалғағыш тетіктердің бекіткіш ілмекпен (7) және қысқыш иінтіректермен (8) бекітілгенін және берік байланыстырылғанын тексеріп тұрыңыз. Шаңды және жоңқаларды сору Материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Белгілі бір шаң түрлері канцерогенді болып есептеледі. – Мүмкіндік болса, осы материал үшін жарамды шаңсорғышты пайдаланыңыз. – Жұмыс орнының жақсы желдетілгеніне көз жеткізіңіз. – Әрдайым P2 сүзгі класындағы респираторды киіп

Шаңсорғышты жалғау (Eсуретінқараңыз) Пайдаланылатын шаңсорғышқа байланысты екі жалғау мүмкіндігінің бірін таңдаңыз: – Сорғыш шлангіні(21) ұстауға арналған тетіктегі(6) үрлеп шығару келте құбырына(5) енгізіп, бекітіңіз. Сорғыш шлангіні(21) шаңсорғышқа қосыңыз. – Адаптерді(22) үрлеп шығару келте құбырына(5) енгізіп, бекітіңіз. Шаңсорғыштың саптамасын(23) адаптерге(22) енгізіңіз. Шаңсорғыш өңделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр туғызатын немесе құрғақ шаңдар үшін арнайы шаңсорғышты пайдаланыңыз. Кең беттер үшін GAS35L/MAFC немесе GAS55MAFC сорғышын қолданыңыз, себебі олар қажетті үздіксіз сору қуатын қамтамасыз етеді. Электр құралын тік аймақтарда жұмыс істеу кезінде сорғыш шланг төменге көрсететін етіп ұстаңыз. Шланг/кабель қысқышын монтаждау/бөлшектеу (Fсуретінқараңыз) Шланг/кабель қысқышын (24) сорғыш шланг (21) үстінен қайырыңыз. Желілік кабельді шланг/кабель қысқышындағы кабель ойығына салыңыз. Бөлшектеу үшін шланг/кабель қысқышын (24) сорғыш шлангіден (21) тартып шығарыңыз да, желілік кабельді шланг/кабель қысқышынан суырыңыз. 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsҚазақ | 149

Пайдалануға ендіру u Желі қуатына назар аударыңыз! Ток көзінің қуаты электр құралының зауыттық тақтайшасындағы мәліметтерге сай болуы қажет. 230В белгісімен белгіленген электр құралдармен 220В жұмыс істеуге болады. Айналу жиілігін алдын ала таңдау Айналу жиілігін алдын ала таңдауға арналған айналмалы реттегіш(2) арқылы қажетті айналу жиілігін жұмыс барысында да реттеуге болады. Жоғары көрсеткіштер жоғары айналу жиілігін, ал төмен көрсеткіштер төмен айналу жиілігін білдіреді. Тұрақты электроника бос жүрісте және жүктеме кезінде айналу жиілігін тұрақты дерлік деңгейде сақтайды және жұмыстың біркелкі өнімділігін қамтамасыз етеді. Электрондық бір қалыпты іске қосу айналымдар санын шектеп қозғалтқыш мерзімін ұзартады.

u Қолтұтқаны жібермей қосқыш/өшіргішті басу мүмкіндігіне көз жеткізіңіз. Электр құралын қосу үшін ажыратқышты(3) ауыстырып- қосқышта "І" көрсетілетіндей алға жылжытыңыз. Электр құралын өшіру үшін ажыратқышты(3) ауыстырып-қосқышта "0" көрсетілетіндей артқа жылжытыңыз. Қолданысқа шолу

Сору күші Айналу жиілігінің

Ажарлағыш диск түйіршіктілігі Аса жұмсақ/

Қабырға/төбе ➀ 6 2–4 P180 бастап Орташа кермектік Қабырға ➀ 6 4–6 P120 бастап Төбе ➂ 1–5 (оңтайлы: 3) Аса кермек Қабырға/төбе ➀ тегіс емес бетте 6 4–6 P100 бастап ➂ тегіс бетте 1–3 Пайдалану нұсқаулары u Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз. u Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. u Электр құралын жанға қоймаңыз. Тегістеу тәрелкесін ұзақ уақытті деформациялануы мүмкін. u Электр құралы тұрақты пайдалануға арналмаған. Оны, мысалы, қысқыш немесе верстакке бекіту мүмкін

Аймақтарды тегістеу Электр құралын қосып толық ажарлау бетін өңделетін жерге қойып күшпен қатты басып дайындама үстінен жылжытыңыз. Көшіру деңгейі және ажарланған бет сапасы ажарлағыш дискінің таңдауына, таңдалған айналу жиілігіне және басу күшіне қарай реттеледі. Тек мінсіз тегістеу дискімен ғана дұрыс тегістеуге, сол арқылы электр құралын сақтауға болады. Ажарлау дискінің қызмет мерзімін ұзарту үшін бірқалыпты басуға талпыныңыз. Өте қатты басу электр құралы мен тегістеу дискінің тез тозуын тудырады. Металл өңдеген тегістеу дискін басқа материалдар үшін пайдаланбаңыз. Тек түпнұсқа Bosch ажарлағыш керек-жарақтарын пайдаланыңыз. Жиекке жақын ажарлау (G–Hсуреттерінқараңыз) Алмалы-салмалы қылшақ сегментінің көмегімен қабырға/ төбе мен ажарлау тәрелкесінің арасындағы бүйірлік қашықтықты азайтуға болады. – Қылшақ сегментінің(17) бекіткішін(11) басып

– Қылшақ сегментін(17) алға қайырып, шығарып

– Енгізу үшін қылшақ сегментін(17) бекіткіштің(11) қарама-қарсы жағына іліп, оны тірелгенше ажарлағыш бастиекке(10) қарай қайырыңыз. Ішкі/сыртқы ауа ағынын реттеу Төменгі қысым биіктігіне қарай қабылданатын құрал салмағын азайтуға болады. Қолдану мақсатына қарай әртүрлі ауа ағыны режимдерінің арасында ауыстырып қосуға болады. Сору Bosch Power Tools 1 609 92A 8GW | (21.02.2023)150 | Қазақ күшін реттегіш иінтіректі(12) 3 позицияның біріне

Ажыратқыш күйі Ауа ағынының

қабырғаларды жоғары ажарлау жылдамдығымен және төменгі

② аралас сыртқы мен ішкі ауа

Төменгі қысым әсерімен орташа ажарлау күші ③ аралас сыртқы мен ішкі ауа

қабылданған аз салмақ үшін жоғары төменгі қысыммен (сору күші) ажарлау үшін мінсіз Сору күшін реттеу Сору күшін, қалаулы тепе-теңдігіңіз ажарлау жылдамдығы мен сору күшінің арасында сақталатындай етіп реттеуге болады. Реттеуді, ішкі ауа ағыны (жоғарыдағы кестеде ③ позициясы) іске қосылған кезде ғана орындауға болады. Сору күшін айналмалы реттегішпен(1) бейімдеңіз: – 1−5: төмен-жоғары сору күші, төбелерді ажарлауға

– 6: ең жоғары сору күші, қабырлғаларды ажарлауға

Төмен сору күшінен (1-реттеу) бастап, оны, сезілетін қысым пайда болғанша, баяу көтеріңіз. Жоғары сору күші төбелер мен қабырғаларда шаршамай ажарлауға мүмкіндік береді. Тым қатты реттелген сору күші электр құралының дірілдеуіне әкеліп, басқару сипаттарын нашарлатуы мүмкін. Ақаулықтар – себептері және шешімдері Себебі Шешімі Қабырғалар мен төбелерге арналған ажарлағыш машина бірсарынды жұмыс істемей тұр және үстіңгі бетте теңселеді. Сору әсері тым қатты. Сору күшін азайтыңыз немесе қажет болса, сыртқы сорғышқа

Себебі Шешімі Тегістеу материалы немесе астыңғы бет қатты. Сору күшін азайтыңыз немесе қажет болса, сыртқы сорғышқа

Айналу жиілігін азайтыңыз. Өңделетін материалдың тазартылуы тым үлкен. Қабырғалар мен төбелерге арналған ажарлағыш машинаның айналу жиілігі тым жоғары. Айналу жиілігін азайтыңыз. Қабырғалар мен төбелерге арналған ажарлағыш машинаға тиетін сору әсері

Сору әсерін азайтыңыз немесе сыртқы сорғышқа

Тегістеу материалындағы толтырғыш үлесі жоғары немесе ол өте жұмсақ. Сыртқы сорғышты қосыңыз, сору күшінің айналмалы реттегішін 6- деңгейге орнатыңыз, айрықша жағдайларда айналу жиілігін азайтыңыз. Ажарлағыш материалдың түйіршіктілігі тым ірі. Майда түйіршіктілікке ие ажарлағыш дискіні қолданыңыз. Үстіңгі беттің сапасы оңтайлы емес. Ажарлағыш материалдың түйіршіктілігі тым ірі. Майда түйіршіктілікке ие ажарлағыш дискіні қолданыңыз. Тегістеу материалының кептіру уақыты сақталмаған.

нұсқаулықтарды және өндірушінің ұсыныстарын

Сору әсері тым қатты. Сору күшін азайтыңыз. Тегістеу материалындағы толтырғыш үлесі жоғары немесе ол өте жұмсақ. Майда түйіршіктілікке ие ажарлағыш дискіні қолданыңыз. Жұмыс істеп тұрған электр құралы үстіңгі бетке қойылды (атыздардың пайда болуы). Электр құралын орнатып қойғаннан кейін ғана

Бет үстінде жұмыс істеңіз және әрдайым алмалы- салмалы қылшақ сегментімен бірге жұмыс

Үстіңгі бетте ажарлаудан пайда болған атыздар бар. Қатты ажарлау тәрелкесі үстіңгі бетке қисық

Аралық төсемесі бар жұмсақ ажарлау тәрелкелерін қолданыңыз. Тегістеу материалы тым жұмсақ болғанда, ажарлау тәрелкесі тым қатты немесе ажарлағыш материал түйіршіктілігі тым ірі

Аралық төсемесі бар жұмсақ ажарлау тәрелкелерін қолданыңыз. 1 609 92A 8GW | (21.02.2023) Bosch Power ToolsҚазақ | 151 Себебі Шешімі Ажарлағыш материалдың майда түйіршіктілігін

Сору әсері жеткіліксіз. Сорғыштағы сору әсері тым

Сорғыштағы сору күшін

Қабырғалар мен төбелерге арналған ажарлағыш машинаның айналу жиілігі тым жоғары. Айналу жиілігін азайтыңыз. Қабырғалар мен төбелерге арналған ажарлағыш машинадағы ішкі сору күші

Сору күшін азайтыңыз немесе сыртқы сорғышқа

Тегістеу материалындағы толтырғыш үлесі жоғары немесе ол өте жұмсақ. Сыртқы сорғышты қосыңыз, сору күшінің айналмалы реттегішін 6- деңгейге орнатыңыз, айрықша жағдайларда айналу жиілігін азайтыңыз. Шаңсорғыштың басты сүзгісі бұғатталған/бітелген. Сүзгіш элементті жүйелі түрде тазалап тұрыңыз: – 1-мүмкіндік: сору күшінің реттеуін ең жоғары сору күшіне орнатыңыз. Сорғыштағы саптаманы, сорғыш шлангіні немесе сорғыш саңылауды, автоматты түрде тазалау басталғанша, 10секундқа алақанмен жауып қойыңыз. – 2-мүмкіндік: сүзгіш элементті механикалық жолмен тазалаңыз

– 3-мүмкіндік: сүзгіш элементте зақымдалған және бітелген жерлердің бар-жоғын тексеріп шығыңыз. Жаңа сүзгіш элементті жүйелі түрде енгізіп тұрыңыз. Тоқымасыз шаң жинағыш қап қолданылған. Кәдеге жаратылатын шаң жинағыш қапты қолданыңыз. Сорғыш шланг бітелген немесе бүктелген. Бітелген жерді тазалаңыз немесе бүктелген жерді

Шаң жинағыш қап толып

Сорғыштың шаң жинағыш контейнерін шығарыңыз. Техникалық күтім және қызмет Қызмет көрсету және тазалау u Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз. u Жақсы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз. Егер байланыс сымын алмастыру қажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс. Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады. Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше таңдау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы ақпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс. Егер тұтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тұтынушыға бұл туралы ақпарат берілуі

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс: – Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті; – Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс; – Сатушы осы бұйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жөніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті; – Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бұзылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады. Жалғағыш шлангіні алмастыру (Iсуретін қараңыз) Жалғағыш шлангіні (18) шығару үшін шланг қысқышының (25) бұрандасын бұрауышпен босатыңыз және шланг қысқышын (25) жалғағыш шлангімен (18) көтеріп алыңыз. Шланг қысқышын (25) алып тастаңыз. Жалғағыш шлангінің (18) басқа ұшында шланг бекіткішінің (27) ішкі корпусын (26) тартып шығарыңыз. Bosch Power Tools 1 609 92A 8GW | (21.02.2023)152 | Қазақ Ішкі корпусты (26) мықтап ұстаңыз және жалғағыш шлангіні (18) бұрап шығарыңыз. Жаңа жалғағыш шлангіні (18) енгізу үшін ішкі корпусты (26) мықтап ұстаңыз және жаңа жалғағыш шлангіні (18) тіркелгенше бұрап кіргізіңіз. Шланг қысқышын (25) жалғағыш шлангінің (18) басқа ұшына монтаждаңыз. Бұранда бастиегін, бұрауышпен шланг қысқышын (25) күш салмай ажарлағыш бастиекке (10) шамамен 2Нм айналу моментімен тарта алатындай орналастырыңыз. Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау

Қазақстан Республикасы

Муратбаев к., 180 үй “Гермес” БО, 7 қабат Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

Қызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз: www.bosch-pt.com/serviceaddresses Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төмендегі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады: – механикалық зақымдардың жоқтығы; – пайдалану бойынша нұсқаулық талаптарының бұзылу белгілерінің жоқтығы; – пайдалану бойынша нұсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының

– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; – біліксіз жөндеу белгілерінің жоқтығы. Кепілдік төмендегі жағдайларда қолданылмайды: – форс-мажор жағдайларына байланысты кез келген

– барлық электр құралдарындағыдай электр құралының қалыпты тозуы. Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қысқартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аясына кірмейді: – табиғи тозу (ресурстың толық пайдаланылуы); – қате орнату, рұқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бұзу нәтижесінде істен шыққан жабдық пен оның

ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және төмендегі нормаларға сай екенін білдіреміз. Техникалық құжаттар: * Қабырғалар мен

арналған ажар- лағыш машина Өнім нөмірі
