| Өнім түрі | Сымсыз кескіш-тегістегіш |
| Бренд | Bosch |
| Модель | GOP 18V-34 Professional |
| Номиналды кернеу | 18 В |
| Бос жүріс жиілігі | 10 000 – 20 000 айн/мин |
| Тербеліс бұрышы | 1,7° (солға/оңға) |
| Салмағы (EPTA бойынша) | 1,5 – 2,6 кг (аккумуляторға байланысты) |
| Үйлесімді аккумуляторлар | GBA 18V..., ProCORE18V... |
| Үйлесімді зарядтағыштар | GAL 18..., GAX 18..., GAL 36... |
| Зарядтау температурасы | 0 °C-тан +35 °C-қа дейін |
| Пайдалану температурасы | –20 °C-тан +50 °C-қа дейін |
| Акустикалық қысым деңгейі | 80 дБ(А) (K=3 дБ анықсыздығы) |
| Діріл (тегістеу) | 4,1 м/с² (K=1,5 м/с²) |
| Негізгі қолданылуы | Аралау, тегістеу, қыру, тігістерді тазалау |
| Керек-жарақтарды бекіту жүйесі | Starlock (Starlock Plus үйлесімді) |
| Біріктірілген жарық | LED |
| Шаңсорғыш құрылғы | Алынбалы, қыстырмалы (2 нұсқа) |
| Тереңдік шектегіш | Реттелетін (12 позиция) |
| Қорғаныс | Шамадан тыс жүктемеге қарсы, қызып кеткенде автоматты тоқтау |
| Күтім | Желдету саңылауларын үнемі тазалау; карбидті керек-жарақтарды щеткамен тазалау |
| Қосалқы бөлшектер | www.bosch-pt.com сайтында қолжетімді |
| Сатудан кейінгі қызмет | Франция: 09 70 82 12 26 немесе SAV DIRECT онлайн нысаны |
| Қуат көзі | Литий-ионды аккумулятор 18 В (бөлек сатылады) |
| Техникалық қызмет көрсету | Жөндеу жұмыстарын түпнұсқа бөлшектерді пайдаланатын білікті маманға тапсыру |
Жиі қойылатын сұрақтар - GOP 18V-34 Professional BOSCH
Пайдаланушылардың сұрақтары туралы GOP 18V-34 Professional BOSCH
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз Электр құралдары PDF форматында тегін! Нұсқаулықтарыңызды табыңыз GOP 18V-34 Professional - BOSCH және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. GOP 18V-34 Professional брендінің BOSCH.

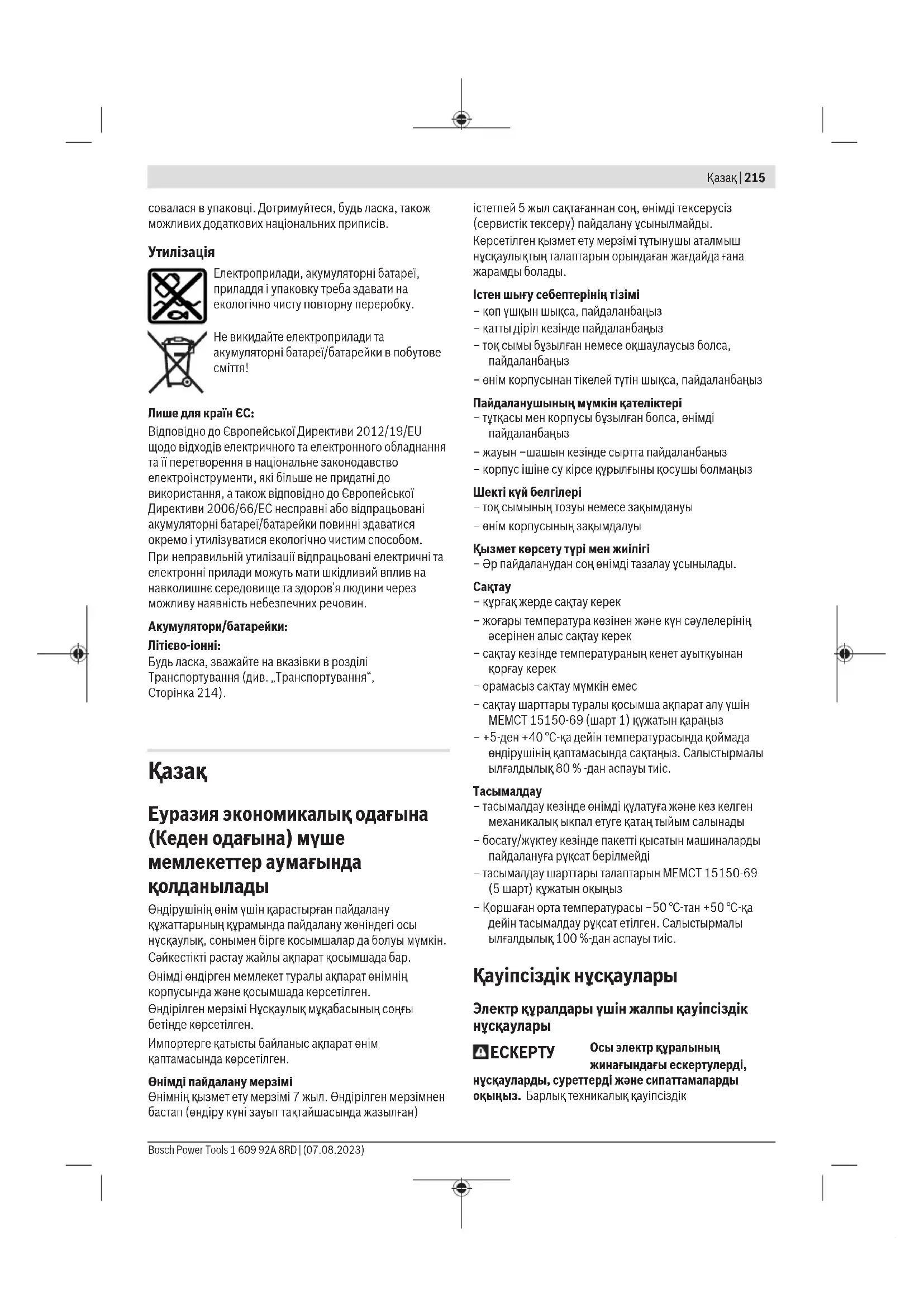

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GOP 18V-34 Professional BOSCH
Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында қолданылады
Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.
Өнімді пайдалану мерзімі
Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тутынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.
Істен шығу себептерінің тізімі
- көп үшкын шықса, пайдаланбаңыз
– қатты діріл кезінде пайдаланбаныз
– ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
– өнім корпусынан тікелей түтін шықса, пайдаланбаныз
Пайдаланушының мүмкін қателіктері
– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
– корпус ішіне су кірсе құрылғыны қосушы болмаңыз
Шекті күй белгілері
– ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы
Қызмет көрсету түрі мен жилігі
- Эр пайдаланудан соң өнімді тазалау ұсынылады.
Сактау
- курғақ жерде сақтау керек
– жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
– сактау кезінде температураның кенет ауыткуынан корғау керек - орамасыз сактау мүмкін емес
– сактау шарттары туралы косымша акпарат алу ўшін МЕМСТ 15150-69 (шарт 1) кужатын караңыз - +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аspaуы тиіс.
Тасымалдау
- тасымалдау кезінде өнімді құлатуға және кез келген
механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға руксат берілмейді - тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.
Қауіпсіздік нұсқаулары
Электр құралдары үшін жалпы қауіпсіздік нұсқаулары
ECKEPTY
Осы электр куралының жинағындағы ескертулерді,
нускауларды, суреттерді және сипаттамаларды окыңыз. Барлық техникалық қауіпсіздік
216|Қазақ
нүсқаулықтарын орындамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.
Болашак жумыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.
Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.
Жумыс орнының қауінсіздігі
Жумыс орнын таза және жарык устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр құралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.
Электр қауіпсіздігі
Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеніз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйықталуының қауіпін темендетеді.
▶ Кубырлар, радиаторлар, плиталар мен суыткыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда болады.
Электр куралдарды жанбырда немесе вигалды коршауда пайдаланбаныз. Электр куралына кірген су ток согу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс устамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған ток желісін пайдаланыңыз. RCD пайдалану ток соғу қауіпін төмендетеді.
Жеке қауіпсіздік
Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.
Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым кез қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.
Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын токқа қосу сәтсіз оқигаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті киім киїціз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
Аспаптарды жиї пайдаланып жақсы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жақақаттануға алып келуї мүмкін.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.
Электр куралдарын пайдалану және күту
▶ Куралды аса көп жуктемеціз. Жумысыңыз ушін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр куралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр куралынан алып тастаңыз. Бул сақтық әрекеті электр куралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауінті болады.
Электр құралдарын мен керек-жарактарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құрғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.
Батарея куралын пайдалану және күту
▶ Тек өндіруші сипattaған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр күралдарын тек арнайы тағайыңдалған батарея жинақтарымен пайдаланыңцыз. Кез келген басқа батарея жинақтарын пайдалану жақақаттану мен өрт қауіпіне алып келеді.
▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан сүйықтық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сүйықтық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан сүйықтық көзу немесе күйіктерге алып келуі мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
▶ Батарея жинағын немесе құралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлық зарядтау нұсқауларын орындап батарея жинағын нұсқауларда белгіленген температура ауқымынан тыс жағдайда зарядтамаңыз. Дұрыс емес зарядтау немесе белгіленген ауқымнан тыс температурада зарядтау батареяны зақымдал өрт қауіпін жоғарылатуы мүмкін.
Кызмет көрсету
Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.
Мультикескіш үшін қауіпсіздік нусқаулары
Кесетін керек-жарактан жасырын сымдарға тиюі мүмкін әрекеттерді жасаған кезде электр құрылғы оқшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны ток соғуы мүмкін.
▶ Дайындаманы турақты ретте ұстау үшін бекіту және тіреу үшін қамыт немесе басқа жолын пайдаланыңыз. Дайындаманы қолмен немесе денеге тіреп ұстау оны турақты емес қылып бақылау жоғалуына алып келуі мүмкін.
218|Қазақ
Электр құралын тек құрғақ ажарлау үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады.
▶ Өрт қаупі бар! Ажарланатын материалды немесе ажарлау құрылғысын қызып кетуден сақтаңыз. Шаң жинағыш қапты әрдайым жұмыста үзілістер жасамастан бұрын босатыңыз. Сүзгіш қапта немесе шаңсорғыштың сүзгісінде ажарлаудан пайда болатын шаң қолайсыз жағдайларда (мысалы, металдарды ажарлау кезіндегі үшқын шығуы) түтануы мүмкін. Ажарлау шаңы лак, полиуретан қалдықтары немесе химиялық заттектермен араласуы, ажарлау материалының үзақ өнделуінен қызуы аса жоғары қауіп тудырады.
▶ Āолыңызды аралау аймағынан қашық ұстаңыз. Дайындама астына тимеңіз. Ара полотносына тию жаракаттану қаупін тудырады.
Электр куралыңыздың желдеткіш саңылауын жүйелі түрде тазалаңыз. Көзғалтқыш түрбинасы кұрылғы ішіне көп шаң тартады, металды шаң жиналып электр қаупін тудыруы мүмкін.
Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға алып келуі мүмкін.
Электр құралды пайдалануда оны екі қолмен берік устап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарылады.
▶ Алмалы-салмалы аспаптарды алмастыру кезінде корғау қолғабын киіңіз. Алмалы-салмалы аспаптар узак ұакыт жұмыс істегеннен қызады.
Ылғалды материалдарды (мысалы тусқағаз) және ылғалды жерде қырмаңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады.
▶ Онделетін бетті кұрамында еріткіш бар сүйықтықтармен сүртпеңіз. Қыру кезіндегі материалдар қызып кетуі себебінен улы булар пайда болуы мумкін.
▶ Кырғыш және пышақпен жұмыс істеу кезінде сақ болыңыз. Аспаптар өте өткір болып жақақаттану қауіпін тудырады.
Аккумулятор закымдалған немесе дурыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қауіпі бар.
▶ Шеге немесе бурауыш сиякты ушты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бул кыска түйыкталуға алып келіп,
аккумулятор жануы, тутін шығаруы, жарылуы немесе қызып кетуі мүмкін.
▶ Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.
Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа түйықталу қаупі туындайды.
Өнім және қуат сипаттамасы
Барлық қауіпсіздік нүсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нүсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.
Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.
Тағайындалу бойынша қолдану
Электр құралы ағаш заттектер, пластик, гипс, түрлі-түсті металдар мен бекіткіш элементтерді (мысалы, шыңдалмаған шегелер, қапсырмалар) аралауға және кесуге арналған. Сондай-ақ ол жұмсақ қабырға плиткаларын өндеуге, жіктерді кетіруге және шағын веттерді құрғақ ажарлау мен қыруға арналған. Эсіресе жиектерге жақын және біріктіру орындарындағы жұмыстарға арналған. Электр құралын тек Bosch керек- жарактарымен бірге пайдалану қажет.
Көрсетілген курамды бөлшектер
Көрсетілген күрамды бөлшектердің нөмірлері графикалық беттегі электр күралының көрсетіліміне қатысты болып келеді.
(1) Тутка (беті окшауланған)
(2) Ажыраткыш
(3) Аккумулятор ^a)
(4) Аккумуляторды босату түймесі ^2)
(5) Желдеткіш саңылауы
(6) Тербелістер санын алдын ала тандауға арналған реттегіш дөңгелек
(7) Куралды кулыптан босатуға арналған Starlock иінтіperі
(8) Курал бекіткіші
(9) Жумыс шамы
(10) Терендік шектегіші ^a)
(11) Терендік шектегішнің кыспа інітірегі
(12) Батырма ара дискісі ^a)
(13) Шертпелі жалғағышы жок шаңсорғыш ^a)
(14) Шертпелі жалғағышы бар шансорғыш ^a)
(15) Ажарлағыш такта ^a)
(16) Ажарлағыш диск ^3)
(17) Шансорғыштың қыскыш інтірегі ^a)
(18) Аспирациялық келте құбыр ^3)
(19) Сору адаптері ^a)
(20) Сорғыш шланг ^a)
a) Бейнеленген немесе сипатталған керек-жарактар стандартты жеткізілім жиынтығымен қамтылмайды. Толық керек-жарактарды біздің керек-жарактар бағдарламасынан табасыз.
Техникалық мәліметтер
| Аккумуляторлық мультикескіш GOP 18V-34 | ||
| Өнім нөмірі | 3 601 HG2 0.. | |
| Номиналды кернеу В= 18 | ||
| Бос жүріс күйіндегі айналу жилігі n_0 | мин ^-1 | 10000–20000 |
| Тербелу бұрышы, солға/оңға ° 1,7 | ||
| Салмағы EPTA-Procedure01:2014 құжатына сай | кг 1,5–2,6 | ^A) |
| Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы | °C 0 ... +35 | |
| Жұмыс кезіндегі ^B) және сақтау кезіндегі рұқсат етілген қоршаған орта температурасы | °C –20 ... +50 | |
| ұсынылатын аккумуляторлар GBA 18V... | ProCORE18V... | |
| ұсынылатын зарядтағыш құрылғылар | GAL 18...GAX 18...GAL 36... | |
A) пайдаланған аккумуляторға байланысты
В) <0 °C температураларында куаты шектелген
Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.
Шуыл және діріл туралы ақпарат
EN 62841-2-4 бойынша есептелген шуыл эмиссиясының көрсеткіштері.
Электр күралының амплитуда бойынша есептелген дыбыстық крысым деңгейі әдette 80 дБ(А) күрайды. К дәлсіздігі = 3 дБ. Шуыл деңгейі жұмыс барысында белгіленген шамадан асып кетуі мүмкін. Күлақ қорғанысын тағыңыз!
Жалпы діріл мәндері a_h (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 62841-2-4 бойынша есептелген:
Ажарлау: a_n=4,1~M/c^2, K=1,5~M/c^2
Батырмалы ара дискісімен аралау: a_1=3,9 m/c^2 , K=1,5 m/ c^2 ,
Сегментік ара дискісімен аралау: a_h = 3,0 M/c^2 , K = 1,5 M/c^2 .
Осы нүсқауларда келтірілген діріл деңгейі және шуыл эмиссиясының көрсеткіші занды өлшеу әдісі бойынша
өлшенген және оларды электр құралдарын бір-бірімен салыстыру үшін пайдалануға болады. Олармен алдыңғы тербелу және шу шығаруды бағалауға болады.
Берілген тербелу деңгейі мен шуыл шығару мәні электр күралының негізгі жұмыстары үшін берілген. Егер электр күрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу деңгейі мен шуыл шығару мәндері өзгереді. Бүл бүкіл жұмыс уақыты үшін тербелу және шуыл шығаруды қатты көтеруі мүмкін.
Дірілдеу деңгейі мен шуыл шығару мәнін накты есептеу үшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру кажет. Бул дірілдеу деңгейі және жұмыс уақытындағы шуыл шығару мәнін төмендетеді.
Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.
Аккумулятор
Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жынтығында аккумулятордың бар-жоғын каптауыштан біліп алуға болады.
▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.
Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.
Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.
Аккумуляторды шығару
Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бул ретте күш салмаңыз.
Аккумуляторда, аккумуляторды босату туймесі байкаусызда басылып кеткенде, оның түсіп кетүнен коргайтын 2 кұлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.
Аккумулятор заряды деңгейінің индикаторы
Нускау: әр аккумулятор түрінде заряд деңгейінің индикаторы болмайды.
220|Қазақ
Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде гана шақыруға болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған өнемесе түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бул аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.
| Уздіксіз жарык 3× жасыл 60-100% |
| Уздіксіз жарык 2× жасыл 30-60% |
| Уздіксіз жарык 1× жасыл 5-30% |
| Жыпылыктайтын жарык 1× жасыл 0-5% |
| Уздіксіз жарык 5× жасыл 80-100% |
| Уздіксіз жарык 4× жасыл 60-80% |
| Уздіксіз жарык 3× жасыл 40-60% |
| Уздіксіз жарык 2× жасыл 20-40% |
| Уздіксіз жарык 1× жасыл 5-20% |
| Жыпылыктайтын жарык 1× жасыл 0-5% |
Аккумуляторды онтайлы пайдалану туралы нүсқаулар
Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.
Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте калдырмаңыз.
Аккумулятордың желдету тесігін жүмсақ, таза және құрғақ қылшақпен мұқият тазалаңыз.
Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.
Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.
Жинау
Аккумуляторды электр күралмен кез келген жұмыстарды (мысалы, орнату, қызмет корсету, т.б.) бастау алдында, сондай-ак, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
Жумыс күралын ауыстыру
Аспап алмастыру кезінде қорғау қолғабын киңіз. Алмалы-салмалы аспаптарға тию жаракаттану қаупін түындатады.
Алмалы-салмалы аспаптарты тандау Электр куралына арналған алмалы-салмалы аспаптарды ескеріңіз.
Төменdegі кестеде алмалы-салмалы аспап турлері көрсетілген. Баска алмалы-салмалы аспаптарды Bosch ұсынатын жабдыктар тізімінен табуға болады.
Алмалы-салмалы аспап Материал Колданылуы
 | AIZ 10 ABStarlockСурек пен металға арналған 10 × 20 ммбиметалдыбатырма ара дискісі | Жұмсақ сүрек, жұмсақ пластиктер, гипскартон, жұқа алюминий және түрлі-түсті металды профильдер, жұқа металл такталар, шыңдалмаған шегелер мен бұрандалар | Шағын ажыратқыш және батырма кесіктер; сүректегі әшекейлік жұмыстар;Мысал: кабель үшін саңылау кесу, гипскартон такталарында батырма кесіктер, құлыптар мен каптамалар үшін саңылауларды аралау |
Алмалы-салмалы аспап Материал Колданылуы
 | AIZ 32 EPCStarlockСурекке арналған32 × 50 мм HCSбатырма арадискісі | Жұмсақ сүрек Домалақ ара жиегінің (Curved-Tec) арқасында кетіксізжасалатын ажыратқыш және батырма кесіктер; сондай-ак бұрыштарда және қол жеткізу құын болатынжерлерде қырына жақын аралау;Мысал: желдету торын құрастыру немесе розеткағаарналған саңылау жасау үшін жасалатын батырма кесік | Домалақ ара жиегінің (Curved-Tec) арқасында сүректе,құрамында темір жоқ жұмсақ металдар мен пластиктежарықшақсыз, беттеп кесіктер мен батырма кесіктержасау;Мысал: розеткалар мен құбылларға арналған саңылаужасау, шыңдалмаған шегелер мен бұрандалар арқылыбеттеп кесу |
 | AIZ 32 APB/AIZ 32 APIBStarlockСурек пен металғаарналған32 × 50 ммбиметалдыбатырма арадискісі | Сүрек пен құрамындатемір жоқ металдардантұратын жұмсақкомпозиттікматериалдар,шыңдалмаған шегелермен бұрандалар, кішіөлшемді түрлі-түстіметалл құбыллар жәнепрофильдер | |
 | PAIZ 32 APBStarlockPlusСурек пен металғаарналған32 × 60 ммбиметалдыбатырма арадискісі | Сүрек пен құрамындатемір жоқ металдардантұратын жұмсақкомпозиттікматериалдар,шыңдалмаған шегелермен бұрандалар, кішіөлшемді түрлі-түстіметалп құбыллар жәнепрофильдер | Сүректе, абразивті ағаш дайындамалары менпластиктерде жылдам және терең батырма кесіктержасау, домалақ кескіш жиектің (Curved-Tec) арқасындажарықшақсыз жұмыстар өткізу;Мысал: кіші өлшемді түрлі-түсті металл құбыллар менпрофильдерді жылдам ажырату, кіші өлшемдішыңдалмаған шегелер, бұрандалар мен болатпрофильдерді оңай кесу |
 | AIZ 32 BSPB/AIZ 32 BSPIBStarlockҚатты сүреккеарналған32 × 50 ммбиметалдыбатырма арадискісі | Қатты сүрек, қабатталғантақталар | Домалақ ара жиегінің (Curved-Tec) арқасындақабатталған тақталарда немесе қатты сүректежарықшақсыз ажыратқыш және батырма кесіктержасау, жапондық тісті ілінісу қатты сүрекке арналған;Мысал: шатырдағы терезелерді орнату, розеткаларүшін саңылау жасау |
 | AIZ 32 AT/AIZ 32 AITStarlockМеталға арналған32 × 40 ммкарбидті батырмаара дискісі | Құрамында темір барқатты металдар, қаттыабразивтідайындамалар, шыныталшық, гипскартон,цементпенбайланыстырылғанталшықты тақталар,шыңдалған шегелер менбурандалар | Қатты абразивті дайындамаларды немесе құрамындатемір бар қатты металдарды аралау; BOSCH CarbideTechnology технологиясының арқасында ұзақ қызметету мерзімі;Мысал: асүй беттіқ қаптамаларын кесу, шыңдалғанбурандалар және тот баспайтын болат арқылы оңайаралау |
 | AIZ 32 APT/AIZ 32 APITStarlockМультиматериалғарналған 32 ×40 мм карбидтібатырма арадискісі | Құрамында темір барқатты табақ металдар,эпоксид, гипскартондытақталар, шыны пластик,көмір талшықты пластик,цемент талшықтытақталар | Домалақ ара жиегінің (Curved-Tec) арқасында табақметалда жарықшақсыз ажыратқыш және батырмакесіктер жасау; BOSCH Carbide Technologytехнологиясының арқасында ұзақ қызмет ету мерзімі;Мысал: табақ металл арқылы аралау, терезежақтауындағы бұрандаларды ажырату |
222|Қазақ
Алмалы-салмалы аспап Материал Колданылуы
 | PAIZ 45 AT/PAIZ 45 AITStarlockPlusМеталға арналған45 × 50 ммкарбидті батырмаара дискіci | Құрамында темір барқатты металдар, қаттыабразивтідайындамалар, шыныталшық, гипскартон,цементпенбайланыстырылғанталшықты тақталар,шындалған шегелер менбурандалар | Қатты абразивті дайындамаларды немесе құрамындатемір бар қатты металдарды аралауға арналған кең араDISCKі; BOSCH Carbide Technology технологиясыныңарқасында үзак қызмет ету мерзімі;Мысал: асүй беттік қаптамаларын кесу, шындалғанбурандалар және тот баспайтын болат арқылы оңай аралау |
 | PAII 52 APT/PAII 52 APITStarlockPlusМультиматериалғаарналған 52 ×50 мм карбидтібатырма арадискіci | Құрамында темір барқатты табақ металдар,эпоксид, гипскартондытақталар, шыны пластик,көмір талшықты пластик,цемент талшықтытақталар | Домалақ ара жиегінің (Curved-Tec) арқасында табақметалда жарықшаксыз ажыратқыш және батырмакесіктер жасау; BOSCH Carbide Technologутехнологиясының арқасында үзак қызмет ету мерзімі;Мысал: табақ металл арқылы кесу, терезежақтауындағы бұрандаларды ажырату |
 | AYZ 53 BPBStarlockМультиматериалғаарналған53 × 40 ммбатырма арадискіci | Гипскартонды тақталар,ағаш жоңқалы тақталар,көп қабатты материал,сурек | Кейінгі үзын кесікпен батырма ара кесігі үшіноңтайландырылған; Dual-Tec пішіні бұрыштарда,сонымен қатар үзын кесік жасаған кезде таза әрі толықкесікті қамтамасыз етеді;Мысал: гипскартонды тақталарда немесе ағашқабырғаларда розетка саңылауларын жасау |
 | All 65 APB/All 65 APIBStarlockСурек пен металғаарналған65 × 40 ммбиметалдыбатырма арадискіci | Жұмсақ сурек, қаттысурек, фанераланғантақталар, пластикпенқапталған тақталар,шындалмаған шегелермен бұрандалар | Домалақ ара жиегінің (Curved-Tec) арқасындакапталған тақталарда немесе қатты суректежарықшаксыз ажыратқыш және батырма кесіктержасау;Мысал: есік рамаларын қыскарту, сөре немесекіріктірілетін жиңаз үшін ламинатталған қаптамасы баредендерде саңылаулар жасау, шындалмаған шегелермен бұрандалар арқылы беттеп кесу |
 | ACZ 85 EB/ACZ 85 EIBStarlockСурек пен металғаарналған 85 ммдиаметрлібиметалдысегментік арадискіci | Ағаш дайындамалары,пластик, құрамындатемір жоқ, жұмсақметалдар | Ажыратқыш және батырма ара кесіктері;сондай-ақ қол жеткізу қыын болатын жерлерде жиеккежақын аралауға арналған;Мысал: алдын ала орнатылған еден планкаларыннемесе есік рамаларын қыскарту, еден панельдерінбейімдеу арқылы батырма кесіктер жасау |
 | ACZ 100 SWBStarlockМультиматериалғарналған 100 ммдиаметрлі, толқынтәрізді үштағышыбар биметалдысегментік пышақ | Оқшаулағыш материал,окшаулағыш тақталар,еден тақталары, дыбысөткізбейтін тақталар,картон, кілемдер,резеңке, былғары | Жұмсақ материалдарды дәл кесу;Мысал: окшаулағыш тақталарды кесу, шығып түрганокшаулағыш материалды бетке жақын окшаулау |
 | ACZ 105 ETStarlockМультиматериалғарналған 105 ммдиаметрлі | Талшықты цементтақталары, плиткажіктері, әртелген кірпіш,шыны талшықпен | Ажыратқыш және батырма ара кесіктері; сондай-ақ қолжеткізу қыын болатын жерлерде жиекке жақынаралауға арналған; BOSCH Carbide Technologутехнологиясының арқасында үзак қызмет ету мерзімі;Мысал: алдын ала орнатылған еден планкаларын |
Алмалы-салмалы аспап Материал Колданылуы
| карбидтісегментік арадискісі | нығайтылған пластиктер,ламинат | немесе есік рамаларын қыскарту, өртелген кірпіштекабель каналдарын фрезерлеу, плитка жіктерінжылдам әрі шаңсыз окшаулау, араластырғыш үшіншыны талшықты тақталарды кесу, ламинatta бейімдеужұмыстарын өткізу | |
 | ACZ 85 RD4StarlockҚұрылыстықерітінді менабразивтіматериалдарғаарналған 85 ммдиаметрлі алмасқыыршықтысегментік арадискісі | Цемент жіктері, жұмсаққабырға плиталары,шыны талшықпеннығайтылған пластиктер,эпоксид, отқа тезімдігипскартонды парақтар | Жиекке жақын немесе қол жеткізу қыын болатынжерлерде және бұрыштарда кесу және ажырату, алмасқыыршығының арқасында айрықша ұзақ қызмет етумерзімі;Мысал: қабырға плиталарының арасындағы жіктердіжақсарту жұмыстары үшін кетіру, плиталардың ішіндесаңылаулар жасау;карбидті қыыршықты нұскада да қолжетімді:ACZ 85 RT3 |
 | AVZ 70 RT4Starlock70 мм кеңкарбидтіқыыршықтыерітіндітазартқышы | Ерітінді, жіктер,эпоксидті қарамай,шыны талшықпеннығайтылған пластиктер,абразивті материалдар | Жік пен плитка материалдарын фрезерлеп кесу жәнеажырату, сондай-ақ қатты астыңғы бетте жонғышпенаралау және ажарлау; BOSCH Carbide Technologутехнологиясының арқасында ұзақ қызмет ету мерзімі;Мысал: плитка желімі мен жік ерітіндісін кетіру |
 | AVZ 90 RT2StarlockҚұрылыстықерітінді менабразивтіматериалдарғаарналған 90 ммкең карбидтіқыыршықтыдельта пластина | Ерітінді, бетонқалдықтары, сүрек,абразивті материалдар,бояу | Қатты астыңғы бетте жонғышпен аралау және ажарлау;Мысал: ерітіндіні немесе плитка желімін кетіру(мысалы, закымдалған плитканы алмастырған кезде),кілем желімінің қалдықтарын кетіру, бояу қалдықтарынкетіру;мына түйіршік өлшемдерінде қолжетімді: 20 (RT2), 40(RT4), 60 (RT6) немесе 100 (RT10) |
 | AVZ 93 GStarlock93 мм дельтасериялыажарлағышдискілергеарналған 93 ммкең ажарлағышпластина | ажарлағыш дискігебайланысты | Жиектерде, бұрыштарда немесе қол жеткізу қыынболатын жерлерде ажарлау;ажарлағыш дискіге байланысты, мысалы, сүректі,бояуды, лак пен тасты ажарлау үшін жарамды;Тазалауға және сүректі құрылымдауға, металдағы тоттыкетіруге және лактарды тазартуға арналған плитка,алдын ала жылтыратуға арналған жылтыратқыш қабықЕң көбі "4" тербелістер санының деңгейіндеажарлаңыз. Тым үлкен тербелістер саны алмалы-салмалы аспаптардың тозуын үлгайтады немесеалмалы-салмалы аспаптардың мезгілсіз істен шығуынаәкелуі мүмкін. |
 | AUZ 70 GStarlock70 × 125 ммажарлағышдискілергеарналған 70 ммкең профилькескіші | Сүрек, құбырлар/профильдер, бояу,лактар, толтырғыш,металл | Макс. диаметрі 55 мм дейін болатын профильдердіжәне домалақ, тегіс емес материал беттерін жайлыжәне тиімді түрде ажарлау;суректі, құбырларды/профильдерді, лактарды,толтырғыштарды және металды ажарлауға арналғанажарлағыш дискілер |
224|Қазақ
Алмалы-салмалы аспап Материал Колданылуы
 | AVZ 32 RT4StarlockСурек пен бояуға арналған 32 × 50 мм карбидті кыршықты ажарлағыш штифт | Сүрек, бояу Қол жеткізу қыын болатын жерлерде сүректі немесе бояуды егеукұм қағазынсыз ажарлау; BOSCH Carbide Technology технологиясының арқасында ұзақ қызмет ету мерзімі;Мысал: терезе қақлағы пластиналарының арасындағы бояуды тазарту, бұрыштардағы ағаш еденді ажарлау; мына түйіршік өлшемдерінде қолжетімді: 40 (RT4) және 100 (RT10) | |
 | AIZ 28 SCStarlock 28 × 40 мм HCS әмbebап жік кескіші | Деформациялық жіктер, терезе сылағышы, окшаулағыш материалдар (минералды мақта) | Жұмсақ материалдарды кесу және ақырату;Мысал: силиконды температуралық жіктерді немесе терезе сылағышын кесу |
 | ASZ 32 SCStarlock 24 мм кең HCS кергіш кескіші, 11 мм кең HCS қыскыш кескіші | Шатыр қақағазы, кілемдер, жасанды газон, картон, ПВХ едені | Жұмсақ материалдар мен ілігіш абразивті дайындамаларды жылдам әрі дәл кесу;Мысал: кілемдерді, картонды, ПВХ еденін кесу, шатыр қақағазында саңылау жасау |
 | ATZ 52 SCStarlock 52 мм қырғыш, ілігіш емес | Кілемдер, ерітінді, бетон, плита желімі | Қатты астыңғы бетте қырып тегістеу;Мысал: ерітіндіні, плитка желімін, бетон мен кілем желімінің қалдықтарын кетіру;ATZ 52 SFC ілігіш қырғышы ретінде қолжетімді (жұмысақ кілем желімі/бояу қалдығы) |
Керек болса орнатылған алмалы-салмалы аспапты шешіңіз.
Ол үшін Starlockиінтірегін (7) тірелгенше ашыңыз. Алмалы-салмалы аспап лактырылады.
Керекті электр куралды (мысалы, батырма ара дискісін (12)) аспап патронына (8) ойығы төменге керсететін етіп орнатыңыз (графикалық беттегі суретті қараңыз, алмалы- салмалы аспаптың жазуларын жоғарыдан көруге болады).
Алмалы-салмалы аспапты онда керекті жұмыс үшін оңай күйіне қойыңыз. Онда аралығы 30° болатын 12 күй мүмкін болады.
Алмалы-салмалы аспапты керекті куйде басып аспап қыскышының қыскыш жудырықшаларда автоматты қулыптанғанша бекітіңіз.
▶ Алмалы-салмалы аспаптыц бекем турғанына көз жеткізіңіз. Қате немесе нашар бекілген алмалы-салмалы аспаптар пайдалану кезінде сізге қауіп төндіруі мумкін.
Терендікті шектеу тірегін орнату және реттеу
Терендік шектегішін (10) сегменттік және батырма ара дискілерінде пайдалану мүмкін.
Керек болса орнатылған алмалы-салмалы аспапты шешіңіз.
Терендік шектегіштің (10) керекті жұмыс күйіне тірелгенше аспап қыскышынан (8) әткізіп электр құралының қыскыш мойыншасына жылжытыңыз.
Терендік шектегіш планканы тіретіңіз. Онда аралығы 30° болатын 12 күй мүмкін болады.
Керекті жұмыс терендігін реттеңіз. Терендік шектегішін қыскыш түтқышын (11) басып терендік шектегішті бекітіңіз.
Өнделетін материал және қажетті беттің алынуына байланысты түрлі тегістеу дискілері ұсынылады:
| Егеукумкағазы | Материал Пайдалану Түйіршіктілік | |||
| best ▲Wood | – Барлық ағаш түрлері(мысалы, қатты, жұмсақ,ЖАТ, құрылыспанельдері)– Металл материалдар | Сүргіленбеген брус немесе тақтайларды алдын алатегістеу үшін | дөрекі 40 | 60 |
| Жалпақ ажарлау және аздаған кедір - бүдірді тегістеу үшін | орташа 80 | 100120 | ||
| Ағашты ақырғы және жұқалап тегістеу үшін майда 180 | 240320400 | |||
| best ▲Paint | – бояу– лак– толтырғыш– қалақша | Бояуды тегістеу үшін дөрекі 40 | 60 | |
| Боялған беттерді ажарлау үшін (мысалы,жағындыларды, бояу тамшыларын және акқан іздерді жою) | орташа 80 | 100120 | ||
| Лактың төсеме бояуын тегістеу майда 180 | 240320400 | |||
Тегістеу дискін тегістеу пластинасында орнату/ алмастыру
Ажарлағыш пластина (15) жабысқақ таспамен жабдықталған, осылайша ажарлағыш дискілерді жылдам әрі оңай бекітуге болады.
Берік устауды қамтамасыз ету үшін ажарлағыш пластинаның (15) жабысқақ таспасын ажарлағыш дискіні (16) орнатпас бұрын қағып шығыңыз.
Ажарлағыш дискіні (16) ажарлағыш пластинаның (15) бір жағына қойыңыз, содан кейін ажарлағыш дискіні ажарлағыш пластинаға орнатып, берік қысыңыз.
Оңтайлы шаң соруды қамтамасыз ету үшін ажарлағыш төсемдегі ойықтардың ажарлағыш пластинаның ойықтарына сәйкес келгеніне көз жеткізіңіз.
Ажарлағыш дискіні (16) алып тастау үшін оны үшынан үстан, ажарлағыш пластинадан (15) шығарыңыз.
Bosch керек-жарактар бағдарламасындағы Delta 93 мм сериялы барпық ажарлағыш дискілер, жылтыратқыш және тазалағыш төсемдерді пайдалануға болады.
Тоқымасыз/жылтыратқыш киіз сияқты ажарлау керек- жарактары да осы әдіспен ажарлағыш пластинаға бекітіледі.
Ажарлағыш дискілер немесе ажарлағыш пластиналар сияқты ажарлау керек-жарактарымен ең көбі "4" тербелістер санының деңгейінде жұмыс істеңіз. Тым үлкен тербелістер саны алмалы-салмалы аспаптардың тозуын үлгайтады немесе алмалы-салмалы аспаптардың мезгілсіз істен шығуына әкелуі мүмкін. Алмалы-салмалы аспаптардағы немесе алмалы-салмалы аспаптардың орауышындағы мәліметтерді ескеріңіз.
Шанды және жоңқаларды сору
Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы
денсаулыкка зиянды болуы мумкін. Шаңға тию және шанды жүту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мумкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мумкін.
– Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
– Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
- P2 сузгі сыныпындағы газқағарды пайдалану ұсынылады.
Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.
Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң оңай түтануы мүмкін.
Шаңсорғышты жалғау (А суретін қараңыз)
Шансорғыш тек ажарлау пластинасымен (15) жұмыс істеуге арналған, басқа алмалы-салмалы аспаптармен бірге пайдалануға болмайды.
Тегістеу үшін әрдайым шаңсоруды қосыңыз.
Шансорғышты монтаждау үшін алмалы-салмалы аспапты және терендік шектегішін (10) алып тастаңыз.
Шертпелі жалғағышы жок шаңсорғышты (13) немесе шертпелі жалғағышы бар шаңсорғышты (14) құрал бекіткіші (8) электр құралының қыскыш мойыншасына тірелгенше жылжытыңыз. Шаңсорғышты қажетті күйге бұраңыз (электр құралының тура астына емес). Қыскыш інітіректі (17) шаңсорғышты бекіту үшін басыңыз.
226|Қазақ
Шансорғышты сорғыш шлангіге жалғаңыз:
– Шертпелі жалғағышы жок шаңсорғыш (13): шаңсорғыштың сорғыш шлангісін (20) сору адаптеріне (19) енгізіп, бекітіңіз. Сору адаптерін (19) шаңсорғыштың (13) аспирациялық келте кубырына (18) жалғаңыз.
– Шертпелі жалғағышы бар шаңсорғыш (14):
шаңсорғыштың сорғыш шлангісін (20)
шаңсорғыштың (14) аспирациялық келте құбырына (18) енгізіп, бекітіңіз.
Болмаса, сору адаптерін (19) шаңсорғыштың (14)
аспирациялық келте құбырына және сору адаптерінің (19) сорғыш шлангісіне (20) жалғауға болады.
Сорғыш шлангіні (20) шаңсорғышка жалғаңыз.
Осы нүсқаулықтар ақырында түрлі шансорғыштарға қосу әдістері көрсетілген.
Шансорғыш өнделетін материалға сәйкес болуы қажет.
Денсаулыкка зиян, обыр туғызатын немесе құрғақ шандар үшін арнайы шансорғышты пайдаланыңыз.
Пайдалану
Пайдалануға ендіру
Косу/өшіру
▶ Колтутканы жібермей коскыш/өшіргішті басу мумкіндігіне коз жеткізіңіз.
Жумыс шамын косу үшін ажыратқышты (2),
ауыстырып-косқышта қөрсетілетіндей алға жылжытыңыз. Жұмыс шамы тікелей жұмыс аймағындағы көру мүмкіндігін жақсартады.
Жумыс жарығына тікелей қарамаңыз, ол көзді зақымдауы мүмкін.
Электр куралын қосу үшін ажыратқышты (2), ауыстырып-қосқышта "І" көрсетілетіндей, әр қарай алға жылжытыңыз.
Электр құралын және жұмыс шамын өшіру үшін ажыратқышты (2), ауыстырып-қосқышта "0" көрсетілетіндей артқа жылжытыңыз.
Нускау: Егер өлшеу күралы аккумулятор заряды ада болғандықтан өшсе, онда оны қосқыш/өшіргішпен (2) өшіріңіз.
Электр құралды қайта қосар алдында аккумуляторды зарядтаңыз немесе суытыңыз. Әйтпесе аккумулятор закымдануы мүмкін.
Тербелу санын таңдайтын реттеуші арқылы (6) кажетті тербелу санын жұмыс істеу кезінде де реттеуге болады. Талап етілетін тербелулер санын материалмен жұмыс жасау жағдайына байланысты тәжірибе арқылы анықтауға болады.
Ағашты аралау үшін "6" тербелістер санының деңгейі ұсынылады. Ажарлау және пластик пен металды аралау үшін "4" тербелістер санының деңгейі жарамды.
Назар аударыңыз: алмалы-салмалы аспаптардағы немесе олардың орауышындағы максимальды тербелістер саны туралы мәліметтерді ескеріңіз. Ажарлауға және тасты алмалы-салмалы аспаптар сияқты алмалы-салмалы аспаптармен ең көбі "4" тербелістер санының деңгейінде жұмыс істеңіз. Тым үлкен тербелістер саны алмалы-салмалы аспаптардың тозуын үлгайтады немесе алмалы-салмалы аспаптардың мезгілсіз істен шығуына әкелуі мүмкін.
Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ак, электр құралды тасымалдау және сақтау кезінде шығарыңыз.
Қосқыш/өшіргішке кездейсок тию жаракаттану қаупін тудырады.
Электр құралын жерге қоюдан алдын оның токтауын күтіңіз.
Нускау: Электр құралының желдеткіш саңылауын (5) жұмыс істеу кезінде жаппаңыз, әйтпесе электр құралының пайдалану мерзімі қыскарады.
Жумыс ережелері
Тербелтетін жетек арқылы алмалы-салмалы аспап минутына 20000 дейін реттей тербеледі. Бүл қолайсыз, тар жерде де жұмыс істеуге мүмкіндік береді.
Азғантай және біркелкі басу қысымымен жұмыс істеңіз, әйтпесе өнімділік нашарлап, алмалы-салмалы аспап бұғатталуы мүмкін.
Жумыс барысында электр күралын алға- артқа жылжытыңыз, осылайша электр құралы тым қатты қызып кетпейді және бұғатталмайды.
Аралау
Бузылмаған мінсіз ара полотносын пайдаланыңыз.
Кисайған немесе өтпес ара полотнолары сынуы,
кесікті закымдауы немесе кері соғуды тудыруы
мүмкін.
Жеціл кұрылыс материалдарын аралау кезінде материал өндірушісінің нүсқаулықтары мен ұсыныстарын орындаңыз.
▶ Кол арасымен тек агаш, гипсокартон т.б. сиякты жумсак материалдарды ендеуге болады!
HCS ара полотноларымен ағаш, ЖАТ, құрылыс материалдарын т.б. аралаудан алдын шеге, бұранда т.б. сияқты бөгде денелердің жоқтығын тексеріңіз. Кажет болса бөгде денелерді алып тастаңыз немесе биметалды ара полотноларын пайдаланыңыз.
Kecy
Нускау: Кабырға плиткаларын кесу барысында алмалы- салмалы аспаптар ұзақ пайдаланудан да тозатындығын есте сақтаңыз.
Ажарлау
Көшіру деңгейі және тегістелген бет сапасы тегістеу дискін таңдау, таңдалған тербелулер саны және басу күші арқылы реттеледі.
Тек мінсіз тегістеу дискімен ғана дұрыс тегістеуге, сол арқылы электр құралын сақтауға болады.
Ажарлау дискінің қызмет мерзімін үзарту үшін бірқалыпты басуға талпыныңыз.
Өте қатты басу электр құралы мен тегістеу дискінің тез тозуын тудырады.
Бурыш, кыр және әрен жететін жайларды накты тегістеу үшін тегістеу пластинасының ұшын немесе қырын пайдалану керек.
Нуктелі тегістеуде диск қатты қызып кетуі мүмкін. Тербелу саны мен қысымды азайтып тегістеу дискін жүйелі түрде суытыңыз.
Металл өндеген тегістеу дискін баска материалдар ушін пайдаланбаңыз.
Тек тупнуска Bosch ажарлағыш керек-жарактарын пайдаланыңыз.
Тегістеу үшін әрдайым шаңсоруды қосыңыз.
Кыру
Қыру үшін жоғары тербелу басқышын таңдаңыз. Жұмсақ тіректе (мысалы ағашта) жалпак бұрышта және аз қысымбен жұмыс істеңіз. Әйтпесе қырғыш қатты кесіп кетуі мүмкін.
Артык жуктемеден жылу корфанышы
Тағайындалуына сәйкес пайдалансаңыз, электр күралы артық жүктелмейді. Артық жүктелу немесе рүқсат етілген аккумулятор температурасы аралығы өтілсе айналымдар саны қыскарып, электр күралы өшеді. Төменделген айналымдар санында электр күралы аккумулятор рүқсат етілген температурага жеткеннен соң немесе төменделген жүктелуде толық айналымдар санымен жұмыс істейді. Автоматты өшуде электр күралын автоматты ретте өшіріп, аккумуляторды суытыңыз да, электр күралын қайта қосыңыз.
Техникалық күтім және қызмет
Кызмет көрсету және тазалау
Аккумуляторды электр күралмен кез келген жумыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр күралды тасымалдау және сақтау кезінде шығарыңыз. Косқыш/өшіргішке кездейсоктию жаракаттану қаупін тудырады.
Жаксы әрі сенімді жумыс істеу үшін электр кұралы мен желдеткіш тесікті таза ұстаңыз.
Будірлі алмалы-салмалы аспаптарды жүйелі түрде сым кылшакпен тазалаңыз.
Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне
жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.
Сатушки (өндіруши) сатып алушыға өнімдер туралы каждетт және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.
Егер тутынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тутынушыға бүл туралы ақпарат берілуі тиіс.
Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:
– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар ез бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
– Сатушы осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік женіндегі мәлімдемелердің бар болуы туRALы ақпаратты сатып алушыға беруге міндетті;
- Идентификациялық сипаттары жоқ (жоғалған),
жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар
және пайдалану бойынша нұсқаулығы (кітапшасы),
міндетті сәйкестік сертификаты немесе сәйкестік
белгісі жоқ өнімдерді сатуға тыйым салынады.
Тутынушыға қызмет көрсету және пайдалану кеңестері
Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төменdegі мекенжай бойынша қолжетімді:
www.bosch-pt.com
Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.
Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.
Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін.Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
228 | Română
Казакстан
Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:
"Роберт Бош" (Robert Bosch) ЖШС
Алматы к.,
Казакстан Республикасы
050012
Муратбаев к., 180 үй
"Гермес" БО, 7 кабат
Тел.: +7 (727) 331 31 00
Факс: +7 (727) 233 07 87
E-Mail: ptka@bosch.com
Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз
Кызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:
Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:
- механикалық закымдардың жоктығы;
– пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
– пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
– электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; - біліксіз жәндеу белгілерінің жоктығы.
Кепілдік төмендегі жағдайларда қолданылмайды:
– форс-мажор жағдайларына байланысты кез келген сынықтар;
- барлык электр куралдарындағыдай электр куралының қалыпты тозуы.
Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпытү тозу нәтижесінде қажеттілігі туындаған жәндәе кепілдік аасына кірмейді:
- табифи тозу (ресурстың толық пайдаланылуы);
– қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)
Тасымалдау
Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.
Ушінші түлғалар (мысалы, әye көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктерді тасымалдау маманымен хабарласу керек.
Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлттық ережелерді сақтаңыз.
Кәдеге жарату
Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түрғыдан дұрыс утилизациялауға тапсыру керек.
Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!
Тек қана ЕО елдері үшін:
Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU үуропалық директивасы және оның ұлтық заçнамада қолданылуы бойынша пайдалануға будан былай жарамсыз электрлік құралдарды және 2006/66/EC үуропалық директивасы бойынша закымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өндгеге жіберу қажет.
Кате жолмен кадеге жаратылған ескі электрлік және электрондық құрылғылар қауіпіті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.
Аккумуляторлар/батареялар:
Литий-иондык:
Тасымалдау беліміндегі нускауларды орынданыз (караныз „Тасымалдау“, Бет 228).
