Тип продукту	Бездротовий різак-шліфувальник
Бренд	Bosch
Модель	GOP 18V-34 Professional
Номінальна напруга	18 В
Частота холостого ходу	10 000 – 20 000 об/хв
Кут коливання	1,7° (ліворуч/праворуч)
Вага (згідно EPTA)	1,5 – 2,6 кг (залежно від акумулятора)
Сумісні акумулятори	GBA 18V..., ProCORE18V...
Сумісні зарядні пристрої	GAL 18..., GAX 18..., GAL 36...
Температура заряджання	0 °C до +35 °C
Робоча температура	–20 °C до +50 °C
Рівень звукового тиску	80 dB(A) (похибка K=3 dB)
Вібрація (шліфування)	4,1 м/с² (K=1,5 м/с²)
Основні застосування	Різання, шліфування, зіскоблювання, видалення затирки
Система кріплення аксесуарів	Starlock (сумісний з Starlock Plus)
Вбудоване освітлення	LED
Пристрій для видалення пилу	Знімний, затискний (2 версії)
Обмежувач глибини	Регульований (12 позицій)
Захист	Від перевантажень, автоматичне вимкнення при перегріві
Обслуговування	Регулярно очищайте вентиляційні отвори; чистіть карбідні аксесуари щіткою
Запчастини	Доступні на www.bosch-pt.com
Післяпродажне обслуговування	Франція: 09 70 82 12 26 або онлайн-форма SAV DIRECT
Живлення	Літій-іонний акумулятор 18 В (продається окремо)
Технічне обслуговування	Доручайте ремонт кваліфікованим фахівцям, які використовують оригінальні запчастини

Часті запитання - GOP 18V-34 Professional BOSCH

Як змінити аксесуар на Bosch GOP 18V-34?

Відкрийте важіль Starlock (7) до упору, щоб викинути аксесуар. Встановіть новий аксесуар на інструментальний тримач (8), вирівнюючи зміщений маточину вниз, потім зафіксуйте, закриваючи важіль. Переконайтеся, що аксесуар надійно закріплений.

Який акумулятор використовувати з цим різаком-шліфувальником?

Використовуйте лише рекомендовані акумулятори Bosch Lithium-Ion: GBA 18V... або ProCORE18V.... Ніколи не використовуйте інші бренди.

Як регулювати швидкість коливання?

Поверніть колесо попереднього вибору (6), щоб вибрати швидкість від 1 до 6. Для різання деревини використовуйте швидкість 6; для шліфування та пластику/металу – швидкість 4. Не перевищуйте максимальну швидкість, зазначену на аксесуарі.

Що робити, якщо інструмент автоматично зупиняється?

Автоматична зупинка – це захист від перегріву або повного розряду акумулятора. Вимкніть інструмент за допомогою вимикача (2), зарядіть акумулятор або дайте йому охолонути, потім знову увімкніть.

Як встановити пристрій для видалення пилу?

Зніміть аксесуар та обмежувач глибини. Насуньте пристрій для видалення пилу (13 або 14) на комір поверх тримача інструмента, зорієнтуйте його та затягніть важіль (17). Підключіть шланг для видалення пилу (20) до патрубка (18) або через адаптер (19).

Чи можна використовувати аксесуари Starlock Max?

Ні, GOP 18V-34 приймає лише аксесуари Starlock та Starlock Plus. Аксесуари Starlock Max не сумісні.

Як обслуговувати інструмент?

Регулярно очищайте вентиляційні отвори (5) пензликом. Для карбідних аксесуарів використовуйте металеву щітку. Тримайте ручки сухими та чистими. Будь-який ремонт доручайте професіоналам.

Які основні застосування?

Цей інструмент дозволяє різати деревину, пластик, гіпс, кольорові метали, шліфувати насухо, зіскоблювати, видаляти затирку та різати плитку. Він ідеально підходить для роботи біля країв, врізної та в кутах.

Як очистити акумулятор?

Час від часу очищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом. Захищайте акумулятор від вологи та надмірного тепла (наприклад, від прямих сонячних променів).

Де знайти запчастини?

Запчастини доступні на сайті www.bosch-pt.com. Ви також можете звернутися до служби підтримки Bosch за номером 09 70 82 12 26 або використати форму SAV DIRECT на www.bosch-pt.fr.

ПОСІБНИК КОРИСТУВАЧА GOP 18V-34 Professional BOSCH

цк Орипнальна інструкція з

експлуатації

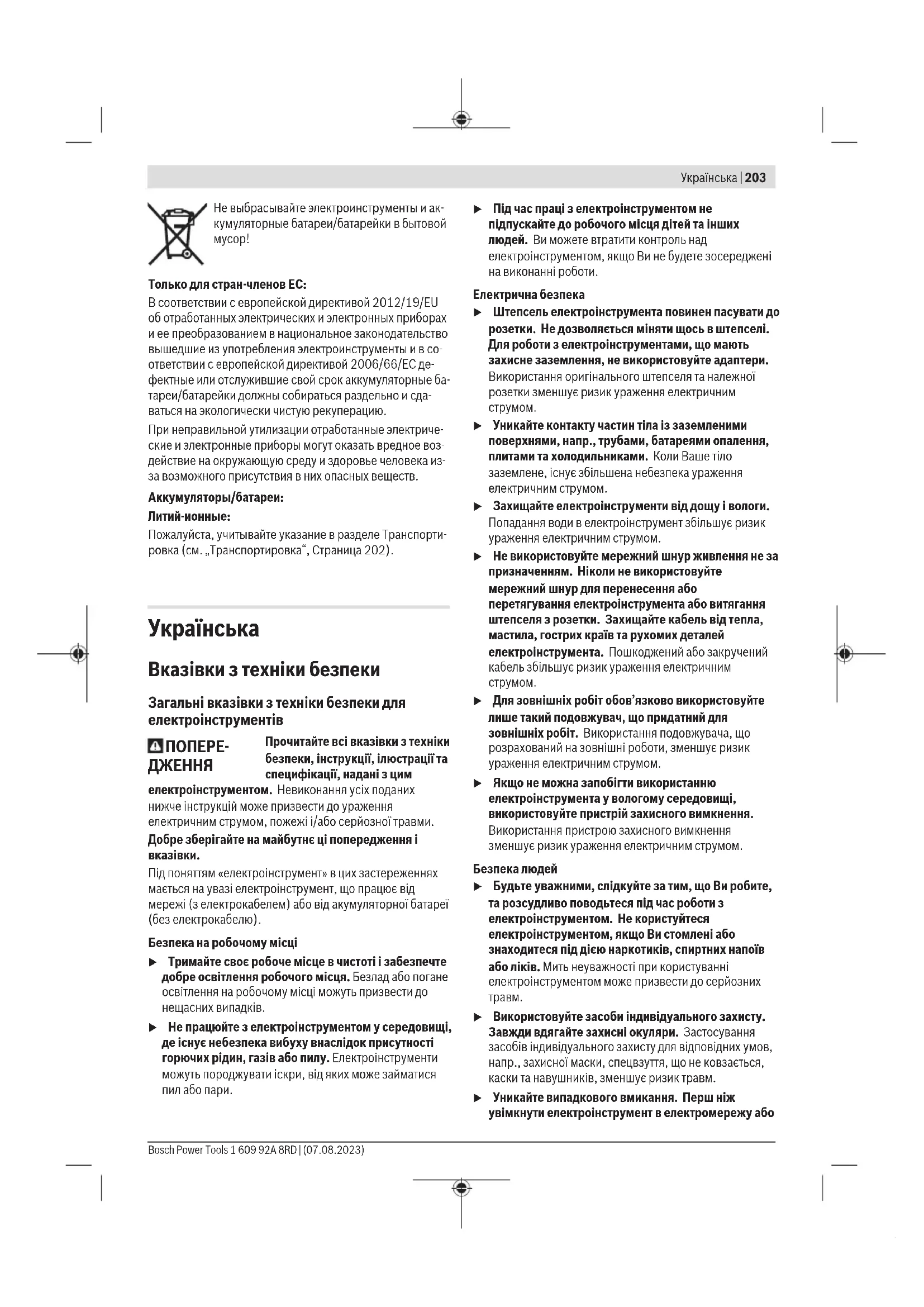

Українська ...... Сторінка 203

Казак...... Бет 215

Тип аккумулятора ProCORE18V...

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для електроінструментів

ПОПЕРЕ- ДЖЕННЯ

Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим

електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

Trимайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
He працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари.

Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи.

Електрична безпека

▶ Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери.
Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом.
He використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
▶ Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм.
▶ Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування засобів індивідуального захисту для відповідних умов, напр., захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
▶ Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або

під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм.

▶ Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

Правильне поводження та користування електроінструментами

He перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. З придатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь в електроінструменті, міняти приладдя або ховати електроінструмент, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску електроінструмента.
Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним.

Старанно доглядайте за електроінструментами і приладдям. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будьякому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроінструментами.
- Тримайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
- Trимайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
▶ Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
▶ Не використовуйте пошкоджені або модифіковані акумулятори або електроінструменти. Пошкоджені або модифіковані акумулятори можуть повестися

неочікувано, що може призвести до пожежі, вибуху або ризику травми.

He піддавайте акумулятор або електроінструмент дії вогню або високих температур. Вогонь або температури вищі за 130 °C можуть призвести до вибуху.
Виконуйте всі вказівки із заряджання і не заряджайте акумулятор або електроінструмент за температур, що виходять за вказані в інструкції межі. Неправильне заряджання або заряджання за температур, що виходять за вказані межі, може пошкодити батарею і підвищити ризик займання.

Сервіс

▶ Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.
Ніколи не обслуговуйте пошкоджені акумулятори. Обслуговувати акумулятори дозволяється лише виробнику або авторизованим сервісним організаціям.

Вказівки з техніки безпеки для багатофункціональних різаків

▶ При виконанні робіт, при яких приладдя може зачепити заховану електропроводку, тримайте інструмент за ізольовані поверхні. Зачеплення приладдям проводки, що знаходиться під напругою, може призвести до зарядження металевих частин електроінструмента та до ураження електричним струмом.
Закріпіть оброблювану заготовку на стабільній основі за допомогою струбцин або у іншій зручний спосіб. Утримуванням оброблюваної заготовки в руці або її притисканням до себе не забезпечується її стабільне утримування, і вона може вийти з-під контролю.
▶ Використовуйте електроінструмент лише для сухого шліфування. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
Увага: небезпека займання! Уникайте перегрівання шліфованої поверхні і шліфувальної машини. Перед перервою в роботі завжди спорожнюйте контейнер для пилу. Пил від шліфування у фільтрувальному мішечку або фільтрі пилососа може самозайматися за несприятливих умов, наприклад, від іскор, що утворюються під час шліфування металів. Особлива небезпека виникає, якщо пил від шліфування змішаний із залишками лакофарбового покриття, поліуретану або з іншими хімічними речовинами і шліфована поверхня нагрілася під час тривалої обробки.

He підставляйте руки в зону розпилювання. Не беріться рукою під оброблюваною деталлю. Контакт з пилковим полотном чреватий пораненням.
Регулярно очищайте вентиляційні отвори електроінструмента. Вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки.
Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
▶ Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Двома руками Ви можете більш надійно працювати електроінструментом.
▶ При заміні змінних робочих інструментів вдягайте захисні рукавиці. Змінні робочі інструменти можуть при тривалій експлуатації нагріватися.
He зчищайте зволожені матеріали (напр., шпалери) і не працюйте на вологому грунті. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
▶ Не обробляйте оброблювану поверхню рідинами, що містять розчинники. Через нагрівання матеріалів при шабруванні можуть виникати отруйні пари.
▶ Під час роботи із скребком і ножом будьте особливо обережними. Робочі інструменти дуже гострі, існує небезпека поранення.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можно- внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.
Використовуйте акумуляторну батарею тільки в продуктах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.

Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого замикання.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Електроінструмент призначений для розпилювання і розрізання деревини, пластмаси, гіпсу, кольорових металів і кріпильних елементів (напр., незагартованих цвяхів, закріпок). Він також придатний для обробки настінних кахлів, видалення швів, а також сухого шліфування і шабрування невеликих поверхонь. Він особливо придатний для роботи понад краєм та врівень з краєм. Використовуйте при роботі з електроінструментом лише приладдя Bosch.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроінструменту на сторінці з малюнком.

(1) Рукоятка (з ізольованою поверхнею)
(2) Вимикач
(3) Акумуляторна батарея ^a)
(4) Кнопка розблокування акумуляторної батареї ^a)
(5) Вентиляційні щілини
(6) Коліщатко для встановлення частоти коливань
(7) Важіль Starlock для зняття інструмента
(8) Патрон
(9) Робоче підсвічування

(10) Обмежувач глибини ^a)
(11) Затискний важіль обмежувача глибини ^3)
(12) Врізне пиляльне полотно ^a)
(13) Пиловловлювач без системи кріплення «Click» ^a)
(14) Пиловловлювач з системою кріплення «Click» ^a)
(15) Шліфувальна плита ^a)
(16) Шліфувальна шкурка ^a)
(17) Затискний важіль відсмоктувального пристрою ^a)
(18) Всмоктуючий патрубок ^a)
(19) Перехідник до пилососа ^a)
(20) Всмоктуючий шланг ^a)

a) Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя.

Технічні дані

Акумуляторний універсальний різак Multi-Cutter	GOP 18V-34
Товарний номер	3 601 HG2 0..

Акумуляторний універсальний різак Multi-Cutter		GOP 18V-34
Номінальна напруга V= 18
Частота обертання холостого ходу n_o	об/хв 10000–20000
Кут осциляції ліворуч/ праворуч	° 1,7
Вага відповідно до EPTA-Procedure 01:2014	кг 1,5–2,6	A)
Рекомендована температура навколишнього середовища при заряджанні	°C 0 ... +35
Допустима температура навколишнього середовища при експлуатації ^8) і при зберіганні	°C –20 ... +50
Рекомендовані акумуляторні батареї	GBA 18V...ProCORE18V...
Рекомендовані зарядні пристрої	GAL 18...GAX 18...GAL 36...

A) в залежності від використовуваної акумуляторної батареї
В) Обмежена потужність при температурі < 0 °C.
Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac.

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до EN 62841-2-4.

А-зважений рівень звукового тиску від електроінструменту, як правило становить 80 дБ(А).

Похибка K = 3 дБ. Рівень шуму при роботі може перевищувати вказані значення. Вдягайте навушники!

Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 62841-2-4:

Шлифування: a_h=4,1~m/c^2,K=1,5~m/c^2

розпилювання врізним пиляльним полотном: a_1=3,9 m/c^2, K=1,5 m/c^2

розпилювання сегментним пиляльним полотном: a_n = 3,0 m/c^2, K = 1,5 m/c^2 .

Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за визначеною в стандартах процедурою; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму.

Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент. Однак у разі застосування електроінструмента для інших робіт, роботи з іншим приладдям або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. В результаті рівень вібрації і рівень емісії шуму протягом всього робочого часу можуть значно зрости.

Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, коли електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень емісії шуму протягом робочого часу.

Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих процесів.

Акумуляторна батарея

Bosch продає акумуляторні електроінструменти також без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашего електроінструмента.

Заряджання акумуляторної батареї

Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.

Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити.

Вставляння акумуляторної батареї

Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї, щоб вона відчутно увійшла у зачеплення.

Виймання акумуляторної батареї

Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу.

В акумуляторі передбачено 2 ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встромлений в електроінструмент акумулятор тримається у положенні завдяки пружині.

Індикатор зарядженості акумуляторної батареї

Примітка: Не всі типи акумуляторних батарей мають індикатор рівня заряду.

Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті.

Натисніть кнопку індикатора зарядженості акумуляторної батареї –або , щоб відобразити ступінь зарядженості.

Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента.

Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба замінити.

Тип акумуляторної батареї GBA 18V...

Світлодіод Ємність

Свічення 3-х зелених 60–100 %
Свічення 2-х зелених 30–60 %
Свічення 1-го зеленого 5–30 %
Блимання 1-го зеленого 0–5 %

Тип акумуляторної батареї ProCORE18V...

Світлодіод Ємність

Свічення 5-и зелених 80–100 %
Свічення 4-х зелених 60–80 %
Свічення 3-х зелених 40–60 %
Свічення 2-х зелених 20–40 %
Свічення 1-го зеленого 5–20 %
Блимання 1-го зеленого 0–5 %

Вказівки щодо оптимального поводження з акумулятором

Захищайте акумулятор від вологи і води.

Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.

Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

Монтаж

▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.

208 | Українська

Заміна приладдя

▶ Під час заміни приладя обов'язково надівайте захисні рукавиці. Торкання до приладя несе в собі небезпеку поранення.

Вибір робочого інструмента

Використовуйте лише призначене для цього електроінструмента приладдя.

Робочий інструмент GOP 18V-34

STARLOCK		√
STARLOCKPLUS		√
STARLOCK MAX		×

Нижчеподана таблиця містить приклади приладдя. Інші робочі інструменти Ви знайдете в широкому асортименті приладдя Bosch.

Робочий інструмент Матеріал Застосування

	AIZ 10 ABStarlockбіметалеве врізнеполотно дляпиляння деревинита металу, 10 × 20 мм	М’яка деревина, м’якапластмаса, гіпсокартон,тонкостінні профілі залюмінію та кольоровихметалів, тонкийлистовий метал,незагартовані цвяхи ішурупи	Невеликі роботи з відрізання і врізання; філігранніроботи з підгонки в деревині;приклад: прорізання пазів для кабелю, пиляння ззануренням у гіпсокартонних плитах, пропилюванняпазів для замків та фурнітури
	AIZ 32 EPCStarlockврізне полотнодля пиляннядеревини HCS, 32 × 50 мм	М’яка деревина Розпилювання і пропилювання з зануренням без сколівзавдяки закругленій ріжучій кромці (Curved-Tec); длярозпилювання близько до країв, у кутах іважкодоступних місцях;приклад: пиляння із зануренням для встановленнявентиляційної решітки або прорізання пазів длярозеток
	AIZ 32 APB/AIZ 32 APIBStarlockбіметалевезанурювальнепиляльне полотнодля деревини таметалу, 32 × 50 мм	Комбіновані матеріали здерева і м’якихкольорових металів,незагартовані цвяхи ішурупи, труби зкольорових металів іпрофілі малого розміру	Рівне розпилювання і пропилювання з зануренням безсколів у деревині, м’яких кольорових металах тапластмасі завдяки закругленій ріжучій кромці (Curved-Tec);приклад: прорізання пазів для розеток і труб,відрізання врівень незагартованих цвяхів і шурупів
	PAIZ 32 APBStarlockPlusбіметалеве врізнеполотно дляпиляння деревинита металу, 32 × 60 мм	Комбіновані матеріали здерева і м’якихкольорових металів,незагартовані цвяхи ішурупи, труби зкольорових металів іпрофілі малого розміру	Швидкі й глибокі розпили із занурюванням у деревині,абразивних дерев’яних матеріалах і пластмасі, пиляннябез сколів завдяки закругленій ріжучій кромці (Curved-Tec);приклад: швидке відрізання труб з кольорових металів іпрофілів невеликого розміру, просте різаннянезагартованих цвяхів, шурупів і сталевих профілівневеликого розміру
	AIZ 32 BSPB/AIZ 32 BSPIBStarlockбіметалевезанурювальнепиляльне полотнодля твердоїдеревини, 32 × 50 мм	Тверда деревина, плитиз покриттям	Розпилювання і пропилювання з зануренням без сколівв плитах з покриттям або твердій деревині завдякизакругленій ріжучій кромці (Curved-Tec), зубці заяпонською технологією особливо підходять для твердоїдеревини;приклад: врізання стрихових вікон, прорізання пазівдля розеток

Робочий інструмент Матеріал Застосування

	AIZ 32 AT/AIZ 32 AITStarlockкарбідне врізнеполотно дляпиліяння металу,32 × 40 мм	Тверді метали із вмістомзаліза, високоабразивніматеріали, склопластик,гіпсокартон,деревоволокнисті плитиз цементнимсполучником,загартовані цвяхи ішурупи	Пиляння високоабразивних матеріалів або твердихметалів із вмістом заліза; тривалий термін службизавдяки технології BOSCH Carbide Technology;приклад: різання кухонних фасадів, просте пиляннязагартованих шурупів і нержавіочої сталі
	AIZ 32 APT/AIZ 32 APITStarlockкарбідне врізнеполотно дляпиліяння різнихматеріалів, 32 ×40 мм	Листи твердих металів ізвмістом заліза, епоксид,гіпсокартонні плити,склопластик,вуглепластик, ДСП нацементному сполучнику	Розпиювання і пропилювання листів металу ззануренням без сколів завдяки закругленій ріжучійкромці (Curved-Tec); тривалий термін служби завдякитехнології BOSCH Carbide Technology;приклад: пиляння листів металу, розрізання шурупів увіконних рамах
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusкарбідне врізнеполотно дляпиліяння металу,45 × 50 мм	Тверді метали із вмістомзаліза, високоабразивніматеріали, склопластик,гіпсокартон,деревоволокнисті плитиз цементнимсполучником,загартовані цвяхи ішурупи	Широке пиляльне полотно для пиляннявисокоабразивних матеріалів або твердих металів ізвмістом заліза; тривалий термін служби завдякитехнології BOSCH Carbide Technology;приклад: різання кухонних фасадів, просте пиляннязагартованих шурупів і нержавіочої сталі
	PAII 52 APT/PAII 52 APITStarlockPlusкарбідне врізнеполотно дляпиліяння різнихматеріалів, 52 ×50 мм	Листи твердих металів ізвмістом заліза, епоксид,гіпсокартонні плити,склопластик,вуглепластик, ДСП нацементному сполучнику	Довге пиляльне полотно для розпилювання іпропилювання з зануренням без сколів завдякизакругленій ріжучій кромці (Curved-Tec); тривалийтермін служби завдяки технології BOSCH CarbideTechnology;приклад: пиляння листів металу, розрізання шурупів увіконних рамах
	AYZ 53 BPBStarlockврізне полотнодля пиляннярізних матеріалів,53 × 40 мм	Гіпсокартонні плити,ДСП, композитніматеріали, деревина	Оптимізовано для пиляння із зануренням і подальшихдовгих поздовжніх пропилів; форма Dual-Tесзабезпечує чисте й повне розпилювання в кутах, атакож при довгих поздовжніх пропилах;приклад: вирізи для кабельних каналів угіпсокартонних плитах або дерев'яних стінах
	All 65 APB/All 65 APIBStarlockбіметалевезанурювальнепиляльне полотнодля деревини таметалу,65 × 40 мм	М'яка деревина, твердадеревина, фанерованіплити, вкритіпластмасою плити,незагартовані цвяхи ішурупи	Розпиювання і пропилювання з зануренням без сколівзавдяки закругленій ріжучій кромці (Curved-Tec) вплитах з покриттям або в твердій деревині;приклад: вкорочення дверних рам, виїмки у ламінатідля полиць або під вбудовані меблі, відрізання врівеньнезагартованих цвяхів і шурупів
	ACZ 85 EB/ACZ 85 EIBStarlockбіметалевесегментованепиляльне полотнодля деревини та	Дерев'яні матеріали,пластмаса, м'якікольорові метали	Розрізи та розпили із занурюванням;також для розпилювання понад краєм і уважкодоступних місцях;Приклад: вкорочення вже встановлених плінтусів абодверних рам, розпилювання із занурюванням дляприпасування підлогових панелей

210 | Українська

Робочий інструмент Матеріал Застосування

	металу, діаметр 85 мм
	ACZ 100 SWBStarlockбіметалевийсегментованийніж із хвилястимлезом для різаннярізних матеріалів, 100 мм	Ізоляційний матеріал, ізоляційні плити, плитидля підлоги, ізоляційні плити для поглинанняшуму від кроків, картон,килимове покриття,гума, шкіра	Точне різання м'яких матеріалів;приклад: розкроювання ізоляційних плит, відрізання ізоляційних матеріалів, що випирають, урівень
	ACZ 105 ETStarlockсегментованеполотно звуглецевої сталідля пиляннярізних матеріалів,діаметр 105 мм	Фіброцементні панелі,шви кахлів, цегла,армована скловолокномпластмаса, ламінат	Розрізи та розпили із занурюванням; також для розпилювання понад краєм і у важкодоступних місцях; тривалий термін служби завдяки технології BOSCH Carbide Technology;приклад: вкорочення вже встановлених плінтусів або дверних рам, прорізання кабельних каналів в цегляній кладці, швидке видалення швів кахлів без пилу, різання скловолоконних панелей для арматури, підгонка ламіната
	ACZ 85 RD4Starlockалмазне рифленесегментованеполотно дляцементногорозчину таабразивнихматеріалів, 85 мм	Цементні шви, м'якінастінні кахлі, армовані скловолокномпластмаси, епоксид,протипожежнийгіпсокартон	Різання та відрізання у важкодоступних місцях і кутах, надзвичайно довгий термін служби завдяки алмазному рифленню;наприклад: видалення швів між настінними плитками під час ремонтних робіт, вирізи в плитці;також доступний у версії з твердосплавним рифленням: ACZ 85 RT3
	AVZ 70 RT4Starlockкарбідне рифленеполотно длявидаленняцементногорозчину, 70 мм	Цементний розчин, шви,епоксидна смола,армовані скловолокномпластмаси, абразивніматеріали	Фрезерування і відрізання шовних матеріалів і кахлів, а також обробка рашлілем і шліфування на твердій поверхні; тривалий термін служби завдяки технології BOSCH Carbide Technology;приклад: видалення клею для кахлів і цементного розчину в швах
	AVZ 90 RT2Starlockкарбідна рифленадельта-плита дляцементногорозчину таабразивнихматеріалів, 90 мм	Цементні розчини,залишки бетону,деревина, абразивніматеріали, фарба	Обробка рашлілем і шліфування на твердій поверхні;приклад: видалення цементного розчину або клею для кахлів (наприклад, при заміні пошкоджених кахлів),видалення залишків клею з килимового покриття,видалення залишків фарби;доступні наступні розміри зерна 20 (RT2), 40 (RT4), 60 (RT6) або 100 (RT10)
	AVZ 93 GStarlockшліфувальнаплита 93 мм длялистів серії Delta93 мм	Залежить відшліфувальних аркушів	Шліфування країв, кутів або важкодоступних місць;залежно від шліфувальних аркушів, наприклад, для шліфування деревини, лакофарбових покриттів, каменю;Неткане волокно для очищення і структурування деревини, видалення іржі з металів і підшліфовування лаків, полірувальна повсть для попереднього поліруванняШліфувальні плити, на максимальному рівні частотиколивань «4». Занадто висока частота коливань значно збільшує зношення робочих інструментів або може спричинити завчасне виведення їх з ладу.

Робочий інструмент Матеріал Застосування

AUZ 70 G Starlock насадка для шліфування профілів 70 мм для шліфувальних аркушів, 70 × 125 мм

Деревина, труби/ профілі, фарба, лак, заповнювач, метал

Зручне й ефективне шліфування профілів та закруглених або нерівних поверхонь діаметром 55 мм; шліфувальні шкурки для шліфування деревини, труб/профілів, лаку, заповнювача і метала

AVZ 32 RT4 Starlock карбідний рифле- ний шліфуваль- ний штифт для де- ревини та фарбо- ваних поверхонь, 32 × 50 мм

Деревина, фарба Шліфування деревини і фарбованих поверхонь у важкодоступних місцях без застосування шліфувального аркушу; тривалий термін служби завдяки технології BOSCH Carbide Technology; приклад: видалення фарби між стулками віконниць, шліфування дерев'яних підлог у кутах; доступні розміри зерна 40 (RT4) та 100 (RT10)

AIZ 28 SC Starlock универсальний ніж для швів HCS, 28 × 40 мм

Компенсаційні шви, віконна замазка, ізоляційні матеріали (мінеральна вата)

Різання і відрізання м'яких матеріалів; приклад: різання силіконових компенсаційних швів або віконної замазки

ASZ 32 SC Starlock лезо HCS у формі гачка, 24 мм, натискне лезо HCS, 11 мм

Руберойд, килимове покриття, штучний газон, картон, підлога з ПВХ

Швидке і точне різання м'яких матеріалів і гнучких абразивних матеріалів; приклад: різання килимового покриття, картону, підлоги з ПВХ, вирізання пазів у руберойді

Килимове покриття, цементний розчин, бетон, клей для кахлів

Шабрування твердих поверхонь; приклад: видалення цементного розчину, клею для кахлів, залишків бетону і клею для килимового покриття; доступний також гнучкий шабер ATZ 52 SFC (для м'якого килимового покриття/видалення залишків фарби)

Монтаж/заміна робочого інструмента

При необхідності зніміть вже монтований робочий інструмент.

Для цього відкрийте важіль Starlock (7) до упору. Приладя викидається.

Встановіть необхідний робочий інструмент (напр., врізне пилкове полотно (12)) на патрон (8) таким чином, щоб вигин дивився донизу (див. сторінку з малюнком, позначки на інструменті мають бути видні зверху).

При цьому встромляйте приладя у необхідному для майбутньої роботи положенні. Можливі дванадцять положень з інтервалом 30°.

Міцно натискайте робочим інструментом у необхідному положенні на затискні кулачки патрона, поки він не зафіксується автоматично.

▶ Перевірте міцність посадки приладдя. Неправильно або погано закріплені робочі інструменти можуть

розхитатися під час експлуатації і наразити Вас на небезпеку.

Монтаж і налаштування обмежувача глибини

Обмежувач глибини (10) можна використовувати при роботах з сегментними пиляльними дисками і занурювальними пилковими полотнами.

При необхідності зніміть вже монтований робочий інструмент.

Надіньте обмежувач глибини (10) у необхідному робочому положенні до упору через патрон (8) на затискну шийку електроінструмента. Дайте обмежувачу глибини увійти у зачеплення. Можливі дванадцять положень з інтервалом 30°.

Встановіть потрібну робочу глибину. Закрийте затискний важіль (11) обмежувача глибини, щоб зафіксувати обмежувач глибини.

Вибір абразивної шкурки

Залежно від оброблюваного матеріалу та інтенсивності знімання матеріалу з поверхні існують різні шліфувальні шкурки:

212 | Українська

Шліфувальна шкурка	Матеріал Застосування Зернистість
	– Всі матеріали з деревини (напр., тверді породи деревини, м’які породи деревини, деревостружкові плити, будівельні плити)– Металеві матеріали	Для чорнового шліфування, напр., шершавих, необструкганих балок і дощок	груба настройка	4060
		Для плоского шліфування і вирівнювання невеликих нерівностей	середня 80	100120
		Для чистового і тонкого шліфування деревини тонка	настройка	180240320400
best ▲Paint ▲Wood	– фарба– Лак– заповнювач– Шпатель	Для знімання фарби груба	настройка	4060
		Для зачищення грунтовки (напр., для згладжування мазків, крапель фарби і патьоків фарби)	середня 80	100120
		Для кінцевого зачищення грунтовки перед фарбуванням	тонка настройка	180240320400

Монтаж/заміна абразивної шкурки на шліфувальній плиті

Шліфувальна плита (15) оснащена гачковою частиною липучки, що дозволяє швидко й легко закріплювати шліфувальні шкурки з петельною частиною липучки.

Для оптимального зчеплення вибийте липучку шліфувальної плити (15) перед тим, як монтувати шліфувальну шкурку (16).

Приставте шліфувальну шкурку (16) рівно до краю шліфувальної плити (15), прикладіть шліфувальну шкурку до шліфувальної плити і добре притисніть.

Для забезпечення оптимального відсмоктування слідкуйте за тим, щоб отвори в абразивній шкурці збігалися з отворами у шліфувальній плиті.

Щоб зняти шліфувальну шкурку (16), візьміться за один її кінчик і потягніть її від шліфувальної плити (15).

Ви можете використовувати будь-які абразивні шкурки, а також полірувальний і очищувальний фліс серії Delta 93 мм з асортименту приладдя Bosch.

Шліфувальне приладдя, як напр., валяна вовна/ полірувальна повсть, закріплюється на шліфувальній плиті таким самим чином.

Працюйте зі шліфувальним приладдям, таким як шліфувальні аркуші або шліфувальні плити, на максимальному рівні частоти коливань «4». Занадто висока частота коливань значно збільшує зношення робочих інструментів або може спричинити завчасне виведення їх з ладу. Враховуйте дані на робочих інструментах або на їхньому упакуванні.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання

або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

– За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
- Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Під'єднання системи пиловідсмоктування (див. мал. А)

Відсмоктувальний пристрій призначений лише для робіт із шліфувальною плитою (15), в комбінації з іншими робочими інструментами його використання недоцільне.

Для шліфування завжди під'єднуйте відсмоктувач пилу.

Для монтажу відсмоктувального пристрою зніміть змінний робочий інструмент та обмежувач глибини (10).

Вставте пиловловлювач (13) без системи кріплення «Click» або пиловловлювач (14) із системою кріплення «Click» до упору в патрон (8) на затискну шийку електроінструмента. Поверніть відсмоктувальний пристрій у бажане положення (тільки не безпосередньо під електроінструментом). Закрийте затискний важіль (17), щоб зафіксувати відсмоктувальний пристрій.

Підключіть пиловловлювач до всмоктуючого шланга:

– Пиловловлювач (13) без системи кріплення «Click»: вставте всмоктуючий шланг (20) пилососа у перехідник до пилососа (19) і зафіксуйте його. Вставте перехідник до пилососа (19) на всмоктуючий патрубок (18) на всмоктуючому патрубку пиловловлювача (13).

– Пиловловлювач (14) із системою кріплення «Click»: вставте всмоктуючий шланг (20) пилососа у всмоктуючий патрубок (18) пиловловлювача (14) і зафіксуйте його з клацанням. Крім того, ви можете вставити перехідник до пилососа (19) у всмоктуючий патрубок пилососа (14), а всмоктуючий шланг (20) – у всмоктуючий адаптер (19).

Приєднайте всмоктуючий шланг (20) до пилосмока.

Огляд можливих пилосмоків міститься в кінці цієї інструкції.

Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

Робота

Початок роботи

Вмикання/вимикання

▶ Впевніться, що Ви можете привести у дію вимикач, не відпускаючи рукоятки.

Щоб увімкнути підсвітлювальний світлодіод посуньте вимикач (2) вперед так, щоб стало видно символ ⚠️ Підсвітлювальний світлодіод покращує видимість у безпосередній робочій зоні.

▶ Не дивіться прямо в підсвітлювальний світлодіод, його світло може засліпити Вас.

Щоб увімкнути електроінструмент посуньте вимикач (2) вперед так, щоб стало видно символ «І». Щоб вимкнути електроінструмент та підсвітлювальний світлодіод посуньте вимикач (2) назад так, щоб стало видно символ «О».

Вказівка: Якщо електроінструмент автоматично вимикається через розряджений або перегрітий акумулятор, вимкніть електроінструмент вимикачем (2). Перш, ніж знову вмикати електроінструмент, зарядіть акумуляторну батарею або дайте їй охолонути. Інакше акумуляторна батарея може пошкодитись.

Встановлення частоти коливань

За допомогою коліщатка для встановлення частоти коливань (6) можна також встановлювати частоту коливань під час роботи.

Необхідна частота коливань залежить від матеріалу і умов роботи, її можна визначити практичним способом.

Для обробки деревини рекомендується рівень частоти обертів «6». Рівень частоти обертів «4» підходить для шліфування, а також пиляння пластику та металу.

Увага! Враховуйте дані для максимальної частоти коливань на робочих інструментах або на їхньому упакуванні. Працюйте з робочими інструментами для шліфування та рифлення максимум з частотою коливань «4». Занадто висока частота коливань значно збільшує зношення робочих інструментів або може спричинити завчасне виведення їх з ладу.

Вказівки щодо роботи

▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.
▶ Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться.

Вказівка: Не закривайте вентиляційні отвори (5) електроінструмента під час роботи, інакше зменшується строк служби електроінструмента.

Принцип роботи

Завдяки коливальному приводу приладдя робить до 20000 коливань за хвилину. Це забезпечує точність робіт у найвужчих місяях.

Працюйте з низькою та рівномірною потужністю натискування, інакше погіршиться продуктивність та робочий інструмент може заклинити.

Під час роботи рухайте електроінструмент вперед-назад, щоб робочий інструмент не нагрівався занадто сильно та не заклинював.

Розпилювання

▶ Використовуйте лише непошкоджені, бездоганні пилкові полотна. Погнуті або затуплені пилкові полотна можуть переламатися, негативно вплинути на якість розпилу або спричинити рикошет.
▶ При розпилюванні легких будівельних матеріалів зважайте на законодавчі приписи і рекомендації виготовлювача матеріалу.
Розпилюйте із зануренням пилкового полотна лише м'які матеріали, напр., деревину, гіпсокартон і т.ін.!

Перед тим, як за допомогою пиляльних дисків/пилкових полотен з високовуглецевої інструментальної сталі (HCS) розпилювати деревину, деревостружкові плити, будівельні матеріали тощо, перевірте, чи немає в них чужорідних тіл, як напр., цвяхів, гвинтів/шурупів тощо. За необхідністю вийміть чужорідні тіла або використовуйте біметалеві пиляльні диски/пилкові полотна.

214 | Українська

Розрізання

Вказівка: При розрізанні настінних кахлів зважайте на те, що при тривалій роботі робочі інструменти сильно зношуються.

Шліфування

Продуктивність роботи і характер шліфованої поверхні істотно залежать від обраної абразивної шкурки, встановленої частоти коливань і сили притискування.

Лише бездоганні шліфувальні шкурки забезпечують високу продуктивність шліфування і бережуть електроприлад.

Щоб шліфувальної шкурки вистачило на довше, слідкуйте за рівномірним натискуванням.

Занадто сильне натискування не підвищує продуктивність шліфування, а лише призводить до скорішого зношення електроприладу і шліфувальної шкурки.

Для точного шліфування кутів, країв і важко доступних місць можлива робота одним лише кінчиком або краєм шліфувальної плити.

При точковому шліфуванні абразивна шкурка може сильно нагріватися. Зменшіть частоту коливань та силу притискування і регулярно охолоджуйте абразивну шкурку.

Не використовуйте шліфувальну шкурку, якою оброблявся метал, для інших матеріалів.

Використовуйте лише оригінальне шліфувальне приладдя Bosch.

Для шліфування завжди під'єднуйте відсмоктувач пилу.

Шабрування

Для шабрування виберіть високу частоту коливань. Працюйте на м'якій поверхні (напр., деревині) під плоским кутом і не сильно натискаючи. Інакше шпатель може врізатися у поверхню.

Термічний захист від перевантаження

При використанні електроінструменту за призначенням його перевантаження не можливе. При великому навантаженні, або перевищенні температурою акумулятора допустимих меж, частота обертів зменшується або електроінструмент вимикається. Якщо частота обертів зменшилася, електроінструмент знову почне працювати з повною частотою обертів лише тоді, коли температура акумулятора досягне допустимого значення, або буде знижене навантаження. Якщо електроінструмент автоматично вимкнувся, вимкніть електроінструмент, почекайте, поки охолодиться акумулятор, після чого знову увімкніть.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед усіма маніпуляціями з електроінструментом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберігännі виймайте

акумуляторну батарею з електроінструменту. При ненавмисному включенні вимикача існує небезпека поранення.

▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

Регулярно прочищайте рифлені приладдя дротяною щіткою.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм.

При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не

совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЕС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка 214).

Қазақ

Аккумуляторды енгізу

Аккумулятор түрі GBA 18V...

Жарык диоды Куаты

Аккумулятор түрі ProCORE18V...

Жарык диоды Куаты

Тел./факс: [phone]

Mo6.: 070 595 888

Д.П.Т.У "РОЖКА"
