GOP 18V-34 Professional - Unealtă electrică BOSCH - Manual de utilizare gratuit

Tip de produs	Decupator-șlefuitor fără fir
Marcă	Bosch
Model	GOP 18V-34 Professional
Tensiune nominală	18 V
Turație fără sarcină	10.000 – 20.000 rot/min
Unghi de oscilație	1,7° (stânga/dreapta)
Greutate (conform EPTA)	1,5 – 2,6 kg (conform acumulator)
Acumulatori compatibili	GBA 18V..., ProCORE18V...
Încărcătoare compatibile	GAL 18..., GAX 18..., GAL 36...
Temperatură de încărcare	0 °C până la +35 °C
Temperatură de utilizare	–20 °C până la +50 °C
Nivel de presiune acustică	80 dB(A) (incertitudine K=3 dB)
Vibrații (șlefuire)	4,1 m/s² (K=1,5 m/s²)
Aplicații principale	Tăiere, șlefuire, răzuire, îndepărtare rosturi
Sistem de fixare a accesoriilor	Starlock (compatibil Starlock Plus)
Iluminare integrată	LED
Dispozitiv de aspirare	Amovibil, clipsabil (2 versiuni)
Opritor de adâncime	Reglabil (12 poziții)
Protecții	Împotriva suprasarcinii, oprire automată la supraîncălzire
Întreținere	Curățați regulat orificiile de ventilație; periați accesoriile din carbură
Piese de schimb	Disponibile pe www.bosch-pt.com
Service post-vânzare	Franța: 09 70 82 12 26 sau formular online SAV DIRECT
Alimentare	Baterie litiu-ion 18 V (vândută separat)
Mentenanță	Încredințați reparațiile unui reparator calificat care utilizează piese originale

Întrebări frecvente - GOP 18V-34 Professional BOSCH

Cum se schimbă accesoriul pe Bosch GOP 18V-34?

Deschideți pârghia Starlock (7) până la opritor pentru a ejecta accesoriul. Așezați noul accesoriu pe suportul de sculă (8) aliniind butucul deplasat în jos, apoi blocați închizând pârghia. Asigurați-vă că accesoriul este fixat corect.

Ce baterie se utilizează cu acest decupator-șlefuitor?

Utilizați numai acumulatorii Bosch Litiu-Ion recomandați: GBA 18V... sau ProCORE18V.... Nu utilizați niciodată alte mărci.

Cum se reglează viteza de oscilație?

Rotiți butonul de preselection (6) pentru a alege viteza între 1 și 6. Pentru tăierea lemnului, utilizați viteza 6; pentru șlefuire și materiale plastice/metal, preferați viteza 4. Nu depășiți niciodată viteza maximă indicată pe accesoriu.

Ce se face dacă scula se oprește automat?

Oprirea automată este o protecție împotriva supraîncălzirii sau descărcării complete a acumulatorului. Opriți scula cu întrerupătorul (2), reîncărcați acumulatorul sau lăsați-l să se răcească, apoi reporniți.

Cum se instalează dispozitivul de aspirare?

Scoateți accesoriul și opritorul de adâncime. Introduceți dispozitivul de aspirare (13 sau 14) pe guler deasupra suportului de sculă, orientați-l apoi strângeți pârghia (17). Racordați furtunul de aspirare (20) la tubulatura (18) sau prin adaptorul (19).

Pot folosi accesorii Starlock Max?

Nu, GOP 18V-34 acceptă numai accesoriile Starlock și Starlock Plus. Accesoriile Starlock Max nu sunt compatibile.

Cum se întreține scula?

Curățați regulat orificiile de ventilație (5) cu o pensulă. Pentru accesoriile cu carbură, utilizați o perie metalică. Păstrați mânerele uscate și curate. Încredințați orice reparație unui profesionist.

Care sunt aplicațiile principale?

Această sculă permite tăierea lemnului, materialelor plastice, ipsosului, metalelor neferoase, șlefuirea uscată, răzuirea, îndepărtarea rosturilor și tăierea plăcilor. Este ideală pentru lucrări lângă margini, la nivel și în colțuri.

Cum se curăță acumulatorul?

Curățați din când în când orificiile de ventilație ale acumulatorului cu o pensulă moale, curată și uscată. Protejați acumulatorul de umiditate și căldură excesivă (de ex. soare puternic).

Unde se găsesc piese de schimb?

Piesele de schimb sunt disponibile pe site-ul www.bosch-pt.com. Puteți contacta și Serviciul Clienți Bosch la 09 70 82 12 26 sau utilizați formularul SAV DIRECT pe www.bosch-pt.fr.

MANUAL DE UTILIZARE GOP 18V-34 Professional BOSCH

Română ...... Pagina 228

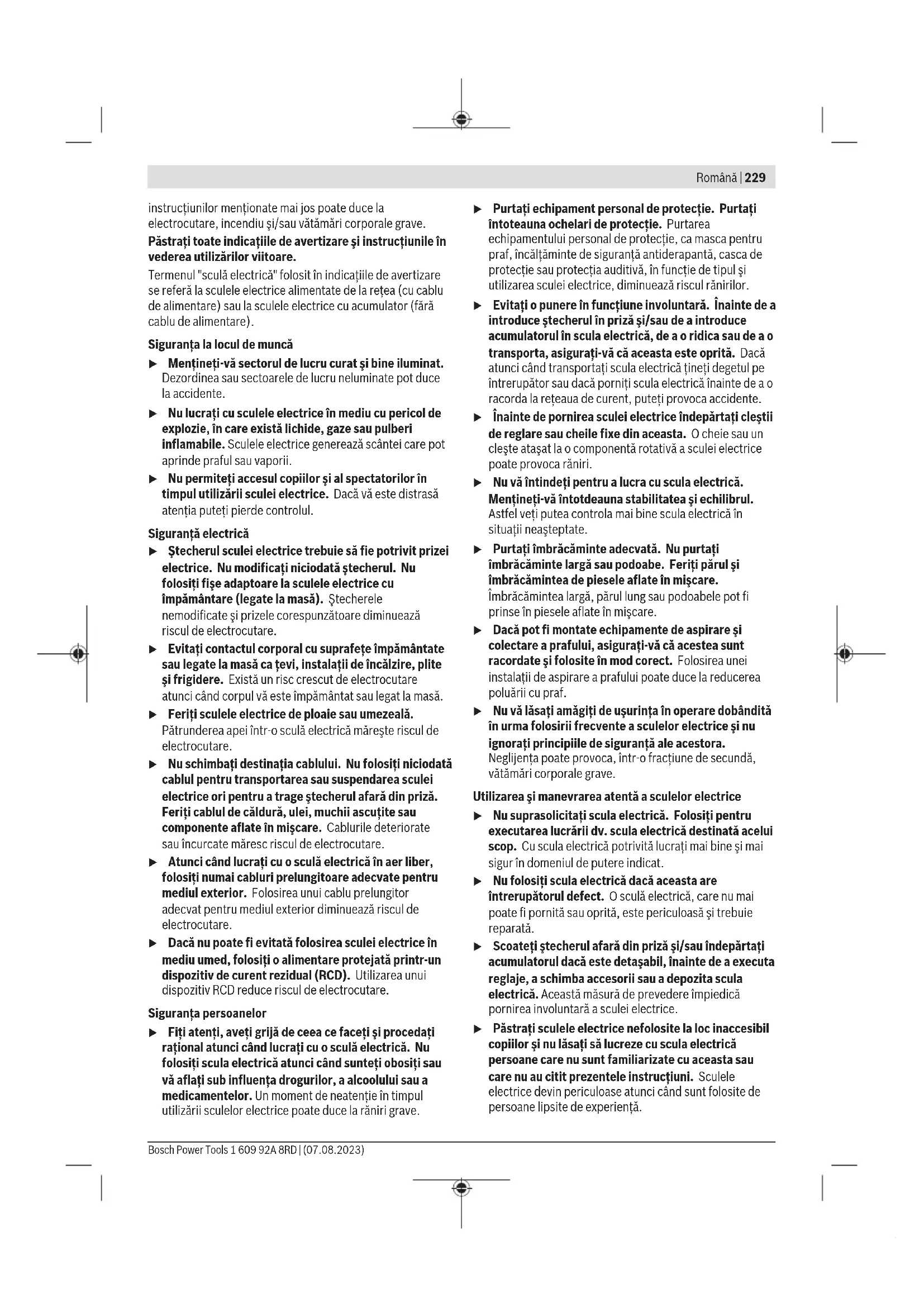

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTIS-MENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea

instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepăratați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Utilizarea și manevrarea atentă a sculelor electrice

230 | Română

Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130 °C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului

de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați. Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru multi-cutter

▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care accesoriiul de tăiere poate nimeri conductori electrici ascunși. Contactul accesoriiului de tăiere cu un conductor "sub tensiune" poate pune "sub tensiune" componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți menghine sau o altă metodă practică de fixare și sprijinire a piesei de lucru pe o platformă stabilă. Dacă țineți piesa de lucru cu mâna sau o sprijiniți de corpul dumneavoastră, aceasta devine instabilă și se poate ajunge la pierderea controlului.
▶ Folosiți scula electrică numai pentru șlefuire uscată. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Atenție, pericol de incendiu! Evită supraîncălzirea materialului șlefuit și a șlefuitorului. Înaintea pauzelor de lucru, golește întotdeauna rezervorul de praf. Praful de șlefuire din sacul filtrant sau filtrul aspiratorului se poate autoaprinde în caz de condiții nefavorabile, cum ar fi degajarea de scântei la șlefuirea metalelor. Un pericol deosebit există atunci când praful de șlefuire este amestecat cu resturi de lac, poliuretan sau alte substanțe chimice, iar materialul șlefuit se înfierbântă după o prelucrare îndelungată.
▶ Tineți mâinile în afara sectorului de debitare. Nu apucați pe dedesubt piesa prelucrată. În caz de contact cu pânza de ferăstrău există pericol de rănire.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiel locale furnizoare de utilități.

Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.

Prindeți strâns scula electrică cu ambele mâini în timpul lucrului și asigurați-vă o poziție stabilă. Scula electrică este condusă mai sigur cu ambele mâini.

▶ P urtați mănuși de protecție atunci când schimbați accesoriiile. După o utilizare mai îndelungată accesoriiile se înfierbântă.
▶ Nu răzuiti materiale umezite (de exemplu tapet) și nu lucrați pe suprafețe umede. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu tratați suprafața de prelucrat cu lichide care conțin solventi. Din cauza încălzirii materialelor de prelucrat în timpul răzuirii se pot degaja vapori nocivi.
▶ Fiți foarte atenți atunci când manevrați răzuitorul și cuțitul. Uneltele sunt foarte ascuțite și există pericol de rănire.
In cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizează acumulatorul numai la produsele producătorului. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Descrierea produsului și a performantelor sale

Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată debitării și tăierii materialelor lemnoase, materialului plastic, gipsului, metalelor neferoase și elementelor de fixare (de exemplu, cuie necălite, cleme). Aceasta este, de asemenea, adecvată pentru prelucrarea plăcilor de faianță moale, îndepărtarea rosturilor, precum și pentru șlefuirea uscată și răzuirea suprafețelor mici. Aceasta este în special adecvată lucrului în apropierea marginilor și la nivel. Scula electrică poate fi utilizată numai împreună cu accesorii Bosch.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.

(1) Mâner (suprafață izolată de prindere)
(2) Comutator de pornire/oprire
(3) Acumulator ^a)
(4) Tastă de deblocare a accumulatorului ^a)
(5) Fante de aerisire
(6) Rozetă de reglare pentru preselectarea numărului de vibrații
(7) Pârghie Starlock pentru deblocarea accesoriiului
(8) Sistem de prindere a accesorilor
(9) Lampă de lucru
(10) Limitator de reglare a adâncimii ^a)
(11) Pârghie de tensionare a limitatorului de reglare a adâncimii ^a)
(12) Pânză de ferăstrău cu intrare directă în material ^1
(13) Sistem de aspirare a prafului fără racord cu clic ^a)
(14) Sistem de aspirare a prafului cu racord cu clic ^a)
(15) Placă de șlefuire ^a)
(16) Foaie abrazivă ^a)
(17) Pârghie de strângere a sistemului de aspirare a prafului ^a)
(18) Racord de aspirare ^a)
(19) Adaptor de aspirare ^a)
(20) Furtun de aspirare ^a)

a) Accesorile illustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesorile sunt disponibile în gama noastră de accesorii.

Date tehnice

Sculă multifuncțională cu accumulator GOP 18V-34
Număr de identificare	3 601 HG2 0..
Tensiune nominală V= 18
Turație în gol n0 rot/min 10.000–20.000
Unghi de oscilație stânga/dreapta	°1,7
Greutate conform EPTA-Procedure 01:2014	kg 1,5–2,6Aj
Temperatură ambiantă recomandată în timpul încărcării	°C 0 ... +35
Temperatură ambiantă admisă în timpul funcționăriiși pe perioada depozitării	°C –20 ... +50
Acumulatori recomandați GBA 18V...	ProCORE18V...

232 | Română

Sculă multifunçională cu accumulator GOP 18V-34

Încărcătoare recomandate GAL 18...

GAX 18...

GAL 36...

A) în funcție de accumulatorul folosit

B) putere mai redusă la temperaturi < 0 °C

Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-4.

Nivelul presiunii acustice evaluat după curba de filtrare A al sculei electrice este în mod normal de 80 dB(A).

Incertitudinea K = 3 dB. Nivelul de zgomot în timpul lucrului poate depăși valorile specificate. Poartă căști antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform

EN 62841-2-4:

slefuire: a_h=4,1 m/s^2 , K=1,5 m/ s^2 ,

debitare cu pânză de ferăstrău cu intrare directă în material: a_n = 3,9 m/s^2 , K = 1,5 m/s²,

debitare cu pânză de ferăstrău segmentată: a_n = 3,0 m/s^2 , K = 1,5 m/s^2 .

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliti măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Accumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un acumulator, îl poți scoate pe acesta din ambalaj.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Pentru extragerea accumulatorului, apasă tasta de deblocare și extrage accumulatorul. Nu forța.

Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a accumulatorului

Observație: Nu orice tip de accumulator dispune de un indicator al nivelului de încărcare.

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apasă tasta 📄au . 📄 Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Tip de accumulator GBA 18V...

LED Capacitate

Aprindere continuă de 3 ori în verde 60–100%

Aprindere continuă de 2 ori în verde 30–60%

Aprindere continuă o dată în verde 5–30%

Aprindere intermitentă o dată în verde 0–5%

Tip de accumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80–100%

LED Capacitate

Aprindere continuă de 4 ori în verde 60–80%

Aprindere continuă de 3 ori în verde 40–60%

Aprindere continuă de 2 ori în verde 20–40%

Aprindere continuă o dată în verde 5–20%

Aprindere intermitentă o dată în verde 0–5%

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Înlocuirea accesorilor

Purtați mănuși de protecție atunci când înlocuiți accesoriiile. În cazul contactului cu accesoriiile există pericolul de rănire.

Vă rugăm să țineți cont de accesoriiile prevăzute pentru scula dumneavoastră electrică.

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât

Tabelul următor prezintă exemple de accesorii. Pentru alte accesorii, consultați gama completă de accesorii Bosch.

	AIZ 10 ABStarlockPânză de ferăstrăudin bimetal cuintrare directă înmaterial, pentrulemn și metal, cudimensiunea de 10 × 20 mm	Lemn de esență moale,materiale plastice moi,gips-carton, profiluri dinaluminiu și din metaleneferoase cu pereți subțiri, tablă subțire, cuieși șuruburi necălite	Tăieri de separare și tăieri cu intrare directă în materialmai mici; lucrări filigrane de potrivire în lemn;exemplu: decuparea de degajări pentru cabluri, tăieri cuintrare directă în plăci din gips-carton, decupareaulterioară de degajări pentru sisteme de blocare șiarmături
	AIZ 32 EPCStarlockPânză de ferăstrăuHCS cu intraredirectă în material,pentru lemn, cudimensiunea de 32 × 50 mm	Lemn de esență moale Tăieri de separare fără smulgere și tăieri cu intrare directăîn materiale datorită muchiei rotunde de tăiere (Curved-Tec); și pentru tăierea în apropierea marginilor, în colțuriși în zone greu accesibile;exemplu: tăiere cu intrare directă pentru montarea unuigrătar de ventilație sau decuparea de degajări pentru prize
	AIZ 32 APB/AIZ 32 APIBStarlockPânză de ferăstrăudin bimetal cuintrare directă înmaterial, pentrulemn și metal, cudimensiunea de 32 × 50 mm	Materiale compozite dinlemn și metale neferoasemoi, cuie și șuruburinecălite, țevi din metalneferos și profiluri dedimensiuni mai mici	Tăieri fără smulgeri, paralele și tăieri cu intrare directă înlemn, metale neferoase moi și material plastic datoritămuchiei rotunde de tăiere (Curved-Tec);exemplu: decuparea de degajări pentru prize și țevi, tăierila nivel cu suprafața a cuielor și șuruburilor necălite

234 | Română

	PAIZ 32 APBStarlockPlusPânză de ferăstrăudin bimetal cuintrare directă înmaterial, pentrulemn și metal, cudimensiunea de 32 × 60 mm	Materiale compozite dinlemn și metale neferoasemoi, cuie și șuruburinecălite, țevi din metalneferos și profiluri dedimensiuni mai mici	Tăieri rapide și adânci, cu intrare directă în lemn,materiale lemnoase abrazive și materiale plastice, lucrufără smulgere datorită muchiei rotunde de tăiere (Curved-Tec);exemplu: debitarea rapidă a țevilor din metale neferoase șia profilurilor de dimensiuni mai mici, tăierea ușoară acuielor, șuruburilor necălite și a profilurilor din oțel dedimensiuni mai mici
	AIZ 32 BSPB/AIZ 32 BSPIBStarlockPânză de ferăstrăudin bimetal cuintrare directă înmaterial, pentrulemn de esențătare, cudimensiunea de 32 × 50 mm	Lemn de esență tare, plăci cu strat de acoperire	Tăieri fără smulgeri și tăieri cu intrare directă în plăci custrat de acoperire sau lemn de esență tare datoritămuchiei rotunde de tăiere (Curved-Tec), dantură japonezăadecvată în special pentru lemn de esență tare;exemplu: încastrarea lucarnelor, decuparea de degajăripentru prize
	AIZ 32 AT/AIZ 32 AITStarlockPânză de ferăstrăuCarbide cu intraredirectă în material,pentru metal, cudimensiunea de 32 × 40 mm	Metale feroase dure,materiale foarte abrazive,fibre de sticlă, gips-carton, plăci din fibrelipite cu ciment, cuie șisuruburi călite	Tăierea materialelor foarte abrazive sau metalelor feroasedure; durată de viață utilă lungă datorită BOSCH CarbideTechnology;exemplu: tăierea fronturilor dulapurilor de bucătărie,tăiere ușoară a șuruburilor călite și a oțelului inoxidabil
	AIZ 32 APT/AIZ 32 APITStarlockPânză de ferăstrăuCarbide cu intraredirectă în material,pentrumultimateriale, cudimensiunea de 32 × 40 mm	Table din metale feroasedure, epoxid, plăci dingips-carton, GFK, CFK,plăci din fibre de ciment	Tăieri fără smulgeri și tăieri cu intrare directă în tablă dinmetal datorită muchiei rotunde de tăiere (Curved-Tec);durată de viață utilă lungă datorită BOSCH CarbideTechnology;exemplu: tăierea tablelor din metal, tăierea șuruburilor dicadrele de ferestre
	PAIZ 45 AT/PAIZ 45 AITStarlockPlusPânză de ferăstrăuCarbide cu intraredirectă în material,pentru metal, cudimensiunea de 45 × 50 mm	Metale feroase dure,materiale foarte abrazive,fibre de sticlă, gips-carton, plăci din fibrelipite cu ciment, cuie șisuruburi călite	Pânză de ferăstrău lată pentru debitarea materialelorfoarte abrazive sau metalelor feroase dure; durată de viațăutilă lungă datorită BOSCH Carbide Technology;exemplu: tăierea fronturilor dulapurilor de bucătărie,tăiere ușoară a șuruburilor călite și a oțelului inoxidabil
	PAII 52 APT /PAII 52 APITStarlockPlusPânză de ferăstrăuCarbide cu intraredirectă în material,pentrumultimateriale, cu	Table din metale feroasedure, epoxid, plăci dingips-carton, GFK, CFK,plăci din fibre de ciment	Pânză de ferăstrău lungă pentru tăieri fără smulgeri șităieri cu intrare directă în tablă din metal datorită muchieirotunde de tăiere (Curved-Tec); durată de viață utilă lungădatorită BOSCH Carbide Technology;exemplu: tăierea tablelor din metal, tăierea șuruburilor dicadrele de ferestre
Accesoriu Material Utilizare
	dimensiunea de 52×50 mm
	AYZ 53 BPBStarlockPânză de ferăstrău cu intrare directă în material, pentru multimaterial, cu dimensiunea de 53×40 mm	Plăci din gips-carton, plăci din PAL, material de tip sandwich, lemn	Optimizată pentru tăieri cu intrare directă cu tăiere ulterioară mai lungă; forma Dual-Tec asigură o tăiere curată și completă în colțuri, dar și în timpul unei tăieri mai lungi;exemplu: decuparea de degajări pentru prize în plăci din gips-carton sau în pereți din lemn
	AII 65 APB/AII 65 APIBStarlockPânză de ferăstrău din bimetal cu intrare directă în material, pentru lemn și metal, cu dimensiunea de 65×40 mm	Lemn de esență moale, lemn de esență tare, plăci furniruite, plăci melaminate, cuie și şuruburi necălite	Tăieri fără smulgeri și tăieri cu intrare directă în material datorită muchiei rotunde de tăiere (Curved-Tec), în plăci cu strat de acoperire sau lemn de esență tare;exemplu: scurtarea tocurilor de ușă, decuparea de degajări în pardoseli laminate pentru rafturi sau mobilier încorporat, tăieri la nivel cu suprafața a cuielor și şuruburilor necălite
	ACZ 85 EB/ACZ 85 EIBStarlockPânză de ferăstrău din bimetal segmentată pentru lemn și metal, cu diametrul de 85 mm	Materiale lemnoase, material plastic, metale neferoase moi	Tăieri de separare și tăieri cu intrare directă în materiale; și pentru tăierea în apropierea marginilor în zone greu accesibile;exemplu: scurtarea plintelor deja montate sau a tocurilor de ușă, tăieri cu intrare directă la ajustarea panourilor pentru pardoseală
	ACZ 100 SWBStarlockCuțit segmentat cu tăiș ondulat din bimetal pentru multimaterial, cu diametrul de 100 mm	Material de izolație, plăci de izolație, plăci pentru pardoseli, plăci de izolație fonoabsorbantă, carton, mochetă, cauciuc, piele	Tăierea precisă a materialelor moi;exemplu: tăierea plăcilor de izolație, scurtarea la nivel cu suprafața a materialului de izolație ieșit în afară
	ACZ 105 ETStarlockPânză de ferăstrău segmentatăCarbide pentru multimaterial, cu diametrul de 105 mm	Plăci din fibre de ciment, rosturi dintre plăcile ceramice, cărămidă, materiale plastice ranforsate cu fibre de sticlă, parchet laminat	Tăieri de separare și tăieri cu intrare directă în materiale; și pentru tăierea în apropierea marginilor în zone greu accesibile; durată de viață utilă lungă datorită BOSCH Carbide-Technology;exemplu: scurtarea plintelor deja montate sau a tocurilor de ușă, frezarea canalelor de cabluri în cărămidă, îndepărtarea rapidă și fără praf a rosturilor dintre plăcile ceramice, tăierea plăcilor din fibră de sticlă pentru armături, lucrări de potrivire în parchet laminat
	ACZ 85 RD4StarlockPânză de ferăstrău segmentată diamantată Riff pentru mortar și materiale abrazive, cu diametrul de 85 mm	Rosturi de ciment, plăci de faianță moale, materiale plastice ranforsate cu fibre de sticlă, epoxid, plăci din gips-carton cu protectie împotriva incendiilor	Tăierea și separarea în apropierea marginilor sau în zone greu accesibile și colțuri, durată de viață foarte lungă datorită pânzei de ferăstrău segmentate diamantate Riff; exemplu: îndepărtarea rosturilor dintre plăcile de faianță în cadrul lucrărilor de reparare, frezarea degajărilor în plăci ceramice;disponibilă și ca versiune Carbide-Riff: ACZ 85 RT3

236 | Română

AVZ 70 RT4 Starlock Dispozitiv de îndepărtat mortarul Riff Carbide cu lățimea de 70 mm
AVZ 90 RT2 Starlock Foi abrazive Delta Riff Carbide, cu lățimea de 90 mm, pentru mortar și materiale abrazive
AVZ 93 G Starlock Placă de șlefuire pentru foi abrazive din seria Delta 93 mm, cu lățimea de 93 mm
AUZ 70 G Starlock Şlefuitor pentru profile, cu lățimea de 70 mm, pentru foi abrazive cu dimensiunea de 70×125 mm
AVZ 32 RT4 Starlock Dispozitiv de şlefuit lamele Riff Carbide, pentru lemn și vopsea, cu dimensiunea de 32×50 mm
AIZ 28 SC Starlock Dispositiv universal de tăiat rosturi HCS, du dimensiunea de 28×40 mm
ASZ 32 SC Starlock Lamă de tăiat prin tragere HCS cu lățimea de 24 mm, Lamă de tăiat prin apăsare HCS cu lățimea de 11 mm

Mortar, rosturi, rășină epoxidică, materiale plastice ranforsate cu fibre de sticlă, materiale abrazive
Mortar, resturi de beton, lemn, materiale abrazive, vopsea
în funcție de foia abrazivă
Lemn, tevi/profile, vopsele, lacuri, filler, metal
Lemn, vopsea Şlefuirea le
Rosturi de dilatare, chit pentru geam, materiale de izolație (vată minerală)
Carton asfaltat, mochetă, gazon artificial, carton, pardoseli din PVC

Îndepărtarea prin frezare și tăierea materialului din rosturi și a plăcilor ceramice, cât și rașpeluirea și șlefuirea suprafetelor dure; durată de viață utilă lungă datorită BOSCH Carbide Technology; exemplu: îndepărtarea adezivului pentru plăci ceramice și a mortarului din rosturi
Raşpeluirea și şlefuirea suprafețelor dure; exemplu: îndepărtarea mortarului sau a adezivului pentru plăci ceramice (de exemplu, la înlocuirea plăcilor ceramice deteriorate), îndepărtarea resturilor de adeziv pentru mochetă, îndepărtarea resturilor de vopsea; disponibil cu mărimile granulare 20 (RT2), 40 (RT4), 60 (RT6) sau 100 (RT10)
şlefuirea marginilor, colțurilor sau zonelor greu accesibile; în funcție de foaia abrazivă, de exemplu, pentru şlefuirea lemnului, straturilor de vopsea, straturilor de lac, pietrei; postav pentru curățarea și structurarea lemnului, îndepărtarea ruginii de pe metal și şlefuirea lacurilor, pâslă pentru lustruire preliminară Pentru şlefuire, utilizează maximum treapta „4” a numărului de vibrații. Un număr prea mare de vibrații crește considerabil gradul de uzură al accesorilor sau poate duce la defectarea prematură a acestora.
Şlefuire confortabilă și eficientă a profilelor și a materialelor cu suprafețe rotunjite, chiar și denivelate, cu diametrul de până la 55 mm; foi abrazive pentru şlefuirea lemnului, tevilor/profilelor, lacurilor, fillerului și metalului

nnului sau straturilor de vopsea în locuri greu accesibile, fără hârtie abrazivă; durată de viață utilă lungă datorită BOSCH Carbide Technology; exemplu: îndepărtarea prin șlefuire a straturilor de vopsea dintre lamelele jaluzelelor, șlefuirea în colțuri a podelelor din lemn; disponibil cu mărimile granulare 40 (RT4) și 100 (RT10)

Tăierea și separarea materialelor moi; exemplu: tăierea rosturilor de dilatare din silicon sau chitului pentru geamuri

Tăierea rapidă și precisă a materialului moale și a materialelor abrazive flexibile; exemplu: tăierea mochetei, cartonului, pardoselilor din PVC, decuparea de degajări în carton asfaltat

Mochetă, mortar, beton, adeziv pentru plăci ceramice

Răzuirea suprafețelor dure; exemplu: îndepărtarea mortarului, adezivului pentru plăci ceramice, resturilor de beton și de adeziv pentru mochetă; disponibil ca răzuitor flexibil ATZ 52 SFC (adeziv moale pentru mochetă/resturi de vopsea)

Montarea/Înlocuirea accesorilor

Dacă este necesar, extrageți un accesoriu deja montat. Pentru aceasta, deschide până la opritor pârghia Starlock (7). Accesoriiul este aruncat afară.

Aşezati accesorii durit (de exemplu, pânza de ferăstrău (12)) pe sistemul de prindere a accesoriiilor (8) astfel încât cotul să fie orientat în jos (consultați figura de la pagina grafică, inscriptia accesoriiului este lizibilă de sus).

Aşezati accesoriiul în poziția optimă pentru lucrarea respectivă. Sunt posibile douăsprezece poziții decalate cu 30°.

Fixați prin presare accesoriiul în poziția dorită, în fălcile sistemului de prindere a accesoriiilor, până când se blochează automat.

Montarea și reglarea limitatorului de reglare a adâncimii

Limitatorul de reglare a adâncimii (10) poate fi folosit în timpul lucrului cu pânze de ferăstrău segmentate și pânze de ferăstrău cu intrare directă în material.

Dacă este necesar, extrageți un accesoriu deja montat. Împingeți limitatorul de reglare a adâncimii (10) până la punctul de oprire, în poziția de lucru dorită, peste sistemul de prindere accesorii (8) pe gulerul de prindere al sculei electrice. Lăsați limitatorul de reglare a adâncimii să se înclicheteze. Sunt posibile douăsprezece poziții decalate cu 30°.

Reglați adâncimea de lucru dorită. Închideți prin apăsare pârghia de strângere (11) a limitatorului de reglare a adâncimii, pentru a-l fixa pe acesta din urmă.

▶ Verificați dacă accesoriiul este bine fixat. Accesoriiile fixate greșit sau nesigur se pot desprinde în timpul funcționării sculei electrice și vă pot pune în pericol.

Alegerea focii abrazive

În funcție de materialul de prelucrat și de îndepărtarea dorită, sunt disponibile diverse foi abrazive:

Foaie abrazivă Material Utilizare Granulatie

best ▲Wood	– Toate materialele lemnoase (de exemplu, lemn de esență tare, lemn de esență moale, plăci aglomerate, plăci de construcții)– Materiale metalice	Pentru șlefuirea preliminară, de exemplu, a grinzilor și a scândurilor cu asperități, nerindeluite	brută 40	60
		Pentru șlefuirea plană și pentru netezirea micilor denivelări	medie 80	100120
		Pentru finisarea și șlefuirea fină a lemnului fină 180		240320400
best ▲Paint	– Vopsea– Lac– Filler– Spaclu	Pentru îndepărtarea prin șlefuire a straturilor de vopsea brută 40		60
		Pentru șlefuirea vopselelor de grund (de exemplu, îndepărtarea urmelor de pensule, picăturilor de vopsea și a scurgerilor)	medie 80	100120
		Pentru șlefuirea finală a grundurilor înainte de lăcuire fină 180		240320400

Montarea/Înlocuirea foii abrazive de pe placa de șlefuire

Dacă placa de șlefuire (15) este prevăzută cu o țesătură tip arici, puteți fixa rapid și ușor pe aceasta foi abrazive cu sistem de prindere tip arici.

Bateți ușor țesătura tip arici de pe placa de șlefuire (15) înainte de montarea foii abrazive (16) pentru a permite fixarea optimă a acesteia.

Aşezati foia abrazivă (16) coplanar pe o parte a plăcii de șlefuire (15), iar apoi aşezati foia abrazivă pe placa de șlefuire și apăsati-o ferm.

Pentru garantarea unei aspirări optime a prafului, asigură-te că decupajele din foia abrazivă coincid cu orificiile din placa de șlefuire.

238|Română

Pentru a desprinde foia abrazivă (16), prindeți-o de un vârf și trageti-o de pe placa de șlefuire (15).

Poți utiliza toate foile abrazive, discurile de lustruire și curățare din pâslă din seria Delta 93 mm din gama de accesorii Bosch.

Accesoriiile de șlefuire precum postavul/pâsla pentru lustruire se fixează în același mod pe placa de șlefuire. Când lucrezi cu accesorii pentru șlefuire, precum foi abrazive sau plăci de șlefuire, utilizează maximum treapta numărului de vibrații „4”. Un număr prea mare de vibrații crește considerabil gradul de uzură al accesoriiilor sau poate duce la defectarea prematură a acestora. Respectă specificațiile de pe accesorii sau de pe ambalajul accesoriiilor.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Racordarea sistemului de aspirare a prafului (consultă imaginea A)

Sistemul de aspirare a prafului este destinat exclusiv pentru lucrul cu placa de şlefuire (15), și nu în combinație cu alte accesorii.

În cazul lucrărilor de șlefuire, fixați întotdeauna un sistem de aspirare a prafului.

Pentru montarea sistemului de aspirare a prafului, scoate accesoriiul și limitatorul de reglare a adâncimii (10).

Împinge fie sistemul de aspirare a prafului (13) fără racord cu clic, fie sistemul de aspirare a prafului (14) cu racord cu clic până la opritor, peste sistemul de prindere a accesoriiilor (8) pe gulerul de strângere al sculei electrice. Rotiți sistemul de aspirare a prafului, aducând-l în poziția dorită (nu direct sub scula electrică). Apăsați pe pârghia de strângere (17) pentru a fixa sistemul de aspirare a prafului.

Racordează sistemul de aspirare a prafului la furtunul de aspirare:

- Sistem de aspirare a prafului (13) fără racord cu clic: Introdu furtunul de aspirare (20) al aspiratorului în

adaptorul de aspirare (19) și lasă-l să se fixeze. Introdu adaptorul de aspirare (19) în racordul de aspirare (18) al sistemului de aspirare a prafului (13).

- Sistem de aspirare a prafului (14) cu racord cu clic: introdu furtunul de aspirare (20) al aspiratorului în racordul de aspirare (18) al sistemului de aspirare a prafului (14) și lasă-l să se fixeze.

Alternativ, poți introduce adaptorul de aspirare (19) în racordul de aspirare al sistemului de aspirare a prafului (14) și furtunul de aspirare (20) în adaptorul de aspirare (19).

Racordati furtunul de aspirare (20) la un aspirator.

La sfârșitul acestor instrucțiuni este disponibilă o prezentare generală a diferitelor aspiratoare adecvate pentru racordare.

Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Functionarea

Punerea în funcțiune

Pornirea/Oprirea

Asigurați-vă că puteți acționa întrerupătorul pornit/oprit fără a lăsa din mână mânerul.

Pentru aprinderea lămpii de lucru împinge spre înainte comutatorul de pornire/oprire (2), până când comutatorul se aprinde. Lampa de lucru îmbunătățește vizibilitatea în zona de lucru din imediata apropiere.

▶ Nu priviți direct în lampa de lucru, aceasta vă poate orbi.

Pentru pornirea sculei electrice împinge spre înainte comutatorul de pornire/oprire (2), până când comutatorul „l” se aprinde.

Pentru deconectarea sculei electrice și a lămpi de lucru, împinge spre înapoi comutatorul de pornire/oprire (2), până când comutatorul „0” se aprinde.

Observație: Dacă scula electrică se deconectează automat din cauza descărcării sau supraîncălzirii acumulatorului, deconectați scula electrică cu ajutorul comutatorului de pornire/oprire (2).

Încărcați acumulatorul, respectiv lăsați-l să se răcească înainte de a conecta din nou scula electrică. În caz contrar, acumulatorul s-ar putea deteriora.

Preselectarea numărului de vibrații

Cu ajutorul rozetei de reglare pentru preselectarea numărului de vibrații (6) puteți preselecta numărul de vibrații dorit chiar și în timpul funcționării.

Numărul preselectat de vibrații depinde de material și de condițiile de lucru, putând fi determinat prin probe practice.

Treapta „6” a numărului de vibrații este recomandată pentru debitarea lemnului. Treapta „4” a numărului de vibrații este adecvată pentru șlefuire, precum și pentru debitarea materialelor plastice și a metalelor.

Atenție: Respectă specificațiile privind numărul maxim de vibrații de pe accesorii, respectiv de pe ambalajul accesoriiilor. Când lucrezi cu accesorii precum cele de șlefuire și accesorii Riff, utilizează maximum treapta „4” a numărului de vibrații. Un număr prea mare de vibrații crește considerabil gradul de uzură al accesoriiilor sau poate duce la defectarea prematură a acestora.

Instrucțiuni de lucru

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet.

Observație: Nu acoperiți fantele de aerisire (5) ale sculei electrice în timpul funcționării acesteia, în caz contrar, se va reduce durata de viață utilă a acesteia.

Principiul de lucru

Din cauza antrenării oscilante, accesoriiul oscilează înainte și înapoi de până la 20000 de ori pe minut înainte și înapoi. Aceasta permite lucrul de precizie într-un spațiu foarte mic.

Lucrează cu o forță de apăsare redusă și uniformă, în caz contrar, randamentul de lucru scade și accesoriiul se poate bloca.

În timpul lucrului, deplasează înainte și înapoi scula electrică, astfel încât accesoriiul să nu se încălzească prea mult și să nu se blocheze.

Debitare

▶ Folosiți numai pânze de ferăstrău nedeteriorate, impecabile. Pânzele de ferăstrău îndoite sau tocite se pot rupe și influența negativ tăierea sau pot provoca recul.
În cazul debitării materialelor de construcții ușoare, respectați reglementările legale și recomandările producătorilor de materiale.
▶ Este permisă tăierea cu pătrundere directă numai în materiale moi ca lemnul, gips cartonul, s.a.!

Înainte de a efectua debitări cu pânzele de ferăstrău HCS în lemn, plăci aglomerate, materiale de constructii etc., verificați dacă acestea nu prezintă corpuri străine precum cuie, înșurubare sau altele asemănătoare. Îndepăratați corpurile străine dacă este cazul sau folositi pânze de ferăstrău din bimetal.

Tăierea de separare

Observație: în cazul tăierii de separare a plăcilor de faianță, utilizarea prelungită a accesoriului se poate solda cu uzura înaltă a acestuia.

Slefuirea

Performanțele de îndepărtare a materialului și aspectul șlefuirii sunt determinate în principal de alegerea foi

abrazive, de treapta numărului de vibrații preselectată și de forța de apăsare.

Numai foile abrazive impecabile au un randament optim la șlefuire și menajează scula electrică.

Aveți grijă să mențineți o presiune de apăsare constantă, pentru a prelungi durabilitatea foilor abrazive.

Mărirea exagerată a presiunii de apăsare nu duce la creșterea randamentului la șlefuire ci la uzura mai mare a sculei electrice și de foii abrazive.

Pentru șlefuirea la punct fix în colțuri, pe muchii și în locurile greu accesibile, puteți lucra numai cu vârful sau muchia plăcii de șlefuire.

În cazul şlefuirii punctiforme, foaia abrazivă se poate înfierbânta puternic. Reduceți numărul de vibrații și forța de apăsare și lăsați cu regularitate foaia abrazivă să se răcească.

Nu mai folositi pentru alte materiale o foaie abrazivă care a fost deja utilizată la prelucrarea metalului.

Utilizați numai accesorii de şlefuire Bosch originale.

În cazul lucrărilor de șlefuire, fixați întotdeauna un sistem de aspirare a prafului.

Răzuirea

Pentru răzuire, selectați o treaptă superioară a numărului de vibrații.

În cazul suprafețelor moi (de exemplu, lemn), lucrați cu un unghi mic și cu o forță de apăsare redusă. În caz contrar, spaclul poate tăia substratul.

Protectie la suprasarcină în funcție de temperatură

Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau dacă se părăsește domeniul temperaturilor admise pentru acumulator, turația se va reduce sau scula electrică se va opri. În cazul reducerii turației, scula electrică va funcționa din nou la turație maximă numai după atingerea temperaturii admise a acumulatorului sau după scăderea sarcinii căreia îi este supusă. În caz de oprire automată, deconectați scula electrică, lăsați acumulatorul să se răcească și porniți apoi din nou scula electrică.

Întreținere și service

Întreținerea și curățarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Curăță cu regularitate accesoriiile Riff utilizând o perie de sărmă.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesorile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 240).

Български
