| Produkto tipas | Belaidis pjaustytuvas-šlifuoklis |
| Prekių ženklas | Bosch |
| Modelis | GOP 18V-34 Professional |
| Nominali įtampa | 18 V |
| Tuščiosios eigos greitis | 10 000 – 20 000 aps./min |
| Svyravimo kampas | 1,7° (kairėn/dešinėn) |
| Svoris (pagal EPTA) | 1,5 – 2,6 kg (priklausomai nuo akumuliatoriaus) |
| Suderinti akumuliatoriai | GBA 18V..., ProCORE18V... |
| Suderinti krautuvai | GAL 18..., GAX 18..., GAL 36... |
| Įkrovimo temperatūra | 0 °C iki +35 °C |
| Naudojimo temperatūra | –20 °C iki +50 °C |
| Garso slėgio lygis | 80 dB(A) (neapibrėžtis K=3 dB) |
| Vibracija (šlifavimas) | 4,1 m/s² (K=1,5 m/s²) |
| Pagrindiniai pritaikymai | Pjovimas, šlifavimas, grandymas, siūlių išėmimas |
| Priedų tvirtinimo sistema | Starlock (suderinama su Starlock Plus) |
| Įmontuotas apšvietimas | LED |
| Dulkių nusiurbimo įrenginys | Išimamas, užsegamas (2 versijos) |
| Gilio ribotuvas | Reguliuojamas (12 padėčių) |
| Apsaugos | Nuo perkrovų, automatinis išsijungimas perkaitus |
| Priežiūra | Reguliariai valyti ventiliacijos angas; šepečiu valyti karbido priedus |
| Atsarginės dalys | Prieinamos adresu www.bosch-pt.com |
| Pardavimo aptarnavimas | Prancūzijoje: 09 70 82 12 26 arba internetinė SAV DIRECT forma |
| Maitinimas | Ličio jonų 18 V baterija (parduodama atskirai) |
| Priežiūra | Remontą patikėti kvalifikuotam meistrui, naudojančiam originalias dalis |
Dažnai užduodami klausimai - GOP 18V-34 Professional BOSCH
Naudotojų klausimai apie GOP 18V-34 Professional BOSCH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Elektrinis įrankis PDF formatu nemokamai! Raskite savo instrukciją GOP 18V-34 Professional - BOSCH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. GOP 18V-34 Professional prekės ženklo BOSCH.
NAUDOJIMO INSTRUKCIJA GOP 18V-34 Professional BOSCH

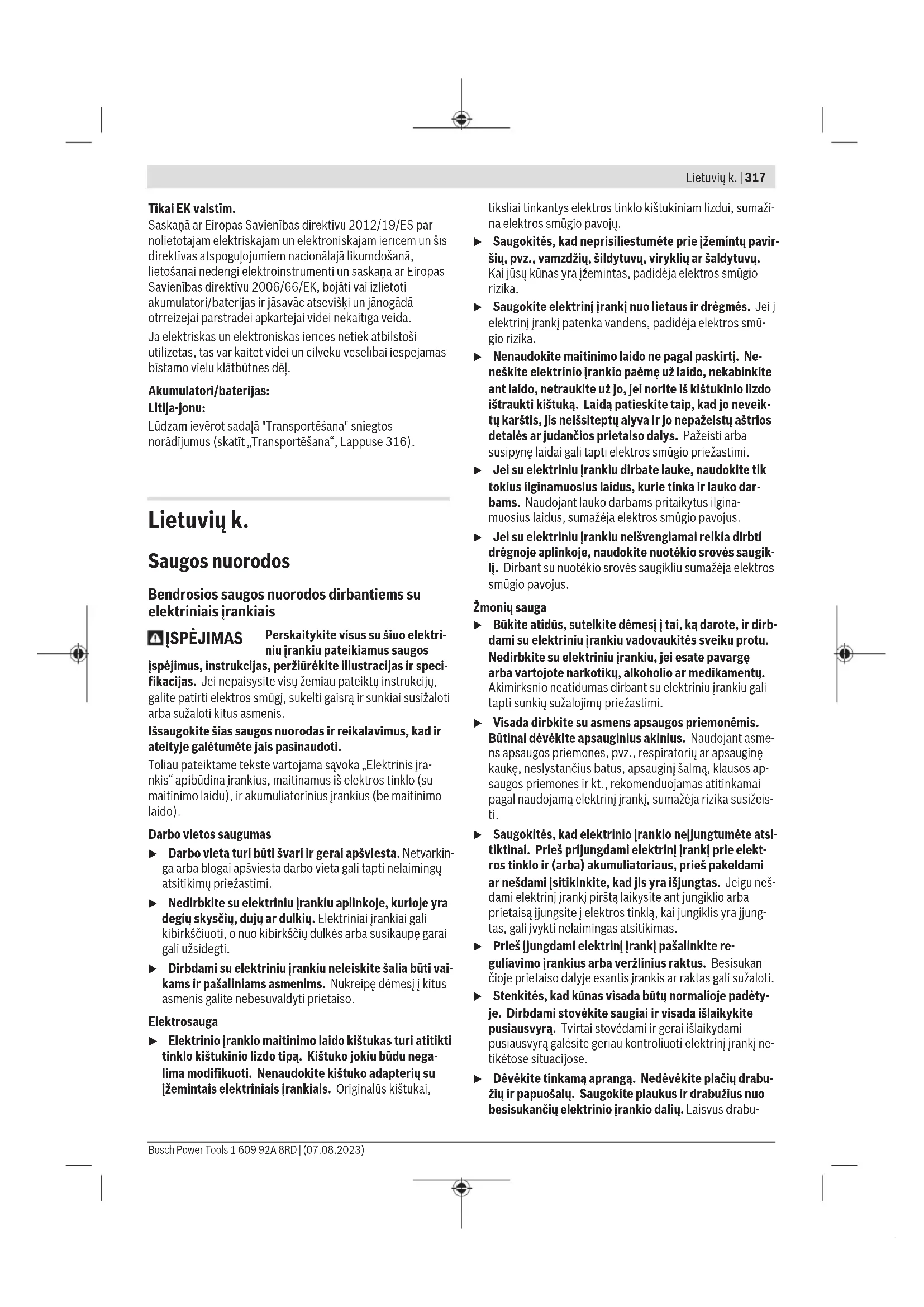

Lietuvių k. ......Puslapis 317
한국어 ...... 페이지 327
عربية 338
Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais
ISPÉJIMAS
Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos
ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).
Darbo vietos saugumas
Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.
Elektrosauga
Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai,
tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtį. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.
Žmonių sauga
Bükite atidüs, sutelkite dèmesi i tai, ką darote, ir dirb-dami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotiku, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį jrankį netikėtose situacijose.
▶ Dévěkite tinkamą aprangą. Nedėvěkite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabu-
318 | Lietuvių k.
žius, papuošalus bei ilgus plaukus gali jtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių po- veikis.
▶ Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepašyti įra- nkio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.
Rūpeestinga elektrinių įrankių priežiūra ir naudojimas
▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektrinių jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami elektrini įrankį, keisdami darbo įrankius ar prieš valydami elektrini įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
Rūpeestinga akumuliatorinių įrankių priežiūra ir naudojimas
- Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
▶ Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba trau-mų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas įkrovimo instrukcijas ir nekraukite akumuliatoriaus arba įrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.
Techninė priežiūra
Elektrinj įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.
Saugos nuorodos dirbantiems su daugiafunkciais įrankiais „Multi-Cutter“
▶ Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų rankenu. Pjovimo priedui palietus laidą, kuriame yra įtampa, laidas gali liestis su metalinėmis elektrinio įrankio dalimis, kuriose yra įtampa, ir operatorius gali patirti elektros smūgį.
▶ Spaustuvais ar kitokiu jrenginiu įtvirtinkite ir užfik-suokite ruošinį ant stabilaus pagrindo. Laikyđami ruošinį ranka arba prispaudę jj prie kūno, jis bus nestabilioje padėtyje, del ko galite prarasti kontrolę.
Elektrinj jrankj naudokite tik šlifavimui sausuoju būdu. Jei j elektrinj jrankj patenka vandens, padidėja elektros smūgio rizika.
Dėmesio-gaisro pavojus! Venkite šlifuojamo ruošinio ir šlifuoklio perkaitimo. Per darbo pertraukėles visada ištuštinkite dulkių rezervuarą. Dulkių surinkimo maišelyje esančios šlifavimo dulkės arba dulkių siurblio filtras, esant nepalankioms sąlygoms, pvz., šlifuojant metalus susidarius kibirkščių srautui, gali savaime užsidegti. Ypač didelis pavojus iškyla tada, jei šlifavimo dulkės yra susimaišiusios su lako ir poliuretano likučiais arba kitokiomis che
minėmis medžiagomis ir šlifuojamas ruošinys po ilgesnio darbo jkaista.
▶ Nelaikykite rankų arti pjovimo zonos. Nekiškite rankų po ruošiniu. Dėl kontakto su pjūkleliu kyla pavojus susižeisti.
▶ Reguliariai valykite savo elektrinio įrankio ventiliacines angas. Variklio ventilatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
Prieš pradėdami darbą, tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių; jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir tvirtai stovėti. Abiem rankomis laikomas elektrinis įrankis yra saugiau valdomas.
Darbo įrankį keiskite su apsauginėmis pirštinėmis. Il-gesnį laiką naudojami darbo įrankiai įkaista.
▶ Negrandykite sudrėkintų medžiagų (pvz., tapetų) ir medžiagų nuo drėgno pagrindo. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.
Apdirbamo paviršiaus neapdorokite skysčiais, kurių sudėtyje yra tirpiklių. Grandomos medžiagos jšyla, todėl gali susidaryti kenksmingų garų.
Dirbdami su grandikliais ir peiliais elkitės ypač at-sargiai. Irankiai yra labai aštrūs kelia sužalojimo pavojų.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.
Aštrūs daiktai, pvz., vinys ar atsuktuva, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali jvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.
Prašome atkreipti dėmesįį paveikslėlius priekinėje naudojimo instrukcijos dalyje.
Naudojimas pagal paskirti
Elektrinis įrankis yra skirtas medienos ruošiniams, plastikui, gipsui, spalvotiesiems metalams ir tvirtinamiesiems elementams (pvz., negrūdintoms vinims, sąsagėlėms) pjauti ir nupjauti. Jis taip pat yra skirtas minkštosioms sienų plytelėms apdoroti, siūlėms valyti ir mažiems paviršiams sausuoju būdu šlifuoti ir grandyti. Jis ypač tinka darbams arti krašto ir kliūties. Elektrinį įrankį galima naudoti tik su Bosch papildoma įranga.
Pavaizduoti elementai
Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.
(1) Rankena (izoliuotas rankenos paviršius)
(2) Jjungimo-išjungimo jungiklis
(3) Akumuliatorius ^a)
(4) Akumuliatoriaus atblokavimo klavišas ^a1
(5) Ventiliacinés angos
(6) Švytavimo judesių reguliatoriaus ratukas
(7) „Starlock“ svirtelė įrankiui atblokuoti
(8) Jrankių įtvaras
(9) Darbiné lemputé
(10) Gylio ribotuvas ^a)
(11) Gylio ribotuvo jveržimo svirtelė ^a)
(12) Ipjaunamasis pjūklelis ^a)
(13) Dulkių nusiurbimo įranga be „Click“ jungties ^a)
(14) Dulkių nusiurbimo įranga su „Click“ jungtimi ^7
(15) Šlifavimo plokště ^a)
(16) Šlifavimo popieriaus lapelis ^a)
(17) Dulkių nusiurbimo įrangos įveržimo svirtelė ^a)
(18) Nusiurbimo atvamzdis ^a)
(19) Nusiurbimo adapteris ^a)
(20) Nusiurbimo žarna ^a)
a) Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.
Techniniai duomenys
| Akumuliatorinis daugiafunkcinis įrankis | GOP 18V-34 | |
| Gaminio numeris | 3 601 HG2 0.. | |
| Nominalioji įtampa V= 18 | ||
| Tuščiosios eigos sūkių skaičius no | min-1 | 10 000–20 000 |
| Švytavimo kampas kairėje/dešinėje | ° 1,7 | |
| Svoris pagal „EPTA-Procedure 01:2014“ | kg 1,5–2,6 | Al |
320 | Lietuvių k.
| Akumuliatorinis daugiafunkcinis irankis | GOP 18V-34 | |
| Rekomenduojama aplinkos temperatūra jkraunant | °C 0 ... +35 | |
| Leidžiamoji aplinkos tempera-tūra veikiant ^b) ir sandėliuojant | °C -20 ... +50 | |
| Rekomenduojami akumuliatoriai GBA 18V... | ProCORE18V... | |
| Rekomenduojami krovikliai GAL 18... | GAX 18...GAL 36... | |
A) Priklausomai nuo naudojamo akumuliatoriaus
B) Ribota galia, esant temperatūrai <0 °C
Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.
Informacija apie triukšmą ir vibraciją
Triukšmo emisijos vertės nustatytos pagal EN 62841-2-4.
Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra 80 dB(A). Paklaida K = 3 dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!
Vibracijos bendroji vertė a _h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 62841-2-4:
šlifavimas: a_n=4,1 m/s^2,K=1,5 m/s^2 ,
pjovimas su jpjaunamuoju pjukleliu: a_h = 3,9 m/s^2 , K = 1,5 m/s^2 ,
pjovimas segmentiniu pjūkleliu: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 . Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams jrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti.
Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali kisti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.
Norint tiksliai jvertinti vibracijos ir triukšmo emisija per tam tikra darbo laiką, reikia atsižvelgti ir j laiką, per kurj elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo-jamas. Tai jvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės.
Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Akumuliatorius
Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar įjūsų elektrinio įrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.
Akumuliatoriaus ikrovimas
▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.
Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.
Akumuliatoriaus ïdėjimas
Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.
Akumuliatoriaus išėmimas
Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.
Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.
Akumuliatoriaus ikrovos büklès indikatorius
Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.
Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia.
Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba. Āai galima ir tada, kai akumuliatorius yra išimtas.
Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.
Akumuliatoriaus tipas GBA 18V...
Šviesos diodas Talpa
| Šviečia nuolat 3 × žali 60–100 % |
| Šviečia nuolat 2 × žali 30–60 % |
| Šviečia nuolat 1 × žalias 5–30 % |
| Mirksi 1 × žalias 0–5 % |
Akumuliatoriaus tipas ProCORE18V...
Šviesos diodas Talpa
| Šviečia nuolat 5 × žali 80–100 % |
| Šviečia nuolat 4 × žali 60–80 % |
| Šviečia nuolat 3 × žali 40–60 % |
| Šviečia nuolat 2 × žali 20–40 % |
Šviesos diodas Talpa
| Šviečia nuolat 1× žalias 5–20 % |
Saugokite akumuliatorių nuo drėgmės ir vandens.
Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.
Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.
Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.
Montavimas
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį
ir t. t.), o taip pat elektrini jrankj transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaude jjungimo- išjungimo jungiklį.
Irankių keitimas
▶ Įrankį keiskite mūvėdami apsauginėmis pirštinėmis. Prisilietus prie darbo įrankių iškyla susižalojimo pavojus.
Darbo įrankio parinkimas
Naudokite jūsų elektriniam įrankiui skirtus darbo įrankius.
Darbo jrankis GOP 18V-34
 |  | |
 |  | |
 |  |
Žemiau esančioje lentelėje pateikti darbo įrankių pavyzdžiai. Daugiau darbo įrankių rasite plačioje Bosch papildomos įrangos programoje.
Darbo jrankis Medžiaga Naudojimas
 | AIZ 10 AB„Starlock“ 10 × 20 mm bimetalo jpjaunamasispjūklelis medienaiir metalui | Minkštoji mediena, minkštasis plastikas, gipso kartonas, plonasienio aliuminio ir spalvotųjų metalųprofiliuociai, plonos skardos, negrūdintos vinyš irvaržtai | Mažų ruošinių atpjovimas ir jpjovos; subtilūs medienos pri-derinimo darbai;Pavyzdžiui: išėmų kabeliams pjovimas, jpjovų gipso karto-no plokštėse darymas, papildomų išpjovų, skirtų furnitūraiir spynoms, išpjovimas |
 | AIZ 32 EPC„Starlock“ 32 × 50 mm HCSjpjaunamasis pjūk-lelis medienai | Minkštoji mediena Atpjovimas ir jpjovų darymas neišdraskant pjovimo kraštųdėl užapvalintos pjovimo briaunos („Curved-Tec“); taip patpjovimas arti krašto, kampuose ir sunkiai prieinamose vietose;Pavyzdžiui: jpjova, norint įmontuoti ventiliacines grotelesarba kištukinį lizdą | |
 | AIZ 32 APB/AIZ 32 APIB„Starlock“ 32 × 50 mm bime-talo jpjaunamasispjūklelis medienaiir metalui | Kompozicinės medžiagosiš medienos ir minkštispalvotieji metalai, negrū-dintos vinyš ir varžtai, ma-zesnių matmenų profiliuociai ir vamzdžiai iš spalvo-tųjų metalų | Jpjovos ir pjūviai medienoje, minkštuose spalvotuose metaluose ir plastike arti krašto neišdraskant pjovimo kraštųdėl užapvalintos pjovimo briaunos („Curved-Tec);Pavyzdžiui: išpjovų kištukiniams lizdams ir vamzdžiamspjovimas, negrūdintų vinių ir varžtų tikslus nupjovimas artipaviršiaus |
 | PAIZ 32 APB„StarlockPlus“ 32 × 60 mm bime-talo jpjaunamasispjūklelis medienaiir metalui | Kompozicinės medžiagosiš medienos ir minkštispalvotieji metalai, negrū-dintos vinyš ir varžtai, ma-zesnių matmenų profiliuociai ir vamzdžiai iš spalvo-tųjų medalų | Greitai atliekamos gilios jpjovos medienoje, abrazyvi-niuose medienos ruošiniuose ir plastike; darbas neiš-draskant pjovimo kraštų dėl užapvalintos pjovimo briau-nos („Curved-Tec“);Pavyzdžiui: greitas mažesnių matmenų spalvotųjų metalųvamzdžių ir profiliuociąjų pjovimas, lengvas negrūdingų vi-nių, varžtų ir mažesnių matmenų plieno profiliuociąjų pjovi-mas |
322 | Lietuvių k.
Darbo jrankis Medžiaga Naudojimas
 | AIZ 32 BSPB/AIZ 32 BSPIB„Starlock“32×50 mm bimetalo jpjaunamasispjuklelis kietajaimedienai | Kietoji mediena, dengtos plokštės | Ruošinių atpjovimas ir jpjovų darymas dengtose plokštėse arba kietojoje medienoje neišdraskant pjovimo kraštų dėl užapvalintos pjovimo briaunos („Curved-Tec“), japoniškotipo dantys specialiai skirti kietajai medienai;Pavyzdžiui: stoglangių montavimas, išpjovos kištukiniams lizdams |
 | AIZ 32 AT/AIZ 32 AIT„Starlock“32×40 mm karbi-do jpjaunamasispjuklelis metalui | Kietieji juodieji metalai, la-bai abrazyviniai ruošiniai,stiklo pluoštas, gipso kar-tonas, pluoštinio cemento plokštės, grūdintos vinyśir varžtai | Labai abrazyviniams ruošiniams arba kietiems juodiesiems metalams pjauti; ilga eksploatavimo trukmė dėl „BOSCH Carbide Technology“;Pavyzdžiui: virtuvės fasado dangos pjovimas, lengvas grū-dintų varžtų, vinių ir nerūdijančio plieno pjovimas |
 | AIZ 32 APT/AIZ 32 APIT„Starlock“32×40 mm karbi-do jpjaunamasispjuklelis įvairioms medžiagoms | Kietos juodųjų metalų skardos, gipso kartono plokštės, GFK, CFK, pluoštinio cemento plokš-tės | Ruošiniams atpjauti ir įpjovoms daryti metalų skardose ne- išdraskant pjovimo kraštų dėl užapvalintos pjovimo briau-nos („Curved-Tec“); ilga eksploatavimo trukmė dėl „BOSCH Carbide Technology“;Pavyzdžiui: metalo skardų pjovimas, lango rémo varžtų nu-pjovimas |
 | PAIZ 45 AT/PAIZ 45 AIT„StarlockPlus“45×50 mm karbi-do jpjaunamasispjuklelis metalui | Kietieji juodieji metalai, la-bai abrazyviniai ruošiniai,stiklo pluoštas, gipso kar-tonas, pluoštinio cemento plokštės, grūdintos vinyśir varžtai | Platus pjuklelis labai abrazyviniams ruošiniams arba kie- tiems juodiesiems metalams pjauti; ilga eksploatavimo trukmė dėl „BOSCH Carbide Technology“;Pavyzdžiui: virtuvės fasado dangos pjovimas, lengvas grū-dintų varžtų, vinių ir nerūdijančio plieno pjovimas |
 | PAII 52 APT/PAII 52 APIT„StarlockPlus“52×50 mm karbi-do jpjaunamasispjuklelis įvairioms medžiagoms | Kietos juodųjų metalų skardos, gipso kartono plokštės, GFK, CFK, pluoštinio cemento plokš-tės | Ilgas pjuklelis ruošiniams atpjauti ir įpjovoms daryti metalo skardose neišdraskant pjovimo kraštų dėl užapvalintos pjovimo briaunos („Curved-Tec“); ilga eksploatavimo truk-mė dėl „BOSCH Carbide Technology“;Pavyzdžiui: metalo skardų pjovimas, lango rémo varžtų nu-pjovimas |
 | AYZ 53 BPB„Starlock“53×40 mm jpjaunamasis pjuk-lelis įvairioms medžiagoms | Gipso kartono plokštės,drožlių plokštės, sluoks-niuotosios medžiagos,mediena | Optimaliai pritaikytas įpjovos daryti, po kurių atliekamas il-gesnis pjūvis; „Dual-Tec“ forma užtikrina švarų ir išbaigtą pjūvj tiek kampuose, tiek atliekant ilgesnį pjūvj;Pavyzdžiui: kištukinių lizdų išpjovos gipso kartono plokštė-se arba medinėse sienose |
 | All 65 APB/AII 65 APIB„Starlock“65×40 mm bime-talo jpjaunamasispjuklelis medienaiir metalui | Minkštoji mediena, kietoji mediena, fanera dengtos plokštės, plastiku deng-toms plokštės, negrūdin-tos vinyś ir varžtai | Ruošinių atpjovimas ir įpjovų darymas dengtose plokštėse arba kietojoje medienoje neišdraskant pjovimo kraštų dėl užapvalintos pjovimo briaunos („Curved-Tec“);Pavyzdžiui: durų staktos patrumpinimas, išpjovų darymas lentynoms arba įmontuojamiems baldams laminato grindy-se, negrūdintų vinių ir varžtų tikslus nupjovimas arti pavir-šiaus |
 | ACZ 85 EB/ACZ 85 EIB„Starlock“85 mm skersmens bimetalo segmen-tinis pjuklelis medienai ir metalui | Medienos ruošiniai, plastikas, minkšti spalvotieji metalai | Atpjovimas ir įpjovų darymas;taip pat pjovimas arti krašto, sunkiai prieinamose vietose;Pavyzdžiui: ką tik uždėtų grindjuosčių ar durų staktos patrumpinimas, įpjovų derinant grindų plokštes darymas |
Darbo jrankis Medžiaga Naudojimas
ACZ 100 SWB
„Starlock“ 100 mm skersme- ns bimetalo segme- ntinis banguotas šlifavimo peilis jvai- rioms medžiagoms
Izoliacinės medžiagos, izoliacinės plokštės, grindų plokštės, smūginio gar- so izoliacinės plokštės, kartonas, kilimai, guma, oda
Tikslus minkštu medžiagų pjovimas; Pavyzdžiui: izoliacinių plokščių pjovimas, tikslus išsikišu- sios izoliacinės medžiagos nupjovimas arti paviršiaus
ACZ 105 ET
„Starlock“ 105 mm skersme- ns karbido segment- tinis pjūklelis jvai- rioms medžiagoms
Pluoštinio cemento plokštės, plytelių siūlės, degtos plytos, stiklo pluoštu su-tvirtintas plastikas, la-minatas
Atpjovimas ir jpjovų darymas; taip pat pjovimas arti krašto, sunkiai prieinamose vietose; ilga eksploatavimo trukmė dél „BOSCH Carbide Technology“; Pavyzdžiui: ką tik uždėtų grindjuosčių ar durų staktos patrumpinimas, kabelių kanalų degtose plytose frezavimas, greitai ir beveik nekeliant dulkių plytelių siūlių pjovimas, armatūrai skirtų stiklo pluošto plokščių pjovimas, laminato suleidimas
ACZ 85 RD4
„Starlock“ 85 mm skersmens deimantinis rifliuotas segmentinis pjūklelis skiediniui ir abrazyvinėms medžiagoms
Cemento grioveliai, minkštosios sienų plyte- lės, stiklo pluoštu sutvir- tinti plastikai, epoksidinė derva, ugniai atspari gipso kartono plokštė
Pjauti ir atpjauti arti krašto, sunkiai prieinamose vietose ir kampuose, ypač ilga eksploatavimo trukmė dėl deimantinio rifliuoto segmento; Pavyzdžiui: grioveliams tarp sienų plytelių, norint juos atnaujinti, išpjovoms plytelėse pjauti; taip par galima jsigyti karbido rifliuoto segmento versiją: ACZ 85 RT3
AVZ 70 RT4
„Starlock“ 70 mm pločio kar- bido rifliuotas jra- nkis skiediniui ša- linti
Skiedinys, siūlės, epoksidinė derva, stiklo pluoštu sutvirtinti plastikai ir kitos abrazyvinės medžiagos
Siūlių užpildo ir plytelių medžiagos išfrezavimas ir pjovimas bei dildymas ir šlifavimas ant kieto pagrindo; ilga eksploatavimo trukmė dėl „BOSCH Carbide Technology“ Pavyzdžiui: plytelių klijų ir siūlių užpildo šalinimas
AVZ 90 RT2
„Starlock“ 90 mm pločio kar- bido rifliuota trikampė plokštė skiediniui ir abrazy- vinėms medžia- goms
Skiedinys, betono likučiai, mediena, abrazyvinės medžiagos, dažai
Dildymas ir šlifavimas ant kieto pagrindo; Pavyzdžiui: skiedinio arba plytelių klijų šalinimas (pvz., keičiant pažeistą plytele), kiliminės grindų dangos klijų likučių šalinimas, dažų likučių šalinimas; galima jsigyti 20 (RT2), 40 (RT4), 60 (RT6) arba 100 (RT10) grūdėtumo
AVZ 93 G
„Starlock“ 93 mm pločio šlifavimo plokštė „Delta 93 mm“ serijos šlifavimo popieriaus lapeliams
Priklausomai nuo šlifavi- mo popieriaus lapelio
Šlifavimas kraštuose, kampuose arba sunkiai prieinamose vietose; priklausomai nuo šlifavimo popieriaus lapelio, pvz., medienai, dažams, lakui, akmeniui, šlifuoti; Neaustinė medžiaga skirta valyti ir medienos paviršiaus struktūrai suteikti, rūdims nuo metalų šalinti ir dažams pašlifuoti, poliravimo veltinis pirminiam poliravimui Šlifuodami pasirinkite ne aukštesnę kaip "4". Jei šlifavimo judesių skaičius per didelis, labai padidėja darbo įrankių susidėvėjimas arba darbo įrankiai gali anksčiau laiko tapti nebetinkami naudoti.
AUZ 70 G
„Starlock“ 70 mm pločio pro- filiuočių šlifavimo šlifavimo lapeliams 70×125 mm
Mediena, vamzdžiai/profiliuočiai, dažai, lakai, užpildas, metalas
Patogus ir efektyvus profiliuovi ir užapvalintu, o taip pat nelygiu iki 55 mm skersmens medžiagų paviršių šlifavimas; Šlifavimo lapeliai, skirti medienai, vamzdžiams/profiliuovičiams, lakams, užpildams ir metalui šlifuoti
324 | Lietuvių k.
Darbo jrankis Medžiaga Naudojimas
 | AVZ 32 RT4„Starlock“ 32 × 50 mm karbi-do rifliuotas šlifavi-mo pirštelis me-dienai ir dažams | Mediena, dažai Medienos arba dažų šlifavimas sunkiai prieinamose vieto-se be šlifavimo popieriaus; ilga eksploatavimo trukmė dėl „BOSCH Carbide Technology”;Pavyzdžiui: dažų nušlifavimas tarp langinių juostelių, medi-nių grindų kampuose šlifavimas;Galima įsigyti 40 (RT4) ir 100 (RT10) grūdėtumo |
 | AIZ 28 SC„Starlock“ 28 × 40 mm HCS universalus siūlių pjaustymo įrankis | Kompesacinės siūlės, lan-gų glaistas, izoliacinės medžiagos (akmens vata)Minkštų medžiagų pjovimas ir atpjovimas;Pavyzdžiui: kompensacinių siūlių iš silikono arba langų glaisto pjovimas |
 | ASZ 32 SC„Starlock“ 24 mm pločio HCS traukiamoji gelež-tė, 11 mm pločio HCS spaudžiamoji ge-ležtė | Tolis, kilimai, dirbtinė žo-lė, kartonas, PVC grindų dangaGreitas ir tikslus minkštų medžiagų ir lanksčių abrazyvinių ruošinių pjovimas;Pavyzdžiui: kilimų, kartono, PVC grindų dangos pjovimas, išpjovų tolyje pjovimas |
 | ATZ 52 SC„Starlock“ 52 mm standus grandiklis | Kilimai, skiedinys, beto-nas, plytelių klijaiGrandymas ant kieto pagrindo;Pavyzdžiui: skiedinio, plytelių klijų, betono ir kiliminės grindų dangos klijų likučių šalinimas;Galima įsigyti kaip lankstų grandiklj ATZ 52 SFC (minkšti kiliminės grindų dangos/dažų likučiai) |
Darbo įrankio uždéjimas ir keitimas
Nuimkite darbo jrankj, jei jis yra uždėtas.
Tuo tikslu iki atramos atlenkite „Starlock“ svirtelę (7). Darbo jrankis iškrenta.
Įstatykite norimą darbo įrankį (pvz., įpjaunamajį pjūkleļį (12)) į įrankių įtvarą (8) taip, kad išlinkis būtų nukreiptas žemyn (kad užrašą ant darbo įrankio būtų galima skaityti iš viršaus, žr. paveikslėlj schemos puslapyje).
Įstatykite darbo įrankį j patogią padėtį atitinkamam darbui atlikti. Galima parinkti vieną iš dvylikos padėčių kas 30°.
Darbo jrankj pageidaujama padėtimi tvirtai stumkite j jrankių jtvaro užveržiamuosius kumštelius, kol jis automatiškai užsifiksuos.
▶ Patikrinkite, ar darbo įrankis įtvirtintas patikimai. Netinkamai arba negerai pritvirtinti darbo įrankiai prietaisui veikiant gali nukristi ir sukelti pavojų.
Gylio ribotuvo montavimas ir nustatymas
Dirbant su segmentiniais ir jpjaunamaisiais pjūkleliais galima naudoti gylio ribotuvą (10).
Nuimkite darbo jrankj, jei jis yra uždėtas.
Gylio ribotuvą (10) pageidaujama padėtimi stumkite iki atramos per įrankių įtvarą (8) ant elektrinio įrankio užveržiamojo kakliuko. Gylio ribotuvas turi užsifiksuoti. Galima parinkti vieną iš dvylikos padėčių kas 30°.
Nustatykite pageidaujamą darbinį gylį. Norėdami užfiksuoti gylio ribotuvą, paspauskite gylio ribotuvo įveržimo svirtelę (11).
Šlifavimo popieriaus pasirinkimas
Atitinkamai pagal apdorojamą medžiagą ir norimą pašalinti sluoksnį yra siūlomi įvairūs šlifavimo popieriaus lapeliai:
Šlifavimo popieriaus lapelis Medžiaga Naudojimas Grūdėtumas
| best Wood | - Visiems medienos ruošiniams (pvz., kietajai ir minkštajai medienai, drožlių plokštėms, statybinėms plokštėms) | Pirminiam šlifavimui, pvz., šiurkščių, neobliuotų tąšų bei lentų | stambus 40 | 60 |
| Lygioms plokštumoms šlifuoti ir nedideliems nelygu-mams išlyginti | vidutinis 80 | 100 | ||
| - Metalo ruošiniai | Glotniajam ir baigiamajam medienos šlifavimui smulkus 180 | 120 | ||
| 240 | ||||
| 320 | ||||
| 400 | ||||
Šlifavimo popieriaus lapelis Medžiaga Naudojimas Grūdėtumas
| - Dažai- Lakas- Užpildai- Glaistiklis | Dažams pašalinti stambus 40 | 60 |
| Pirminiam dažų sluoksniui šlifuoti (pvz., teptuko dry-žiams, dažų lašeliams, nutekėjusiems dažams pašalinti) | vidutinis 80100120 | |
| Baigiamajam gruntavimo dažų ir lako šlifavimui smulkus 180 | 240320400 |
Šlifavimo popieriaus lapelio ant šlifavimo plokštės uždėjimas ir keitimas
Jei šlifavimo plokštė (15) yra su kibiuoju audiniu, galite greitai ir lengvai pritvirtinti šlifavimo popieriaus lapelius su kibiaja jungtimi.
Prieš uždėdami šlifavimo popieriaus lapelj (16), kad būtų kuo geresni sukibimas, šiek tiek pastuksenkite šlifavimo plokštę (15).
Šlifavimo popieriaus lapelj (16) pridėkite prie vieno šlifavimo plokštės (15) krašto, tada šlifavimo popieriaus lapelj uždėkite ant šlifavimo plokštės ir gerai jį prispauskite.
Kad užtikrintumėte optimalų dulkių nusiurbimą, stebėkite, kad šlifavimo popieriaus lapelyje esančios kiaurymės sutaptų šlifavimo plokštėje esančiomis kiaurymėmis.
Norėdami nuimti šlifavimo popieriaus lapelį (16), suėmę už kampelio atkelkite ir nuplėskite jį nuo šlifavimo plokštės (15).
Galite naudoti visus Bosch papildomos įrangos programos „Delta 93 mm“ serijos šlifavimo popieriaus lapelius, poliravimo ir valymo veltinius.
Specialūs šlifavimo antgaliai, pvz., karšinio ar poliravimo vel- tinio antgaliai, yra tvirtinami prie šlifavimo plokštės tokiu pat būdu.
Dirbdami su papildoma šlifavimo jranga, pvz., šlifavimo popieriaus lapeliai ar šlifavimo plokštelėmis, pasirinkite ne aukštesnę kaip "4" šlifavimo judesių skaičiaus pakopą. Jei šlifavimo judesių skaičius per didelis, labai padidėja darbo įrankių susidėvėjimas arba darbo įrankiai gali anksčiau laiko tapti nebetinkami naudoti. Prašome laikytis ant darbo įrankių arba ant darbo įrankių pakuotės pateiktų nurodymų.
Dulkių, pjuvenų ir drožlių nusiurbimas
Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.
Kai kurios dulkės, pvz., ažuolo ir buko, yra vežį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.
- Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
- Pasirūpinkite geru darbo vietos vėdinimu.
- Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.
Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.
▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.
Dulkių nusiurbimo įrangos prijungimas (žr. A pav.)
Dulkių nusiurbimo įranga yra skirta tik darbui su šlifavimo plokšte (15), derinti su kitais darbo įrankiais nenaudinga.
Norėdami šlifuoti, visada prijunkite dulkių nusiurbimo įrangą.
Norėdami primontuoti dulkių nusiurbimo įrangą, nuimkite darbo įrankį ir gylio ribotuvą (10).
Dulkių nusiurbimo jrangą (13) be „Click“ jungties arba dulkių nusiurbimo jrangą (14) su „Click“ jungtimi stumkite per įrankių įtvarą (8) iki atramos ant elektrinio įrankio užveržiamojo kakliuko. Dulkių nusiurbimo jrangą pasukite į pageidaujamą padėtį (ne tiesiog po elektriniu įrankiu). Kad dulkių nusiurbimo jrangą užfiksuotumėte, užspauskite įveržimo svirtelę (17).
Dulkių nusiurbimo įrangą sujunkite su nusiurbimo žarna:
– Dulkių nusiurbimo įranga (13) be „Click“ jungties: dulkių siurblio (20) nusiurbimo žarną įstatykite į nusiurbimo adapterį (19) taip, kad ji užsifiksuotų. Nusiurbimo adapterį (19) įstatykite į dulkių nusiurbimo įrangos (13) nusiurbimo atvamzdį (18).
– Dulkių nusiurbimo jranga (14) su „Click“ jungtimi: dulkių siurblio (20) nusiurbimo žarną įstatykite į nusiurbimo jrangos (14) nusiurbimo atvamzdį (18) taip, kad ji užsifiksuotų.
Nusiurbimo adapterj (19) taip pat galite įstatyti į nusiurbimo įrangos (14) nusiurbimo atvamzdį, o nusiurbimo žarną (20) – į nusiurbimo adapterj (19).
Nusiurbimo žarną (20) sujunkite su dulkių siurbliu.
Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, rasite šios instrukcijos gale.
Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.
Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkėms nusiurbti būtina naudoti specialų dulkių siurblį.
Naudojimas
Paruošimas naudoti
ljungimas ir išjungimas
▶ Isitikinkite, kad galite paspausti ijungimo-išjungimo jungiklj nepaleisdami rankenos.
Norėdami jjungti darbinę lemputę, stumkite jungimo-išjungimo jungikli (2) pirmyn, kad ant jungiklio matytusi ✕ Darbinė lemputė pagerina darbo srities matomuma.
▶ Nežiūrėkite tiesiogiai i darbinės lemputės šviesą, nes ji gali apakinti.
Norėdami ijungti elektrini įrankį, toliau stumkite pirmyn jjungimo-išjungimo jungikli (2), kad ant jungiklio matytųsi „l“.
Norėdami elektrinį įrankį ir darbinę lemputę išjungti, jjungimo-išjungimo jungiklj (2) pastumkite atgal, kad ant jungiklio matytusi „0“.
Nuoroda: jei išsikrovus ar perkaitus akumuliatoriui elektrinis jrankis automatiškai išsijungia, tai jjungimo-išjungimo jungikliu (2) elektrinj jrankj išjunkite.
Prieš vėl jungdami elektrinį įrankį, įkraukite akumuliatorių arba palaukite, kol jis atvės. Priešingu atveju galite sugadinti akumuliatorių.
Švytavimo judesių skaičiaus išankstinis nustatymas
Su reguliavimo ratuku (6) reikiamą šlifavimo judesių skaičių galite nustatyti net ir įrankiui veikiant.
Reikiamas šlifavimo judesių skaičius priklauso nuo ruošinio ir darbo pobūdžio, jis optimaliai nustatomas bandymų būdu. Švytavimo judesių skaičiaus pakopa "6" rekomenduojama medienai pjauti. Švytavimo judesių skaičiaus pakopa "4" yra skirta plastikui ir metalui šlifuoti ir pjauti.
Dèmesio: neviršykite ant darbo jrankių arba ant darbo jrankių pakuotės nurodyto maksimalaus šlifavimo judesių skaičiaus. Dirbdami su tokiais darbo jrankiais kaip šlifavimo ir rifliuoti darbo jrankiai, pasirinkite ne aukštesnę kaip "4" švytavimo judesių skaičiaus pakopą. Jei šlifavimo judesių skaičius per didelis, labai padidėja darbo jrankių susidėvėjimas arba darbo jrankiai gali anksčiau laiko tapti nebetinkami naudoti.
Darbo patarimai
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant technine priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklį.
Prieš padėdami elektrini įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos.
Nuoroda: dirbdami neuždenkite elektrinio įrankio ventiliacinių angų (5), priešingu atveju sutrumpės elektrinio įrankio eksploatavimo laikas.
Veikimo principas
Dėl švytuojančios pavaros darbo įrankis į vieną ir į kitą pusę švytuoja iki 20000 kartų per minutę. Todėl juo galima tiksliai dirbti net ir ypač ankštose vietose.
Dirbdami spauskite nestipriai ir tolygiai, priešingu atveju gali pablogėti darbo našumas, o elektrinis įrankis gali užsiblokuoti.
Dirbdami elektrinj įrankį vedžiokite į vieną ir kitą pusę, kad darbo įrankis per daug nejkaistų ir neužsiblokuotų.
Pjovimas
Naudokite tik nepažeistus, nepriekaištingos büklės pjūklelius. Sulinkę ar atšipę pjūkleliai gali netinkamai pjauti, lūžti ar sukelti atatranką.
Pjaudami lengvas statybines medžiagas laikykitės galiojančių normų reikalavimų bei gamintojo rekomendacijų.
▶ Metodu, kai pjūklelis panyra į ruošinį, pjaukite tik minkštus ruošinius, pvz., medieną, gipso kartoną ir pan.
Prieš pradėdami HCS pjūkleliais pjauti medieną, drožlių plokštes, statybines medžiagas ir pan., patikrinkite ar jose nėra svetimkūnių, pvz., vinių, varžtų ar kt., jei yra pašalinkite. Jei yra, svetimkūnius pašalinkite arba naudokite bimetalo pjūklelius.
Atpjovimas
Nuoroda: pjaudami sienų plyteles nepamirškite, kad ilgiau naudojami jrankiai labai susidėvi.
Šlifavimas
Šlifavimo našumas ir šlifuoto paviršiaus glotnumas iš esmės priklauso nuo šlifavimo popieriaus lapelio parinkimo, nustatytos šlifavimo judesių skaičiaus pakopos ir prispaudimo jėgos.
Tik geras šlifavimo popierius garantuoja šlifavimo kokybę ir padeda tausoti prietaisą.
Stenkitės visuomet vienodai prispausti prietaisą, tuomet šli- favimo popierių naudosite ilgiau.
Stipresnis prispaudimas nepadidina šlifavimo našumo, o tik pagreitina prietaiso ir šlifavimo priemonių susidėvėjimą.
Jei norite tiksliai nušlifuoti kampus ir sunkiai prieinamas, siauras vietas, galite naudoti tik šlifavimo plokštės viršūnę arba vieną kraštą.
Taškinio šlifavimo metu šlifavimo popieriaus lapelis gali labai jkaisti. Sumažinkite švytavimo judesių skaičių ir darykite reguliarias pertraukas, kad šlifavimo popieriaus lapelis galėty atvėsti.
Tuo pačiu šlifavimo popieriaus lakštu, kuriuo šlifavote metalą, nešlifuokite kitų medžiagų.
Naudokite tik originalia Bosch papildomą šlifavimo jrangą.
Norėdami šlifuoti, visada prijunkite dulkių nusiurbimo įrangą.
Grandymas
Norėdami grandyti, pasirinkite aukštesnę švytavimo judesiu skaičiaus pakopą.
Apdorodami minkštą paviršių (pvz., medieną), įrankį per ruošinį veskite smailiu kampu nedidele prispaudimo jėga. Priešingu atveju mentelė gali įpjauti pagrindą.
Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis jrankis naudojamas pagal paskirtį, jis nebus veikiamas perkrovos. Jei jrankis veikiamas perkrovos arba temperatūra yra už leistinos akumuliatoriaus temperatūros ribų, bus sumažinamas sūkių skaičius arba elektrinis jrankis išsijungs. Sumažėjus sūkių skaičiui, elektrinis jrankis didesniu sūkių skaičiumi pradės veikti tik tada, kai bus pasiekta leidžiamoji akumuliatoriaus temperatūra. Elektriniam jrankiui išsijungus automatiškai, išjunkite jį jungikliu, palaukite, kol atvės akumuliatorius ir elektrinį jrankį vėl jjunkite.
Priežiūra ir servisas
Priežiūra ir valymas
Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susižeisti, netyčia nuspaudę jjungimo- išjungimo jungiklj.
Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtu švarūs.
Rifliuotą darbo įrankį reguliariai valykite vieliniu šepečiu.
Klientų aptarnavimo skyrius ir konsultavimo tarnyba
Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:
www.bosch-pt.com
Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.
leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.
Lietuva
Bosch įrankių servisas
Informacijos tarnyba: (037) 713350
Irankių remontas: (037) 713352
Faksas: (037) 713354
El. paštas: service-pt@lv.bosch.com
Kitus techninės priežiūros skyriaus adresus rasite čia:
Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.
Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.
Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.
Šalinimas
Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.
Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!
Tik ES šalims:
Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo j nacionalinę teisę aktus nebetinkami naudoti elektriniai jrankiai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.
Akumuliatoriai ir baterijos:
Ličio jonų:
prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 327).
