Produkto tipas	Belaidis vandens ir dulkių siurblys
Prekės ženklas	Bosch
Modelis	GAS 18V-12 MC Professional
Nominali įtampa	18 V
Sugerta galia	400 W
Bako bruto talpa	12 L
Grynoji talpa (sausos medžiagos)	8 L
Grynoji talpa (skysčiai)	6 L
Maksimalus vakuumas (siurblys)	140 mbar
Maksimalus vakuumas (turbina)	170 mbar
Maksimalus srautas (siurblys)	23 l/s
Maksimalus srautas (turbina)	30 l/s
Veikimo laikas su vienu įkrovimu (su ProCORE 8Ah)	~20 min
Filtravimo klasė	M (pagal CEI/EN 60335-2-69)
Svoris (priklausomai nuo akumuliatoriaus)	7,0 – 8,7 kg
Apsaugos klasė	IPX4
Ryšio technologija	Bluetooth® 4.2 Low Energy
Bluetooth atstumas	30 m
Suderinami akumuliatoriai	GBA 18V..., ProCORE18V...
Rekomenduojami įkrovikliai	GAL 18..., GAX 18..., GAL 36...
Pagrindinis filtras	Sulankstytas HEPA M klasės filtras
Triukšmo lygis	79 dB(A) (neapibrėžtis K=2 dB)
Vibracijos vertės	< 2,5 m/s² (K=1,5 m/s²)
Pridedami priedai	Siurbimo žarna, adapteris, alkūnė, šepetys, antgaliai, petneša
Specialios funkcijos	Automatinis paleidimas, oro srauto aliarmas, rankinis filtro valymas

Dažnai užduodami klausimai - GAS 18V-12 MC Professional BOSCH

Kaip ištuštinti plastikinį maišelį po sausų medžiagų siurbimo?

Išjunkite siurblį, atidarykite uždarymo sparnelius, nuimkite viršutinę dalį, tada plastikinį maišelį. Uždarykite maišelį pateiktu raiščiu prieš jį išimdami.

Kaip išvalyti pagrindinį filtrą?

Atidarykite ir uždarykite akumuliatoriaus skyriaus dangtelį iki 3 kartų, kad atliktumėte rankiniu būdu valomą filtrą. Jei reikia, išimkite filtrą ir pabelskite jį arba nuvalykite šepetėliu. Niekada nenaudokite suspausto oro.

Ką daryti, jei suveikia oro srauto aliarmas?

Patikrinkite akumuliatoriaus įkrovos lygį, plastikinį maišelį, siurbimo žarną (alkūnes ar užsikimšimus) ir atlikite filtro valymą. Jei problema išlieka, kreipkitės į Bosch techninės priežiūros tarnybą.

Ar galiu siurbti skysčius šiuo siurbliu?

Taip, bet tik nedegius skysčius. Prieš siurbiant skysčius, išimkite plastikinį maišelį ir maišelio laikiklį. Siurblys automatiškai sustoja dėl plūdės.

Kaip prijungti siurblį prie elektrinio įrankio automatiniam paleidimui?

Perjunkite jungiklį į automatinio paleidimo padėtį, tada susiekite siurblį su GCT siųstuvo moduliu (priedas) per Bluetooth. Siurblys įsijungia ir išsijungia kartu su įrankiu.

Kokį akumuliatorių naudoti maksimaliam veikimo laikui?

Naudokite ProCORE18V akumuliatorių, kurio talpa ne mažesnė kaip 8 Ah (rekomenduojama 8 Ah arba 12 Ah), kad atitiktumėte M filtravimo klasę ir gautumėte geriausią veikimo laiką.

Kaip saugiai transportuoti siurblį?

Pritvirtinkite petnešą prie tvirtinimo kilpų ir neškite ant peties, kaip nurodyta instrukcijoje. Niekada nesėskite ant siurblio ir neneškite jo ant peties naudojimo metu.

Ką daryti, jei siurblys neužsiveda?

Patikrinkite akumuliatoriaus įkrovą, teisingai įstatykite jį ir įsitikinkite, kad jungiklis yra 1 padėtyje (ne automatinio paleidimo režime be modulio). Jei aktyvi apsauga nuo pakartotinio paleidimo, perjunkite jungiklį į 0, o paskui į 1.

Kaip pataisyti pažeistą siurbimo žarną?

Nupjaukite pažeistą dalį peiliu, tada užsukite sandarinimo movą. Mūvėkite pirštines, kad išvengtumėte sužalojimų. Vadovaukitės instrukcijos žingsniais remontui siurblio ar įrankio pusėje.

Kur rasti atsargines dalis ir gauti garantinį aptarnavimą?

Apsilankykite www.bosch-pt.com, kad pamatytumėte sprogstamąsias schemas ir atsargines dalis. Prancūzijoje naudokite SAV DIRECT formą adresu www.bosch-pt.fr arba susisiekite su Bosch klientų aptarnavimo tarnyba telefonu 09 70 82 12 26.

NAUDOJIMO INSTRUKCIJA GAS 18V-12 MC Professional BOSCH

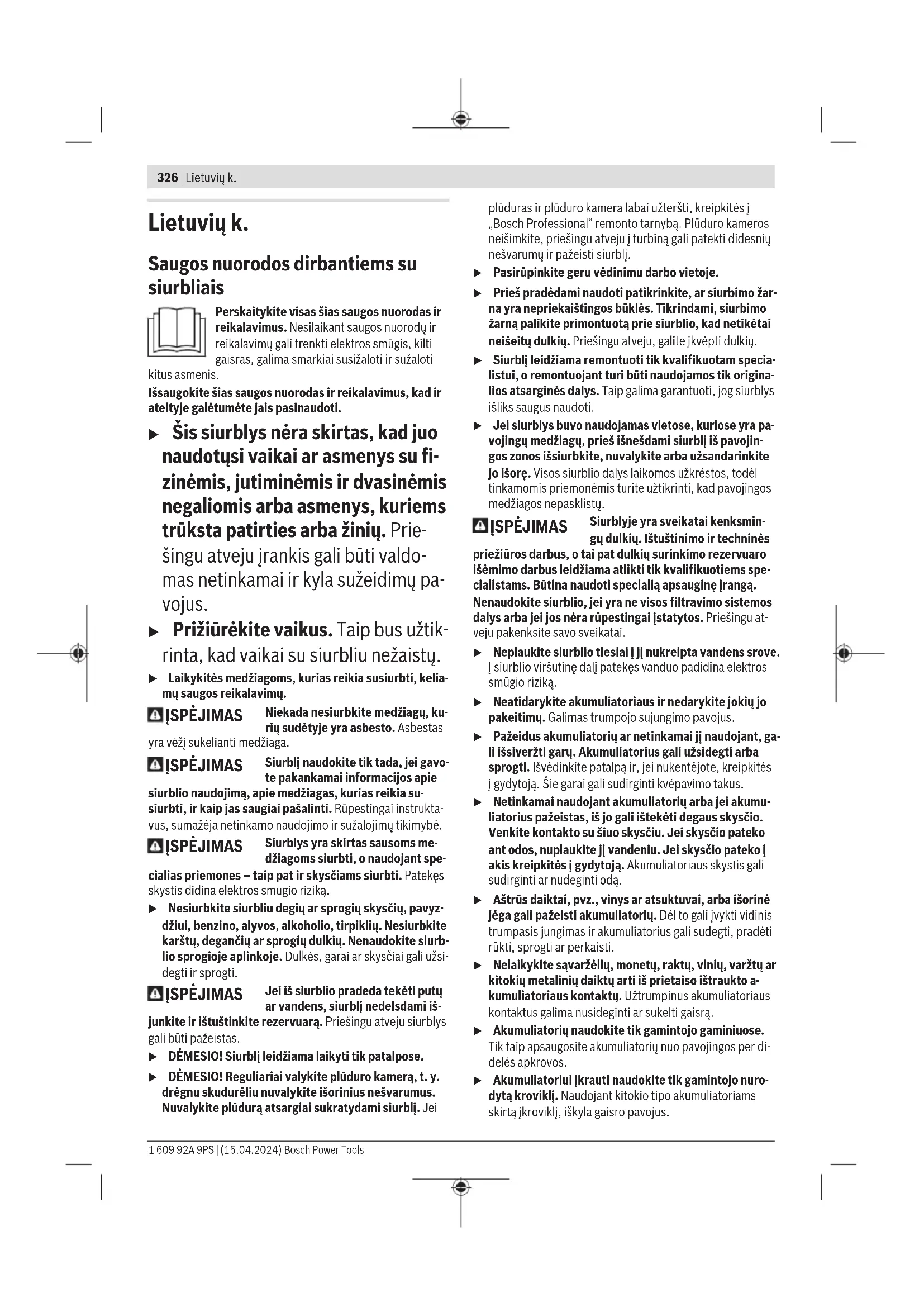

Saugos nuorodos dirbantiems su siurbliais

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

▶ Šis siurblys nėra skirtas, kad juo naudotųsi vaikai ar asmenys su fizinėmis, jutiminėmis ir dvasinėmis negaliomis arba asmenys, kuriems trūksta patirties arba žinių. Priešingu atveju įrankis gali būti valdomas netinkamai ir kyla sužeidimų pavojus.

- Prižiūrėkite vaikus. Taip bus užtikrinta, kad vaikai su siurbliu nežaistų. - Laikykitės medžiagoms, kurias reikia susiurbti, kelia-mų saugos reikalavimų.

ISPÉJIMAS

Niekada nesiurbkite medžiagų, ku-rių sudėtyje yra asbesto. Asbestas

yra věžj sukelianti medžiaga.

ISPÉJIMAS

Siurblj naudokite tik tada, jei gavo- te pakankamai informacijos apie

siurblio naudojima, apie medžiagas, kurias reikia su- siurbti, ir kaip jas saugiai pašalinti. Rüpestingai instruktavus, sumažėja netinkamo naudojimo ir sužalojimų tikimybė.

ISPÉJIMAS

Siurblys yra skirtas sausoms medžiagoms siurbti, o naudojant spe-

cialias priemones – taip pat ir skysčiams siurbti. Patekęs skystis didina elektros smūgio rizika.

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu, degančių ar sprogių dulkių. Nenaudokite siurblio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

ISPÉJIMAS

Jei iš siurblio pradeda tekėti putų ar vandens, siurbli nedelsdami iš-

junkite ir ištuštinkite rezervuarą. Priešingu atveju siurblys gali būti pažeistas.

▶ DĖMESIO! Siurbli leidžiama laikyti tik patalpose.

▶ DĖMESIO! Reguliariai valykite plūduro kamera, t. y. drėgnu skudurėliu nuvalykite išorinius nešvarumus. Nuvalykite plūdurą atsargiai sukratydami siurbli. Jei

plūduras ir plūduro kamera labai užteršti, kreipkitės j „Bosch Professional“ remonto tarnybą. Plūduro kameros neišimkite, priešingu atveju j turbiną gali patekti didesnių nešvarumų ir pažeisti siurblį.

▶ Pasirūpinkite geru vėdinimu darbo vietoje.
Prieš pradėdami naudoti patikrinkite, ar siurbimo žarna yra nepriekaištingos būklės. Tikrindami, siurbimo žarną palikite primontuotą prie siurblio, kad netikėtai neišeitų dulkių. Priešingu atveju, galite jkvėpti dulkių.
▶ Siurblj leidžiama remontuoti tik kvalifikuotam specialistui, o remontuojant turi būti naudojamos tik originalios atsarginės dalys. Taip galima garantuoti, jog siurblys išliks saugus naudoti.
▶ Jei siurblys buvo naudojamas vietose, kuriose yra pavojingu medžiagų, prieš išnešdami siurblį iš pavojingos zonos išsiurbkite, nuvalykite arba užsandarinkite jo išorę. Visos siurblio dalys laikomos užkrėstos, todėl tinkamomis priemonėmis turite užtikrinti, kad pavojingos medžiagos nepasklistų.

ISPÉJIMAS

Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techninės priežiūros darbus, o tai pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rūpeestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

▶ Neplaukite siurblio tiesiai i jì nukreipta vandens srove. J siurblio viršutinę dalj patekęs vanduo padidina elektros smūgio riziką.
▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis kreipkitės į gydytoja. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
Aštrūs daiktai, pvz., vinys ar atsuktuvaí, arba išorinė jęga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto a-kumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukeltį gaisrą.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.
Akumuliatoriui ikrauti naudokite tik gamintojo nurodytą kroviklj. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumų, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

Išjunkite siurbli, kai tik prasiskverbia dulkių ir ištuštinkite rezervuara. Priešingu atveju siurblys gali būti pažeistas.
Ant siurblio nesėdėkite. Priešingu atveju siurblį galite pažeisti.
▶ Nedirbkite su dulkių siurbliu, kai jį laikote už diržo. Siurbdami galite jsipainioti į diržą ir pargriūti.
Dirža prietaisui nešti naudokite tik su siurbliu.
Be suaugusiujų priežiūros vaikams siurblį valyti ir atlikti jo priežiūros darbus draudžiama.

Bluetooth® žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė.Robert Bosch Power Tools GmbH šiuos žodinį ir vaizdinį prekės ženklus naudoja pagal licenciją.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant siurblij. Prašome įsiminti simbolius ir jų reikšmes. Teisingai suprasdami simbolius galėsite geriau ir saugiau naudotis siurbliu.

Simboliai ir jų reikšmės

IŠPĚJIMAS! Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Pagal IEC/EN 60335-2-69 M dulkių klasės siurblys, skirtas sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė ≥ 0,1 mg/m³, sausuoju būdu siurbti

IŠPĚJIMAS! Siurblyje yra sveikatai kenksmingų dulkių. Ištuštinimo ir techni-nės priežiūros darbus, o tai pat dulkių surinkimo rezervuaro išėmimo darbus leidžiama atlikti tik kvalifikuotiems specialistams. Būtina naudoti specialią apsauginę įrangą. Nenaudokite siurblio, jei yra ne visos filtravimo sistemos dalys arba jei jos nėra rūpestingai įstatytos. Priešingu atveju pakenksite savo sveikatai.

Automatinio paleidimo funkcija

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių, kurie yra sujungti siųstuvo moduliu GCT ...;

Simboliai ir jų reikšmės

	Siurblys automatiškai jsijungia ir su už-delsa vėl išsijungia.
0	Išjungimas
1	SiurbimasNusėdusių dulkių siurbimas

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Siurblys yra skirtas medienos drožlems, nedegioms sausoms dulkėms, nedegiemis skysčiams bei vandens ir oro mišiniui įtraukti, susiurbti, varyti ir atskirti. Siurblio techninės savybės, susijusios su dulkių surinkimu, yra patikrintos, jis atitinka M dulkių klase. Jis skirtas naudoti sunkesnėmis sąlygomis verslo sektoriuje, pvz., pramonėje, meistru dirbtuvėse ir cechuose.

M dulkių klasės siurblį pagal IEC/EN 60335-2-69 leidžiama naudoti tik sveikatai kenksmingoms dulkėms, kurių poveikio ribinė vertė ≥ 0,1 mg/m³, susiurbti ir nusiurbti.

Siurblj naudokite tik tada, jei susipažinote su visomis jo funkcijomis ir esate jj visiškai jvalde arba buvote atitinkamai instruktuoti.

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka siurblio schemose nurodytus numerius.

(1) Pavojaus signalo del oro srauto indikatorius (naudotojo sasaja)
(2) Büsenos juosta (naudotojo sąsaja)
(3) Akumuliatoriaus jkrovos büklés indikatorius (naudotojo sāsaja)
(4) Automatinio paleidimo funkcijos indikatorius (naudotojo sąsaja)
(5) Poravimo mygtukas (naudotojo sąsaja)
(6) Naudotojo sąsaja
(7) Papildomos jrangos laikiklis
(8) Papildomos jrangos laikiklio fiksatorius
(9) Juosta
(10) Žarnos tvirtinimo anga
(11) Nusiurbimo atvamzdžio kamštis
(12) Rezervuaras
(13) Siurblio viršutinės dalies užraktas
(14) Jjungimo-išjungimo jungiklis
(15) Siurblio viršutinė dalis
(16) Rankena prietaisui nešti
(17) Tvirtinimo àsos
(18) Akumuliatoriaus skyriaus dangtelis

328 | Lietuvių k.

(19) Akumuliatoriaus skyriaus dangtelio atblokavimo mygtukas
(20) Siurbiamoji žarna
(21) Nusiurbimo adapteris
(22) Lenktas antgalis
(23) „SDS Clean“ adapteris, skirtas grężimui a)
(24) Šepetys
(25) Trumpas tarpų antgalis
(26) Ilgas tarpų antgalis a)
(27) Siauras grindu antgalis a)
(28) Platus grindu antgalis a)
(29) Siurbimo vamzdis ^a)
(30) Akumuliatoriaus skyrius
(31) Akumuliatorius ^a)
(32) Pagrindinis filtras
(33) Maišelio laikiklis
(34) Plūdrusis krepšys
(35) Filtro laikiklis
(36) Plastikinis maišelis
(37) Spaudžiamasis mygtukas
(38) Diržas prietaisui nešti
(39) Siystuvo modulis GCT ... a)
(40) Siystuvo modulio büsenos indikatorius a)
(41) Siųstuvo modulio jjungimo-išjungimo mygtukas ^a)
(42) Nusiurbimo adapterio papildoma oro anga
(43) Maišelio laikiklio fiksatoriali
(44) Plūduras
(45) Ratukas
(46) Ratuko jtvaras
(47) Žarnos atvamzdis
(48) Sandarinamoji mova žarnos gale siurblio pusėje
(49) Fiksuojamasis žiedas
(50) Sandarinamoji mova elektrinio jrankio žarnos gale/antgalis
(51) Spyruoklės elektrostatinei iškrovai
a) Ši papildoma iranga i standartinį tiekiamą komplektą nejeina.

Techniniai duomenys

Akumuliatorinis skysčių ir sausų dulkių siurblys	GAS 18V-12 MC
Gaminio numeris	3 601 JK2 0..
Jtampa V 18
Nominali naudojamoji galia W 400
Rezervuaro talpa (bruto) | 12
Talpa neto (sauso) | 8
Talpa neto (skystis) | 6
Maks. išretinimasA)

Akumuliatorinis skysčių ir sausų dulkių siurblys		GAS 18V-12 MC
– Siurblys B)	mbar	140
	hPa	140
– Turbina mbar		170
	hPa	170
Maks. srautasA)
– Siurblys B)	l/s	23
	m3/h	82,8
– Turbina l/s		30
	m3/h	108
Veikimo trukmė vieną kartąjkrovus akum	min/Ah 2,5
Dulkių klasė M
Svoris kg 7,0–8,7		C)
Apsaugos tipas		IPX4
Rekomenduojama aplinkos temperatūra jkraunant	°C	0 ... +35
Leidžiamoji aplinkos temperatūra veikiantD) ir sandėliuojant	°C	-20 ... +50
Suderinami akumuliatoriai		GBA 18V...ProCORE18V...
Rekomenduojami akumuliatoriaidarbui visa galia		ProCORE18V...≥ 8 Ah
Rekomenduojami krovikliai		GAL 18...GAX 18...GAL 36...

Duomenų perdavimas

Bluetooth®		Bluetooth® 4.2(„Low Energy“)E)
Veikimo dażnių diapazonas	MHz	2402-2480
Maks. siuntimo galia	mW	< 1
Intervalas tarp signalų	s 8
Maksimalus signalo veikimonuotolisF)	m	30

A) Išmatuota 20-25 °C temperatūroje su akumuliatoriumi ProCORE18V 8.0Ah.

B) išmatuota su siurbimo žarna (20) ir lenktu antgaliu (22)

C) Priklausomai nuo naudojamo akumuliatoriaus

D) Ribota galia, esant temperaturai <0 °C

E) Mobilieji galiniai prietaisai turi būti tinkami naudoti su „Bluetooth® Low Energy“ prietaisais (4.2 versija) ir palaikyti „Generic Access Profile“ (GAP).

F) Veikimo nuotolis, priklausomai nuo išorinių sąlygų, taip pat ir nuo naudojamo imtuvo, gali labai skirtis. Uždarose patalpose ir dėl metalinių barjerų (pvz., sienų, lentynų, lagaminų ir kt.) Bluetooth® veikimo nuotolis gali labai sumažėti.

Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-2-69.

Pagal A skalę išmatuotas siurblio garso slėgio lygis tipiniu atveju yra 79 dB(A). Paklaida K = 2 dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a h (trijų krypčių atstojamasis vektorius) ir paklaida K nustatyta pagal EN 60335-2-69: a h < 2,5 m/s ^2 , K = 1,5 m/s ^2 .

Akumuliatorius

Bosch akumuliatorinj siurblj parduoda ir be akumuliatoriaus. Ar j jüsy siurblio tiekiamą komplektą jeina akumuliatorius, galite matyti ant pakuotės.

Akumuliatoriaus ikrovimas

▶ Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų siurblyje naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmajį naudojimą akumuliatorių visiškai įkraukite.

Akumuliatoriaus ïdėjimas ir išėmimas (žr. A pav.)

▶ Idėdami akumuliatorių nenaudokite jėgos. Akumuliatorius sukonstruotas taip, kad į siurblij ji būtų galima įstatyti tik tinkama padėtimi.
Kad dirbtumėte gerai ir saugiai, akumuliatoriaus skyrių ir dėklą visada laikykite švarų.
- Paspauskite atblokavimo mygtuką (19), norėdami atidaryti akumuliatoriaus skyriaus dangtelį (18).
- Stumkite akumuliatorių (31) į akumuliatoriaus skyrių (30), kol išgirsite, kad jis užsifiksavo.
- Norėdami išimti akumuliatorių (31), paspauskite ant akumuliatoriaus esantį atblokavimo mygtuką ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus (30).
- Uždarykite akumuliatoriaus skyriaus dangtelj (18).

Nuoroda: dėl filtro valymo sistemos akumuliatoriaus skyriaus dangteliui uždaryti reikia didesnės jėgos.

Akumuliatoriaus ikrovos büklès indikatorius

Kai akumuliatorius įstatytas, akumuliatoriaus įkrovos būklė yra rodoma naudotojo sąsajoje (6), o kai akumuliatorius išimtas – ant paties akumuliatoriaus.

Akumuliatoriaus ikrovos būklės indikatorius ant siurblio ljungus siurblį, naudotojo sąsajoje po vieną aukštyn įsižiebia ir po vieną žemyn užgęsta 5 žali akumuliatoriaus ikrovos indikatoriai (3). Po to indikatoriai rodo akumuliatoriaus (31) ikrovą.

Akumuliatoriaus ikrovos büklès rodmuo ant akumuliatoriaus

Jei akumuliatorius išimamas iš siurblio, jkrovos būklę gali rodyti ant akumuliatoriaus esantys žali šviesadiodžiai jkrovos būklės indikatoriai.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką āarba .

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Akumuliatoriaus tipas GBA 18V...

LEDs Talpa

Šviečia nuolat 3 × žalias 60–100 %

Šviečia nuolat 2 × žalias 30–60 %

Šviečia nuolat 1 × žalias 5–30 %

Mirksi 1 × žalias 0–5 %

Akumuliatoriaus tipas ProCORE18V...

LEDs Talpa

Šviečia nuolat 5 × žalias 80-100 %

Šviečia nuolat 4 × žalias 60-80 %

Šviečia nuolat 3 × žalias 40-60 %

Šviečia nuolat 2 × žalias 20-40 %

Šviečia nuolat 1 × žalias 5-20 %

Mirksi 1 × žalias 0-5 %

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeistį. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą iranga arba norėdami siurbli sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

Pagrindinio filtro ïdėjimas (žr. B pav.)

Pagrindinis filtras (32) yra itin didelio filtravimo efektyvumo HEPA klostytas filtras, skirtas išpučiam orui valyti.

330 | Lietuvių k.

- Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalj (15).

Nuoroda: nuimdami ir pastatydami siurblio viršutinę dalj (15) stebėkite, kad nesulinktų ir nelūžtų maišelio laikiklio (33) strypeliai.

• |statykite pagrindinj filtrą (32) i plūdrujj krepšj (34) ir sukite jį kryptimi 📄i atramos į filtro laikiklj (35).
  – Uždėkite siurblio viršutinę dalį (15) ir užspauskite užraktus (13).

Nuoroda: stebėkite, kad filtras visada būtų tinkamai sumontuotas. Tai ypač galioja tada, kai siurbiate kenksmingas dulkes.

Plastikinio maišelio įdėjimas/išėmimas (siurbimas sausuoju būdu) (žr. C pav.)

Nuoroda: nuimdami ir pastatydami siurblio viršutinę dalj (15) stebėkite, kad nesulinktų ir nelūžtų maišelio laikiklio (33) strypeliai.

Atspauskite abu užraktus (13) ir nuimkite siurblio viršutinę dalj (15).

Norėdami siurbti sausuoju būdu, į rezervuarą (12) įdėkite plastikinį maišelį (36).

Plastikinį maišelį (36), pripildymo angą nukreipę aukštyn, įdėkite į rezervuarą (12) ①.

Isitikinkite, kad plastikinis maišelis (36) visiškai prigludęs prie rezervuaro (12) ② vidinių sienelių.

Likusia plastikinio maišelio (36) dalimi apgaubkite rezervu-aro (12) kraštą.

Vél uždėkite siurblio viršutinę dalį (15) ③ ir uždarykite siurblj abiem fiksatoriais (13).

- Atkreipkite dėmesį i tai, kad siurblys visada būtų tvirtai uždarytas.

Nuoroda: uždėdami siurblio viršutinę dalį (15) saugokite, kad siurblio laikiklio (33) strypeliais nepradurtumėte plastikinio maišelio (36).

Uždarykite plastikinj maišelj prieš jj išimdami. Tuo tikslu nuo plastikinio maišelio nuplėškite baltą juostelę, laikykite maišelj viršuje suspaustą ir panaudokite juostelę maišeliui užrišti.

Siurbimo papildomos irangos laikiklio montavimas

Siurbimo papildomos jrangos laikiklj (7) jstatykite j tam skirta jtvara.

Užfiksuokite siurbimo papildomos jrangos laikiklj (7), sukdami papildomos jrangos laikiklio fiksatorių (8) pagal laikrodžio rodyklę.

Siurbiamosios žarnos montavimas/tvirtinimas

Siurbimo žarnos montavimas (žr. D pav.)

Ištraukite kamštj (11) iš žarnos tvirtinimo angos (10).

Siurbimo žarną (20) jstatykite j žarnos tvirtinimo angą (10) ir sukite ją pagal laikrodžio rodyklę iki atramos.

Kai nuimate siurbimo žarną, visada uždenkite nusiurbimo atvamzdį kamščiu. Taip apsaugosite nuo dulkių pa- tekimo.

Siurbimo žarnos tvirtinimas prie siurblio (žr. E pav.)

Sumontuotą siurbimo žarną (20) apsukite aplink siurblį. Patraukite juostą (9) žemyn ir užkabinkite ją viename iš 3 pasiekiamų griovelių, kurių iš viso yra 15.

Siurbimo priedų montavimas

Siurbimo žarna (20) yra su sąvaržų sistema, kuria galima prijungti siurbimo papildomą jrangą (nusiurbimo adapterį (21), lenktą antgalį (22)).

Nusiurbimo adapterio arba lenkto antgalio montavimas (žr. F pav.)

Nusiurbimo adapterj (21) arba lenktą antgalį (22) įstatykite ant siurbimo žarnos (20) – turite išgirsti, kaip užsifiksavo abu siurbimo žarnos mygtukai (37).

Norėdami išmontuoti, spauskite j vidų mygtukus (37) ir atskirkite konstrukcines dalis.

Antgalių ir vamzdžių montavimas

Jei reikia, siurbimo vamzdžius (29) tvirtai jstatykite vieną j kitą, o tada – tvirtai j lenktą antgalį (22).

Grindų antgalį (27)/(28), tarpų antgalį (25)/(26) arba šepėtį (24) tvirtai įstatykite į siurbimo vamzdį (29) arba lenktą antgalį (22).

Diržas prietaisui nešti

Diržo prietaisui nešti tvirtinimas (žr. G pav.)

Diržas prietaisui nešti yra skirtas tik nešti ir siurbliui fiksuoti!

Diržo prietaisui nešti (38) karabino kablj užkabinkite už siurblio tvirtinimo āsos (17).

Dulkių siurblio pakabinimas už diržo prietaisui nešti (žr. H pav.)

Siurblj kabinkite tik ant objektu, kurie gali saugiai atlaikytis iurblio svorj.

Prie siurblio pritvirtintu diržu prietaisui nešti (38) apjuoskite horizontalų objektą (pvz., strypą) arba traukite kilpos viršutinį galą per kabljį ar ąseleę. Diržo prietaisui nešti vidurinį karabino kabljį įspauskite į rankenos prietaisui nešti (16) vidurinę tvirtinimo ąseleę (17).

Diržo prietaisui nešti naudojimas kaip perjuosiamo per peti diržo (žr. I pav.)

Diržą prietaisui nešti galite naudoti kaip perjuosiamą per petj diržą.

Prie siurblio primontuotą dirzą prietaisui nešti perjuoskite per petį. Atkreipkite dėmesį į paveikslėlyje I pavaizduotą tinkamą nešimo padėtį.

Naudojimas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurblį sandėliuoti, išimkite akumulia-

torių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.

Veikiant siurbliui, atkreipkite dėmesį j tai, kad būty užblokuoti siurblio fiksuojamieji ratukai, kad apsaugotumėte siurblį nuo netikėto pajudėjimo. Prieš įjungdami, ant atitinkamo pagrindo patikrinkite ratukus, kaip jie veikia.

Paruošimas naudoti

Išsiaiškinkite apie jūsų šalyje galiojančius reikalavimus ir įstatymus, reglamentuojančius, kaip elgtis su sveikatai kenksmingomis dulkėmis.

Siurblj leidžiama naudoti šioms medžiagoms susiurbti ir nusiurbti:

- Dulkės, kurių poveikio ribinė vertė ≥ 0,1 mg/m ^3

Sprogioje aplinkoje siurblj naudoti draudžiama.

▶ Užtikrinkite, kad darbo aplinka būtu saugi.
Darbo vietą laikykite švarią ir sutvarkytą, nes iškyla užkliuvimo pavojus.
▶ Prieš pradėdami siurbti įsitikinkite, kad akumuliatoriaus skyriaus dangtelis saugiai uždarytas.

Nuoroda: siekiant užtikrinti atitikimą dulkių klasei M ir maksimalų eksploatavimo laiką, rekomenduojama naudoti ProCORE akumuliatorius, kurių talpa nuo 8 Ah arba 12 Ah.

Norėdami užtikrinti optimalią siurbimo galią, visada turite nuvynioti visą siurbimo žarną (20).

• Atkreipkite dėmesį i tai, kad siurblys visada būtų tvirtai uždarytas.
  ▶ Naudokite tik nepažeistus filtrus (be įtrūkių, skylių ir pan.). Pažeistą filtrą nedelsdami pakeiskite.

ljungimas/išjungimas

Norėdami dulkių siurblį jjungti, pasukite jjungimo-išjungimo jungikli (14) i padėtį 1.

Norėdami jjungti automatinio paleidimo funkcija, pasukite jjungimo-išjungimo jungiklį (14) į padėtį ĉišžiebia automatinio paleidimo funkcijos indikatorius (4). Siurblys gali būti jjungtas automatiškai, jei jis siųstuvo moduliu GCT ... yra sujungtas su elektriniu jrankiu.

Norėdami dulkių siurblį išjungti, pasukite jjungimo-išjungimo jungiklj (14) į padėtį 0.

Naudotojo sąsaja

Naudotojo sąsaja (6) skirta:

• siurblio büsenai rodyti
• ryšiui su siųstuvo moduliu GCT ... (39) sukurti
• ryšiui su mobiliuoju galiniu prietaisu sukurti

Büsenos indikatoriai

Būsenos juosta Automatinio paleidimo funkcijos indikatorius ^A)	Pavojaus signalo dėl oro srauto indikatorius	Reikšmė
Žalia – – Siurblys yra jjungtas ir paruoštas eksploatuoti.
Žalia Žalia – Siurblys yra paruoštas eksploatuoti ir sujungtas su siųstuvo moduliu.
Geltona – – Akumuliatorius beveik išsikrovęs
Geltona Geltona – Nerastas siųstuvo modulis
Geltona – Mirksi geltonai Pavojaus signalas dėl oro srauto
Raudona – – Išsikrovęs akumuliatorius, suveikė apsauga nuo pakar-		totinio jsijungimo arba temperatūros pavojaus signa-las siurbliui ar akumuliatoriui
Lėtai mirksi mėlynai Lėtai mirksi mėlynai – Ryšys su siųstuvo moduliu sukuriamas automatiškai,kai jjungiama automatinio paleidimo funkcija.
Greitai mirksi mėlynai 1× mirksi mėlynai – leškoma ryšio su siųstuvo moduliu ir ryšys sukuriamas iš naujo.
Šviečia mėlynai (2 s) Šviečia mėlynai (2 s) – Ryšys su siųstuvo moduliu sėkmingai sukurtas
Lėtai mirksi mėlynai – – Automatiškai atkuriamas ryšys su mobiliuoju galiniu prietaisu arba vyksta duomenų perkėlimas iš mobilio-jo galinio prietaiso.
Greitai mirksi mėlynai – – leškoma ryšio su mobiliuoju galiniu prietaisu ir ryšys sukuriamas iš naujo.
Šviečia mėlynai (3 s) – – Ryšys su mobiliuoju galiniu prietaisu sėkmingai sukur-tas

332 | Lietuvių k.

Büsenos juosta Automatinio

paleidimo funkcijos indikatorius ^A)

Pavojaus signalo dél oro srauto indi- katorius

4× mirksi mėlynai (in- -- Pradedamas atkūrimas. tervalas 1,5 s)

A) Automatinio paleidimo funkcijos indikatorius (4) šviečia tik tada, jei jjungimo-išjungimo jungiklis (14) nustatytas j padetij

Ryšio su siųstuvo moduliu sukūrimas (papildoma įranga) (žr. J pav.)

Norint naudoti automatinio paleidimo funkcija, siurblys Bluetooth® ryšiu turi būti sujungtas su siųstuvo modulių GCT ... (39).

Siurblys ir siųstuvo modulis turi būti netoli vienas kito. Jei siurblio įjungimo-išjungimo jungiklis (14) pasukamas į padėtį ĉiurblys automatiškai pradeda ieškoti siųstuvo modulio GCT .... Büsenos juosta (2) ir automatinio paleidimo funkcijos indikatorius (4) lėtai mirksi mėlynai.

Pakartotinis ryšys su žinomu siųstuvo moduliu: jei siurblys jau buvo sujungtas su tam tikru siųstuvo moduliu GCT ... ir šis siųstuvo modulis yra paruoštas eksploatuoti ir yra veikimo nuotolyje, tai ryšys su šiuo siųstuvo moduliu sukuriamas automatiškai.

Naujo ryšio sukūrimas (ryšio sukūrimas pirmą kartą arba ryšys su kitu siųstuvo modulių):

• Spauskite ant siurblio esanti poravimo mygtuką (5) tol, kol büsenos juosta (2) pradès greitai mirkséti mélynai.
• Tada nedelsdami spauskite jungimo-išjungimo mygtuką (41), esantį ant siųstuvo modulio (39), tol, kol būsenos indikatorius (40) ant siųstuvo modulio 2 kartus sumirksės mėlynai.

Sėkmingas ryšio sukūrimas:

• Büsenos juosta (2) ir automatinio paleidimo funkcijos indikatorius (4) ant siurblio šviečia žaliai.
• Büsenos indikatorius (40) ant siystuvo modulio 1 kartą sumirksi žaliai.

Ryšio sukūrimas negalimas(po kelių minučių):

- Büsenos juosta (2) ir automatinio paleidimo funkcijos indikatorius (4) ant siurblio šviečia geltonai.

- Büsenos indikatorius (40) ant siųstuvo modulio šviečia raudonai.

Išjungiant siurblį ryšys su siųstuvo moduliu GCT ... išsaugomas. Vėl jjungus siurblį, jis automatiškai bando atkurti ryšį su tuo pačiu siųstuvo moduliu.

„Connectivity“ funkcijos

Naudojant „Connectivity“ funkcijas, Bluetooth® ryšiu galima persiųsti duomenis tarp siurblio ir tam tikrų mobiliųjų galinių prietaisų.

Būtinos sąlygos sistemai

Mobilusis galinis prietaisas (planšetė, išmanusis telefonas)

„Android 6.0“ (ir aukštesnės versijos)

Bütinos sąlygos sistemai

„iOS 11“ (ir aukštesnės versi- jos)

Norédami naudotis „Connectivity“ funkcijomis, pirmiausia – priklausomai nuo galinio prietaiso – turite jdiegti specialią programèle.

Iš atitinkamos „App-Store“ programėlių parduotuvės („Apple App Store“, „Google Play Store“) parsisiųskite programėlę.

Nuoroda: atitinkamoje „App-Store“ būtina sąlyga yra naudo-tojo paskyra.

Programélés pavadinimas „iOS“/„Android“

„Bosch Toolbox“

Tada programéléje pasirinkite papunktį MyTools arba Connectivity. Jūsų mobiliojo galinio prietaiso ekrane bus pa- rodyti visi kiti žingsniai, kaip siurblį sujungti su galiniu prietaisu.

Ryšio tarp siurblio ir galinio prietaiso sukūrimas jungiamas programa. Jei būsenos juosta (2) ant siurblio greitai mirksi mėlynai, patvirtinkite ryšio sukūrimą paspausdami poravimo mygtuką (5). Sėkmingai sukūrus ryšj, būsenos juosta (2) 3 s šviečia mėlynai.

Kai sukuriamas ryšys su mobiliuoju galiniu prietaisu ir jvyksta autorizacija, galima rinktis iš šių funkciju:

• Registracija ir pritaikymas
• Büsenos patikra, jspėjamuju pranešimų pateikimas
• Bendroji informacija ir nustatymai
• Administravimas
• Automatinio paleidimo funkcijos veikimo laiko po išjungimo nustatymas
• „Connectivity“ programinės įrangos siurblyje naujinimas

Gamyklinių nustatymų atkūrimas („Reset“)

Jei reikia, galite atlikti išsaugotų nustatymų (veikimo laiko po išjungimo, ryšių su siųstuvo moduliu ir mobiliuoju galiniu prietaisu) ir klaidų pranešimų atstatą. Tuo tikslu spauskite poravimo mygtuką (5) tol, kol būsenos juosta (2) mėlynai sumirksės 4 kartus 1,5 s intervalu.

Atstatą taip pat galima jjungti programèle Bosch Toolbox.

Sausų dulkių siurbimas

▶ Siurblj be filtro naudoti draudžiama.

Norint siurbti sausuoju būdu, turi būti sausas pagrindinis filtras (32) ir turi būti jdētas plastikinis maišelis (36) (žr. „Plastikinio maišelio jdėjimas/išėmimas (siurbimas sausuoju būdu) (žr. C pav.)“, Puslapis 330).

Kylančių dulkių nusiurbimas nuo veikiančių elektrinių įrankių (žr. K pav.)

- Jei panaudotas oras išleidžiamas atgal i patalpą, tai turi būti pakankama patalpos ventiliacijos norma. Laikykitės atitinkamų nacionalinių direktyvų.

Elektrinio jrankio nusiurbimo atvamzdji ir siurbimo žarną (20) sujunkite arba tiesiogiai, arba naudodami nusiurbimo adapterj (21) (žr. „Nusiurbimo adapterio arba lenkto antgalio montavimas (žr. F pav.)“, Puslapis 330).

Nuoroda naudojant nusiurbimo adapterj: dirbant su elektriniais jrankiais, kurių oro tiekimas į siurbimo žarną yra mažas (pvz., su siaurapjūkliais, šlifuokliais ir pan.), reikia atidaryti papildomą oro angą (42), esančią ant nusiurbimo adapterio (21). Tokiu būdu pagerinama siurblio ir elektrinio jrankio bendra galia. Tuo tikslu sukite žiedą, dengiantį papildomą oro angą (42), kol angą pasidarys maksimali.

Norėdami nusiurbti dulkes gręžimo metu, galite naudoti „SDS Clean“ adapterį (23). Laikykitės jo naudojimo instrukcijos.

Naudodamiesi Automatinio paleidimo funkcija, siystuvo moduliu (39) siurblj galite jjungti ir išjungti automatiškai su elektriniu jrankiu:

- Jjungimo-išjungimo jungiklj (14) sukite j padetj. Šviečiantis automatinio paleidimo funkcijos indikatorius (4) praneša apie jjungta funkcija.

- Siurblj sujunkite su siystuvo moduliu (žr. „Ryšio su siystuvo moduliu sukūrimas (papildoma įranga) (žr. J pav.)“, Puslapis 332). Norėdami sumontuoti siystuvo modulį (39) prie elektrinio įrankio, laikykitės siystuvo modulio naudojimo instrukcijos.

- Norédami siurblj jjungti, jjunkite prijungtą elektrinį įrankį. Siurblys paleidžiamas automatiškai.

- ljunge elektrini įrankį isitikinkite, kad buvo įjungtas ir siurblys.

- Norėdami siurblį išjungti, išjunkite elektrinį įrankį. Nusiurbimas baigsis praėjus nustatytam veikimo laikui po išjungimo.

Veikimo laiko po išjungimo metu iš siurbimo žarnos išsiurbiami dulkių likučiai. Veikimo laiką po išjungimo galite nustatyti programėlėje Bosch Toolbox.

Pavojaus signalas dėl oro srauto jjungiamas automatiškai, kai tik oro srauto nukrenta žemiau standarto nustatytos minimalios vertės. Esant pavojaus signalui dėl oro srauto, geltonai mirksi oro srauto indikatorius (1) ir geltonai šviečia būsenos juosta (2).

Išjunkite siurblj ir pašalinkite pavojaus signalo priežasti.

Po kiekvieno žingsnio jjunkite siurblį ir patikrinkite, ar vis dar siunčiamas pavjoaus signalas dėl oro srauto. Jei taip yra,

siurblj išjunkite ir imkitės žemiau nurodytų priemonių. Atlikite šiuos veiksmus:

- Patikrinkite, ar pakankamas oro srautas per prijungta elektrinj jrankj. Visiškai atidarykite nusiurbimo adapterio (21) papildomą oro angą (42) ar elektrinio jrankio papildomą oro angą.

- Patikrinkite savo akumuliatoriaus jkrova. Jei akumuliatorius išsikroves, akumuliatorių jkraukite arba pakeiskite.

- Patikrinkite plastikinj maišelj (36). Jei jis pilnas, ji pakeiskite.

- Atjunkite siurbimo žarną (20) v nuo siurblio. Jei po to pavjoaus signalas del oro srauto dingsta, patikrinkite, ar nesulenkta siurbimo žarna (20) ir pašalinkite žarnoje ar primontuotame antgalyje esančias siurbimo liekanas.

- Suaktyvinkite rankinį filtro valymą (žr. „Rankinis filtro valymas“, Puslapis 333).

– Išvalykite pagrindinj filtrą (32) (žr. „Filtro valymas/keiti-mas“, Puslapis 334).

- Pakeiskite pagrindinj filtra (32).

Jei visos šios priemonės nepadėjo, kreipkitės į įgaliotą Bosch klientų aptarnavimo tarnybą.

Rankinis filtro valymas

▶ Filtrą valykite tik tada, kai išjungtas siurblys ir neveikia turbina.

Véliausiai tada, kai nebepakanka siurbimo našumo, reikia jjungti filtro valymo funkcija.

Filtro valymo dažnumas priklauso nuo dulkių rūšies ir kiekio. Reguliariai atliekant šią funkciją išlaikomas maksimalus našumas.

Norėdami išvalyti filtrą, atidarykite ir uždarykite akumuliatoriaus skyriaus dangtelį (18). Taip atlikus, filtras pradės vibruoti. Kelis kartus atidarius ir uždarius (iki 3×), sustiprėja valymo poveikis.

Naudodamiesi QR kodu, rasite vaizdo jrašą apie rankinį filtro valymą.

Elektrostatinė iškrova

Dél dulkių trinties siurbimo žarnoje ir papildomoje įrangoje siurbiant susidaro elektrostatinė jkrova, kuri gali būti jaučiama kaip statinė iškrova (priklausomai nuo aplinkos įtakos ir kūno jautrumo).

Šis siurblys pagal standartus yra pagamintas su laidžia siurbimo žarna (20). Ši siurbimo žarna (20) žarnos jtvaru (10) su maišeliu (33) yra sujungta elektrostatiškai. Todėl siurbimo žarnai (20) palietus grindis yra galima elektostatinė iškrova.

Skysčių siurbimas

▶ Nesiurbkite siurbliu degių ar sprogių skysčių, pavyzdžiui, benzino, alyvos, alkoholio, tirpiklių. Nesiurbkite karštu, degančių ar sprogių dulkių. Nenaudokite siurb-

334 | Lietuvių k.

lio sprogioje aplinkoje. Dulkės, garai ar skysčiai gali užsidegti ir sprogti.

▶ Siurblj be filtro naudoti draudžiama.

Nuoroda: nuimdami ir pastatydami siurblio viršutinę dalj (15) stebėkite, kad nesulinktų ir nelūžtų maišelio laikiklio (33) strypeliai.

Prieš pradedant siurbti skysčius (žr. L pav.)

Ištuštinkite rezervuarą (12) ir išimkite plastikinį maišelį (36).

Spustelėkite fiksatorius (43) ① ir išimkite maišelio laikiklj (33) ②.

Siurbiant skysčius ir po kiekvieno skysčių siurbimo

Siurblys yra su plūduru (44). Kai pasiekiamas maksimalus pripildymo aukštis, siurbimas sustabdomas. Tada ištuštinkite rezervuarą (12).

Nuoroda: jei rezervuaras (12) netrukus neištuštinamas, pagrindinis filtras (32) pripildomas skysčio. Tokiu atveju išimkite pagrindinj filtrą (32) ir jį taip pat ištuštinkite (žr. „Filtro valymas/keitimas“, Puslapis 334).

Po darbo, kad išvengtumėte pelėsių susidarymo, nuimkite siurblio viršutinę dalį (15) ir pagrindinį filtrą (32) ir palikite gerai išdžiūti.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami siurblio techninės priežiūros, valymo ar reguliavimo darbus, keisdami papildomą įrangą arba norėdami siurbli sandėliuoti, išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto siurblio jsijungimo.
▶ Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad ventiliacinės angos ir siurblys būtų švarūs.
▶ Atlikdami siurblio priežiūros ar valymo darbus, dévékite respiratorių.

Retkarčiais nuvalykite siurblio korpusa drėgna šluoste.

Užterštus jkrovimo kontaktus nuvalykite sausa šluoste.

▶ Nevalykite siurblio suslėgtuoju oru. Gali būti pažeisti filtras ir kiti komponentai.

Bent kartą metuose gamintojas ar įgaliotas asmuo privalo atlikti siurblio techninių savybių, susijusių su dulkių surinkimu, patikrinimą (pvz., ar nepažeistas filtras, ar sandarus siurblys sandarus, ar nepriekaištingai veikia kontrolinis įtaisas).

Valymas ir techninė priežiūra po sveikatai kenksmingų medžiagų siurbimo

• Visas dalis, kurios galėjo kontaktuoti su sveikatai kenksmingomis medžiagomis, laikykite užterštomis.
• Prieš išnešdami siurblj iš zonos, kurioje yra sveikatai kenksmingų medžiagų, išsiurbkite, nuvalykite arba užsanda-rinkite jo išorę.
• Siurblj valykite, išmontuokite ir atlikite jo techninę priežiūrą tik tada, jei tai nepavojinga nei jums, nei kitiems asmenims. Atlikdami techninės priežiūros ir valymo dar-

bus dévékite asmenines apsaugines priemones. Darbus atlikite gerai védinamoje patalpoje.

– Prieš siurblj išmontuodami, pirmiausia nuvalykite jo išorę.
- Visas užterštas dalis, kurių nebegalima tinkamai išvalyti, šalinkite nepralaidžiuose maišeliuose. Būtina laikytis galiojančių tokio tipo atliekų šalinimo taisyklių.
- Baige darbus išvalykite techninės priežiūros zoną.

Konteinerio valymas

Rezervuarą (12) retkarčiais išvalykite jprastu, neabrazyviniu valikliu ir palikite išdžiūti.

Filtro valymas/keitimas

Siurbimo galia priklauso nuo filtro būsenos. Todėl filtrą reguliariai valykite.

Pažeistą filtrą nedelsdami pakeiskite.

• Atspauskite užraktus (13) ir nuimkite siurblio viršutinę dalj (15).
• Pagrindinj filtrą (32) imkite už galo (ne už klosčių). Sukite kryptimi Ġki atramos ir ji išimkite (žr. M pav.).
• Sausas filtras: kad nukratytumėte dulkes, pagrindinį filtrą (32) pastuksenkite į specialų atliekų konteinerį. Saugokite, kad nepažeistumėte filtro plokštelių.

Norėdami išlaikyti maksimalią siurbimo jėgą, minkštu še- petėliu nuvalykite pagrindinio filtro plokšteles. arba

Drégnas filtras:

Pagrindinj filtrą (32) išplaukite po tekančiu vandeniu ir palikite gerai išdžiūti. arba

Pažeistą pagrindinį filtrą (32) pakeiskite.

• lstatykite pagrindinj filtrą (32) j plūdrujj krepšj (34) ir sukite jj kryptimiiki atramos i filtro laikiklj (35) (žr. B pav.).
  – Vėl uždėkite siurblio viršutinę dalį (15) ir užspauskite užraktus (13).

Isitikinkite, kad gerai užsifiksavę visi užraktai.

Ratukų keitimas (žr. N pav.)

Naudokite tik ratukus pagal EN 12529 (tvirtinamojo kaiščio skersmuo 11 mm).

Prieš pradėdami dirbti su siurbliu, patikrinkite, ar veikia ratukų stabdžiai.

Jei siurblio nenorite judinti, naudokite stabdžius.

Siurbimo žarnos remontavimas

Pažeistą siurbimo žarną (20) galite patrumpinti ir tada toliau naudoti.

▶ Remontuodami žarną mūvėkite pirštines. Iškyla sužalo-jimo pavojus.

Siurbimo žarnos remontavimas siurblio pusėje (žr. O-P pav.):

• Atfiksuokite fiksuojamaji žiedą (49) nuo žarnos atvamzdžio (47), atsuktuvu spausdami fiksuojamąsias noseles j vidų.

• Nustumkite fiksuojamaji žiedą (49) už pažeistos vietos ①.

• Nusukite sandarinamaja movą (48) ②.
  – Nupjaukite siurbimo žarną (20) už pažeistos vietos (žr. P pav.).

• Vél užsukite sandarinamają movą (48) ③.
• Žarnos galą jsukite i siurbimo atvamzdį (47) ④.
• Stumkite fiksuojamaji žiedą (49) ant žarnos atvamzdžio (47), kol išgirsite, kad užsifiksavo ⑤.

Siurbimo žarnos remontavimas elektrinio įrankio/antgalio pusėje (žr. Q pav.):

- Nusukite sandarinamaja movą (50) ①.

• Nupjaukite siurbimo žarną (20) už pažeistos vietos ②.
• Vél užsukite sandarinamają movą (50) ③.

Maišelio laikiklio tvirtinamosios dalies remontavimas (žr. R pav.)

Jei maišelio laikiklio (33) fiksatoriali (43) yra pažeisti, maišelio laikiklj prie siurblio viršutinės dalies gali prisukti standartiniais 11 mm ilgio „Phillips P4“ varžtais. Jei maišelio laikiklis (33) liečia spyruoklę (51), laidumas elektrostatinei iškrovai išlieka.

Trikčių šalinimas

Gedimas Priežastis Šalinimas
Nejsijungia siurbimo turbina.	Išsikrovęs akumuliatorius (31)	Akumuliatorių jkraukite arba pakeiskite
	Suveikė apsauga nuo pakartotinio paleidimo	Jungimo-išjungimo jungiklj pirmiausia pasukti j padėtį 0, o tada – j padėtį 1
	Jungimo-išjungimo jungiklis (14) padėtyje ĉačiau neprijungtas siųstuvo modulis GCT ...	Jungimo-išjungimo jungiklj pasukite j padėtį 1
Išsijungia siurbimo turbina.	Pilnas rezervuaras (12)	Ištuštinkite rezervuarą
Po rezervuaro ištuštinimo ne-bejsijungia siurbimo turbina.	Reikia atlikti atstatą	Išjunkite siurblį, išimkite akumuliatorių (31), palaukite 5 s, jdėkite akumuliatorių ir jjunkite siurblį
Esant suaktyvintai automa-tinio paleidimo funkcijai, siurblys išsijungia per vėlai.	Nustatytas per ilgas veikimo laikas po išjungimo	Programėle Bosch Toolbox sutrumpinkite veikimo laiką po išjungimo (trumpiausias veikimo laikas po išjungimo: 6 s)
Mažėja siurbimo galia.	Pilnas plastikinis maišelis (36)	Pakeiskite plastikinį maišelį
	Užsikimšęs siurbimo antgalis, siur-bimo vamzdis (29) arba siurbimo žarna (20)	Pašalinkite kamščius
	Užterštas arba pažeistas pagrindi-nis filtras (32)	Atlikite rankinį filtro valymą, išvalykite arba pakeiskite pagrindinį filtrą
	Pagrindinis filtras (32) neužsifiksa- vęs filtro laikiklyje (35)	Tinkamai jstatykite pagrindinį filtrą
	Netinkamai uždėta siurblio viršu-tinė dalis (15)	Tinkamai uždėkite siurblio viršutinę dalį ir užspauskite užraktus (13)
Siurbiant sausuojų būdu prasi-skverbia dulkės	Netinkamai įstatytas pagrindinis filtras (32)	Patikrinkite, ar tinkamai įstatytas pagrindinis filtras
	Pažeistas pagrindinis filtras (32)	Pakeiskite pagrindinį filtrą
Siurbiant skysčius prasiskver-bia vanduo	Užblokuotas plūduras (44)	Reguliariai tikrinkite pripildymo lygį ir laiku ištuštinkite rezervuarą (12)Drėgnu skudurėliu nušluostykite plūdrujj krepšį, nuvaly-kite plūdurą atsargiai sukratydami siurblįJei plūduras ir plūdrusis krepšys labai užteršti, kreipkitės į įgaliotą Bosch klientų aptarnavimo tarnybą.
Suveikė įspėjimas dėl tem-peratūros (būsenos juosta (2) šviečia raudonai)	Perkaito akumuliatorius (31) arba variklis	Išjunkite siurblį, išimkite akumuliatorių, palaukite, kol akumuliatorių ir siurblys atvės
Suveikė pavjoaus signalas dėl oro srauto (pavojaus signalo dėl oro srauto indikatorius (1) mirksi geltonai)		Laikykitės atitinkamame skyriuje (žr. „Pavojaus signalas dėl oro srauto“, Puslapis 333) pateiktų nurodymų.

Bosch Power Tools 1 609 92A 9PS | (15.04.2024)

336|한국어

Gedimas Priežastis Šalinimas

Nepavyksta jjungti rankinio filtro valymo.	Kreipkitės į įgaliotą Bosch klientų aptarnavimo tarnybą.
Elektrostatinė iškrova Nutrūkęs elektrostatinės įkrovos nuvedimas	Užtikrinkite, kad siurbimo žarna (20) veikimo metu visa-da liestų grindis.Patikrinkite, ar yra geras spyruoklės (51) kontaktas su maišelio laikikliu (33).Jei reikia, suremontuokite maišelio laikiklio tvirtinamą-sias dalis (žr. „Maišelio laikiklio tvirtinamosios dalies re-montavimas (žr. R pav.)“, Puslapis 335).

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informacijos apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingu krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui gabenant akumuliatorius keliais jokie papildomi reikalavimai netaikomi.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspeditorius), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Siurbliai, akumuliatoriai, papildoma jranga ir pakuotės turi būti ekologiškai utilizuojami.

Siurblių, akumuliatorių bei baterijų nemeskite j buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės jrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti siurbliai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 336).

한국어

진공청소기 관련 안전 수칙
