사용 설명서 GAS 18V-12 MC Professional BOSCH

진공청소기 관련 안전 수칙 모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다. 안전 수칙과 지침서는 계속 보관하시기 바랍니다. u 본 진공청소기는 어린이나 정 신지체 및 신체 부자유자, 혹은 경험이나 지식이 부족한 사람 이 사용하기에 적합하지 않습 니다. 이를 지키지 않을 경우, 오작동과 부상의 위험이 따릅

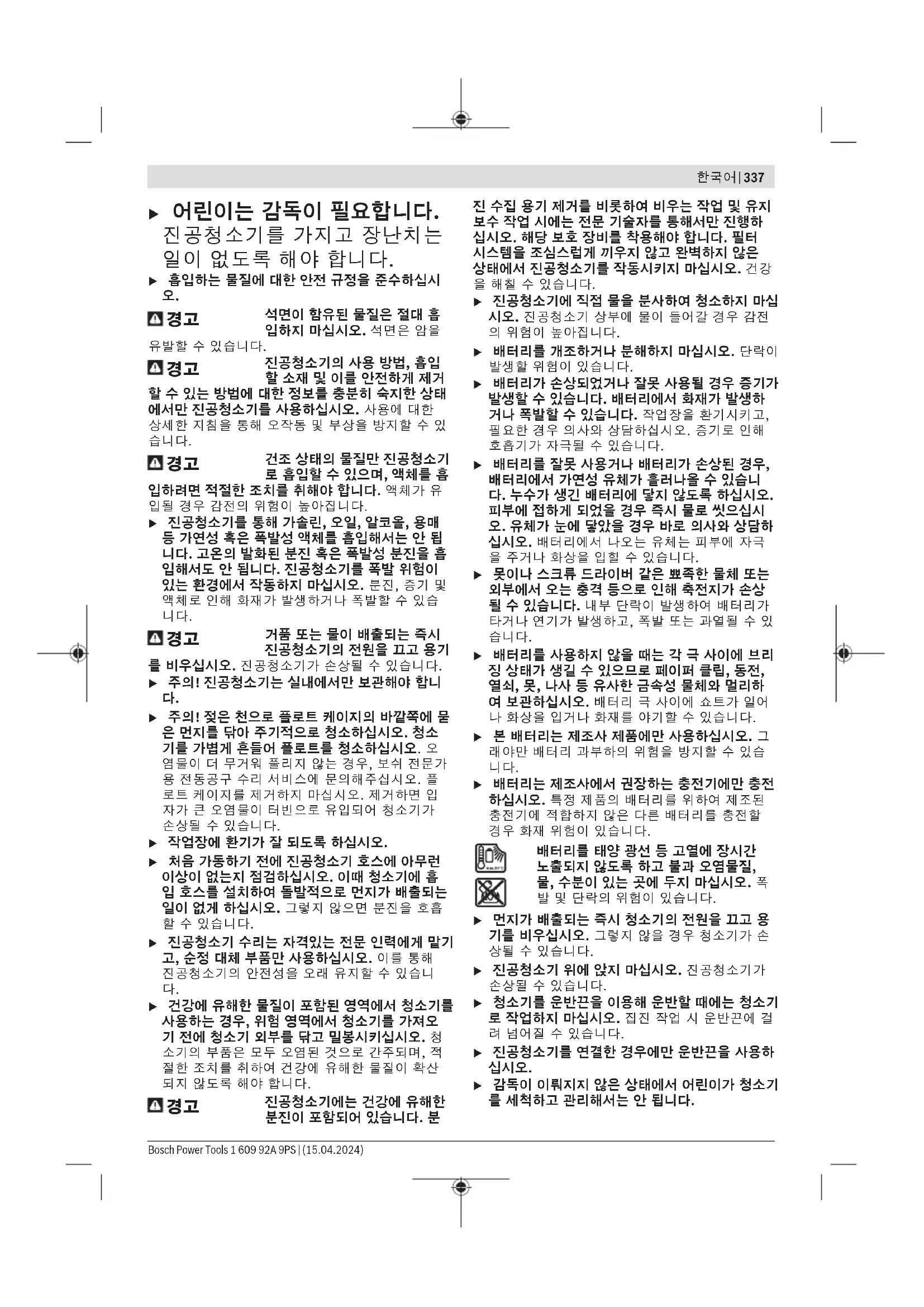

1 609 92A 9PS | (15.04.2024) Bosch Power Tools한국어 | 337 u 어린이는 감독이 필요합니다. 진공청소기를 가지고 장난치는 일이 없도록 해야 합니다. u 흡입하는 물질에 대한 안전 규정을 준수하십시

석면이 함유된 물질은 절대 흡 입하지 마십시오. 석면은 암을 유발할 수 있습니다.

진공청소기의 사용 방법, 흡입 할 소재 및 이를 안전하게 제거 할 수 있는 방법에 대한 정보를 충분히 숙지한 상태 에서만 진공청소기를 사용하십시오. 사용에 대한 상세한 지침을 통해 오작동 및 부상을 방지할 수 있

건조 상태의 물질만 진공청소기 로 흡입할 수 있으며, 액체를 흡 입하려면 적절한 조치를 취해야 합니다. 액체가 유 입될 경우 감전의 위험이 높아집니다. u 진공청소기를 통해 가솔린, 오일, 알코올, 용매 등 가연성 혹은 폭발성 액체를 흡입해서는 안 됩 니다. 고온의 발화된 분진 혹은 폭발성 분진을 흡 입해서도 안 됩니다. 진공청소기를 폭발 위험이 있는 환경에서 작동하지 마십시오. 분진, 증기 및 액체로 인해 화재가 발생하거나 폭발할 수 있습

거품 또는 물이 배출되는 즉시 진공청소기의 전원을 끄고 용기 를 비우십시오. 진공청소기가 손상될 수 있습니다. u 주의! 진공청소기는 실내에서만 보관해야 합니 u 주의! 젖은 천으로 플로트 케이지의 바깥쪽에 묻 은 먼지를 닦아 주기적으로 청소하십시오. 청소 기를 가볍게 흔들어 플로트를 청소하십시오. 오 염물이 더 무거워 풀리지 않는 경우, 보쉬 전문가 용 전동공구 수리 서비스에 문의해주십시오. 플 로트 케이지를 제거하지 마십시오. 제거하면 입 자가 큰 오염물이 터빈으로 유입되어 청소기가 손상될 수 있습니다. u 작업장에 환기가 잘 되도록 하십시오.u 처음 가동하기 전에 진공청소기 호스에 아무런 이상이 없는지 점검하십시오. 이때 청소기에 흡 입 호스를 설치하여 돌발적으로 먼지가 배출되는 일이 없게 하십시오. 그렇지 않으면 분진을 호흡

u 진공청소기 수리는 자격있는 전문 인력에게 맡기 고, 순정 대체 부품만 사용하십시오. 이를 통해 진공청소기의 안전성을 오래 유지할 수 있습니

u 건강에 유해한 물질이 포함된 영역에서 청소기를 사용하는 경우, 위험 영역에서 청소기를 가져오 기 전에 청소기 외부를 닦고 밀봉시키십시오. 청 소기의 부품은 모두 오염된 것으로 간주되며, 적 절한 조치를 취하여 건강에 유해한 물질이 확산 되지 않도록 해야 합니다.

진공청소기에는 건강에 유해한 분진이 포함되어 있습니다. 분 진 수집 용기 제거를 비롯하여 비우는 작업 및 유지 보수 작업 시에는 전문 기술자를 통해서만 진행하 십시오. 해당 보호 장비를 착용해야 합니다. 필터 시스템을 조심스럽게 끼우지 않고 완벽하지 않은 상태에서 진공청소기를 작동시키지 마십시오. 건강 을 해칠 수 있습니다. u 진공청소기에 직접 물을 분사하여 청소하지 마십 시오. 진공청소기 상부에 물이 들어갈 경우 감전 의 위험이 높아집니다. u 배터리를 개조하거나 분해하지 마십시오. 단락이 발생할 위험이 있습니다. u 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하 거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다. u 배터리를 잘못 사용거나 배터리가 손상된 경우, 배터리에서 가연성 유체가 흘러나올 수 있습니 다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접하게 되었을 경우 즉시 물로 씻으십시 오. 유체가 눈에 닿았을 경우 바로 의사와 상담하 십시오. 배터리에서 나오는 유체는 피부에 자극 을 주거나 화상을 입힐 수 있습니다. u 못이나 스크류 드라이버 같은 뾰족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상 될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있

u 배터리를 사용하지 않을 때는 각 극 사이에 브리 징 상태가 생길 수 있으므로 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하 여 보관하십시오. 배터리 극 사이에 쇼트가 일어 나 화상을 입거나 화재를 야기할 수 있습니다. u 본 배터리는 제조사 제품에만 사용하십시오. 그 래야만 배터리 과부하의 위험을 방지할 수 있습

u 배터리는 제조사에서 권장하는 충전기에만 충전 하십시오. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다. 배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭 발 및 단락의 위험이 있습니다. u 먼지가 배출되는 즉시 청소기의 전원을 끄고 용 기를 비우십시오. 그렇지 않을 경우 청소기가 손

u 진공청소기 위에 앉지 마십시오. 진공청소기가 손상될 수 있습니다. u 청소기를 운반끈을 이용해 운반할 때에는 청소기 로 작업하지 마십시오. 집진 작업 시 운반끈에 걸 려 넘어질 수 있습니다. u 진공청소기를 연결한 경우에만 운반끈을 사용하 u 감독이 이뤄지지 않은 상태에서 어린이가 청소기 를 세척하고 관리해서는 안 됩니다. Bosch Power Tools 1 609 92A 9PS | (15.04.2024)338 | 한국어 u 해당 무선설비는 전파혼신 가능성이 있으므로 인 명안전 과 관련된 서비스는 할 수 없습니다 .

® 워드마크 및 이미지 표시(로고)는 Bluetooth SIG, Inc. 소유의 등록 상표입니다. RobertBosch PowerToolsGmbH에서는 라이 선스 하에 해당 워드마크/이미지 표시를 사용하고

다음 기호는 진공청소기 사용에 있어 중요한 의미 를 갖습니다. 그러므로 기호와 그 의미를 잘 기억해 두십시오. 기호를 제대로 이해하면 진공청소기를 더욱 쉽고 안전하게 사용할 수 있습니다.

경고! 모든 안전 수칙과 지침을 숙 지하십시오. 다음의 안전 수칙과 지 침을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수

IEC/EN60335-2-69에 따라 건강

에 유해한 먼지를 노출 한계값 ≥0.1mg/m³으로 건식 흡입하기 위한 용도의 분진 등급M의 청소기 경고! 청소기에는 건강에 유해한 분진이 포함되어 있습니다. 분진 수 집 용기 제거를 비롯하여 비우는 작 업 및 유지보수 작업 시에는 전문 기술자를 통해서만 진행하십시오. 해당 보호 장비를 착용해야 합니다. 필터 시스템을 조심스럽게 끼우지 않고 완벽하지 않은 상태에서 청소 기를 작동시키지 마십시오. 건강을

송신기 모듈GCT… 을 통해 연결 된 전동공구 작동 시 발생되는 먼지

청소기가 자동으로 켜진 후 시간이 지체되면 다시 꺼집니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시

본 청소기는 톱밥과 비가연성의 건조한 분진, 비가 연성 액체 및 수분-공기 혼합물질을 수집, 흡입, 운 반 및 저장하는 용도로 사용됩니다. 본 청소기는 분 진 기술에 따라 테스트되었으며 분진 등급M에 해 당됩니다. 수공업계, 산업계 및 작업장 등에서 그 수요가 증가함에 따라 상업적 용도로 사용하기에

분진 등급 M의 청소기는 IEC/EN60335-2-69에 따

라 건강에 유해한 먼지를 노출 한계값 ≥0.1mg/

으로 흡인 및 배출하기 위한 용도로만 사용할 수

진공청소기의 모든 기능을 완전히 익혀 아무 문제 없이 사용이 가능하거나 적당한 지시를 받은 사람 만이 기기를 사용해야 합니다.

그림의 부품에 매겨진 번호는 그래픽 페이지의 진 공청소기 그림에 해당됩니다. (1) 공기 흐름 알람 표시기(사용자 인터페이스) (2) 상태 표시줄(사용자 인터페이스) (3) 배터리 충전 상태 표시기(사용자 인터페이

(4) 자동 시작 기능 표시기(사용자 인터페이스) (5) 페어링 버튼(사용자 인터페이스) (6)

(8) 액세서리 홀더용 잠금장치 (9)

(11) 배출 연결부용 씰링 플러그 (12)

(19) 배터리 케이스 덮개 해제버튼 (20)

(23) 드릴 작업용 SDS Clean 어댑터

(41) 송신기 모듈 시작/정지 버튼

(42) 공구 연동 어댑터 공기 통풍구 (43) 먼지백 홀더용 잠금장치 (44)

(48) 청소기 측 호스 끝부분의 씰링 슬리브 (49)

(50) 전동공구/노즐 호스 끝부분의 씰링 슬리브 (51) 정전기 방지용 스프링 a) 본 액세서리는 기본 공급 사양에 포함되어 있지 않습

GBA 18V… ProCORE18V… 최대 출력 발휘를 위해 권

m 30 A) 배터리ProCORE18V 8.0Ah 장착 시 20−25°C에서 B) 흡입 호스(20) 및 곡선형 노즐(22) 를 장착한 상태로 C) 사용하는 배터리에 따라 상이D) 온도 <0°C일 때 출력 제한E) 모바일 단말기는 ®-Low-Energy-장치(버전4.2)와 호환되어야 하며, 일반 접근 프로파일(Generic Access Profile, GAP)을 지원해야 합니다.F) 도달 범위는 사용하는 수신기를 비롯한 외부 조건에따라 큰 차이가 있을 수 있습니다. 폐쇄된 공간에서 사용하거나 금속 장애물(예: 벽, 선반, 케이스 등)을 통과하는 경우 ® 도달 범위가 현저하게 줄어들 수있습니다. 값은 제품별로 편차가 있을 수 있으며, 진행하는 작업 및 환경 조건에 따라 달라질 수 있습니다. 보다 자세한 정보는 www.bosch-professional.com/wac에서 확인할 수 있습

Bosch 는 배터리 없이도 충전 청소기 제품을 판매 합니다. 청소기의 공급 사양에 배터리가 포함되어 있는지 여부는 포장에서 확인할 수 있습니다.

u 기술자료에 기재되어 있는 충전기만 사용하십시 오. 진공청소기에 사용된 리튬이온 배터리에는 이 충전기만 사용할 수 있습니다. 지침: 리튬 이온 배터리는 국제 운송 규정에 따라 일부만 충전되에 출고됩니다. 배터리의 성능을 완 전하게 보장하기 위해서는 처음 사용하기 전에 배 터리를 완전히 충전하십시오. 배터리 삽입 및 분리하기(그림A참조) u 배터리를 끼울 때 힘을 가하지 마십시오. 배터리 는 청소기의 정확한 위치에 끼워지도록 설계되어

u 배터리 케이스 및 배터리 슬롯을 항상 깨끗하게 유지해야 작업을 제대로 안전하게 진행할 수 있

Bosch Power Tools 1 609 92A 9PS | (15.04.2024)340 | 한국어 – 배터리 케이스 덮개 (18) 를 열려면 해제버튼 (19) 을 누릅니다. – 배터리가 맞물려 고정되는 소리가 들릴 때까지 배터리 (31) 를 배터리 슬롯 (30) 으로 미십시

– 배터리 (31) 를 빼려면 배터리에 있는 해제버튼 을 누르고, 배터리 슬롯 (30) 에서 분리하십시오. – 배터리 케이스 덮개 (18) 를 닫으십시오. 지침: 필터 청소 시스템으로 인해 배터리 케이스 덮 개를 닫을 때 더 많은 힘이 필요합니다. 배터리 충전상태 표시기 배터리를 끼운 상태에서는 사용자 인터페이스 (6) 에서 배터리의 충전상태를 확인할 수 있으며, 배터 리를 제거한 상태에서는 배터리 자체에서 확인할

청소기의 배터리 충전상태 표시기 청소기의 전원을 켜면 사용자 인터페이스에서 배터 리 충전 상태 표시기(3) 의 5개 LED가 상황에 따 라 하나씩 녹색으로 점등되기 시작합니다. 이후 LED를 통해 배터리(31) 의 충전상태를 나타냅니

배터리의 배터리 충전상태 표시기 청소기에서 배터리를 제거하면 배터리 충전상태 표 시기의 녹색 LED로 충전상태를 표시할 수 있습니

충전상태 표시기 버튼 또는 을 누르면, 충전상

충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야

지침: 모든 배터리 유형에 충전상태 표시기가 있는

배터리 형식 GBA 18V... LED 용량 연속등 3× 녹색 60−100% 연속등 2× 녹색 30−60% 연속등 1× 녹색 5−30% 점멸등 1× 녹색 0−5% 배터리 형식 ProCORE18V... LED 용량 연속등 5× 녹색 80−100 % 연속등 4× 녹색 60−80 % 연속등 3× 녹색 40−60 % 연속등 2× 녹색 20−40 % 연속등 1× 녹색 5−20 % LED 용량 점멸등 1× 녹색 0−5 % 올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 –20 °C 에서 50 °C 온도 범위에서만 저 장하십시오. 예를 들면 배터리를 여름에 자동차 안

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다. 폐기처리에 관련된 지시 사항을 준수하십시오.

u 청소기의 유지보수, 세척하기 전, 장치 설정, 액 세서리 교환 또는 청소기 보관 전에 배터리를 제 거하십시오. 이는 청소기가 불필요하게 작동되거 나 제품이 고장나는 것을 방지합니다. 메인 필터 끼우기(그림B참조) 메인 필터 (32) 는 배출 공기 청소를 위해 필터 성 능을 극대화시킨 HEPA 주름 필터입니다. – 잠금쇠 (13) 를 열고 청소기 뚜껑 (15) 을 분리

지침: 청소기 상부(15) 를 분리하고 내려 놓을 때 먼지백 홀더(33) 의 막대가 구부러지거나 부러지 지 않았는지 확인하십시오. – 메인 필터(32) 를 플로트 케이지(34) 위쪽에 끼운 후 필터 홀더(35) 끝까지 회전 방향 으로

– 청소기 뚜껑 (15) 을 끼운 후 잠금쇠 (13) 를 닫

지침: 필터가 올바르게 장착되어 있는지 항상 확인 하십시오. 특히 유해 먼지를 흡입하는 경우 확인이

비닐백 끼우기/빼내기(건식 흡입)(그 림C참조) 지침: 청소기 상부(15) 를 분리하고 내려 놓을 때 먼지백 홀더(33) 의 막대가 구부러지거나 부러지 지 않았는지 확인하십시오. 양쪽 잠금쇠(13) 를 열고 청소기 상부(15) 를 분

건식 흡입을 할 때는 비닐백(36) 을 용기(12) 에

비닐백(36) 을 주입구가 위쪽을 향하게 하여 용 기(12) 에 끼우십시오➊. 비닐백(36) 이 용기(12) 의 안쪽 벽에 완전히 밀 착되도록 하십시오➋. 비닐백(36) 의 나머지 부분을 용기(12) 의 가장자 리 위로 가볍게 두드려 넣습니다. 청소기 상부(15) 를 다시 올려 놓고➌ 잠금 쇠(13) 로 청소기를 잠그십시오. 1 609 92A 9PS | (15.04.2024) Bosch Power Tools한국어 | 341 u 청소기가 항상 잘 잠겨 있는지 확인하십시오. 지침: 청소기 상부(15) 를 올려 놓을 때 먼지백 홀 더(33) 의 막대가 비닐백(36) 을 뚫지 않도록 하

비닐백을 제거하기 전에 밀봉하십시오. 이때 비닐 백에서 흰색 밴드를 떼어내고 비닐백의 위쪽을 오 므린 후 테이프를 이용해 비닐백을 묶으십시오. 흡입 액세서리 홀더 조립하기 흡입 액세서리 홀더(7) 를 해당 연결부에 끼우십시

액세서리 홀더 잠금장치(8) 를 시계 방향으로 돌려 서 흡입 액세서리 홀더(7) 를 잠그십시오. 흡입 호스 조립하기/고정하기 흡입 호스 조립하기(그림D참조) 호스 연결부(10) 에서 씰링 플러그(11) 를 빼내십

흡입 호스(20) 를 호스 연결부(10) 에 끼우고 시 계 방향으로 끝까지 돌리십시오. u 흡입 호스를 분리할 때는 항상 씰링 플러그로 배 출 연결부를 막아야 합니다. 이렇게 해서 먼지가 빠져나가는 것을 방지하십시오. 청소기에 흡입 호스 고정하기(그림E참조) 장착된 흡입 호스(20) 를 청소기 둘레에 감으십시 오. 케이블 밴드(9) 를 아래쪽으로 당겨서 총 15개의 홈 가운데 접근 가능한 3개의 홈 중 하나에

흡입 액세서리 조립하기 흡입 호스 (20) 는 클립 시스템이 장착되어 있어서 흡입 액세서리(공구 연동 어댑터 (21), 곡선형 노즐 (22))에 연결할 수 있습니다. 공구 연동 어댑터 또는 곡선형 노즐 장착하기(그 림F참조) 공구 연동 어댑터(21) 또는 곡선형 노즐(22) 을 흡입 호스(20) 에 끼울 때, 흡입 호스의 양쪽 누름 버튼(37) 이 맞물려 고정되는 소리가 들려야 합니

분리할 때는 누름 버튼(37) 을 안쪽으로 눌러 부품

노즐 및 관 장착하기 필요에 따라 흡입관(29) 을 서로 단단히 끼운 후 곡선형 노즐(22) 에 끼우십시오. 바닥 노즐(27)/(28), 틈새 노즐(25)/(26) 또는 브 러시(24) 를 흡입관(29) 또는 곡선형 노즐(22) 위에 단단히 끼우십시오.

운반끈 고정하기(그림G참조) u 운반끈은 청소기를 운반하고 고정하는 용도로만

운반끈(38) 의 카라비너 후크를 청소기의 고정 고 리(17) 에 고정시키십시오. 운반끈으로 청소기 걸기(그림H참조) 전체 청소기의 무게를 안전하게 지지할 수 있는 물 체에만 청소기를 거십시오. 청소기에 장착된 운반끈(38) 을 수평으로 놓은 물 체(예: 바) 위쪽에 놓거나 고리의 위쪽 끝부분을 후 크 또는 고리 구멍을 관통시켜 당기십시오. 운반끈 의 중앙 카라비너 후크를 운반용 손잡이(16) 의 중 앙 고정 고리(17) 에 끼우십시오. 운반끈을 어깨끈으로 사용하기(그림I참조) 운반끈을 어깨끈으로 사용할 수 있습니다. 청소기에 장착된 운반끈을 어깨에 매십시오. 이 경 우 그림I 에 제시된 올바른 운반 위치에 유의하십

u 청소기의 유지보수, 세척하기 전, 장치 설정, 액 세서리 교환 또는 청소기 보관 전에 배터리를 제 거하십시오. 이는 청소기가 불필요하게 작동되거 나 제품이 고장나는 것을 방지합니다. 진공청소기 작동 시 진공청소기가 돌발적으로 굴러 가는 일이 없도록 진공청소기에 있는 고정식 바퀴 가 블로킹되어 있는지 확인하십시오. 작동하기 전 에 각 모재에서 잘 굴러가는지 테스트해 보십시오.

u 유해먼지 관리에 관한 국가 규정이나 법규를 참

진공청소기는 다음과 같은 소재를 흡인 및 배출하 는 용도로만 사용할 수 있습니다: – 노출 한계값 ≥0.1 mg/m

진공청소기를 폭발 위험이 있는 곳에서 사용해서는

u 작업 환경이 안전한지 확인하십시오. u 걸려 넘어질 위험이 있으므로 작업 영역이 깨끗 하게 정돈되도록 하십시오. u 흡입하기 전에 배터리 케이스 덮개가 확실하게 닫혀 있는지 확인하십시오. 지침: 분진 등급 M을 안전하게 준수하고 최대 작동 시간을 확보하기 위해 8Ah 또는 12Ah ProCORE 배터리 사용을 권장합니다. 흡입력을 최적화하려면 흡입 호스 (20) 가 항상 완 전히 풀려 있어야 합니다. u 청소기가 항상 잘 잠겨 있는지 확인하십시오. u 작은 구멍이나 균열이 없는 온전한 필터를 사용 하십시오. 파손된 필터는 즉각 교체하시기 바랍

청소기의 전원을 켜려면 전원 스위치(14) 를 위 치1로 돌리십시오. 자동 시작 기능을 켜려면 전원 스위치(14) 를 위치 (으)로 돌리십시오. 자동 시작 기능 표시기(4) 가 켜집니다. 청소기가 송신기 모듈GCT… 을 통 해 전동공구와 연결되면, 청소기가 자동으로 작동

Bosch Power Tools 1 609 92A 9PS | (15.04.2024)342 | 한국어 청소기의 전원을 끄려면 전원 스위치(14) 를 위 치0으로 돌리십시오.

사용자 인터페이스(6) 는 다음과 같은 용도로 활용

– 청소기의 상태 표시기 관련 정보 제시 – 송신기 모듈GCT…(39) 의 연결 설정 – 모바일 단말기 연결 설정

녹색 − − 청소기가 켜진 상태로 작동 대기 중입니다. 녹색 녹색 − 청소기가 작동 대기 상태로 송신기 모듈과 연

황색 − − 배터리 거의 방전됨 황색 황색 − 송신기 모듈을 찾을 수 없음 황색 − 황색으로 깜박임 공기 흐름 알람 적색 − − 배터리 방전, 재시동 방지 기능 작동 또는 청 소기 또는 배터리 온도 경고

− 자동 시작 기능이 켜지면 송신기 모듈 연결이 자동으로 복원됩니다.

− 송신기 모듈 연결이 검색되고 다시 설정됩니

(2초) − 송신기 모듈 연결이 성공적으로 설정됨

− − 모바일 단말기 연결이 자동으로 다시 복원되 거나 모바일 단말기에서 데이터 전송이 이루

− − 모바일 단말기 연결이 검색되고 다시 설정됩

(3초) − − 모바일 단말기 연결이 성공적으로 설정됨 청색으로 4회 깜박 임(1.5초 간격) − − 리셋되기 시작합니다.

전원 스위치(14) 가 위치 에 있을 경우에만 자동 시작 기능 표시기(4) 가 켜집니다. 송신기 모듈 연결 설정하기(액세서리)(그림J참

자동 시작 기능을 사용하기 위해서는 청소기가

®를 통해 송신기 모듈GCT…(39) 과 연결 되어 있어야 합니다. 청소기와 송신기 모듈은 서로 가까운 곳에 있어야

청소기의 전원 스위치(14) 를 위치 (으)로 돌리 면, 청소기가 자동으로 송신기 모듈GCT… 을 검 색하기 시작합니다. 상태 표시줄(2) 및 자동 시작 기능 표시기 (4) 가 천천히 청색으로 깜박입니다. 기존 송신기 모듈에 다시 연결하기: 청소기가 송신기 모듈GCT… 에 이미 연결되어 있 고 이 송신기 모듈이 작동 대기 상태로 도달 거리 내에 있을 경우, 이 송신기 모듈에 대한 연결이 자 동으로 다시 설정됩니다. 다시 연결 설정하기(첫 연결 또는 다른 송신기 모듈 에 연결하는 경우): – 상태 표시줄(2) 이 빠르게 청색으로 깜박일 때 까지 청소기의 페어링 버튼(5) 을 길게 누르십

– 송신기 모듈의 상태 표시기(40) 가 청색으로 2 회 깜박일 때까지 송신기 모듈(39) 의 시작/정 지 버튼(41) 을 곧바로 누르십시오. 연결에 성공한 경우: – 상태 표시줄(2) 및 청소기의 자동 시작 기능 표 시기(4) 가 녹색으로 점등됩니다. – 청소기의 상태 표시기(40) 가 녹색으로 1회 깜

1 609 92A 9PS | (15.04.2024) Bosch Power Tools한국어 | 343 (수 분이 지난 후) 연결되지 않는 경우: – 상태 표시줄(2) 및 청소기의 자동 시작 기능 표 시기(4) 가 황색으로 점등됩니다. – 송신기 모듈의 상태 표시기(40) 가 적색으로 점

청소기의 전원을 끌 때 송신기 모듈GCT… 연결이 저장됩니다. 전원을 다시 켜면 청소기가 자동으로 동일한 송신기 모듈에 연결하려고 시도합니다.

해 청소기와 특정 모바일 단말기 간에 데이터를 전

Android6.0 (및 그 이상의 버

iOS11 (및 그 이상의 버전) 커넥티비티 기능을 사용하려면, 먼저 단말기에 따 라 해당 앱을 설치해야 합니다. 해당 앱스토어(Apple App Store, Google Play Store)를 통해 앱을 다운받으십시오. 지침: 해당 앱스토어에 사용자 계정이 등록되어 있

앱 이름 iOS / Android Bosch Toolbox 다운받은 후 앱에서 MyTools 또는 Connectivity 항목을 선택하십시오. 모바일 단말기의 디스플레이 에 청소기를 단말기에 연결하기 위한 모든 단계가

청소기와 모바일 단말기 간의 연결은 앱을 통해 설 정됩니다. 청소기의 상태 표시줄(2) 이 빠르게 청 색으로 깜박이면 페어링 버튼(5) 을 눌러 연결 설 정을 확인하십시오. 성공적으로 연결되면 상태 표 시줄(2) 이 3초 간 청색으로 점등됩니다. 모바일 단말기에 연결하여 승인된 경우 제공되는 기능은 다음과 같습니다: – 등록 및 사용자 개별화 – 상태 점검, 경고 메시지 출력 – 일반 정보 및 설정 내역

– 자동 시작 기능의 오버런 시간 설정 – 청소기의 커넥티비티 소프트웨어 업데이트 초기 설정으로 되돌리기(리셋) 필요에 따라 저장된 설정(오버런 시간, 송신기 모듈 및 모바일 단말기 연결)과 오류 메시지를 리셋할 수 있습니다. 이때 상태 표시줄(2) 이 1.5초 간격으 로 4회 청색으로 깜박일 때까지 페어링 버튼(5) 을

리셋은 Bosch Toolbox 앱을 통해서도 시작할 수

u 진공청소기는 필터 없이 사용할 수 없습니다. 건식 흡입을 진행하려면 메인 필터(32) 가 건조한 상태이고 비닐백(36) 이 삽입되어 있어야 합니다 (참조 „비닐백 끼우기/빼내기(건식 흡입)(그 림C참조)“, 페이지340). 작동하는 전동공구에서 발생하는 먼지 흡입하기(그 림K참조) u 배기 공기가 다시 공간 내부로 들어갈 경우 공간 내에 공기 교환 비율이 충분히 높아야 합니다. 당 국의 해당 규정에 유의하십시오. 전동공구의 흡입 연결 부위와 흡입 호스(20) 를 직 접 연결하거나 공구 연동 어댑터(21) (참조 „공구 연동 어댑터 또는 곡선형 노즐 장착하기(그림F참 조)“, 페이지341) 를 통해 연결합니다. 공구 연동 어댑터 사용 시 지침: 흡입 호스로의 공 기 공급이 미미한 전동공구로 작업할 경우(예: 직 쏘, 샌더 등), 공구 연동 어댑터(21) 의 공기 통풍 구(42) 가 열려 있어야 합니다. 이렇게 하면 청소 기의 전체 출력이 향상됩니다. 구멍이 최대로 커질 때까지 공기 통풍구(42) 위의 링을 돌려주십시오. 드릴 작업 시 먼지를 흡입하기 위해서는 SDS Clean 어댑터(23) 를 사용할 수 있습니다. 이때 해 당 사용 설명서를 확인하십시오. 자동 시작 기능을 사용하면, 송신기 모듈(39) 을 통해 전동공구와 함께 청소기를 자동으로 켜고 끌

– 전원 스위치(14) 를 위치 로 돌리십시오. 자 동 시작 기능 표시기(4) 가 점등되면서 기능이 켜진 상태임을 알려줍니다. – 청소기를 송신기 모듈(참조 „송신기 모듈 연결 설정하기(액세서리)(그림J참조)“, 페이 지342) 에 연결하십시오. 송신기 모듈(39) 을 전동공구에 장착할 때는 송신기 모듈의 사용 설 명서를 확인하십시오. – 청소기의 전원을 켜려면 연결된 전동공구의 전원 을 켜십시오. 청소기가 자동으로 작동되기 시작

u 전동공구의 전원을 켠 후 청소기가 작동을 시작 하는지 확인하십시오. – 청소기의 전원을 끄려면 전동공구의 전원을 끄십 시오. 설정된 오버런 시간이 지나면 흡입이 종료

오버런 시간 동안 흡입 호스에서 남은 먼지가 집 진됩니다. 오버런 시간은 Bosch Toolbox 앱을 통해 설정할 수 있습니다.

공기 흐름 알람은 공기 흐름이 표준에서 설정된 최 소값 아래로 내려가면 자동으로 작동됩니다. 공기 흐름 알람이 발생하면 공기 흐름 표시기(1) 가 황 색으로 깜박이고, 상태 표시줄(2) 이 황색으로 점

청소기의 전원을 끈 후 알람 원인을 제거하십시오. 각 단계가 끝나면 청소기의 전원을 켜서 공기 흐름 알람이 지속되는지 확인하십시오. 알람이 지속되는 Bosch Power Tools 1 609 92A 9PS | (15.04.2024)344 | 한국어 경우 청소기의 전원을 끄고 다음 조치를 취하십시 오. 다음과 같이 진행하십시오. – 연결된 전동공구를 통해 공기 흐름이 충분한지

공구 연동 어댑터(21) 또는 전동공구의 공기 통 풍구(42) 를 완전히 여십시오. – 배터리의 충전 상태를 확인하십시오. 배터리 용량이 낮은 경우, 배터리를 충전하거나

– 비닐백(36) 을 점검하십시오. 비닐백이 가득 찬 경우, 비닐백을 교체하십시오. – 청소기의 흡입 호스(20) 를 분리하십시오. 이렇게 해서 공기 흐름 알람이 종료되면, 흡입 호 스(20) 가 꺾여 있는지 확인하고 호스나 장착된 노즐에 남아 있는 흡입 잔여물을 제거하십시오. – 수동 필터 청소 기능 (참조 „수동 필터 청소“, 페 이지344) 을 활성화하십시오. – 메인 필터 (32) 를 청소하십시오 (참조 „필터 청 소하기/교체하기“, 페이지345). – 메인 필터 (32) 를 교체하십시오. 모든 조치 후에도 문제가 해결되지 않을 경우, 공인 된 Bosch 서비스 센터에 문의하십시오.

u 필터 청소는 청소기의 전원이 꺼지고 터빈이 정 지된 상태에서만 진행하십시오. 흡입 성능이 떨어지기 전까지 필터 청소 기능이 활 성화되어 있어야 합니다. 필터 청소의 빈도는 분진 종류와 분량에 따라 좌우 됩니다. 정기적으로 사용하면 최대 흡입 성능이 오

필터를 청소할 때는 배터리 케이스 덮개(18) 를 열 고 닫으십시오. 이렇게 하면 필터가 진동하게 됩니 다. (최대 3회) 여러 번 열고 닫으면 청소 성능이 강

이 QR 코드를 통해 수동 필터 청소에 관 한 동영상을 확인할 수 있습니다.

지침: 흡입 시 흡입 호스와 흡입 액세서리 안의 먼 지 마찰로 인해 정전기 방전의 형태로 정전기가 발 생하는 것을 느낄 수 있습니다(환경적 영향과 신체 감각에 따라 달라짐). 본 청소기는 전도성 흡입 호스(20) 가 기본 사양으 로 구성되어 있습니다. 이 흡입 호스(20) 는 호스 연결부(10) 를 통해 전기가 흐르는 상태로 먼지백 홀더(33) 에 연결됩니다. 이에 따라 흡입 호 스(20) 가 바닥에 닿으면 정전기가 방전될 수 있습

u 진공청소기를 통해 가솔린, 오일, 알코올, 용매 등 가연성 혹은 폭발성 액체를 흡입해서는 안 됩 니다. 고온의 발화된 분진 혹은 폭발성 분진을 흡 입해서도 안 됩니다. 진공청소기를 폭발 위험이 있는 환경에서 작동하지 마십시오. 분진, 증기 및 액체로 인해 화재가 발생하거나 폭발할 수 있습

u 진공청소기는 필터 없이 사용할 수 없습니다. 지침: 청소기 상부(15) 를 분리하고 내려 놓을 때 먼지백 홀더(33) 의 막대가 구부러지거나 부러지 지 않았는지 확인하십시오. 습식 흡입을 하기 전에(그림L참조) 용기(12) 를 비우고 비닐백(36) 을 제거하십시오. 잠금장치(43) 를 누른 후➊ 먼지백 홀더(33) 를

각 습식 흡입 과정 중 및 습식 흡입 후에 청소기에는 플로트(44) 가 장착되어 있습니다. 최 대 높이까지 채워지면 흡입이 멈춥니다. 용기(12)

지침:용기 (12) 를 바로 비우지 않으면 메인 필 터(32) 도 액체로 채워집니다. 이 경우 메인 필 터(32) 를 빼낸 후 메인 필터의 내용물도 비우십시 오 (참조 „필터 청소하기/교체하기“, 페이지345). 작업이 끝난 후에는 곰팡이 방지를 위해 청소기 상 부(15) 와 메인 필터(32) 를 분리하여 충분히 건

u 청소기의 유지보수, 세척하기 전, 장치 설정, 액 세서리 교환 또는 청소기 보관 전에 배터리를 제 거하십시오. 이는 청소기가 불필요하게 작동되거 나 제품이 고장나는 것을 방지합니다. u 안전하고 올바른 작업을 위하여 진공청소기와 그 환기구를 항상 깨끗이 유지하십시오. u 진공청소기 손질 및 청소 시 먼지방지 마스크를

가끔씩 젖은 천으로 청소기 케이스를 닦아줍니다. 접촉부가 지저분하면 이를 마른 천으로 닦아줍니

u 청소기는 압축 공기로 청소하지 마십시오. 필터 나 다른 구성 요소가 손상될 수 있습니다. 제조사 혹은 교육받은 직원을 통해 필터 손상 여부, 청소기 밀폐성 및 제어장치 기능 이상 여부 등 분진 기술적인 검사를 매년 1회 이상 실시해야 합니다. 유해 물질 흡입 후 유지보수 및 청소 – 건강에 유해한 물질에 접촉했을 가능성이 있는 모든 부품은 오염된 것으로 간주하십시오. – 건강에 유해한 물질이 있는 영역에서 청소기를 가져오기 전에 청소기 외부를 깨끗이 닦고 밀봉

– 사용자 및 다른 사람에게 위험하지 않은 경우에 만 청소기의 청소, 분리 및 유지보수 작업을 진행 하십시오. 유지보수 및 청소 작업 시 개인별 안전 장비를 착용하십시오. 환기가 잘 되는 공간에서 작업을 진행하십시오. – 청소기를 분리하기 전에 먼저 청소기의 외부를

1 609 92A 9PS | (15.04.2024) Bosch Power Tools한국어 | 345 – 충분하게 세척되지 않은 모든 청소기 부품은 봉 투에 밀봉하여 폐기해야 합니다. 이와 유사한 폐 기물 처리 시 현지에서 통용되는 규정에도 유의

– 작업을 마친 후 유지보수 작업을 진행한 영역을

가끔씩 시중에 나와 있는 순한 세정제를 이용해 용 기(12) 를 닦아준 후 잘 말려주십시오. 필터 청소하기/교체하기 흡입 출력은 필터 상태에 따라 달라지므로, 필터를 정기적으로 청소하십시오. 손상된 필터는 즉시 교체하십시오. – 잠금쇠(13) 를 풀고 청소기 상부(15) 를 분리

– 메인 필터(32) 는 (필터 판 부분 대신) 끝부분을 잡으십시오. 메인 필터를 회전 방향 으로 끝까 지 돌려서 빼내십시오(그림M 참조).

메인 필터(32) 를 적합한 쓰레기통 위에서 털어 줍니다. 필터 판이 손상되지 않도록 유의하십시

흡입력을 최대로 유지할 수 있도록, 메인 필터 판 을 부드러운 솔로 털어주십시오.

메인 필터(32) 를 흐르는 물에서 헹궈낸 후 잘

손상된 메인 필터(32) 를 교체하십시오. – 메인 필터(32) 를 플로트 케이지(34) 위쪽에 끼운 후 필터 홀더(35) 내 스톱 지점까지 회전 방향 으로 돌려 넣습니다(그림B참조). – 청소기 상부(15) 를 다시 끼운 후 잠금쇠(13)

잠금쇠가 안전하게 맞물려 고정되었는지 확인하

바퀴 교체하기(그림N참조) EN12529(고정 핀 직경 11mm)를 준수하는 바퀴

u 진공청소기를 사용하기 전에 롤러 브레이크가 잘 작동되는지 점검하십시오. 청소기가 움직이지 않기를 원하는 경우에는 브레이

결함이 있는 흡입 호스(20) 는 길이를 자른 후에 계속해서 사용할 수 있습니다. u 호스 수리 시 장갑을 착용하십시오. 부상을 입을

청소기 측의 흡입 호스 수리하기(그림O−P 참조): – 스크류 드라이버로 잠금 러그를 안쪽으로 눌러서 호스 노즐(47) 의 잠금장치(49) 를 푸십시오. – 결함이 있는 지점 뒤에 있는 잠금 링(49) 을 당

– 씰링 슬리브(48) 를 빼내십시오➋. – 결함이 있는 부분의 뒤쪽 흡입 호스(20) 를 잘라 내십시오(그림P 참조). – 씰링 슬리브(48) 를 다시 끼우십시오➌. – 호스 끝부분을 호스 노즐(47) 에 밀어 넣으십시

– 맞물리는 소리가 들릴 때까지 잠금 링(49) 을 호 스 노즐(47) 에 밀어 넣으십시오➎. 전동공구/노즐에서 흡입 호스를 수리하십시오(그 림Q 참조): – 씰링 슬리브(50) 를 빼내십시오➊. – 결함이 있는 부분의 뒤쪽 흡입 호스(20) 를 잘라

– 씰링 슬리브(50) 를 다시 끼우십시오➌. 먼지백 홀더 고정장치 수리하기(그림R참조) 먼지백 홀더(33) 잠금장치(43) 가 손상되었을 경 우, 시중에 판매되는 11mm 길이의 PhillipsP4 나사를 이용하여 먼지백 홀더를 청소기 상부에 영 구적으로 고정할 수도 있습니다. 먼지백 홀더(33) 가 스프링(51) 과 접촉하면 정전기 방전을 위한 전

문제 원인 해결 방법 흡입 터빈이 작동하지 않

배터리(31) 약함 배터리 충전하기 또는 교체하기 재시동 방지 기능 작동됨 전원 스위치를 먼저 위치 0으로 돌린 후 위치 1

전원 스위치(14) 가 위치 에 있지만, 송신 모듈 기GCT… 가 연결되어 있지

전원 스위치를 위치 1 로 돌리기 흡입 터빈 꺼짐. 용기(12) 가득 참 용기 비우기 용기를 비운 후에 흡입 터 빈이 다시 작동하지 않음. 리셋 요구됨 청소기 전원 끄기, 배터리(31) 제거하기, 5초 대기, 배터리를 끼운 후 청소기 전원 켜기 Bosch Power Tools 1 609 92A 9PS | (15.04.2024)346 | 한국어 문제 원인 해결 방법 자동 시작 기능이 작동될 때 청소기가 너무 늦게 꺼

Bosch Toolbox 앱을 통해 오버런 시간 단축하 기(최소 오버런 시간: 6초) 흡입력 약화됨. 비닐백(36) 가득 참 비닐백 교체하기 흡입 노즐, 흡입관(29) 또는 흡입 호스(20) 막힘

수동 필터 청소 진행하기, 메인 필터 청소하기

메인 필터(32) 가 필터 홀 더(35) 에 맞물려 고정되지

메인 필터를 올바르게 맞물려 고정하기 청소기 상부(15) 가 올바르

청소기 상부를 올바르게 설치한 후 잠금쇠(13)

건식 흡입 중 먼지 누출 메인 필터(32) 가 잘못 삽입

메인 필터의 올바른 장착 상태 점검하기 메인 필터(32) 결함 메인 필터 교체하기 습식 흡입 시 물기 누출 플로트(44) 차단됨 용기의 채워진 상태를 지속적으로 확인하고 용 기(12) 를 제때 비우기 젖은 천으로 플로트 케이지를 닦고 청소기를 가 볍게 흔들어 플로트 청소하기 플로트 및 플로트 케이지가 심하게 오염된 경우 공인된Bosch 서비스 센터에 문의하십시오. 온도 경고 활성화됨(상태 표시줄(2) 이 적색으로

청소기 전원 끄기, 배터리 제거하기, 배터리 및

공기 흐름 알람 작동됨(공 기 흐름 알람 표시기(1) 가 황색으로 깜박임) (참조 „공기 흐름 알람“, 페이지343) 단원의 지

공인된Bosch 서비스 센터에 문의하십시오. 정전기 방전 정전기 유도 중단됨 작동 중에 항상 흡입 호스(20) 가 바닥에 닿아 있는지 확인하십시오. 스프링(51) 이 먼지백 홀더(33) 와 제대로 접 촉하고 있는지 확인하십시오. 필요에 따라 먼지백 홀더 고정장치 (참조 „먼지 백 홀더 고정장치 수리하기(그림R참조)“, 페이 지345) 를 수리하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그 리고 부품에 관한 문의를 받고 있습니다. 대체 부품 에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세 서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플 레이트에 있는 10자리의 부품번호를 알려 주십시

080-955-0909 다른 AS 센터 주소는 아래 사이트에서 확인할 수

권장하는 리튬이온 배터리는 위험물 관련 규정을 따릅니다. 배터리는 별도의 요구 사항 없이 사용자 가 직접 도로 상에서 운반할 수 있습니다. (항공 운송이나 운송 회사 등) 제3자를 통해 운반할 경우 포장과 표기에 관한 특별한 요구 사항을 준수 해야 합니다. 이 경우 발송 준비를 위해 위험물 전 문가와 상담해야 합니다. 1 609 92A 9PS | (15.04.2024) Bosch Power Tools한국어 | 347 표면이 손상되지 않은 배터리만 사용하십시오. 배 터리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이 와 관련한 국내 규정을 준수하십시오.

진공청소기, 배터리, 부속품 및 포장은 재활용을 위해 분리 배출합니다. 진공청소기와 배터리를 가정용 쓰레기 에 버리지 마십시오! 충전용 배터리/배터리:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지346). Bosch Power Tools 1 609 92A 9PS | (15.04.2024)348 | يبرع
