GAS 18V-12 MC Professional - Elektriskais instruments BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu ūdens un putekļu sūcējs
Zīmols	Bosch
Modelis	GAS 18V-12 MC Professional
Nominālais spriegums	18 V
Jauda	400 W
Tvertnes bruto tilpums	12 L
Neto tilpums (sausās vielas)	8 L
Neto tilpums (šķidrumi)	6 L
Maksimālais vakuums (sūcējs)	140 mbar
Maksimālais vakuums (turbīna)	170 mbar
Maksimālā plūsma (sūcējs)	23 l/s
Maksimālā plūsma (turbīna)	30 l/s
Darbības laiks ar vienu uzlādi (ar ProCORE 8Ah)	~20 min
Filtrācijas klase	M (atbilstoši IEC/EN 60335-2-69)
Svars (atkarībā no akumulatora)	7,0 – 8,7 kg
Aizsardzības indekss	IPX4
Savienojuma tehnoloģija	Bluetooth® 4.2 Low Energy
Bluetooth darbības rādiuss	30 m
Saderīgie akumulatori	GBA 18V..., ProCORE18V...
Ieteicamie lādētāji	GAL 18..., GAX 18..., GAL 36...
Galvenais filtrs	HEPA M klases kroku filtrs
Trokšņa līmenis	79 dB(A) (neskaidrība K=2 dB)
Vibrācijas vērtības	< 2,5 m/s² (K=1,5 m/s²)
Iekļautie piederumi	Sūkšanas šļūtene, adapteris, līkums, birste, sprauslas, plecu siksna
Īpašās funkcijas	Automātiskā palaišana, gaisa plūsmas trauksme, manuāla filtra tīrīšana

Bieži uzdotie jautājumi - GAS 18V-12 MC Professional BOSCH

Kā iztukšot plastmasas maisiņu pēc sauso vielu sūkšanas?

Izslēdziet sūcēju, atveriet aizdares kājas, noņemiet augšējo daļu, pēc tam plastmasas maisiņu. Aizveriet maisiņu ar pievienoto saiti pirms tā izņemšanas.

Kā notīrīt galveno filtru?

Atveriet un aizveriet akumulatora nodalījuma vāku līdz 3 reizēm, lai veiktu manuālu filtra tīrīšanu. Ja nepieciešams, izņemiet filtru un viegli uzsitiet to vai notīriet ar birsti. Nekad neizmantojiet saspiestu gaisu.

Ko darīt, ja ieslēdzas gaisa plūsmas trauksme?

Pārbaudiet akumulatora uzlādes līmeni, plastmasas maisiņu, sūkšanas šļūteni (līkumus vai aizsprostojumus) un veiciet filtra tīrīšanu. Ja problēma turpinās, sazinieties ar Bosch servisa centru.

Vai es varu sūkt šķidrumus ar šo sūcēju?

Jā, bet tikai neuzliesmojošus šķidrumus. Pirms šķidrumu sūkšanas noņemiet plastmasas maisiņu un maisiņa balstu. Sūcējs automātiski apstājas, pateicoties pludiņam.

Kā savienot sūcēju ar elektroinstrumentu automātiskai palaišanai?

Iestatiet slēdzi automātiskās palaišanas pozīcijā, pēc tam savienojiet sūcēju ar GCT raidītāja moduli (piederums) pa Bluetooth. Sūcējs ieslēdzas un izslēdzas kopā ar instrumentu.

Kādu akumulatoru izmantot maksimālam darbības laikam?

Izmantojiet ProCORE18V akumulatoru ar vismaz 8 Ah (ieteicams 8 Ah vai 12 Ah), lai ievērotu M filtrācijas klasi un iegūtu labāko darbības laiku.

Kā droši pārvadāt sūcēju?

Piestipriniet plecu siksnu pie stiprinājuma cilpām un nēsājiet to uz pleca, kā norādīts instrukcijā. Nekad nesēdieties uz sūcēja un nevalkājiet to uz pleca lietošanas laikā.

Ko darīt, ja sūcējs neieslēdzas?

Pārbaudiet akumulatora uzlādi, ievietojiet to pareizi un pārliecinieties, ka slēdzis ir pozīcijā 1 (nevis automātiskās palaišanas režīmā bez moduļa). Ja ir aktīva aizsardzība pret atkārtotu ieslēgšanos, pārslēdziet slēdzi uz 0, tad uz 1.

Kā salabot bojātu sūkšanas šļūteni?

Nogrieziet bojāto daļu ar nazi, pēc tam atkārtoti pieskrūvējiet blīvgredzenu. Valkājiet cimdus, lai izvairītos no savainojumiem. Ievērojiet instrukcijas soļus remontam sūcēja vai instrumenta pusē.

Kur atrast rezerves daļas un saņemt pēcpārdošanas servisu?

Apmeklējiet www.bosch-pt.com, lai skatītu eksplozijas skatus un rezerves daļas. Francijā izmantojiet SAV DIRECT formu vietnē www.bosch-pt.fr vai sazinieties ar Bosch klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26.

LIETOŠANAS INSTRUKCIJA GAS 18V-12 MC Professional BOSCH

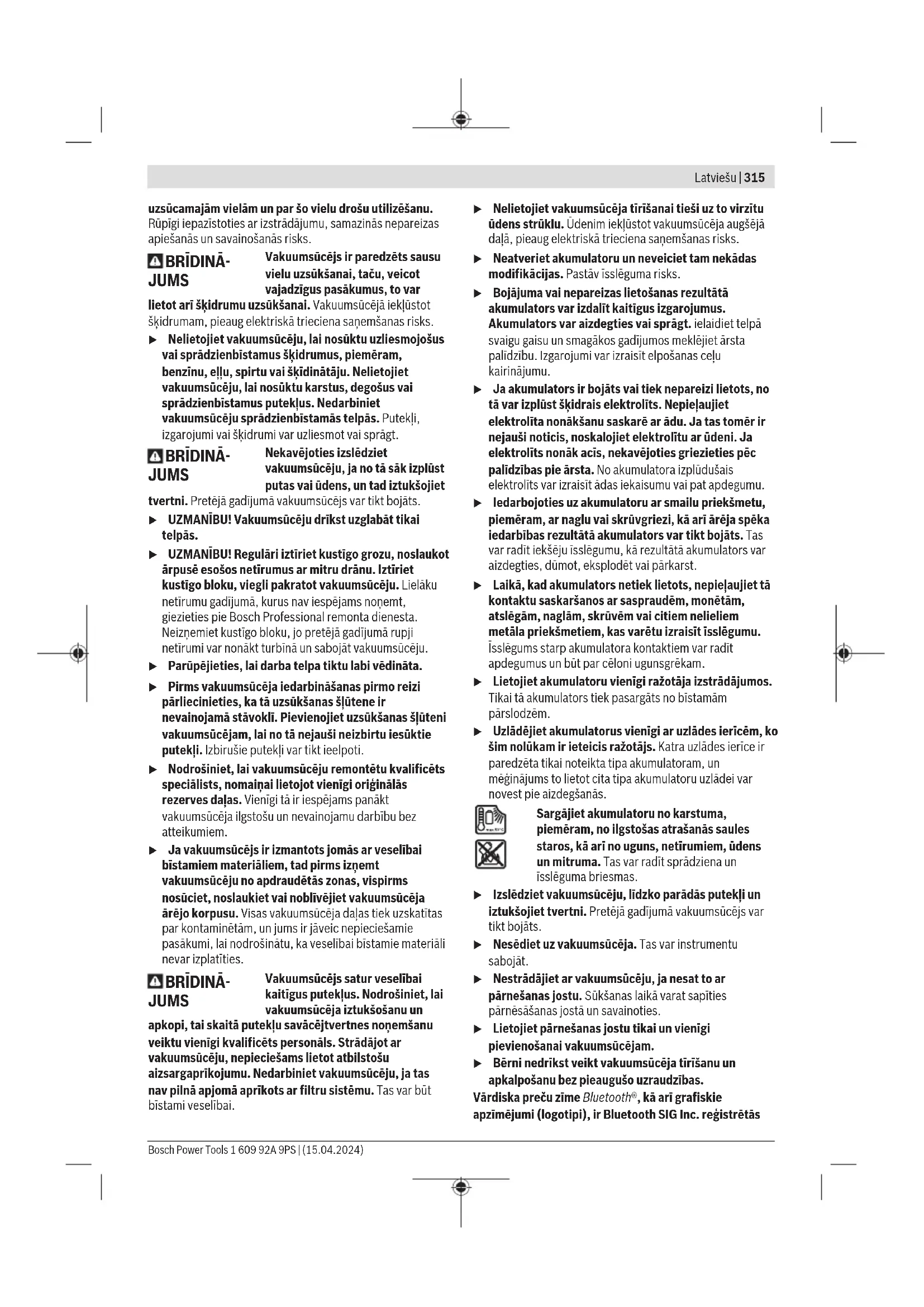

Drošības noteikumi vakuumsūcējiem

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēļ.

▶ Uzraugiet bērnus. Tas Įaus nodrošināt, lai bērni nerotalātos ar vakuumsūcēju.

▶ levērojiet visus drošības noteikumus, kas attiecas uz nosūcamajiem materiāliem.

BRÍDINÁ-JUMS

BRĪDINĀ- JUMS

Neuzsūciet azbestu saturošas

vielas. Azbestam piemīt kancerogēnas īpašības.

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par

uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

BRÍDINÃ- JUMS

Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus pasākumus, to var

lietot ari škidrumu uzsükšanai. Vakuumsūcējā iekļūstot škidrumam, pieaug elektriskā trieciena saņemšanas risks.

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus škīdrumus, piemēram, benzīnu, eļļu, spirtu vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Puteklī, izgarojumi vai škīdrumi var uzliesmot vai sprāgt.

BRÍDINÁ-JUMS

Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un tad iztukšojiet

tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

▶ UZMANĪBU! Vakuumsūcēju drikst uzglabāt tikai telpās.
▶ UZMANĪBU! Regulāri iztīriet kustīgo grozu, noslaukot ārpusē esošos netīrumus ar mitru drānu. Iztīriet kustīgo bloku, viegli pakratot vakuumsūcēju. Lielāku netīrumu gadījumā, kurus nav iespējams noņemt, giezieties pie Bosch Professional remonta dienesta. Neizņemiet kustīgo bloku, jo pretējā gadījumā rupji netīrumi var nonākt turbīnā un sabojāt vakuumsūcēju.
Parūpējieties, lai darba telpa tiktu labi vēdināta.
Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šlūtene ir nevainojamā stāvokli. Pievienojiet uzsūkšanas šlūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie puteklī. Izbirušie puteklī var tikt ieelpoti.
Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomainai lietojot vienīgi originālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.
Ja vakuumsūcējs ir izmantots jomās ar veselībai bīstamiem materiāliem, tad pirms izņemt vakuumsūcēju no apdraudētās zonas, vispirms nosūciet, noslaukiet vai noblivējiet vakuumsūcēja ārējo korpusu. Visas vakuumsūcēja daļas tiek uzskatītas par kontaminētām, un jums ir jāveic nepieciešamie pasākumi, lai nodrošinātu, ka veselībai bīstamie materiāli nevar izplatīties.

BRĪDINĀ-JUMS

Vakuumsücējs satur veselibai kaitīgus puteklus. Nodrošiniet, lai vakuumsücēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bīstami veselībai.

▶ Nelietojiet vakuumsūcēja tīrišanai tieši uz to virzītu ūdens strūklu. Ūdenim ieklūstot vakuumsūcēja augšējā daļā, pieaug elektriskā trieciena saņemšanas risks.

▶ Neatveriet akumulatoru un neveiciet tam nekādas modifikācijas. Pastāv īsslēguma risks.

Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.

Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.

▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.

Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.

Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

- Izslēdziet vakuumsūcēju, līdzko parādās putekļi un iztukšojiet tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

▶ Nesëdiet uz vakuumsücëja. Tas var instrumentu sabojät.

Nestrādājiet ar vakuumsūcēju, ja nesat to ar pārnešanas jostu. Sūkšanas laikā varat sapīties pārnēsāšanas jostā un savainoties.

▶ Lietojiet pärnešanas jostu tikai un vienīgi pievienošanai vakuumsūcējam.

▶ Bērni nedrikst veikt vakuumsūcēja tīrīšanu un apkalpošanu bez pieaugušo uzraudzības.

Vārdiska preču zīme Bluetooth®, kā arī grafiskie apzīmējumi (logotipi), ir Bluetooth SIG Inc. registrētās

316 | Latviešu

preču zīmes un īpašums. Ikkatras šis vārdiskās preču zīmes/grafiskā apzimējuma izmantošanas Robert Bosch Power Tools GmbHpamatā ir licence.

Simboli

Lietojot vakuumsūcēju, var būt svarīgi zināt šeit parādīto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija Įaus labāk un drošāk lietot vakuumsūcēju.

Simboli un to nozime

BRÍDINÁJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja neievē-ro drošības noteikumus un norādījumus, var izraisit elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.

M klases vakuumsūcējs atbilstigi standartam IEC/EN 60335-2-69 veselībai kaitīgu putekļu sausajai uzsūkšanai ar ekspozicijas koncentrācijas robežvērtību ≥ 0,1 mg/m³

BRÍDINÁJUMS! Vakuumsúcëjs satur veselibai kaitīgus puteklus. Nodrošiniet, lai vakuumsúcëja iztukšošanu un apkopi, tai skaitā puteklu savācējtvertnes nonemšanu veiktu vienīgi kvalificëts personāls. Strādājot ar vakuumsúcëju, nepieciešams lietot atbilstošu aizsargaprikojumu. Nedarbiniet vakuumsúcëju, ja tas nav pilnā apjomā aprikots ar filtru sistēmu. Tas var būt bistami veselibai.

Automātiskās palaišanas funkcija

Elektroinstrumentu darbības laikā radušos putekļu uzsūkšana, instrumentiem esot savienotiem ar pārsūtītāja moduli GCT ...; Vakuumsūcējs automatiski ieslēdzas un ar aizkavēšanos atkal izslēdzas.

Izslēgšana

Uzsükšana

Nosēdušos putekļu uzsūkšana

Izstrādājuma un tā funkciju apraksts

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pareizs lietojums

Vakuumsūcējs ir paredzēts koka skaidu, kā arī sausu un nedegošu putekļu, nedegošu šķidrumu un gaisa un ūdens maisījumu savākšanai, uzsūkšanai, aizvadišanai un atdališanai. Vakuumsūcējs ir atestēts un atzīts par piemērotu

M klases putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnicās profesionāli izmantojamajiem vakuumsūcējiem.

Vakuumsūcējs ir paredzets standartam IEC/EN 60335-2-69 atbilstošu M klases putekļu uzūkšanai; to drīkst izmantot vienīgi tādu veselībai kaitīgu putekļu uzūkšanai, kuru ekspozīcijas robežvērtība ir ≥ 0,1 mg/m³.

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkciņām un spējat tās bez ierobežojumiem pielietot vai ari esat saņēmis pienācīgu apmācību darbam ar to.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Gaisa plūsmas trauksmes rādījums (lietotāja saskarne)
(2) Statusa josla (lietotāja saskarne)
(3) Akumulatora uzlādes pakāpes indikators (lietotāja saskarne)
(4) Automātiskās palaišanas funkcijas rādījums (lietotāja saskarne)
(5) Taustiņš savienošanai pārī (lietotāja saskarne)
(6) Lietotāja saskarne
(7) Piederumu turētājs
(8) Piederumu turētāja fiksators
(9) Lente pārvilkšanai
(10) Savienotājs šlūtenes pievienošanai
(11) Uzsūkšanas atveres aizdare
(12) Tvertne
(13) Vakuumsūcēja augšējās daļas aizdare
(14) leslēdzējs/izslēdzējs
(15) Vakuumsūcēja augšējā daļa
(16) Rokturis pārnešanai
(17) Cilpas stiprināšanai
(18) Akumulatora nodalijuma väks
(19) Akumulatora nodalijuma vāka atbrīvošanas taustiņš
(20) Uzsūkšanas šlūtene
(21) Nosūkšanas adapters
(22) Liektā sprausla
(23) SDS Clean adapteris urbšanai ^a)
(24) Suka
(25) Ísã savienojuma sprausla
(26) Garā savienojuma sprausla ^a)
(27) Šaurā grīdas sprausla ^a)
(28) Platā grīdas sprausla ^a1
(29) lesūkšanas caurule ^a)
(30) Akumulatora šahta
(31) Akumulators ^a)
(32) Galvenais filtrs
(33) Maisiņa turētājs

(34) Filtra grozs
(35) Filtra stiprinājums
(36) Plastmasas maiss
(37) Nospiežamā poga
(38) Pärnešanas josta
(39) Pārsūtišanas modulis GCT ... a)
(40) Pārsūtītāja moduļa statusa rādījums ^a)
(41) Pārsūtitāja moduļa palaišanas/apturēšanas taustiņš ^a)
(42) Uzsūkšanas adaptera gaisa iesūkšanas lūka
(43) Maisa turētāja ierobes
(44) Pludinš
(45) Ritenitis
(46) Riteniša stiprinājums
(47) Šlūtenes iscaurules
(48) Blivējuma uzmava šlūtenes galā vakuumsūcēja pusē
(49) Fiksācijas gredzens
(50) Blivējuma uzmava šlūtenes galā elektroinstrumenta/sprauslas pusē
(51) Atspere elektrostatiskajai novadei
a) Šis piederums neietilpst standarta piegādes komplektā.

Tehniskie parametri

Akumulatora vakuumsūcējs mitrai un sausal uzsūkšanai		GAS 18V-12 MC
Izstrādājuma numurs		3 601 JK2 0..
Spriegums V 18
Nominālā ieejas jauda W 400
Tvertnes tilpums (bruto) I 12
Neto tilpums (sauss) I 8
Neto tilpums (škidrums) I 6
Maks. gaisa retinājums ^A)
– Vakuumsūcējs ^B)	mbar	140
	hPa	140
– Turbīna mbar		170
	hPa	170
Maks. gaisa plūsma ^A)
– Vakuumsūcējs ^B)	l/s	23
	m ^3 /h	82,8
– Turbīna l/s		30
	m ^3 /h	108
Darbības laiks no viena uzlādēta akumulatora	min/Ah 2,5
Putekļu klase M
Svars kg 7,0–8,7		C)
Aizsardzības klase IPX4
lieteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0 ... +35

Akumulatora vakuumsūcējs mitrai un sausai uzsūkšanai		GAS 18V-12 MC
Pieļaujamā apkārtējā gaisa temperatūra darbības laikā ^D un glabāšanas laikā	°C	-20 ... +50
Saderīgie akumulatori		GBA 18V...ProCORE18V...
leteicamie akumulatori maksimālai jaudai		ProCORE18V...≥ 8 Ah
leteicamās uzlādes ierīces		GAL 18...GAX 18...GAL 36...

Datu pārsūtišana
Bluetooth®		Bluetooth® 4.2 (Low Energy)[1]
Darba frekvenču diapazons	MHz	2402-2480
Maks. raiditāja jauda	mW	< 1
Signālu intervāls	s 8
Maksimālā signāla sniedzamība[2]	m	30

A) Mērijums 20–25°C temperatūrā ar akumulatoru ProCORE18V 8.0Ah.
B) izmērits ar uzsūkšanas šlūteni (20) un liekto sprauslu (22)
C) Atkaribā no izmantojamā akumulatora
D) Samazināta jauda pie temperatūras <0 °C.
E) Mobilajām gala ierīcēm ir jābūt saderīgām ar Bluetooth® Low Energy ierīcēm (versija 4.2) un jāatbalsta profils Generic Access Profile (GAP).
F) Signāla sniedzamība var ievērojami mainīties atbilstīgi ārējiem apstākliem, ari izmantotajai uztveršanas iericei. Slēgtas telpās un metāla škēršļu (piemēram, sienas, plaukti, konstrukcijas u. c.) dēl Bluetooth® signāla sniedzamība var būtiski samazināties.
Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.

Informācija par troksni un vibrāciju

Attiecīgi tiek noteiktas trokšņa emisijas vērtības EN 60335-2-69.

Putekšsūcēja A svērtais skaņas spiediena limenis parasti ir šāds 79 dB(A). Nenoteiktība K = 2 dB. Darbības laikā trokšna limenis var pārsniegt norādītās vērtības. Lietojiet dzirdes aizsardzības līdzekļus!

Kopējā vibrācijas paātrinājuma vērtība a, (vektoru summa trijos virzienos) un mērijumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-69:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Akumulators

Bosch pārdod akumulatora vakuumsūcēju arī bez akumulatora. Informāciju par to, vai jūsu vakuumsūcēja piegādes komplektā ir iekļauts akumulators, atradīsiet uz iepakojuma.

318 | Latviešu

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norāditās uzlādes ierīces. Tikai šis uzlādes ierīces ir piemērotas vakuumsūcēja elektrobarošanai izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti dalēji uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ievietošana un iznemšana (skat. attēlu A)

▶ levietojot akumulatoru, nelietojiet pärāk lielu spēku. Akumulators ir konstruēts tā, ka to var ievietot vakuumsūcējā tikai pareizā stāvoklī.
Lai varētu droši un ražīgi strādāt, uzturiet tīru un sausu akumulatora nodalījumu un akumulatora šahtu.
- Nospiediet fiksatora taustinu (19), ja vēlaties atvērt akumulatora nodalijuma vāku (18).
- lebīdiet akumulatoru (31) akumulatora šahtā (30), līdz tas tur fiksējas ar skaidri sadzirdamu troksni.
- Lai iznemtu akumulatoru (31), nospiediet fiksatora taustinu uz akumulatora un izvelciet to no akumulatora šahtas (30).
- Aizveriet akumulatora nodalijuma vāku (18).

Norāde: filtra tīrīšanas sistēmas dēļ akumulatora nodalījuma vāka aizvēršanai ir nepieciešams lielāks spēks.

Akumulatora uzlādes pakāpes indikators

levietota akumulatora gadijumā tā uzlādes pakāpi iespējams redzēt lietotāja saskarnē (6), savukārt, izņemtam akumulatoram – uz paša akumulatora.

Vakuumsūcēja akumulatora uzlādes pakāpes indikators

Pēc vakuumsūcēja ieslēgšanas lietotāja saskarnē pa vienai iedegas un nodziest 5 zajas (3) akumulatora uzlādes pakāpes rādījumu LED diodes. Minētā procesa beigās LED diodes parāda akumulatora (31) uzlādes pakāpi.

Akumulatora uzlādes pakāpe akumulatorā

Ja akumulators tiek izņemts no vakuumsūcēja, akumulatora uzlādes pakāpi var redzēt ar zaļajām akumulatora uzlādes pakāpes LED diodēm.

Lai nolasitu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasišanas taustiņu āvai .Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Piezime: ne visiem akumulatoru tipiem ir uzlādes līmeņa indikators.

Akumulatora tips GBA 18V...

LED diodes Uzlādes pakāpe

3 LED diodes deg pastāvīgi zaļā krāsā 60–100 %
2 LED diodes deg pastāvīgi zaļā krāsā 30–60 %
1 LED diode deg pastāvīgi zaļā krāsā 5–30 %
1 LED diode mirgo załā krāsā 0–5 %

Akumulatora tips ProCORE18V...

LED diodes Uzlādes pakāpe

5 LED diode deg pastāvīgi zaļā krāsā 80–100 %
4 LED diode deg pastāvīgi zaļā krāsā 60–80 %
3 LED diodes deg pastāvīgi zaļā krāsā 40–60 %
2 LED diodes deg pastāvīgi zaļā krāsā 20–40 %
1 LED diode deg pastāvīgi zaļā krāsā 5–20 %
1 LED diode mirgo załą krāsā 0–5 %

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Pirms vakuumsūcēja apkalpošanas vai tīrišanas, iestādījumu veikšanas, piederumu nomaínas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Galvenā filtra ievietošana (skat. attēlu B)

Galvenais filtrs (32) ir HEPA ieloču filtrs ar īpaši augstu filtrēšanas spēju, kas nodrošina izvadāmā gaisa attīrīšanu.

- Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (15).

Norāde: noņemot un novietojot vakuumsūcēja virsējo daļu (15), uzmanieties, lai maisiņa turētāja stieņi (33) netiktu saliekti vai salauzti.

• Pārvelciet galveno filtru (32) pāri filtra grozam (34) un pagrieziet to lidz atdurei griešanas virzienā filtra turētājā (35).
• Novietojiet vakuumsūcēja augšējo daļu (15) tai paredzētajā vietā un noslēdziet aizdares (13).

Norāde: pievērsiet uzmanību tam, lai filtrs vienmēr būtu pareizi samontēts. Tas attiecas jo ipaši uz gadijumiem, kad tiek uzsūkti kaitīgi putekli.

Plastmasas maisa ievietošana/izņemšana (sausā sūkšana) (skat. attēlu C)

Norāde: nonemot un novietojot vakuumsūcēja virsējo daļu (15), uzmanieties, lai maisina turētāja stieni (33) netiktu saliekti vai salauzti.

Atveriet abas aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (15).

Lai veiktu sauso uzsūkšanu, ievietojiet plastmasas maisu (36) tvertnē. (12).

levietojiet plastmasas maisu (36) ar uzpildes atveri uz augšu tvertně (12) ①.

Pārliecinieties, ka plastmasas maiss (36) pilnīgi piegul tvertnes (12) ② iekšējām sienām.

Pārlociet plastmasas maisa (36) malas pāri tvertnes (12) malām.

Atkal uzlieciet vakuumsūcēja augšējo daļu (15) ③ un aizveriet vakuumsūcēju ar aizdarēm (13).

▶ Pärliecinieties, ka vakuumsücëjs vienmër ir cieši aizvërts.

Norāde: uzliekot vakuumsūcēja augšējo daļu (15), uzmanieties, lai tvertnes turētāja stienī (33) nepārdurtu plastmasas maisu (36).

Pirms iznemšanas aizsieniet plastmasas maisu. Šim nolūkam novelciet balto lenti no plastmasas maisa, turiet plastmasas maisu ciet tā augšdaļā un ar lentes palīdzību aizsieniet maisu ar mezglu.

Uzsükšanas piederuma turētāja montāža

levietojiet uzsūkšanas piederuma turētāju (7) tam paredzētajā stiprinājumā.

Nofiksējiet uzsūkšanas piederuma turētāju (7), pagriežot piederuma turētāja fiksatoru (8) pulksteņrādītāja virzienā.

Uzsūkšanas šlūtenes montāža (skat. attēlu D)

Izvelciet aizdares (11) no šlūtenes savienotāja (10).

Uzlieciet uzsūkšanas šlūteni (20) uz šlūtenes savienotāja (10) un pagrieziet to pulkstenrādītāju kustības virzienā līdz atdurei.

▶ Noņemot uzsūkšanas šlūteni, vienmēr aizveriet uzsūkšanas atveres ar aizdarēm. Ar to tiek novērsta putekļu izklūšana.

Samontëjiet uzsükšanas šlūteni pie vakuumsücēja (skat. attēlu E)

Aptiniet samontēto uzsūkšanas šljūteni (20) ap vakuumsūcēju. Velciet pārvilkšanas lenti (9) uz leju un ieākējiet to vienā no 3 (kopumā 15) sasniedzamajām gropēm.

Uzsūkšanas piederumu montāža

Uzsükšanas šljutene (20) ir aprikota ar fiksatoru sistēmu, kas lauj tai pievienot uzsükšanas piederumus (uzsükšanas adapteri (21) vai liekto sprauslu (22)).

Uzsükšanas adaptera vai liektäs sprauslas montāža (skat. attēlu F)

Uzbīdiet uzsūkšanas adapteri (21) vai liekto sprauslu (22) uz uzsūkšanas šlūtenes (20), līdz abas spiedpogas (37) fiksējas ar skaidri sadzirdamu troksni.

Lai demontētu, nospiediet spiedpogas (37) un vienu pēc otras novelciet daļas no ŝlūtenes.

Vajadzības gadījumā stingri savienojiet uzsūkšanas caurules (29), iebīdot tās vienu otrā, un pēc tam stingri uzbīdiet uz tām liekto sprauslu (22).

Uzbīdiet grīdas sprauslu(27)/(28), salaidumu sprauslu (25)/(26) vai suku (24) cieši uz uzsūkšanas caurules (29) vai saliektās sprauslas (22).

Pärnešanas josta

Pärnešanas jostas pievienošana (skatit attëls G)

▶ Pärnešanas josta ir piemērota tikai vakuumsūcēja pārnēsāšanai un fiksēšanai!

leākējiet pārnešanas jostas (38) karabīnākus vakuumsūcēja stiprināšanas cilpās (17).

Pakariniet vakuumsūcēju aiz pārnešanas jostas (skat.attēlu H)

Pakariniet vakuumsūcēju tikai pie priekšmetiem, kas spēj izturēt visa vakuumsūcēja svaru.

Novietojiet pie vakuumsūcēja piestiprināto pārnešanas jostu (38) pār horizontālam priekšmetam (piemēram, stienis) vai izvelciet jostas augšējo galu cauri ākim vai cilpai. Pārnešanas jostas vidējo karabīnes āki nofiksējiet vidēja stiprinājuma cilpā (17) pārnešanas jostā (16).

Pärnešanas jostas kā plecu siksnas izmantošana (skat. attēlu I)

Pärnešanas jostu var izmantot kā plecu siksnu.

Uzkariniet vakuumsūcējam piestiprināto pārnešanas jostu uz pleca. To darot, ievērojiet attelā I parādīto pareizo nēsāšanas poziciju.

Lietošana

Pirms vakuumsücēja apkalpošanas vai tirišanas, iestādījumu veikšanas, piederumu nomainas vai novietošanas uzglabāšanai izņemiet no tā

320 | Latviešu

akumulatoru. Šāds piesardzības pasākums lauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Lietojot vakuumsūcēju, pievērsiet uzmanību, lai esošie fiksācijas ritenīši būtu blokēti, lai putekļsūcēju pasargātu no nejaušas ripošanas. Pirms darba pārbaudiet ritenīšus, vai tie uz attiecīgās pamatnes darbojas.

Uzsākot lietošanu

▶ lepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselibai kaitīgiem putekliem.

Vakuumsūcēju drīkst izmantot šādu materiālu putekļu uzsūkšanai:

- putekli ar ekspozicijas robežvērtību ≥ 0,1 mg/m ^3 Vakuumsūcēju principiāli nedrikst izmantot telpās ar paaugstinātu sprādzienbīstamību.

▶ Gādājiet, lai darba apstākli būtu droši.

▶ Nemiet vērā paklupšanas risku arī tad, ja strādājat tirā un kārtīgā darba vietā.

▶ Pirms vakuumsūcēja lietošanas pārliecinieties, ka akumulatora nodalījuma vāks ir cieši noslēgts.

Norāde: lai noteikti izpildītu M putekļu klases noteikumus un sasniegtu maksimālu izpildlaiku, tiek ieteikts izmantot ProCORE akumulatorus ar 8 Ah vai 12 Ah ietilpību.

Lai nodrošinātu optimālu uzsūkšanas jaudu, uzsūkšanas šlūtene (20) vienmēr ir pilnīgi jāattin.

▶ Pärliecinieties, ka vakuumsücëjs vienmër ir cieši aizvërts.
Lietojiet tikai nebojātu filtru (bez plaisām, caurumiem u.c.). Nekavējoties nomainiet filtru, ja tas ir bojāts.

leslēgšana/izslēgšana

Lai ieslēgtu vakuumsūcēju, pagrieziet ieslēdzēju/izslēdzēju (14) uz pozīciju 1.

Lai ieslēgtu automātiskās palaišanas funkciju, pagrieziet ieslēdzēju/izslēdzēju (14) uz poziciju Ľledegas automātiskās palaišanas funkcijas (4) rādījums.

Vakuumsūcējs var tikt iedarbināts automātiski, ja pārsūtitāja modulis GCT ... ir savienots ar elektroinstrumentu.

Lai izslēgtu vakuumsūcēju, pagrieziet ieslēdzēju/izslēdzēju (14) uz pozīciju 0.

Lietotāja saskarne

Lietotāja saskarni (6) izmanto šādiem nolūkiem:

• vakuumsūcēja statusa rādījumam
• savienojuma izveidošanai ar pārsūtītāja moduli GCT ... (39)
• savienojuma izveidošanai ar mobilo gala ierici

Uzlādes pakāpes indikatori

Statusa josla Automātiskāspalaišanas funkcijasrādījumsA)		Gaisa plūsmastrauksmes rādījums	Nozīme
Zaļš – – Vakuumsūcējs ir ieslēgts un gatavs darbam.
Zaļš Zaļš – Vakuumsūcējs ir gatavs darbam un savienots ar			pārsūtītāja moduli.
Dzeltens – – Akumulators ir gandrīz izlādējies
Dzeltens Dzeltens – Pārsūtītāja modulis netika atrasts
Dzeltens – Mirgo dzeltenā krāsā Gaisa plūsmas trauksme
Sarkans – – Akumulators ir tukšs, aktivizējusies aizsardzība pret			atkārtotu ieslēgšanos vai temperatūras brīdinājums vakuumsūcējam vai akumulatoram
Lēnam mirgo zilākrāsā	Lēnam mirgo zilākrāsā	– Savienojums ar pārsūtītāja moduli tiek automātiskiatjaunots pēc tam, kad ir ieslēgta automātiskāspalaišanas funkcija.
Ātri mirgo zilā krāsā 1×	mirgo zilā krāsā – Tiek meklēts un izveidots no jauna savienojums arpārsūtītāja moduli.
Mirgo zilā krāsā(2 sek.)	Mirgo zilā krāsā(2 sek.)	– Veiksmīgi izveidots savienojums ar pārsūtītāja moduli
Lēnam mirgo zilākrāsā	– – Savienojums ar mobilo gala ierīci tik automātiski		atjaunots vai notiek datu pārnese no mobilās gala ierīces.
Ātri mirgo zilā krāsā – – Tiek meklēts un izveidots no jauna savienojums armobilo gala ierīci.

Statusa josla Automātiskās

palaišanas funkcijas

rādījums ^A)

Gaisa plūsmas

trauksmes rādījums

Mirgo zilā krāsā (3 sek.)

-- Veiksmigi izveidots savienojums ar mobilo gala ierici

4× mirgo zilā krāsā (atstarpe 1,5 sek.)

-- Tiek uzsakta atiestatisana.

A)

Automātiskās palaišanas funkcija (4) iedegas tikai tad, kad ieslēdzējs/izslēdzējs (14) atrodas pozicijā

Savienojuma izveidošana ar raiditāja moduli (piederumi) (skatiet attēlu J)

Lai varētu izmantot automatiskās palaišanas funkciju, vakuumsūcējam ar Bluetooth® palīdzību ir jābūt savienotam ar pārsūtitāja moduli GCT ... (39).

Tāpēc vakuumsūcējam un pārsūtītāja modulim ir jāatrodas tuvu vienam otram.

Ja vakuumsúcēja ieslēdzējs/zslēdzējs (14) tiek pagriezts uz pozīciju 📊akuumsúcēja automātiski uzsāk pārsūtitāja moduļa meklēšanu GCT .... Statusa josla (2) un automātiskās palaišanas funkcija (4) lēnā ritmā mirgo zilā krāsā.

Atkārtota savienošana ar jau zināmu pārsūtitāja moduli: Ja vakuumsūcējs jau ir bijis savienots ar pārsūtitāja moduli GCT ..., un ja šis pārsūtitāja modulis ir gatavs darbam un sasniedzamā attālumā, tad savienojums ar šo pārsūtitāja moduli tiek automātiski atjaunots.

Jauna savienojuma izveidošana (pirmreizējs savienojums vai savienojums ar citu pārsūtītāja moduli):

- Nospiediet taustiņu savienošanai pārī (5) uz vakuumsūcēja tik ilgi, līdz statusa josla (2) ātrā ritmā mirgo zilā krāsā.

- Lieki nekavējoties nospiediet palaišanas/apturēšanas taustinu (41) uz pārsūtitāja moduļa (39) tik ilgi, līdz statusa rādījums (40) uz pārsūtitāja moduļa 2 reizes nomirgo zilā krāsā.

Veiksmīga savienojuma izveidošana:

- Statusa josla (2) un automātiskās palaišanas funkcijas (4) rādījums uz vakuumsūcēja deg zaļā krāsā.

- Statusa rādījums (40) uz pārsūtitāja moduļa vienu reizi nomirgo zaļā krāsā.

Nav iespējams izveidot savienojumu (pēc vairākām minūtēm):

- Statusa josla (2) un automātiskās palaišanas funkcijas (4) rādījums uz vakuumsūcēja deg dzeltenā krāsā.

- Statusa rādījums (40) uz pārsūtītāja moduļa deg sarkanā krāsā.

Izslēdzot vakuumsūcēju, tiek saglabāts savienojums ar pārsūtitāja moduli GCT .... Pēc atjaunotas ieslēgšanas vakuumsūcējs mēgina izveidot savienojumu ar to pašu pārsūtitāja moduli.

Savienojamības funkcijas

Ar savienojamības (Connectivity) funkciju palīdzību ir iespējama datu pārnese ar Bluetooth® starp vakuumsūcēju un noteiktu mobilo gala ierīci.

Sistēmas prasības

Mobilā gala ierīce(planšetdators,viedtālrunis)	Android 6.0 (vai augstāka)
	iOS 11 (vai augstāka)

Lai varētu izmantot savienojamības funkcijas, vispirms jums gala iekārtā jāinstalē tai atbilstoša lietotne.

Lejupielādējiet lietotni no attiecīgā programmu veikala (Apple App Store, Google Play Store).

Norāde: priekšnoteikums ir lietotāja konts attiecīgajā lietotnu veikalā.

Lietotnes nosaukums iOS/Android

Bosch Toolbox

Pēc tam lietotnē izvēlieties apakšsadaļu MyTools vai

Connectivity. Jūsu mobilās gala ierīces displejā tiek parādīti visi turpmākie soļi vakuumsūcēja savienošanai ar gala ierīci. Savienojuma izveidošana starp vakuumsūcēju un gala ierīci tiek uzsākta lietotnē. Ja statusa josla (2) uz vakuumsūcēja ātrā ritmā mirgo zilā krāsā, tad apstipriniet savienojuma izveidi, nospiežot taustinu savienošanai pārī (5). Pēc veiksmīgas savienojuma izveidošanas, statusa josla (2) 3 sek. deg zilā krāsā.

Pēc savienojuma izveidošanas starp akumulatora apgaismošanas lampu un gala ierīci un autorizācijas, ir pieejamas šādas funkcijas:

• Registracija un personalizešana
• Statusa pârbaude, brîdinājuma ziņojumu saņemšana
• Vispārēja informācija un iestatījumi
• Pārvaldība
• lestatiet aizkavēšanās laiku automātiskās palaišanas funkcijai

- Atjauniniet vakuumsūcēja Connectivity programmatūru

Atiestatišana uz rūpnicas iestatijumiem ("Reset")

Nepieciešamības gadījumā jūs varat atiestatīt saglabātos iestatījumus (aizkavēšanās laiks, savienojumi ar pārsūtītāja moduli un mobilo gala ierīci), kā arī klūdu ziņojumus. Šim

322 | Latviešu

nolūkam nospiediet taustiņu savienošanai pārī (5) tik ilgi, līdz statusa josla (2) 4 reizes nomirgo zilā krāsā ar 1,5 sek. atstarpi.

Reset var uzsākt ari lietotnē Bosch Toolbox.

Sausā uzsūkšana

▶ Vakuumsūcēju nedrīkst lietot bez filtra.

Sausajai uzsūkšanai galvenajam filtram (32) ir jābūt sausam un ir jābūt ievietotam plastmasas maisam (36) (skatīt „Plastmasas maisa ievietošana/izņemšana (sausā sūkšana) (skat. attēlu C)“, Lappuse 319).

Putekļu uzsūkšana no darbināmajiem elektroinstrumentiem (skat. attēlu K)

Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekošs gaisa apmaiņas līmenis. levērojiet attiecīgus nacionālos priekšrakstus.

Savienojiet elektroinstrumenta uzsūkšanas caurules un uzsūkšanas šlūteni (20) vai nu tieši vai ar uzsūkšanas adapteri (21) (skatīt „Uzsūkšanas adaptera vai liektās sprauslas montāža (skat. attēlu F)“, Lappuse 319).

Norāde, izmantojot uzūkšanas adapteri: ja strādājot ar elektroinstrumentiem, gaisa plūsma uzūkšanas šlūtenē ir pārāk maza (tādi ir, piemēram, figūrzāgi, slipmašīnas u.c.), tad jāatver gaisa iesūkšanas lūka (42) uz uzūkšanas adaptera (21). Tas Įaus uzlabot vakuumsūcēja un elektroinstrumenta kopējo veiktspēju. Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (42), lidz tiek atsegts maksimāls lūkas atvērums.

Putekļu uzsūkšanai urbšanas laikā varat izmantot SDS Clean adapteri (23). Šim nolūkam ievērojiet attiecīgo lietošanas rokasgrāmatu.

Ar automātiskās palaišanas funkciju vakuumsūcēju ar pārsūtitāja moduļa palīdzību (39) var automātiski ieslēgt un izslēgt kopā ar elektroinstrumentu:

- Pagrieziet ieslēdzēju/izslēdzēju (14) uz pozīciju . Automātiskās palaišanas funkcijas rādījums (4) iedegoties ziņo par ieslēgtu funkciju.

- Savienojiet vakuumsūcēju ar pārsūtitāja moduli (skatīt „Savienojuma izveidošana ar raiditāja moduli (piederumi) (skatiet attēlu J)“, Lappuse 321). Lai samontētu pārsūtitāja moduli (39) uz elektroinstrumenta, ievērojiet norādījumus pārsūtitāja moduļa lietošanas rokasgrāmatā.

- Lai ieslēgtu vakuumsūcēju, ieslēdziet savienoto elektroinstrumentu. Vakuumsūcējs sāk darboties automātiski.

▶ Pēc elektroinstrumenta ieslēgšanas pārliecinieties, ka vakuumsūcējs ir sācis darboties.

– Lai izslēgtu vakuumsūcēju, izslēdziet elektroinstrumentu. Uzsūkšana tiks pabeigta iestatītajā aizkavēšanas laikā. Aizkavēšanas laikā tiek iesūkti uzsūkšanas šļūtenē atlikušie puteklj. Aizkavēšanās laiku varat iestatīt lietotnē Bosch Toolbox.

Gaisa plüsmas trauksme

Gaisa plūsmas trauksme tiek automātiski aktivizēta, lidzko gaisa plūsma pārsniedz iestatīto zemāko robežvērtību. Gaisa plūsmas trauksmes gadījumā gaisa plūsmas rādījums (1) mirgo dzeltenā krāsā un statusa josla (2) deg dzeltenā krāsā. Izslēdziet vakuumsūcēju un novērsiet trauksmes cēloni.

Pēc katra soļa, ieslēdzot vakuumsūcēju, pārbaudiet, vai vēl joprojām ir aktīva gaisa plūsmas trauksme. Ja tas notiek, izslēdziet vakuumsūcēju un veiciet tālākos pasākumus. Rīkojieties sekojoši:

– Pärbaudiet, vai pieslēgtajā elektroinstrumentā ir pietiekama gaisa plūsma. Pilnībā atveriet gaisa ieplūdes atveri (42), kas atrodas uz uzsūkšana adaptera (21) vai gaisa ieplūdes atveri uz elektroinstrumenta.

– Pārbaudiet sava akumulatora uzlādes pakāpi. Ja akumulators ir gandrīz izlādējies, uzlādējiet vai nomainiet to.

- Pärbaudiet plastmasas maisu (36). Ja tas ir pilns, nomainiet to.

– Atvienojet uzsūkšanas šlūteni (20) no vakuumsūcēja. Ja tas deaktivizē gaisa plūsmas trauksmi, pārbaudiet uzsūkšanas šlūteni (20), vai tā nav saliekta un novērsiet iesūktos netīrumus šlūtene vai samontētajās sprauslās.

- Aktivizējiet manuālo filtra tīrīšanu (skatīt „Manuāla filtra tīrīšana“, Lappuse 322).

– Iztīriet galveno filtru (32) (skatīt „Filtra tīrīšana vai nomaina“, Lappuse 323).

- Nomainiet galveno filtru (32).

Ja neviens no pasākumiem nav novērsis problēmu, vērsieties pilnvarotā Bosch klientu apkalpošanas centrā.

Manuāla filtra tīrīšana

▶ Veiciet filtra tirišanu tikai tad, ja vakuumsūcējs ir izslēgts un turbīna nedarbojas.

Automātiskās filtra tīrīšanas funkcija jāaktivizē, vēlākais, tad, ja uzsūkšanas jauda klūst nepietiekama.

Filtrā tīrīšanas biežums ir atkarīgs no uzsūcamo putekļu daudzuma un tipa. Regulāri pielietojot elektromagnētisko filtra tīrīšanas sistēmu, ilgāk saglabājas augsta putekļu uzsūkšanas jauda.

Lai veiktu filtra tirišanu, atveriet un aizveriet akumulatora nodalijuma vâku (18). Lîdz ar to filtrs tiek pakļauts vibrācijām. Vairākkārtēja atvēršana un aizvēršana (līdz 3×) pastiprina tirišanas efektu.

Noskenējot šo kvadrātkodu, jūs atradīsiet video, kā veikt manuālo tīrīšanu.

Elektrostatiskā izlāde

Uzsükšanas laikā putekļu berzes dēļ uzsükšanas šļūtenē un piederumos veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un ķermeņa jūtīguma).

Šis vakuumsūcējs ir aprīkots pēc standarta nosacījumiem ar vadītspējīgu uzsūkšanas šļūteni (20). Šī uzsūkšanas šļūtene

(20) ir elektriski savienota ar šlūtenes savienotāju (10) ar tvertnes turētāju (33). Pieskaroties ar uzsūkšanas šlūteni (20) grīdai, ir iespējama elektrostatiska izlāde.

Mitrā uzsūkšana

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus škīdrumus, piemēram, benzīnu, eļļu, spirtu vai škīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus puteklus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Puteklī, izgarojumi vai škīdrumi var uzliesmot vai sprāgt.
▶ Vakuumsūcēju nedrikst lietot bez filtra.

Norāde: nonemot un novietojot vakuumsūcēja virsējo daļu (15), uzmanieties, lai maisiņa turētāja stieņi (33) netiktu saliekti vai salauzti.

Pirms mitrās uzsūkšanas (skat. attēlu L)

Iztukšojiet tvertni (12) un iznemiet plastmasas maisu (36). Nospiediet uz ierobēm (43) ① un iznemiet tvertnes turētāju (33) ②.

Mitrās uzsūkšanas laikā un pēc tās

Vakuumsūcējs ir aprīkots ar pludinu (44). Ja tvertne ir piepildijusies līdz maksimālajam limenim, uzsūkšana tiek pārtraukta. Iztukšojiet tvertni (12).

Norāde: ja tvertne (12) tuvākajā laikā netiek iztukšota, galvenais filtrs (32) piepildās ar škidrumu. Tādā gadījumā izņemiet galveno filtru (32) un iztukšojiet arī to (skatīt „Filtra tīrīšana vai nomaina“, Lappuse 323). Pēc darba beigām, lai novērsu pelējuma veidošanos, noņemiet vakuumsūcēja augšējo daļu (15) un galveno filtru (32) un ľaujiet tiem labi izžūt.

Apkalpošana un apkope

Apkope un tirišana

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Sāds piesardzības pasākums ľauj novērst vakuumsūcēja nejaušu ieslēgšanos.
Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm.
▶ Veicot putekļu savācēja apkalpošanu un tīrīšanu, nēsājiet putekļu aizsargmasku.

Laiku pa laikam notīriet vakuumsūcēja korpusu ar mitru audumu.

Ja uzlādes kontakti ir netīri, notīriet tos ar sausu audumu.

Netiriet vakuumsūcēju ar saspiestu gaisu. Filtrs vai citi komponenti var tikt bojāti.

Vismaz reizi gadā ražotājam vai apmācītai personai jāveic vakuumsūcēja tehniskā pārbaude (piem., jāpārbauda, vai filtrs nav bojāts, vai vakuumsūcējs ir hermētisks un vai kontroles ierīces darbojas pareizi).

Tirišana un apkope pēc veselībai kaitīgu vielu sūkšanas

• Uzskatiet visas detaļas, kas var būt nonākušas saskarē ar veselībai kaitīgām vielām, par piesārņotām.
• Pirms vakuumsūcēja aiznešanas prom no vietas, kur atradās veselībai bīstamās vielas, rūpīgi nosūciet, noslaukiet vai izolējiet vakuumsūcēja ārējo virsmu.
• Tiriet, demontējiet un apkopiet vakuumsūcēju tikai tad, ja tas ir iespējams bez bistamības jums un citām personām. Veicot apkopi un tīrīšanu, valkājiet individuālos aizsarglidzekļus. Veiciet darbus labi vēdinātā telpā.
• Pirms izjaukšanas vispirms notiriet vakuumsūcēja ārējo virsmu.
• Visas vakuumsūcēja daļas, kuras nevar pienācīgi iztīrīt, izmetiet, pirms tam ievietojot necaurlaidīgos maisiņos. levērojiet spēkā esošos noteikumus par šādu atkritumu utilizāciju.
  – Pēc darbu pabeigšanas notīriet apkopes zonu.

Tvertnes tirišana

Laiku pa laikam iztīriet tvertni (12), lietojot tirdzniecībā pieejamu neabrazīvu tīrīšanas līdzekli, un tad ľaujiet tai izžut.

Filtrā tīrīšana vai nomaiņa

Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru.

Ja filtrs ir bojāts, nekavējoties to nomainiet.

• Atveriet aizdares (13) un noņemiet vakuumsūcēja augšējo daļu (15).
• Satveriet galveno filtru (32) aiz gala (nevis aiz lamelēm). Pagrieziet to līdz atdurei griešanas virzienā Gun izņemiet to (skat. attēlu M).
• Sausam filtram: Izkratiet galveno filtru (32) piemērotā atkritumu tvertnē. Sekojiet, lai netiktu bojātas filtra ieloces.
  Lai nodrošinātu maksimālu uzsūkšanas jaudu, iztīriet filtra ieloces ar mīkstu suku. vai
  Mitram filtram: Izskalojiet galveno filtru (32) ar tekošu üdeni un tad laujiet tam izžut.
  vai Nomainiet bojāto galveno filtru (32).
• Pārvelciet galveno filtru (32) pāri filtra grozam (34) un pagrieziet to līdz atdurei griešanas virzienā filtra turētājā (35) (skat. attēlu B).
• Novietojiet atpakal vakuumsūcēja augšējo daļu (15) un noslēdziet aizdares (13).
  Uzmanieties, lai aizdares ir droši fiksējušās.

Ritenišu nomaiņa (skatiet attēlu N)

Izmantojiet tikai ritenišus, kas atbilst EN 12529 (nostiprināšanas stiena diamets 11 mm).

Pirms puteklsücëja lietošanas pärbaudiet, vai ritenišu bremzes funkcionë.

Ja nevelaties pārvietot vakuumsūcēju, izmantojiet bremzes.

324|Latviešu

Uzsūkšanas šlūtenes remonts

Jūs varat saisināt bojāto uzsūkšanas šlūteni (20) un turpināt to izmantot.

▶ Šlūtenes remonta laikā nēsājiet cīmdus. Pastāv savainojumu risks.

Uzsūkšanas šlūtenes remonts vakuumsūcēja pusē (skat. attēlu O-P):

• Atvienojiet fiksācijas gredzenu (49) šlūtenes caurulēm (47), ar skrūvgriezi piespiežot fiksācijas skavas uz iekšu.
• Atvelciet fiksācijas gredzenu (49) aiz bojātās vietas ①.
• Noskrūvējiet blivējuma uzmavu (48) ②.
• Nogrieziet uzsūkšanas šlūteni (20) aiz bojātās vietas (skat. attēlu P).

• Atkal uzskrūvējiet blīvējuma uzmavu (48) ③.

• lebīdiet uzsūkšanas šlūtenes galu šlūtenes caurulē (47) ④.
  – Uzbīdiet fiksācijas gredzenu (49) uz šlūtenes caurulēm (47), līdz tad dzirdami nofiksējas ⑤.

Uzsükšanas šlūtenes remonts elektroinstrumenta/sprauslas pusē (skat.attēlu Q):

• Noskrūvējiet blīvējuma uzmavu (50) ①.
• Nogrieziet uzsūkšanas šlūteni (20) aiz bojātās vietas ②.
• Atkal uzskrūvējiet blivējuma uzmavu (50) ③.

Tvertnes turētāja stiprinājuma remonts (skat.attēlu R)

Ja ierobes (43) uz tvertnes turētāja (33) ir bojātas, tvertnes turētāju var pastāvīgi pieskrūvēt pie vakuumsūcēja augšējas daļas ar tirdzniecībā pieejamām 11 mm Phillips P4 skrūvēm. Ja ir tvertnes turētāja (33) kontakts ar atsperi (51), elektrostatiskās izlādes vadītspēja tiek saglabāta.

Darbības traucējumu novēršana

Klūme Cēlonis Klūmju novēršana
Negriežas uzsūkšanas turbīna.	Akumulators (31) gandrīz izlādējies	Nomainiet vai uzlādējiet akumulatoru
	Nostrādājusi aizsardzība pret atkārtotu ieslēgšanos	Vispirms pagrieziet ieslēdzēju/izslēdzēju0 pozicijā, pēctam1 pozicijā
	leslēdzējs/izslēdzējs (14) atrodas pozicijā, bet nav savienots ar pārsūtītāja moduli GCT ...	Pagrieziet ieslēdzēju/izslēdzēju uz1 poziciju
Uzsūkšanas turbīna izslēdzas.	Tvertne (12) ir pilna	Iztukšojiet tvertni
Pēc tvertnes iztukšošanas uzsūkšanas turbīna vairs negriežas.	Nepieciešams veikt Reset (aiestatīšana)	Izslēdziet vakuumsūcēju, izņemiet akumulatoru (31), nogaidiet 5 sek., ievietojiet akumulatoru un ieslēdziet vakuumsūcēju
Vakuumsūcējs ieslēdzas pārāk vēlu pie automātiskās palaišanas funkcijas.	Iestatīts pārāk liels aizkavēšanās laiks	Samaziniet aizkavēšanās laiku lietotnē Bosch Toolbox (min. aizkavēšanās laiks: 6 sek.)
Samazināta uzsūkšanas jauda.	Plastmasas maiss (36) ir pilns	Nomainiet plastmasas maisu
	Uzsūkšanas sprausla, uzsūkšanas caurule (29) vai uzsūkšanas šljūtene (20) ir nosprostota	Iznemiet nosprostojumu
	Galvenais filtrs (32) netīrs vai bojāts	Veiciet manuālu filtra tīrīšanu, iztīriet vai nomainiet galveno filtru
	Galvenais filtrs (32) neiegulas filtra turētājā (35)	Pareizi ievietojiet galveno filtru
	Vakuumsūcēja augšējā daļa (15) pareizi neiegulas	Pareizi novietojiet vakuumsūcēja augšējo daļu un noslēdziet aizdares (13)
Sausās uzsūkšanas laikā izdalās putekļi	Nepareizi ievietots galvenais filtrs (32)	Pārbaudiet, vai galvenais filtrs ir pareizi samontēts
	Bojāts galvenais filtrs (32)	Nomainiet galveno filtru
Mitrās uzsūkšanas laikā izdalās putekļi	Grozs (44) ir blokēts	Regulāri pārbaudiet uzpildes līmeni un savlaicīgi iztukšojiet tvertni (12)Noslaukiet filtra grozi ar mitru drānu, filtra grozu iztīriet, viegli pakratot vakuumsūcējuJa filtra korpus s un filtra grozs ir spēcīgi piesārņoti, vērsieties pilnvarotā Bosch klientu apkalpošanas centrā.
Aktivizēts temperatūras brīdinājums (statusa josla (2) deg sarkanā krāsā)	Akumulators (31) vai motors ir pārkarsis	Izslēdziet vakuumsūcēju, izņemiet akumulatoru, ľaujiet akumulatoram un vakuumsūcējam atdzist
Nostrādājusi gaisa plūsmas trauksme (gaisa plūsmas trauksmes indikators (1) mirgo dzeltenā krāsā)		Sekojiet norādījumiem attiecīgajā nodalā (skatīt „Gaisa plūsmas trauksme“, Lappuse 322).
Nevar veikt manuālu filtra tīrīšanu.		Vērsieties pilnvarotā Bosch - klientu apkalpošanas centrā.
Elektrostatiskā izlāde Pārtraukta elektrostatiskā uzlāde		Uzmanieties, lai darbības laikā uzsūkšanas šļūtene (20) vienmēr pieskartos grīdaí.Pārbaudiet, vai ir nevainojams atsperes (51) kontakts ar tvertnes turētāju (33).Nepieciešamības gadījumā saremontējiet tvertnes turētāja stiprinājumu (skatīt „Tvertnes turētāja stiprinājuma remonts (skat.attēlu R)“, Lappuse 324).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma markējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtijuma iesaiņošanas un marķešanas noteikumi. Tāpēc sūtijumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet vakuumsūcēju un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas uzsūkšanas ierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 325).

Lietuvių k.

jāroyīqī hāi shārīqī rā bīdōn bātīqī qāil Bosch shārīqī mī qīroshī. mī tūanīd aiz rōuī bīstē bīndī mūtojī shōyīd kēh āya bātīqī qāil shārīqī hmraḥ jāroyīqī shāmārīqī shādēa asit yā qīir.
