Produkta veids	Barošanas bloks Bosch C-EXACT elektriskajām skrūvgriezējām
Modelis	PUCEXACT 3
Zīmols	Bosch
Atbilstoša lietošana	Bosch C-EXACT sērijas industriālo taisno skrūvgriežu barošana slēgtās telpās
Savienojuma spraudņu skaits	3
Ieejas spriegums	100-240 V AC
Ieejas frekvence	50/60 Hz
Ieejas jauda	400 W (0,54 ZS)
Izejas spriegums	36 V līdzstrāva
Izejas strāva	6,7 A
Svars (atbilstoši EPTA 01/2014)	2,6 kg
Aizsardzības klase	I (ar zemējumu)
Darba temperatūra	-5 °C līdz +50 °C
Uzglabāšanas temperatūra	-20 °C līdz +70 °C
Gaisa relatīvais mitrums	20-95 % (bez kondensāta)
Indikatori	Darba statusa LED (zaļš) un traucējuma LED (sarkans)
Aizsardzība pret pārslodzi	Jā, ar sarkanu LED signālu (tikai PUCEXACT 1 modelim)
Apkope un tīrīšana	Pirms tīrīšanas atvienot; tīrīt savienojumus ar sausu, neplūksnu drānu
Elektriskā drošība	Izmantot kontaktligzdu ar zemējumu; nelietot sprādzienbīstamā vidē
Rezerves daļas un remontējamība	Remonts tikai Bosch pilnvarotā darbnīcā; barošanas kabeli var nomainīt Bosch
Vispārīga informācija	Instrukcija pieejama vairākās valodās; Bosch klientu apkalpošana: 0811360122

Bieži uzdotie jautājumi - PUCEXACT 3 BOSCH

Kam paredzēts barošanas bloks PUCEXACT 3 ?

Barošanas bloks PUCEXACT 3 ir paredzēts Bosch C-EXACT sērijas industriālo taisno skrūvgriežu barošanai. Tas nodrošina 36 V līdzstrāvas spriegumu un ļauj vienlaikus pieslēgt līdz trim skrūvgriežiem.

Kā pieslēgt skrūvgriezi PUCEXACT 3 ?

Ievietojiet ierīces kabeli savienojuma spraudnī, saskaņojot savienotāja rievu ar spraudņa izciļņu. Pieskrūvējiet uzmavu pulksteņrādītāja virzienā, lai fiksētu. Vienmēr vispirms pievienojiet skrūvgriezi blokam, pirms to pievienojat tīklam.

Kādi drošības noteikumi jāievēro ?

Izmantojiet pareizi iezemētu kontaktligzdu. Nelietot sprādzienbīstamā vidē. Pirms tīrīšanas izslēdziet barošanu. Remontu veic tikai Bosch pilnvarots speciālists. Neatveriet barošanas bloku paši.

Ko darīt, ja iedegas sarkanā LED (traucējums) ?

Modelī PUCEXACT 1 sarkana LED norāda uz pārslodzi. Izslēdziet skrūvgriezi un bloku, pārbaudiet kabeļa un skrūvgrieža stāvokli. Ja pēc atkārtotas ieslēgšanas LED joprojām deg, bloks ir bojāts; sazinieties ar Bosch pēcpārdošanas servisu.

Kā tīrīt barošanas bloku ?

Pirms tīrīšanas atvienojiet bloku no tīkla. Izmantojiet sausu, neplūksnu drānu, lai tīrītu savienojuma spraudņus un ventilācijas atveres. Nelietojiet abrazīvus līdzekļus vai šķīdinātājus.

Cik skrūvgriežus var pieslēgt PUCEXACT 3 ?

PUCEXACT 3 ir aprīkots ar 3 savienojuma spraudņiem, tāpēc tas var vienlaikus barot līdz trim C-EXACT skrūvgriežiem.

Kāds ir izvades spriegums un strāva ?

Izejas spriegums ir 36 V līdzstrāva un maksimālā izejas strāva ir 6,7 A modelim PUCEXACT 3.

Vai es varu izmantot barošanas bloku ārpus telpām ?

Nē, barošanas bloks ir paredzēts lietošanai tikai slēgtās telpās. Tas nedrīkst tikt pakļauts lietus vai pārmērīgam mitrumam.

Kā kopt barošanas kabeli ?

Nepakļaujiet kabeli bojājumiem. Turiet to prom no karstuma, eļļas un asām malām. Bojājuma gadījumā nomaiņu drīkst veikt tikai Bosch vai pilnvarotā darbnīcā.

Kā izmest barošanas bloku pēc tā kalpošanas beigām ?

Neizmest ierīci kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas direktīvu 2012/19/ES, nododiet to savākšanas punktā elektrisko un elektronisko iekārtu atkritumu pārstrādei.

LIETOŠANAS INSTRUKCIJA PUCEXACT 3 BOSCH

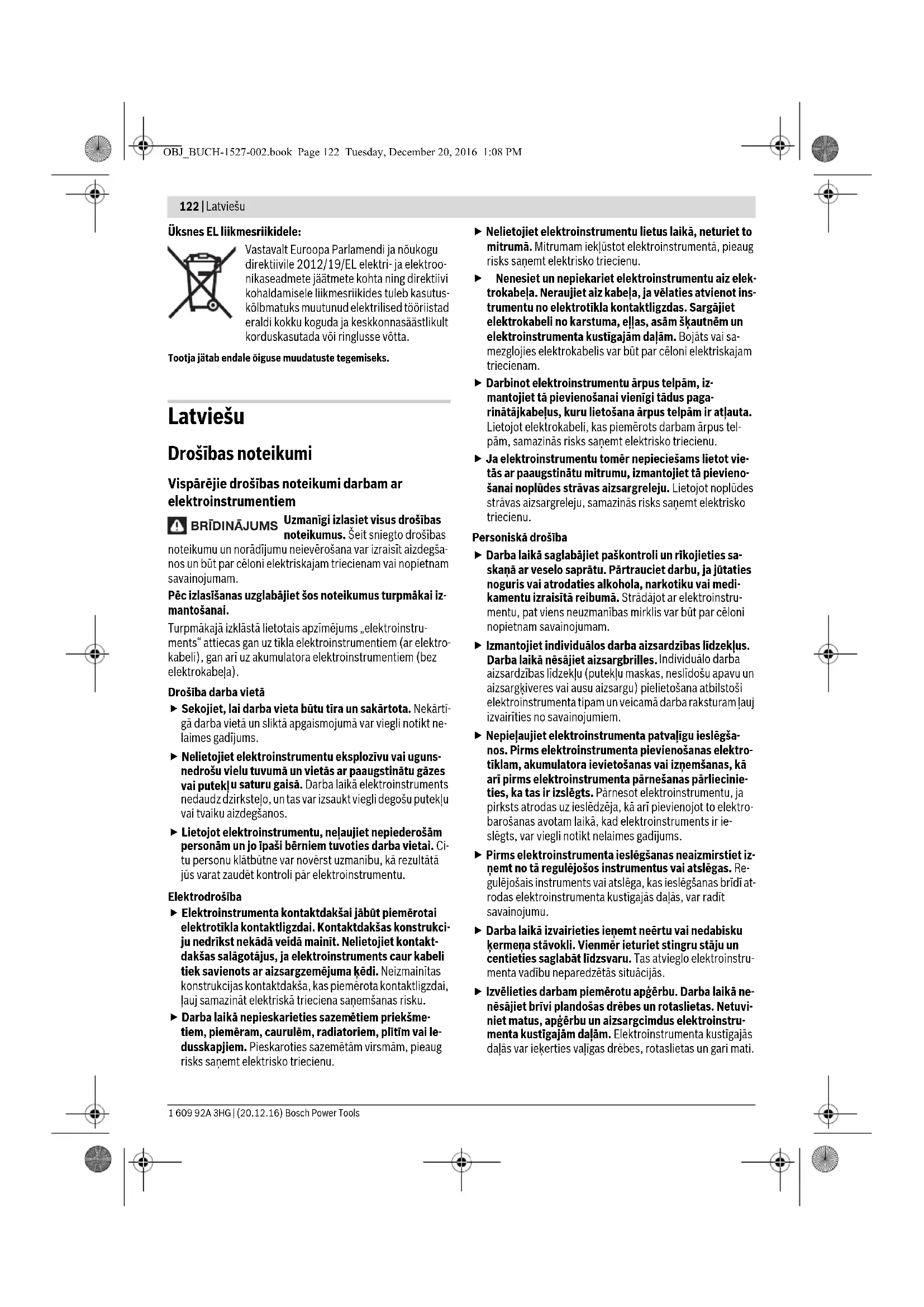

Latviešu Lappuse 122

Lietuviskai. Puslapis 127

141

3

4

Deutsch|5

Deutsch

Sicherheitshinweise

V Volts Elektriskais spiregums
A	Ampērs	Elektriskā strāva
W	vats	Jauda
Zs	zirgpēks
Hz Hercs Frekvence
-	Lidzstrāva	Strāvas un spireguma veids
DC	direct current
~	Vienfāzu main-strāva	Strāvas un spireguma veids
AC	alternatingcurrent

124|Latviešu

Simbols Nozīme

+	Aizsardzibasklase Ipec DIN:ar aizsargzemjumu(aizsargzemjuma vadu)	Izstrādājūmī, kas atbilst aizsardzibas klasei I, zināmos gadijumos jāiezemē.
CE	CE apzimējums	Ar CE apzimējumuirma Bosch appliecina izstrādājumaat bilstibu Eiropas Kopienadirektivām
SA	CSA pārbaudeszime	Izstrādājūmus, kas markēti arso pa rbaudes zimi, ir pārbaudijusi institūcija „CanadianStandards Association“ un atzinusi tos par atbilstošiemKanādā un ASV spēkā esoṣajiem drośības un veiktspējasstandartiem.
!	Bridinoşa zime	Norādijums lietotājam, kā pa-rezi apieties ar izstrādājumu,vai brīdinājums par briesmām.
	Norādoşa zime	Norādijums lietotājam, kā pa-rezi apieties ar izstrādājumu,piemēram, par tā lietošanu tel-pās, izlasīt lietošanas pamāci-bu vai neizmest noliétoto iz-strādājumu sadzives atkritumutvertnē.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Lūdzam atvērt atlokamo lappusi ar tīkla elektrobarošanas avota attēlu un turēt to atvērtu laikā, kamēr tiek lasīta lietošanas pamācība.

Pielietojums

Tīkla elektrobarošanas avots ir paredzēts vienīgi Bosch sērijas C-EXACT rūpniecisko taisno skrūvgriežu darbināšanai telpās.

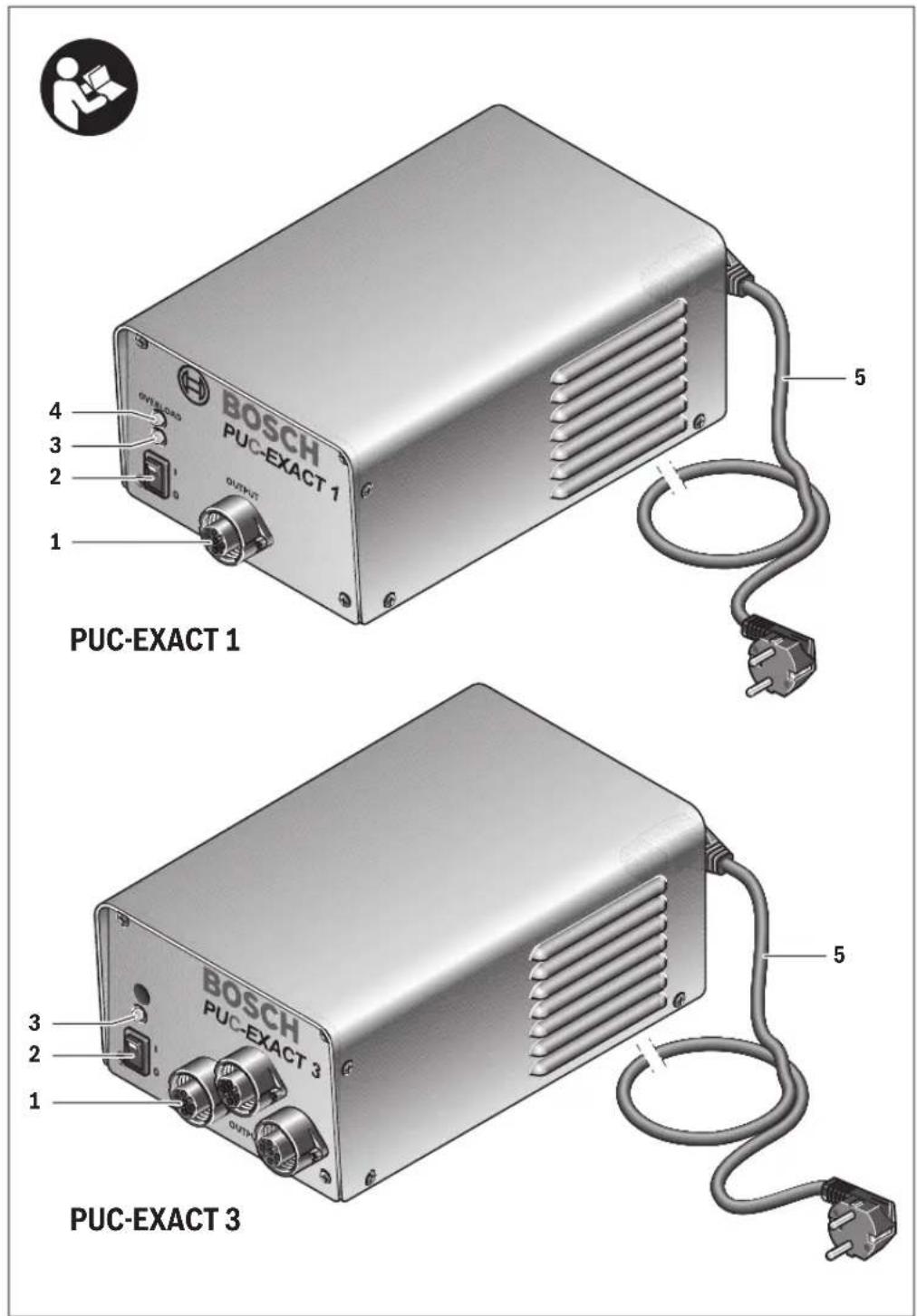

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst grafiskajā lapā parādītajam tīkla elektrobarošanas avota attēlam.

1 Kontaktligzda uz tīkla elektrobarošanas avota PUC-EXACT 2 Ieslēdzējs 3 Mirdzdiode darba gatavības indikācijai 4 Mirdzdiode kļūmes indikācijai (pārslodze) (PUC-EXACT 1) 5 Elektrotīkla kabelis 6 Kontaktspraudnis uz instrumenta kabeļa 7 Instrumenta kabelis pievienošanai tīkla elektrobarošanas avotam PUC-EXACT 8 Instrumenta kabeļa 7 kontaktspraudņa grope 9 Elektrotīkla kabeļa kontaktspraudnis 10 Kontaktligzda elektrotīkla kabeļa pievienošanai 11 Elektrotīkla kabeļa kontaktdakša 12 Skrūvgrieža ieslēdzējs (sviras veida)

Attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā.

Tehniskie parametri

Tikla elektrboşanas avots		PUC-EXACT 1	PUC-EXACT 3
Izstrădăjuma numurs		0 602 495 001	0 602 495 003
Kontaktligzdu skaits		1	3
Elektroboşana (mainstrăva)
- ieejas sprieɡums	V	100-240	100-240
- patērējamă jauda	W	400	400
	Zs	0,54	0,54
- Elektrotikla frekvence	Hz	50/60	50/60
Izeja (līdzstrăva)
- Izejas spriegums	V	36	36
- izejas străva	A	11	6,7
Uzglabăşanas temperatūră	°C	-20...+70	-20...+70
	°F	-4...+158	-4...+158

Latviešu | 125

Tikla elektrarobosanas avots			PUC-EXACT 1	PUC-EXACT 3
Darba temperatūr	°C		-5...+50	-5...+50
	°F		+23...+122	+23...+122
Relativais gaisa mitrums	%	2	0 -kondensacdjas	20-95 bešmitruma b kondensacdjas
Svars atbilstoşi EPTA-Procedure 01:2014	kg		2,6	2,6
	Ibs		5,7	5,7
Elektroaizsardzibas klase			±/1/I	±

Montāža

Darba un uzglabāšanas apstākļi

Tīkla elektrobarošanas avots ir paredzēts vienīgi profesionālai izmantošanai telpās.

To var nostiprināt nekustīgi vai novietot uz līdzenas, nedegošas darba virsmas.

Lai izstrādājums nevainojami darbotos, ievērojiet norādījumus attiecībā uz darba temperatūru un gaisa mitrumu (skatīt sadaļu „Tehniskie parametri" lappuse 124).

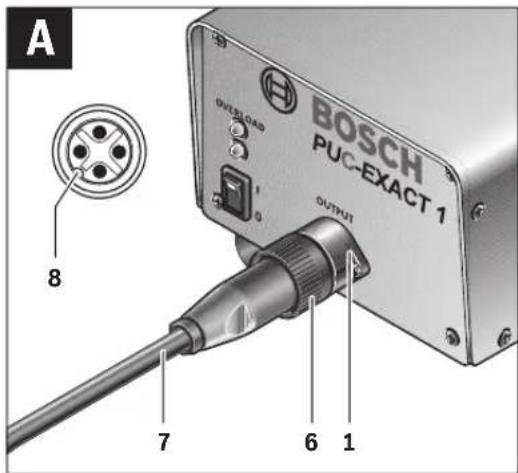

Skrūvgrieža pievienošana (attēls A)

Izmantojiet vienīgi oriģinālo kabeli! Ik reizi pirms lietošanas pārbaudiet, vai instruments, tīkla kabelis un kontaktspraudnis nav bojāti. Kabeli nedrīkst remontēt, bet tas ir jānomaina.

Vienmēr pievienojiet elektroinstrumentu tīkla elektrobarošanas avotam PUC-EXACT, pirms elektrobarošanas avots tiek pievienots elektrotīklam.

Pievienojiet instrumenta kabeli 7 kontaktligzdai 1, kas izvietota uz tikla elektrobarošanas avota PUC-EXACT. Sekojiet, lai instrumenta kabela kontaktspraudņa grope 8 atbilstu tikla elektrobarošanas avota kontaktligzdas izcilnim. Uzskrūvējiet kontaktspraudņa 6 uzgriezni uz tikla elektrobarošanas avota kontaktligzdas, griežot to pulksteņa rādītāju kustības virzienā.

Skrūvgrieža atvienošana no tikla elektrobarošanas avota

Noskrūvējiet kontaktspraudņa 6 uzgriezni no tikla elektrobarošanas avota kontaktligzdas 1, griežot to pretēji pulksteņa rādītāju kustības virzienam, un izvelciet instrumenta kabeli 7 no kontaktligzdas.

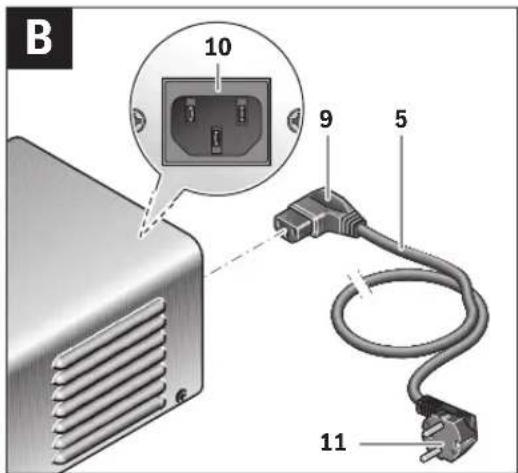

Pievienošana elektrotīklam (attēls B)

Pievadiet pareizu elektrotīkla spriegumu! Spriegumam energoapgādes sistēmā jāatbilst vērtībai, kas norādīta uz tikla elektrobarošanas avota marķējuma plāksnītes.

Elektrobarošanas avota pievienošanai elektrotīklam izmantojiet vienīgi jūsu elektrotīklam piemērotu kabeli. Ja nepieciešams, nomainiet standarta komplektā piegādāto elektrotīkla kabeli, kas piemērots kontaktligzdai ar aizsargzemējuma kontaktu, pret jūsu elektrotīklam piemērotu kabeli.

Lietojot elektrisko taisno skrūvgriezi ar sviras veida ieslēdzēju, sekojiet, lai skrūvgriezis nebūtu novietots uz ieslēdzēja sviras brīdī, kad tikla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotīklam. Tas ļaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Lietojot elektrisko taisno skrūvgriezi ar aksiālā spiediena ieslēdzēju, sekojiet, lai skrūvgriezim neiedarbotos aksiālais spiediens brīdī, kad tikla elektrobarošanas avots PUC-EXACT tiek pievienots elektrotīklam. Tas ļaus novērst elektroinstrumenta nejaušu ieslēgšanos.

Vispirms pievienojiet kontaktspraudni 9 uz elektrotīkla kabeļa 5 kontaktligzdai 10 uz tikla elektrobarošanas avota PUC-EXACT. Tagad tikla elektrobarošanas avotu PUC-EXACT var pievienot energoapgādes sistēmai, pievienojot elektrotīkla kabeļa kontaktdakšu 11 elektrotīkla kontaktligzdai, kas apgādāta ar aizsargzemējuma kontaktu.

Lai izvairītos no elektriska trieciena, vienmēr vispirms pievienojiet elektrotīkla kabeli tikla elektrobarošanas avotam PUC-EXACT un tikai pēc tam pievienojiet elektrotīkla kabeļa kontaktdakšu 11 elektrotīkla kontaktligzdai.

Atvienošana no elektrotīkla

Vispirms izvelciet elektrotīkla kabeļa kontaktdakšu 11 no elektrotīkla kontaktligzdas. Tad izvelciet elektrotīkla kabeļa kontaktspraudni 9 no tikla elektrobarošanas avota kontaktligzdas 10.

Lai izvairītos no elektriska trieciena, vienmēr vispirms atvienojiet elektrotīkla kabeli no elektrotīkla kontaktligzdas.

Lietošana

Uzsākot lietošanu

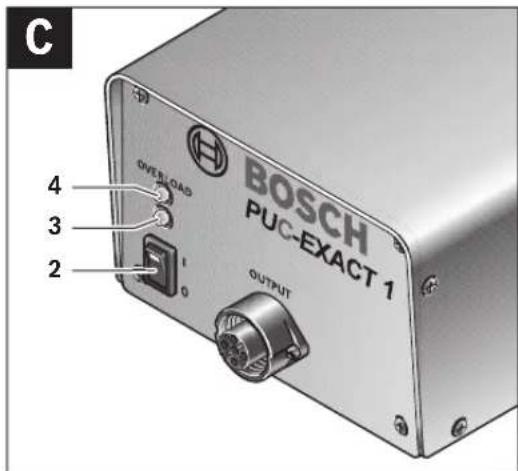

Tīkla elektrobarošanas avota PUC-EXACT ieslēgšana un izslēgšana (attēls C)

Vispirms jāieslēdz tīkla elektrobarošanas avots PUC-EXACT, un tikai pēc tam var ieslēgt elektroinstrumentu C-EXACT (skatīt sadaļu, Pievienošana elektrotīklam, 125. lpp.).

Lai ieslēgtu tīkla elektrobarošanas avotu, nospiediet tīkla elektrobarošanas avota ieslēdzēju 2 pret apzīmējumu 1. Zaļā LED indikatora 3 iedegšanās norāda, ka tīkla elektrobarošanas avots ir gatavs darbam.

PUC-EXACT 1: LED indikatora 4 iedegšanās norāda, ka pastāv kļūme.

Lai izslēgtu tīkla elektrobarošanas avotu, nospiediet elektrobarošanas avota ieslēdzēju 2 pret apzīmējumu 0.

Lai taupītu enerģiju, ieslēdziet tīkla elektrobarošanas avotu tikai tad, ja vēlaties to lietot.

126 | Latviešu

Elektroinstrumenta ieslēgšana un izslēgšana

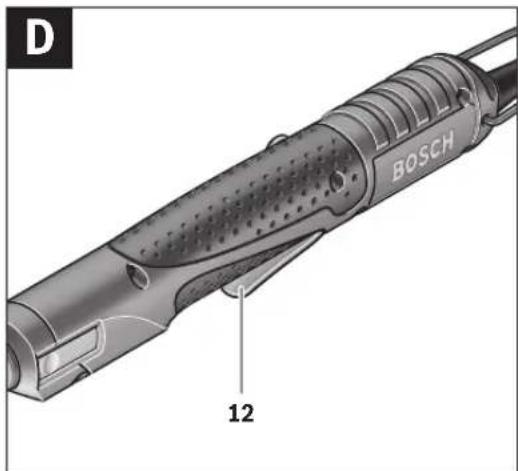

Elektrisks taisnais skrūvgriezis ar sviras veida ieslēdzēju (attēls D)

Lai ieslēgtu elektroinstrumentu, līdz galam nospiediet ieslēdzēju 2.

Elektroinstruments automātiski izslēdzas, līdzko tā griezes moments sasniedz izvēlēto vērtību.

Priekšlaicīgi atlaižot ieslēdzēju 2, netiek sasniegta iestatītā griezes momenta vērtība.

Elektrisks taisnais skrūvgriezis ar aksiālā spiediena ieslēdzēju

Lai ieslēgtu elektroinstrumentu, novietojiet tajā iestiprināto darbinstrumentu uz skrūves galvas un viegli piespiediet skrūvgriezi aksiālā virzienā.

Elektroinstruments automātiski izslēdzas, līdzko tā griezes moments sasniedz izvēlēto vērtību.

Ja skrūvgrieža slodze priekšlaicīgi samazinās, piemēram, tad, ja darbinstruments noslīd no skrūves galvas, izvēlētais griezes moments netiek sasniegts.

Norādījumi darbam

Darba laikā sekojiet, lai tīkla elektrobarošanas avots nejauši netiktu nogrūsts no galda vai citas darba virsmas, uz kuras tas ir novietots. Piestipriniet elektrobarošanas avotu pie sienas vai arī novietojiet tam pievienotos kabeļus tā, lai aiz tiem nejauši nevarētu aizķerties kāja.

Pārbaudiet skrūvgriezi un tā kabeli. Nomainiet bojātās daļas.

Tad no jauna ieslēdziet tīkla elektrobarošanas avotu un skrūvgriezi.

Ja pēc tam mirdzdiodes indikators 4 vēl joprojām iedegas, tas liecina par bojājumu elektrobarošanas avotā. Šādā gadījumā nogādājiet to remontam Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Pirms tīrīšanas atvienojiet tīkla elektrobarošanas avotu PUC-EXACT no elektrotīkla. Tas ļaus novērst elektriskā trieciena risku. Tīkla elektrobarošanas avota izslēgšana tam nav pietiekama.

Tīkla elektrobarošanas avotam nav nepieciešama apkalpošana. Uzturiet ierīci un tās ventilācijas atverumus tīrus un nosegtus.

Regulāri attīriet tīkla elektrobarošanas avota kontaktligzdas, savienotājus un kontaktdakšas no putekļiem un netīrumu daļiņām, izmantojot šim nolūkam sausu, neplūksnainu auduma gabaliņu; tīrīšanas laikā elektrobarošanas avotam jābūt atvienotam no elektrotīkla.

Ja nepieciešams nomainīt elektrotīkla kabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai Bosch pilnvarotā elektroinstrumentu remonta darbnīcā, jo tā tiks saglabāts vajadzīgais darba drošības līmenis.

Uzticiet instrumenta tehnisko apkalpošanu un remontu tikai kvalificētiem speciālistiem. Tikai tā tīkla elektrobarošanas avotam iespējams saglabāt nepieciešamo darba drošības līmeni. Bosch pilnvarotā remonta darbnīcā šie darbi tiks veikti ātri un kvalitatīvi. Atbrīvojoties no izlietotajām smērvielām un tīrīšanas līdzekļiem, ievērojiet ar apkārtējās vides aizsardzību saistītos apsvērumus. Ievērojiet spēkā esošos priekšrakstus un noteikumus.

Piederumi

Lai pilnā apjomā iepazītos ar Bosch augstas kvalitātes papildpiederumu klāstu, atveriet interneta vietnes www.boschpt.com un www.boschproductiontools.com vai griezieties tuvākajā specializētajā tirdzniecības vietā.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais tīkla elektrobarošanas avots, tā piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos tīkla elektrobarošanas avotus sadzīves atkritumu tvertnē!

Tikai ES valstīm

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Tiesības uz izmaiņām tiek saglabātas.
