| Produkta veids | Bezvada daudzfunkciju instruments |
| Zīmols | Bosch |
| Modelis | GOP 18V-34 Professional |
| Nominālais spriegums | 18 V |
| Tukšgaitas ātrums | 10 000 – 20 000 apgr./min |
| Svārstību leņķis | 1,7° (pa kreisi/pa labi) |
| Svars (saskaņā ar EPTA) | 1,5 – 2,6 kg (atkarībā no akumulatora) |
| Saderīgi akumulatori | GBA 18V..., ProCORE18V... |
| Saderīgi lādētāji | GAL 18..., GAX 18..., GAL 36... |
| Uzlādes temperatūra | 0 °C līdz +35 °C |
| Lietošanas temperatūra | –20 °C līdz +50 °C |
| Skaņas spiediena līmenis | 80 dB(A) (nenoteiktība K=3 dB) |
| Vibrācijas (slīpēšana) | 4,1 m/s² (K=1,5 m/s²) |
| Galvenie pielietojumi | Zāģēšana, slīpēšana, skrāpēšana, šuvju tīrīšana |
| Piederumu stiprināšanas sistēma | Starlock (compatible Starlock Plus) |
| Iebūvētais apgaismojums | LED |
| Putekļu nosūkšanas ierīce | Noņemama, fiksējama (2 versijas) |
| Dziļuma ierobežotājs | Regulējams (12 pozīcijas) |
| Aizsardzības | Pret pārslodzēm, automātiska izslēgšanās pārkaršanas gadījumā |
| Apkope | Regulāri tīrīt ventilācijas atveres; notīrīt karbīda piederumus ar suku |
| Rezerves daļas | Pieejamas vietnē www.bosch-pt.com |
| Pēcpārdošanas serviss | Francijā: 09 70 82 12 26 vai tiešsaistes veidlapa SAV DIRECT |
| Barošana | Litija-jonu akumulators 18 V (tiek pārdots atsevišķi) |
| Remonts | Remontu uzticēt kvalificētam remontētājam, izmantojot oriģinālās detaļas |
Bieži uzdotie jautājumi - GOP 18V-34 Professional BOSCH
Lietotāju jautājumi par GOP 18V-34 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Elektriskais instruments PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GOP 18V-34 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GOP 18V-34 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GOP 18V-34 Professional BOSCH
Latviešu .... Lappuse 305
Vispārēji drošības noteikumi elektroinstrumentiem
BRÍDINÁ-JUMS
Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo
elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums
"elektroinstruments" attiecas gan uz Jüsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

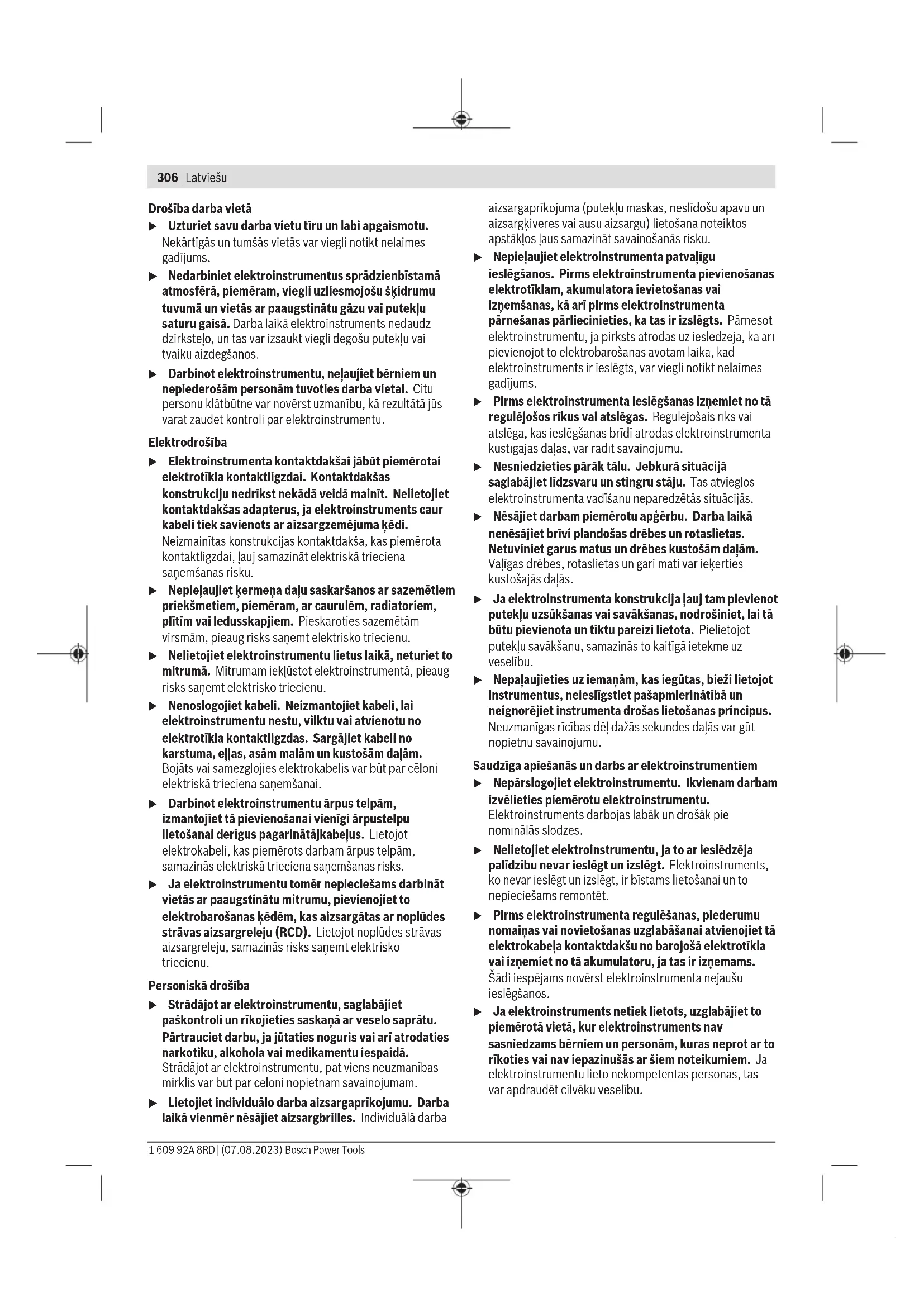

Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu škīdrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepieļaujiet ķermeņa dalu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
▶ Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba
aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstāklos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rikus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsukšanas vai savakšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savakšanu, samazinās to kaitigā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontėt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinusās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas daļas nav nobīdijušas un ir droši iestiprinātas, vai kāda no daļam nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabveligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezejinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋnemot vērā ari konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
► Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem
Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.
Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.
▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificëts personäls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.
Drošības noteikumi vibrozāgiem
Veicot darbības, kuru laikā griešanas piederums var skart slēptus vadus vai paša instrumenta elektrokabeli, turiet elektroinstrumentu aiz izolētajām noturvirsmām. Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kernenì, apstrādājamais priekšmets nenoturas stabilā stāvokli un var izraisit kontroles zaudēšanu pār darba procesu.
Lietojiet elektroinstrumentu tikai sausajai slipēšanai. Mitrumam ieklūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
Uzmanību, aizdegšanas briesmas! Nepielaujiet slīpēšanas putekļu un slīpmašinas pārkaršanu. Darba pārtraukumu laikā vienmēr iztukšojiet putekļu tvertni. Slīpēšanas putekļi filtra maisinā vai putekļsūcēja filtrā nelabvēligu apstākļu ietekmē, kā piemēram, rodoties lidojošām dzirkstelēm metāla slīpēšanas procesā, var aizdegties. īpaša bīstamība pastāv tad, ja smalkie slīpēšanas putekļi tiek sajaukti ar lakas vai krāsas paliekām, kā arī ar citām kīmiskajām vielām, un slīpēšanas putekļi ilgāka darba laikā sakarst.
Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekśmeta. Kermena daļu saskaršanās ar zāga asmeni var radit savainojumu.
▶ Regulāri tīriet sava elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ivelk puteklus instrumenta korpusā, bet liela metāla puteklu daudzuma uzkrāšanās var būt par cēloni elektrotraumai.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu neškērso slēptas komunālapgādes
līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.
Elektroinstrumentu ir drošak vadit ar abam rokam.
▶ Nomainot darbinstrumentu, nēsājiet aizsargcimdus. Ilgstoši lietojot elektroinstrumentu, tajā iestiprinātais darbinstruments stipri sakarst.
▶ Neapstrādājiet mitrus materiālus (piemēram, tapetes) un mitru pamatnes materiālu. Mitrumam iekļūstot elektroinstrumentā, pieaug elektriskā trieciena sanemšanas risks.
▶ Neuznesiet uz apstrādājamās virsmas škīdinātājus saturošus škīdrumus. Apstrādes laikā virsma sakarst, kā rezultātā var izdalīties indīgi tvaiki.
Rikojoties ar skrāpi vai nazi, ievērojiet ipašu piesardzību. Šo darbinstrumentu asmeņi ir Ľoti asi un viegli var radīt savainojumus.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palidzību. Izgarojumi var izraisīt elpošanas ceļu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit isslégumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju isslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos.
Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radit sprādziena un īsslēguma briesmas.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošibas noteikumus un norādījumus lietošanai. Drošibas noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Pareizs lietojums
Elektroinstruments ir paredzėts kokmateriālu, plastmasas, ĝipša, dzelzi nesaturošu materiālu un stiprinošo elementu
(piemēram, nerūdītu naglu vai skavu) zāgēšanai un griešanai. Tas ir piemērots arī mīkstu sienas fližu apstrādei, fližu šuvju noņemšanai, kā arī nelielu virsmu sausajai slīpēšanai un skrāpēšanai. Tas ir īpaši noderīgs darbam malu tuvumā un sadurzāgēšanai. Elektroinstrumentu drīkst darbināt vienīgi kopā ar firmā Bosch ražotajiem piederumiem.
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) Rokturis (ar izolētu noturvirsmu)
(2) leslēdzējs/izslēdzējs
(3) Akumulators ^a)
(4) Akumulatora atbrīvošanas taustiņš ^a)
(5) Ventilācijas atveres
(6) Svārstību biežuma pirkstrats
(7) Starlock svira darbinstrumenta atbrīvošanai
(8) Darbinstrumenta stiprinājums
(9) Darba gaisma
(10) Dziljuma ierobežotājs ^a)
(11) Svira dziluma ierobežotāja fiksēšanai ^a)
(12) Zāga asmens gremdzāgēšanai ^a)
(13) Puteklu uzsūkšanas ierīce bez uzklikškināma savienojuma ^a)
(14) Puteklu uzsūkšanas ierīce ar uzklikškināmu savienojumu ^a)
(15) Slīpēšanas pamatne ^a)
(16) Sliploksne ^a)
(17) Svira puteklu uzsukšanas ierices stiprināšanai ^a)
(18) Uzsūkšanas īscaurule ^a
(19) Uzsūkšanas adapteris ^a)
(20) Uzsūkšanas šlūtene ^a
a) Šeit attēlotie vai aprakstitie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Akumulatora vibrozāgis GOP 18V-34 | |
| Izstrādājuma numurs | 3 601 HG2 0.. |
| Nominālais spriegums V= 18 | |
| Brīvgaitas griēšanās ātrums n0 min | -1 10 000–20 000 |
| Svārstību leņķis pa labi/pa kreisi ° 1,7 | |
| Svars atbilstīgi EPTA-Procedure 01:2014 | kg 1,5–2,6 AI |
| leteicamā apkārtējās vides temperatūra uzlādes laikā | °C 0 ... +35 |
| Pielaujamā apkārtējās vides temperatūra darbības8) un glabāšanas laikā | °C –20 ... +50 |
Akumulatora vibrozágis GOP 18V-34
| leteicamie akumulatori GBA 18V... | ProCORE18V... |
| leteicamās uzlādes ierīces GAL 18... | GAX 18...GAL 36... |
A) Atkaribā no izmantojamā akumulatora
B) Samazināta jauda pie temperaturas <0 °C.
Vērtības var atškirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākliem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.
Informācija par troksni un vibrāciju
Elektroinstrumenta raditā trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 62841-2-4.
Elektroinstrumenta A-izsvarotais skañas spiediena limenis parasti sasniedz 80 dB(A). Mērijuma nenoteiktība K = 3 dB.
Trokšna limenis darba laikā var pārsniegt šeit norādītās vērtības. Lietojiet dzirdes aizsarglidzekļus!
Kopejā vibrācijas paātrinājuma vērtiba a, (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 62841-2-4:
slīpējot: a_h=4,1 m/s^2, K=1,5 m/s^2
zāgējot ar gremdzāgēšanas asmeni: a_n = 3,9 m/s^2 , K = 1,5 m/s^2 ,
zāgējot ar segmentveida zāga asmeni: a_n=3,0 m/s^2 , K=1,5 m/s^2 .
Šajā pamācibā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Akumulators
Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesainojuma.
Akumulatora uzlāde
▶ Izmantojiet vienīgi tehniskajos datos norādītās
uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.
Akumulatora ielikšana
levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.
Akumulatora iznemšana
Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.
Nedarbojieties ar spēku.
Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.
Akumulatora uzlādes pakāpes indikators
Piezime: ne visiem akumulatoru tipiem ir uzlâdes limeņa indikators.
Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.
Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu ēvai . . . Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.
Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.
Akumulatora tips GBA 18V...
LED Uzlādes līmenis
Pastāvīgi deg 3 zaļas LED diodes 60–100%
Pastāvīgi deg 2 zaļas LED diodes 30–60%
Pastāvīgi deg 1 zaļa LED diode 5–30%
Mirgo 1 zala LED diode 0–5%
310|Latviešu
Akumulatora tips ProCORE18V...
LED Uzlādes limenis
| Pastāvīgi deg 5 zaļas LED diodes 80–100% |
| Pastāvīgi deg 4 zaļas LED diodes 60–80% |
| Pastāvīgi deg 3 zaļas LED diodes 40–60% |
| Pastāvīgi deg 2 zaļas LED diodes 20–40% |
| Pastāvīgi deg 1 zaļa LED diode 5–20% |
| Mirgo 1 zaļa LED diode 0–5% |
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet akumulatoru pie temperatūras no -20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.
Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.
Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainit.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Montāža
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
Darbinstrumenta nomaina
▶ Nomainot darbinstrumentu, uzvelciet aizsargcimdus.
Pieskaršanās nomaināmajiem darbinstrumentiem var radīt savainojumus.
Darbinstrumenta izvěle
Lüdzam izmantot šim elektroinstrumentam paredzētos darbinstrumentus.
Rezerves darbinstruments GOP 18V-34
 |  |  |
 |  |  |
 |  |  |
Sekojošajā tabulā ir parādīti darbinstrumentu lietošanas piemēri. Citus darbinstrumentus var atrast Bosch plašajā piederumu programmā.
Iestiprināmais darbinstruments Materiāls Lietojums
 | AIZ 10 ABStarlock 10 × 20 mm bimetāla zāga asmens gremdzāgējumiem koksnē un metālā | Skujkoku koksne, mīksta plastmasa, ĝipškartons, alumīnija un krāsaino metālu plānsienu profili, plāns skārds, nerūdītas naglas un skrūves | Mazi nozāgēšanas un gremdzāgēšanas darbi; precīza koksnes salāgošana.Piemēri: kabeļa padzīļinājuma lzzāgēšana, gremdzāgēšana ĝipškartona plāksnēs, slēdzeņu un apkalumu padzīļinājuma izzāgēšana |
 | AIZ 32 EPCStarlock 32 × 50 mm HCS zāga asmens gremdzāgējumiem koksnē | Skujkoku koksne Nozāgēšana un gremdzāgēšana bez izrāvumiem, pateicoties apalai zāga malai (Curved-Tec); arī zāgēšana malu tuvumā, stūros un grūti pieejamās vietās.Piemēri: ventilācijas režga iebūvēšanai paredzēts gremdzāgējums vai kontaktligzdas padzīļinājuma gremdzāgējums | |
 | AIZ 32 APB/AIZ 32 APIBStarlock 32 × 50 mm nomaināms bimetāla zāga asmens kokam un metālam | Koksnes kompozītmateriāli un mīksti krāsainie metāli, nerūdītas naglas un skrūves, krāsainā metāla caurules un mazi profili | Griezumi un gremdzāgējumi koksne, mīkstā krāsainajā metālā un plastmasā bez izrāvumiem un vienā līmenī ar virsmu, pateicoties apalai zāga malai (Curved-Tec). Piemēri: kontaktligzdu un cauruļu padzīļinājumu izzāgēšana, nerūdītu naglu un skrūvju nozāgēšana vienā līmenī ar virsmu |
 | PAIZ 32 APBStarlockPlus 32 × 60 mm bimetāla zāga asmens | Koksnes un mīksta krāsainā metāla kompozītmateriāli, nerūdītas naglas un | Ātra un dziļa gremdzāgēšana koksnē, abrazīvos koksnes materiālos un plastmasā, darbi bez izrāvumiem, pateicoties apalai zāga malai (Curved-Tec). Piemēri: mazu krāsainā metāla cauruļu un profilu ātra |
Iestiprināmais darbinstruments Materiāls Lietojums
| gremdzāgējumiem koksne un metālā | skrūves, mazas krāsainā metāla caurules un profili | zāgēšana, nerūdītu mazu naglu, skrūvju un tērauda profilu ěrta zāgēšana | |
 | AIZ 32 BSPB/AIZ 32 BSPIBStarlock32 × 50 mmnomaināmsbimetāla zāgaasmens cietam kokam | Lapkoku koksne, plāksnes ar pārklājumu | Zāgēšana un gremdzāgēšana plāksnēs ar pārklājumu vai lapkoku koksne bez izrāvumiem, pateicoties apalai asmens malai (Curved-Tec), ipaši lapkoku koksneipiemērota Japānas tipa sazobe.Piemēri: jumta loga iebūvēšanai paredzēts izzāgējums, kontaktligzdas padziļinājuma izzāgējums |
 | AIZ 32 AT/AIZ 32 AITStarlock32 × 40 mmkarbīda zāgaasmensgremdzāgējumiem metālā | Cieti melnie metāli, ipaši abrazīvi materiāli,stiklšķiedra, ğipškartons,šķiedru plāksnes arcementa saistvielu,rūdītas naglas un skrūves | īpaši abrazīvu materiālu vai cietu melno metālu zāgēšana; ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: virtuves darba virsmas plākšņu zāgēšana, rūdītu skrūvju un nerūsējošā tērauda ěrta zāgēšana |
 | AIZ 32 APT/AIZ 32 APITStarlock32 × 40 mmkarbīda zāgaasmensgremdzāgējumiem dažados materialos | Cietas melnā metāla plāksnes, epoksidsveki, ğipškartona plāksnes,stiklšķiedra, ar oglekļašķiedru stiegrotaplastmasa, cementašķiedru plāksnes | Zāgēšana un gremdzāgēšana metāla plāksnēs bez izrāvumiem, pateicoties apalai zāga malai (Curved-Tec); ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: metāla plākšņu zāgēšana, loga rāmja skrūvjupārzāgēšana |
 | PAIZ 45 AT/PAIZ 45 AITStarlockPlus45 × 50 mmkarbīda zāgaasmensgremdzāgējumiem metālā | Cieti melnie metāli, ipaši abrazīvi materiāli,stiklšķiedra, ğipškartons,šķiedru plāksnes arcementa saistvielu,rūdītas naglas un skrūves | Plats zāga asmens ipaši abrazīvu materiālu vai cietu melno metālu zāgēšanai; ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: virtuves darba virsmas plākšņu zāgēšana, rūdītu skrūvju un nerūsējošā tērauda ěrta zāgēšana |
 | PAII 52 APT/PAII 52 APITStarlockPlus52 × 50 mmkarbīda zāgaasmensgremdzāgējumiem dažados materialos | Cietas melnā metāla plāksnes, epoksidsveki, ğipškartona plāksnes,stiklšķiedra, ar oglekļašķiedru stiegrotaplastmasa, cementašķiedru plāksnes | Garš zāga asmens zāgēšanai un gremdzāgēšanai metāla plāksnēs bez izrāvumiem, pateicoties apalai asmens malai (Curved-Tec); ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: metāla plākšņu zāgēšana, loga rāmja skrūvjupārzāgēšana |
 | AYZ 53 BPBStarlock53 × 40 mm zāgaasmensgremdzāgējumiem dažados materialos | Gipškartona plāksnes,kokskaidu plātnes,kārtains materiāls, koksne | Optimizēts gremdzāgēšanai ar ilgāku secīgo nozāgēšanu; Dual-Tec forma garantē tīru un pilnīgu zāgējumu kā stūros,tā ilgākas nozāgēšanas laikā.Piemēri: kontaktligzdas padziļinājumi ğipškartonaplāksnēs vai koka sienās |
 | All 65 APB/All 65 APIBStarlock65 × 40 mmnomaināms bimetāla zāga | Skujkoku koksne, lapkoku koksne, finierētasplāksnes, plāksnes arplastmasas pārklājumu,nerūdītas naglas un skrūves | Nozāgēšana un gremdzāgēšana plāksnēs ar pārklājumu vai lapkoku koksne bez izrāvumiem, pateicoties apalai asmens malai (Curved-Tec).Piemēri: durvju rāmja saisināšana, plaukta vai iebūvējamas mēbeles nišas izzāgēšana lamināta gridā,nerūdītu naglu un skrūvju zāgēšana vienā limeni ar virsmu |
312 | Latviešu
Iestiprināmais darbinstruments Materiāls Lietojums
| asmens kokam un metālam | |||
 | ACZ 85 EB/ACZ 85 EIBStarlock85 mm diametra bimetāla segmentu zāga asmens kokam un metālam | Kokmateriāli, plastmasa, mīksti krāsainie metāli | Nozāgēšana un gremdzāgēšana, ari zāgēšana malu tuvumā grūti pieejamās vietās.Piemēri: jau nostiprinātas grīdas listes vai durvju apmales saisināšana; grīdas paneļu salāgošanas gremdzāgējumi |
 | ACZ 100 SWBStarlock100 mm diametra bimetāla segmentveida nazis ar vilņotu slīpējumu griezumiem dažādos materiālos | Izolācijas materiāli, izolācijas plāksnes, grīdas seguma plāksnes, solu trokšna izolācijas plāksnes, kartons, paklāju materiāls, gumija, āda | Mīkstu materiālu precīza zāgēšana.Piemēri: izolācijas plākšņu sazāgēšana, pārāk garu izolējošo materiālu nozāgēšana vienā limenī ar virsmu |
 | ACZ 105 ETStarlock105 mm diametra karbīda segmentveida zāga asmens zāgējumiem dažādos materiālos | Šķiedru cementa plāksnes, fližu suves, kieģelī, stiklšķiedra, lamināts | Nozāgēšana un gremdzāgēšana, ari zāgēšana malu tuvumā grūti pieejamās vietās; ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: jau nostiprinātas grīdas listes vai durvju apmales saisināšana, kabeļa kanālu frēzēšana kieģelos, fližu suvju ātra izzāgēšana, veidojot maz putekļu, armatūras stiklšķiedras plākšņu zāgēšana, lamināta salāgošana |
 | ACZ 85 RD4Starlock85 mm diametra rievots segmentveida zāga asmens ar dimanta pārklājumu zāgējumiem javā un abrazīvos materiālos | Cementa salaidumi, mīkstas sienas flīzes, stiklšķiedra, epoksīdsveķi, ugunsizturigas ĝipškartona aizsargplāksnes | Griešana un zāgēšana malu tuvumā vai grūti pieejamās vietās un stūros; ipaši garš darbmūžs, pateicoties rievotam asmenim ar dimanta pārklājumu;Piemērs: šuvju noņemšana starp sienas flīzēm atjaunošanas darbos, padzilinājumi flīzes;Ir pieejams ari ar rievotu karbīda asmeni: ACZ 85 RT3 |
 | AVZ 70 RT4Starlock70 mm plats rievots karbīda javas noņēmējs | Java, salaidumi, epoksīdsveķi, stiklšķiedra, abrazīvi materiāli | Salaidumu materiāla un fližu materiāla izfrēzēšana un zāgēšana, kā arī rupjā slīpēšana un smalkā slīpēšana uz cietas pamatnes; ilgs darbmūžs, pateicoties BOSCH Carbide Technology.Piemēri: fližu līmes un salaidumu javas noņemšana |
 | AVZ 90 RT2Starlock90 mm plata rievota trijstūra karbīda plāksne javas un abrazīvu materiālu slīpēšanai | Java, betona paliekas, koksne, abrazīvi materiāli, krāsa | Rupjā slīpēšana un smalkā slīpēšana uz cietas pamatnes.Piemēri: javas vai fližu līmes noņemšana (piemēram, kad nomaina bojātas flizes), paklāju līmes palieku noņemšana, krāsas palieku noņemšana.Pieejamie grauda izmēri – 20 (RT2), 40 (RT4), 60 (RT6) vai 100 (RT10) |
 | AVZ 93 GStarlock93 mm plata slīpēšanas pamatne sērijas | atkarībā no slīploksnes Plakanu virsmu slīpēšana malās, stūros un grūti pieejamās vietās;atbilstigi slīploksnei, piemēram, koksnes, krāsas, lakas, akmens slīpēšana;koka virsmas tīrišana un strukturēšana, metāla attīrišana | |
Iestiprināmais darbinstruments Materiāls Lietojums
| Delta 93 mmsliploksnēm | no rūsas un lakojuma slīpēšana ar neausto materiālu,priekšpulēšana ar pulējošo filcuSlīpējot ieteicams izvēlēties maksimālo svārstību biežumapakāpi "4". Pārāk liels svārstību biežums nozīmīgi veicinanomaināmo darbinstrumentu nodilumu vai ari var izraisītpāraagru nomaināmo darbinstrumentu atteici. | ||
 | AUZ 70 GStarlock70 mm platsprofilsīpēšanasdarbinstruments70 × 125 mmsliploksnēm | Koksne, caurules/profili,krāsa, laka, pildmateriāli,metāls | Profilu, kā arī noapaļotu un nelīdzena materiāla virsmu ěrtaun efektīva slīpēšana, ja diametrs nepārsniedz 55 mm.Koksnes, cauruļu/profilu, lakas, pildmateriālu un metāluslipēšanas slīploksnes |
 | AVZ 32 RT4Starlock32 × 50 mmrievota karbīdamēle koksnes unkrāsas slīpēšanai | Koksne, krāsa Koksnes vai | krāsas slīpēšana grūti pieejamās vietās bezslippapīra; ilgs darbmūžs, pateicoties BOSCH CarbideTechnology.Piemēri: krāsas noslipēšana starp loga aizvirtņu plāksnēm,koka grīdas slīpēšana stūros.Pieejamie grauda izmēri – 40 (RT4) un 100 (RT10) |
 | AIZ 28 SCStarlock28 × 40 mmuniversāls HCCsalaidumu grieznis | Izplešanās šuvjupildmateriāls, logu tepe,izolācijas materiāli(akmens vate) | Mīkstu materiālu griešana un zāgēšana.Piemērs: silikona izplešanās šuvju pildmateriāla vai logutepes griešana |
 | ASZ 32 SCStarlock24 mm plats HCSVilcējasmens,11 mm plats HCCspiedasmens | Jumta pape, paklājumateriāls, māksligaiszāliens, kartons, PVHgrīdas segums | Mīksta materiāla un lokanu abrazīvo materiālu ätra unprecīza zāgēšana.Piemēri: paklāju materiāla, kartona, PVH grīdas segumazāgēšana, izzāgēšana jumta papē |
 | ATZ 52 SCStarlock52 mm skrāpis,stingrs | Paklāju materiāls, java,betons, fližu lime | Skrāpēšana uz cietas pamatnes.Piemēri: javas, fližu līmes, betona palieku un paklāju līmespalieku noņemšana.Ir pieejams kā lokans skrāpis ATZ 52 SFC (mīksta paklājulīme/krāsas paliekas). |
Darbinstrumenta iestiprināšana vai nomaiņa
Ja nepieciešams, noņemiet no elektroinstrumenta tajā iestiprināto darbinstrumentu.
Šim nolūkam līdz galam atveriet Starlock fiksācijas sviru (7). Darbinstruments tiek nomests no stiprinājuma.
Novietojiet iestiprināmo darbinstrumentu (piemēram, zāga asmeni gremdzāgēšanai (12)) uz darbinstrumenta turētāja (8) tā, lai tā izliekums būtu vērsts lejup (skatīt attēlu grafiskajā lappusē, darbinstrumenta apzīmējumam jābūt izlasāmam tā augšpusē).
Novietojiet darbinstrumentu stāvoklī, kas ir visizdevigākais attiecīgā darba veikšanai. Darbinstrumentu ir iespējams iestiprināt divpadsmit dažādos stāvokļos ar lenķa soli 30°. Pagrieziet darbinstrumentu vēlamajā stāvoklī un stingri uzspiediet uz darbinstrumenta stiprinājuma žokļiem, līdz tas tur automātiski fiksējas.
Pärbaudiet, vai darbinstruments ir stingri iestiprināts.
Nepareizi vai nepietiekoši stingri iestiprināts
darbinstruments darba laikā var klūt valīgs un izkrist, radot savainojumus.
Dziluma ierobežotaja montaža un iestatišana
Dziłuma ierobežotājs (10) ir izmantojams, strādājot ar segmentveida zāga asmeņiem un gremdzāgēšanas asmeņiem.
Ja nepieciešams, noņemiet no elektroinstrumenta tajā iestiprināto darbinstrumentu.
Pagrieziet dziluma ierobežotaju (10) vēlamajā stāvokli un līdz galam uzbīdiet to uz elektroinstrumenta stiprināšanas aptveres pāri darbinstrumenta stiprinājumam (8). Laujiet dziluma ierobežotājam fiksēties izvēlētajā stāvokli. Dziluma ierobežotaju ir iespējams iestiprināt divpadsmit dažādos stāvoklos ar lenka soli 30°.
Iestatiet vēlamo apstrādes dzilumu. Nostipriniet dziluma ierobežotāju, nospiežot tā fiksējošo sviru (11).
314|Latviešu
Sliploksnes izvēle
Atbilstoši apstrādājamajam materiālam un vēlamajam materiāla noslīpēšanas ātrumam var izvēlēties dažādas slīploksnes.
Sliploksne Materiäls Pielietojums Graudainiba
| best ▲Wood | - Visi kokmateriāli(piemēram, cieta koksne,mīksta koksne, skaiduplāksnes, būvplāksnes)- Metāls | Priekšslīpēšanai, piemēram, raupju, neēvelētiem balku un dēļu apstrādei | rupja 40 | 60 |
| Plakanu virsmu slīpēšanai un nelielu negludumunolīdzināšanai | vidēja 80 | 100120 | ||
| Koksnes galīgajai noslīpēšanai un smalkajai slīpēšanai smalka 180 | 240320400 | |||
| best ▲Paint | - Krāsa- Laka- Pildmateriāli- Špaktelmasa | Krāsas noslīpēšanai rupja 40 | 60 | |
| Pamata krāsas slīpēšanai (piemēram, otas triepienu,krāsas pilienu un notecējumu noņemšanai) | vidēja 80 | 100120 | ||
| Gruntējuma slāņu galīgajai noslīpēšanai pirms lakošanas smalka 180 | 240320400 | |||
Sliploksnes noņemšana no slīpēšanas pamatnes vai nomaina
Slīpēšanas pamatne (15) ir pārklāta ar mikroāku materiālu, kas ľauj uz tās ātri un vienkārši nostiprināt slīploksnes ar mikroāku pārklājumu.
Ar vieglu sitienu attīriet slīpēšanas pamatnes (15) pārklājumu no putekliem pirms slīploksnes (16) iestiprināšanas, šādi panākot optimālu satveri.
Novietojiet sliploksni (16) ar vienu tās pusī uz slīpēšanas pamatnes (15) un stingri piespiediet, panākot, lai slīploksne cieši piegultu pamatnei.
Lai nodrošinātu optimālu putekļu uzsūkšanu, sekojiet, lai sliploksnē ieštancētie putekļu aizvadīšanas atvērumi sakristu ar urbumiem slīpēšanas pamatnē.
Lai nonemtu sliploksni (16), satveriet to aiz viena stūra un atraujiet no slīpēšanas pamatnes (15).
Kopā ar elektroinstrumentu var lietot visas Bosch Delta sērijas 93 mm slīploksnes, kā arī pulēšanas un tīrīšanas filcu no piederumu programmas.
Citi slīpēšanas darbinstrumenti, piemēram, ar neaustā materiāla vai pulēšanas filca pārklājumu, ir iestiprināmi līdzīgi, kā slīpēšanas pamatne.
Strādājiet ar slīpēšanas piederumiem, tādiem kā slīploksnēm vai slīpripām ar maksimālo svārstību biežuma pakāpi „4”. Pārāk augsta svārstību biežuma pakāpe būtiski palielina darbinstrumentu nodilumu vai var novest pie priekšlaicīgas darbinstrumentu atteices. Lūdzam nemt vērā uz darbinstrumentiem vai to iepakojuma esošās norādes.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi
veselibai. Pieskaršanās šādiem putekliem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jäbüt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Puteklu nosükšanas ierices pievienošana (skatit attelu A)
Putekju uzsūkšanas ierīce ir paredzēta izmantošanai vienīgi kopā ar slipēšanas pamatni (15); tā nav izmantojama kopā ar citiem darbinstrumentiem.
Veicot slīpēšanu, vienmēr nostipriniet uz elektroinstrumenta putekļu uzsūkšanas ierīci.
Pirms puteklu uzsükšanas ierices montāžas nonemiet iestiprināto darbinstrumentu un dziļuma ierobežotāju (10).
Līdz galam uzbīdiet putekļu uzsūkšanas ierīci (13) bez uzklikškināmā savienojuma vai putekļu uzsūkšanas ierīci (14) ar uzklikškināmo savienojumu pāri darbinstrumenta
stiprinājumam (8) uz elektroinstrumenta stiprinājuma aptveres. Pagrieziet putekļu uzsūkšanas ierīci vēlamajā stāvoklī (taču tā, lai uzsūkšanas iscaurule neatrastos tieši zem elektroinstrumenta). Lai nostiprinātu putekļu uzsūkšanas ierīci, nospiediet tās fiksējošo sviru (17).
Savienojiet puteklu uzsükšanas ierici ar uzsükšanas šlūteni:
- Putekļu uzsūkšanas ierīce (13) bez uzklikšķināma savienojuma: ievietojiet vakuumsūcēja uzsūkšanas šlūteni (20) uzsūkšanas adapterī (19). Uzbīdiet uzsūkšanas adapteri (19) uz uzsūkšanas īscaurules (18), kas savienota ar putekļu uzsūkšanas ierīci (13).
- Putekļu uzsūkšanas ierīce (14) ar uzklikšķināmo savienojumu: ievietojiet vakuumsūcēja uzsūkšanas šļūteni (20) uzsūkšanas īscaurulē (18) uz vakuumsūcēja (14) un laujiet tam tur nofiksēties.
Kā alternativu jūs varat iebīdīt uzsūkšanas adapteri (19) uzsūkšanas iscaurulē uz vakuumsūcēja (14) un iebīdīt uzsūkšanas šljūteni (20) uzsūkšanas adapterī (19).
Pievienojiet uzsūkšanas šlūteni (20) vakuumsūcējam. Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šīs pamācības beigās. Putekļsūcējam jābūt piemērotam, lai sūktu apstrādājamā materiāla putekļus.
Veselībai īpaši kaitīgus, kancerogēnus vai sausus putekļus savāciet ar speciālu putekļsūcēju.
Lietošana
Lietošanas sākšana
leslēgšana un izslēgšana
▶ Pärliecinieties, ka varat darbināt ieslēdzēju, neatlaižot rokturi.
Lai ieslēgtu darba gaismu, pabīdiet ieslēdzēju/izslēdzēju (2) uz priekšu, līdz slēdži klūst redzams apzīmējums. Aggaismojošā LED diode uzlabo redzamību apstrādes vietā un tās tiešā tuvumā.
▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.
Lai ieslēgtu elektroinstrumentu pabīdiet ieslēdzēju/izslēdzēju (2) uz priekšu, līdz slēdzī klūst redzams apzīmējums “I”.
Lai izslēgtu elektroinstrumentu un darba gaismu, pabīdiet ieslēdzēju/izslēdzēju (2) atpakal, līdz slēdzi klūst redzams apzīmējums "0".
Norāde: Ja elektroinstruments automatiski izslēdzas izlādēta vai pārkarsuša akumulatora dēl, izslēdziet elektroinstrumentu ari ar ieslēdzēja (2) palīdzību. Pirms ieslēdzat elektroinstrumentu no jauna, uzlādējiet tā akumulatoru vai ľaujiet tam atdzist. Pretējā gadījumā akumulators var tikt bojāts.
Svārstību biežuma regulēšana
Ar pirkstratu (6) var iestādīt vēlamo svārstību biežumu (tas ir iespējams ari elektroinstrumenta darbības laikā).
Optimālais svārstību skaits ir atkarīgs no apstrādājamā materiāla un darba apstākļiem; to ieteicams noteikt praktiskos mēginājumos.
Svārstību biežuma pakāpe "6" tiek ieteikts izmantot koka zāgēšanai. Svārstību biežuma pakāpe "4" ir piemērota plastmasas un metāla zāgēšanai, kā arī slīpēšanai.
Uzmanību: ievērojiet norādes par maksimāli pieļaujamo svārstību biežumu, kas norādīts uz darbinstrumenta vai tā iepakojuma. Strādājiet ar darbinstrumentiem, tādiem kā slīpēšanas un rievotajiem darbinstrumentiem maksimāli ar svārstību biežuma pakāpi "4". Pārāk augsta svārstību biežuma pakāpe būtiski palielina darbinstrumentu nodilumu vai var novest pie priekšlaicīgas darbinstrumentu atteices.
Norādījumi darbam
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas.
Piezime. Darba laikā nenosedziet elektroinstrumenta ventilācijas atveres (5), jo tas samazina elektroinstrumenta kalpošanas laiku.
Darbības princips
Oscilējošais piedziņas mehānisms pārvieto iestiprināto darbinstrumentu turp un atpakal līdz 20000 reizēm minūtē. Tas lauj precizi strādāt ari šaurās vietās.
Strādājiet ar niecīgu un vienmērīgu spiedienu, pretējā gadījumā pasliktinās darba veiktspēja un nomaināmais darbinstruments var noblokēties.
Darba laikā virziet elektroinstrumentu uz priekšu un atpakal, lai nomaināmais darbinstruments pārāk nesasiltu un nenoblokētos.
Zāgēšana
Izmantojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negatīvi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
Zāgējot vieglos büvmateriālus, ievērojiet šo materiālu ražotāju sniegtos norādījumus un ieteikumus.
Zāgēšanu ar asmens iegremdēšanu drikst pielietot vienīgi tad, ja tiek zāgēti mīksti materiāli, piemēram, koks vai sausais apmetums!
Pirms koka, skaidu plākšņu, būvmateriālu u.t.t. zāgēšanas ar HCS (oglekļa tērauda) zāga asmeņiem pārliecinieties, ka šie materiāli nesatur svešķermeņus, piemēram, naglas, skrūves u.c. Vajadzības gadījumā izņemiet šos priekšmetus vai izmantojiet bimetāla zāga asmeņus.
Griešana
Piezime. Griežot sienas flizes, nemiet vērā, ka darbinstrumenti, tos ilgstoši lietojot, ir pakļauti stiprai dilšanai.
316 | Latviešu
Slīpēšana
Noslipėšanas ātrums un virsmas apstrādes kvalitāte ir atkarīga galvenokārt no izvēlētās slīpēšanas loksnes, no izvēlētā svārstību biežuma un no spiediena uz apstrādājamo virsmu.
Vienīgi ar nevainojamas kvalitātes sliploksnēm var nodrošināt augstu slīpēšanas veiktspēju, vienlaikus saudzējot elektroinstrumentu.
Lai palielinātu slīplokšņu kalpošanas laiku, saglabājiet vienmērīgu spiedienu uz apstrādājamās virsmas.
Pärlieku liels spiediens uz apstrādājamās virsmas nevis nodrošina augstu slīpēšanas veiktspēju, bet gan izraisa elektroinstrumenta un slīploksnes priekšlaicīgu nolietošanos.
Lai precizi noslipētu stūrus, malas un virsmu grūti pieejamās vietās, apstrādei iespējams izmantot tikai slīpēšanas pamatnes stūri vai malu.
Veicot selektīvu slīpēšanu atseviškās virsmas vietās, slīploksne var stipri sakarst. Šādā gadījumā samaziniet svārstību biežumu un spiedienu uz apstrādājamo virsmu un regulāri dzesējiet slīploksni.
Neizmantojiet slīploksni, ar kuru ir slīpēts metāls, lai apstrādātu citus materiālus.
Lietojiet originālos Bosch slīpēšanas piederumus.
Veicot slipēšanu, vienmēr nostipriniet uz elektroinstrumenta putekļu uzsūkšanas ierīci.
Skrāpēšana
Veicot virsmu skrāpēšanu, izvēlieties lielu svārstību biežumu.
Strādājot uz miksta pamata (piemēram, uz koka) ieturiet nelielu apstrādes leŋki un strādājiet ar nelielu spiedienu. Pretējā gadījumā skrāpis var sabojāt attīrāmo materiālu.
Termoatkarīga aizsardzība pret pārslodzi
Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Taču pie paaugstinātas slodzes, kā arī gadījumā, ja akumulatora temperatūra ir ārpus pieļaujamo vērtību diapazona robežām, elektroinstrumenta darbības ātrums samazinās vai arī tas atslēdzas. Ja elektroinstruments darbojas ar samazinātu ātrumu, tad, akumulatora temperatūrai atgriežoties pieļaujamo vērtību robežās vai samazinoties slodzei, tas atsāk darboties ar pilnu ātrumu. Ja elektroinstruments ir automatiski atslēdzies, izslēdziet to, nogaidiet, līdz akumulators ir atdzisis, un tad no jauna ieslēdziet elektroinstrumentu.
Apkalpošana un apkope
Apkalpošana un tirišana
Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Regulāri tīriet rievotos darbinstrumentus ar stieplu suku.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalâm. Kopsalikuma attēlus un informāciju par rezerves dalâm Jūs varat atrast interneta vietnė:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesainošanas un markešanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai EK valstim.
Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
Akumulatori/baterijas:
Litija-jonu:
Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 316).
