GOP 18V-34 Professional - Ferramenta elétrica BOSCH - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho GOP 18V-34 Professional BOSCH em formato PDF.
| Tipo de produto | Cortador-lixador sem fio |
| Marca | Bosch |
| Modelo | GOP 18V-34 Professional |
| Tensão nominal | 18 V |
| Rotação em vazio | 10 000 – 20 000 rpm |
| Ângulo de oscilação | 1,7° (esquerda/direita) |
| Peso (conforme EPTA) | 1,5 – 2,6 kg (conforme bateria) |
| Baterias compatíveis | GBA 18V..., ProCORE18V... |
| Carregadores compatíveis | GAL 18..., GAX 18..., GAL 36... |
| Temperatura de carga | 0 °C a +35 °C |
| Temperatura de utilização | –20 °C a +50 °C |
| Nível de pressão sonora | 80 dB(A) (incerteza K=3 dB) |
| Vibrações (lixamento) | 4,1 m/s² (K=1,5 m/s²) |
| Aplicações principais | Serrar, lixar, raspar, remover rejunte |
| Sistema de fixação de acessórios | Starlock (compatível com Starlock Plus) |
| Iluminação integrada | LED |
| Dispositivo de aspiração | Removível, encaixável (2 versões) |
| Batente de profundidade | Ajustável (12 posições) |
| Proteções | Contra sobrecargas, parada automática em caso de superaquecimento |
| Manutenção | Limpar regularmente as aberturas de ventilação; escovar os acessórios de carboneto |
| Peças de reposição | Disponíveis em www.bosch-pt.com |
| Serviço pós-venda | França: 09 70 82 12 26 ou formulário online SAV DIRECT |
| Alimentação | Bateria de lítio-íon 18 V (vendida separadamente) |
| Manutenção | Confiar os reparos a um reparador qualificado usando peças originais |
Perguntas frequentes - GOP 18V-34 Professional BOSCH
Perguntas dos utilizadores sobre GOP 18V-34 Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ferramenta elétrica em formato PDF gratuitamente! Encontre o seu manual GOP 18V-34 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GOP 18V-34 Professional da marca BOSCH.
MANUAL DE UTILIZADOR GOP 18V-34 Professional BOSCH
Português ...... Página 49
Italiano ...... Pagina 60
Nederlands...... Pagina 71
Dansk ...... Side 82
Componentes representados
(15) Placa lijadora ^a)
Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.

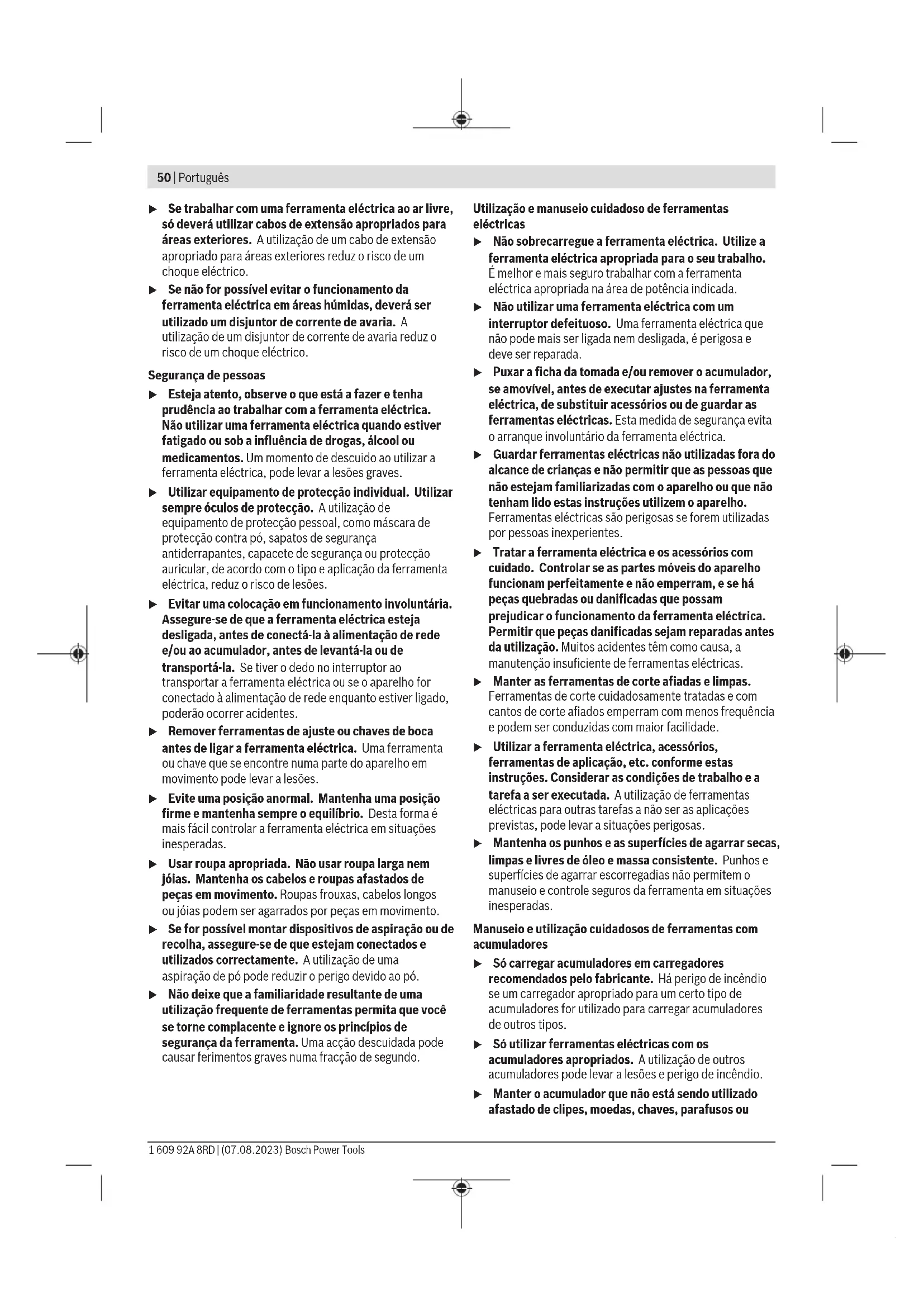

50 | Português
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
- Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou
outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
▶ Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.
Indicações de segurança para o Multi-Cutter
▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.
▶ Use grampos ou outra forma prática para fixar e suportar a peça a trabalhar numa plataforma estável. Segurar a peça a trabalhar com a mão ou contra o seu corpo, deixa a peça instável e pode perder o controlo.
▶ Use a ferramenta elétrica apenas para lixamento a seco. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Atenção, perigo de incêndio! Evite um sobreaquecimento do material de lixar e da lixadeira. Esvazie sempre o reservatório de pó antes de pausas no trabalho. O pó de lixa no saco do filtro ou no filtro do aspirador pode incendiar-se sob circunstâncias desfavoráveis como faíscas ao lixar metais. Existe perigo especialmente quando o pó de lixa está misturado com restos de verniz, poliuretano ou outras substâncias
químicas e o material de lixar está quente após longo período de trabalho.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.
Limpe com regularidade as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa pó para dentro da carcaça, e uma grande quantidade de pó de metal pode causar perigos elétricos.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
▶ Use luvas de proteção para trocar as ferramentas acopláveis. As ferramentas acopláveis ficam quentes em caso de utilização prolongada.
Não raspe materiais húmidos (p.ex. papel de parede), nem sobre bases húmidas. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
▶ Não trata a superfície a trabalhar com líquidos que contêm solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos.
Tenha muito cuidado ao usar a espátula e a lâmina. As ferramentas são bem afiadas e há perigo de lesões.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
Utilize a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.
Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar
52 | Português
choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica destina-se a serrar e cortar derivados de madeira, plástico, gesso, metais não ferrosos e elementos de fixação (p. ex. pregos não temperados, agrafos). Também é adequada para processar ladrilhos macios, remover juntas, assim como para lixar a seco e raspar pequenas superfícies. É especialmente adequada para trabalhos rentes à borda e à face. A ferramenta elétrica só pode ser usada com acessórios Bosch.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Punho (superfície do punho isolada)
(2) Interruptor de ligar/desligar
(3) Bateria ^a)
(4) Tecla de desbloqueio da bateria ^a)
(5) Aberturas de ventilação
(6) Roda de pré-seleção do número de oscilações
(7) Alavanca Starlock para o desbloqueio do acessório
(8) Encabadouro da ferramenta
(9) Luz de trabalho
(10) Batente de profundidade ^a)
(11) Alavanca tensora do batente de profundidade ^4
(12) Lâmina de serra de imersão ^a)
(13) Aspiração do pó sem conexão de engate ^a)
(14) Aspiração do pó com conexão de engate ^a)
(15) Placa de lixar ^a)
(16) Folha de lixa ^a)
(17) Alavanca tensora da aspiração do pó ^4
(18) Bocal de aspiração ^a)
(19) Adaptador de aspiração ^a)
(20) Mangueira de aspiração ^a)
a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Multi-Cutter sem fio GOP 18V-34 | |
| Número de produto | 3 601 HG2 0.. |
| Tensão nominal V= 18 | |
| N.o de rotações em vazio no r.p.m. 10.000–20.000 | |
| Ângulo de oscilações esquerda/direita | °1,7 |
| Peso conforme EPTA-Procedure 01:2014 | kg 1,5–2,6 A) |
Multi-Cutter sem fio GOP 18V-34
| Temperatura ambiente recomendada durante o carregamento | °C 0 ... +35 |
| Temperatura ambiente admissível em funcionamentoa) e durante o armazenamento | °C -20 ... +50 |
| Baterias recomendadas GBA 18V... | ProCORE18V... |
| Carregadores recomendados GAL 18... | GAX 18...GAL 36... |
A) dependendo da bateria utilizada
B) Potência limitada com temperaturas <0 °C
Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.
Informação sobre ruídos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-4.
O nível de pressão sonora avaliado como A da ferramenta elétrica é normalmente de 80 dB(A). Incerteza K = 3 dB. O nível sonoro durante os trabalhos pode ultrapassar os valores indicados. Usar proteção auditiva!
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K devidamente apurados EN 62841-2-4:
lixar: a_n = 4,1m / s^2,K = 1,5m / s^2
serrar com lâmina de serra de imersão: a_n = 3,9 m/s^2, K = 1,5 m/s^2 ,
serrar com lâmina de serra de segmentos: a_h = 3,0 m/s^2 , K = 1,5 m/s^2 .
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Bateria
Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.
Carregar a bateria
Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.
Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.
Colocar a bateria
Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.
Retirar a bateria
Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.
A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.
Indicador do nível de carga da bateria
Nota: Nem todos os tipos de bateria dispõem de um indicador do nível de carga de bateria.
Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.
Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.
Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.
Indicações sobre o manuseio ideal da bateria
Proteger a bateria contra humidade e água.
Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.
Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.
Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.
Observe as indicações sobre a eliminação de forma ecológica.
Montagem
A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
Troca de ferramenta
▶ Use luvas de proteção ao trocar de ferramenta. Há perigo de ferimentos em caso de contacto com a ferramenta de trabalho.
Seleccionar acessório
Tenha em atenção as ferramentas de trabalho previstas para a sua ferramenta elétrica.
Ferramenta de trabalho GOP 18V-34
 |  |  |
 |  |  |
 |  |  |
54 | Português
A tabela a seguir apresenta exemplos de ferramentas de trabalho. Outras ferramentas de trabalho encontram-se no amplo programa de acessórios Bosch.
Ferramenta de trabalho Material Aplicação
 | AIZ 10 ABSarlock 10 × 20 mmLâmina de serra deimersão de bimetalpara madeira emetal | Madeira macia, plásticomacio, pladur, perfis dealumínio e de metal nãoferrosos de paredes finas,chapas finas, pregoseparafusos nãotemperados | Pequenos cortes de seccionamento e imersão; trabalhosde ajuste de filigrana em madeira;Exemplo: cortar roços para cabos, cortes de imersão emplacas de gesso cartonado, serragem posterior de roçospara fechaduras e ferragens |
 | AIZ 32 EPCStarlock 32 × 50 mm Lâmina de serra deimersão HCS paramadeira | Madeira macia Cortes de seccionamento e imersão sem arestas graças àborda redonda da serra (Curved-Tec); também para serrarrente à borda, em cantos e áreas de difícil acesso;Exemplo: corte de imersão para a montagem de umagrelha de ventilação ou cortar roços para tomadas | |
 | AIZ 32 APB/AIZ 32 APIBStarlock 32 × 50 mm Lâmina de serra deimersão de bimetalpara madeira emetal | Materiais compostos emmadeira e metais maciosnão ferrosos, pregoseparafusos nãotemperados, tubos emmetal não ferroso e perfísde dimensões maisreduzidas | Cortes sem arestas, à face e cortes de imersão emmadeira, metais macios não ferrosos e plástico graças àborda redonda da serra (Curved-Tec);Exemplo: roços para tomadas e tubos, cortar à facepregos e parafusos não temperados |
 | PAIZ 32 APBStarlockPlus 32 × 60 mmLâmina de serra deimersão de bimetalpara madeira emetal | Materiais compostos emmadeira e metais maciosnão ferrosos, pregoseparafusos nãotemperados, tubos emmetal não ferroso e perfísde dimensões maisreduzidas | Cortes de imersão rápidos e profundos em madeira,derivados de madeira e plásticos abrasivos, trabalhos semarestas graças à aresta redonda de corte (Curved-Tec);Exemplo: seccionamento rápido de tubos de metais não-ferrosos e perfis de dimensões mais reduzidas, corte fácilde pregos não temperados, parafusos e perfis de aço dedimensões mais reduzidas |
 | AIZ 32 BSPB/AIZ 32 BSPIBStarlock 32 × 50 mm Lâmina de serra deimersão de bimetalpara madeira dura | Madeira dura, placasrevestidas | Cortes de seccionamento e imersão sem arestas emplacas revestidas ou madeira dura graças à borda redondada serra (Curved-Tec), dentado japonês especialmenteapropriado para madeira dura;Exemplo: montagem de janelas de telhado, roços paratomadas |
 | AIZ 32 AT/AIZ 32 AITStarlockLâmina de serra deimersão Carbide de 32 × 40 mm parametal | Metais ferrosos duros,materiais muito abrasivos,fibra de vidro, pladur,placas de fibra ligadascom cimento, pregoseparafusos temperados | Serrar materiais muito abrasivos ou metais ferrosos duros;longa duração graças à BOSCH Carbide Technology;Exemplo: cortar tampos frontais de cozinhas, serrarfacilmente parafusos temperados e aço inoxidável |
 | AIZ 32 APT/AIZ 32 APITStarlockLâmina de serra deimersão Carbide de 32 × 40 mm paramultimaterial | Chapas de metal ferrosasduras, epóxi, placas degesso cartonado, plásticoreforçado a fibra de vidro,plástico reforçado comfibras de carvão, placasde fibrocimento | Cortes de seccionamento e imersão sem arestas em chapa de metal devido à borda redonda da serra (Curved-Tec);longa duração graças à BOSCH Carbide Technology;Exemplo: serrar chapas de metal, cortar parafusos emcaixilhos de janelas |
Ferramenta de trabalho Material Aplicação
 | PAIZ 45 AT/ PAIZ 45 AIT StarlockPlus Lâmina de serra de imersão Carbide de 45 × 50 mm para metal | Metais ferrosos duros, materiais muito abrasivos, fibra de vidro, pladur, placas de fibra ligadas com cimento, pregos e parafusos temperados | Lâmina de serra larga para serrar materiais muito abrasivos ou metais ferrosos duros; longa duração graças à BOSCH Carbide Technology; Exemplo: cortar tampos frontais de cozinhas, serrar facilmente parafusos temperados e aço inoxidável |
 | PAII 52 APT/ PAII 52 APIT StarlockPlus Lâmina de serra de imersão Carbide de 52 × 50 mm para multimaterial | Chapas de metal ferrosas duras, epóxi, placas de gesso cartonado, plástico reforçado a fibra de vidro, plástico reforçado com fibras de carvão, placas de fibrocimento | Lâmina de serra longa para cortes de seccionamento e imersão sem arestas em chapa de metal graças à borda redonda da serra (Curved-Tec); longa duração graças à BOSCH Carbide Technology; Exemplo: cortar chapas de metal, cortar parafusos em caixilhos de janelas |
 | AYZ 53 BPB Starlock 53 × 40 mm Lâmina de serra de imersão para multimaterial | Placas de gesso cartonado, placas de aglomerado de madeira, material tipo "sandwich", madeira | Otimizada para cortes de imersão com corte de seccionamento longo subsequente; a forma Dual-Tec assegura tanto um corte completo e impecável nos cantos como também durante um corte de seccionamento longo; Exemplo: roços para tomadas em placas de gesso cartonado ou tabiques |
 | All 65 APB/ All 65 APIB Starlock 65 × 40 mm Lâmina de serra de imersão de bimetal para madeira e metal | Madeira macia, madeira dura, placas folheadas, placas revestidas a plástico, pregos e parafusos não temperados | Cortes de seccionamento e imersão sem arestas graças à borda redonda da serra (Curved-Tec) em placas revestidas ou madeira dura; Exemplo: encurtar caixilhos de portas, roços em pisos laminados para estantes ou móveis embutidos, cortes à face de pregos e parafusos não temperados |
 | ACZ 85 EB/ ACZ 85 EIB Starlock Lâmina de serra de segmento de bimetal com 85 mm de diâmetro para madeira e metal | Derivados de madeira, plástico, metais não ferrosos macios | Cortes de seccionamento e imersão; também para serrar rente à borda em áreas de difícil acesso; Exemplo: encurtar rodapés já instalados ou caixilhos de portas, cortes de imersão ao adaptar painéis de soalho |
 | ACZ 100 SWB Starlock Lâmina serrilhada bimetal com 100 mm de diâmetro para multimaterial | Material de isolamento, placas isoladoras, pranchas de soalho, placas isoladoras de eco, cartão, alcatifa, borracha, cabedal | Corte preciso de materiais macios; Exemplo: corte de painéis de isolamento, cortes no comprimento certo à face de material de isolamento saliente |
 | ACZ 105 ET Starlock Lâmina de serra de segmentos Carbide com 105 mm de diâmetro para multimaterial | Placas de fibrocimento, juntas de ladrilhos, tijolo, plásticos reforçados a fibra de vidro, laminado | Cortes de seccionamento e imersão; também para serrar rente à borda em áreas de difícil acesso; longa duração graças à BOSCH Carbide Technology; Exemplo: encurtar rodapés já instalados ou caixilhos de portas, fresar canais para cabos em tijolo, separação rápida e sem pó de juntas de ladrilhos, cortar placas de fibra de vidro para torneiras, trabalhos de adaptação em laminado |
 | ACZ 85 RD4 Starlock Lâmina de serra de | Betume cimentício, ladrilhos macios, plásticos reforçados a | Cortar e seccionar rente à borda ou em áreas de difícil acesso e cantos, vida útil extra-longa graças ao granulado Riff de diamante; |
56 | Português
| Ferramenta de trabalho Material Aplicação | |||
| segmentos com granulado Riff de diamante com 85 mm de diâmetro para argamassa e materiais abrasivos | fibra de vidro, epóxi, placas de proteção contra fogo em pladur | RT3Exemplo: remover juntas entre azulejos para trabalhos de melhoramento, roços em ladrilhos; também disponível como versão granulado Riff Carbide: ACZ 85 RT3 | |
 | AVZ 70 RT4StarlockRemovedor de argamassa com granulado Riff Carbide com 70 mm de largura | Argamassa, junta, resina epoxídica, plásticos reforçados a fibra de vidro, materiais abrasivos | Malhetamento e seccionamento de material de juntas e ladrilhos, assim como grosagem e lixamento sobre uma base dura; longa duração graças à BOSCH Carbide Technology; Exemplo: remover cola para azulejos e massa para juntas |
 | AVZ 90 RT2StarlockPlaca delta de granulado Riff Carbide com 90 mm de largura para argamassa e materiais abrasivos | Argamassa, restos de betão, madeira, materiais abrasivos, tinta | Grosagem e lixamento sobre uma base dura; Exemplo: remover argamassa ou cola para ladrilhos (p. ex. em caso de substituição de ladrilhos danificados), remover restos de cola para alcatifas, remover restos de tinta; disponível nas granulometrias 20 (RT2), 40 (RT4), 60 (RT6) ou 100 (RT10) |
 | AVZ 93 GStarlockPlaca de lixar com 93 mm de largura para folhas de lixa da série Delta 93 mm | Depende da folha de lixar | Lixar em bordas, em cantos ou áreas de difícil acesso; consoante a folha de lixa, p. ex. para lixar madeira, tinta, verniz, pedra; Velo para limpar e texturar madeira, desenferrujar metal e lixar vernizes, feltro de polir para polimento prévio Lixe no máximo o nível de oscilação «4». Um número de oscilações elevado aumenta consideravelmente o desgaste das ferramentas de trabalho e pode causar um falha antecipada das mesmas. |
 | AUZ 70 GStarlockLixadeira de perfis com 70 mm de largura para folhas de lixa 70 × 125 mm | Madeira, tubos/perfis, tinta, vernizes, betume de enchimento, metal | Lixamento cómodo e eficaz de perfis e superfícies de metal arredondadas e irregulares até um diâmetro de 55 mm; Folhas de lixa para lixar madeira, tubos/perfis, verniz, betume de enchimento e metal |
 | AVZ 32 RT4StarlockPlaca de lixar delta com granulado Riff Carbide de 32 × 50 mm para madeira e tinta | Madeira, tinta Lixar madeira | ou tinta em locais de difícil acesso sem folha de lixa; longa duração graças à BOSCH Carbide Technology; Exemplo: desbastar tinta entre as lamelas das persianas, lixar soalho de madeira nos cantos; Disponível nas granulometrias 40 (RT4) e 100 (RT10) |
 | AIZ 28 SCStarlock28 × 40 mm Cortador de juntas universal HCS | Junta de dilatação, mástique, materiais isolantes (lã de rocha) | Corte e seccionamento de materiais macios; Exemplo: cortar juntas de dilatação de silicone ou mástique |
 | ASZ 32 SCStarlockLâmina de puxar HCS com 24 mm de largura, | Papelão alcatroado, alcatifas, relva sintética, cartão, piso em PVC | Corte rápido e preciso de material macio e materiais abrasivos flexíveis; Exemplo: cortar alcatifa, cartão, piso em PVC, roços em papelão alcatroado |
1 609 92A 8RD | (07.08.2023) Bosch Power Tools
Ferramenta de trabalho Material Aplicação
| Lâmina de empurrar HCS com 11 mm de largura | |||
 | ATZ 52 SCStarlockEspátula de 52 mm, rígida | Alcatifas, argamassa,betão, cola para azulejos | Raspar sobre uma base dura;Exemplo: remover argamassa, cola para azulejos, restos de betão e de cola para alcatifas;disponível como espátula flexível ATZ 52 SFC (cola para alcatifas macias/restos de tinta) |
Montar/trocar a ferramenta de trabalho
Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.
Abra para o efeito a alavanca Starlock (7) até ao batente. A ferramenta de trabalho é ejetada.
Coloque a ferramenta de trabalho desejada (p. ex. lâmina de serra de imersão (12)) no encaixe (8), de forma a que a curvatura aponte para baixo (ver figura na página gráfica, inscrição da ferramenta de trabalho legível de cima).
Para tal, coloque o acessório numa posição favorável para o trabalho em questão. São possíveis doze posições dispostas por 30°.
Pressione o acessório para a posição desejada nos mordentes do suporte de acessório, até bloquear automaticamente.
- Controle a posição firme da ferramenta de trabalho.
As ferramentas de trabalho mal colocadas ou mal fixadas
podem soltar-se durante o funcionamento e causar perigo.
Montar e ajustar limitador de profundidade
O batente de profundidade (10) pode ser utilizado durante o trabalho com lâminas de serra de segmentos e de imersão. Se necessário, deverá remover uma ferramenta de trabalho que já estiver montada.
Desloque o batente de profundidade (10) para a posição de trabalho desejada até ao batente, passando pelo suporte de acessório (8), em direção ao colar de aperto da ferramenta elétrica. Deixe o batente de profundidade engatar. São possíveis doze posições dispostas por 30°.
Ajustar a profundidade de trabalho desejada. Pressione a alavanca tensora (11) do batente de profundidade, para fixar o batente de profundidade.
Seleção da folha de lixa
Estão disponíveis diversas folhas de lixar, de acordo com o material a processar e com o desbaste desejado da superfície:
Folha de lixar Material Aplicação Grão
| best ▲Wood | - Todos os derivados de madeira (p. ex. madeira dura, madeira macia, placas de aglomerado de madeira, placas de construção) - Materiais de metal | Para o lixamento prévio, p. ex. de vigas e tábuas rugosas e grosseiras | grosseira 40 | 60 |
| Para o alisamento e nivelamento de pequenas irregularidades | média 80 | 100120 | ||
| Para o acabamento fino de lixar madeiras fina 180 | 240320400 | |||
| best ▲Paint | - Tinta- Verniz- Betume de enchimento- Espátula | Para lixar tinta grosseira 40 | 60 | |
| Para lixar tinta previamente pintada (p. ex. remover pinceladas, gotas e escorrimentos de tinta) | média 80 | 100120 | ||
| Para o acabamento final de primeiras demãos antes de envernizar | fina 180 | 240320400 |
Colocar/substituir a folha de lixar na placa de lixar
A placa de lixar (15) é composta por um tecido autoaderente, para que possa fixar as folhas de lixa de forma simples e rápida por meio de autoaderência.
Sacuda o tecido de fixação autoaderente da placa de lixar (15) antes de colocar a folha de lixa (16), para permitir uma boa aderência.
58 | Português
Alinhar a folha de lixar (16) de um dos lados da placa de lixar (15) e, a seguir, colocar a folha de lixar sobre a placa de lixar e pressionar com firmeza.
Para assegurar uma aspiração de pó ideal, certifique-se de que os orifícios puncionados na folha de lixa coincidem com os furos na placa de lixar.
Para remover a folha de lixa (16) segure-a pela ponta e puxe-a da placa de lixar (15).
Pode usar todas as folhas de lixa, lás de cordeiro para polir e limpar da série Delta 93 mm do programa de acessórios Bosch.
Acessórios de lixar, como não tecido/feltro de polir, devem ser fixos da mesma forma sobre a placa de lixar. Se trabalhar com acessórios de lixar como p. ex. folhas de lixa ou placas de lixar use no máximo o nível de oscilação «4». Um número de oscilações elevado aumenta consideravelmente o desgaste das ferramentas de trabalho e pode causar um falha antecipada das mesmas. Observe as indicações nas ferramentas de trabalho ou na embalagem das mesmas.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).
Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Ligar a aspiração de pó (ver figura A)
O aspiração de pó só se destina para trabalhos com a placa de lixar (15), em combinação com outras ferramentas de trabalho não serve para nada.
Ligue sempre uma aspiração de pó para lixar.
Para a montagem da aspiração de pó retire a ferramenta de trabalho e o limitador de profundidade (10).
Deslize a aspiração de pó (13) sem conexão de engate ou a aspiração de pó (14) com conexão de engate até ao batente por cima do encaixe da ferramenta (8) para cima do colar de aperto da ferramenta elétrica. Rode a aspiração de pó para a posição desejada (não diretamente por baixo da ferramenta elétrica). Feche a alavanca tensora (17) para fixar a aspiração de pó.
Ligue a aspiração do pó à mangueira de aspiração:
- Aspiração do pó (13) sem conexão de engate: insira a mangueira de aspiração (20) do aspirador do pó no adaptador de aspiração (19) e deixe engatar. Insira o adaptador de aspiração (19) no bocal de aspiração (18) da aspiração do pó (13).
- Aspiração do pó (14) com conexão de engate: insira a mangueira de aspiração (20) do aspirador do pó no bocal de aspiração (18) (14) e deixe engatar.
Em alternativa pode inserir o adaptador de aspiração (19) no bocal de aspiração da aspiração do pó (14) e a mangueira de aspiração (20) no adaptador de aspiração (19).
Ligue a mangueira de aspiração (20) a um aspirador.
Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Colocação em funcionamento
Ligar/desligar
▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.
Para ligar a luz de trabalho, empurre o interruptor de ligar/desligar (2) para a frente, para que apareça no interruptor
A luz de trabalho melhora a visibilidade do raio de ação.
- Não olhe diretamente para a luz de trabalho, pode ficar encandado.
Para ligar a ferramenta elétrica, empurre o interruptor de ligar/desligar (2) para a frente, para que apareça no interruptor «I».
Para desligar a ferramenta elétrica e a luz de trabalho, empurre o interruptor de ligar/desligar (2) para trás, para que apareça no interruptor «0».
Nota: Se a ferramenta elétrica se desligar automaticamente devido a bateria descarregada ou sobreaquecida, então desligue a ferramenta elétrica com o interruptor de ligar/desligar (2).
Carregue a bateria ou deixe-a arrefecer antes de voltar a ligar a ferramenta elétrica. Caso contrário, a bateria pode ser danificada.
Pré-selecionar o n.º de oscilações
Com a roda da pré-seleção do número de oscilações (6) pode pré-selecionar o n.º de oscilações necessário mesmo durante o funcionamento.
O n.º de oscilações necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.
O nível de oscilação «6» é adequado para serrar madeira. O nível de oscilação «4» é adequado para lixar e serrar plástico e metal.
Atenção: Observe as indicações relativas ao número de oscilações máximo nas ferramentas de trabalho ou na embalagem das mesmas. Se trabalhar com ferramentas de trabalho como p. ex. ferramentas de trabalho estriadas ou de lixar use no máximo o nível de oscilação «4». Um número de oscilações elevado aumenta consideravelmente o desgaste das ferramentas de trabalho e pode causar um falha antecipada das mesmas.
Instruções de trabalho
A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
▶ Espere a ferramenta elétrica parar completamente, antes de depositá-la.
Nota: Não tape a abertura de ventilação (5) da ferramenta elétrica ao trabalhar, uma vez que isso reduz a durabilidade da ferramenta elétrica.
Principio de trabalho
Graças ao acionamento oscilante, o acessório oscila até 20000 vezes por minuto para trás e para a frente. Isso permite um trabalho preciso no espaço mais limitado.
Trabalhe com pressão de contacto reduzida e uniforme, caso contrário, o desempenho do trabalho piora e a ferramenta de trabalho pode bloquear.
Mova a ferramenta elétrica para frente e para trás durante o trabalho para que a ferramenta de trabalho não aqueça demais e não bloqueie.
Serrar
Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe.
Ao serrar materiais macios, respeite as recomendações e disposições legais do fabricante do material.
Só podem ser processados materiais macios como madeira, pladur ou semelhantes no processo de imersão!
Antes de serrar com lâminas de serra HCS madeira, placas de aglomerado de madeira, materiais de construção, etc., verifique se há os corpos estranhos, como por exemplo pregos e parafusos, ou semelhantes. Se necessário remova os corpos estranhos ou use lâminas de serra em bimetal.
Cortar
Nota: Tenha em conta que ao cortar azulejos, as ferramentas de trabalho estão sujeitas a um elevado desgaste numa utilização prolongada.
Lixar
O rendimento de desbaste e o padrão de lixamento são determinados essencialmente através da folha de lixa selecionada, do nível do número de oscilações predefinido e da pressão exercida.
Apenas folhas de lixar impecáveis garantem um excelente rendimento de desbaste e a proteção da ferramenta elétrica. Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.
Demasiada pressão não resulta num melhor rendimento de desbaste, mas sim num maior desgaste da ferramenta elétrica e da folha de lixa.
Para lixar ângulos, cantos e áreas de difícil acesso também é possível trabalhar apenas com a ponta ou com o canto da placa de lixar.
Ao lixar sobre um ponto só, é possível que a folha de lixa se aqueça fortemente. Reduza o número de oscilações e a pressão e permita que a folha de lixa se arrefeça em intervalos regulares.
Jamais utilizar uma folha de lixa com a qual foi processado metal, para processar outros materiais.
Use apenas acessórios de lixar Bosch originais.
Ligue sempre uma aspiração de pó para lixar.
Raspar
Ao raspar selecione um nível de oscilação elevado.
Trabalhe sobre uma base macia (por exemplo madeira) em ângulos planos e com pouca força de pressão. Caso contrário a espátula poderá cortar a superfície.
Indicador da proteção contra sobrecarga
Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, a número de rotações é reduzido ou a ferramenta desliga-se. No caso de um número de rotações reduzido, a ferramenta elétrica só volta ao número de rotações plenas depois de atingida a temperatura da bateria permitida. Em caso de desligamento automático, desligue a ferramenta elétrica, deixe a bateria arrefecer e depois volte a ligar a ferramenta elétrica.
Manutenção e assistência técnica
Manutenção e limpeza
A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
60 | Italiano
Limpar a ferramenta de trabalho estriada em intervalos regulares com uma escova de arame.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.
Eliminação
As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!
Apenas para países da UE:
Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são
usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
Baterias/pilhas:
Lítio:
Observar as indicações no capítulo Transporte (ver "Transporte", Página 60).
