PUCEXACT 3 - Elektrinis įrankis BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Maitinimo blokas Bosch C-EXACT elektriniams atsuktuvams
Modelis	PUCEXACT 3
Gamintojas	Bosch
Tinkamas naudojimas	Bosch C-EXACT serijos pramoninių tiesių atsuktuvų maitinimas uždarose patalpose
Jungčių skaičius	3
Įėjimo įtampa	100-240 V AC
Įėjimo dažnis	50/60 Hz
Įėjimo galia	400 W (0,54 AG)
Išėjimo įtampa	36 V DC
Išėjimo srovė	6,7 A
Svoris (pagal EPTA 01/2014)	2,6 kg
Apsaugos klasė	I (su įžeminimu)
Darbinė temperatūra	-5 °C iki +50 °C
Laikymo temperatūra	-20 °C iki +70 °C
Santykinė oro drėgmė	20-95 % (be kondensato)
Indikacijos	Darbo būsenos LED (žalia) ir gedimo LED (raudona)
Apsauga nuo perkrovos	Taip, su raudonu LED signalu (tik PUCEXACT 1 modelis)
Priežiūra ir valymas	Prieš valymą atjunkite; jungtis valykite sausa, nepaliekančia pūkų šluoste
Elektros sauga	Naudokite įžemintą rozetę; nenaudokite sprogioje aplinkoje
Atsarginės dalys ir remonto galimybė	Remontą atlikti tik Bosch įgaliotame servise; maitinimo laidą gali pakeisti Bosch
Bendra informacija	Instrukcija prieinama keliomis kalbomis; Bosch klientų aptarnavimas: 0811360122

Dažnai užduodami klausimai - PUCEXACT 3 BOSCH

Kam naudojamas PUCEXACT 3 maitinimo blokas?

PUCEXACT 3 maitinimo blokas skirtas maitinti Bosch C-EXACT serijos pramoninius tiesius atsuktuvus. Jis tiekia 36 V nuolatinę įtampą ir leidžia vienu metu prijungti iki trijų atsuktuvų.

Kaip prijungti atsuktuvą prie PUCEXACT 3?

Įstatykite prietaiso laidą į jungties lizdą, suderindami movos griovelį su lizdo iškyša. Užsukite movą pagal laikrodžio rodyklę, kad užfiksuotumėte. Visada pirmiausia prijunkite atsuktuvą prie bloko, o tada bloką į elektros tinklą.

Kokių saugos nurodymų reikia laikytis?

Naudokite tinkamai įžemintą rozetę. Nenaudokite sprogioje aplinkoje. Prieš valydami išjunkite maitinimą. Remontą atlikti tik Bosch įgaliotam specialistui. Neatidarykite maitinimo bloko patys.

Ką daryti, jei užsidega raudona LED (gedimas)?

Modelyje PUCEXACT 1 raudona LED rodo perkrovą. Išjunkite atsuktuvą ir bloką, patikrinkite laido ir atsuktuvo būklę. Jei LED lieka degti po pakartotinio įjungimo, blokas yra sugedęs; susisiekite su Bosch techninės priežiūros tarnyba.

Kaip valyti maitinimo bloką?

Prieš valydami atjunkite bloką nuo tinklo. Naudokite sausą, nepaliekančią pūkų šluostę, kad nuvalytumėte jungties lizdus ir ventiliacijos angas. Nenaudokite abrazyvinių priemonių ar tirpiklių.

Kiek atsuktuvų galiu prijungti prie PUCEXACT 3?

PUCEXACT 3 turi 3 jungties lizdus, todėl vienu metu gali maitinti iki trijų C-EXACT atsuktuvų.

Kokia yra išėjimo įtampa ir srovė?

Išėjimo įtampa yra 36 V nuolatinė srovė, o maksimali išėjimo srovė yra 6,7 A PUCEXACT 3 modeliui.

Ar galiu naudoti maitinimo bloką lauke?

Ne, maitinimo blokas yra skirtas naudoti tik uždarose patalpose. Jis neturi būti veikiamas lietaus ar per didelės drėgmės.

Kaip prižiūrėti maitinimo laidą?

Nespaudykite laido. Laikykite jį atokiai nuo karščio, alyvos ir aštrių briaunų. Jei pažeistas, pakeitimą turi atlikti tik Bosch arba įgaliotas servisas.

Kaip išmesti maitinimo bloką pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso kartu su buitinėmis atliekomis. Pagal Europos direktyvą 2012/19/ES pristatykite jį į elektrinių ir elektroninių įrenginių atliekų surinkimo punktą perdirbimui.

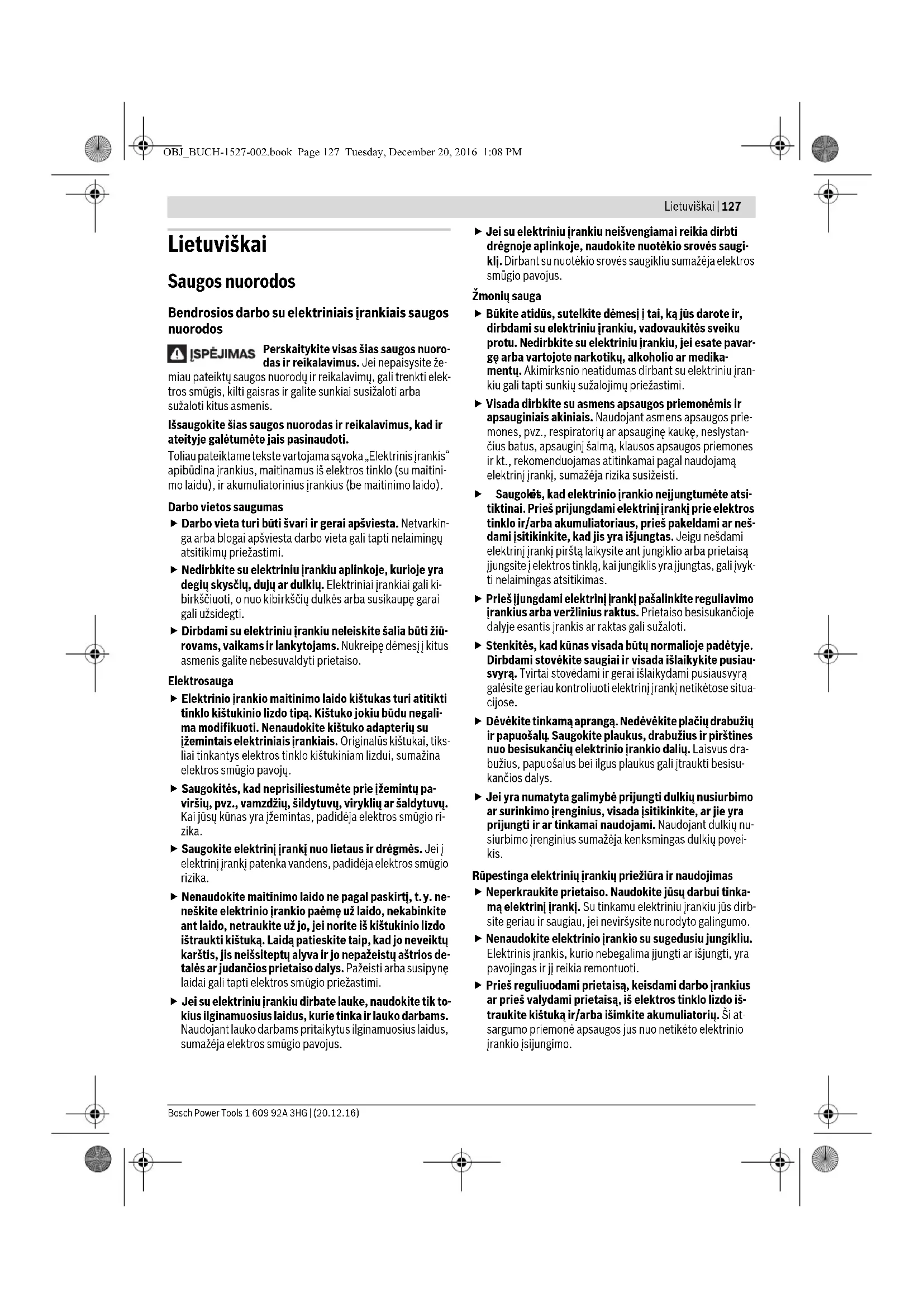

NAUDOJIMO INSTRUKCIJA PUCEXACT 3 BOSCH

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

ĮSPĖJIMAS

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Nesilaikant pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingo atsitikimo priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsitemptų, nepažeistų aštrių detalių ar judančių prietaiso dalių. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų. Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsitemptų, nesuspaustų alyvos ir nepažeistų aštrių detalių ar judančių prietaiso dalių. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi. - Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.

▸ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižaloti. Saugokite, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatorių, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš jungdami elektrinį įrankį, pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose. Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo.

Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

Aptarnavimas

Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su tinklo adapteriais

Tinklo adapterį prijunkite prie tinkamai įžeminto elektros tinklo. Kištukinis lizdas ir ilginamasis laidas turi būti su tinkamu apsauginiu laidu. Tinklo adapterio įtampa ir dažnis turi sutapti su suktuvo firmos lentelėje nurodytais duomenimis. Tinklo adapteris PUC-EXACT skirtas tik Bosch C-EXACT serijos pramoniniams tiesiniams suktuvams. Priešingu atveju iškyla gaisro ir sprogimo pavojus. Tinklo adapterį laikykite švarų. Nešvarumai kelia elektros smūgio pavojų. Kiekvieną kartą prieš pradėdami naudoti tinklo adapterį, patikrinkite laidą ir kištuką. Jei pastebite pažeidimų, tinklo adapterio nenaudokite. Neardykite prietaiso patys, o dėl jo remonto kreipkitės tik į kvalifikuotą specialistą. Remontuojant prietaisą turi būti naudojamos tik originalios atsarginės dalys. Pažeisti tinklo adapteriai, laidai ir kištukai padidina elektros smūgio pavojų. Nenaudokite tinklo adapterio, padėję jį ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilinės dangos ir pan.) ir degioje aplinkoje. Kadangi tinklo adapteris veikdamas įšyla, iškyla gaisro pavojus. Stebėkite, kad tinklo adapteris tvirtai stovėtų ant darbinio paviršiaus ir netikėtai nenukristų. Pažeistas tinklo adapteris gali sukelti elektros smūgį. Perskaitykite suktuvo C-EXACT, su kuriuo dirbsite, naudojimo instrukcijoje pateiktus saugumo ir darbo reikalavimus ir griežtai jų laikykitės.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant tinklo adapterį. Prašome įsiminti simbolius ir jų reikšmes. Teisingai interpretuodami simbolius, geriau ir saugiau naudositės tinklo adapteriu.

Simbolis Reikšmė

V Voltas Elektros įtampa

A Amperas Elektros srovės stipris

W Vatas Galia

Hp Arklio jėga

Hz Hercas Dažnis

Nuolatinė srovė Srovės ir įtampos rūšis

DC direct current

Vienfazė kintamoji srovė – srovės ir įtampos rūšis

AC – kintamoji srovė

Apsaugos klasė I – gaminius, pažymėtus šiuo ženklu, tam tikrais atvejais privaloma įžeminti pagal DIN. Įžeminimas (apsauginis laidininkas).

C

CE ženklinimas – CE ženklu Bosch patvirtina, kad prietaisas atitinka taikomus Europos Bendrijos direktyvų reikalavimus.

CSA ženklas – ant gaminių esantis šis ženklas rodo, kad prietaisą patikrino „Canadian Standards Association“ ir jis atitinka Kanadoje ir JAV galiojančius saugumo ir naudojimo standartus.

Asociacija" ir jie atitinka Kanadoje ir JAV galiojančius saugumo ir naudojimo standartus.

Nurodomasis ženklas – nurodo, kaip tinkamai naudoti prietaisą, pvz., prietaisą

Nurodomasis ženklas – nurodo, kaip tinkamai naudoti prietaisą, pvz., prietaisą

Perskaityti naudojimo instrukciją ir išmesti prietaisą į buitinių atliekų konteinerius.

Lietuviškai 129

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį, kuriame pavaizduotas tinklo adapteris, ir skaitant laikyti jį atverstą.

Elektrinio įrankio paskirtis

Tinklo adapteris skirtas groevie tiekti tik Bosch C-EXACT serijos pramoniniams tiesiniams suktuvams uždarose patalpose.

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka tinklo adapterio schemose nurodytus numerius.

1 Jungiamasis lizdas ant tinklo adapterio PUC-EXACT 2 Įjungimo-išjungimo jungiklis 3 Šviesos diodų indikatorius, pranešantis apie parengties būklę 4 Šviesos diodų indikatorius, pranešantis apie triktį (perkrovą) (PUC-EXACT 1) 5 Maitinimo laidas 6 Įvorė ant prietaiso laido 7 Prietaiso laidas, skirtas prie tinklo adapterio PUC-EXACT prijungti 8 Įspauda prietaiso laido 7 jungtyje 9 Maitinimo laido jungiamasis kištukas 10 Jungiamasis lizdas maitinimo laidui 11 Kištukas 12 Suktuvo įjungimo-išjungimo jungiklis (jungimo svirtelė)

Pavaizduota ar aprašyta papildoma įranga į standartinį komplektą neįeina.

Techniniai duomenys

Tinklo adapteris PUC-EXACT 1 PUC-EXACT 3
Gaminio numeris		0 602 495 001	0 602 495 003
Jungiamuju jvoriuj kiekis		1	3
Prijungimas prie elektros tinklo (kintamoji srovè)
- Jeinamoji jtampa	V	100-240	100-240
- Jeinamoji galia	W	400	400
	Hp	0,54	0,54
- Jeinamasis dažnis	Hz	50/60	50/60
Išvadas (nuolatinè srovè)
- Išeinamoji jtampa	V	36	36
- Išeinamoji srovè	A	11	6,7
Sandéliavimo temperatūră	°C	-20...+70	-20...+70
	°F	-4...+158	-4...+158
Darbinè temperatūră	°C	-5...+50	-5...+50
	°F	+23...+122	+23...+122
Santykinis oro dregnis	% 20-95 nerasoja	20-95 nerasoja
Svoris pagal „EPTA-Procedure 01:2014"	kg	2,6	2,6
	Ibs	5,7	5,7
Apsaugos klase		½ /1 /1	½

Montavimas

Eksploatavimo ir sandėliavimo aplinka

Tinklo adapteris pritaikytas tik pramoniniam naudojimui uždarose patalpose.

Jį galite tvirtinti arba statyti ant lygaus, nedegaus darbinio paviršiaus.

Kad prietaisas nepriekaištingai veiktų, laikykitės nurodytos darbinės temperatūros ir oro drėgnio (žr. "Techniniai duomenys", 129 psl.).

Naudokite tik originalius laidus! Prieš kiekvieną naudojimą patikrinkite, ar elektrinis įrankis, laidas ir kištukas nėra pažeisti. Laidus taisyti draudžiama, juos reikia pakeisti.

Prieš prijungdami tinklo adapterį prie elektros tinklo, sujunkite elektrinį įrankį su tinklo adapteriu PUC-EXACT.

Prietaiso laidą 7 įstatykite į tinklo adapterio PUC-EXACT jungiamąjį lizdą 1. Stebėkite, kad prietaiso laido jungtyje esanti įspauda 8 būtų ant jungiamojo lizdo iškyšos. Sukite įvorę 6 jungiamąjį lizdą pagal laikrodžio rodyklę.

Suktuvo atjungimas nuo tinklo adapterio

Sukite įvorę 6 prieš laikrodžio rodyklę, kol nusuksite ją nuo kroviklio jungiamojo lizdo 1, ir ištraukite prietaiso laidą 7 iš jungiamojo lizdo.

Prijungimas prie elektros tinklo (žr. pav. B)

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su tinklo adapterio firminėje lentelėje nurodytais duomenimis.

Tinklo adapteriui prie energijos šaltinio prijungti naudokite tik jūsų elektros srovės šaltiniui tinkamą maitinimo laidą. Pateiktas standartinis maitinimo laidas, skirtas kištukiniams lizdams su apsauginiu kontaktu; jei reikia, pakeiskite jį jūsų elektros srovės šaltiniui tinkamu maitinimo laidu.

Jei naudojate elektrinį tiesinį suktuvą, įjungiamą svirtelė, prieš prijungdami tinklo adapterį PUC-EXACT prie elektros tinklo, nepadekite suktuvo ant svirtelės. Taip apsaugosite nuo netikėto suktuvo įsijungimo.

Jei naudojate elektrinį tiesinį suktuvą, įjungiamą paspaudžiant ašine kryptimi, būkite atidūs, kad, prijungiant tinklo adapterį PUC-EXACT prie elektros tinklo, suktuvo neveiktų ašinė spaudimo jėga. Taip apsaugosite nuo netikėto suktuvo įsijungimo.

Pirmiausia įstatykite maitinimo laido 5 jungiamąjį kištuką 9 į tinklo adapterio PUC-EXACT jungiamąjį lizdą 10. Dabar PUC-EXACT galite prijungti prie elektros šaltinio, t. y. kištuką 11 įstatyti į kištukinį lizdą su apsauginiu kontaktu.

Prieš kišdami kištuką 11 į kištukinį lizdą, pirmiausia sujunkite maitinimo laidą su tinklo adapteriu PUC-EXACT; priešingu atveju iškyla elektros smūgio pavojus.

Išjungimas iš elektros tinklo

Pirmiausia iš kištukinio lizdo ištraukite kištuką 11. Po to iš tinklo adapterio jungiamojo lizdo 10 ištraukite maitinimo laido jungiamąjį kištuką 9.

Kad išvengtumėte elektros smūgio, visada pirmiausia atjunkite kištukinio lizdo jungtį.

Naudojimas

Paruošimas naudoti

Tinklo adapterio PUC-EXACT įjungimas ir išjungimas (žr. pav. C)

Pirmiausia turite įjungti tinklo adapterį PUC-EXACT ir tik tada galėsite įjungti elektrinį įrankį C-EXACT (žr. „Prijungimas prie elektros tinklo“, 130 psl.).

Norėdami tinklo adapterį įjungti, ant tinklo adapterio esantį jungimo-išjungimo jungiklį 2 nustatykite į padėtį 1.

Žaliai šviečiantis LED indikatorius 3 rodo, kada tinklo adapteris yra paruoštas eksploatuoti.

PUC-EXACT 1: jei šviečia LED indikatorius 4, vadinasi, yra įvykusi triktis.

Norėdami tinklo adapterį išjungti, paspauskite ant tinklo adapterio esantį jungimo-išjungimo jungiklį 2 į padėtį 0.

Kad taupytumėte energiją, tinklo adapterį junkite tik tada, kai jį naudojate.

Elektrinio įrankio įjungimas/išjungimas

Elektrinis tiesinis suktuvas, įjungiamas svirtele (žr. pav. D)

Norėdami elektrinį įrankį įjungti, spauskite įjungimo-išjungimo jungiklį 2 iki atramos.

Elektrinis įrankis įsijungia automatiškai, kai tik pasiekiamas nustatytas sukimo momentas.

• Jeigu įjungimo-išjungimo jungiklis 2 atleidžiamas per anksti, tai nustatytas sukimo momentas nepasiekiamas.

Elektrinis tiesinis suktuvas, įjungiamas paspaudžiant ašine kryptimi

Norėdami įjungti elektrinį įrankį, darbo įrankį įstatykite į varžtą ir suktuvą šiek tiek paspauskite ašine kryptimi.

Elektrinis įrankis įsijungia automatiškai, kai tik pasiekiamas nustatytas sukimo momentas.

• Jei suktuvas per anksti nustojamas spausti, pvz., jei darbo įrankis nuslysta nuo varžto, iš anksto nustatytas sukimo momentas nepasiekiamas.

Darbo patarimai

Dirbdami būkite atidūs, kad tinklo adapterio netyčia nenumuštumėte nuo darbinio paviršiaus. Tinklo adapterį tvirtai pritvirtinkite prie sienos arba jungiamąjį laidą patieskite taip, kad už jo neužkliūtumėte.

Apsauga nuo perkrovos (PUC-EXACT 1)

Esant tinklo adapterio perkrovai, užsidega šviesos diodų indikatorius 4 ir praneša apie triktį.

Darbą nutraukite. Suktuvą ir tinklo adapterį išjunkite.

Patikrinkite suktuvo prietaiso laidą. Pakeiskite pažeistas dalis.

Tada tinklo adapterį ir suktuvą vėl įjunkite.

Jei šviesos diodų indikatorius 4 nenustoja šviesti, vadinasi, tinklo adapteris yra pažeistas. Dėl jo remonto kreipkitės į įgaliotas Bosch elektrinių įrankių remonto dirbtuves.

Priežiūra ir servisas

Prieš pradėdami valymo darbus, nuo tinklo atjunkite tinklo adapterį PUC-EXACT. Taip išvengsite elektros smūgio pavojaus. Tinklo adapterio nepakanka tik išjungti.

Tinklo adapteriui techninės priežiūros nereikia. Ant prietaiso ventiliacinių angų nieko nedėkite ir pasirūpinkite, kad jos visada būtų švarios.

Nuo elektros tinklo atjungto tinklo adapterio jungiamuosius lizdus, movas ir kištukus reguliariai valykite sausu, nepūkuojančiu skudurėliu ir pašalinkite dulkes bei nešvarumus.

Jei reikia pakeisti maitinimo laidą, dėl saugumo sumetimų tai turi būti atliekama Bosch įmonėje arba įgaliotose Bosch elektrinių įrankių remonto dirbtuvėse.

Dėl techninės priežiūros ir remonto darbų kreipkitės tik į kvalifikuotus specialistus. Taip bus užtikrinama, jog tinklo adapteris ir įrankis išliks saugūs. Įgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai atlieka techninės priežiūros ir remonto darbus. Tepimo ir valymo medžiagas šalinkite aplinkai nekenksmingu būdu. Vykdykite įstatymų reikalavimus.

Papildoma įranga

Informaciją apie visą kokybiškos papildomos įrangos programą galite gauti interneto svetainėse www.bosch-pt.com ir www.boschproductiontools.com arba prekybos įmonėje.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai atsakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Tinklo adapterį, papildomą įrangą ir pakuotes reikia ekologiškai utilizuoti.

Nemeskite tinklo adapterių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami elektriniai įrankiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Galimi pakeitimai.

Bosch Power Tools 1609 92A 3HG (20.12.16)
