Produkttyp	Strömförsörjning för Bosch C-EXACT borrskruvdragare
Modell	PUCEXACT 3
Märke	Bosch
Avsedd användning	Strömförsörjning av industriella rakskruvdragare Bosch serie C-EXACT i slutna utrymmen
Antal anslutningsuttag	3
Inspänning	100-240 V AC
Ingångsfrekvens	50/60 Hz
Ingångseffekt	400 W (0,54 HP)
Utspänning	36 V DC
Utström	6,7 A
Vikt (enligt EPTA 01/2014)	2,6 kg
Skyddsklass	I (med jordning)
Arbetstemperatur	-5 °C till +50 °C
Förvaringstemperatur	-20 °C till +70 °C
Relativ luftfuktighet	20-95 % (ingen kondensation)
Visningar	LED driftstatus (grön) och LED störning (röd)
Överlastskydd	Ja, med röd LED-indikering (endast modell PUCEXACT 1)
Underhåll och rengöring	Koppla bort före rengöring; rengör uttagen med en torr luddfri trasa
Elektrisk säkerhet	Använd ett jordat uttag; använd inte i explosiv atmosfär
Reservdelar och reparationsmöjlighet	Reparation endast av auktoriserad Bosch-verkstad; nätkabel utbytbart av Bosch
Allmän information	Manual finns på flera språk; Boschs kundservice: 0811360122

Vanliga frågor - PUCEXACT 3 BOSCH

Vad används PUCEXACT 3-strömförsörjningen till?

Strömförsörjningen PUCEXACT 3 är utformad för att strömförsörja de industriella rakskruvdragarna Bosch serie C-EXACT. Den levererar en konstant spänning på 36 V och gör det möjligt att ansluta upp till tre skruvdragare samtidigt.

Hur ansluter jag en skruvdragare till PUCEXACT 3?

Sätt in enhetens kabel i anslutningsuttaget genom att rikta kopplingsspåret mot uttagets fläns. Skruva fast hylsan medurs för att låsa. Anslut alltid skruvdragaren till blocket innan du ansluter det till elnätet.

Vilka säkerhetsanvisningar måste följas?

Använd ett korrekt jordat uttag. Använd inte i explosiv atmosfär. Koppla bort strömmen före rengöring. Låt endast auktoriserad Bosch-service utföra reparationer. Öppna inte strömförsörjningen själv.

Vad gör jag om den röda lysdioden (störning) tänds?

På modellen PUCEXACT 1 indikerar en röd LED överbelastning. Stanna skruvdragaren och blocket, kontrollera kabelns och skruvdragarens skick. Om lysdioden förblir tänd efter återstart är blocket defekt; kontakta Boschs kundtjänst.

Hur rengör jag strömförsörjningen?

Koppla bort strömförsörjningen från elnätet före rengöring. Använd en torr luddfri trasa för att rengöra anslutningsuttagen och ventilationsöppningarna. Använd inte slipande medel eller lösningsmedel.

Hur många skruvdragare kan jag ansluta till PUCEXACT 3?

PUCEXACT 3 är utrustad med 3 anslutningsuttag och kan därför strömförsörja upp till tre C-EXACT-skruvdragare samtidigt.

Vad är utspänningen och utströmmen?

Utspänningen är 36 V likström och den maximala utströmmen är 6,7 A för modellen PUCEXACT 3.

Kan jag använda strömförsörjningen utomhus?

Nej, strömförsörjningen är endast avsedd för användning i slutna utrymmen. Den får inte utsättas för regn eller överdriven fukt.

Hur underhåller jag nätkabeln?

Hantera inte kabeln ovarsamt. Håll den borta från värme, olja och vassa kanter. Vid skada får bytet endast utföras av Bosch eller en auktoriserad verkstad.

Hur kasseras strömförsörjningen vid livslut?

Kasta inte enheten med hushållsavfallet. I enlighet med EU-direktivet 2012/19/EU ska den lämnas till en återvinningsstation för avfall från elektrisk och elektronisk utrustning.

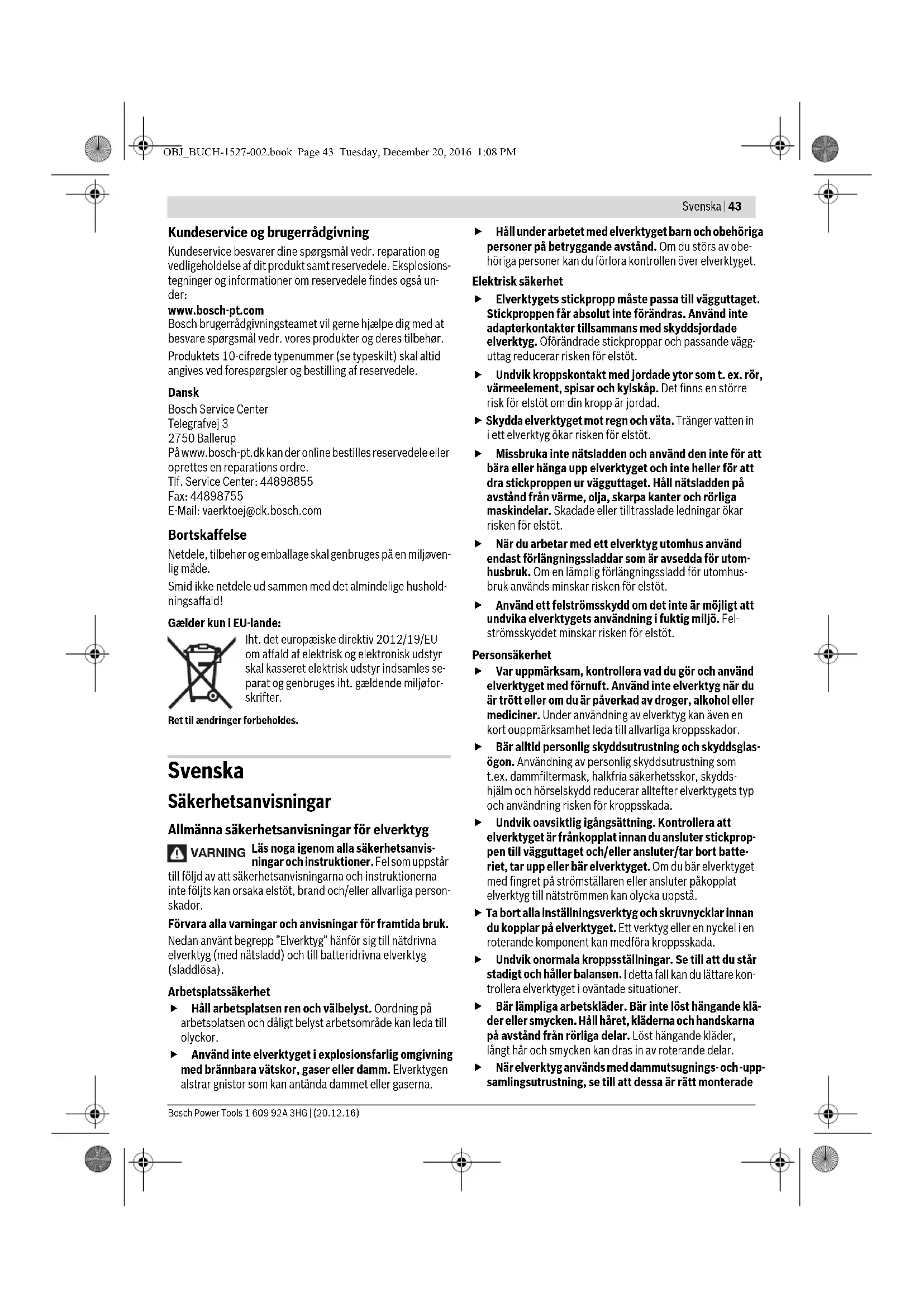

BRUKSANVISNING PUCEXACT 3 BOSCH

Allmänna säkerhetsanvisningar för elverktyg

VARNING: Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. Använd ett felströmskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmskyddet minskar risken för elstöt.

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller när du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömbrytaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. Bär lämpliga arbetskläder. Bär inte lösa hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Lösa hängande kläder, långt hår och smycken kan dras in av roterande delar. När elverktyg används med dammutsugnings- och uppsamlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▸ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. ▸ Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för nätaggregat

Anslut kontakten till ett korrekt jordat uttag. Uttag och förlängningssladd måste ha en funktionsduglig skyddsledare. Nätaggregatets spänning och frekvens måste stämma överens med uppgifterna på skruvdragarens typskylt. Nätaggregatet PUC-EXACT är lämpligt endast för Bosch industri skruvdragare av typ C-EXACT. I annat fall finns risk för brand och explosion. Håll nätaggregatet rent. Risk finns att förorening leder till elstöt. ▸ Kontrollera nätaggregat, kabeln och stickkontakten före varje användning. Ett skadat nätaggregat får inte användas. Du får själv aldrig öppna nätaggregat, låt det repareras av en kvalificerad fackman och endast med originalreservdelar. Skadade nätaggregat, kablar eller stickkontakter ökar risken för elstöt. Använd inte nätaggregatet på lättantändligt underlag (t.ex. papper, textilier mm) resp. i brännbar omgivning. Till följd av nätaggregatets uppvärmning under användning består brandrisk.

Kontrollera att nätaggregat står stadigt på arbetsbordet och att det inte av misstag kan dras ned. Ett skadat nätaggregat kan orsaka en elstöt. Läs och beakta strikt säkerhets- och arbetsinstruktionerna i bruksanvisningen för den aktuella skruvdragaren C-EXACT.

Symboler

Beakta symbolerna nedan som kan vara viktiga för nätaggregatets användning. Lägg symbolerna och deras betydelse på minnet. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda nätaggregatet.

Symbol Betydelse

V	V	o	I	t
A Ampere Elektrisk strömstyrka
W	Watt		Effekt
Hp	Hästkraft
Hz Hertz Frekvens
-	Likström		Ström- och spanningstyp
DC	direct current
~	Enfasväxel-ström		Ström- och spanningstyp
AC	alternatingcurrent
‡	Skyddsklass Ienligt DIN: Skyddsjord(skyddsledare)		Produkter i skyddsklass Imåste i vissa fall jordas.

CE-märke Med CE-märkningen bekräftar Bosch produktens överensstämmelse med tillämpliga direktiv utgivna av Europeiska gemenskapen.

CSA-godkännandemärke

Produkter med detta godkännandemärke har testats av "Canadian Standards Association" och uppfyller gällande säkerhets- och effektstandarder i Kanada och USA.

Varningsanvisning

Upplyser användaren om korrekt hantering av produkten och varnar för risker.

Påbudsmärke Lämnar anvisningar för korrekt hantering, t.ex. att produkterna får användas endast inomhus, att bruksanvisningen ska läsas noga och att apparaten inte får hanteras som hushållsavfall.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av nätaggregatet och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Nätaggregatet är uteslutande avsett för strömförsörjning av Bosch industriskruvdragare av typ C-EXACT som används inomhus.

Illustrerade komponenter

Numreringen av avbildade komponenter hänvisar till illustration av nätaggregatet på grafiksidan.

1 Anslutningshylsdon på nätaggregatet PUC-EXACT 2 Strömställare Till/Från 3 LED-indikator klar för drift 4 LED-indikator vid störning (överbelastning) (PUC-EXACT 1)

5 Nätsladd 6 Hylsdon på verktygskabeln 7 Apparatsladd för anslutning till nätaggregat PUC-EXACT 8 Spärr på verktygskabelnskoppling 7 9 Nätkabelns anslutningskontakt 10 Anslutningshylsdon för nätkabel 11 Stickpropp 12 Till-/frånslag av skruvdragaren (pådragstart) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Tekniska data

Nätaggregat PUC-EXACT 1 PUC-EXACT 3
Produktnummer		0 602 495 001	0 602 495 003
Antal anslutningshylsdon		1	3
Nätanslutning (växelström)
- Ingängsspänning	V	100-240	100-240
- I n effekt	W	400	400
	Hp	0,54	0,54
- I n frekvens	Hz	50/60	50/60
Utgång (likström)
- Utgängsspänning	V	36	36
- Utgängsström	A	11	6,7
Lagringstemperatur	°C	-20...+70	-20...+70
	°F	-4...+158	-4...+158
Driftstemperatur	°C	-5...+50	-5...+50
	°F	+23...+122	+23...+122
Relativ luftfuktigkeit	%	20-95utan daggbildning	20-95utan daggbildning
Vikt enligt EPTA-Procedure 01:2014	kg	2,6	2,6
	Ibs	5,7	5,7
Skyddsklass		‡/I/I	‡

Montage

Drifts- och lagringsomgivning

Nätaggregatet får uteslutande användas yrkesmässigt och inomhus.

Aggregatet kan monteras stationärt eller ställas upp på ett plant, icke brännbart arbetsbord.

Felfri användning bör uppgifterna för drifttemperatur och luftfuktighet beaktas (se Tekniska data), sidan 45).

Anslutning av skruvdragare (se bild A)

Använd endast originalkabel! Kontrollera före varje användning att verktyget, kabeln och stickproppen är oskadade. Trasiga kablar får inte repareras, utan måste bytas ut.

Anslut alltid först elverktyget till nätaggregatet PUC-EXACT och därefter nätaggregatet till strömnätet.

Anslut verktygskabeln 7 till anslutningshylsdonet 1 på nätaggregatet PUC-EXACT. Kontrollera att spåret 8 i nätkabelnskoppling passar mot tappen i anslutningshylsdonet. Skruva medurs fast hylsan 6 på anslutningshylsdonet.

Så här tar du bort skruvdragaren från nätaggregatet

Skruva moturs bort hylsan 6 från nätaggregatets anslutningshylsdon 1 och dra sedan ut apparatkabeln 7 ur anslutningshylsdonet.

46 | Svenska

Anslutning till energiförsörjning (se bild B)

Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på nätaggregatets typskylt.

Använd vid anslutning av nätaggregatet till energiförsörjningen endast nätkablar som är lämpliga för strömkällan. Byt vid behov ut standardmässigt medföljande nätkabel för jordat nätuttag mot en nätkabel som är anpassad till aktuell strömkälla.

Se till att en rak elskruvdragare med tangentpådrag inte läggs mot tangenten innan nätaggregatet PUC-EXACT ansluts till strömnätet. Detta hindrar oavsiktlig start av skruvdragaren.

Se till att en rak skruvdragare med tryckpådrag inte trycks axiellt när nätaggregat PUC-EXACT ansluts till strömnätet. Detta hindrar oavsiktlig start av skruvdragaren.

Anslut först stickproppen 9 på nätkabeln 5 till anslutningshylsdonet 10 på nätaggregatet PUC-EXACT. Nu kan PUC-EXACT kopplas till strömnätet genom att ansluta stickproppen 11 till ett nätuttag med jorddon.

Anslut först nätkabeln till nätaggregatet PUC-EXACT innan stickproppen 11 kopplas till nätuttaget, i annat fall finns risk för elstöt.

Så här bryts energiförsörjningen

Dra först stickproppen 11 ur vägguttaget. Dra sedan nätkabelns anslutningskontakt 9 ur nätaggregatets anslutningshylsdon 10.

Bryt alltid först förbindelsen till vägguttaget för att undvika elstöt.

Drift

Driftstart

Till-/frånslag av nätaggregatet PUC-EXACT (se bild C)

Nätaggregatet PUC-EXACT måste tas i drift innan elverktyget C-EXACT kan kopplas på (se "Anslutning till energiförsörjning", sidan 46).

För att sätta på elkontakten trycker du på strömbrytaren 2 på elkontakten till läge 1.

Den gröna lysdioden 3 visar att elkontakten är redo att användas.

PUC-EXACT 1: om lysdioden 4 lyser föreligger ett fel.

För att spara energi, slå endast på elkontakten när du använder den.

Till-/frånslag av elverktyget

Rak elskruvdragare med pådrag (se bild D)

För inkoppling av elverktyget tryck strömställaren Till/Från 2 mot stopp.

Elverktyget slår automatiskt från så fort inställt vridmoment uppnåtts.

Om strömställaren Till/Från 2 släpps för tidigt uppnås inte förinställt vridmoment.

Rak elskruvdragare med tryckkoppling

För inkoppling lägg elverktyget mot skruven och tryck skruvdragaren lätt i axiell riktning.

Elverktyget slår automatiskt från så fort inställt vridmoment uppnåtts.

Vid förtidig avstängning av skruvdragaren, t.ex. när skruvdragarens insatsverktyg slirar av skruven, uppnås inte förinställt vridmoment.

Arbetsanvisningar

Se till att nätaggregatet under arbetet inte oavsiktligt dras ner från arbetsbordet. Sätt stadigt fast nätaggregatet antingen på väggen eller anslutningskabeln så att man inte snavar över den.

Overbelastningsskydd (PUC-EXACT 1)

När nätaggregatet överbelastas tänds lysdioden 4 och signalerar en störning.

Avbryt arbetet. Koppla från skruvdragaren och nätaggregatet.

Kontrollera skruvdragaren och apparatkabeln. Byt ut defekta delar.

Återinkoppla nätaggregatet och skruvdragaren.

Om lysdioden 4 fortfarande lyser är nätaggregatet defekt. Låt det repareras i en auktoriserad serviceverkstad för Bosch elverktyg.

Underhåll och service

Underhåll och rengöring

Ta bort nätaggregatet PUC-EXACT från nätet före rengöring av skruvdragaren. Därvid undviks risken för en elstöt. Det räcker inte med att bara koppla från nätaggregatet.

Nätaggregatet är underhållsfritt. Håll apparaten och ventilationsslitsarna fria och rena.

Bryt strömmen till nätaggregatet och rengör regelbundet anslutningshylsor, kopplingar och stickproppar med en torr, luddfri trasa och avlägsna damm- och smutspartiklar.

Om nät sladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.

Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att nätaggregatets säkerhet upprätthålls.

En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

• Hantera smörj- och rengöringsmedel på miljövänligt sätt. Beakta lagbestämmelserna.

Tillbehör

Detaljerad information om tillbehörsprogrammet hittar du på Internet under www.bosch-pt.com och www.boschproductiontools.com eller hos din återförsäljare.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Nätaggregat, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte nätaggregat i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.
