Typ produktu	Bezdrátový vysavač na vodu a prach
Značka	Bosch
Model	GAS 18V-12 MC Professional
Jmenovité napětí	18 V
Příkon	400 W
Hrubý objem nádoby	12 l
Čistý objem (suchý materiál)	8 l
Čistý objem (kapaliny)	6 l
Max. podtlak (vysavač)	140 mbar
Max. podtlak (turbína)	170 mbar
Max. průtok (vysavač)	23 l/s
Max. průtok (turbína)	30 l/s
Doba provozu na jedno nabití (s ProCORE 8Ah)	~20 min
Třída filtrace	M (podle IEC/EN 60335-2-69)
Hmotnost (podle baterie)	7,0 – 8,7 kg
Stupeň krytí	IPX4
Technologie připojení	Bluetooth® 4.2 Low Energy
Dosah Bluetooth	30 m
Kompatibilní baterie	GBA 18V..., ProCORE18V...
Doporučené nabíječky	GAL 18..., GAX 18..., GAL 36...
Hlavní filtr	Skládaný HEPA filtr třídy M
Hladina hluku	79 dB(A) (nejistota K=2 dB)
Hodnoty vibrací	< 2,5 m/s² (K=1,5 m/s²)
Dodávané příslušenství	Sací hadice, adaptér, koleno, kartáč, hubice, popruh
Speciální funkce	Automatické spouštění, alarm průtoku vzduchu, manuální čištění filtru

Často kladené otázky - GAS 18V-12 MC Professional BOSCH

Jak vyprázdnit plastový sáček po vysávání suchého materiálu?

Vypněte vysavač, otevřete uzavírací patky, sejměte horní díl a poté plastový sáček. Sáček před vyjmutím uzavřete přiloženou stahovací páskou.

Jak vyčistit hlavní filtr?

Až 3x otevřete a zavřete kryt prostoru pro akumulátor pro manuální čištění filtru. V případě potřeby filtr vyjměte a poklepejte na něj nebo jej vykartáčujte. Nikdy nepoužívejte stlačený vzduch.

Co dělat, když se spustí alarm průtoku vzduchu?

Zkontrolujte úroveň nabití baterie, plastový sáček, sací hadici (kolena nebo ucpání) a proveďte čištění filtru. Pokud problém přetrvává, kontaktujte servis Bosch.

Mohu tímto vysavačem vysávat kapaliny?

Ano, ale pouze nehořlavé kapaliny. Před vysáváním kapalin vyjměte plastový sáček a držák sáčku. Vysavač se automaticky zastaví pomocí plováku.

Jak připojit vysavač k elektrickému nářadí pro automatické spouštění?

Přepněte vypínač do polohy automatického spouštění a poté spárujte vysavač s vysílacím modulem GCT (příslušenství) přes Bluetooth. Vysavač se spouští a zastavuje s nářadím.

Jakou baterii použít pro maximální výdrž?

Použijte baterii ProCORE18V s kapacitou alespoň 8 Ah (doporučeno 8 Ah nebo 12 Ah), abyste splnili třídu filtrace M a dosáhli nejlepší výdrže.

Jak bezpečně přepravovat vysavač?

Připevněte popruh k upevňovacím okům a noste jej na rameni podle pokynů v návodu. Nikdy na vysavač neseďte a během používání jej nenoste na popruhu.

Co dělat, když se vysavač nespustí?

Zkontrolujte nabití baterie, správně ji vložte a ujistěte se, že je vypínač v poloze 1 (ne v režimu automatického spouštění bez modulu). Pokud je aktivní ochrana proti opětovnému spuštění, přepněte vypínač na 0 a poté na 1.

Jak opravit poškozenou sací hadici?

Poškozenou část odřízněte nožem, poté našroubujte zpět těsnicí manžetu. Používejte rukavice, abyste předešli zranění. Postupujte podle kroků v návodu pro opravu na straně vysavače nebo na straně nářadí.

Kde najít náhradní díly a získat poprodejní servis?

Navštivte www.bosch-pt.com pro výkresy sestav a náhradní díly. Ve Francii použijte formulář SAV DIRECT na www.bosch-pt.fr nebo kontaktujte zákaznický servis Bosch na čísle 09 70 82 12 26.

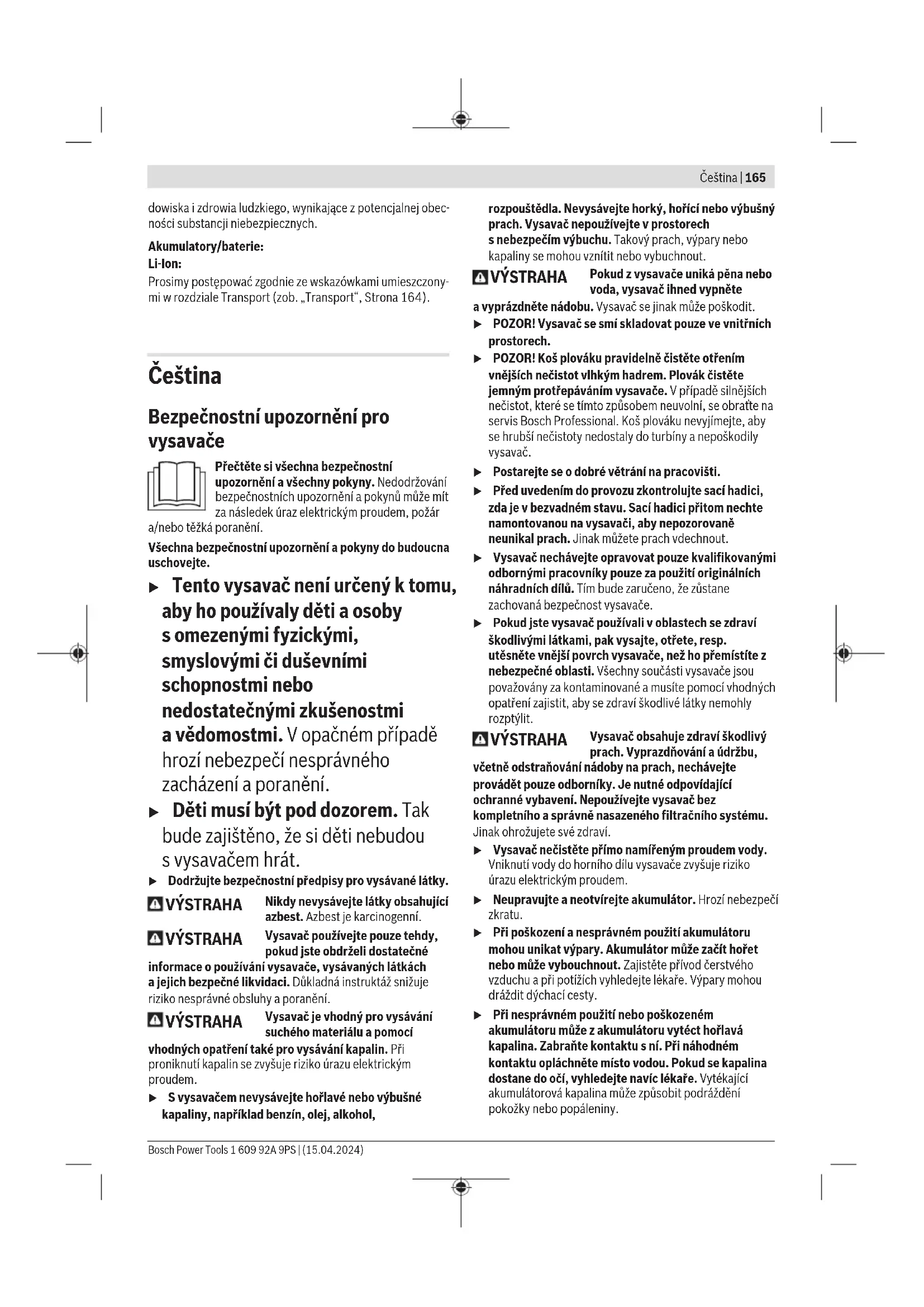

NÁVOD K OBSLUZE GAS 18V-12 MC Professional BOSCH

cs Původní návod k použivání

Bezpečnostní upozornění pro vysavače

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár

a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.

▶ Tento vysavač není určený k tomu, aby ho použivaly děti a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. V opačném případě hrozí nebezpečí nesprávného zacházení a poranění.

▶ Děti musí být pod dozorem. Tak bude zajištěno, že si děti nebudou s vysavačem hrát.

▶ Dodržujte bezpečnostní předpisy pro vysávané látky.

VÝSTRAHA

Nikdy nevysávejte látky obsahující azbest. Azbest je karcinogenní.

VÝSTRAHA

Vysavač používejte pouze tehdy, pokud jste obdrželi dostatečné

informace o používání vysavače, vysávaných látkách a jejich bezpečné likvidaci. Důkladná instruktáž snižuje riziko nesprávné obsluhy a poranění.

VÝSTRAHA

Vysavač je vhodný pro vysávání suchého materiálu a pomocí

vhodných opatření také pro vysávání kapalin. Při proniknutí kapalin se zvyšuje riziko úrazu elektrickým proudem.

▶ S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol,

rozpouštědla. Nevysávejte horký, hořící nebo výbušný prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout.

VÝSTRAHA

Pokud z vysavače uniká pěna nebo voda, vysavač ihned vypněte

a vyprázdněte nádobu. Vysavač se jinak může poškodit.

POZOR! Vysavač se smí skladovat pouze ve vnitřních prostorech.
POZOR! Koš plováku pravidelně čistěte otřením vnějších nečistot vlhkým hadrem. Plovák čistěte jemným protřepáváním vysavače. V případě silnějších nečistot, které se tímto způsobem neuvolní, se obraťte na servis Bosch Professional. Koš plováku nevyjímejte, aby se hrubší nečistoty nedostaly do turbíny a nepoškodily vysavač.
▶ Postarejte se o dobré větrání na pracovišti.
▶ Před uvedením do provozu zkontrolujte sací hadici, zda je v bezvadném stavu. Sací hadici přitom nechte namontovanou na vysavači, aby nepozorovaně neunikal prach. Jinak můžete prach vdechnout.
Vysavač nechávejte opravovat pouze kvalifikovanými odbornými pracovníky pouze za použití originálních náhradních dílů. Tím bude zaručeno, že zůstane zachovaná bezpečnost vysavače.
Pokud jste vysavač použivali v oblastech se zdraví škodlivými látkami, pak vysajte, otřete, resp. utěsněte vnější povrch vysavače, než ho přemístíte z nebezpečné oblasti. Všechny součásti vysavače jsou považovány za kontaminované a musíte pomocí vhodných opatření zajistit, aby se zdraví škodlivé látky nemohly rozptýlit.

VÝSTRAHA

Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu,

včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního a správně nasazeného filtračního systému. Jinak ohrožujete své zdraví.

Vysavač nečistěte přímo namířeným proudem vody. Vniknutí vody do horního dílu vysavače zvyšuje riziko úrazu elektrickým proudem.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.

166 | Čeština

▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

▶ Pokud z vysavače uniká prach, vysavač ihned vypněte a vyprázdněte nádobu. Vysavač se jinak může poškodit.
▶ Na vysavač si nesedejte. Můžete vysavač poškodit.
▶ Nepracujte s vysavačem, když ho nesete za popruh. Při vysávání byste se mohli popruhem o něco zachytit a upadnout.
▶ Popruh používejte výhradně ve spojení s vysavačem.
▶ Děti nesmí čistit vysavač a provádět jeho údržbu bez dozoru.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované ochranné známky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této slovní ochranné známky / těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Symboly

Následující symboly mohou být důležité pro používání vašeho vysavače. Zapamatujte si prosím symboly a jejich význam. Správná interpretace symbolů vám pomůže vysavač lépe a bezpečněji používat.

Symboly a jejich význam

VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Vysavač třídy prachu M podle IEC/EN 60335-2-69 pro suché vysávání zdraví škodlivého prachu s mezními hodnotami expozice ≥ 0,1 mg/m³

Symboly a jejich význam

VAROVÁNÍ! Vysavač obsahuje zdraví škodlivý prach. Vyprazdňování a údržbu, včetně odstraňování nádoby na prach, nechávejte provádět pouze odborníky. Je nutné odpovídající ochranné vybavení. Nepoužívejte vysavač bez kompletního a správně nasazeného filtračního systému. Jinak ohrožujete své zdraví.

Funkce automatického spuštění Odsávání prachu, který vzniká u běžícího elektrického nářadí připojeného přes modul vysílače GCT ...; vysavač se automaticky zapne a s časovou prodlevou zase vypne.

Vypnutí

Vysávání Vysávání usazeného prachu

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Vysavač je určený k zachycování, vysávání, transportu a filtrování dřevěných třísek a nehořlavého suchého prachu, nehořlavých kapalin a směsi vody a vzduchu. Vysavač je technicky vyzkoušený z hlediska prachu a odpovídá třídě prachu M. Je vhodný pro zvýšené namáhání při profesionálním použití, např. v oblasti řemesel, průmyslu a v dílnách.

Vysavače třídy prachu M podle IEC/EN 60335-2-69 se smí používat pouze pro vysávání a odsávání zdraví škodlivého prachu s mezní hodnotou expozice ≥ 0,1 mg/m³.

Vysavač používejte jen tehdy, když dokážete plně odhadnout a bez omezení provádět všechny funkce nebo jste obdrželi příslušné pokyny.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení vysavače na stránkách s obrázky.

(1) Ukazatel alarmu vzduchového proudu (uživatelské rozhraní)
(2) Stavová lišta (uživatelské rozhraní)
(3) Ukazatel stavu nabití akumulátoru (uživatelské rozhraní)
(4) Ukazatel funkce automatického spuštění (uživatelské rozhraní)
(5) Tlačitko párování (uživatelské rozhraní)
(6) Uživatelské rozhraní

(7) Držák pro příslušenství

(8) Aretace pro držák příslušenství

(9) Popruh

(10) Otvor pro hadici

(11) Krytka přípojky odsávání

(12) Nádoba

(13) Uzávěr pro horní díl vysavače

(14) Vypínač

(15) Horní díl vysavače

(16) Držadlo

(17) Upevňovací oka

(18) Kryt prihrádky pro akumulátor

(19) Odjišťovací tlačítko krytu přihrádky pro akumulátor

(20) Sací hadice

(21) Odsávací adaptér

(22) Zahnutá hubice

(23) Adaptér SDS Clean pro vrtání ^a)

(24) Kartáč

(25) Štěrbinová hubice krátká

(26) Štěrbinová hubice dlouhá ^a

(27) Podlahová hubice úzká ^a)

(28) Podlahová hubice široká ^a)

(29) Sací trubka ^a)

(30) Otvor pro akumulátor

(31) Akumulátor ^a)

(32) Hlavní filtr

(33) Držák sáčků

(34) Koš plováku

(35) Držák filtru

(36) Plastový vak

(37) Tlačítko

(38) Popruh

(39) Modul vysílače GCT ... a)

(40) Stavová kontrolka modulu vysílače ^a)

(41) Tlačitko spuštění/vypnutí modulu vysílače ^a)

(42) Otvor falešného vzduchu odsávacího adaptéru

(43) Uložení pro držák sáčků

(44) Plovák

(45) Otočné kolečko

(46) Uchycení otočného kolečka

(47) Hadicový nástavec

(48) Těsnicí objímka hadice na straně vysavače

(49) Aretační kroužek

(50) Těsnicí objímka hadice na straně elektrického nářadí / hubice

(51) Pružina pro odvod elektrostatického náboje

a) Toto příslušenství není standardní součástí dodávky.

Technické údaje

Vysavač na mokré/suché sání GAS 18V-12 MC
Číslo výrobku		3 601 JK2 0..
Napětí V 18
Jmenovitý příkon W 400
Objem nádoby (brutto) I 12
Čistý objem (suchý) I 8
Čistý objem (kapalina) I 6
Max. podtlak ^A)
– Vysavač ^B)	mbar	140
	hPa	140
– Turbína mbar		170
	hPa	170
Max. průtok ^A)
– Vysavač ^B)	l/s	23
	m ^3 /h	82,8
– Turbína l/s		30
	m ^3 /h	108
Doba provozu na jedno nabití akumulátoru	min/Ah 2,5
Třída prachu M
Hmotnost kg	7,0–8,7	C)
Stupeň krytí		IPX4
Doporučená teplota prostředí při nabíjení	°C	0 až +35
Dovolená teplota prostředí při provozu ^D) a při skladování	°C	-20 až +50
Kompatibilní akumulátory		GBA 18V...ProCORE18V...
Doporučené akumulátory pro plný výkon		ProCORE18V...≥ 8 Ah
Doporučené nabíječky		GAL 18...GAX 18...GAL 36...

Přenos dat

Bluetooth®		Bluetooth® 4.2 (Low Energy)E
Provozní frekvenční rozsah	MHz	2 402-2 480
Max. vysílací výkon	mW	< 1
Vzdálenost signálu	s 8

168 | Čeština

Vysavač na mokré/suché sání GAS 18V-12 MC

Maximální dosah signálu ^F) m 30

A) Měřeno při 20–25 °C s akumulátorem ProCORE18V 8.0Ah.
B) Měřeno se sací hadicí (20) a zahnutou hubicí (22)
C) V závislosti na použitém akumulátoru
D) Omezený výkon při teplotách <0 °C.
E) Mobilní koncová zařízení musí být kompatibilní se zařízeními Bluetooth®-Low-Energy (verze 4.2) a podporovat Generic Access Profile (GAP).
F) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.
Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 60335-2-69.

Hladina akustického tlaku při použití váhového filtru A činí u tohoto vysavače typicky 79 dB(A). Nejistota K = 2 dB. Hladina hluku může při práci překročit uvedené hodnoty.

Noste chrániče sluchu!

Celkové hodnoty vibrací a_n (součet vektorů tří os) a nejistota K zjištěné podle EN 60335-2-69: a_n < 2,5 m/s^2, K = 1,5 m/s^2 .

Akumulátor

Bosch prodává akumulátorové vysavače i bez akumulátoru. Na obalu je uvedeno, zda je součástí dodávky vysavače akumulátor.

Nabíjení akumulátoru

▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším vysavačem.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení a vyjmutí akumulátoru (viz obrázek A)

▶ Při nasazování akumulátoru nepoužívejte sílu.
Akumulátor je konstruovaný tak, že ho lze do vysavače vložit pouze ve správné poloze.
▶ Postarejte se o to, aby byly prihrádka pro akumulátor a otvor pro akumulátor vždy čisté a suché, abyste pracovali dobře a bezpečně.
– Pro otevření krytu přihrádky pro akumulátor (18) stiskněte odjišťovací tlačítko (19).
- Zasuňte akumulátor (31) do otvoru pro akumulátor (30) tak, aby slyšitelně zaskočil.
– Pro vyjmutí akumulátoru (31) stiskněte odjišťovací tlačítko na akumulátoru a vytáhněte akumulátor z otvoru pro akumulátor (30).
- Zavřete kryt přihrádky pro akumulátor (18).

Upozornění: Kvůli systému čištění filtru vyžaduje zavírání krytu přihrádky pro akumulátor větší sílu.

Ukazatel stavu nabití akumulátoru

Při nasazeném akumulátoru můžete zjistit stav nabití akumulátoru na uživatelském rozhraní (6), při vyjmutém akumulátoru na samotném akumulátoru.

Ukazatel stavu nabití akumulátoru na vysavači

Po zapnutí vysavače se na uživatelském rozhraní jednotlivě rozsvítí 5 zelených LED ukazatele stavu nabití akumulátoru (3) ve vzestupném a sestupném pořadí. Poté LED zobrazí stav nabití akumulátoru (31).

Ukazatel stavu nabití akumulátoru na akumulátoru

Při vyjmutí akumulátoru z vysavače si lze stav nabití zobrazit pomocí zelených LED ukazatele stavu nabití na akumulátoru. Pro zobrazení stavu nabití stiskněte tlačitko ukazatele stavu nabití nebo .

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Upozornění: Ne každý typ akumulátoru má ukazatel stavu nabití.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí tři zelené 60-100 %

Trvale svítí dvě zelené 30-60 %

Trvale svítí jedna zelená 5-30 %

Bliká jedna zelená 0-5 %

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí pět zelených 80–100 %

Trvale svítí čtyři zelené 60–80 %

Trvale svítí tři zelené 40–60 %

Trvale svítí dvě zelené 20–40 %

Trvale svítí jedna zelená 5–20 %

Bliká jedna zelená 0–5 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

▶ Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vyjměte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí vysavače.

Nasazení hlavního filtru (viz obrázek B)

Hlavní filtr (32) je skládací HEPA filtr s mimořádně vysokým filtrovacím výkonem pro čištění výstupního vzduchu.

- Otevřete uzávěry (13) a sejměte horní díl vysavače (15).

Upozornění: Při sejmutí a odstavení horního dílu vysavače (15) dbejte na to, aby se tyčky držáku sáčků (33) neohýbaly nebo nezlomly.

- Přetáhněte hlavní filtr (32) přes koš plováku (34) a otočte jej až nadoraz ve směru do držáku filtru (35). - Nasad'te horní díl vysavače (15) a uzavřete uzávěry (13).

Upozornění: Dbejte na to, aby byl filtr vždy správně namontován. Platí to zejména v případě, že vysáváte škodlivý prach.

Nasazení/vyjmutí plastového vaku (suché sání) (viz obrázek C)

Upozornění: Při sejmutí a odstavení horního dílu vysavače (15) dbejte na to, aby se tyčky držáku sáčků (33) neohýbaly nebo nezlomly.

Otevřete oba uzávěry (13) a sejměte horní díl vysavače (15).

Pro suché sání nasadte do nádoby (12) plastový vak (36). Plastový vak (36) vložte do nádoby (12) plnicím otvorem nahoru ①.

Zajistěte, aby plastový vak (36) úplně doléhal na vnitřní stěny nádoby (12) ②.

Zbytek plastového vaku (36) prěhněte prěs okraj nádoby (12).

Nasad'te horní díl vysavače (15) opět na Ⓑ a zavřete vysavač uzávěry (13).

▶ Dbejte na to, aby byl vysavač vždy dobře zavřený.

Upozornění: Při nasazování horního dílu vysavače (15) dbejte na to, abyste tyčkami držáku sáčků (33) nepropíchli plastový vak (36).

Plastový vak před vyjmutím uzavřete. Za tímto účelem stáhněte bílou pásku z plastového vaku, přidržte vak v horní části a pomocí pásky vak zavažte.

Montáž držáku sacího příslušenství

Vložte držák sacího příslušenství (7) do dodaného držáku. Držák pro sací příslušenství (7) zajistěte otočením aretace držáku (8) ve směru hodinových ručiček.

Montáž/upevnění sací hadice

Montáž sací hadice (viz obrázek D)

Vytáhněte krytku přípojky (11) z otvoru pro hadici (10).

Nasad'te sací hadici (20) do otvoru pro hadici (10) a otočte ji po směru hodinových ručiček až nadoraz.

▶ Po vyjmutí sací hadice otvor pro hadici vždy uzavřete krytkou. Zabraňujete tím úniku prachu.

Upevnění sací hadice na vysavači (viz obrázek E)

Namontovanou sací hadici (20) omotejte kolem vysavače. Zatáhněte popruh (9) dolů a zahákněte jej do některé ze tří dosažitelných drážek z celkového počtu 15 drážek.

Montáž příslušenství pro vysávání

Sací hadice (20) je vybavená zacvakávacím systémem, pomocí kterého lze připojit příslušenství pro vysávání (odsávací adaptér (21), zahnutou hubici (22)).

Montáž odsávacího adaptéru nebo zahnuté hubice (viz obrázek F)

Nasad'te odsávací adaptér (21) nebo zahnutou hubici (22) na sací hadici (20) tak, aby obě tlačítka (37) sací hadice slyšitelně zaskočila.

Pro demontáž stiskněte tlačítka (37) dovnitř a součásti ze sebe vytáhněte.

Montáž hubic a trubek

V případě potřeby zasuňte sací trubky (29) pevně do sebe a poté na zahnutou hubici (22).

Nasad'te podlahovou hubici (27)/(28), štěrbinovou hubici (25)/(26) nebo kartáč (24) pevně na sací trubku (29) nebo zahnutou hubici (22).

Popruh

Upevnění popruhu (viz obrázek G)

▶ Popruh je vhodný pouze k nošení a zajištění vysavače!

Zacvakněte karabiny popruhu (38) do upevňovacích ok (17) na vysavači.

Zavěšení vysavače na popruh (viz obrázek H)

Vysavač zavěšujte pouze na předměty, které udrží hmotnost celého vysavače.

Nasad'te popruh (38) namontovaný na vysavač na vodorovný předmět (např. tyč) nebo protáhněte horní konec smyčky hákem, resp. uchem. Střední karabinový hák popruhu zahákněte do středního upevňovacího ucha (17) rukojeti (16).

Použití popruhu přes rameno (viz obrázek I)

Popruh můžete použít pro zavěšení na rameno.

Přehod'te si popruh namontovaný na vysavač přes rameno.

▶ Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením

170 | Čeština

vysavače vyjměte akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí vysavače.

Při provozu vysavače dbejte na to, aby byla aretační kolečka na vysavači zablokovaná, aby byl vysavač zabezpečený proti neúmyslnému rozjetí. Před spuštěním provozu vyzkoušejte funkci koleček na příslušném podkladu.

Uvedení do provozu

Informujte se o platných předpisech/zákonech ohledně zacházení se zdraví škodlivým prachem ve vaší zemi.

Vysavač se smí používat pro vysávání a odsávání následujících materiálů:

- Prach s mezní hodnotou expozice ≥ 0,1 mg/m ^3 Vysavač se zásadně nesmí používat v prostředích s nebezpečím výbuchu.

▶ Dbejte na bezpečné pracovní prostředí.
▶ Abyste zabránili nebezpečí zakopnutí, dbejte na čisté a uklizené pracovní prostředí.
▶ Před vysáváním zkontrolujte, zda je kryt přihrádky pro akumulátor bezpečně uzavřený.

Upozornění: Pro bezpečné dodržení třídy prašnosti M a maximální provozní dobu se doporučují akumulátory ProCORE s kapacitou 8 Ah nebo 12 Ah.

Aby byl zajištěn optimální sací výkon, musíte vždy sací hadici (20) zcela odmotat.

▶ Dbejte na to, aby byl vysavač vždy dobře zavřený.
▶ Používejte pouze nepoškozený filtr (bez trhlin, děr atd.). Poškozený filtr ihned vyměňte.

Zapnutí/vypnutí

Pro zapnutí vysavače otočte spínač (14) do polohy 1.

Pro zapnutí funkce automatického spuštění otočte spínač

(14) do polohy Rozsvití se ukazatel funkce automatického spuštění (4). Vysavač Ize automaticky spustit, je-li přes modul vysilače GCT ... spojen s elektrickým nářadím.

Pro vypnutí vysavače otočte spínač (14) do polohy 0.

Uživatelské rozhraní

Uživatelské rozhraní (6) slouží:

– pro zobrazení stavu vysavače;
– pro spojení s modulem vysílače GCT ... (39);
– pro spojení s mobilním koncovým zařízením.

Ukazatele stavu

Stavová lišta Ukazatel funkceautomatickéhospuštěníA)	Ukazatel alarmuvzduchového proudu	Význam
Zelený – – Vysavač je zapnutý a připravený k provozu.
Zelený Zelený – Vysavač je připravený k provozu a spojený s modulemvysílače.
Žlutý – – Akumulátor je téměř vybitý
Žlutý Žlutý – Nenalezen žádný modul vysílače
Žlutý – Bliká žlutě Alarm vzduchového proudu
Červený – – Akumulátor vybitý, aktivovala se ochrana protiopětovnému zapnutí nebo alarm teploty pro vysavač,resp. akumulátor
Bliká pomalu modře Bliká pomalu modře – Spojení s modulem vysílače se automaticky obnoví pozapnutí funkce automatického spuštění.
Bliká rychle modře 1× blikne modře – Spojení s modulem vysílače se hledá a nově vytváří.
Svítí modře (2 s) Svítí modře (2 s) – Spojení s modulem vysílače úspěšně vytvořeno
Bliká pomalu modře – – Spojení s mobilním koncovým zařízením jeautomaticky obnoveno nebo probíhá přenos dats mobilním koncovým zařízením.
Bliká rychle modře – – Spojení s mobilním koncovým zařízením se hledáa nově vytváří.
Svítí modře (3 s) – – Spojení s mobilním koncovým zařízením úspěšněvytvořeno

Stavová lišta Ukazatel funkce

automatického

spuštění ^A)

Ukazatel alarmu

vzduchového proudu

4× blikne modře (interval 1,5 s)

-- Je spuštěn reset.

A)

Ukazatel funkce automatického spuštění (4) svítí pouze v případě, že spínač (14) je v poloze

Vytvoření spojení s modulem vysílače (příslušenství) (viz obrázek J)

Pro používání funkce automatického spuštění musí být vysavač přes Bluetooth® spojen s modulem vysílače GCT ... (39).

Vysavač a modul vysílače se musí nacházet v těsné blízkosti.

Při otočení spínače (14) vysavače do polohy čpustí vysavač automaticky vyhledávání modulu vysílače GCT .... Stavová lišta (2) a ukazatel funkce automatického spuštění (4) blikají pomalu modře.

Opakované spojení se známým modulem vysílače:

Byl-li vysavač již spojen s modulem vysílače GCT ... a tento modul je funkční a v dosahu, obnoví se spojení s tímto modulem automaticky.

Vytvoření nového spojení (první spojení nebo spojení s jiným modulem vysílače):

• Podržte na vysavači tlačitko párování (5) tak dlouho, až začne stavová lišta (2) rychle modře blikat.
• Podržte bezprostředně tlačítko spuštění/vypnutí (41) na modulu vysílače (39) tak dlouho, až stavová lišta (40) na modulu vysílače blikne dvakrát modře.

Vytvoření spojení úspěšné:

• Stavová lišta (2) a ukazatel funkce automatického spuštění (4) na vysavači svítí zeleně.
• Stavová lišta (40) na modulu vysílače blikne jednou zeleně.

Vytvoření spojení není možné (po několika minutách):

- Stavová lišta (2) a ukazatel funkce automatického spuštění (4) na vysavači svítí žlutě.

- Stavová lišta (40) na modulu vysílače svítí červeně.

Při vypnutí vysavače je spojení s modulem vysílače GCT ... uloženo. Po novém zapnutí se vysavač automaticky pokusí znovu vytvořit spojení se stejným modulem vysílače.

Funkce konektivity

V rámci funkcí Connectivity lze prénášet data přes Bluetooth® mezi vysavačem a určitými mobilními koncovými zařizeními.

Systémové předpoklady

Mobilní koncové zařízení(tablet, chytrý telefon)

Android 6.0 (a vyšší)iOS 11 (a vyšší)

Pro používání funkcí konektivity musíte nejprve instalovat – podle příslušného koncového zařízení – specifickou aplikaci. Aplikaci si stáhněte v příslušném obchodě s aplikacemi (Apple App Store, Google Play Store).

Upozornění: Předpokladem je uživatelský účet v příslušném obchodě s aplikacemi.

Název aplikace iOS/Android

Bosch Toolbox

Poté zvolte v aplikaci položku nabídky MyTools nebo Connectivity. Na displeji vašeho mobilního koncového zařízení se budou zobrazovat všechny další kroky pro spojení vysavače s koncovým zařízením.

Vytvoření spojení mezi vysavačem a koncovým zařízením se spouští přes aplikaci. Bliká-li stavová lišta (2) na vysavači rychle modře, potvrďte vytvoření spojení stisknutím tlačítka párování (5). Po úspěšném vytvoření spojení svítí stavová lišta (2) po dobu 3 s modře.

Po vytvoření spojení s mobilním koncovým zařízením a provedení autorizace jsou k dispozici následující funkce:

• Registrace a personalizace
• Kontrola stavu, varovná hlášení
  – Všeobecné informace a nastavení
• Správa
  – Nastavení doběhu pro funkci automatického spuštění
• Aktualizace softwaru Connectivity ve vysavači

Návrat na tovární nastavení (reset)

V případě potřeby můžete resetovat uložená nastavení (doběh, spojení s modulem vysílače a mobilním koncovým zařízením) i chybová hlášení. Podržte přitom tlačítko párování (5) stisknuté tak dlouho, až stavová lišta (2) 4krát blikne modře v intervalu 1,5 s.

Reset lze rovněž spustit přes aplikaci Bosch Toolbox.

Suché vysávání

▶ Vysavač se nesmí používat bez filtru.

Pro suché sání musí být hlavní filtr (32) suchý a nasazený plastový vak (36) (viz „Nasazení/vyjmutí plastového vaku (suché sání) (viz obrázek C)“, Stránka 169).

Odsávání prachu, který vzniká u běžícího elektrického nářadí (viz obrázek K)

Pokud se výstupní vzduch vrací zpátky do místnosti, musí se v místnosti zajistit dostatečná míra výměny vzduchu. Dodržujte příslušné národní předpisy.

172 | Čeština

Odsávací hrdlo elektrického nářadí a sací hadici (20) spojte bud' přímo, nebo přes odsávací adaptér (21) (viz „Montáz odsávacího adaptéru nebo zahnuté hubice (viz obrázek F)“, Stránka 169).

Upozornění při použití odsávacího adaptéru: Při práci s elektrickým nářadím, u něhož se do sací hadice přivádí malé množství vzduchu (např. kmitací pily, brusky), musí být otevřený otvor falešného vzduchu (42) na odsávacím adaptéru (21). Díky tomu se zlepší celkový výkon vysavače a elektrického nářadí. Za tímto účelem otočte kroužek nad otvorem falešného vzduchu (42) tak, aby vznikl maximální otvor.

Pro odsávání prachu při vrtání můžete použít adaptér SDS Clean (23). Dodržujte přitom příslušný návod k použití.

S funkcí automatického spuštění můžete vysavač zapnout a vypnout pomocí modulu vysílače (39) automaticky s elektrickým nářadím:

• Otočte spínač (14) do polohy. Škazatel funkce automatického spuštění (4) signalizuje zapnutou funkci.
• Spojte vysavač s modulem vysílače (viz „Vytvoření spojení s modulem vysílače (příslušenství) (viz obrázek J)“, Stránka 171). Pro montáž modulu vysílače (39) na elektrickém nářadí dodržujte návod k použití modulu vysílače.
  – Pro zapnutí vysavače zapněte připojené elektrické nářadí. Vysavač se automaticky zapne.

▶ Po zapnutí elektrického nářadí se ujistěte, že se vysavač spustil.
- Pro vypnutí vysavače vypněte elektrické nářadí. Odsávání se ukončí po uplynutí nastaveného doběhu. Při doběhu je odsáván zbývající prach ze sací hadice. Doběh můžete nastavit v aplikaci Bosch Toolbox.

Alarm vzduchového proudu

Alarm vzduchového proudu se automaticky spustí, jakmile vzduchový proud nedosahuje minimální hodnoty určené normou. Při alarmu vzduchového proudu bliká ukazatel vzduchového proudu (1) žlutě a stavová lišta (2) svítí žlutě. Vypněte vysavač a odstraňte příčinu alarmu.

Po každém kroku zapnutím vysavače zkontrolujte, zda alarm vzduchového proudu trvá. Pokud ano, vypněte vysavač a provedte následující opatření. Postupujte následovně:

• Zkontrolujte dostatečný vzduchový proud v připojeném elektrickém nářadí. Zcela otevřete otvor falešného vzduchu (42) odsávacího adaptéru (21), resp. otvor falešného vzduchu elektrického nářadí.
  – Zkontrolujte stav nabití akumulátoru. Je-li akumulátor slabý, nabijte jej nebo vyměňte.
• Zkontrolujte plastový vak (36). Je-li plný, vyměňte jej.

• Odpojte sací hadici (20) od vysavače. Je-li tím alarm vzduchového proudu ukončen, zkontrolujte zalomení sací hadice (20) a odstraňte nasáté zbytky v hadici, resp. namontovaných hubicích.

• Aktivujte ruční čištění filtru (viz „Ruční čištění filtru“, Stránka 172).

• Vycistěte hlavní filtr (32) (viz „Čištění/výměna filtru“, Stránka 173).
• Vyměňte hlavní filtr (32).

Pokud tato opatření nejsou úspěšná, obratte se na autorizovaný zákaznický servis Bosch.

Ruční čištění filtru

▶ Ruční čištění filtru provádějte pouze při vypnutém vysavači a zastavené turbíně.

Nejpozději když už není dosahováno příslušného sacího výkonu, se musí aktivovat čištění filtru.

Četnost čištění filtru je závislá na druhu prachu a jeho množství. Při pravidelném používání zůstává déle zachovaný maximální čerpací výkon.

Pro čištění filtru otevřete a zavřete kryt přihrádky pro akumulátor (18). Tím vyvoláte vibrate filtru. Opakované otevření a zavření (až 3×) podporuje čištění.

Pod tímto QR kódem najdete video k ručnímu čištění filtru.

Elektrostatické výboje

Při vysávání vznikají třením prachu v sací hadici a příslušenství elektrostatické náboje, které se projevují výboji (v závislosti na okolních vlivech a tělesném vnímání). Tento vysavač je standardně vybaven vodivou sací hadicí (20). Tato sací hadice (20) je přes otvor pro hadici (10) elektricky spojena s držákem sáčků (33). Tím je při dotyku sací hadice (20) s podlahou umožněn elektrostatický výboj.

Mokré vysávání

S vysavačem nevysávejte hořlavé nebo výbušné kapaliny, například benzín, olej, alkohol, rozpouštědla. Nevysávejte horký, hořící nebo výbušný prach. Vysavač nepoužívejte v prostorech s nebezpečím výbuchu. Takový prach, výpary nebo kapaliny se mohou vznítit nebo vybuchnout.

▶ Vysavač se nesmí používat bez filtru.

Upozornění: Při sejmutí a odstavení horního dílu vysavače (15) dbejte na to, aby se tyčky držáku sáčků (33) neohýbaly nebo nezlomly.

Před mokrým vysáváním (viz obrázek L)

Vyprázdněte nádobu (12) a odstraňte plastový vak (36). Zatlačte na uložení (43) ① a vyjměte držák sáčků (33) ②.

Během mokrého vysávání a po každém mokrém vysávání Vysavač je vybavený plovákem (44). Jakmile je dosažena maximální výška naplnění, vysávání se zastaví. Vyprázdněte nádobu (12).

Upozornění: Pokud nádobu (12) nevyprázdníte včas, naplní se kapalinou i hlavní filtr (32). V tomto případě vyjměte hlavní filtr (32) a rovněž jej vyprázdněte (viz „Čištění/ výměna filtru“, Stránka 173).

Po skončení práce odstraňte horní díl vysavače (15) a hlavní filtr (32), aby nedocházelo k tvorbě plísní, a nechte je dobře vyschnout.

Údržba a servis

Údržba a čištění

Před údržbou nebo čištěním vysavače, jeho nastavováním, výměnou příslušenství nebo uložením vysavače vyjměte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí vysavače.
▶ Udržujte vysavač a větrací otvory čisté, abyste pracovali dobře a bezpečně.
Pří údržbě a čištění vysavače noste respirátor.

Občas vyčistěte kryt vysavače vlhkým hadrem.

Znečistěné nabíjecí kontakty očistěte suchým hadrem.

▶ Nečistěte vysavač stlačeným vzduchem. Filtr nebo jiné součásti by se mohly poškodit.

Minimálně jednou ročně musí být výrobcem nebo zaškolenou osobou provedena technická zkouška vysavače z hlediska ochrany před prachem (např. poškození filtrů, kontrola těsnosti vysavače a bezchybné funkce kontrolních zařízení).

Čištění a údržba po vysávání zdraví škodlivého prachu

– Všechny části, které byly v kontaktu se zdraví škodlivými látkami, považujte za znečištěné.
- Důkladně vysajte, otřete nebo utěsněte vnější povrch vysavače, než ho přemístíte z oblasti se zdraví škodlivými látkami.
- Čištění, demontáž a údržbu vysavače provádějte pouze tehdy, pokud to není nebezpečné pro vás a jiné osoby. Během údržby a čištění noste osobní ochranné prostředky. Práce provádějte v dobře větrané místnosti.
- Před demontáží vysavače ho nejprve zvenku vyčistěte.
– Všechny části vysavače, které nelze uspokojivě vyčistit, zlikvidujte v nepropustných pytlích. Dodržujte přitom platné předpisy pro likvidaci odpadu tohoto druhu.
- Po dokončení prací vyčistěte prostor, ve kterém jste prováděli údržbu.

Čištění nádoby

Nádobu (12) občas umyjte běžným neabrazivním mycím prostředkem a nechte ji uschnout.

Čištění/výměna filtru

Sací výkon závisí na stavu filtru. Proto filtr pravidelně čistěte.

Poškozený filtr ihned vyměňte.

• Otevřete uzávěry (13) a sejměte horní díl vysavače (15).
• Držte hlavní filtr (32) za koncovou část (nikoli za lamely).

Otočte jej až nadoraz ve směru Ča sejměte jej (viz obrázek M).

- Suchý filtr: Vyklepejte hlavní filtr (32) do vhodné nádoby na odpad. Dbejte na to, abyste nepoškodili lamely filtru. Abyste zachovali maximální sací sílu, vykartáčujte lamely hlavního filtru měkkým kartáčem. Nebo Mokrý filtr: Opláchněte hlavní filtr (32) pod tekoucí vodou a poté ho nechte důkladně uschnout. Nebo Poškozený hlavní filtr (32) vyměňte.

• Přetáhněte hlavní filtr (32) přes koš plováku (34) a otočte jej až nadoraz ve směru do držáku filtru (35) (viz obrázek B).
  – Znovu nasad'te horní díl vysavače (15) a uzavřete uzávěry (13). Dbejte na to, aby uzávěry bezpečně zaskočily.

Výměna otočných koleček (viz obrázek N)

Používejte pouze otočná kolečka podle EN 12529 (průměr upevňovacího kolíku 11 mm).

▶ Než budete vysavač používat, zkontrolujte funkčnost brzd koleček.

Nemá-li se vysavač pohybovat, používejte brzdy.

Oprava sací hadice

Vadnou sací hadici (20) můžete zkrátit a používat dále.

Při opravě sací hadice používejte rukavice. Hrozí nebezpečí poranění.

Oprava sací hadice na straně vysavače (viz obrázky O-P):

- Povolte aretační kroužek (49) na hadicovém nástavci (47) zatlačením aretačního výstupku šroubovákem dovnitř.

– Přetáhněte aretační kroužek (49) za vadné místo ①.
- Odšroubujte těsnicí objímku (48) ②.
- Odřízněte sací hadici (20) za vadným místem (viz obrázek P).
- Našroubujte opět těsnicí objímku (48) ③.
– Nasuňte konec sací hadice do hadicového nástavce (47) ①.
– Nasuňte aretační kroužek (49) na hadicový nástavec (47), až slyšitelně zaskočí ⑤.

Oprava sací hadice na straně elektrického nářadí/hubice (viz obrázek Q):

• Odšroubujte těsnicí objímku (50) ①.
• Odřízněte sací hadici (20) za vadným místem ②.
• Našroubujte opět těsnicí objímku (50) ③.

Oprava upevnění držáku sáčků (viz obrázek R)

Je-li uložení (43) pro držák sáčků (33) poškozené, lze držák sáčků rovněž trvale přišroubovat k hornímu dílu vysavače běžnými 11 mm šrouby Phillips P4. Má-li držák sáčků (33) kontakt s pružinou (51), je zachována vodivost pro elektrostatické výboje.

174 | Čeština

Odstranění poruch

Problém Příčina Odstranění
Motor vysavače se nerozběhne.	Akumulátor (31) slabý	Akumulátor nabijte, resp. vyměňte
	Aktivovala se ochrana proti opětovnému zapnutí	Otočte vypínač nejprve do polohy 0, potom do polohy 1
	Spínač (14) v poloze čle není připojen žádný modul vysilače GCT ...	Otočte spínač do polohy 1
Motor vysavače se vypne.	Nádoba (12) plná	Vyprázdněte nádobu
Motor vysavače se po vyprázdnění nádoby nerozběhne.	Reset nutný	Vypněte vysavač, vyjměte akumulátor (31), počkejte 5 s, nasad'te akumulátor a zapněte vysavač
Vysavač se při funkci automatického spuštění vypne příliš pozdě.	Nastaven příliš dlouhý doběh	Zkraťte doběh v aplikaci Bosch Toolbox (minimální doběh: 6 s)
Klesá sací síla.	Plastový vak (36) plný	Vyměňte plastový vak
	Sací hubice, sací trubka (29) nebo sací hadice (20) ucpané	Odstraňte ucpání
	Hlavní filtr (32) znečištění nebo vadný	Proved'te ruční čištění filtru, vyčistěte nebo vyměňte hlavní filtr
	Hlavní filtr (32) není zaskočený v držáku (35)	Nechte hlavní filtr správně zaskočit
	Horní díl vysavače (15) nesedí správně	Nasad'te správně horní díl vysavače a zavřete uzávěry (13)
Při suchém sání uniká prach	Hlavní filtr (32) špatně nasazený	Zkontrolujte, zda je hlavní filtr správně nasazený
	Hlavní filtr (32) vadný	Vyměňte hlavní filtr
Při mokrém sání uniká voda	Plovák (44) zablokovaný	Neustále kontrolujte naplnění a včas vyprázdněte nádobu (12)Koš plováku otřete vlhkým hadrem, plovák vyčistěte lehkým třesením vysavačePři větším znečištění plováku a koše se obraťte na autorizovaný zákaznický servis Bosch.
Aktivována tepelná výstraha (stavová lišta (2) svítí červeně)	Akumulátor (31) nebo motor přehřáté	Vypněte vysavač, vyjměte akumulátor, nechte akumulátor a vysavač vychladnout
Aktivován alarm vzduchového proudu (ukazatel alarmu vzduchového proudu (1) bliká žlutě)		Postupujte podle pokynů v příslušné kapitole (viz „Alarm vzduchového proudu“, Stránka 172).
Nelze spustit manuální čištění filtru.		Obratte se na autorizovaný zákaznický servis Bosch.
Elektrostatické výboje Odvádění elektrostatického náboje přerušeno		Dbejte na to, aby se sací hadice (20) při provozu vždy dotýkala podlahy.Zkontrolujte bezvadný kontakt pružiny (51) s držákem sáčků (33).V případě potřeby opravte upevnění držáku sáčků (viz „Oprava upevnění držáku sáčků (viz obrázek R)“, Stránka 173).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:

www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Vysavač, akumulátory, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Vysavač a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné vysavače a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 175).

Slovenčina

Bezpečnostné pokyny pre vysávač

Vysávač používajte len vtedy, ked' ste získali dostatok informácií

Symboly a ich význam

Symboly a ich význam

Hodnoty emisií hluku zistené podl'a EN 60335-2-69.

Neprerušované svetlo 3× zelená 60-100 %

Neprerušované svetlo 2× zelená 30-60 %

Neprerušované svetlo 1× zelená 5-30 %

Blikanie 1× zelená 0-5 %

Typ akumulátora ProCORE18V...

LED kontrolky Kapacita

Neprerušované svetlo 5× zelených 80–100 %

Neprerušované svetlo 4× zelené 60–80 %

Neprerušované svetlo 3× zelené 40–60 %

Neprerušované svetlo 2× zelené 20–40 %

Neprerušované svetlo 1× zelená 5–20 %

Blikanie 1× zelená 0–5 %

Plastové vrecko uzavrite ešte predtým, ako ho vyberiete. Na tento účel stiahnite bielu pásku plastového vrecka, vrecko podržte hore a pásku použite na to, aby ste vrecko zauzlili.

Vytiahnite uzavieraciu zátku (11) z uchytenia hadice (10). Nasad'te saciu hadicu (20) na uchytenie hadice (10) a otočte ju v smere pohybu hodinových ručičiek až na doraz.

Ked' saciu hadicu odoberiete, odsávací otvor vždy uzavrite pomocou uzavieracej zátky. Zabránite tak tomu, aby sa prach mohol dostat von.

Pri demontáži stlačte stláčacie gombíky (37) dovnútra a jednotlivé časti od seba odtiahnite.

Montáž dýz a rúr

Zapnite karabíny nosného popruhu (38) do upevňovacích ôk (17) vysávača.

▶ Aby ste zabránili nebezpečenstvu zakopnutia, dbajte vždy na to, aby bolo pracovné prostredie čisté a upratané.

Pred vysávaním sa uistite, že je veko priehradky na akumulátor bezpečne zatvorené.

Aby ste zabezpečili optimálny sací výkon, musíte saciu hadicu (20) vždy úplne odvinúť.

▶ Dávajte pozor na to, aby bol vysávač vždy dobre uzat-vorený.

Na vypnutie vysávača otočte vypínač (14) do polohy 0.

Po vypnutí vysávača sa spojenie s vysielacím modulom GCT ... uloží. Po opätovnom zapnutí sa vysávač automaticky pokúsi obnovit spojenie s tým istým vysielacím modulom.

Funkcie konektivity

▶ Po zapnutí elektrického náradia sa uistite, že sa vysávač spustil.

- Skontrolujte plastové vrecko (36). Ak je plné, vymeňte ho.

- Odpojte saciu hadicu (20) od vysávača. Ak sa tým ukončí alarm prúdenia vzduchu, skontrolujte saciu hadicu (20), či nie je zalomená a odstráňte zvyšky nasávania v hadici alebo namontovaných dýzach.

▶ Filter čistite len vtedy, keď je vysávač vypnutý a turbína stojí.

Elektrostatický výboj

Vyprázdnite nádobu (12) a odstráňte plastové vrecko (36). Zatlačte na západku (43) ① a vyberte držiak vrecúška (33) ②.

Po skončení prác odoberte hornú čast vysávača (15) a hlavný filter (32) a nechajte ich dôkladne vysušit, aby ste zabránili tvorbe plesní.

Údržba a servis

Údržba a čistenie

Kryt vysávača občas vyčistite vlhkou handričkou.

Znečistené kontakty na nabíjanie vyčistite suchou handričkou.

Vysávač nečistite stlačeným vzduchom. Filter a ostatné komponenty by sa mohli poškodit.

Čistenie a údržba po vysávaní zdraviu škodlivých látok

• Vysávač čistite, demontujte a udržiavajte, iba ak je to možné bez nebezpečenstva pre vás a iné osoby. Počas údržby a čistenia používajte primerané osobné ochranné prostriedky. Pracujte v dobre vetranej miestnosti.
• Vyčistite najprv vonkajšok vysávača, až potom ho rozmontujte.
  – Zlikvidujte všetky časti vysávača, ktoré nemožno uspokojivo vyčistit, v nepriepustných vreckách. Dodržujte pritom platné predpisy pre likvidáciu takéhoto odpadu.
• Po dokončení práce vyčistite miesto realizácie údržby.

Čistenie nádoby

Sací výkon závisí od stavu filtra. Filter preto pravidelne čistite.

- Odskrutkujte tesniacu manžetu (50) ①.

- Saciu hadicu (20) odrežte za poškodeným miestom ②.

- Tesniacu manžetu (50) znovu naskrutkujte ③.

Problém Príčina Pomoc
Sacia turbína sa nerozbehne.	Akumulátor (31) je slabý	Akumulátor nabite alebo vymeňte
	Aktivovaná ochrana proti opätov-nému spusteniu	Vypínač otočte najprv do polohy 0 a potom do polohy 1
	Vypínač (14) je v polohe „ele nie je spojený žiadny vysielací modul GCT ...	Vypínač otočte do polohy 1
Sacia turbína sa vypne.	Nádoba (12) je plná	Nádobu vyprázdnite
Sacia turbína sa po vypráz-dnení nádoby nerozbehne.	Potrebný je reset	Vypnite vysávač, odoberte akumulátor (31), čakajte 5 s, akumulátor nasad’te a vysávač zapnite
