Ürün Tipi	Kablosuz Su ve Toz Elektrikli Süpürge
Marka	Bosch
Model	GAS 18V-12 MC Professional
Nominal Gerilim	18 V
Çekilen Güç	400 W
Tank Brüt Hacmi	12 L
Net Hacim (Kuru Malzeme)	8 L
Net Hacim (Sıvı)	6 L
Maks. Vakum (Süpürge)	140 mbar
Maks. Vakum (Türbin)	170 mbar
Maks. Hava Akışı (Süpürge)	23 l/s
Maks. Hava Akışı (Türbin)	30 l/s
Şarj Başına Çalışma Süresi (ProCORE 8Ah ile)	~20 dakika
Filtrasyon Sınıfı	M (IEC/EN 60335-2-69'a göre)
Ağırlık (Bataryaya göre)	7,0 – 8,7 kg
Koruma Sınıfı	IPX4
Bağlantı Teknolojisi	Bluetooth® 4.2 Low Energy
Bluetooth Menzili	30 m
Uyumlu Bataryalar	GBA 18V..., ProCORE18V...
Önerilen Şarj Cihazları	GAL 18..., GAX 18..., GAL 36...
Ana Filtre	HEPA Sınıf M Kıvrımlı Filtre
Ses Seviyesi	79 dB(A) (belirsizlik K=2 dB)
Titreşim Değerleri	< 2,5 m/s² (K=1,5 m/s²)
Verilen Aksesuarlar	Emiş hortumu, adaptör, dirsek, fırça, ağızlıklar, omuz askısı
Özel Fonksiyonlar	Otomatik başlatma, hava akışı alarmı, manuel filtre temizliği

Sık sorulan sorular - GAS 18V-12 MC Professional BOSCH

Kuru malzemeleri süpürdükten sonra plastik torbayı nasıl boşaltırım?

Süpürgeyi durdurun, kilit ayaklarını açın, üst kısmı çıkarın, ardından plastik torbayı çıkarın. Çıkarmadan önce torbayı verilen bağ ile kapatın.

Ana filtre nasıl temizlenir?

Manuel filtre temizliği için akü bölmesi kapağını 3 defaya kadar açıp kapatın. Gerekirse filtreyi çıkarın, hafifçe vurun veya fırçalayın. Asla basınçlı hava kullanmayın.

Hava akışı alarmı çalarsa ne yapmalıyım?

Batarya şarj seviyesini, plastik torbayı, emiş hortumunu (dirsekler veya tıkanıklıklar) kontrol edin ve filtre temizliği yapın. Sorun devam ederse Bosch müşteri hizmetleri ile iletişime geçin.

Bu süpürge ile sıvı süpürebilir miyim?

Evet, ancak sadece yanıcı olmayan sıvılar. Sıvı süpürmeden önce plastik torbayı ve torba desteğini çıkarın. Süpürge şamandıra sayesinde otomatik olarak durur.

Süpürgeyi otomatik başlatma için bir elektrikli el aletine nasıl bağlarım?

Anahtarı otomatik başlatma konumuna getirin, ardından süpürgeyi Bluetooth üzerinden GCT verici modülü (aksesuar) ile eşleştirin. Süpürge aletle birlikte çalışır ve durur.

Maksimum çalışma süresi için hangi batarya kullanılmalı?

Filtrasyon sınıfı M'ye uymak ve en iyi çalışma süresini elde etmek için en az 8 Ah (ProCORE18V batarya) kullanın (önerilen 8 Ah veya 12 Ah).

Süpürge nasıl güvenli bir şekilde taşınır?

Omuz askısını bağlantı halkalarına takın ve kılavuzda belirtildiği gibi omzunuzda taşıyın. Asla süpürgenin üzerine oturmayın ve kullanım sırasında omuz askısıyla taşımayın.

Süpürge çalışmazsa ne yapmalıyım?

Batarya şarjını kontrol edin, doğru şekilde yerleştirin ve anahtarın 1 konumunda olduğundan emin olun (modül olmadan otomatik başlatma modunda değil). Yeniden başlatma koruması aktifse, anahtarı 0'a ardından 1'e getirin.

Hasarlı bir emiş hortumu nasıl onarılır?

Hasarlı kısmı bir bıçakla kesin, ardından sızdırmazlık manşonunu tekrar vidalayın. Yaralanmaları önlemek için eldiven giyin. Süpürge veya alet tarafındaki onarım için kılavuzdaki adımları izleyin.

Yedek parçalar nerede bulunur ve satış sonrası hizmet nasıl alınır?

Patlatılmış görünümler ve yedek parçalar için www.bosch-pt.com adresini ziyaret edin. Fransa'da www.bosch-pt.fr adresindeki SAV DIRECT formunu kullanın veya 09 70 82 12 26 numaralı telefondan Bosch Müşteri Hizmetleri ile iletişime geçin.

KULLANIM KILAVUZU GAS 18V-12 MC Professional BOSCH

Elektrikli süpürgeler için güvenlik talimatı

Bütün güvenlik talimatını ve uyarıları okuyun. Güvenlik talimatlarına ve uyarılara uyulmadığı takdirde elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden

olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

▶ Bu elektrikli süpürge çocukların ve fiziksel, duyusal veya zihinsel yetenekleri sınırlı veya yeterli deneyim ve bilgisi olmayan kişilerin kullanması için tasarlanmamıştır. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi vardır.

▶ Çocuklara göz kulak olun. Bu yolla çocukların elektrikli süpürge ile oynamasını önlersiniz.

▶ Süpürülecek malzemelerle ilgili tüm güvenlik düzenlemelerine uyun.

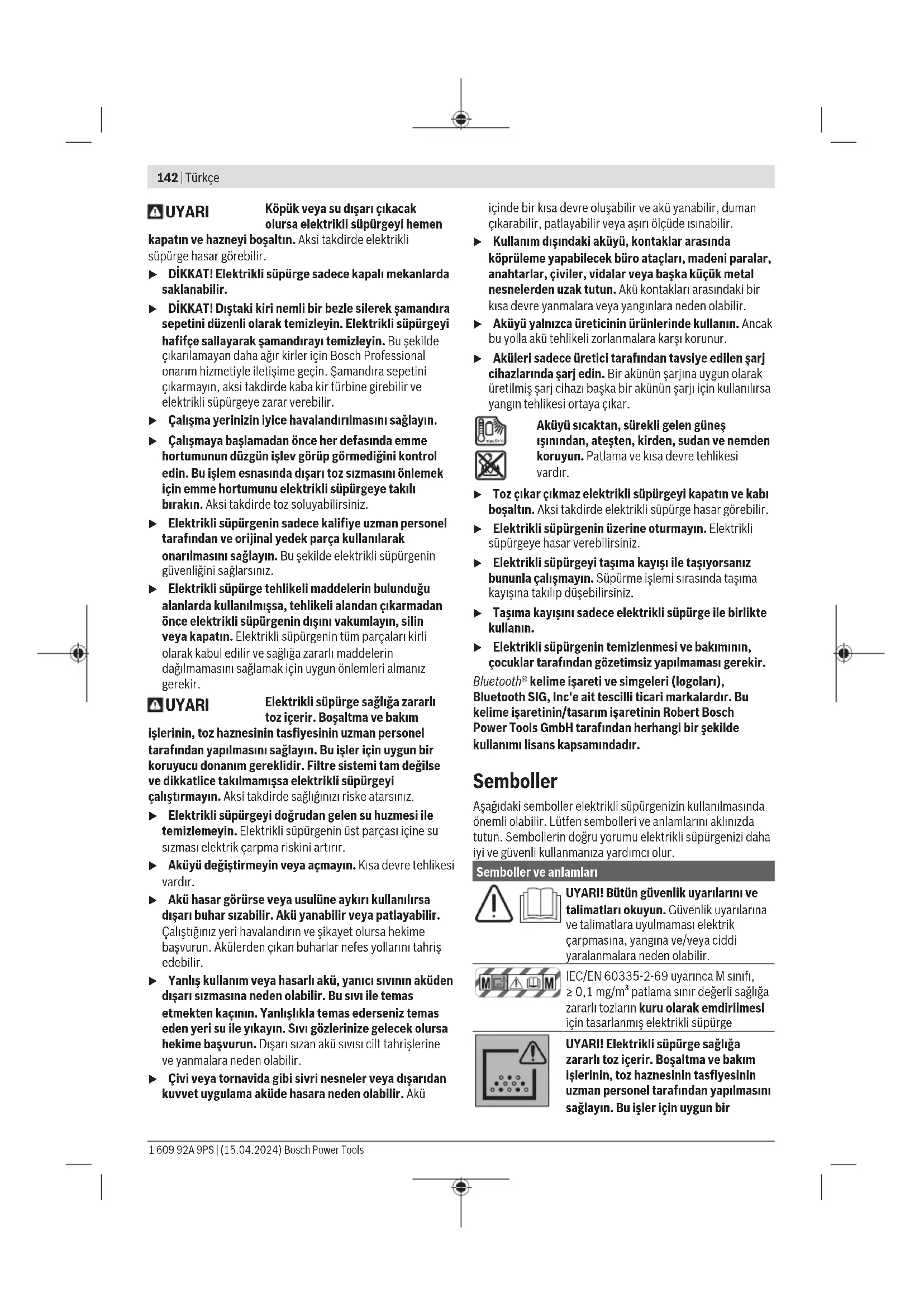

UYARI

Hiçbir zaman asbest içeren maddeleri emdirmeyin. Asbest

kanserojen kabul edilir.

UYARI

Elektrikli süpürgeyi ancak, elektrikli süpürgenin kullanımı,

emilen malzeme ve tasfiye hakkında yeterli bilgiyi aldıktan sonra kullanın. Aletin kullanımı hakkında dikkatli bilgi edinme hatalı kullanma ve yaralanma riskini azaltır.

UYARI

Bu elektrikli süpürge kuru maddelerin ve uygun önlemlerle

sıvıların emilmesine uygundur. Aletin içine sıvı sızması elektrik çarpma tehlikesini artırır.

▶ Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleri emdirmeyin. Kızgın, yanıcı veya patlayıcı tozları emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir.

UYARI

Köpük veya su dışarı çıkacak olursa elektrikli süpürgeyi hemen

kapatın ve hazneyi boşaltın. Aksi takdirde elektrikli süpürge hasar görebilir.

▶ DİKKAT! Elektrikli süpürge sadece kapalı mekanlarda saklanabilir.
DİKKAT! Dıştaki kiri nemli bir bezle silerek şamandıra sepetini düzenli olarak temizleyin. Elektrikli süpürgeyi hafifçe sallayarak şamandırayı temizleyin. Bu şekilde çıkarılamayan daha ağır kirler için Bosch Professional onarım hizmetiyle iletişime geçin. Şamandıra sepetini çıkarmayın, aksi takdirde kaba kir türbine girebilir ve elektrikli süpürgeye zarar verebilir.
▶ Çalışma yerinizin iyice havalandırılmasını sağlayın.
▶ Çalışmaya başlamadan önce her defasında emme hortumunun düzgün işlev görüp görmediğini kontrol edin. Bu işlem esnasında dışarı toz sızmasını önlemek için emme hortumunu elektrikli süpürgeye takılı bırakın. Aksi takdirde toz soluyabilirsiniz.
Elektrikli süpürgenin sadece kalifiye uzman personel tarafından ve orijinal yedek parça kullanılarak onarılmasını sağlayın. Bu şekilde elektrikli süpürgenin güvenliğini sağlarsınız.
Elektrikli süpürge tehlikeli maddelerin bulunduğu alanlarda kullanılmışa, tehlikeli alandan çıkarmadan önce elektrikli süpürgenin dışını vakumlayın, silin veya kapatın. Elektrikli süpürgenin tüm parçaları kirli olarak kabul edilir ve sağlığa zararlı maddelerin dağılmamasını sağlamak için uygun önlemleri almanız gerekir.

UYARI

Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım

işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir koruyucu donanım gereklidir. Filtre sistemi tam değilse ve dikkatlice takılmamışsa elektrikli süpürgeyi çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

▶ Elektrikli süpürgeyi doğrudan gelen su huzmesi ile temizlemeyin. Elektrikli süpürgenin üst parçası içine su sizması elektrik çarpma riskini artırır.
Aküyü değiştirmeyin veya açmayın. Kısa devre tehlikesi vardır.
Akü hasar görürse veya usulüne aykırı kullanılırsa dışarı buhar sizabilir. Akü yanabilir veya patlayabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
▶ Yanlış kullanım veya hasarlı akü, yanıcı sıvının aküden dışarı sizmasına neden olabilir. Bu sıvı ile temas etmekten kaçının. Yanlışlıkla temas ederseniz temas eden yeri su ile yıkayın. Sıvı gözlerinize gelecek olursa hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmalara neden olabilir.
▶ Çivi veya tornavida gibi sivri nesneler veya dışarıdan kuvvet uygulama aküde hasara neden olabilir. Akü

içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde isinabilir.

Kullanım dışındaki aküyü, kontaklar arasında köprüleme yapabilecek büro ataçları, madeni paralar, anahtarlar, çiviler, vidalar veya başka küçük metal nesnelerden uzak tutun. Akü kontakları arasındaki bir kısa devre yanmalara veya yangınlara neden olabilir.
Aküyü yalnızca üreticinin ürünlerinde kullanın. Ancak bu yolla akü tehlikeli zorlanmalara karşı korunur.
Aküleri sadece üretici tarafından tavsiye edilen şarj cihazlarında şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.

Aküyü sıcaktan, sürekli gelen güneş ışınından, ateşten, kirden, sudan ve nemden koruyun. Patlama ve kısa devre tehlikesi vardır.

Toz çıkar çıkmaz elektrikli süpürgeyi kapatın ve kabı boşaltın. Aksi takdirde elektrikli süpürge hasar görebilir.
▶ Elektrikli süpürgenin üzerine oturmayın. Elektrikli süpürgeye hasar verebilirsiniz.
Elektrikli süpürgeyi taşıma kayışı ile taşıyorsanız bununla çalışmayın. Süpürme işlemi sırasında taşıma kayışına takılıp düşebilirsiniz.
▶ Taşıma kayışını sadece elektrikli süpürge ile birlikte kullanın.
Elektrikli süpürgenin temizlenmesi ve bakımının, çocuklar tarafından gözetimsiz yapılmaması gerekir.
Bluetooth® kelime işareti ve simgeleri (logoları), Bluetooth SIG, Inc'e ait tescilli ticari markalardır. Bu kelime işaretinin/tasarım işaretinin Robert Bosch Power Tools GmbH tarafından herhangi bir şekilde kullanımı lisans kapsamındadır.

Semboller

Aşağıdaki semboller elektrikli süpürgenizin kullanılmasında önemli olabilir. Lütfen sembolleri ve anlamlarını aklınızda tutun. Sembollerin doğru yorumu elektrikli süpürgenizi daha iyi ve güvenli kullanmanıza yardımcı olur.

Semboller ve anlamları

UYARI! Bütün güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarına ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara neden olabilir.

IEC/EN 60335-2-69 uyarınca M sınıfı, ≥ 0,1 mg/m³ patlama sınır değerli sağlığa zararlı tozların kuru olarak emdirilmesi için tasarlanmış elektrikli süpürge

UYARI! Elektrikli süpürge sağlığa zararlı toz içerir. Boşaltma ve bakım işlerinin, toz haznesinin tasfiyesinin uzman personel tarafından yapılmasını sağlayın. Bu işler için uygun bir

Semboller ve anlamları

koruyucu donanım gereklidir. Filtre sistemi tam değilse ve dikkatlice takılmamışsa elektrikli süpürgeyi

çalıştırmayın. Aksi takdirde sağlığınızı riske atarsınız.

Auto-Start fonksiyonu

Bir verici modülü GCT ... aracılığıyla bağlı çalışan elektrikli el aletlerinden toz emişi; Elektrikli süpürge otomatik olarak açılır ve bir zaman gecikmesi ile tekrar kapanır.

Kapama

Emme

Biriken tozların emilmesi

Ürün ve performans açıklaması

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat edin.

Usulüne uygun kullanım

Bu elektrikli süpürge, talaşların yanı sıra yanıcı olmayan tozların, yanıcı olmayan sıvıların ve su-hava karışımının tutulması, emilmesi, taşınması ve ayrılması için tasarlanmıştır. Bu elektrik süpürgesi toz tekniği açısından test edilmiştir ve M toz sınıfına uygundur. Bu alet örneğin küçük işletmelerdeki, sanayideki ve atölyelerdeki yüksek performans gerektiren profesyonel kullanıma uygundur. IEC/EN 60335-2-69 uyarınca M toz sınıfına giren elektrik süpürgeleri sadece ≥ 0,1 mg/m³ patlama sınır değerli sağlığa zararlı tozların emilmesinde kullanılabilir.

Elektrik süpürgesini ancak bütün fonksiyonları tam olarak biliyorsanız ve bunları kısıtlamasız olarak yürütebiliyorsanız veya ilgili talimat hakkında bilginiz varsa kullanın.

Şekli gösterilen elemanlar

Şekli gösterilen bileşenlerin numaraları grafik sayfasındaki elektrik süpürgesi resmindeki numaralarla aynıdır.

(1) Hava akışı alarm göstergesi (kullanıcı arayüzü)
(2) Durum göstergesi (kullanıcı arayüzü)
(3) Akü şarj durumu göstergesi (kullanıcı arayüzü)
(4) Auto-Start fonksiyonu göstergesi (kullanıcı arayüzü)
(5) Eşleştirme düğmesi (kullanıcı arayüzü)
(6) Kullanıcı arayüzü
(7) Aksesuar için tutucu düzeneği
(8) Aksesuar tutucu için kilit
(9) Çekme bandı
(10) Hortum yuvası
(11) Emme bağlantısı için kapatma tapaları
(12) Hazne

(13) Elektrikli süpürge üst parçası kilidi

(14) Açma/kapama şalteri

(15) Elektrikli süpürge üst parçası

(17) Sabitleme delikleri

(18) Akü haznesi kapağı

(19) Akü haznesi kapağı boşa alma tuşu

(20) Emme hortumu

(21) Emme adaptörü

(22) kavisli meme

(23) Delme için SDS Clean adaptörü ^a)

(24) Fırça

(25) Derz memesi kısa

(26) Derz memesi uzun ^a)

(27) Taban memesi dar ^a)

(28) Taban memesi geniş ^a)

(29) Emme borusu ^a)

(30) Akü yuvası

(31) Akü ^a

(32) Ana filtre

(33) Torba tutucusu

(34) Şamandıra sepeti

(35) Fitre tutucu düzeneği

(36) Plastik torba

(37) Basmalı düğme

(38) Taşıma kayışı

(39) Verici modülü GCT ... a)

(40) Verici modülünün durum göstergesi ^a)

(41) Verici modülünün başlat/durdur düğmesi ^a)

(42) Emme adaptörünün ters hava deliği

(43) Torba tutucusu için kilitler

(44) Şamandıra

(45) Kayış kasnağı

(46) Kayış kasnağının yuvası

(47) Hortum ağızı

(48) Hortum ucunda sızdırmazlık manşonu, emme tarafı

(49) Kilitleme halkası

(50) Elektrikli el aleti/meme hortum ucunda sızdırmazlık manşonu

(51) Elektrostatik deşarj için yay

) Bu aksesuar ilgili standart teslimat kapsamına dahil değildir.

eknik veriler

Akülü ıslak/kuru elektrikli süpürge GAS 18V-12 MC
Malzeme numarası	3 601 JK2 0..
Gerilim V 18
Giriş gücü W 400

Akülü ıslak/kuru elektrikli süpürge GAS 18V-12 MC

Hazne hacmi (brüt) I 12
Net hacim (kuru) I 8
Net hacim (sıvı) I 6
Maks. alçak basınç ^A)
– Elektrikli süpürge ^B)	mbar	140
	hPa	140
– Türbin mbar		170
	hPa	170
Maks. akış miktarı ^A)
– Elektrikli süpürge ^B)	l/sn	23
	m ^3 /sa	82,8
– Türbin l/sn		30
	m ^3 /sa	108
Amper başına çalışma süresi dak/Ah 2,5
Toz sınıfı M
Ağırlık kg 7,0-8,7		C)
Koruma türü IPX4
Şarj sırasında önerilen ortam sıcaklığı	°C 0 ... +35
Çalışma ^D) ve depolama sırasında izin verilen ortam sıcaklığı	°C	-20 ... +50
Uyumlu aküler		GBA 18V...ProCORE18V...
Tam performans için önerilen aküler		ProCORE18V...≥ 8 Ah
Önerilen şarj cihazları GAL 18...		GAX 18...GAL 36...

Veri aktarımı

Bluetooth®		Bluetooth® 4.2 (Low Energy) (Düşük Enerji)E
Çalışma frekansı aralığı	MHz	2402-2480
Maks. iletim gücü	mW	< 1
Sinyal mesafesi	s 8
Maksimum sinyal erişim mesafesiF	m	30

A) 20-25 °C'de akü ProCORE18V 8.0Ah ile ölçülmüştür.

B) Emme hortumu (20) kavisli (açılı) meme (22) ile ölçülmüştür

C) Kullanılan aküye bağlıdır

D) < 0 °C sicaklıklarda sınırlı performans

E) Mobil cihazlar Bluetooth®-Low-Energy cihazlarına (Version 4.2) uyumlu olmalı ve Generic Access Profile'i (GAP) desteklemelidir.

F) Erişim mesafesi kullanılan algılama cihazı da dahil olmak üzere dış koşullara göre önemli ölçüde değişebilir. Kapalı mekanlarda ve metal engeller olması durumunda (örneğin duvarlar, raflar, bavullar vb.) Bluetooth® erişim mesafesi önemli ölçüde azalabilir.

Değerler ürüne bağlı olarak değişebilir ve uygulama ve çevre koşullarına tabidir. Daha fazla bilgi için: www.bosch-professional.com/wac.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-2-69 uyarınca belirlenmektedir.

Elektrikli süpürgenin A ağırlıklı ses basıncı seviyesi tipik olarak 79 dB(A)'dır. Tolerans K = 2 dB. Gürültü seviyesi çalışma sırasında belirtilen değerleri aşabilir. Kulak koruması kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve Tolerans K EN 60335-2-69 uyarınca belirlenmektedir: a_h < 2,5 m/sn^2 , K = 1,5 m/sn^2 .

Akü

Bosch akülü elektrikli süpürgeleri ayrıca aküsüz de satmaktadır. Elektrikli süpürgenizin teslimat kapsamında akünün olup olmadığını ambalajından öğrenebilirsiniz.

Akünün şarj edilmesi

▶ Sadece teknik veriler bölümünde belirtilen şarj cihazlarını kullanın. Sadece bu şarj cihazları elektrikli süpürgenizde kullanılan lityum iyon akülere uygundur.

Not: Lityum İyon aküler, uluslararası nakliye kurallarına uygun olarak kısmı şarjlı olarak teslim edilmektedir. Aküden tam performansı elde edebilmek için ilk kullanımdan önce aküyü tam olarak şarj edin.

Akünün takılması ve çıkarılması (bkz. resim A)

Aküyü takarken zor kullanmayın. Akü, sadece doğru pozisyonda elektrik süpürgesine takılacak biçimde tasarlanmıştır.
▶ Verimli ve güvenli biçimde çalışabilmek için akü gözünü ve akü yuvasını her zaman tezim ve kuru tutun.
- Boşa alma tuşuna (19) basarak akü haznesi kapağını (18) açın.
- işitilir biçimde kilitleme yapıncaya kadar aküyü (31) akü yuvasına (30) itin.
- Aküyü (31) çıkarmak için aküdeki boşa alma tuşuna basın ve aküyü akü yuvasından (30) çekerek çıkarın.
- Akü haznesi kapağını (18) kapatın.
Not: Filtre temizleme sistemi nedeniyle, akü haznesi kapağının kapatılması daha fazla güç gerektirir.

Akü şarj durumu göstergesi

Akü takıldığında, akünün şarj durumunu kullanıcı arayüzünde (6) görebilirsiniz; akü çıkarıldığında, akünün üzerinde görebilirsiniz.

Elektrikli süpürgedeki akü şarj durumu göstergesi

Elektrikli süpürge açıldıktan sonra, kullanıcı arayüzündeki akü şarj durumu göstergesinin (3) 5 yeşil LED'i artan ve azalan sırayla ayrı yanar. Daha sonra LED'ler akünün (31) şarj durumunu gösterir.

Aküdeki akü şarj durumu göstergesi

Akü elektrikli süpürgeden çıkarıldığında şarj durumu akünün şarj durumu göstergesinin yeşil LED'leriyle gösterilir.

Şarj durumunu görmek için şarj durumu göstergesi tuşları @ ya da ■izerine basın.

Şarj durumu göstergesi tuşuna basıldıktan sonra hiçbir LED yanmazsa, akü arızalı demektir ve değiştirilmesi gerekir.

Not: Her akü tipinin şarj seviyesi göstergesi yoktur.

Akü tipi GBA 18V...

LED'ler Kapasite

Sürekli ışık 3× yeşil %60-100

Sürekli ışık 2× yeşil %30-60

Sürekli ışık 1× yeşil %5-30

Yanıp sönen ışık 1× yeşil %0-5

Akü tipi ProCORE18V...

LED'ler Kapasite

Sürekli ışık 5× yeşil %80-100

Sürekli ışık 4× yeşil %60-80

Sürekli ışık 3× yeşil %40-60

Sürekli ışık 2× yeşil %20-40

Sürekli ışık 1× yeşil %5-20

Yanıp sönen ışık 1× yeşil %0-5

Akünün optimum verimle kullanılmasına ilişkin açıklamalar

Aküyü nemden ve sudan koruyun.

Aküyü sadece -20^ ile 50^ arasındaki bir sıcaklıkta saklayın. Örneğin yaz aylarında aküyü otomobil içerisinde bırakmayın.

Akünün havalandırma aralıklarını düzenli olarak yumuşak, temiz ve kuru bir fırça ile temizleyin.

Şarj işleminden sonra çok kısa süre çalışlabiliyorsa akü ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Tasfiye konusundaki talimat hükümlerine uyun.

Montaj

Bakım ve temizlik çalışmalarına, alet ayarlarına, aksesuar değiştirmeye başlamadan veya elektrikli süpürgeyi saklamak üzere kaldırmadan önce aküyü çıkarın. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.

Ana filtrenin takılması (bkz. resim B)

Ana filtre (32) atık havanın temizlenmesi için tasarlanan çok yüksek filtre performanslı bir katlanabilir filtredir.

- Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (15) çıkarın.

Not: Elektrikli süpürgenin üst parçasını (15) söküp takarken, torba tutucusunun (33) çubuklarının bükülmediğinden veya kırılmadığından emin olun.

- Ana filtreyi (32) şamandıra sepetinin (34) üzerine yerleştirin ve dönme yönündel dayanak noktasına kadar filtre tutucunun (35) içine çevirin. - Elektrikli süpürgenin üst parçasını (15) yerine yerleştirin ve kilitleri (13) kapatın.

Not: Filtrenin her zaman doğru şekilde monte edildiğinden emin olun. Bu, özellikle zararlı tozları süpürüyorsanız geçerlidir.

Plastik torbanın takılması/çıkarılması (kuru emiş) (bkz. resim C)

Not: Elektrikli süpürgenin üst parçasını (15) söküp takarken, torba tutucusunun (33) çubuklarının bükülmediğinden veya kırılmadığından emin olun.

Her iki kapağı (13) açın ve elektrikli süpürgenin üst parçasını (15) çıkarın.

Kuru emiş için haznenin (12) içine plastik bir torba (36) yerleştirin.

Plastik torbayı (36) dolum deliği yukarı gelecek biçimde hazneye (12) yerleştirin ①.

Plastik torbanın (36) bütün yüzeyi ile haznenin (12) ② iç yüzeyine dayandığından emin olun.

Plastik torbanın (36) kalan kısmını haznenin (12) kenarına yatırın.

Elektrikli süpürgenin üst parçasını (15) tekrar ③ üzerine yerleştirin ve elektrikli süpürgeyi kilitler (13) ile kapatın.

Elektrikli süpürgenin her zaman iyice kapalı olduğundan emin olun.

Not: Elektrikli süpürgenin üst parçasını (15) takarken, plastik torbayı (36) torba tutucusunun çubukları (33) ile delmediğinizden emin olun.

Çıkarmadan önce plastik torbayı kapatın. Bunu yapmak için, beyaz bandı plastik torbadan çekin, torbayı üstten bir arada tutun ve torbayı düğümlemek için bandı kullanın.

Emme aksesuarı için tutucu düzeneğinin takılması

Emme aksesuarı için tutucu düzeneğini (7) sağlanan yuvaya yerleştirin.

Aksesuar tutucu düzeneği kilidini (8) saat yönünde çevirerek emme aksesuarı tutucusunu (7) kilitleyin.

Emme hortumunun takılması/sabitlenmesi

Emme hortumunun takılması (bkz. resim D)

Sızdırmazlık tapasını (11) hortum yuvasından (10) dışarı çekin.

Emme hortumunu (20) hortum yuvasına (10) yerleştirin ve dayanak noktasına kadar saat yönünde döndürün.

Emme hortumunu çıkarırken emme bağlantısını daima sızdırmazlık tapası ile kapatın. Böylelikle tozun kaçmasını engellemiş olursunuz.

Emme hortumunun elektrikli süpürgeye sabitlenmesi (bkz. resim E)

Monte edilmiş emme hortumunu (20) elektrikli süpürgenin etrafına sarın. Çekme bandını (9) aşağı çekin ve toplam 15 kanaldan erişilebilir 3 kanaldan birine kancalayın.

Emme aksesuarının takılması

Emme hortumu (20) bir klips sistemi ile donatılmış olup, bununla emme aksesuarı (emme adaptörü (21), kavisli meme (uç) (22)) bağlanabilir.

Emme adaptörü veya kavisli memenin takılması (bkz. resim F)

Emme adaptörünü (21) veya kavisli memeyi (22) emme hortumuna (20) emme hortumunun her iki basmalı düğmesi (37) işitilir biçimde kavrama yapıncaya kadar takın. Sökmek için basmalı düğmeleri (37) içeri doğru bastırın ve parçayı sökün.

Memelerin ve boruların takılması

Gerektiğinde emme borularını (29) sıkıca birbirine ve sonra sıkıca kavisli memeye (22) takın.

Bir taban memesini (27)/(28), derz memesini (25)/(26) veya fırçayı (24) emme borusuna (29) veya kavisli memeye (22) sıkıca yerleştirin.

Taşıma kayışı

Taşıma kayışının sabitlenmesi (bkz. Resim G)

▶ Taşıma kayışı sadece elektrikli süpürgenin taşınması ve sabitlenmesi için uygundur!

Taşıma kayışının karabina kancasını (38) elektrikli süpürgenin sabitleme deliğine (17) takın.

Toz emme makinesinin bir taşıma kayışı ile asılması (bkz. resim H)

Elektrikli süpürgeyi yalnızca tam elektrikli süpürgenin ağırlığını güvenli bir şekilde taşıyabilecek nesnelere asın. Elektrikli süpürge üzerine monte edilmiş taşıma kayışını (38) yatay bir nesnenin (örneğin bir direk) üzerine yerleştirin veya halkanın üst ucunu bir kanca veya gözün içinden çekin. Taşıma kayışının orta yaylı kopçasını taşıma kolunun (16) orta sabitleme deligiğine (17) takın.

Taşıma kayışının omuz askısı olarak kullanılması (bkz. resim I)

Taşıma kayışını omuz askısı olarak kullanabilirsiniz. Elektrikli süpürge üzerine monte edilmiş taşıma kayışını omzunuza asın. Resimde I gösterilen doğru taşıma pozisyonuna dikkat edin.

işletim

▶ Bakım ve temizlik çalışmalarına, alet ayarlarına, aksesuar değiştirmeye başlamadan veya elektrikli

süpürgeyi saklamak üzere kaldırmadan önce aküyü çıkarın. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.

Elektrikli süpürgeyi kullanırken, elektrikli süpürgenin istem dışı hareketini engellemek için elektrikli süpürge üzerindeki sabitleme tekerleklerinin bloke olduğundan emin olun. Kullanmadan önce tekerleklerin işlevini ilgili yüzeyle test edin.

Çalıştırma

• Ülkenizde sağlığa zararlı tozlarla çalışmaya ilişkin geçerli yasal mevzuat hakkında bilgi alın.
  Elektrik süpürgesi sadece aşağıdaki malzemelerin emilmesi için kullanılabilir:
  – Patlama sınır değeri ≥ 0,1 mg/m ^3 olan tozlar Bu elektrik süpürgesi prensip olarak patlama riski bulunan mekanlarda kullanılamaz.

▶ Güvenli çalışma ortamına dikkat edin.
▶ Takılıp tökezleme tehlikesi nedeniyle çalışma alanınızı temiz ve düzenli tutun.
Emdirme işlemine başlamadan önce akü gözü kapağının güvenli biçimde kapatılmış olduğundan emin olun.

Not: Toz sınıfı Mile güvenli uyumluluk ve maksimum çalışma süresi için 8 Ah veya 12 Ah kapasiteli ProCORE aküler önerilir.

Optimum emme performansı sağlamak için emme hortumunu (20) her zaman tamamen açmalısınız.

▶ Elektrikli süpürgenin her zaman iyice kapalı olduğundan emin olun.

▶ Sadece hasarsız filtre kullanım (filtrede çatlak, delik ve benzerleri olmamalıdır). Hasarlı filtreyi hemen değiştirin.

Açma/kapama

Elektrikli süpürgeyi açmak için açma/kapama şalterini (14) 1 konumuna getirin.

Auto-Start fonksiyonunu açmak için açma/kapama şalterini (14) konumuna getirin. Auto-Start fonksiyonu (4) göstergesi yanar. Elektrikli süpürge, verici modülü GCT ... üzerinden bir elektrikli el aletine bağlandığında otomatik olarak başlatılabilir.

Elektrikli süpürgeyi kapatmak için açma/kapama şalterini (14) 0 konumuna getirin.

Enerjiden tasarruf etmek için elektrik süpürgesini sadece kullanacağını zaman açın.

Kullanıcı arayüzü

Kullanıcı arayüzü (6) şunları sağlar:

– Elektrikli süpürgenin durum göstergesi
- bir verici modülüne GCT ... (39) bağlantı kurulması
- bir mobil son cihaza bağlantı kurulması

Durum göstergeleri

Durum göstergesi Auto-Startfonksiyonugöstergesi ^A)		Hava akışı alarmgöstergesi	Anlamı
Yeşil – – Elektrikli süpürge açılmıştır ve çalışmaya hazırldır.
Yeşil Yeşil – Elektrikli süpürge çalışmaya hazırldır ve bir verici			modülüne bağlanmıştır.
Sarı – – Akü boşalmak üzere
Sarı Sarı – Verici modülü bulunamadı
Sarı – Sarı yanıp sönyor Hava akışı alarmı
Kırmızı – – Akü boş, yeniden çalışma emniyeti tetiklendi veya			elektrikli süpürge veya akü için sıcaklık alarmı
Yavaşca mavi yanıpsönüyor	Yavaşca mavi yanıpsönüyor	– Auto-Start fonksiyonu açıldıktan sonra vericimodülüne bağlantı otomatik olarak yeniden kurulur.
Hızla mavi yanıpsönüyor	1× mavi yanıpsönüyor	– Verici modülüne bağlantı aranır ve yeniden kurulur.
Mavi yanıp sönyor(2 sn)	Mavi yanıp sönyor(2 sn)	– Verici modülüne bağlantı başarıyla kuruldu
Yavaşca mavi yanıpsönüyor	– – Mobil son cihazla bağlantı otomatik olarak yenidenkurulur veya mobil son cihazdan veri aktarımıgerçekleşir.
Hızla mavi yanıpsönüyor	– – Mobil son cihaza bağlantı aranır ve yeniden kurulur.
Mavi yanıp sönyor(3 sn)	– – Mobil son cihaza bağlantı başarıyla kuruldu
4× mavi yanıpsönüyor (mesafe1,5 sn)	– – Sifırlama başlatılır.

A) Auto-Start fonksiyonu göstergesi (4) yalnızca açma/kapama şalteri (14) konumundayken yanar.

Verici modülüne bağlantı oluşturulması (Aksesuar) (bkz. resim J)

Auto-Start fonksiyonunu kullanmak için elektrikli süpürgenin Bluetooth® aracılığıyla bir verici modülüne GCT ... (39) bağlanması gerekir.

Elektrikli süpürge ve verici modülü birbirine yakın olmalıdır.

Elektrikli süpürgenin açma/kapama şalteri (14) konumuna getirildiğinde, elektrikli süpürge otomatik olarak bir verici modülü GCT ... aramaya başlar. Durum göstergesi (2) ve Auto-Start fonksiyonu göstergesi (4) yavaşça mavi renkte yanıp söner.

Bilinen bir verici modülüne yeniden bağlanma:

Elektrikli süpürge zaten bir verici modülüne GCT ... bağlıysa ve bu verici modülü çalışır durumdaysa ve kapsama alanı içindeyse, bu verici modülüyle bağlantı otomatik olarak yeniden kurulur.

Bir bağlantının yeniden kurulması (ilk bağlantı veya başka bir verici modülüne bağlantı):

• Durum göstergesi (2) hızlı bir şekilde mavi renkte yanıp sönene kadar elektrikli süpürge üzerindeki eşleştirme düğmesini (5) basılı tutun.
• Verici modülü üzerindeki durum göstergesi (40) 2 kez mavi renkte yanıp sönene kadar hemen verici modülü (39) üzerindeki başlat/durdur düğmesini (41) basılı tutun.

Bağlantı başarıyla kuruldu:

• Elektrikli süpürge üzerindeki durum göstergesi (2) ve Auto-Start fonksiyonu göstergesi (4) yeşil renkte yanar.
• Verici modülü üzerindeki durum göstergesi (40) 1 kez yeşil renkte yanıp söner.

Bağlantı mümkün değil (birkaç dakikadan sonra):

• Elektrikli süpürge üzerindeki durum göstergesi (2) ve Auto-Start fonksiyonu göstergesi (4) sarı renkte yanar.
• Verici modülü üzerindeki durum göstergesi (40) kırmızı yanar.

148 | Türkçe

Elektrikli süpürge kapatıldığında, verici modülüne GCT ... olan bağlantı kaydedilir. Tekrar açıldıktan sonra, elektrikli süpürge aynı verici modülüyle otomatik olarak yeniden bağlantı kurmaya çalışır.

Connectivity fonksiyonları

Connectivity fonksiyonları kapsamında, elektrikli süpürge ile belirli mobil son cihazlar arasında Bluetooth ^® aracılığıyla veri aktarımı yapılabilir.

Sistem gereksinimleri

Mobil cihaz (Tablet, Smartphone)	Android 6.0 (ve daha üstü)
	iOS 11 (ve daha üstü)

Connectivity fonksiyonlarını kullanabilmek için öncelikle – son cihaza bağlı olarak özel – uygulamayı yüklemeniz gerekir. Bu uygulamayı uygun bir App-Store üzerinden (Apple App Store, Google Play Store) indirin.

Not: İlgili uygulama mağazasında bir kullanıcı hesabı gereklidir.

Uygulama adı iOS/Android

Bosch Toolbox

Daha sonra aplikasyonda MyTools veya Connectivity ögesini seçin. Mobil son cihazınızın ekranı elektrikli süpürge ile son cihaz arasındaki bağlantıya ilişkin bütün diğer işlem adımlarını gösterir.

Elektrikli süpürge ile son cihaz arasındaki bağlantı uygulama üzerinden kurulur. Elektrikli süpürgedeki durum göstergesi (2) hızlı bir şekilde mavi renkte yanıp sönüyorsa eşleştirme düğmesine (5) basarak bağlantı onaylayın.

Bağlantı başarıyla kurulduktan sonra durum göstergesi (2) 3 sn boyunca mavi renkte yanar.

Mobil cihazla bağlantı sağlandıktan ve yetkilendirme gerçekleştirildikten sonra aşağıdaki fonksiyonlar kullanılabilir:

• Kayıt ve kişiselleştirme
  – Durum kontrolü, uyarı mesajlarının verilmesi
• Genel bilgiler ve ayarlar
• Yönetim
• Auto-Start fonksiyonu için müteakip çalışma süresinin ayarlanması
• Elektrikli süpürgedeki Connectivity yazılımının güncellenmesi

Fabrika ayarlarına sıfırlama (reset)

Gerekirse, kayıtlı ayarları (müteakip çalışma süresi, verici modülü ve mobil son cihaz bağlantıları) ve hata mesajlarını sıfırlayabilirsiniz. Bunu yapmak için, durum göstergesi (2) 1,5 sn aralıklarla 4 kez mavi renkte yanıp sönene kadar eşleştirme düğmesine (5) basın.

Sifirlama işlemi Bosch Toolbox uygulaması üzerinden de başlatılabilir.

Kuru emme

▶ Elektrikli süpürge filtresiz kullanılmamalıdır.

Kuru emme için ana filtre (32) kuru olmalı ve plastik bir torba (36) yerleştirilmelidir (Bakınız „Plastik torbanın takılması/çıkarılması (kuru emiş) (bkz. resim C)“, Sayfa 145).

Çalışan elektrikli el aletlerinden çıkan tozun emilmesi (bkz. resim K)

Aletten çıkan atık hava çalışılan mekana geri veriliyorsa, yeterli bir hava değişim oranının sağlanması gerekir. Bu konudaki ulusal yönetmeliklere uyun.

Elektrikli el aletinin emme ağzını ve emme hortumunu (20) ya doğrudan ya da emme adaptörü (21) üzerinden bağlayın (Bakınız „Emme adaptörü veya kavisli memenin takılması (bkz. resim F)“, Sayfa 146).

Emme adaptörünün kullanımına dair not: Emme hortumuna hava beslemesi düşük olan elektrikli el aletleriyle çalışırken (örn. dekupaj testereleri, zımparalama makineleri vb.), emme adaptörünün (21) ters hava deliği (42) açılmalıdır. Bu yolla elektrikli süpürgenin ve elektrikli el aletinin tam performansı yükselir. Ters hava deliği (42) üzerindeki halkayı, maksimum açıklık oluşuncaya kadar çevirin.

Delme işlemi sırasında toz emme sistemi için SDS Clean adaptörünü (23) kullanabilirsiniz. Lütfen kullanma kılavuzuna uyun.

Auto-Start fonksiyonu ile, verici modülünü (39) kullanarak elektrikli el aleti ile elektrikli süpürgeyi otomatik olarak açıp kapatabilirsiniz:

– Açma/kapama şalterini (14) konumuna getirin. Auto-Start fonksiyonu göstergesi (4), fonksiyonun açık olduğunu belirtmek için yanar.
– Elektrikli süpürgeyi verici modülüne (Bakınız „Verici modülüne bağlantı oluşturulması (Aksesuar) (bkz. resim J)“, Sayfa 147) bağlayın. Verici modülünü (39) elektrikli el aletine monte etmek için verici modülünün kullanma kılavuzuna uyun.
– Elektrikli süpürgeyi açmak için bağlı olan elektrikli el aletini çalıştırın. Elektrikli süpürge otomatik olarak çalışır.

Elektrikli el aletini çalıştırdıktan sonra elektrikli süpürgenin çalıştığından emin olun.

– Elektrikli süpürgeyi kapatmak için elektrikli el aletini kapatın. Ayarlanan müteakip çalışma süresinden sonra emme durdurulur. Müteakip çalışma süresi boyunca, emme hortumundan artık toz çıkarılır. Müteakip çalışma süresini Bosch Toolbox uygulaması üzerinden ayarlayabilirsiniz.

Hava akışı alarmı

Hava akışı alarmı, hava akışı standart tarafından belirlenen minimum değerin altına düştüğünde otomatik olarak tetiklenir. Bir hava akışı alarmı durumunda, hava akışı göstergesi (1) sarı renkte yanıp söner ve durum göstergesi (2) sarı renkte yanar.

Elektrikli süpürgeyi kapatın ve alarmın nedenini ortadan kaldırın.

Her adımdan sonra, elektrikli süpürgeyi açarak hava akışı alarmının devam edip etmediğini kontrol edin. Bu durumda, elektrikli süpürgeyi kapatın ve bir sonraki işlemi gerçekleştirilir. Şu işlem adımlarını gerçekleştirilir:

• Bağlı elektrikli el aletinde yeterli hava akışının olup olmadığını kontrol edin. Emme adaptörünün (21) ters hava deligiğini (42) veya elektrikli el aletinin ters hava deligiğini tamamen açın.
• Akünüzün şarj seviyesini kontrol edin. Akü zayıfsa, aküyü şarj edin veya değiştirin.
• Plastik torbayı (36) kontrol edin. Eğer doluysa, değiştirin.
• Emme hortumunu (20) elektrikli süpürgeden ayırın. Bu durum hava akışı alarmını durdurursa, emme hortumunda (20) bükülme olup olmadığını kontrol edin ve hortumdaki veya takılı memelerdeki emme artıklarını temizleyin.
• Manuel filtre temizliğini (Bakınız „Manuel filtre temizliği“, Sayfa 149) etkinleştirin.
• Ana filtreyi (32) temizleyin (Bakınız „Filtrenin temizlenmesi/değiştirilmesi“, Sayfa 150).
• Ana filtreyi (32) değiştirin.

Tüm önlemler sonuç vermediyse, yetkili bir Bosch müşteri hizmetleri merkezine başvurun.

Manuel filtre temizliği

▶ Filtreyi sadece elektrikli süpürge kapalıyken ve türbin çalışmıyorken temizleyin.

Emme gücü artık yeterli olmadığında filtre temizleme işlevinin etkinleştirilmesi gerekir.

Filtrenin hangi sıklıkla temizleneceği toz türüne ve toz miktarına bağlıdır. Düzenli kullanımda maksimum sevk kapasitesi uzun süre muhafaza edilir.

Filtre temizliği için akü haznesi kapağını (18) açıp kapatın. Bu, filtrenin titremesine neden olur. Birkaç kez açıp kapatmak (3 kata kadar) temizliği güçlendirir.

Bu QR kodu aracılığıyla manuel filtre temizliği hakkında bir video bulabilirsiniz.

Elektrostatik deşarj

Emme işlemi sırasında, emme hortumundaki ve aksesuarlardaki tozun sürtünmesi, statik deşarj şeklinde hissedilebilen bir elektrostatik yük oluşturur (çevresel etkilere ve fiziksel duyuma bağlı olarak). Bu elektrikli süpürge standart olarak iletken bir emme hortumu (20) ile donatılmıştır. Bu emme hortumu (20), hortum yuvası (10) aracılığıyla torba tutucusuna (33) elektriksel olarak bağlanır. Bu, emme hortumu (20) zeminle temas ettiğinde elektrostatik bir deşarj sağlar.

Islak emme

▶ Bu elektrikli süpürge ile örneğin benzin, yağ, alkol, çözücü madde gibi yanıcı veya patlayıcı maddeleri

emdirmeyin. Kızgın, yanıcı veya patlayıcı tozları emdirmeyin. Elektrikli süpürgeyi patlama olasılığı bulunan mekanlarda çalıştırmayın. Tozlar, buharlar veya sıvılar tutuşabilir veya patlayabilir.

Elektrikli süpürge filtresiz kullanılmamalıdır.

Not: Elektrikli süpürgenin üst parçasını (15) söküp takarken, torba tutucusunun (33) çubuklarının bükülmediğinden veya kırılmadığından emin olun.

Islak emmeden önce (bkz. resim L)

Hazneyi (12) boşaltın ve plastik torbayı (36) çıkarın.

Kilitlere (43) ① bastırın ve torba tutucusunu (33) ② çıkarın.

Islak emme sırasında ve her ıslak emme sonrasında

Bu elektrikli süpürge bir şamandıra (44) ile donatılmıştır. Maksimum dolum yüksekliğine ulaşıldığında emme işlemi durdurulur. Daha sonra hazneyi (12) boşaltın.

Not: Hazne (12) hemen boşaltılmazsa, ana filtre (32) de sıvı ile dolacaktır. Bu durumda, ana filtreyi (32) çıkarın ve onu da boşaltın (Bakınız „Filtrenin temizlenmesi/değiştirilmesi“, Sayfa 150).

Çalışmanın sonunda, küflenmeyi önlemek için elektrikli süpürgenin üst parçasını (15) ve ana filtreyi (32) çıkarın ve iyice kurumasını bekleyin.

Bakım ve servis

Bakım ve temizlik

Bakım ve temizlik çalışmalarına, alet ayarlarına, aksesuar değiştirmeye başlamadan veya elektrikli süpürgeyi saklamak üzere kaldırmadan önce aküyü çıkarın. Bu önlem elektrikli süpürgenin yanlışlıkla ve istenmeden çalıştırılmasını önler.
▶ Verimli ve güvenli çalışabilmek için elektrikli süpürgeyi ve havalandırma aralıklarını temiz tutun.
Elektrikli süpürgenin bakımını yaparken ve elektrikli süpürgeyi taşırken koruyucu toz maskesi kullanın.

Elektrikli süpürgenin gövdesini zaman zaman nemli bir bezle temizleyin.

Kirlenen şarj kontaklarını kuru bir bezle temizleyin.

Elektrikli süpürgeyi basınçlı hava ile temizlemeyin. Filtre veya diğer bileşenler hasar görebilir.

Elektrikli süpürgenin toz kontrolü yılda en az bir kez üretici veya yetkili bir kişi tarafından yapılmalıdır (örn. filtrelerde hasar olup olmadığı, elektrikli süpürgede sızıntı olup olmadığı ve kontrol cihazlarının düzgün çalışıp çalışmadığı kontrol edilmelidir).

Tehlikeli maddelerin vakumlanmasından sonra temizlik ve bakım

– Tehlikeli maddelerle temas etmiş olabilecek tüm parçaları kirlenmiş olarak kabul edin.
- Tehlikeli maddelerin bulunduğu bir bölgeden çıkarmadan önce elektrikli süpürgenin dışını iyice süpürün, silin veya kapatın.
– Elektrikli süpürgeyi sadece kendinizi veya başkalarını tehlikeye atmadan yapabiliyorsanız temizleyin, sökün ve

150 | Türkçe

bakımını yapın. Bakım ve temizlik sırasında kişisel koruyucu ekipman kullanın. Çalışmayı iyi havalandırılmış bir odada gerçekleştirin.

• Sökmeden önce elektrikli süpürgenin dışını temizleyin.
• Elektrikli süpürgenin yeterince temizlenemeyen tüm parçalarını geçirimsiz torbalara atın. Lütfen bu tür atıkların bertarafı için geçerli yönetmeliklere uyun.
• Işi tamamladıktan sonra bakım alanını temizleyin.

Haznenin temizlenmesi

Hazneyi (12) zaman zaman piyasada bulunan aşındırıcı olmayan temizlik maddesi ile silin ve kurumasını bekleyin.

Filtrenin temizlenmesi/değiştirilmesi

Emme performansı filtrenin durumuna bağlıdır. Bu nedenle filtreyi düzenli aralıklarla temizleyin.

Hasar gören filtreyi hemen değiştirin.

• Kilitleri (13) açın ve elektrikli süpürgenin üst parçasını (15) çıkarın.
• Ana filtreyi (32) uç parçasından tutun (lamellerinden değil). Ana filtreyi dönme yönündeayanak noktasına kadar çevirin ve çıkarın (bkz. resim M).
• Kuru filtre:

Ana filtreyi (32) uygun bir atık haznesi üzerinde silkeleyerek temizleyin. Bunu yaparken filtrenin lamellerinin hasar görmemesine dikkat edin.

Maksimum emme gücü elde etmek için, ana filtrenin lamellerini yumuşak bir fırça ile fırçalayın.

veya

Islak filtre:

Ana filtreyi (32) akan suyun altında durulayın ve ardından iyice kurumasını bekleyin. veya

Hasarlı bir ana filtreyi (32) değiştirin.

• Ana filtreyi (32) şamandıra sepetinin (34) üzerine yerleştirin ve dönme yönündeayanak noktasına kadar filtre tutucusunun (35) içine çevirin. (bkz. resim B).
• Elektrikli süpürgenin üst parçasını (15) tekrar takın ve kilitleri (13) kilitleyin.

Kilitlerin sıkıca oturduğundan emin olun.

Kayış kasnaklarının değiştirilmesi (bkz. resim N)

Sadece EN 12529'a kayış kasnakları kullanın (sabitleme piminin çapı 11 mm).

Elektrikli süpürgeyi kullanmadan önce teker frenlerini işlevsellik bakımından kontrol edin.

Elektrikli süpürgeyi hareket ettirmek istemiyorsanız frenleri kullanın.

Emme hortumunun onarılması

Arızalı bir emme hortumunu (20) kısaltabilir ve kullanmaya devam edebilirsiniz.

▶ Hortumu onarırken ederken eldiven takın. Yaralanma tehlikesi vardır.

Elektrikli süpürge tarafından emme hortumunun onarılması (bkz. resimler O-P):

• Kilitleme kulaklarını bir tornavida ile içeri doğru bastırarak kilitleme halkasını (49) hortum ağzından (47) gevşetin.
• Kilitleme halkasını (49) arızalı noktanın ① arkasına çekin.
• Sızdırmazlık manşonunu (48) sökün ②.
• Emme hortumunu (20) arızalı noktanın arkasından kesin (bkz. resim P).
• Sızdırmazlık manşonunu (48) tekrar vidalayın ③.
• Emme hortumunun ucunu hortum ağzına (47) itin ④.
• Kilitleme halkasını (49) duyulur şekilde yerine oturana kadar hortum ağzının (47) üzerine itin ⑤.

Elektrikli el aleti/meme tarafından emme hortumunun onarılması (bkz. resim Q):

• Sızdırmazlık manşonunu (50) sökün ①.
• Emme hortumunu (20) arızalı noktanın arkasından kesin ②.
• Sızdırmazlık manşonunu (50) tekrar vidalayın ③.

Torba tutucusunun sabitlemesinin onarılması (bkz. resim R)

Torba tutucusunun (33) kilitleri (43) hasar görmüşse, torba tutucusu standart 11 mm Phillips P4 vidalar kullanılarak elektrikli süpürgenin üst parçasına kalıcı olarak vidalanabilir. Torba tutucusu (33) yay (51) ile temas halindeyse, elektrostatik deşarj için iletkenlik korunur.

Arızaların giderilmesi

Sorun Neden Çözüm
Emme türbini çalışmıyor.	Akü (31) zayıf	Aküyü şarj edin veya değiştirin
	Yeniden çalışma emniyeti devrede	Açma/kapama şalterini önce 0 konumuna, ardından 1 konumuna getirin
	Açma/kapama şalteri (14) konumunda, ancak verici modülü GCT ... bağlı değil	Açma/kapama şalterini 1 konumuna getirin
Emme türbini kapanır.	Hazne (12) dolu	Hazneyi boşaltın
Emme türbini hazne boşaltıldıktan sonra calışmıyor.	Sifırlama gereklidir	Elektrikli süpürgeyi kapatın, aküyü (31) çıkarın, 5 sn bekleyin, aküyü takın ve elektrikli süpürgeyi açın
Elektrikli süpürge Auto-Start fonksiyonu ile çok geç kapanıyor.	Müteakip çalışma süresi çok uzun ayarlanmış	Bosch Toolbox uygulaması aracılığıyla müteakip çalışma süresinin kısaltılması (minimum müteakip çalışma süresi: 6 sn)
Emme gücü düşüyor.	Plastik torba (36) dolu	Plastik torbayı değiştirin
	Emme memesi, emme borusu (29) veya emme hortumu (20) tikalı	Tıkanıklıkları giderin
	Ana filtre (32) kirli veya arızalı	Manuel filtre temizliği yapın, ana filtreyi temizleyin veya değiştirin
	Ana filtre (32), filtre tutucusuna (35) takılı değil	Ana filtreyi doğru şekilde takın
	Elektrikli süpürgenin üst parçası (15) doğru şekilde yerine oturmuyor	Elektrikli süpürgenin üst parçasını doğru olarak takın ve kilitleri (13) kapatın
Kuru emme sırasında toz sızıntısı	Ana filtre (32) yanlış takılmış	Ana filtrenin doğru şekilde takılıp takılmadığını kontrol edin
	Ana filtre (32) arızalı	Ana filtreyi değiştirin
Islak emme sırasında su sızıntısı	Şamandıra (44) tikalı	Dolum seviyesini sürekli kontrol edin ve hazneyi (12) zamanında boşaltınŞamandıra sepetini nemli bir bezle silin, elektrikli süpürgeyi hafifçe sallayarak şamandırayı temizleyinŞamandıra ve şamandıra sepetinde daha ciddi kirlenme olması durumunda, yetkili bir Bosch müşteri hizmetleri merkezine başvurun.
Sıcaklık uyarısı tetiklendi (durum göstergesi (2) kırmızı yanar)	Akü (31) veya motor aşırı isınıyor	Elektrikli süpürgeyi kapatın, aküyü çıkarın, akünün ve elektrikli süpürgenin soğumasını bekleyin
Hava akışı alarmı tetiklendi (hava akışı alarm göstergesi (1) sarı yanıp söner)		(Bakınız „Hava akışı alarmı“, Sayfa 148) bölümündeki talimatları izleyin.
Manuel filtre temizliği tetiklenemiyor.		Yetkili bir Bosch müşteri hizmetleri merkezine başvurun.
Elektrostatik deşarj Elektrostatik yükün dağılması kesintiye uğradi		Çalışma sırasında emme hortumunun (20) her zaman yere temas ettiğinden emin olun.Yayın (51) torba tutucusu (33) ile doğru temasını kontrol edin.Gerekirse, torba tutucusunun sabitlemesini onarın (Bakınız „Torba tutucusunun sabitlemesinin onarılması (bkz. resim R)“, Sayfa 150).
Müşteri servisi ve uygulama danışmanlığıMüşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz:www.bosch-pt.comBosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin.		TürkiyeMarmara Elektrikli El Aletleri Servis Hizmetleri Sanayi ve Ticaret Ltd. Şti.Tersane cd. Zencefil Sok.No:6 KaraköyBeyoğlu / İstanbulTel.: [phone]Fax: [phone]E-mail: [e-mail]ğrı açıklar Oto ElektrikMotorlu Sanayi Çarşısı Doğruer Sk. No:9Selçuklu / KonyaTel.: [phone]Tel.: [phone]

152 | Türkçe

Fax: [phone]

E-mail: [e-mail]

Akgül Motor Bobinaj San. Ve Tlc. Ltd. Şti

Alaaddinbey Mahallesi 637. Sokak No:48/C

Nilüfer / Bursa

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kocasinan / KAYSERİ

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Canik / Samsun

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Aygem Elektrik Makine Sanayi ve Tic. Ltd. Şti.

10021 Sok. No: 11 AOSB

Çiğli / İzmir

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bakırcıoğlu Elektrik Makine Hırdavat İnşaat Nakliyat Sanayi

ve Ticaret Ltd. Şti.

Karaağaç Mah. Sümerbank Cad. No:18/4

Merkez / Erzincan

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydinevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ulus / Ankara

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Onarım Bobinaj

Raif Paşa Caddesi Çay Mahallesi No:67

İskenderun / HATAY

Tel.: [phone]

E-mail: [e-mail]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Murat Paşa / Antalya

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Günşah Otomotiv Elektrik Endüstriyel Yapı Malzemeleri San ve Tic. Ltd. Şti

Beylikdüzü Sanayi Sit. No: 210

Beylikdüzü / İstanbul

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Sezmen Bobinaj Elektrikli El Aletleri İmalatı San ve Tic. Ltd. Şti.

Ege İş Merkezi 1201/4 Sok. No: 4/B

Yenişehir / İzmir

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Üstündağ Bobinaj ve Soğutma Sanayi

Nusretiye Mah. Boyacılar Aralığı No: 9

Çorlu / Tekirdağ

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

İŞIKLAR ELEKTRİK BOBİNAJ

Karasoku Mahallesi 28028. Sokak No:20/A

Merkez / ADANA

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Diğer servis adreslerini şurada bulabilirsiniz:

Önerilen Lityum İyon aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler kullanıcı tarafından başka bir hükümete tabi olmaksızın kara yollarında taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.

Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

imha

Elektrik süpürgesi, aküler, aksesuar ve ambalaj malzemesi çevre dostu imha amacıyla bir geri dönüşüm merkezine yollanmalıdır.

Elektrik süpürgesini ve aküleri/bataryaları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık elektrikli ve elektronik cihazlara ilişkin 2012/19/EU sayılı Avrupa yönetmeliği ve ulusal hukuktaki uygulaması uyarınca, kullanım ömrünü tamamlamış elektrikli süpürgeler ve 2006/66/EC sayılı Avrupa yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/piller ayrı ayrı toplanmalı ve çevre kurallarına uygun şekilde imha edilmek üzere bir geri dönüşüm merkezine gönderilmelidir.

Atık elektrikli ve elektronik ekipmanlar uygun şekilde imha edilmezse olası tehlikeli maddelerin varlığı nedeniyle çevre ve insan sağlığı üzerinde zararlı etkileri olabilir.

Aküler/bataryalar:

Lityum iyon:

Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa 152).

Polski

smatra kancerogenim.

⚠ UPOZORENJE Usisavač koristite samo ako ste dobili dovoljno informacija o

uporabi usisavača, materijalima koje treba usisati i o njihovom sigurnom uklanjanju. Brižljivim upućivanjem može se smanjiti opasnost od pogrešnog rukovanja i ozljeda.

UPOZORENJE Usisavač je prikladan za usisavanje suhih materijala i odgovarajućim
