| Vrsta izdelka | Brezžični oscilirajoči rezalnik-brusilnik |
| Znamka | Bosch |
| Model | GOP 18VEC Professional |
| Nazivna napetost | 14,4 V / 18 V (odvisno od uporabljene baterije) |
| Hitrost v praznem teku | 8 000 – 20 000 vrt/min |
| Kot nihanja | 1,4° levo/desno |
| Teža (po EPTA 01/2003) | 1,7 kg (odvisno od baterije) |
| Vrsta združljivih baterij | Bosch GBA 14,4V… / GBA 18V… (litij-ionske) |
| Priporočljivi polnilniki | AL 18.. / GAL 3680 |
| Raven zvočnega tlaka (LpA) | 80 dB(A) |
| Raven zvočne moči (LwA) | 91 dB(A) |
| Vibracije (brušenje) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Vibracije (potopno žaganje) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Vibracije (segmentno žaganje) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Vibracije (odstranjevanje fug) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Glavne funkcije | Žaganje, brušenje, strganje, odstranjevanje fug, potopni rezi |
| Nosilec orodja | SDS (hitra menjava brez orodja, 12 položajev) |
| Elektronska zaščita | Electronic Cell Protection (ECP) proti globoki izpraznitvi |
| Predizbor hitrosti | Nastavitveni gumb (tudi med uporabo) |
| Indikator napolnjenosti baterije | 3 zelene LED (pritisk na gumb) |
| Obdelani materiali | Les, plastika, mavec, neželezne kovine, mehke stenske ploščice |
| Vključeni dodatki (odvisno od različice) | Žagin list, brusilna plošča, brusni listi, sesanje prahu |
| Vzdrževanje | Očistite prezračevalne reže, zamenjajte obrabljene filcne obročke |
| Delovna temperatura | -20 °C do +50 °C (polnjenje: 0 °C do +45 °C) |
| Standardi skladnosti | EN 60745-1, EN 60745-2-4, direktivi 2011/65/EU, 2006/42/ES |
Pogosto zastavljena vprašanja - GOP 18VEC Professional BOSCH
Vprašanja uporabnikov o GOP 18VEC Professional BOSCH
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Električno orodje v formatu PDF brezplačno! Poiščite svoja navodila GOP 18VEC Professional - BOSCH in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GOP 18VEC Professional znamke BOSCH.
NAVODILA ZA UPORABO GOP 18VEC Professional BOSCH
Električna sigurnost
Priključni utikač električnog alata mora odgovarati utičnici. Utikač nesme nikako da se menja. Ne upotrebljavajte adaptere utikača zajedno sa električnim alatima zaštićenim uzemljenjem. Ne promenjeni utikači i odgovarajuće utičnice smanjuju rizik električnog udara.
Izbegavajte kontakt telom sa uzemljenim površinama kao cevi, grejanja, šporet i rashladni ormani. Postoji povećani rizik od električnog udara ako je Vaše telo uzemljeno.

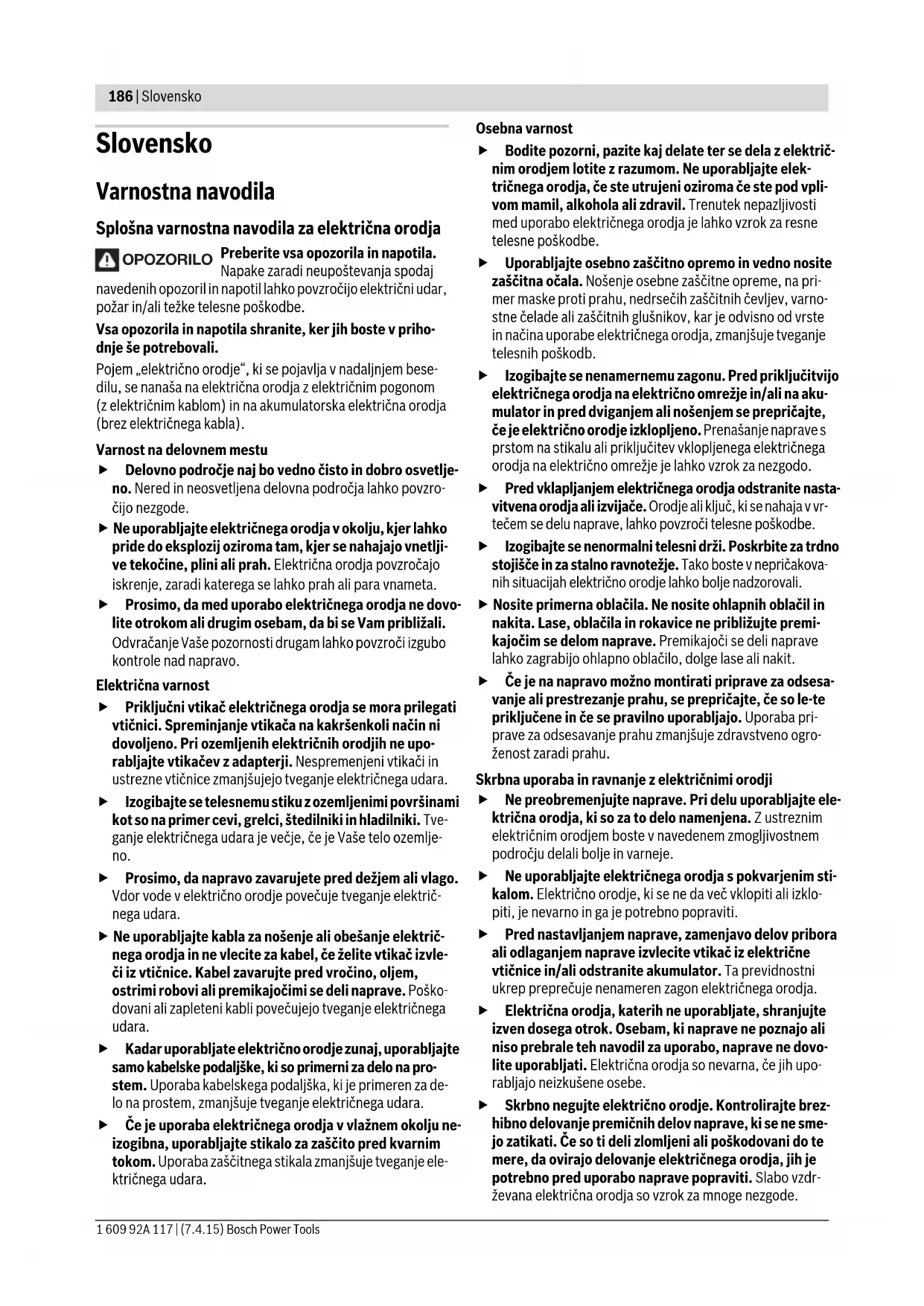

Splošna varnostna navodila za električna orodja
OPOZORILO
Preberite vsa opozorila in napotila.
Napake zaradi neupoštevanja spodaj
navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Vsa opozorila in napotila shranite, ker jih boste v priho-dnje še potrebovali.
Pojem „električno orodje“, ki se pojavlja v nadaljnjem besedilu, se nanaša na električna orodja z električnim pogonom (z električnim kablom) in na akumulatorska električna orodja (brez električnega kabla).
▶ Delovno področje naj bo vedno čisto in dobro osvetljeno. Nered in neosvetljena delovna področja lahko povzročijo nezgode.
▶ Ne uporabljajte električnega orodja v okolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajajo vnetlji-ve tekočine, plini ali prah. Električna orodja povzročajo iskrenje, zaradi katerega se lahko prah ali para vnameta.
▶ Prosimo, da med uporabo električnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam približali. Odvračanje Vaše pozornosti drugam lahko povzroči izgubo kontrole nad napravo.
Električna varnost
Priključni vtikač električnega orodja se mora prilegati vtičnici. Spreminjanje vtikača na kakršenkoli način ni dovoljeno. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
Izogibajte se telesnemu stiku z ozemljenimi površinami kot so na primer cevi, grelci, štedilniki in hladilniki. Tveganje električnega udara je večje, će je Vaše telo ozemlje-no.
▶ Prosimo, da napravo zavarujete pred dežjem ali vlago. Vdor vode v električno orodje povečuje tveganje električnega udara.
▶ Ne uporabljajte kabla za nošenje ali obešanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabel zavarujte pred vročino, oljem, ostrimi robovi ali premikajočimi se deli naprave. Poškodovani ali zapleteni kabli povečujejo tveganje električnega udara.
Kadar uporabljate električno orodje zunaj, uporabljajte samo kabelske podaljške, ki so primerni za delo na prostem. Uporaba kabelskega podaljška, ki je primeren za delo na prostem, zmanjšuje tveganje električnega udara.
Če je uporaba električnega orodja v vlažnem okolju neizogibna, uporabljajte stikalo za zaščito pred kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje tveganje električnega udara.
Osebna varnost
Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Ne uporabljajte električnega orodja, će ste utrujeni oziroma će ste pod vplivom mamil, alkohola ali zdravil. Trenutek nepazljivosti med uporabo električnega orodja je lahko vzrok za resne telesne poškodbe.
▶ Uporabljajte osebno zaščitno opremo in vedno nosite zaščitna očala. Nošenje osebne zaščitne opreme, na primer maske proti prahu, nedrsečih zaščitnih čevljev, varnostne čelade ali zaščitnih glušnikov, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.
Izogibajte se nenamernemu zagonu. Pred priključitvijo električnega orodja na električno omrežje in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, će je električno orodje izklopljeno. Prenašanje naprave s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.
Pred vklapljanjem električnega orodja odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtečem se delu naprave, lahko povzroči telesne poškodbe.
- Izogibajte se nenormalni telesni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Tako boste v nepričakovanih situacijah električno orodje lahko bolje nadzorovali.
▶ Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave. Premikajoči se deli naprave lahko zagrabijo ohlapno oblačilo, dolge lase ali nakit.
Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, če so le-te priključene in če se pravilno uporabljajo. Uporaba priprave za odsesavanje prahu zmanjšuje zdravstveno ogroženost zaradi prahu.
Skrbna uporaba in ravnanje z električnimi orodji
▶ Ne preobremenjujte naprave. Pri delu uporabljajte električna orodja, ki so za to delo namenjena. Z ustreznim električnim orodjem boste v navedenem zmogljivostnem področju delali bolje in varneje.
▶ Ne uporabljajte električnega orodja s pokvarjenim stikalom. Električno orodje, ki se ne da več vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvlecite vtikač iz električne vtičnice in/ali odstranite akumulator. Ta previdnostni ukrep preprečuje nenameren zagon električnega orodja.
Električna orodja, katerih ne uporabljate, shranjujte izven dosega otrok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
▶ Skrbno negujte električno orodje. Kontrolirajte brezhibno delovanje premičnih delov naprave, ki se ne smejo zatikati. Če so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje električnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdrževana električna orodja so vzrok za mnoge nezgode.
▶ Rezalna orodja vzdržujte tako, da bodo vedno ostra in čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Električna orodja, pribor, vsadna orodja in podobno uporabljajte ustrezno tem navodilom. Pri tem upošte-vajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba električnih orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.
Skrbno ravnanje in uporaba akumulatorskih orodij
Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, će ga boste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
▶ V električnih orodjih uporabljajte le akumulatorske baterije, ki so zanje predvidene. Uporaba drugih akumulatorskih baterij lahko povzroči telesne poškodbe ali požar.
Akumulatorska baterija, katere ne uporabljate, ne sme priti v stik s pisarniškimi sponkami, kovanci, žeblji, vijaki in drugimi manjšimi kovinskimi predmeti, ki bi lahko povzročili premostitev kontaktov. Kratek stik med akumulatorskimi kontakti lahko ima za posledico opekline ali požar.
▶ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje koje ali opekline.
Servisiranje
▶ Vaše električno orodje naj popravlja samo kvalificirano strokovno osebje ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.
Varnostna navodila za akumulatorski večnamenski rezalnik
Električno orodje smete držati le na izoliranem ročaju, će delate na območju, kjer lahko vstavljeno orodje pride v stik s skritimi omrežnimi napeljavami. Stik z napeljavo, ki je pod napetostjo, lahko povzroči, da so tudi kovinski deli naprave pod napetostjo, kar lahko povzroči električni udar.
▶ Električno orodje uporabljajte samo za suho brušenje. Vdor vode v električno napravo povečuje tveganje električnega udara.
Pozor, nevarnost požara! Izogibajte se pregrevanju obdelovanca in brusilnika. Pred delovnimi odmori vedno izpraznite zbiralnik prahu. Brusilni prah v vrečki za prah, mikrofiltru, papirni vrečki (ali v filtrski vrečki oziroma filtru sesalnika za prah) se lahko v neugodnih pogojih, na primer pri iskrenju med brušenjem kovin, samodejno vname. Posebno nevarno je takrat, ko je brusilni prah pomešan z ostanki laka, poliuretana ali drugih kemičnih snovi, brusilnik pa je po dolgem delovanju vroč.
▶ Ne približujte se z rokami območju žaganja. Ne segajte pod obdelovanec. Stik z žaginim listom lahko povzroči telesne poškodbe.
Za iskanje skritih oskrbovalnih vodov uporabljajte ustrezne iskalne naprave oziroma se o tem pozanimajte pri lokalnem podjetju za oskrbo z elektriko, plinom in vodo. Stik z vodi, ki so pod napetostjo, lahko povzroči požar ali električni udar. Poškodbe plinskega voda so lahko vzrok za eksplozijo, vdor v vodovodno omrežje pa ima za posledico materialno škodo.
Medtem ko delate, trdno držite električno orodje z obema rokama in poskrbite za varno stojišče. Električno orodje bo bolj vodljivo, če ga boste držali z obema rokama.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primežem, kot će bi ga držali z roko.
- Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
Akumulatorsko baterijo uporabljajte le v povezavi z električnim orodjem Bosch. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
▶ Pri zamenjavi vstavnih orodij nosite zaščitne rokavice. Vstavna orodja se pri daljši uporabi segrejejo.
▶ Ne strgajte vlažnih materialov (npr. tapet) in ne na vlažni podlogi. Vdor vode v električno orodje poveča tveganje električnega udara.
Obdelovalne površine ne smete obdelovate s tekočinami, ki vsebujejo topilo. Zaradi ogrevanja materiala pri strganju lahko nastanejo strupeni plini.
▶ Bodite še posebej previdni pri uporabi strgalnika. Orodje je zelo ostro, obstaja nevarnost poškodb.
Opis in zmogljivost izdelka
Preberite vsa opozorila in napotila. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe.
Razprite stran s sliko naprave in pustite to stran med branjem navodil za uporabo odprto.
Uporaba v skladu z namenom
Električno orodje je namenjeno za žaganje in rezanje lesenih materialov, umetne mase, mavca, nekovinskih materialov in pritrdilnih elementov (npr. nekaljenih žebljev, sponk). Prav tako je namenjeno za obdelovanje mehkih stenskih ploščic in
za suho brušenje in strganje majhnih površin. Še posebej je primerno za dela blizu roba in dela, ki so poravnana z robom. Električno orodje smete uporabljati izključno s priborom Bosch.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša na prikaz električnega orodja na strani z grafiko.
1 Vklopno/izklopno stikalo
2 Zračne reže
3 Deblokirna tipka akumulatorske baterije
4 Gumb za nastavitev števila nihajev
5 Akumulatorska baterija*
6 Prikaz napolnjenosti akumulatorske baterije*
7 Tipka za prikaz polnilnega stanja*
8 SDS-ročica za deblokiranje orodja
9 Prijemalo za orodje
10 Ročaj (izolirana površina ročaja)
11 Žagin list za potopno žaganje*
12 Brusilna plošča
13 Brusilni list*
14 Klobučevinast obroč sesalnika prahu*
15 Držalna sponka sesalnika prahu*
16 Odsesovalni nastavek*
17 Sesalnik prahu*
18 Odsesovalna cev*
19 Odsesovalni adapter*
*Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del našega programa pribora.
Tehnični podatki
| Akumulatorski večnamenski rezalnik | GOP 14,4/18 V-EC | |
| Številka artikla | 3 601 HBO 0.. | |
| Nazivna napetost | V= 14,4/18 | |
| Število vrtljajev v praznem teku n0 | min-1 | 8000–20000 |
| Oscilacijski kot levo/desno | ° | 1,4 |
| Teža po EPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Dovoljena temperatura okolice – pri polnjenju | °C | 0...+45 |
| – pri uporabi** in shranjevanju | °C | -20...+50 |
| Priporočene akumulatorske baterije | GBA 14,4V ...GBA 18V ... | |
| Priporočeni polnilniki | AL 18..GAL 3680 | |
* odvisno od uporabljene akumulatorske baterije
** omejena zmogljivost pri temperaturah <0 °C
Tehnični podatki temeljijo na izračunih z akumulatorskimi baterijami, ki so v obsegu dobave.
Podatki o hrupu/vibracijah
Merilne vrednosti hrupa izračunane v skladu z EN 60745-2-4. Nivo hrupa naprave po vrednotenju A tipično znaša: nivo zvočnega tlaka 80 dB(A); nivo jakosti hrupa 91 dB(A). Nezanesljivost meritve K=3 dB.
Nosite zaščitne glušnike!
Skupne vrednosti vibracij a_h (vektorska vsota treh smeri) in negotovost K se izračunajo v skladu z EN 60745-2-4:
Brušenje: a_h=3,5m/s^2,K=1,5m/s^2 ,
Žaganje s potopnim žaginim listom: a_h=9,7 m/s^2 , K=1,5 m/s^2 ,
Žaganje s segmentnim žaginim listom: a_h = 6, 0 m/s^2 , K = 1, 5 m/s^2 ,
Strganje: a_h=8,5m/s^2,K=1,5m/s^2 .
Podane vrednosti nivoja vibracij v teh navodilih so bile izmerjene v skladu s standardiziranim merilnim postopkom po EN 60745 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami.
Naveden nivo vibracij predstavlja glavne uporabe električnega orodja. Če pa se električno orodje uporablja še v druge namene, z različnim priborom, odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in teče, vendar dejansko ni v uporabi. To lahko obremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša.
Določite dodatne varnostne ukrepe za zaščito upravljalca pred vplivi vibracij, npr. Vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.
Izjava o skladnosti
Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v „Tehničnih podatkih“, v skladu z vsemi relevantnimi določili direktiv 2011/65/EU, do 19. aprila 2016: 2004/108/ES, od 20. aprila 2016: 2014/30/EU, 2006/42/ES, vključno z njihovimi spremembami in ustreza naslednjim normam: EN 60745-1, EN 60745-2-4.
Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
▶ Uporabljajte samo polnilnike, ki so navedeni v tehničnih podatkih. Samo ti polnilniki so usklajeni z litij-ionsko akumulatorsko baterijo, ki jo uporabljate s svojim električnim orodjem.
Opozorilo: Akumulatorsko baterijo dobavimo delno izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo polno zmogljivost, jo morate pred prvo uporabo v celoti napolniti v vklopljeni polnilni napravi.
Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite, ne da bi pri tem skrajšali življenjsko dobo. Prekinitev postopka polnjenja akumulatorske baterije ne poškoduje.
Odstranitev akumulatorske baterije
Akumulatorska baterija 5 ima dve blokirni stopnji, ki preprečujeta, da bi akumulatorska baterija pri nenamernem pritisku deblokirne tipke 3 izpadla. Kadar je akumulatorska baterija vstavljena v električnem orodju, je varovana z vzmetjo.
Ko nameravate akumulator 5 izvleči ven, pritisnete deblokirno tipko 3 in potisnete akumulator nazaj ter ga nato izvlečete iz električnega orodja. Pri tem ne uporabljajte sile.
Prikaz napolnjenosti akumulatorske baterije
Tri zelene lučke LED na prikazu polnilnega stanja akumulatorske baterije 6 prikazujejo stanje napolnitve akumulatorske baterije 5. Iz varnostnih razlogov je priklic stanja napolnitve možen le v stanju mirovanja električnega orodja.
Pritisnite tipko 7 za prikaz stanja napolnjenosti. To je možno tudi v primeru, da je akumulatorska baterija 5 sneta.
LED Kapaciteta
| Trajno sveti 3 x zelena ≥ 2/3 |
| Trajno sveti 2 x zelena ≥ 1/3 |
| Trajno sveti 1 x zelena <1/3 |
| Utripajoča luč 1 x zelena Rezerva |
Če po pritisku na tipko 7 LED ne sveti, je akumulatorska baterija okvarjena in se mora zamenjati.
Zamenjava orodja
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Pri menjavi orodja nosite zaščitne rokavice. Če se dotaknete vstavnih orodij, obstaja nevarnost poškodbe.
Izbor vsadnega orodja
| Vsadno orodje Material | ||
 | HCS-segmentni žagin list za žaganje lesa* | Lesni materiali, umetna masa |
| Bi-kovinski seg-mentni žagin list* | Lesni materiali, umetna masa, neže-lezne kovine | |
 | HCS (nizkolegi-rano orodno je-klo)-žagini listi za potopno žaganje lesa* | Lesni materiali, umetna masa, ma- vec in drugi mehki materiali |
| Bi-kovinski poto-pni žagini listi kovina* | Kovina (npr. neka-ljeni žeblji, vijaki, manjši profili), neže-lezne kovine | |
| Bi-kovinski poto-pni žagini listi za žaganje lesa in kovine* | Lesni materiali, kovi-na, neželezne kovine | |
 | HM(trda kovina)-grebenski seg-mentni žagin list* | Cementne fuge, mehke stenske plo-ščice, umetne mase (okrepljene s stekle-nimi vlakni) in drugi abrazivni materiali |
 | Grebenska delta plošča iz HM (trde kovine)* | |
 | Strgalnik, togi* Preproge, obloge | |
 | Strgalnik, fleksibilen* | Silikon in drugi ela-stični materiali |
 | Brusilna plošče za brusilne liste serije Delta 93 mm* | Odvisno od brusilne-ga lista |
| * Opcionalni pribor; kompletni pribor lahko najdete v programu pribora Bosch. | ||
* Opcionalni pribor; kompletni pribor lahko najdete v programu pribora Bosch.
Montiranje/zamenjava vsadnega orodja
Če je vstavno orodje že montirano, ga snemite.
V ta namen odprite SDS-ročico 8 do prislona (ne naprej) in snemíte vstavno orodje.
Nastavite željeno vstavno orodje (npr. potopni žagin list 11) tako na prijemalo orodja 9, da kaže kolenast del navzdol (glejte sliko na grafični strani, označitev vstavnega orodja se nahaja na zgornji strani).
Zavrtite vstavno orodje v pozicijo, ki je ugodna za delo, in pu-stite, da zaskoči v nastavek prijemala orodja 9. Možnih je dva-najst pozicij, ki so med seboj premaknjene za 30°.
Zaprite SDS-ročico 8, tako da se prileže ob ohišje električnega orodja.
▶ Preverite vsadno orodje ali je pravilno nasedlo. Če je vsadno orodje napačno pritrjeno ali će ni varno pritrjeno, lahko slednje med obratovanjem popusti in vas lahko poškoduje.
Namestitev/zamenjava brusilnega lista na brusilno ploščo
Brusilna plošča 12 je opremljena s sprijemalno tkanino, ki omogoča hitro in enostavno pritrjevanje brusilnih listov.
Potrkajte po sprijemalni tkanini brusilne plošče 12 preden namestite brusilni list 13 in tako zagotovite optimalno oprijemanje.
Brusilni list 13 poravnajte z eno stranjo brusilne plošče 12, nato položite brusilni list na brusilno ploščo in ga dobro pritisnite.
Zaradi zagotovitve optimalnega odsesavanja prahu pazite, da se bodo odprtine v brusilnem listu ujemale z luknjami na brusilni plošči.
Brusilni list 13 odstranite tako, da primete na enem koncu in ga potegnete z brusilne plošče 12.
Lahko uporabljate vse brusilne liste, polirne in čistilne koprene serije Delta 93 mm iz programa pribora Bosch.
Brusilni pribor, kakršna sta na primer koprena/polst za poliranje se na enak način pritrdijo na brusilni kolut.
Izbira brusilnega lista
Odvisno od materiala, ki se bo obdeloval in želene količine odstranjevanja zgornje površine so na voljo različni brusilni listi:
Brusilni list Material Uporaba Granulacija
| best ▲Wood | – Vsi lesni materiali (npr. tr-di les, mehki les, iverice, gradbene plošče)– Kovinski mate | Za predbrušenje, na primer grobih, nepooblanih tramov in desk | groba 40 | 60 |
| Za plano brušenje in poravnavanje manjših neravnih povr-šinā I i | srednja 80 | 100120 | ||
| Za dokončno in fino brušenje lesa | fino 180 | 240320400 | ||
| best ▲Paint | – Barva– Lak– Polnilnik– Lopatica | Za brušenje barve | groba 40 | 60 |
| Za brušenje predhodnega nanosa barve (npr. odstranitev črt čopiča, kapelj in iztekajoče barve) | srednja 80 | 100120 | ||
| Za končno brušenje temeljne barve pred lakiranjem | fino 180 | 240320400 |
Odsesavanje prahu/ostružkov
Prah nekaterih materialov kot npr. svinčenega premaza, nekaterih vrst lesa, mineralov in kovin je lahko zdravju škodljiv. Dotik ali vdihavanje tega prahu lahko povzroči alergične reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine ali bukovja veljajo kot kancerogene, še posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zaščitno sredstvo za les). Material z vsebnostjo azbesta smejo obdelovati le strokovnjaki.
- Po možnosti uporabljajte sesalnik prahu, ki je primeren glede na vrsto materiala.
– Poskrbite za dobro zračenje delovnega mesta.
– Priporočamo, da nosite zaščitno masko za prah s filtrirnim razredom P2.
Upoštevajte veljavne nacionalne predpise za obdelovalne materiale.
▶ Preprečite nabiranje prahu na delovnem mestu. Prah se lahko hitro vname.
Priključitev odsesavanja prahu (glejte sliko A)
Pri brušenju morate vedno priključiti pripravo za odsesavanje prahu.
Za montažo sesalnika prahu 17 (pribor) snemite vstavno orodje.
Po potrebi sestavite dele sesalnika prahu 17, kot je prikazano na sliki. Namestite montiran sesalnik prahu na prijemalu orodja 9 na električno orodje. Zasukajte sesalnik prahu tako, da nastavki sesalnika prahu zaskočijo v ustrezne odprtine na ohišju. Kot je prikazano na sliki, pritrdite sesalnik prahu z držalno sponko 15 na električnem orodju.
Pazite na to, da je klobučevinast obroč 14 nepoškodovan in da se prilega tesno na brusilno ploščo 12. Poškodovan klobučevinast obroč takoj zamenjajte.
Odsesovalno cev 18 (pribor) odvisno od izvedbe nataknite direktno na odsesovalni nastavek 16 ali pa stari končni komad cevi odrežite, privijte odsesovalni adapter 19 (pribor) na konec cevi in ga nato nataknite direktno na odsesovalni nastavek 16. Odsesovalno cev 18 priključite na sesalnik za prah (pri-
bor). Pregled priključevanja na različne sesalnike boste našli na koncu teh navodil.
Odsesovalnik za prah mora ustrezati obdelovancu, ki ga boste brusili.
Za odsesovanje izredno zdravju nevarnih, kancerogenih ali suhih vrst prahu uporabljajte specialni sesalnik za prah.
Delovanje
Zagon
Namestitev akumulatorske baterije
▶ Uporabljajte samo originalne litijevo-ionske akumulatorje znamke Bosch z napetostjo, ki je navedena na tipski ploščici Vašega električnega orodja. V primeru uporabe drugih akumulatorjev lahko pride do telesnih poškodb ali požara.
Opozorilo: Uporaba akumulatorjev, ki niso primerni za Vaše električno orodje, lahko povzroči nepravilno delovanje ali pa poškodbe na električnem orodju.
Potisnite napolnjeno akumulatorsko baterijo 5 od zadaj v nogo električnega orodja. Potisnite akumulatorsko baterijo v celoti v nogo/ležišče, dokler rdeča črta ni več vidna in je varno zablokirana.
Vklop/izklop
Za vklop električnega orodja potisnite vklopno/izklopno stikalo 1 naprej, tako da se na stikalu prikaže „I“.
Za izklop električnega orodja potisnite vklopno/izklopno stikalo 1 nazaj, tako se na stikalu prikaže „0“.
Da bi privarčevali z energijo, vklopite električno orodje le takrat, ko ga boste uporabljali.
Litijevo-ionski akumulator je s sistemom „Electronic Cell Protection (ECP)“ zaščiten pred popolnim izpraznjenjem. Pri izpraznjenem akumulatorju se električno orodje s pomočjo zaščitnega stikala izklopi: vstavno orodje se ne premika več.
Opozorilo: Če se električno orodje izklopi avtomatsko zaradi izpraznjene ali pregrete akumulatorske baterije, potem izklopite električno orodje z vklopno/izklopnim stikalom 1. Pred ponovnim vklopom električnega orodja morate napolniti akumulatorsko baterijo ali pa pustiti, da se ohladi. V nasprotnem primeru lahko akumulatorsko baterijo poškodujete.
Predizbira števila nihajev
Z gumbom za prednastavitev števila nihajev 4 lahko potrebno število nihajev nastavite tudi med delovanjem naprave.
Ustrezno število nihajev je odvisno od materiala in od delovnih pogojev, ugotovite pa ga lahko s praktičnim poizkusom.
Navodila za delo
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
▶ Pred odlaganjem električnega orodja počakajte, da se le to popolnoma ustavi.
Opozorilo: Zračnih rež 2 električnega orodja med delom ne smete prekriti, saj se v sicer zmanjša življenjska doba elekrtičnega orodja.
Delovni princip
Zaradi oscilacijskega pogona niha vibrira vsadno orodje do 20000 krat na minuto za 2,8° sem ter tja. S tem je omogočeno precizno delo na majhnem prostoru.
Delajte z majhnim in enakomernim pritiskanjem, saj se bi sicer delovna zmogljivost poslabšala in vstavno orodje lahko zablokira.
Med delom premikajte električno orodje sem ter tja, da se vstavno orodje ne bi premočno segrelo ali blokiralo.
Žaganje
▶ Uporabljajte le nepoškodovane, brezhibne žagine liste. Skrivljeni ali neostri žagini listi se lahko zlomijo, negativno vlivajo na rez ali povzročijo povratni udarec.
▶ Pri žaganju lahkih gradbenih materialov upoštevajte zakonska določila in priporočila proizvajalcev materiala.
▶ S postopkom potopnega žaganja je dovoljeno samo obdelovanje mehkih materialov, na primer lesa, mavčne-ga kartona in podobnega.
Pred žaganjem s HCS(nizkolegirano orodno jeklo)-žaginimi listi preverite les, iverice, gradbene materiale na tujke kot so žeblji, vijaki ipd.
Ločevanje
Opozorilo: Pri ločevanju stenskih ploščic upoštevajte, da se orodja pri daljši uporabi hitreje obrabijo.
Brušenje
Moč odstranjevanja materiala in brusilna slika sta v glavnem določena z izbiro brusilnega lista, s predizbrano stopnjo števila vibriranja in pritisnim tlakom.
Dober rezultat brušenja zagotavljajo samo brezhibni brusilni listi, ki tudi varujejo električno orodje.
Na obdelovanec vedno pritiskajte z enakomerno močjo, kar bo podaljšalo življenjsko dobo brusilnega ista.
Prekomerno povečanje moči pritiskanja ne bo zagotovilo večje brusilne zmogljivosti, temveč bo povzročilo močnejšo obrabo električnega orodja in brusilnega lista.
Za natančno brušenje kotov, robov in težko dostopnih mest lahko delate tudi z eno konico ali z enim robom brusilne plošče.
Pri točkovnem brušenju se lahko brusilni list močno segreje. Zmanjšajte število nihajev in pritiskanje in pustite brusilni list redno ohlajati.
Brusilnega lista, s katerim ste obdelovali kovino, ne smete uporabljati za brušenje drugih materialov.
Uporabljajte samo originalni brusilni pribor Bosch.
Pri brušenju morate vedno priključiti pripravo za odsesavanje prahu.
Strganje
Pri strganju izberite visoko stopnjo vibriranja.
Delajte na mehki podlagi (npr. na lesu) v ozkem kotu in z lahnim pritiskanjem. V nasprotnem primeru bi se lahko lopatica zarezala v podlogo.
Preobremenitvena zaščita, ki deluje odvisno od temperature
Orodja pri uporabi v skladu z namembnostjo ni mogoče preobremeniti. Pri preveliki obremenitvi ali neupoštevanju dovoljenega območja temperature akumulatorske baterije se število vrtljajev zmanjša ali pa se električno orodje izključi. Pri zmanjšanem številu vrtljajev deluje električno orodje ponovno s polnim številom vrtljajev šele, ko je dosežena dovoljena temperatura akumulatorske baterije ali po zmanjšanju obremenitve. Pri samodejnem izklopu električno orodje izključite, pustite akumulatorsko baterijo, da se ohladi, in nato ponovno vključite električno orodje.
Opozorila za optimalno uporabo akumulatorske baterije
Akumulatorsko baterijo morate zavarovati pred vlago in vodo.
Akumulatorsko baterijo skladiščite samo v temperaturnem območju od -20 °C do 50 °C. Poleti ne pustite, da bi akumulatorska baterija obležala v avtomobilu.
Bistveno krajši čas delovanja po polnjenju pomeni, da je akumulatorska baterija izrabljena in da jo je potrebno zamenjati.
Upoštevajte navodila za odstranjevanje odsluženih naprav.
Vzdrževanje in servisiranje
Vzdrževanje in čiščenje
Pred začetkom kakršnihkoli del na električnem orodju (na primer vzdrževanje, zamenjava orodja in podobno) kakor tudi med transportiranjem in shranjevanjem je treba iz električnega orodja odstraniti akumulator.
Pri nenamernem aktiviranju vklopno/izklopnega stikala obstaja nevarnost telesnih poškodb.
Električno orodje in prezračevalne reže naj bodo vedno čisti, kar bo zagotovilo dobro in varno delo.
Grebensko vstavno orodje (pribor) morate redno čistiti z žičnato krtačo.
Servis in svetovanje o uporabi
Servis Vam bo dal odgovore na Vaša vprašanja glede popravila in vzdrževanja izdelka ter nadomestnih delov. Risbe razstavljenega stanja in informacije o nadomestnih delih se nahajajo tudi na spletu pod:
www.bosch-pt.com
Skupina svetovalcev o uporabi podjetja Bosch Vam bo z veseljem v pomoč pri vprašanjih o naših izdelkih in njihovega pribora.
Ob vseh vprašanjih in naročilih rezervnih delov nujno sporočite 10-mestno številko na tipski ploščici izdelka.
Slovensko
Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: (01) 519 4225
Tel.: (01) 519 4205
Fax: (01) 519 3407
Transport
Priložene litij-ionske akumulatorske baterije so podvržene zahtevam zakona o nevarnih snoveh. Uporabnik lahko akumulatorske baterije brez nadaljnih pogojev transportina na cesti. Pri pošiljkah s strani tretjih (npr.: zračni transport ali špedicija) se morajo upoštevati posebne zahteve glede embalaže in označitve. Pri pripravi odpreme mora biti obvezno nujno vključen strokovnjak za nevarne snovi.
Akumulatorske baterije pošiljajte samo, će je ohišje nepoško-dovano. Prelepite odprte kontakte in zapakirajte akumulator-ske baterije tako, da se v embalaži ne premika.
Prosimo upoštevajte tudi morebitne druge nacionalne pred-pise.
Odlaganje
Električna orodja, akumulatorske baterije, pribor in embalažo morate reciklirati v skladu z varstvom okolja.
Akumulatorskih baterij/baterij ne smete odvreči med hišne odpadke!
Samo za države EU:
V skladu z Direktivo 2012/19/EU se morajo električna orodja, ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.
Akumulatorji/baterije:
Pridržujemo si pravico do sprememb.
Hrvatski
Upute za sigurnost
Električna sigurnost
Brižljiva uporaba i ophodenje s električnim alatima
Brižljivo ophodenje i uporaba akumulatorskih alata
Aku-bateriju punite samo u punjačima koje preporučuje proizvođač. Za punjač koji je predviđen za jednu određenu vrstu aku-baterije, postoji opasnost od požara ako bi se koristio s drugom aku-baterijom.
