| Typ výrobku | Bezdrôtová vykrajovačka-brúska (oscilačná) |
| Značka | Bosch |
| Model | GOP 18VEC Professional |
| Menovité napätie | 14,4 V / 18 V (v závislosti od použitej batérie) |
| Voľnobežné otáčky | 8 000 – 20 000 ot/min |
| Uhol oscilácie | 1,4° vľavo/vpravo |
| Hmotnosť (podľa EPTA 01/2003) | 1,7 kg (podľa batérie) |
| Typ kompatibilných batérií | Bosch GBA 14,4V… / GBA 18V… (lítiovo-iónové) |
| Odporúčané nabíjačky | AL 18.. / GAL 3680 |
| Hladina akustického tlaku (LpA) | 80 dB(A) |
| Hladina akustického výkonu (LwA) | 91 dB(A) |
| Vibrácie (brúsenie) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Vibrácie (zapichovacie rezanie) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Vibrácie (segmentové rezanie) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Vibrácie (škrabanie/obrábanie škár) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Hlavné funkcie | Rezanie, brúsenie, škrabanie, obrábanie škár, zapichovacie rezy |
| Upínacie zariadenie | SDS (rýchla výmena bez náradia, 12 polôh) |
| Elektronická ochrana | Electronic Cell Protection (ECP) proti hlbokému vybitiu |
| Predvoľba otáčok | Regulačný koliesok (aj počas používania) |
| Indikátor stavu nabitia batérie | 3-zelené LED indikátory (stlačením tlačidla) |
| Spracovávané materiály | Drevo, plast, omietka, neželezné kovy, mäkké obkladačky |
| Súčasťou dodávky (podľa verzie) | Pílový list, brúsny tanier, brúsne papiere, odsávanie prachu |
| Údržba | Čistiť vetracie otvory, vymeniť opotrebované plstené krúžky |
| Prevádzková teplota | -20 °C až +50 °C (nabíjanie: 0°C až +45°C) |
| Normy zhody | EN 60745-1, EN 60745-2-4, smernice 2011/65/EÚ, 2006/42/ES |
Často kladené otázky - GOP 18VEC Professional BOSCH
Otázky používateľov k GOP 18VEC Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické náradie vo formáte PDF zadarmo! Nájdite svoj návod GOP 18VEC Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GOP 18VEC Professional značky BOSCH.
NÁVOD NA OBSLUHU GOP 18VEC Professional BOSCH
el Pratótno obnuów chránç
sk Pôvodný návod na použitie
Odejmutí akumulátoru

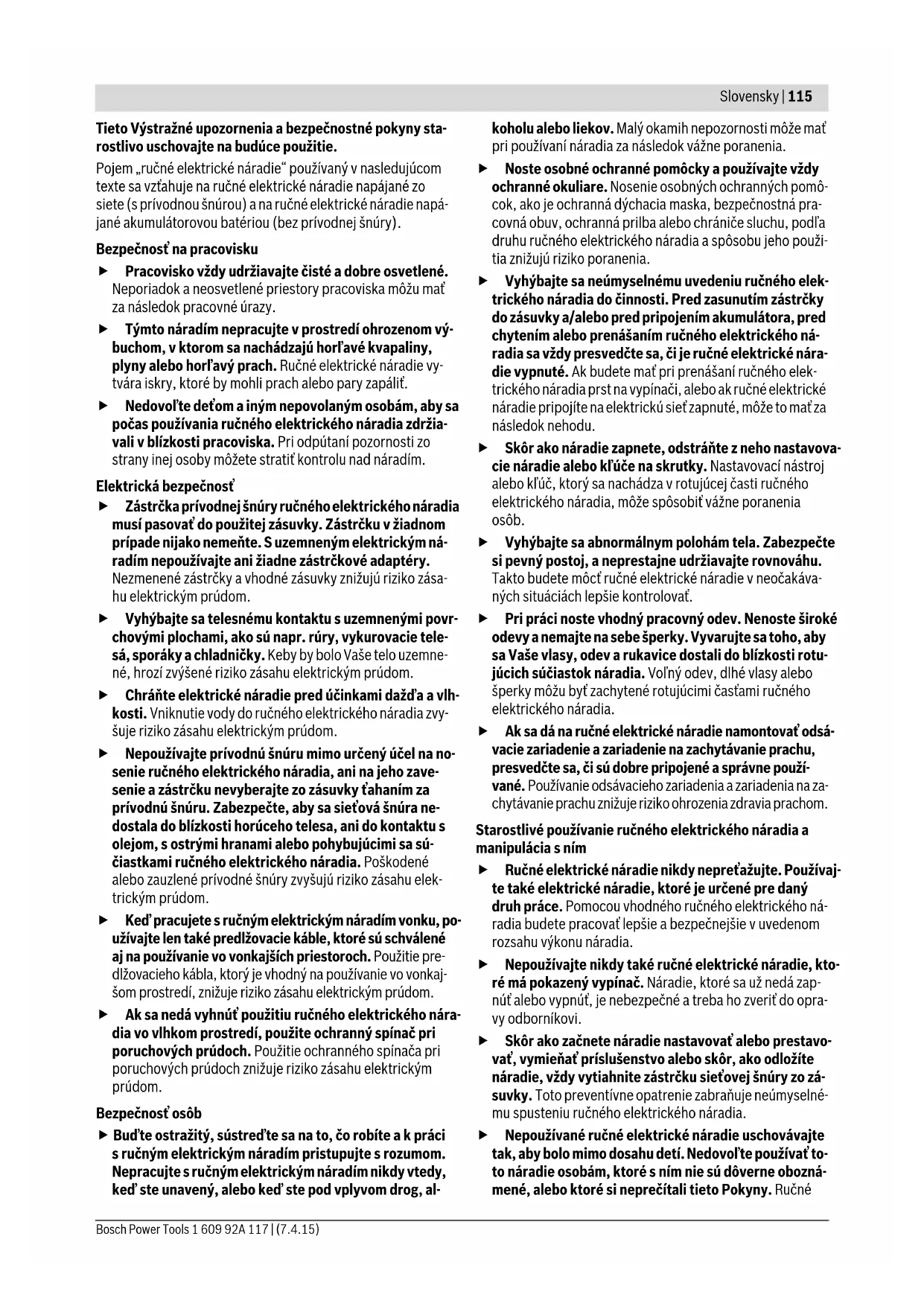

Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodr-
žiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobít požiar a/alebo tažké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
▶ Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. rúry, vykurovacie tele-sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne-né, hrozí zvýšené riziko zásahu elektrickým prúdom.
▶ Chráňte elektrické náradie pred účinkami dažď a a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom.
Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
Ak sa nedá vyhnút' použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.
Bezpečnost'osôb
▶ Bud'te ostražitý, sústred'te sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, al-
koholu alebo liekov. Malý okamih nepozornosti môže mat pri používaní náradia za následok vážne poranenia.
Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.
Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínačí, alebo ak ručné elektrické náradie pripojíte na elektrickú siet zapnuté, môže to mať za následok nehodu.
Skôr ako náradie zapnete, odstránte z neho nastavovacie náradie alebo klúče na skrutky. Nastavovací nástroj alebo klúč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osôb.
▶ Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
▶ Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Vol'ný odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi časťami ručného elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Starostlivé používanie ručného elektrického náradia a manipulácia s ním
▶ Ručné elektrické náradie nikdy nepret'ažujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.
Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať to- to náradie osobám, ktoré s ním nie sú dôverne obozná- mené, alebo ktoré si neprečitali tieto Pokyny. Ručné
elektrické náradie je nebezpečné vtedy, ked' ho používajú neskúsené osoby.
Ručné elektrické náradie starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokuju, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvňovať správne fungovanie ručného elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a l'ahšie sa dajú viest.
Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávat’. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest’ k nebezpečným situáciám.
Starostlivé používanie akumulátorového ručného elektrického náradia a manipulácia s ním
Akumulátory nabíjajte len v takých nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len príslušné určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory neuschovávajte tak, aby mohli príst do styku s kancelárskymi sponkami, mincami, kl'účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit premostenie kontaktov. Skrat medzi kontaktmi akumulá-tora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vytekat' kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhl'adajte aj lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie po- kožky alebo popáleniny.
Servisné práce
Ručné elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý použiva originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.
Bezpečnostné pokyny pre akumulátorové multi-funkčné náradie Multi-Cutter
Držte ručné elektrické náradie len za izolované plochy rukováti, ak vykonávate takú prácu, pri ktorej by mohol použitý pracovný nástroj natrafit na skryté elektrické vedenia. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobít zásah elektrickým prúdom.
▶ Používajte ručné elektrické náradie len na brúsenie nasucho. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
Pozor, nebezpečenstvo požiaru! Vyhýbajte sa prehrievaniu brúsených obrobkov a brúsky. Zásobník na prach vždy pred prestávkou v práci vyprázdnite. Brúsny prach v odsávacom vrecku, mikrofiltri alebo v papierovom vrecu (prípadne vo filtračnom vrecku resp. filtri vysávača) sa môže za nepriaznivých okolností ako napr. pri odletovaní iskier kovov, sám od seba zapáliť. Osobitné nebezpečenstvo hrozí najmä vtedy, ak je zmiešaný so zvyškami laku, polyuretánu alebo s inými chemickými látkami a brúsený materiál je po dlhej práci horúci.
▶ Obe ruky majte v dostatočnej vzdialenosti od priestoru pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo vážneho poranenia.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí, aby ste ich nenavítali, alebo sa obrátě na miestne energetické podniky. Kontakt s elektrickým vodičom pod napátím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Pri práci držte ručné elektrické náradie pevne oboma rukami a zabezpečte si stabilný postoj. Pomocou dvoch rúk sa ručné elektrické náradie ovláda bezpečnejšie.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratovania.
Chráňte akumulátor pred horúčavou, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu.
Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevol'nosti vyhl'adajte lekársku pomoc. Tieto výpary môžu podráždit' dýchacie cesty.
Používajte tento akumulátor iba spolu s Vaším ručným elektrickým náradím Bosch. Len takto bude akumulátor chránený pred nebezpečným preťažením.
- Špicatými predmetmi, ako napr. klince alebo skrutkovače, alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Vo vnútri môže dôjst' k skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat'.
▶ Pri výmene pracovných nástrojov používajte pracovné rukavice. Pracovné nástroje sa pri dlhšom používaní rozpália.
▶ Nezoškrabávajte žiadne navlhčené materiály (napr. ta-pety) a nepracujte na vlkom podklade. Vniknutie vody do ručného elektrického náradia zvyšuje riziko možného zásahu elektrickým prúdom.
Obrábanú plochu neošetrujte kvapalinami, ktoré obsahujú rozpůšťadlá. Pri ohrievaní niektorých materiálov môžu pri zoškrabávaní vznikať jedovaté výpary.
▶ Pri práci so škrabkou bud'te mimoriadne opatrný. Tento pracovný nástroj je veľmi ostrý a pri práci s ním hrozí nebezpečenstvo poranenia.
Popis produktu a výkonu
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.
Vyklopte si láskavo vyklápaciu stranu s obrázkami produktu a nechajte si ju vyklopenú po celý čas, ked'čítate tento Návod na používanie.
Používanie podl'a určenia
Toto ručné elektrické náradie je určené na rezanie a odrezávanie drevených materiálov, plastov, sadry, neželezných kovov a upevňovacích elementov (napríklad netvrdených klincov, svoriek a podobne). Rovnako je vhodné aj na opracovávanie mäkkých obkladačiek a taktiež na brúšenie nasucho a na zoškrabávanie plôch menších rozmerov. Mimoriadne dobre sa hodí na prácu na okraji materiálu a na prácu rovnobežne s povrchovou plochou. Toto ručné elektrické náradie sa smie používať výlučne len s originálnym príslušenstvom Bosch.
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobra- zenie elektrického náradia na grafickej strane tohto Návodu na používanie.
1 Vypínač
2 Vetracie štrbiny
3 Tlačidlo uvoľnenia aretácie akumulátora
4 Nastavovacie koliesko predvol'by frekvencie vibrácií
5 Akumulátor*
6 Indikácia stavu nabitia akumulátora*
7 Tlačidlo pre indikáciu stavu nabitia akumulátora*
8 Páčka SDS na uvol'nenie pracovného nástroja
9 Upínací mechanizmus
10 Rukovät (izolovaná plocha rukoväte)
11 Zapichovací rezací list*
12 Brúsna doska
13 Brúsny list*
14 Plstený krúžok odsávania prachu*
15 Upevňovacia zvierka zariadenia na odsávania prachu*
16 Odsávací nátrubok*
17 Odsávanie prachu*
18 Odsávacia hadica*
19 Odsávací adaptér*
*Zobrazené alebo popísané príslušenstvo nepatri celé do základnej výbavy produktu. Kompletné príslušenstvo nájdete v našom programe príslušenstva.
Technické údaje
| Akumulátorové multifunkčné náradie Multi-Cutter | GOP 14,4/18 V-EC | |
| Vecné číslo | 3 601 HBO 0.. | |
| Menovité napätie | V= 14,4/18 | |
| Počet vol'nobežných obrátok n_0 | min ^-1 | 8000–20000 |
| Uhol oscilácií dol'ava/doprava | ° | 1,4 |
| Hmotnost podl'a EPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Povolená teplota okolia– pri nabíjani | °C | 0...+45 |
| – pri prevádzke** a pri skladovaní | °C | -20...+50 |
| Odporúčané akumulátory | GBA 14,4V ...GBA 18V ... | |
| Odporúčané nabíjačky AL 18.. | GAL 3680 | |
* v závislosti od použitého akumulátora
** obmedzený výkon pri teplote <0 °C
Technické údaje určené pomocou akumulátora, ktorý je súčastou balenia.
Informácia o hlučnosti/vibráciách
Hodnoty hlučnosti zistené podl'a EN 60745-2-4.
pílenie so segmentovým pílovým kotúčom: a_h = 6, 0 m/s^2 , K = 1, 5 m/s ^2 ,
škrabanie: a_h=8,5m/s^2, K=1,5m/s^2
Úroveň kmitov uvedená v týchto pokynoch bola nameraná podľa meracieho postupu uvedeného v norme EN 60745 a možno ju používať na vzájomné porovnávanie elektronáradia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.
Uvedená hladina vibrácíí reprezentuje hlavné druhy používania tohto ručného elektrického náradia. Pokial' sa ale bude elektronáradie používať na iné práce, s odlišným príslušenstvom, s inými nástrojmi alebo s nedostatočnou údržbou, može sa úroveň vibrácíí lišit. To môže výrazne zvýšit zaťaženie vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového úseku práce s náradím treba zohl’adniť doby, počas ktorých je ručné elektrické náradie vypnuté alebo doby, ked’ náradie síce beží, ale v skutočnosti sa nepoužíva. To môže výrazne redukovat zaťaženie vibráciami počas celej pracovnej doby. Na ochranu osoby pracujúcej s náradím pred účinkami zaťaženia vibráciami vykonajte d’alšie bezpečnostné opatrenia, ako sú napríklad: údržba ručného elektrického náradia a používaných pracovných nástrojov, zabezpečenie zachovania teploty rúk, organizácia jednotlivých pracovných úkonov.
Vyhlásenie o konformite
Vyhlasujeme na výhradnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ spíňa všetky príslušné ustanovenia smerníc 2011/65/EÚ, do 19. apríla 2016: 2004/108/ES, od 20. apríla 2016: 2014/30/EÚ, 2006/42/ES vrátane ich zmien a je v súlade s nasledujúcimi normami: EN 60745-1, EN 60745-2-4.
Súbor technickej dokumentácie (2006/42/ES) sa nachádza u: Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
▶ Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú skonštruované na spol’ahlivé nabíjanie lítium-iónových akumulátorov vášho ručného elektrického náradia.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím akumulátor v nabíjačke úplne nabite.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Demontáž akumulátora
Použitý akumulátor 5 je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby pri náhodnom neúmyselnom stlačení uvolňovacieho tlačidla akumulátora 3 akumulátor vypadol. Kým sa akumulátor nachádza v ručnom elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.
Ak potrebujete akumulátor 5 vybrať, stlačte uvolňovacie tlačidlo 3 a vytiahnite akumulátor z ručného elektrického náradia smerom dozadu. Nepoužívajte pritom nadmiernu silu.
Indikácia stavu nabitia akumulátora
Tri zelené diódy LED indikácie stavu nabitia akumulátora 6 indikujú stav nabitia akumulátora 5. Z bezpečnostných dôvo- dov sa môže urobit kontrola stavu nabitia akumulátora len vo vypnutom stave ručného elektrického náradia.
Stlačte tlačidlo 7, ak chcete vyvolať na displej stav nabitia akumulátora. Je to možné aj vtedy, ked’ je akumulátor 5 vybratý z náradia.
LED Kapacita
| Trvalé svetlo 3 x zelená LED ≥ 2/3 |
| Trvalé svetlo 2 x zelená LED ≥ 1/3 |
| Trvalé svetlo 1 x zelená LED <1/3 |
| Blikajúce svetlo 1 x zelená LED Rezerva |
Ak sa po stlačení tlačidla 7 nerosvieti žiadna dióda LED, je akumulátor pokazený a treba ho vymenit.
Výmena nástroja
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
▶ Pri výmene pracovného nástroja používajte pracovné rukavice. Pri dotyku pracovného nástroja hrozí nebezpečenstvo poranenia.
Výber pracovného nástroja
| Pracovný nástroj Materiál | ||
 | Segmentový rezací nástavec HCS* | Materiály z dreva, plasty |
| Bimetalový segmentový rezací nástavec* | Drevené materiály, plasty, neželezné kovy | |
 | Zapichovací rezací list z uhlíkovej ocele HCS na drevo* | Drevené materiály, plasty, sadra a iné mäkké materiály |
| Bimetalové zapichovacie rezacie listy na kov* | Kov (napr. nevytvrdenéklince, skrutky, menšie profily), neželezné kovy | |
| Bimetalový zapi-chovací pílový list na drevo a kov* | Drevo, kovy, neželezné kovy | |
 | Ryhované seg-mentové rezacie nástavce z tvrdokovu (HM)* | Škáry do cementu, mäkké obkladačky, plasty zosilnené skleným vláknom a iné abrazívne materiály |
 | Zúbkovaná (ryhovaná) deltaplat-nička HM* | |
 | Škrabka, tvrdá* Koberce, podlahové krytiny | |
* Ďalšie doplnkové príslušenstvo; kompletné príslušenstvo nájdete katalógu Program príslušenstva Bosch.
Pracovný nástroj Materiál
* Ďalšie doplnkové príslušenstvo; kompletné príslušenstvo nájdete katalógu Program príslušenstva Bosch.
Montáž/výmena pracovného nástroja
V prípade potreby namontovaný pracovný nástroj z náradia demontujte.
Otvorte na tento účel páčku SDS 8 až na doraz (nie d'alej) a pracovný nástroj demontujte.
Založte nový požadovaný pracovný nástroj (napríklad zapi-chovací pílový list 11) takým spôsobom na upínací mechaniz-mus 9, aby zalomenie smerovalo dole (pozri obrátok na gra-fickej strane, (text na pracovnom nástroji sa bude dať čítat’ z hornej strany).
Natočte pracovný nástroj do takej polohy, ktorá bude pre príslušný druh práce výhodná, a nechajte výstupok upínacieho mechanizmu 9 zaskočit. Existuje možnosť natočenia do dva-nástich rôznych polôh, ktoré sú navzájom pootočené o 30°.
Uzavrite páčku SDS 8 takým spôsobom, aby priliehala na teleso ručného elektrického náradia.
▶ Prekontrolujte, či je pracovný nástroj dobre upevnený. Nesprávne alebo nie celkom spoľahlivo upevnené pracovné nástroje sa môžu počas prevádzky uvoľniť a ohrozit Vaše zdravie.
Montáž brúsneho listu na brúsnu dosku/výmena brúsneho listu
Brúsna doska 12 je vybavená velkronovou tkaninou, aby sa dali brúsne listy rýchlo a jednoducho upínat.
Vyklepte velkronovú tkaninu brúsnej dosky 12 pred každým zakladaním brúsneho listu 13, aby ste umožnili optimálne upnutie listu.
Priložte brúsny list 13 na jednej strane zarovno s brúsnou doskou 12, potom pílový list založte na brúsnu dosku do správnej polohy a dobre ho zatlačte.
Na zabezpečenie optimálneho odsávania dajte pozor na to, aby sa výrezy na brúsnom liste prekrývali s otvormi na brúsnej doske.
Pri demontáži brúsneho listu 13 ho uchopte za niektorý hrot a stiahnite ho z brúsnej dosky 12.
Môžete používať všetky rezacie listy, leštiace a čistiace tkaninové nástavce série Delta 93 mm obsiahnuté v Programe príslušenstva Bosch.
Príslušenstvo na brúšenie ako ovčie rúno/plst na leštenie sa upínajú na brúsnu dosku rovnako.
Výber brúsneho listu
Podl'a druhu obrábaného materiálu a požadovaného úberu povrchu obrobku sú k dispozícii rozličné brúsne listy:
Brúsny list Materiál Použitie Zrnitost ^2
 | - Všetky drevené materiály (napr. tvrdé drevo, mäkké drevo, drevotrieskové dosky, stavebné platne) - Kovové materiálny | Na predbrúšenie napr. drsných nehobl'ovaných hranolov a dosák | hrubý 40 | 60 | |
| Na rovinné brúšenie a na zarovnávanie drobných nerovností | stredný 80 | 100 120 | |||
| Na dokončovacie a jemné brúšenie dreva | jemný 180 | 240 320 400 | |||
| - F a r b a - Lak - Výplňová hmota - S t i e r k a | Na obrúšenie farby | hrubý 40 | 60 | ||
| Na obrusovanie pôvodných farebných náterov (napr. na odstraňovanie náterov štetcom, kvapôčok farby a stečenín farby) | stredný 80 | 100 120 | |||
| Na dokončovacie brúšenie pri lakovaní | jemný 180 | 240 320 400 |
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov tvrdého dreva, minerálov a kovov môže byť zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, a to predovšetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
– Používajte podľa možnosti také odsávanie, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa konkrétneho obrábaného materiálu.
▶ Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku. Viaceré druhy prachu sa môžu l'ahko vzniet.
Pripojenie odsávania (pozri obrázok A)
Pred montážou demontujte zariadenie na odsávanie prachu 17 (príslušenstvo) a pracovný nástroj.
V prípade potreby zmontujte jednotlivé súčiastky zariadenia na odsávanie prachu 17 dohromady podľa obrázka. Zmontované zariadenie na odsávanie prachu nasadťe na ručné elektrické náradie k upínaciemu mechanizmu náradia 9. Zariadenie na odsávanie prachu otočte do takej polohy, aby výstupky zariadenia na odsávanie prachu zapadli do príslušných výrezov na telese náradia. Zariadenie na odsávanie prachu upevnite na ručné elektrické náradie upevňovacou zvierkou 15 podľa obrázka.
Dávajte pritom pozor na to, aby zostal plstený krúžok 14 nepoškodený a aby tesne priliehal k brúsnej doske 12. V prípade poškodenia plstený krúžok okamžite vymeňte.
Nasuňte odsávaciu hadicu 18 (príslušenstvo) podľa konkrétneho vyhotovenia bud priamo na odsávací nátrubok 16 alebo odrežte starú hadicovú koncovku, na koniec hadice naskrutkujte odsávací adaptér 19 (príslušenstvo) a potom ho nasadte priamo na odsávací nátrubok 16. Spojte odsávaciu hadicu 18 s nejakým vysávačom (príslušenstvo). Prehl’ad rozličných typov pripojení na vysávače nájdete na konci tohto Návodu na používanie.
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
Používajte len originálne lítiovo-iónové akumulátory Bosch s napätím, ktoré je uvedené na štítku Vášho ručného elektrického náradia. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Upozornenie: Používanie takých akumulátorov, ktoré nie sú pre dané ručné elektrické náradie vhodné, môže mať za následok nesprávne fungovanie náradia alebo jeho poškodenie.
Zasuňte nabitý akumulátor 5 zo zadnej strany do pätky ručného elektrického náradia. Akumulátor úplne zatlačte do pätky tak, aby červený pásik už nebolo vidieť a aby bol akumulátor spol’ahlivo zaaretovaný.
Zapínanie/vypínanie
Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu pomocou elektronickej ochrany článku „Electronic Cell Protection (ECP)“. Ked’ je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
Upozornenie: Ak sa ručné elektrické náradie kvôli vybitému alebo prehriatemu akumulátoru samočinne vypne, potom ručné elektrické náradie vypnite aj vypínačom 1. Skôr ako ručné elektrické náradie opäť zapnete, nabite akumulátor, prípadne ho nechajte vychladnúť. Akumulátor by sa mohol inak poškodit.
Predvol'ba frekvencie vibrácií
Pomocou nastavovacieho kolieska predvol'by frekvencie vibrácií 4 môžete nastaviť požadovanú frekvenciu vibrácií aj počas prevádzky ručného elektrického náradia.
Potrebná hodnota frekvencie vibrácií závisí od materiálu a pracovných podmienok a dá sa zistit' praktickou skúškou.
Pokyny na používanie
Upozornenie: Pri práci nezakrývajte vetracie štrbiny 2 ručného elektrického náradia, v opačnom prípade sa životnosť ručného elektrického náradia skracuje.
Princip činnosti
Oscilujúci pohon rozkmitá pracovný nástroj až na frekvenciu 20000-krát za minútu v rozpätí 2,8° doprava a dol'ava. Táto okolnosť umožňuje precíznu prácu na minimálnom pracovnom priestore.
Pracujte s menším a rovnomerným prítlakom, v opačnom prípade sa pracovný výkon náradia zhorší a pracovný nástroj sa môže zablokovať.
Počas práce pohybujte ručným elektrickým náradím sem a tam, aby sa pracovný nástroj príliš nezahrieval a nezablokoval.
Rezanie
Používajte len nepoškodené a bezchybné pílové listy. Skrivené alebo neostré pílové listy sa môžu zlomiť alebo spôsobit spätný úder ručného elektrického náradia.
▶ Pri pílení l'ahkých stavebných hmôt dodržiavajte zákonné ustanovenia a odporúčania výrobcu príslušného materiálu.
Pílenie zapichnutím sa smie používať len pri mäkkých materiáloch ako drevo, plynový betón, sadrokartón a podobne!
Pred prácou pomocou rezacích listov z uhlíkovej ocele HCS určených pre prácu do dreva, drevotrieskových dosák, stavebných materiálov a pod. prekontrolujte tieto obrobky, či neobsahujú cudzie telieska ako napr. klince, skrutky a pod. V prípade potreby cudzie telieska odstráňte, alebo použite bimetalové rezacie listy.
Rezanie
Upozornenie: Pri odrezávaní obkladačiek nezabúdajte na to, že pri dlhšom používaní sa pracovné nástroje výrazne opotrebúvajú.
Brúsenie
Úber a kvalita brúsenej plochy sú v zásadnej miere závislé od výberu brúsneho listu (zrnitosti), od nastaveného stupňa frekvencie kmitov a od prítlaku.
Dobrý brúsny výkon a šetrenie ručného elektrického náradia môžete dosiahnuť len pomocou bezchybných brúsnych listov.
Dbajte na rovnomerný prítlak, aby ste zvýšili životnosť brúsnych listov.
Nadmierne zvýšenie prítlaku nemá za následok zvýšenie brúsneho výkonu, vedie len k zvýšenému opotrebovaniu ručného elektrického náradia a brúsneho listu.
Na bodovo presné brúšenie rohov, hrán a ťažko prístupných miest môžete pracovať aj samostatne iba s hrotom alebo s jednou hranou brúsnej dosky.
Pri bodovom brúsení sa môže brúsny list intenzívne zahrievať. Zredukujte frekvenciu kmitov aj prítlak a nechávajte brúsny list pravidelne vychladnút.
Brúsny list, ktorý ste použili na brúsenie kovového materiálu, už nepoužívajte na brúsenie iných materiálov.
Používajte na brúšenie len originálne príslušenstvo Bosch.
Pri zaškrabovaní (zoškrabávaní) si nastavte vysokú frekvenciu kmitov.
Pracujte na mäkkom podklade (napríklad na dreve), s plochým uhlom a s veľmi malým prítlakom. V opačnom prípade by sa mohla špachtľa zarezať do podkladu.
Tepelne závislá poistka proti preťaženiu
Pri používaní v súlade s určením sa elektrické náradie nemôže preťažovat. Pri príliš intenzívnom zaťažovaní alebo nedodržaní prípustného teplotného rozsahu akumulátora sa znížia otáčky alebo elektrické náradie sa vypne. Pri znížených otáčkach začne elektrické náradie bežať na plných otáčkach znova až po dosiahnutí prípustnej teploty akumulátora. Pri automatickom vypnutí elektrické náradie vypnite, nechajte akumulátor ochladnút a potom elektrické náradie opát zapnite.
Pokyny pre optimálne zaobchádzanie s akumulátorom
Chráňte akumulátor pred vlhkostou a vodou.
Akumulátor skladujte iba pri rozsahu teploty od -20^ do 50^ . Nenechávajte napríklad akumulátor v lete položený v automobile.
Výrazne skrátená prevádzková doba akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.
Dodržiavajte pokyny na likvidáciu.
Údržba a servis
Údržba a čistenie
Vyberte akumulátor pred každou prácou na elektrickom náradí (napr. údržba, výmena nástroja a pod.) ako aj pri preprave a úschove ručného elektrického náradia. V prípade neúmyselného zapnutia vypínača hrozí nebezpečenstvo poranenia.
- Ručné elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať kvalitne a bezpečne.
Zúbkované – ryhované pracovné nástroje (príslušenstvo) pravidelne čistite pomocou drôtenej kefy.
Servisné stredisko a poradenstvo pri používaní
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných súčiastok. Rozložené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke:
www.bosch-pt.com
Tím poradcov Bosch Vám s radostou poskytne pomoc pri otázkach týkajúcich sa našich produktov a ich príslušenstva.
V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: (02) 48 703 800
Fax: (02) 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch.sk
Transport
Priložené lítiovo-iónové akumulátory podliehajú požiadavkám pre transport nebezpečného nákladu. Tieto akumulátory smie používatel' náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabal'te tak, aby sa v obale nemohol posúvať.
Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné ručné elektrické náradie (elektrospotrebiče) a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu zodpovedajúcu ochrane životného prostredia.
Akumulátory/batérie:
