| Tipo di prodotto | Taglia-levigatrice senza fili (oscillante) |
| Marca | Bosch |
| Modello | GOP 18VEC Professional |
| Tensione nominale | 14,4 V / 18 V (a seconda della batteria utilizzata) |
| Velocità a vuoto | 8 000 – 20 000 giri/min |
| Angolo di oscillazione | 1,4° sinistra/destra |
| Peso (secondo EPTA 01/2003) | 1,7 kg (a seconda della batteria) |
| Tipo di batterie compatibili | Bosch GBA 14,4V… / GBA 18V… (Lithium-Ion) |
| Caricabatterie raccomandati | AL 18.. / GAL 3680 |
| Livello di pressione acustica (LpA) | 80 dB(A) |
| Livello di potenza acustica (LwA) | 91 dB(A) |
| Vibrazioni (levigatura) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Vibrazioni (taglio ad immersione) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Vibrazioni (taglio segmentato) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Vibrazioni (raschiatura) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Funzioni principali | Taglio, levigatura, raschiatura, raschiatura giunti, tagli ad immersione |
| Portautensile | SDS (cambio rapido senza utensile, 12 posizioni) |
| Protezione elettronica | Electronic Cell Protection (ECP) contro scarica profonda |
| Preselezione di velocità | Manopola di regolazione (anche durante l'uso) |
| Indicatore di carica della batteria | Spia LED 3 verdi (pressione sul pulsante) |
| Materiali lavorati | Legno, plastica, gesso, metalli non ferrosi, piastrelle murali tenere |
| Accessori inclusi (a seconda della versione) | Lama da taglio, platorello di levigatura, fogli abrasivi, aspirazione polvere |
| Manutenzione | Pulire le aperture di ventilazione, sostituire gli anelli di feltro usurati |
| Temperatura di funzionamento | -20 °C a +50 °C (carica: 0 °C a +45 °C) |
| Norme di conformità | EN 60745-1, EN 60745-2-4, direttive 2011/65/UE, 2006/42/CE |
Domande frequenti - GOP 18VEC Professional BOSCH
Domande degli utenti su GOP 18VEC Professional BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensile elettrico in formato PDF gratuitamente! Trova il tuo manuale GOP 18VEC Professional - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GOP 18VEC Professional del marchio BOSCH.
MANUALE UTENTE GOP 18VEC Professional BOSCH
it Istruzioni originali

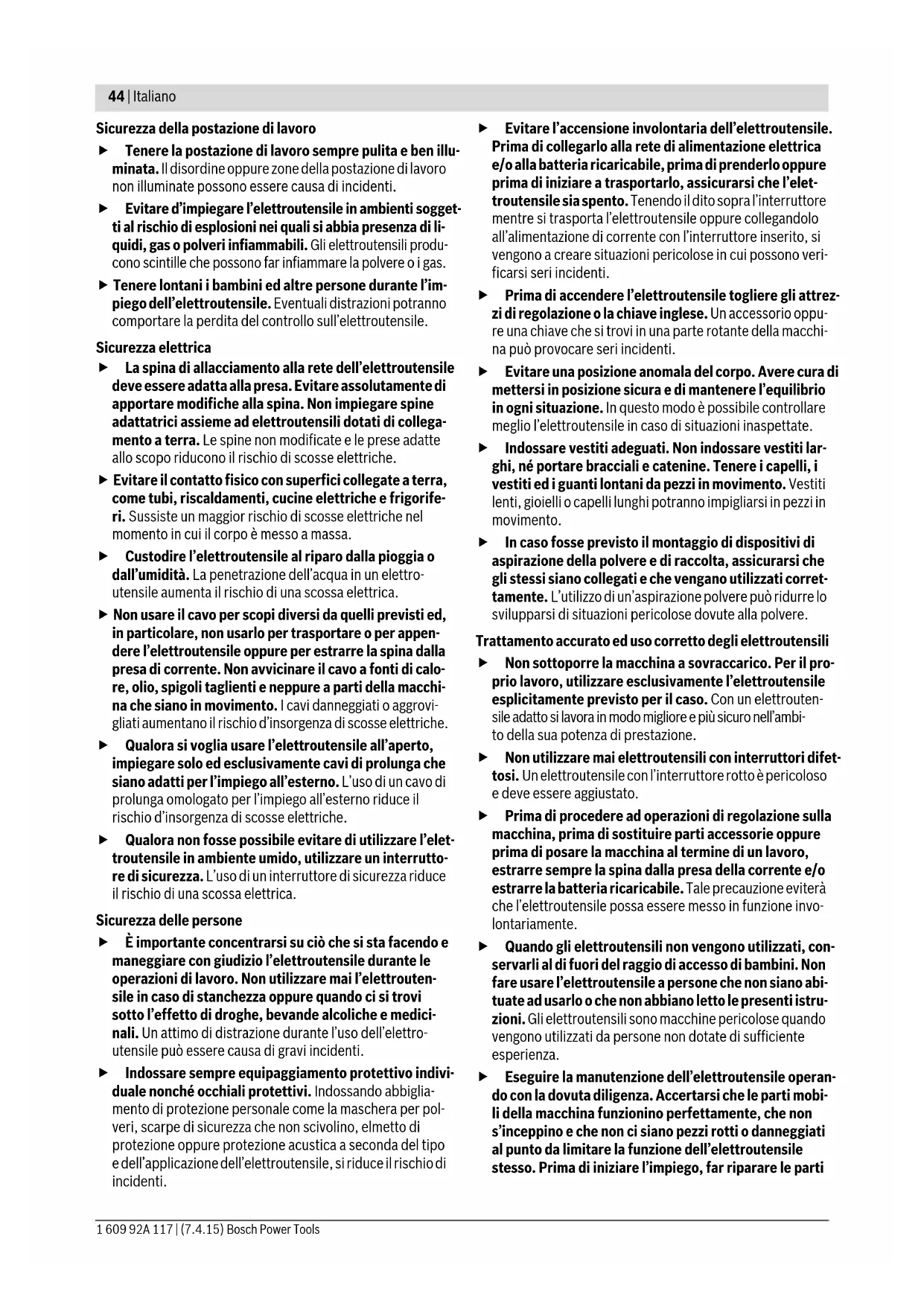

Avvertenze generali di pericolo per elettroutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
▶ Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettro-utensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in ambiente umido, utilizzare un interrutto-re di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettROUTENSILE può essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia- mento di protezione personale come la maschera per pol- veri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elet-troutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
▶ Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elettroutensili
Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
▶ Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-troutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili
Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Assistenza
Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Avvertenze di pericolo per Multi-Cutter a batteria
- Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
Utilizzare l'elettroutensile esclusivamente per levigatura a secco. L'eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio d'insorgenza di scosse elettriche.
Attenzione: Pericolo d'incendio! Evitare un surriscaldamento del materiale in lavorazione e della leviga-trice. Prima di iniziare una pausa svuotare sempre il contenitore per la polvere. La polvere di abrasione nel sacchetto raccoglipolvere, nel Microfilter, nel sacchetto raccoglipolvere in carta (o nel sacchetto raccoglipolvere o nel filtro dell'aspirapolvere) può prendere fuoco in caso di condizioni sfavorevoli come la scia di scintille prodotta durante la levigatura del metallo. Una situazione particolarmente pericolosa si viene a creare quando la polvere di smerigliatura si mischia con resti di vernice e poliuretano oppure con altri materiali chimici ed il materiale in lavorazione si riscalda troppo nel corso di una lavorazione di lunga durata.
▶ Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani.
▶ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.
Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.
In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
Utilizzare la batteria ricaricabile esclusivamente insieme all'elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso.
Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Portare guanti di protezione quando si sostituiscono gli accessori. In caso di uso prolungato, gli accessori si riscaldano.
▶ Non raschiare materiali inumiditi (p. es. tappezzerie) e non raschiare su fondi umidi. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non trattare la superficie da lavorare con liquidi contenenti solventi. A causa del riscaldamento dei materiali durante la raschiatura possono formarsi dei vapori tossici.
Utilizzando il raschietto prestare particolare attenzione. L'utensile è molto affilato, esiste pericolo di lesioni.
Descrizione del prodotto e caratteristiche
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.
Uso conforme alle norme
L'elettroutensile è adatto per il taglio e la troncatura di legname, plastica, gesso, metalli non ferrosi ed elementi di fissaggio (p.es. chiodi non temprati, grappe). Lo stesso è altrettanto idoneo per la lavorazione di piastrelle da parete morbide nonché per la levigatura a secco e la raschiatura di superfici piccole. L'apparecchio è adatto in modo particolare per lavori vicino ai bordi e a livello. L'elettroutensile può essere fatto funzionare esclusivamente con accessori Bosch.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Interruttore di avvio/arresto
2 Prese di ventilazione
3 Tasto di sbloccaggio della batteria ricaricabile
4 Rotellina per la preselezione del numero di oscillazioni
5 Batteria ricaricabile*
6 Indicatore dello stato di carica della batteria*
7 Tasto per indicatore dello stato di carica*
8 Leva SDS per sbloccaggio dell'utensile
9 Mandrino portautensile
10 Impugnatura (superficie di presa isolata)
11 Lama per tagli dal centro*
12 Piastra di levigatura
13 Foglio abrasivo*
14 Anello di feltro dell'aspirazione polvere*
15 Graffa di fissaggio dell'aspirazione polvere*
16 Innesto per aspirazione*
17 Dispositivo di aspirazione polvere*
18 Tubo di aspirazione*
19 Adattatore per l'aspirazione*
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Multi-Cutter a batteria GOP 14,4/18 V-EC | ||
| Codice prodotto | 3 601 HBO 0.. | |
| Tensione nominale | V= 14,4/18 | |
| Numero di giri a vuoto n_0 | min ^-1 | 8000–20000 |
| Angolo di oscillazione sinistra/destra | ° | 1,4 |
| Peso in funzione della EPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Temperatura ambiente consentita | ||
| – durante la carica | °C | 0...+45 |
| – durante il funzionamento** e per lo stoccaggio | °C | -20...+50 |
| Batterie raccomandate | GBA 14,4V ...GBA 18V ... | |
Caricabatteria raccomandati AL 18..
GAL 3680
* in funzione della batteria ricaricabile utilizzata
** prestazioni limitate in presenza di temperature <0 °C
Dati tecnici rilevati con batteria ricaricabile del volume di fornitura.
Informazioni sulla rumorosità e sulla vibrazione
Valori di emissione acustica rilevati conformemente a EN 60745-2-4.
Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 80 dB(A); livello di potenza acustica 91 dB(A). Incertezza della misura K=3 dB.
Usare la protezione acustica!
Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-4:
Levigatura: a_h=3,5m/s^2 , K=1,5 m/s ^2 ,
taglio con lama per tagli dal centro: a_h=9,7 m/s^2 , K=1,5m/s ^2 ,
taglio con lama a settori riportati: a_h=6,0m/s^2, K=1,5m/s^2 , raschiatura: a_h=8,5m/s^2, K=1,5m/s^2 .
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dichiarazione di conformità
CE
Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016:
2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-4.
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Caricare la batteria
▶ Utilizzare esclusivamente i caricabatteria indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti alle batterie agli ioni di litio utilizzate nel vostro elettroutensile.
Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.
La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
Rimozione della batteria ricaricabile
La batteria ricaricabile 5 è dotata di due inserti di bloccaggio che devono impedire la caduta della batteria ricaricabile in caso di pressione accidentale del tasto di sbloccaggio della batteria ricaricabile 3. Fintanto che la batteria ricaricabile è inserita nell'elettroutensile, la stessa è tenuta in posizione tramite una molla.
Per estrarre la batteria ricaricabile 5 premere il tasto di sbloc-caggio 3 ed estrarre la batteria ricaricabile dall'elettroutensile verso la parte posteriore. Così facendo, non esercitare forza eccessiva.
Indicatore dello stato di carica della batteria
I tre LED verdi dell'indicatore dello stato di carica della batteria 6 indicano lo stato di carica della batteria ricaricabile 5.
Per ragioni di sicurezza l'interrogazione dello stato di carica è possibile esclusivamente ad elettroutensile spento.
Premere il tasto 7 per visualizzare lo stato di carica. Questo è possibile anche con batteria ricaricabile 5 rimossa.
LED Autonomia
| Luce continua 3 x verde ≥ 2/3 |
| Luce continua 2 x verde ≥ 1/3 |
| Luce continua 1 x verde <1/3 |
| Luce lampeggiante 1 x verde Riserva |
Se dopo aver premuto il tasto 7 non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita.
Cambio degli utensili
Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Durante il cambio degli utensili portare guanti di protezione. Toccando l'accessorio esiste pericolo di lesioni.
Selezione dell'utensile accessorio
| Utensile accessorio Materiale | ||
 | Lama a settori riportati HCS legno* | Legname, plastica |
| Lama a settori riportati bimetallica* | Legname, plastica, metalli non ferrosi | |
 | Lame per tagli dal centro HCS legno* | Legname, plastica, gesso ed altri materiali morbidi |
| Lame bimetalliche per tagli dal centro metallo* | Metallo (p. es. chiodi non temprati, viti, profili piccoli), metalli non ferrosi | |
| Lama bimetallica per tagli dal centro legno e metallo* | Legno, metallo, metalli non ferrosi | |
 | Lama a settori riportati scanalata HM* | Fughe di cemento, piastrelle da parete morbide, plastiche rinforzate con fibra di vetro ed altri materiali abrasivi |
 | Piastra a delta scanalata HM* | |
 | Raschietto, rigido* | Tappezzeria, rivestimenti |
| * Accessorio opzionale, l'accessorio completo è riportato nel programma accessori Bosch. | ||
Utensile accessorio Materiale
 | Raschietto, flessibile* | Silicone e altri materiali elastici |
 | Piastra di levigatura per fogli abrasivi Serie Delta 93 mm* | In funzione del foglio abrasivo |
* Accessorio opzionale, l'accessorio completo è riportato nel programma accessori Bosch.
Montaggio/sostituzione dell'utensile accessorio
Togliere, se necessario, un accessorio già montato.
A tal scopo aprire la leva SDS 8 fino all'arresto (non oltre) e rimuovere l'utensile accessorio.
Applicare l'accessorio desiderato (p.es. lama per tagli dal centro 11) sul mandrino portautensile 9 in modo che la piegatura a gomito sia rivolta verso il basso (vedi figura riportata sulla pagina grafica, dicitura dell'accessorio deve essere leggibile dall'alto).
Ruotare l'accessorio in una posizione favorevole per il relativo lavoro e fare scattare in posizione nella camma del mandrino portautensile 9. Per la regolazione della posizione sono possibili dodici posizioni spostate di 30°.
Chiudere la leva SDS 8 in modo tale che la stessa appoggi sulla carcassa dell'elettroutensile.
Controllare la sede fissa dell'utensile ad innesto. Utensili ad innesto fissati in modo errato oppure non sicuro possono allentarsi durante il funzionamento e diventare pericolosi.
Applicazione/sostituzione del foglio abrasivo sul plato- rello abrasivo
Il platorello abrasivo 12 è dotato di un fissaggio a strappo in modo che i fogli abrasivi con fissaggio a strappo possano essere applicati in modo veloce e semplice.
Dare colpi sul fissaggio a strappo del platorello abrasivo 12 prima di applicarvi il foglio abrasivo 13 in modo da permettere un'ottimale adesione.
Mettere a livello il foglio abrasivo 13 su di un lato della piastra di levigatura 12, successivamente applicare il foglio abrasivo sulla piastra di levigatura e premere bene saldamente.
Per poter garantire un'ottimale aspirazione della polvere, accertarsi che i fori nel foglio abrasivo combacino con quelli sul platorello abrasivo.
Per rimuovere il foglio abrasivo 13 afferrarne una punta e staccarla dal platorello abrasivo 12.
È possibile utilizzare tutti i fogli abrasivi, velli lucidatori e velli detergenti della Serie Delta 93 mm del programma accessori Bosch.
Accessori di levigatura come veli abrasivi/feltri di lucidatura vengono fissati sulla piastra di levigatura procedendo allo stesso modo.
Scelta del foglio abrasivo
A seconda del materiale in lavorazione ed in funzione del livello di levigatura della superficie che si vuole raggiungere, si hanno a disposizione fogli abrasivi di diversa qualità:
| Foglio abrasivo | Materiale | Applicazione | Grana |
 | - Tutti i materiali di legno (p.es. legno duro, legno dolce, pannelli di masonite, pannelli da costruzione)- Materiali metallici | Per una prelevigatura p. es. di travi e tavole ruvide e non piallate | grossa 4060 |
| Per levigatura in piano e per correggere piccole superfici non perfettamente piane | media 80100120 | ||
| Per la levigatura finale e la microlevigatura del legno | fine 180240320400 | ||
 | - Colore- Vernice- Stucco- Fondo | Per rimozione di vernice | grossa 4060 |
| Per la levigatura di colore preverniciato (p.es. rimozione di righe del pennello, gocce di colore e gocce di vernice seccate) | media 80100120 | ||
| Per la levigatura finale di materiali di fondo prima della verniciatura | fine 180240320400 |
Aspirazione polvere/aspirazione trucioli
▶ Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provvedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
▶ Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.
Collegamento dell'aspirazione polvere (vedi figura A)
Per la levigatura collegare sempre un'aspirazione della polvere.
Per il montaggio dell'aspirazione polvere 17 (accessorio) rimuovere l'accessorio.
Se necessario, assemblare le parti dell'aspirazione polvere 17 come illustrato nella figura. Applicare l'aspirazione polvere montata al mandrino portautensile 9 sull'elettroutensile. Ruotare l'aspirazione polvere in modo che le camme dell'aspirazione polvere scattino in posizione nelle relative rientranze sulla carcassa. Fissare l'aspirazione polvere all'elettroutensile con la graffa di fissaggio 15 come illustrato nella figura.
Prestare attenzione affinché l'anello di feltro 14 non sia danneggiato e sia applicato ermeticamente alla piastra di levigatura 12. Sostituire immediatamente un anello di feltro danneggiato.
Inserire un tubo di aspirazione 18 (accessorio opzionale) a seconda del modello direttamente sull'innesto per aspirazione 16 oppure tagliare l'estremità del pezzo di tubo vecchio, avvitare il raccordo aspiratore 19 (accessorio opzionale) sull'estremità del tubo ed inserirlo dunque direttamente sull'innesto per aspirazione 16. Collegare il tubo di aspirazione 18 con un aspirapolvere (accessorio opzionale). Una visione d'insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni.
L'aspirapolvere deve essere adatto per il materiale da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.
Uso
Messa in funzione
Applicazione della batteria ricaricabile
▶ Utilizzare esclusivamente batterie agli ioni di litio originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell'elettroutensile in dotazione. L'im-piego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
Nota bene: L'utilizzo di batterie ricaricabili che non siano adatte all'elettroutensile in dotazione può provocare disfunzioni oppure arrecare danni all'elettroutensile.
Spingere dal dietro la batteria ricaricabile 5 carica nella base dell'elettroutensile. Premere completamente la batteria ricaricabile nella base fino a quando la striscia rossa non è più visibile e la batteria ricaricabile è bloccata in modo sicuro.
Accendere/spegnere
Per accendere l'ettroutensile, spingere l'interruttore di avvio/arresto 1 in avanti in modo che sull'interruttore si veda «l».
Per spegnere l'ettroutensile, spingere l'interruttore di avvio/arresto 1 all'indietro in modo che sull'interruttore si veda «0».
Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.
La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.
Nota bene: Se l'elettroutensile si disinserisce automaticamente a causa della batteria scarica oppure surriscaldata, spegnere poi l'elettroutensile con l'interruttore di avvio/arresto 1. Caricare la batteria oppure lasciarla raffreddare prima di accendere di nuovo l'elettroutensile. In caso contrario la batteria potrebbe venire danneggiata.
Preselezione della frequenza di oscillazione
Tramite la rotellina per la preselezione del numero di oscillazioni 4 è possibile preselezionare la frequenza di oscillazione richiesta anche in fase di funzionamento.
Il numero di oscillazioni necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguendo delle prove pratiche.
Indicazioni operative
Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
- Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente.
Nota bene: Tenendo chiuse durante il lavoro le prese di ventilazione 2 dell'elettroutensile, viene ridotta la durata dell'elet-troutensile stesso.
Principio operativo
Tramite l'azionamento oscillante, l'elettroutensile oscilla fino a 20000 volte al minuto per 2,8°. Questo consente lavori precisi in uno spazio ristretto.
Lavorare con una pressione scarsa ed uniforme altrimenti peggiora la prestazione operativa e l'accessorio può bloccarsi.
Durante il lavoro muovere avanti ed indietro l'elettroutensile affinché l'accessorio non si riscaldi troppo e non si blocchi.
Tagli
Utilizzare esclusivamente lame integre ed in perfette condizioni. Lame deformate oppure non affiliate possono rompersi, influenzare negativamente il taglio oppure causare un contraccolpo.
In caso di lavori di taglio di materiali leggeri da costruzione, rispettare le vigenti norme legislative e le raccomandazioni della casa costruttrice del materiale.
Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili!
Prima di tagliare con lame HCS nel legno, pannelli di masonite, materiali da costruzione ecc. controllare gli stessi in merito a corpi estranei come chiodi, viti o altro. Eventualmente rimuovere i corpi estranei oppure utilizzare lame bimetalliche.
Tranciatura
Nota bene: Durante la tranciatura di piastrelle da parete tenere presente che gli utensili, in caso di uso di lunga durata, sono sottoposti ad una usura elevata.
Levigatura
La capacità di asportazione e la micrografia vengono determinate essenzialmente dalla scelta del foglio abrasivo, dal livello di numero di oscillazioni preselezionato e dalla pressione di contatto.
Soltanto fogli abrasivi in perfetto stato possono garantire buone prestazioni abrasive e non sottopongono l'elettroutensile a sforzi eccessivi.
Per aumentare la durata dei fogli abrasivi avere sempre cura di esercitare una pressione uniforme.
Un eccessivo aumento della pressione esercitata non comporta una più alta prestazione abrasiva ma provoca una maggiore usura dell'elettroutensile e del foglio abrasivo.
Per poter levigare con precisione angoli, spigoli e punti difficilmente accessibili è possibile anche lavorare soltanto con la punta oppure con uno spigolo della piastra di levigatura.
In caso di levigatura di precisione, il foglio abrasivo può riscaldarsi notevolmente. Ridurre il numero di oscillazioni e la pressione di contatto e lasciare raffreddare regolarmente il foglio abrasivo.
Una volta utilizzato un foglio abrasivo per la lavorazione del metallo non utilizzarlo più per altri materiali.
Utilizzare esclusivamente accessori di levigatura originali Bosch.
Per la levigatura collegare sempre un'aspirazione della polvere.
Raschiatura
Per la raschiatura selezionare un alto livello di numero di oscillazioni.
Lavorare su un fondo morbido (p.es. legno) con un angolo piatto e con scarsa pressione di contatto. Altrimenti la spatola può tagliare nel fondo.
Protezione termosensibile contro sovraccarichi
Se impiegato in modo conforme, l'elettroutensile non può subire sovraccarichi. In caso di carico eccessivo, o qualora venga utilizzato oltre il campo di temperatura consentito per la batteria, il numero di giri viene ridotto oppure l'elettroutensile si disattiva. In caso di numero di giri ridotto, l'elettroutensile entra in funzione solamente al raggiungimento della temperatura consentita per la batteria o, in caso di carico ridotto, nuovamente con il massimo numero di giri. In caso di disinserimento automatico, disattivare l'elettroutensile, lasciare raffreddare la batteria e mettere nuovamente in funzione l'elettroutensile.
Indicazioni per l'uso ottimale della batteria ricaricabile
Proteggere la batteria ricaricabile da umidità ed acqua.
Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da -20^ fino a 50^ . Non lasciare la batteria ricaricabile p.es. in estate nell'automobile.
Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.
Si prega di attenersi alle indicazioni relative allo smaltimento.
Manutenzione ed assistenza
Manutenzione e pulizia
Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.
Pulire regolarmente con una spazzola metallica gli accessori scanalati (accessori).
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Trasporto
Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.
In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.
Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.
Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.
Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE gli elettroutensili diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Batterie ricaricabili/Batterie:
Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 51.
Con ogni riserva di modifiche tecniche.
