| Tuotetyyppi | Langaton leikkuri-hiomakone (oskilloiva) |
| Merkki | Bosch |
| Malli | GOP 18VEC Professional |
| Nimellisjännite | 14,4 V / 18 V (käytettävän akun mukaan) |
| Tyhjäkäyntinopeus | 8 000 – 20 000 kierr/min |
| Oskillaatiokulma | 1,4° vasen/oikea |
| Paino (EPTA 01/2003 mukaan) | 1,7 kg (akusta riippuen) |
| Yhteensopivat akkutyypit | Bosch GBA 14,4V… / GBA 18V… (litiumioni) |
| Suositellut laturit | AL 18.. / GAL 3680 |
| Äänenpainetaso (LpA) | 80 dB(A) |
| Äänentehotaso (LwA) | 91 dB(A) |
| Tärinä (hionta) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Tärinä (upotusleikkaus) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Tärinä (segmenttisahaus) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Tärinä (saumaus) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Päätoiminnot | Sahaus, hionta, kaapiminen, saumaus, upotusleikkaukset |
| Työkalupidin | SDS (työkaluton nopea vaihto, 12 asentoa) |
| Elektroninen suojaus | Electronic Cell Protection (ECP) syväpurkausta vastaan |
| Nopeuden esivalinta | Säätöpyörä (myös käytön aikana) |
| Akun latausilmaisin | 3 vihreää LEDiä (painiketta painamalla) |
| Työstettävät materiaalit | Puu, muovi, kipsi, ei-rautametallit, pehmeä seinälaatta |
| Mukana tulevat tarvikkeet (versiosta riippuen) | Sahaterä, hiomalaikka, hiomapaperit, pölynimu |
| Huolto | Puhdista tuuletusaukot, vaihda kuluneet huoparenkaat |
| Käyttölämpötila | -20 °C – +50 °C (lataus: 0 °C – +45 °C) |
| Standardienmukaisuus | EN 60745-1, EN 60745-2-4, direktiivit 2011/65/EU, 2006/42/EY |
Usein kysytyt kysymykset - GOP 18VEC Professional BOSCH
Käyttäjien kysymyksiä aiheesta GOP 18VEC Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähkötyökalu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GOP 18VEC Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GOP 18VEC Professional merkiltä BOSCH.
KÄYTTÖOHJE GOP 18VEC Professional BOSCH
fi Alkuperäiset ohjeet
Sähkötyökalujen yleiset turvallisuusohjeet
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
▶ Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytytää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.

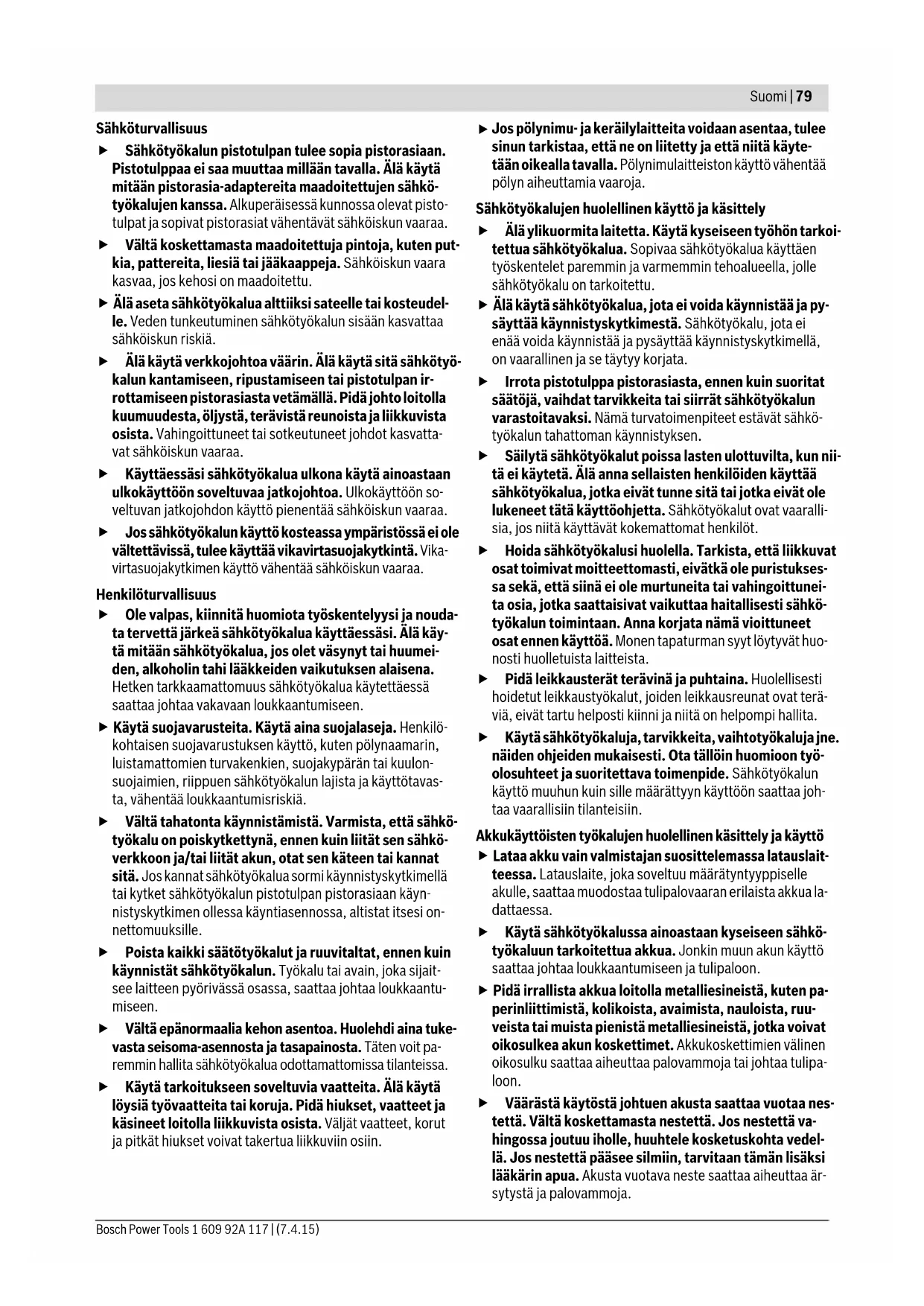

Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. - Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ- olosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö
▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
- Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Akkukäyttöisen monitoimityökalun turvallisuusohjeet
▶ Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
Käytä sähkötyökalua ainoastaan kuivaleikkaukseen. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Huomio tulipalovaara! Vältä hionta-aineen ja hiomakoneen ylikuumenemista. Tyhjennä aina pölysäiliö ennen työtaukoja. Suodatinpussissa, mikrosuodattimessa tai paperipussissa (tahi pölynimurin suodatinpussissa tai suodattimessa) oleva hiomapöly saattaa epäsuotuisissa olosuhteissa, kuten kipinästä metallia hiottaessa, syttyä itsestään. Erityisen vaarallista on, jos hiomapöly on sekoittunut lakka-, polyuretaanijäännösten tai muitten kemiallisten aineiden kanssa ja hiottava aines on kuumaa pitkän työrupeaman jälkeen.
- Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jake-luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai-heuttaa aineellista vahinkoa.
- Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
- Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkääikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään asiaankuulumattomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalusi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.
▶ Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.
Käytä suojakäsineitä, kun vaihdat vaihtotyökaluja. Vaihtotyökalut lämpenevät pidemmässä käytössä.
- Älä kaavi kostutettuja materiaaleja (esim. tapetteja) eikä kostealla alustalla. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käsittele työstettävää pintaa liuotinpitoisilla nesteillä. Materiaalien lämmetessä kaavinnassa saattaa syntä myrkyllisiähöyryjä.
▶ Ole erityisen varovainen kaavinta käyttäessäsi. Työka-lu on erittäin terävä, on olemassa loukkaantumisvaara.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.
Määräyksenmukainen käyttö
Sähkötyökalu on tarkoitettu puuaineksen, muovin, kipsin, eirautametallien ja kiinnitysosien (esim. karkaisemattomien naulojen ja hakasten) sahaukseen ja katkaisuun. Se soveltuu myös pehmeiden seinälaattojen käsittelyyn sekä pienten pintojen kuivahiontaan ja kaavintaan. Se soveltuu erityisesti töihin lähellä reunoja ja tasoa. Sähkötyökalua saa käyttää yksinomaan Bosch-lisätarvikkeiden kanssa.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Käynnistyskytkin
2 Tuuletusaukot
3 Akun vapautuspainike
4 Värähtelytaajuuden asetuksen säätöpyörä
5 Akku*
6 Akun latausvalvontanäyttö*
7 Latausvalvontanäytön painike*
8 SDS-vipu työkalun irrotusta varten
9 Työkalunpidin
10 Kahva (eristetty kädensija)
11 Upotussahanterä*
12 Hiomalevy
13 Hiomapaperi*
14 Pölynimun huoparengas*
15 Pölynimun kiinnitin*
16 Imunysä*
17 Pölynimulaite*
18 Imuletku*
19 Imuadapteri*
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.
Tekniset tiedot
| Akku-Multi-Cutter (Monitoimityökalu) | GOP 14,4/18 V-EC | |
| Tuotenumero | 3 601 HBO 0.. | |
| Nimellisjännite | V= 14,4/18 | |
| Tyhjäkäyntinopeus n_0 | min ^-1 | 8000–20000 |
| Värähtelykulma vasemmalle/oikealle | ° | 1,4 |
| Paino vastaa EPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Sallittu ympäristön lämpötila– ladattaessa– käytössä** ja säilytyksessä | °C°C | 0...+45–20...+50 |
| Suositellut akut | GBA 14,4V ...GBA 18V ... | |
| Suositellut latauslaitteet AL 18.. | GAL 3680 | |
* riippuen käytetystä akusta
**rajoitettu tehokkuus, kun lämpötilat <0 °C
Tekniset tiedot määritetty toimitukseen kuuluvan akun kanssa.
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745-2-4 mukaan.
Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 80 dB(A); äänen tehotaso 91 dB(A). Epävarmuus K = 3 dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745-2-4 mukaan:
Hiominen: a_h = 3,5m / s^2 , K = 1,5m / s^2
Sahaus upotussahanterällä: a_h=9,7 m/s^2,K=1,5 m/s^2 ,
Sahaus segmenttisahanterällä: a_h=6,0m/s^2,K=1,5m/s^2 , Kaavinta: a_h=8,5m/s^2,K=1,5m/s^2 .
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.
Standardinmukaisuusvakuutus
Vakuutamme yksinomaisella vastuulla, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa direktiivien 2011/65/EU, 19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta 2016 alkaen: 2014/30/EU ja direktiivien, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-4.
Tekninen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Akun irrotus
Akussa 5 on kaksi lukitusvaihetta, jotka estävät akkua irtoamasta, jos tahattomasti painaa akun lukkopainiketta 3. Akun ollessa sähkötyökalussa, jousi pitää sen paikoillaan.
Irrota akku 5 painamalla lukkopainikkeita 3 ja vetämällä akku alaspäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Akun lataustilan näyttö
Akun latausvalvontanäytön 6 kolme vihreää LED:iä näyttää akun 5 lataustilan. Turvallisuussyistä on akun lataustilan tarkistus mahdollinen vain sähkötyökalun ollessa pysähdyksissä.
Paina painiketta 7, lataustilanteen tarkistamiseksi. Tämän voit tehdä myös akun 5 ollessa irrotettuna.
LED Kapasiteetti
| 3 vihreä LED palaa jatkuvasti ≥ | 2/3 |
| 2 vihreä LED palaa jatkuvasti ≥ | 1/3 |
| 1 vihreä LED palaa jatkuvasti <1/3 | |
| Vilkkuvalo 1 vihreä LED Varalla | |
Jos painiketta 7 painettaessa ei yhtään LED:iä syty, on akku viallinen, ja se täytyv vaihtaa.
Työkalunvaihto
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Käytä suojakäsineitä työkalun vaihdossa. Vaihtotyöka-luja kosketettaessa on olemassa loukkaantumisvaara.
Vaihtotyökalun valinta
| Vaihtotyökalu Materiaali | ||
 | HCS-puusegmenttisahanterä* | Puuaines, muovi |
| Bimetallisegmenttisahanterä* | Puuaines, muovi, ei-rautametallit | |
 | HCS-upotussahanterät puu* | Puuaineet, muovi, kipsi ja muut pehmeät aineet |
| Bimetalliupotus-sahanterä metalli* | Metalli (esim. kar-kaisemattomat nau-lat, ruuvit, pienet profiilit), ei-rauta-metallit | |
| Bimetalliupotus-sahanterä, puu ja metalli* | Puu, metalli, ei-rau-tametallit | |
 | HM-Riff-segmenttisahanterä* | Sementtisaumat, pehmeät seinälaa-tat, lasikuituvahvis-teiset muovit ja muut hiovat aineet |
| HM-Riff-hiomalevy* | ||
 | Kaavin, jäykkä* Matot, päällysteet | |
 | Kaavin, taipuisa* Silikoni ja muut elastiset materiaalit | |
 | Hiomalevy sarjan Delta 93 mm hio-malevyille* | Riippuen hiomapa-perista |
| * Lisätarvikkeet; löydät kaikki lisätarvikkeet Bosch-tarvikeohjelmasta. | ||
Vaihtotyökalun asennus ja vaihto
Poista tarvittaessa jo asennettu vaihtotyökalu.
Avaa SDS-vipu 8 vasteeseen asti (ei sen ohi), ja poista vaihtotyökalu.
Aseta haluttu vaihtotyökalu (esim. upotussahanterä 11) työkalunpitimeen 9 niin, että taive osoittaa alaspäin (katso kuvaa grafiikkasivussa, vaihtotyökalun teksti on luettavissa ylhäältäpäin).
Kierrä vaihtotyökalu kyseistä työtä varten sopivaan asentoon ja saata se lukkiutumaan työkalunpitimen 9 nokkaan. Kaksi-toista toisistaan 30° järjestetyt asennot ovat mahdollisia.
Sulje SDS-vipu 8 niin, että se asettuu sähkötyökalun koteloa vasten.
▶ Tarkista, että vaihtotyökalu on tiukasti paikallaan. Väärin tai huonosti kiinnitetyt vaihtotyökalut voivat löystyä käytön aikana ja aiheuttaa vaaratilanteita.
Hiomapaperin vaihto ja kiinnitys hiomalevyyn
Hiomalevyssä 12 on tarrakudos, jotta tarrakiinnitteiset hio- mapaperit voidaan kiinnittää nopeasti ja yksinkertaisesti.
Koputa hiomalevyn 12 tarrakudosta puhtaaksi ennen hioma-paperin 13 kiinnitystä mahdollisimman hyvän tartunnan mah-dollistamiseksi.
Aseta hiomapaperi 13 hiomalevyn 12 toista laïtaa pitkin ja sit- ten hiomalevyn painaen se tiukasti kiinni.
Tarkista parhaan mahdollisen pölynpoiston varmistamiseksi, että hiomapaperin aukot ovat hiomalevyn reikien kohdalla.
Poista hiomapaperi 13 tarttumalla siihen yhdestä kulmasta ja vetämällä se irti hiomalevystä 12.
Voit käyttää kaikkia Bosch-tarvikeohjelman sarjan Delta 93 mm hiomapapereita, kiillotus- ja puhdistusvillavuotia.
Muut hiomatarvikkeet, kuten villavuota/kiillotushupa kiinnitetään hiomalevyyn samalla tavalla.
Hiomapaperin valinta
Riippuen hiottavasta materiaalista ja pinnan halutusta hiomatehosta on saatavissa erilaisia hiomapapereita:
Hiomapaperi Materiaali Käyttö Karkeus
| best ▲Wood | - kaikkipuuaine kovapuu,pehmeä puu,lastulevyt,rakennuslevyt)-metallit | karkeiden,höyläämättömien palkkien ja lautojen esihiontaan | karkea 40 | 60 |
| Tasohiontaan ja pienien epätasaisuuksien tasoitukseen | keskikarkea 80 | 100120 | ||
| Puun viimeistely- ja hienohiontaan | hieno 180 | 240320400 | ||
| best ▲Paint | - maalit- lakka- filleri- spakkeli | Värin poistohiontaan | karkea 40 | 60 |
| Pohjamaalin hiontaan (esim. sivellinraitojen, maalipisaroiden ja valumien poistoon) | keskikarkea 80 | 100120 | ||
| Pohjustuksen lopulliseen hiontaan ennen lakkausta | hieno 180 | 240320400 |
Pölyn ja lastun poistoimu
▶ Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytettyjen lisääaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista.
– Huolehdi työkohteen hyvästä tuuletuksesta. - Suosittelemmekäyttämää tyssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja.
▶ Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.
Pölynimun liitäntä (katso kuva A)
Liitä aina pölynimu, kun hiot.
Poista vaihtotyökalu pölynimulaitteen 17 (lisätarvike) asennusta varten.
Kokoa tarvittaessa pölynimulaitteen 17 osat kuvan osoittamalla tavalla. Asenna koottu pölynimulaite sähkötyökalun työkalunpitimeen 9. Kierrä pölynimulaite niin, että pölynimulaitteen nokat lukkiutuvat kotelon vastaaviin syvennyksiin.
Kiinnitä pölynimulaite sähkötyökaluun kuvan osoittamalla tavalla kiinnityskäpälällä 15.
Tarkista, että huoparengas 14 on ehjä ja tiukasti kiinni hioma-levyssä 12. Vaihda välittömästi vahingoittunut huoparengas uuteen.
Työnnä imuletku 18 (lisätarvike) mallista riippuenjoko suoraan imunysään 16 tai leikkaa poikki vanha letkukappaleesi, kierrä imuadapteri 19 (lisätarvike) letkun päähän ja työnnä se suoraan imunysään 16. Liitä imuletku 18 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.
Käyttö
Käyttöönotto
n suodatusluokan P2 hengi-
Akun asennus
Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Huomio: Sähkötyökaluusi sopimattomien akkujen käyttö saattaa johtaa vikatoimintoihin tai sähkötyökalun vaurioitumiseen.
Työnnä ladattu akku 5 takaapäin sähkötyökalun jalkaan. Paina akku pohjaan asti jalkaan, kunnes punainen raita ei enää näy ja akku on lukkiutunut tukevasti paikoilleen.
Käynnistys ja pysäytys
Käynnistä sähkötyökalu työntämällä käynnistyskytkin 1 eteenpäin niin, että katkaisimeen tulee "I" näkyviin.
Pysäytä sähkötyökalu työntämällä käynnistyskytkin 1 taaksepäin niin, että katkaisimeen tulee "0" näkyviin.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Litiumioniakku on suojattu syväpurkausta vastaan "elektronisen kennojen suojauksen (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
Huomio: Jos sähkötyökalu kytkeytyy automaattisesti pois tyhjentyneen tai ylikuumentuneen akun takia, tulee sinun katkaista sähkötyökalun virta käynnistyskytkimellä 1. Lataa akku tai anna sen jäähtyä, ennen kuin käynnistät sähkötyökalun uudelleen. Muussa tapauksessa akku saattaa vaurioitua.
Värähtelytaajuuden asetus
Värähtelytaajuuden asetuksen säätöpyörällä 4 voit asettaa tarvittavan värähtelytaajuuden myös käytön aikana.
Tarvittava värähtelytaajuus riippuu materiaalista ja työolo-suhteista ja se voidaan määrittää käytännön kokein.
Työskentelyohjeita
- Irrota aina akku sähkötyökalusta ennen kaikkia laittee-seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi.
Huomio: Älä peitä sähkötyökalun tuuletusaukkoja 2 työn aikana, koska se lyhentää sähkötyökalun elinikää.
Toimintaperiaate
Värähtelevän koneiston ansiosta vaihtotyökalu heiluu edestakaisin 2,8° jopa 20000 kertaa minuutissa. Tämä mahdollistaa tarkan työn ahtaimmissakin tiloissa.
Työskentele pienellä ja tasaisella paineella työkappaletta kohtaan, muussa tapauksessa työteho heikkenee ja vaihtotyökalu saattaa lukkiutua.
Liikuta työn aikana sähkötyökalua edestakaisin, jotta vaihtotyökalu ei kuumene liikaa eikä lukkiudu.
Sahaus
Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai aiheuttaa takaiskun.
▶ Ota huomioon kevytrakennusaineita sahattaessa lakisäteiset määräykset ja materiaalin valmistajan suositukset.
Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upotussahausmenetelmällä!
Tarkista ennen sahausta HCS-sahanterillä puuhun, lastulevyihin, rakennusmateriaaleihin jne., että niissä ei ole vieraita esineitä, kuten nauloja, ruuveja tai vastaavia. Poista tarvittaessa vieraat esineet tai käytä bimetallisahanteriä.
Katkaisu
Huomio: Ota seinälaattoja leikattaessa huomioon, että työkaluun, pidempään käytettynä, kohdistuu suuri kuluminen.
Hionta
Hiontateho ja hiontajälki määräytyvät pääasiassa valitusta hiomapyöröstä, asetetusta värähtelyvaiheesta ja työstöpaineesta.
Vain moitteettomassa kunnossa olevat hiomapaperit antavat hyvän hiontatehon ja säästävät sähkötyökalua.
Kiinnitä huomiota tasaiseen puristuspaineeseen hiomapaperin kestoiän kasvattamiseksi.
Paineen turha lisääminen ei paranna hiontatehoa, vaan johtaa laitteen ja hiomapaperin voimakkaampaan kulumiseen.
Kulmien, reunojen ja vaikeasti päästävien alueiden tarkassa hionnassa voidaan myös käyttää pelkästään hiomalevyn kärkeä tai reunaa.
Pistemäisessä hionnassa hiomapaperi saattaa kuumentua voimakkaasti. Pienennä värähtelytaajuutta ja puristuspainetta ja anna hiomapaperin jäähtyä säännöllisesti.
Hiomapaperi, jolla on hiottu metallia, ei tulisi käyttää muita materiaaleja varten.
Käytä vain alkuperäisiä Bosch-hiomatarvikkeita.
Liitä aina pölynimu, kun hiot.
Kaavinta
Valitse korkea värähtelyvaihe kaavintaa varten.
Työskentele pehmeällä alustalla (esim. puu) loivassa kulmassa ja pienellä puristuspaineella. Kaavin saattaa muutoin leikata alustaa.
Lämpötilasta riippuvainen ylikuormitussuoja
Määräystenmukaisessa käytössä ei sähkötyökalua voida yli-kuormittaa. Liiallisessa kuormituksessa tai akun luvalliselta lämpötila-alueelta poikettaessa kierrosluku laskee tai sähkö-työkalu kytkeytyy pois päältä. Kun kierrosluku on pienentynyt, sähkötyökalu toimii taas täydellä kierrosluvulla vasta akun saavutettua sallitun lämpötilan tai kuorman pienennyt-tyä.Automaattisen poiskytkennän sattuessa, kytke sähkötyö- kalu pois päältä, anna akun jäähtyä ja kytke sitten sähkötyöka- lu uudelleen päälle.
Ohjeita akun optimaaliseen käsittelyyn
Suojaa akku kosteudelta ja vedeltä.
Varastoi akku vain lämpötila-alueella -20 °C ... 50 °C. Älä esim. jätä akkua autoon makaamaan kesällä.
Laitteen huomattavasti lyhentynyt käyttöaika latauksen jälkeen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa uuteen.
Ota huomioon hävitysohjeet.
Hoito ja huolto
Huolto ja puhdistus
Irrota aina akku sähkötyökalusta ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Puhdista Riff-vaihtotyökaluja (lisätarvikkeita) säännöllisesti teräsharjalla.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-ta) on noudatettava pakkausta ja merkintää koskevia erikois-vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.
Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-lee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Akut/paristot:
Katso ohjeita kappaleessa "Kuljetus", sivu 85.
Oikeus teknisiin muutoksiin pidätetään.
