Produkttype	Trådløs skærer-sliber (oscillerende)
Mærke	Bosch
Model	GOP 18VEC Professional
Nominel spænding	14,4 V / 18 V (afhængigt af batteri)
Tomgangshastighed	8 000 – 20 000 o/min
Oscillationsvinkel	1,4° venstre/højre
Vægt (ifølge EPTA 01/2003)	1,7 kg (afhængigt af batteri)
Kompatible batterityper	Bosch GBA 14,4V… / GBA 18V… (Lithium-Ion)
Anbefalede opladere	AL 18.. / GAL 3680
Lydtryksniveau (LpA)	80 dB(A)
Lydeffektniveau (LwA)	91 dB(A)
Vibrationer (slibning)	a_h = 3,5 m/s², K = 1,5 m/s²
Vibrationer (dyksavning)	a_h = 9,7 m/s², K = 1,5 m/s²
Vibrationer (segmentsavning)	a_h = 6,0 m/s², K = 1,5 m/s²
Vibrationer (fugefjernelse)	a_h = 8,5 m/s², K = 1,5 m/s²
Hovedfunktioner	Savning, slibning, skrabning, fugefjernelse, dyksavning
Værktøjsholder	SDS (værktøjsfrit hurtigskift, 12 positioner)
Elektronisk beskyttelse	Electronic Cell Protection (ECP) mod dybdeafladning
Hastighedsforvalg	Indstillingshjul (også under brug)
Batteriladningsindikator	3 grønne LED-indikatorer (tryk på knap)
Bearbejdede materialer	Træ, plast, gips, ikke-jernholdige metaller, bløde vægfliser
Medfølgende tilbehør (afhængigt af version)	Savklinge, slibeblade, slibepapir, støvudsugning
Vedligeholdelse	Rengør ventilationsåbninger, udskift slidte filtringe
Driftstemperatur	-20 °C til +50 °C (opladning: 0 °C til +45 °C)
Overensstemmelsesstandarder	EN 60745-1, EN 60745-2-4, directives 2011/65/EU, 2006/42/EF

Ofte stillede spørgsmål - GOP 18VEC Professional BOSCH

Hvilke batterier kan jeg bruge med GOP 18VEC Professional?

Brug kun originale Bosch Lithium-Ion-batterier på 14,4 V eller 18 V, såsom modellerne GBA 14,4V… og GBA 18V…. Brug af andre batterier kan beskadige værktøjet eller udgøre en risiko.

Hvordan skifter jeg hurtigt klinge eller tilbehør?

Åbn SDS-håndtaget (8) til stop, fjern det brugte værktøj, sæt det nye værktøj i værktøjsholderen (9) ved at justere knasterne, og luk derefter SDS-håndtaget. Kontrollér, at tilbehøret er ordentligt fastspændt før brug.

Kan jeg bruge dette værktøj til dykskæring?

Ja, kun på bløde materialer som træ, gips eller gipsplader. Til hårde materialer skal du bruge en standard savemetode. Overhold sikkerhedsanvisningerne for at undgå tilbageslag.

Hvordan monterer jeg slibepapir på slibebladet?

Bank let på den selvklæbende overflade på slibebladet (12) for at optimere vedhæftningen. Placer slibepapiret (13), så hullerne passer, og tryk derefter, mens du drejer let med uret. For at fjerne, træk i et hjørne.

Hvornår skal jeg udskifte filtringen i støvudsugningen?

Udskift straks filtringen (14), hvis den er beskadiget eller ikke længere sidder korrekt på slibebladet. En slidt ring reducerer støvudsugningens effektivitet.

Hvad betyder batteriets lysindikator?

Indikatoren (6) har 3 grønne LED'er. Tryk på knappen (7) for at se status: 3 LED'er tændt = kapacitet ≥ 2/3, 2 LED'er = ≥ 1/3, 1 LED = < 1/3, 1 blinkende LED = reserve. Hvis ingen LED tændes, er batteriet defekt.

Hvordan justerer jeg værktøjets hastighed?

Drej hastighedsforvalgshjulet (4) inden for området 8.000 til 20.000 o/min. Du kan gøre dette selv under drift. Tilpas hastigheden til materialet og arbejdet (f.eks. høj hastighed til skrabning, moderat til slibning).

Hvilke materialer kan jeg bearbejde med dette værktøj?

Værktøjet er velegnet til at save og skære i træ, plast, gips, ikke-jernholdige metaller, ubehandlede søm, hæfteklammer, bløde vægfliser samt til tørslibning og skrabning af små overflader.

Hvordan vedligeholder jeg el-værktøjet?

Før vedligeholdelse skal batteriet fjernes. Rengør jævnligt ventilationsåbningerne (2) for at undgå overophedning. For Riff-værktøjer rengøres de med en stålbørste. Kontakt Bosch kundeservice for reparationer.

Kan jeg bruge værktøjet uden støvudsugning?

Ja, men det anbefales kraftigt at bruge støvudsugning (tilbehør) under slibning for at undgå ophobning af brandfarligt støv. For skadelige materialer skal du bære en P2-maske og ventilere arbejdsområdet.

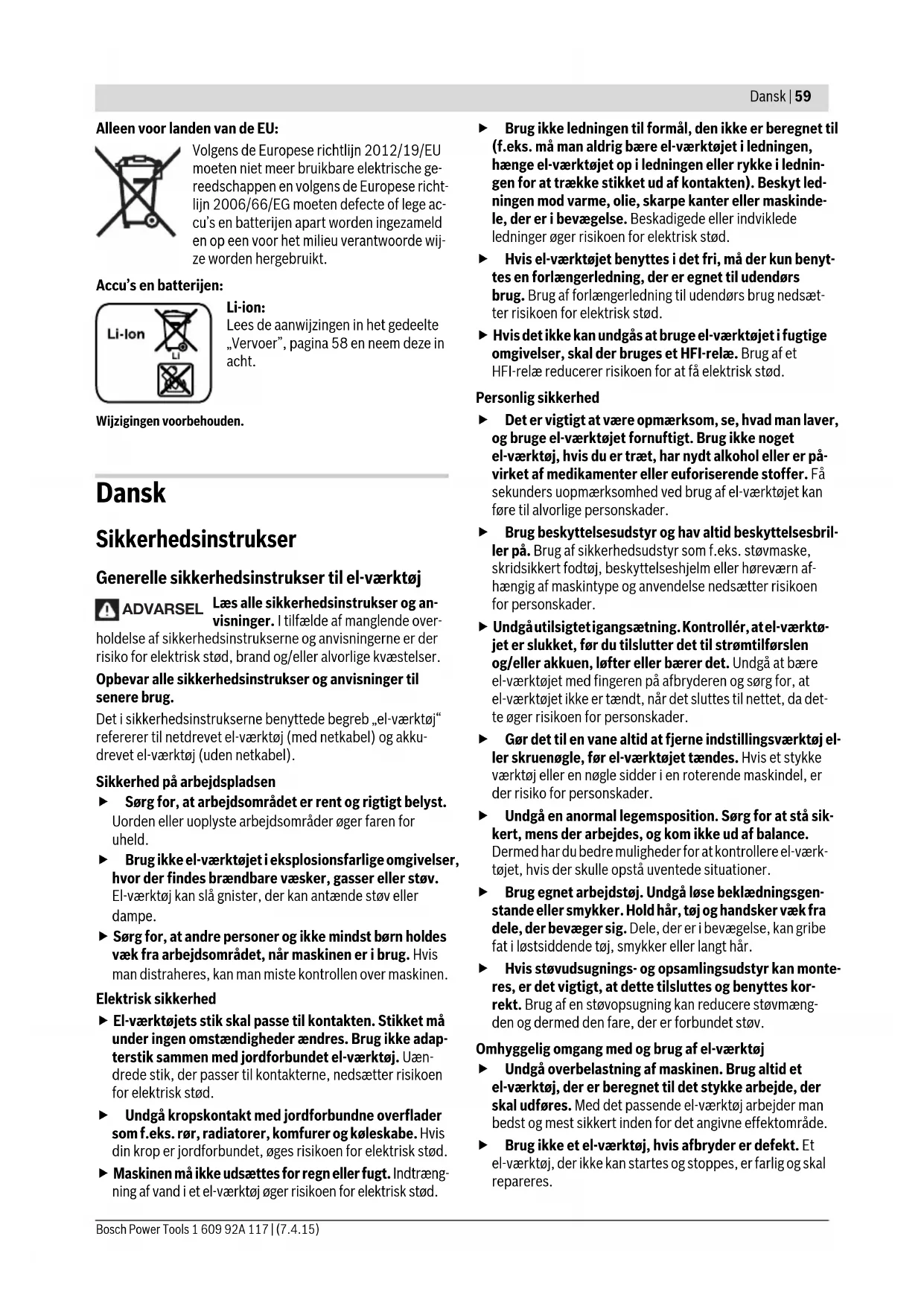

BRUGSANVISNING GOP 18VEC Professional BOSCH

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akku-drevet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
▶ Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

▶ El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
▶ Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
▶ Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.

Omhyggelig omgang med og brug af el-værktøj

Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
El-værktøjet bør vedligeholdes omhyggeligt. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Omhyggelig omgang med og brug af akku-værktøj

Oplad kun akku'er i ladeaggregater, der er anbefalet af fabrikanten. Et ladeaggregat, der er egnet til en bestemt type batterier, må ikke benyttes med andre batterier – brandfare.
Brug kun de akku'er, der er beregnet til el-værktøjet. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.
Ikke benyttede akku'er må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem batteri-kontakterne øger risikoen for personskader i form af forbrændinger.
Hvis akku'en anvendes forkert, kan der slippe væske ud af akku'en. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser for akku-multi-cutter

▶ Hold el-værktøjet i de isolerede gribeflader, när du udfører arbejde, hvor indsatsværktøjet kan ramme bøjede strømledninger. Kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød.
- Anvend kun el-værktøjet til tørsavning. Indtrængning af vand i el-værktøjet øger risikoen for elektrisk stød.
▶ Pas på brandfare! Undgå overophedning af slibeemnet og sliberen. Tøm altid støvbeholderen, før arbejdspau-

ser indtages. Slibestøv i støvpose, mikrofilter, papirpose (eller i filterpose eller støvsugerens filter) kan antænde sig selv under ugunstige forhold som f.eks. gnistregn, der opstår under metalslibning. Det er særlig farligt, hvis støvet er blandet med lak-, polyurethanrester eller andre kemiske stoffer og slibeemnet er varmt efter lang tids arbejde.

▶ Hold hænderne væk fra saveområdet. Stik ikke fingrene ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med savklingen.
Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadigelse af en vandledning kan føre til materiel skade.
▶ Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder.
Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.
- Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod varige solstråler, brand, vand og fugtighed). Fare for eksplosion.

▶ Beskadiges akkuen eller bruges den forkert, kan der si-ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler dig utilpas. Dampene kan irritere luftvejene.
Anvend kun akkuen i forbindelse med dit Bosch elværktøj. Kun på denne måde beskyttes akkuen mod farlig overbelastning.
- Akkuen kan blive beskadiget af spidse genstande som f.eks. nåle eller skruetrækkere eller ekstern kraftpåvirkning. Der kan opstå indvendig kortslutning, så akkuen kan antændes, ryge, eksplodere eller overophedes.
Brug beskyttelseshandsker, når indsatsværktøjet skiftes. Indsatsværktøj bliver varmt, hvis det anvendes i længere tid.
▶ Skrab ikke fugtigt materiale (f.eks. tapet) og ikke på fugtig undergrund. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
▶ Behandle ikke den flade, der skal bearbejdes, med opløsningsmiddelholdige væsker. Giftige dampe kan opstå under skrabearbejdet, da materialerne bliver varme.
Håndtér skraberen særlig forsigtig/ærktøjet er meget skarpt, fare for kvæstelser.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Klap venligst foldesiden med illustration af produktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til savning og gennemsavning af træmaterialer, kunststof, gips, ikke-jernholdige metaller og fastgørelseselementer (f.eks. uhærdede søm, klemmer). Det er ligeledes egnet til behandling af bløde vægfliser samt tør slibning og skrabning af små flader. Det er især egnet til kantnært og kantflugtende arbejde. El-værktøjet må udelukkende anvendes med Bosch-tilbehør.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Start-stop-kontakt
2 Ventilationsåbninger
3 Akku-udløserknap
4 Hjul til indstilling af svingtal
5 Akku*
6 Akku-ladetilstandsindikator*
7 Taste til ladetilstandsindikator*
8 SDS-arm til værktøjsoplåsning
9 Værktøjsholder

10 Håndgreb (isoleret gribeflade)

11 Dyksavklinge*

12 Pudsesål

13 Slibeblad*

*Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Akku-Multi-Cutter GOP 14,4/18 V-EC
Typenummer		3 601 HBO 0..
Nominel spænding	V= 14,4/18
Omdrejningstal i tomgang n_0	min ^-1	8000 - 20000
Oscillationsvinkel venstre/højre	°	1,4
Vægt svarer til EPTA-Procedure 01/2003	kg 1,7/1,7*
Tilladt omgivelsestemperatur– v e d o p l a d n i n g– ved drift** og opbevaring	°C°C	0...+45-20...+50
Anbefalede batterier		GBA 14,4V ...GBA 18V ...
Anbefalede ladere		AL 18..GAL 3680

* afhængigt af den anvendte akku

** begrænset effekt ved temperaturer <0 °C

Støjemissionsværdier bestemt iht. EN 60745-2-4.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 80 dB(A); lydeffektniveau 91 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745-2-4:

Slibning: a_h = 3,5m / s^2,K = 1,5m / s^2

Savning med dyksavklinge: a_h=9,7 m/s^2,K=1,5 m/s^2 ,

Savning med segmentsavklinge: a_h=6,0 m/s^2, K=1,5 m/s^2 , Skrabning: a_h=8,5 m/s^2, K=1,5 m/s^2 .

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data“, opfylder alle bestemmelser i direktiverne 2011/65/EU, frem til 19. april 2016: 2004/108/EF, fra 20. april 2016: 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-4.

Teknisk dossier (2006/42/EF) ved:

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Brug kun de ladere, der fremgår af de tekniske data. Kun disse ladeaggregater er afstemt i forhold til den Li-ionakku, der bruges på dit el-værktøj.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden forkortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Akku tages ud

Akkuen 5 har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen 3 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, holdes den i position af en fjeder.

Akkuen tages ud 5 ved at trykke på udløsertasten 3 og trække akkuen bagud ud af el-værktøjet. Undgå brug af vold.

Akku-ladetilstandsindikator

De tre grønne LED-lamper på akku-ladetilstandsindikatoren 6 viser akkuens ladetilstand 5. Af sikkerhedstekniske grunde kan ladetilstanden kun kontrolleres, när el-værktøjet står stille.

Tryk på tasten 7 for at få vist ladetilstanden. Dette er også muligt, när akkuen er taget af 5.

LED Kapacitet

Konstant lys 3 x grøn ≥ 2/3

Konstant lys 2 x grøn ≥ 1/3

Konstant lys 1 x grøn <1/3

Blinklys 1 x grøn Reserve

Lyser der ikke nogen LED, når der trykkes på tasten 7, er akkuen defekt og skal skiftes.

Værktøjsskift

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
Brug beskyttelseshandsker, när værktøjet skiftes.

Berøring med indsatsværktøjet er forbundet med kvæstelsesfare.

Indsatsværktøj vælges

Indsatsværktøj Materiale
	HCS-træ-segmentsavklinge*	Træmaterialer, kunststof
	Bi-metal-segmentsavklinge*	Træmaterialer, kunststof, ikke-jernholdige metaller
*Optionalt tilbehør; det komplette tilbehør findes i Bosch tilbehørs-program.

Indsatsværktøj Materiale
	HCS-dyksav-klinge til træ*	Træmaterialer, kunststof, gips og andre bløde materialer
	Bi-metal-dyksav-klinger til metal*	Metal (f.eks. uhær-dede søm, skruer, små profiler), ikke-jernholdige metaller
	Bi-metal-dyksav-klinge til træ og metal*	Træ, metal, ikke-jernholdige metaller
	HM-riff-seg-mentsavklinge*	Cementfuger, bløde vægfliser, glasfiber-forstærket kunststof og andet porøst materiale
	HM-riff-deltaplade*
	Skraber, stiv* Tæpper, belægnin-ger
	Skraber, fleksibel*	Silikone og andre elastiske materialer
	Slibeplade til slibeblade serie Delta 93 mm*	Afhængigt af slibe-bladet

* Optionalt tilbehør; det komplette tilbehør findes i Bosch tilbehørsprogram.

Indsatsværktøj monteres/skiftes

Tag i givet fald et allerede monteret indsatsværktøj ud.

Åbn hertil SDS-armen 8 indtil anslag (ikke længere) og tag indsatsværktøjet af.

Anbring det ønskede indsatsværktøj (f.eks. dyksavklinge 11) på værktøjsholderen 9 på en sådan måde, at forkrøpningen peger nedad (se illustration på grafiksiden, tekst til indsatsværktøj kan læses oppefra).

Drej indsatsværktøjet i en position, der passer til det arbejde, der skal udføres, og få det til at falde i hak i knasten på værktøjsholderen 9. Her kan der vælges mellem tolv positioner, der hver især er forskudt 30°.

Luk SDS-armen 8, så den ligger op ad el-værktøjets hus.

- Kontrollér indsatsværktøjet for korrekt positionering. Forkert eller ikke sikkert fastgjort indsatsværktøj kan løsne sig under arbejdet og udsætte dig for fare.

Slibeblad skiftes/anbringes på slibeplade

Pudsesålen 12 er udstyret med velcrostof, hvilket gør det hurtigt og nemt at fastgøre slibeblade med velcrolukning.

Bank på pudsesålens 12 velcrostof før slibebladet 13 sættes på for at sikre en optimal vedhæftning.

Anbring slibebladet 13 langs med den ene side af pudsesålen 12, læg herefter slibebladet på pudsesålen og tryk det godt fast.

En optimal støvopsugning forudsætter, at udstansningerne i slibebladet passer til boringerne i pudsesålen.

Til aftagning af slibebladet 13 tages fat i en spids, hvorefter det trækkes af pudsesålen 12.

Slibetilbehør som f.eks. filt/poleringsfilt fastgøres på slibesålen på samme måde.

Valg af slibeblad

Vælg det slibeblad og den afslibningsmåde, som passer bedst til det materiale, som skal bearbejdes:

Slibeblad Materiale Anvendelse Korn

best ▲Wood	– Alle træsorter (f.eks. hårdt træ, blødt træ, spånplader, byggeplader)– Metalmaterialer	Til forslibning f.eks. af ru, uhøvlede bjælker og brædder	grov 40	60
		Til planslibning og udjævning af små ujævnheder	middel 80	100120
		Til færdig- og finslibning af træ	fin 180	240320400
best ▲Paint	– Farve– Lak– Fylder– Spartel	Til afslibning af farve	grov 40	60
		Til afslibning af farve (f.eks. fjernelse af penselstreger og farvedråber)	middel 80	100120
		Til endelig slibning af grundering før lakering	fin 180	240320400

Støv-/spånudsugning

▶ Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndeværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

▶ Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Tilslutning af støvudsugning (se Fig. A)

Tilslut altid en støvopsugning til slibning.

Tag indsatsværktøjet af, når støvopsugningen 17 (tilbehør) skal monteres.

Samle i givet fald støvopsugningens dele 17 som vist på illustrationen. Anbring den monterede støvopsugning på værktøjsholderen 9 på el-værktøjet. Drej støvopsugningen, så støvopsugningens knaster falder i hak i de pågældende udsparinger på huset. Fastgør støvopsugningen (som vist på illustrationen) på el-værktøjet med holdeklemmen 15.

Sørg for, at filtringen 14 er ubeskadiget og ligger tæt op ad pudsesålen 12. Skift en beskadiget filtring med det samme.

Sæt en opsugningsslange 18 (tilbehør) – afhængigt af udførelsen – enten direkte på opsugningsstudsen 16 eller skær dit gamle slangeslutstykke af, skru opsugningsadapteren 19 (tilbehør) på slangeenden og montér den direkte på opsugningsstudsen 16. Forbind opsugningsslangen 18 med en støvsuger (tilbehør). En oversigt over tilslutning til forskellige støvsugere findes bag i denne vejledning.

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørt støv.

Brug

Ibrugtagning

Isæt akku

Brug kun originale li-ion-akkuer fra Bosch, der skal have den spænding, der er angivet på dit el-værktøjs typeskilt. Brug af andre akku'er øger risikoen for personskader og er forbundet med brandfare.

Bemærk: Brug af akkuer, der ikke er egnet til dit el-værktøj, kan føre til fejlfunktioner eller beskadigelser på el-værktøjet.

Skub den ladede akku 5 ind i el-værktøjets fod bagfra. Tryk akkuen helt ind i foden, til den røde stribe er forsvundet og akkuen sidder fast.

Tænd/sluk

El-værktøjet tændes ved at skubbe start-stop-kontakten 1 frem, så „I“ fremkommer på kontakten.

El-værktøjet slukkes ved at skubbe start-stop-kontakten 1 tilbage, så „0“ fremkommer på kontakten.

For at spare på energien bør du kun tænde for el-værktøjet, när du bruger det.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere.

Bemærk: Slukker el-værktøjet automatisk, fordi akkuen er af-ladt eller overophedet, skal du slukke for el-værktøjet med start-stop-kontakten 1. Oplad akkuen hhv. lad den afkøle, før du tænder for el-værktøjet igen. Ellers kan akkuen blive be-skadiget.

Indstilling af svingtal

Med stillehjulet indstilling af svingtal 4 kan du indstille det nødvendige svingtal under driften.

Det krævede svingtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det fastlægges bedst ved praktiske forsøg.

Arbejdsvejledning

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
▶ El-værktøjet må først lægges fra, när det står helt stille.

Bemærk: Sørg for, at ventilationsåbningerne 2 på el-værktø-jet ikke tildækkes under arbejdet, da el-værktøjets levetid ellers forringes.

Arbejdsprincip

Det oscillerende drev sætter indsatsværktøjet i svingninger – op til 20000 gange/minuttet med 2,8° frem og tilbage. Det muliggør præcist arbejde i et lille område.

Arbejd med lavt og jævnt modtryk, da arbejdsydelsen ellers forringes, og indsatsværktøjet kan blokere.

Bevægel-værktøjet frem og tilbage under arbejdet, så indsatsværktøjet ikke opvarmes alt for meget og ikke blokerer.

Savning

Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet negativt eller føre til tilbageslag.
Gældende lovbestemmelser og anbefalinger fra materialefabrikanterne skal overholdes, når der saves i lette byggematerialer.
▶ Ved dyksavning må der kun bearbejdes bløde materialer som f.eks. træ, gipskarton el.lign.!

Kontrollér før savning med HCS-savklinger i træ, spånplader, byggematerialer osv. disse for fremmedlegemer som f.eks. søm, skruer o.lign. Fjern fremmedlegemerne i givet fald eller anvend bi-metal-savklinger.

Gennemskære

Bemærk: Vær ved gennemskæring af vægfliser opmærksom på, at værktøjet slides hurtigt, hvis det anvendes i længere tid.

Slibe

Afslibningsarbejdet og slibebilledet bestemmes især af det valgte slibeblad, det valgte svingtaltrin og det tryk, som brugeren udøver på maskinen.

Kun fejlfrie slibeblade sikrer et godt sliberesultat og skåner el-værktøjet.

Sørg for jævnt slibetryk, da dette er med til at forlænge slibebladenes levetid.

Et overdrevet tryk fører ikke til en større slibekapacitet, men derimod til et større slid af el-værktøj og slibepapir.

Til punktnøjagtig slibning af hjørner, kanter og vanskeligt tilgængelige områder kan man også bare bruge spidsen eller en af slibesålens kanter.

Slibebladet kan opvarmes stærkt ved punktuelt slibearbejde. Reducer svingtal og modtryk og lad slibebladet afkøle med regelmæssige mellemrum.

Anvend ikke et slibeblad, der forinden har været brug til slibning af metal, til andre materialer.

Anvend kun originalt Bosch slibetilbehør.

Tilslut altid en støvopsugning til slibning.

Skrabning

Vælg et højt svingtaltrin til skrabning.

Arbejd på blød undergrund (f.eks. træ) i en flad vinkel og med et lille modtryk. Ellers kan spartlen skære ned i undergrunden.

Temperaturafhængig overbelastningsbeskyttelse

Ved korrekt brug kan el-værktøjet ikke blive overbelastet. Hvis belastningen bliver for stor, eller det tilladte temperaturområde overskrides, reduceres omdrejningstallet, eller el-værktøjet slukker. Når omdrejningstallet er reduceret, kører el-værktøjet først med fuldt omdrejningstal, når det tilladte batteritemperaturområde er nået, eller belastningen er reduceret. Ved automatisk deaktivering deaktiverer du el-værktøjet, lader batteriet afkøle og tænder el-værktøjet igen.

Henvisninger til optimal håndtering af akkuen

Beskyt akkuen mod fugtighed og vand.

Opbevar kun akku en i et temperaturområde mellem -20^ og 50^ . Opbevar ikke akku en i bilen f.eks. om sommeren.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn på, at akkuerne er slidt op og skal udskiftes.

Læs og overhold henvisningerne mhr. bortskaffelse.

Tag akkuen ud af el-værktøjet, før der arbejdes på el-værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbevaring. Utilsigtet aktivering af start-stop-kontakten er forbundet med kvæstelsesfare.
▶ El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Rengør riff-indsatsværktøj (tilbehør) med en trådbørste med regelmæssige mellemrum.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosions-tegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

De indeholdte Li-lon-akkuer overholder bestemmelserne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport eller spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale forskrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elektroværktøj og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion Li

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 65.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Batteridrevet Multi-Cutter GOP 14,4/18 V-EC
Produktnummer		3 601 HBO 0..
Nominell spenning	V= 14,4/18
Tomgangsturtall n_0	min ^-1	8000–20000
Oscillasjonsvinkel venstre/høyre	°	1,4
Vekt tilsvarende EPTA-Procedure 01/2003	kg 1,7/1,7*
Tillatt omgivelsestemperatur– ved l a d i n g– ved drift** og lagring	°C °C	0...+45–20...+50
Anbefalte batterier		GBA 14,4V ...GBA 18V ...
Anbefalte ladere		AL 18..GAL 3680

* Ekstra tilbehør; det komplette tilbehøret finner du i Bosch-tilbehørsprogrammet.

Pass på at filtringen 14 ikke er skadet og ligger tett mot slipesålen 12. Skift straks ut en skadet filtring.

Sett en avsugslange 18 (tilbehør) avhengig av modellen enten direkte på avsugstussen 16 eller kapp ditt gamle slangeendestykke, skru avsugadapteren 19 (tilbehør) på slangeenden og sett den så direkte på avsugstussen 16. Forbind avsugslangen 18 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne instruksen.

Batteriet må kun lagres i et temperaturområde på -20^ til 50^ . Ikke la batteriet f.eks. ligge i bilen om sommeren.

En vesentlig kortere driftstid etter oppladingen er et tegn på at batteriet er oppbrukt og må skiftes ut.
