| Tip produs | Mașină de tăiat-șlefuit fără fir (oscilantă) |
| Marcă | Bosch |
| Model | GOP 18VEC Professional |
| Tensiune nominală | 14,4 V / 18 V (în funcție de acumulatorul utilizat) |
| Viteză fără sarcină | 8 000 – 20 000 rpm |
| Unghi de oscilație | 1,4° stânga/dreapta |
| Greutate (conform EPTA 01/2003) | 1,7 kg (în funcție de acumulator) |
| Tip acumulatori compatibili | Bosch GBA 14,4V… / GBA 18V… (Lithium-Ion) |
| Încărcătoare recomandate | AL 18.. / GAL 3680 |
| Nivel de presiune acustică (LpA) | 80 dB(A) |
| Nivel de intensitate acustică (LwA) | 91 dB(A) |
| Vibrații (șlefuire) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Vibrații (tăiere cu pătrundere) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Vibrații (tăiere segmentară) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Vibrații (decoasere) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Funcții principale | Tăiere, șlefuire, raclare, decoasere, tăieri cu pătrundere |
| Portsculă | SDS (schimbare rapidă fără unealtă, 12 poziții) |
| Protecție electronică | Electronic Cell Protection (ECP) împotriva descărcării profunde |
| Preselecție viteză | Buton de reglare (chiar în timpul utilizării) |
| Indicator nivel de încărcare acumulator | Leduri verzi 3 (apăsare buton) |
| Materiale prelucrate | Lemn, plastic, gips, metale neferoase, faianță moale |
| Accesorii incluse (în funcție de versiune) | Pânză de ferăstrău, platou de șlefuit, foi abrazive, aspirare praf |
| Întreținere | Curățați orificiile de ventilație, înlocuiți inelele de pâslă uzate |
| Temperatură de funcționare | -20 °C până la +50 °C (încărcare: 0 °C până la +45 °C) |
| Standarde de conformitate | EN 60745-1, EN 60745-2-4, directive 2011/65/UE, 2006/42/CE |
Întrebări frecvente - GOP 18VEC Professional BOSCH
Întrebările utilizatorilor despre GOP 18VEC Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Unealtă electrică în format PDF gratuit! Găsiți manualul dvs. GOP 18VEC Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GOP 18VEC Professional mărcii BOSCH.
MANUAL DE UTILIZARE GOP 18VEC Professional BOSCH
Română....Pagina 155
Instrucțiuni privind siguranța și protectția muncii
Indicații generale de avertizare pentru scule electrice
AVERTISMENT
Citiți toate indicațiile de avertiza- re și instrucțiunile. Nerespectarea
indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).
Siguranța la locul de muncă
▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
▶ Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.
Siguranță electrică
▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ștecherului. Nu folosiți fișe adaptoare la sculele electrice legate la pământ de protecție. Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
▶ Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protectie împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protectie împotriva tensiunilor periculoase reduce riscul de electrocutare.

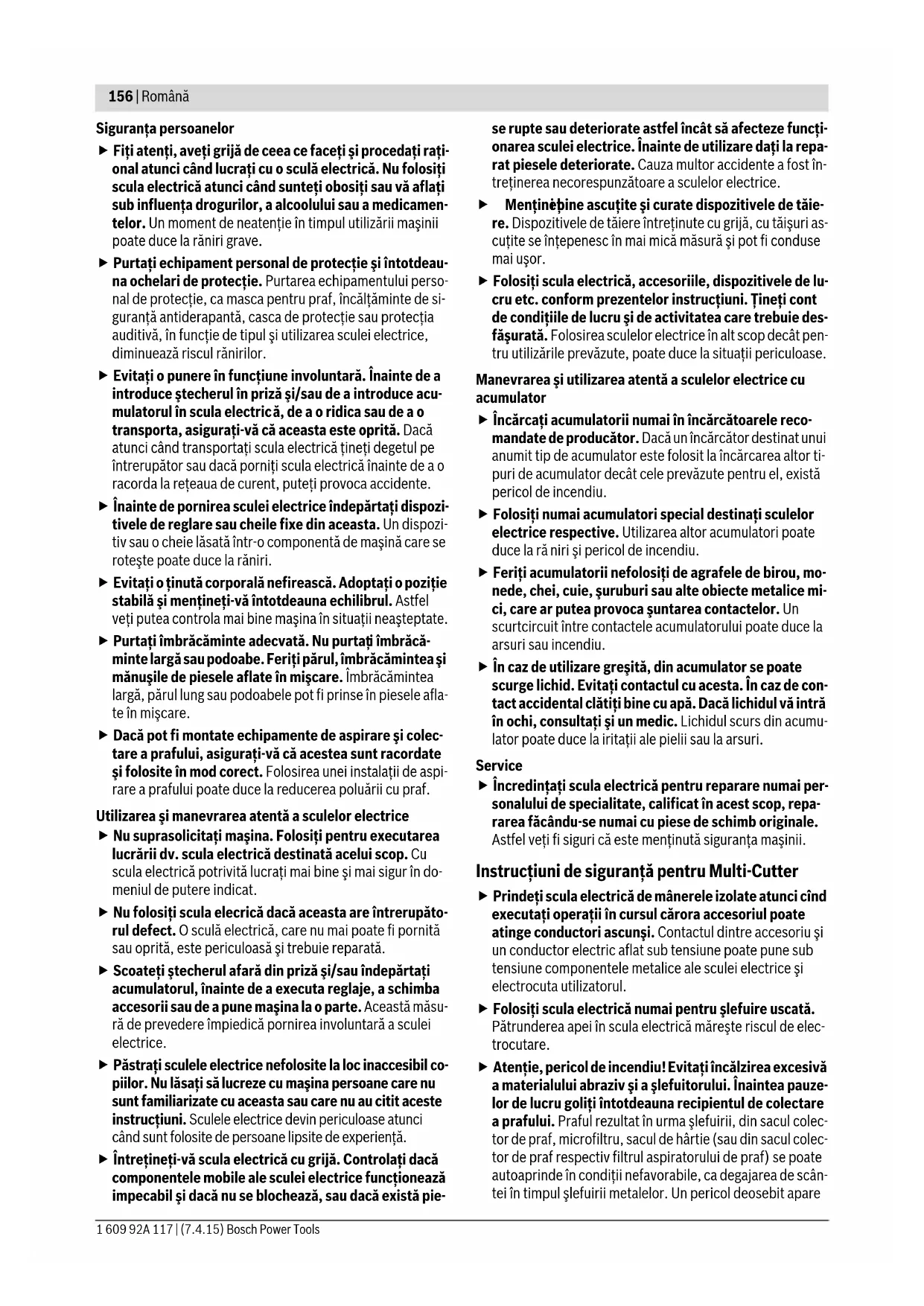

Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
Evitați o ținută corporală nefirească. Adoptați o pozitie stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine maçina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Utilizarea și manevrarea atentă a sculelor electrice
▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există pie-
se rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dati la reparat piesele deteriorate. Cauza multor accidente a fost în-treținerea necorespunzătoare a sculelor electrice.
▶ Menținėbine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni. Țineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recommandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la ră niri și pericol de incendiu.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
Service
Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale.
Astfel veți fi siguri că este menținută siguranța mașinii.
Instrucțiuni de siguranță pentru Multi-Cutter
Prindeți scula electrică de mânerele izolate atunci când executați operații în cursul cărora accesoriul poate atinge conductori ascunși. Contactul dintre accesoriu și un conductor electric aflat sub tensiune poate pune sub tensiune componentele metalice ale sculei electrice și electrocuta utilizatorul.
▶ Folosiți scula electrică numai pentru șlefuire uscată. Pătrunderea apei în scula electrică mărește riscul de electrocutare.
▶ Atenție, pericol de incendiu! Evitați încălzirea excesivă a materialului abraziv și a șlefuitorului. Înaintea pauzelor de lucru goliți întotdeauna recipientul de colectare a prafului. Praful rezultat în urma șlefuirii, din sacul colector de praf, microfiltru, sacul de hârtie (sau din sacul colector de praf respectiv filtrul aspiratorului de praf) se poate autoaprinde în condiții nefavorabile, ca degajarea de scântei în timpul șlefuirii metalelor. Un pericol deosebit apare
atunci când praful rezultat în urma şlefuirii este amestecat cu resturi de lac, poliuretani sau alte substanțe chimice iar materialul abraziv este înfierbântat în urma lucrului înde- lungat.
▶ Tineți mâinile în afara sectorului de debitare. Nu apucați pe dedesubt piesa prelucrată. În caz de contact cu pânza de ferăstrău există pericol de rănire.
▶ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
- Apucați strâns mașina în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai bine cu ambele mâini.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
▶ Nu deschideți accumulatorul. Există pericol de scurt-circuit.
Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Folosiți acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Puneți mănuși de protecție pentru schimbarea accesorilor. După o utilizare mai îndelungată accesoriiile se înfierbântă.
Nu răzuiți materiale umezite (de ex. tapet) și nici nu lucrați pe un substrat umed. Pătrunderea apei în scula electrică mărește riscul de electrocutare.
▶ Nu tratați suprafața de prelucrat cu lichide care conțin solventi. Din cauza încălzirii materialelelor de prelucrat în timpul răzuirii se pot degaja vapori nocivi.
▶ Fiți desebit de precauți atunci când manevrați răzuito-
rul. Scula este foarte ascuțită, există pericol de rănire.
Descrierea produsului și a per form anțelor
Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.
Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.
Utilizare conform destinației
Scula electrică este destinată debitării și tăierii materialelor lemnoase, materialului plastic, gipsului, metalelor neferoase și elementelor de fixare (de ex. cuie necălite, capse). Este deasemeni adecvat pentru prelucrarea plăcilor de faianță moale că și pentru șlefuirea uscată și răzuirea suprafetelor mici. Este în mod special adecvată lucrului și la nivel și în apropierea marginilor. Scula electrică poate fi folosită numai împreună cu accesorii Bosch.
Elemente componente
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
1 Întrerupător pornit/oprit
2 Fante de aerisire
3 Tastă deblocare accumulator
4 Rozetă de reglare pentru preselectia numărului de vibrații
5 Acumulator*
6 Indicator al nivelului de încărcare al accumulatorului*
7 Tastă pentru indicatorul stării de încărcare a acumulatorului*
8 Pârghie SDS pentru deblocarea accesoriiului
10 Mâner (suprafață de prindere izolată)
11 Pânză de ferăstrău pentru tăiere cu penetrare directă în material*
12 Placă de şlefuit
13 Foaie abrazivă*
14 Inel din pâslă al dispozitivului de aspirare a prafului*
15 Clemă de fixare a dispozitivului de aspirare a prafului*
16 Racord de aspirare*
17 Dispozitiv de aspirare a prafului*
18 Furtun de aspirare*
19 Adaptor de aspirare*
*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.
Date tehnice
Multi-Cutter cu accumulator GOP 14,4/18 V-EC
| Număr de identificare | 3 601 HBO 0.. | |
| Tensiune nominală | V= 14,4/18 | |
| Turatie la mersul în gol n_0 | rot./min 8000–20000 | |
| Unghi de oscilație stânga/dreapta | ° | 1,4 |
| Greutate conform | ||
| EPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Temperatură ambientă admisă | ||
| – în t i m p u l î n c ărcării | °C | 0...+45 |
| – în timpul funcționării** și al depozitării | °C | -20...+50 |
| Acumulatori recomandați | GBA 14,4V ...GBA 18V ... | |
| Încărcătoare recomandate | AL 18..GAL 3680 | |
* în funcție de accumulatorul folosit
** putere mai redusă la temperaturi <0 °C
Date tehnice determinate cu accumulatorul din setul de livrare.
Informație privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN 60745-2-4.
Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 80 dB(A); nivel putere sonoră 91 dB(A). Incertitudine K = 3 dB.
Purtați aparat de protecție auditivă!
Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-4: Şlefuire: a_h=3,5 m/s^2, K=1,5 m/s^2 ,
tăiere cu pânză de ferăstrău cu intrare directă în material: a_h=9,7 m/s^2, K=1,5 m/s^2 ,
tăiere cu pânză de ferăstrău segmentată: a_h=6,0 m/s^2 , K=1,5m/s²,
răzuire: a_h=8,5m/s^2, K=1,5m/s^2 .
Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.
Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. A-ceastă metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: în-treținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Declaratie de conformitate
Declarăm pe proprie răspundere că produsul descris la paragraful „Date tehnice“ corespunde tuturor dispozițiilor relevante ale Directivelor 2011/65/UE, până la 19 aprilie 2016: 2004/108/CE, începând cu 20 aprilie 2016: 2014/30/UE, 2006/42/CE inclusiv modificărilor acestora și este în conformitate cu următoarele standarde: EN 60745-1, EN 60745-2-4.
Documentație tehnică (2006/42/CE) la:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Încărcarea accumulatorului
▶ Folosiți numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.
Indicație: Acumulatorul se livrează partial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.
Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.
Extragerea accumulatorului
Acumulatorul 5 este prevăzut cu două trepte de blocare, care au rolul de a împiedica accumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a accumulatorului 3. Cât timp accumulatorul este introdus în scula electrică, el este ținut pe poziție prin forța elastică a unui arc.
Pentru extragerea accumulatorului 5 apăsați tasta de deblocare 3 și trageți accumulatorul spre spate afară din scula electrică. Nu forțați.
Indicatorul nivelului de încărcare al accumulatorului
Cele trei LED-uri verzi ale indicatorului stării de încărcare a accumulatorului 6 indică nivelul de încărcare a accumulatorului 5. Din considerente legate de siguranță, afişarea stării de încărcare a accumulatorului poate fi activată numai atunci când scula electrică este oprită.
Apăsați tasta 7, pentru afișarea nivelului de încărcare. Acest lucru este posibil și când accumulatorul 5 este scos afară din scula electrică.
LED Capacitate
| Lumină continuă 3 x verde | ≥ 2/3 |
| Lumină continuă 2 x verde | ≥ 1/3 |
| Lumină continuă 1 x verde | < 1/3 |
| Lumină intermitentă 1 x verde | rezervă |
Dacă, după apăsarea tastei 7 nu se aprinde niciun LED, în-seamnă că accumulatorul este defect și trebuie schimbat.
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru schimbarea accesoriiilor folosiți măuși de protectie. În caz de atingere a accesoriiilor există pericol de rănire.
| Accesoriu Material | ||
 | Pânză de ferăstrău HCS segmentată pentru lemn* | materiale lemnoase, material plastic |
| Pânză de ferăstrău bimetal segmentată* | Materiale lemnoase, material plastic, metale neferoase | |
 | Pânze de ferăstrău HCS pentru lemn, tăiere cu penetrare directă în material* | Materiale lemnoase, material plastic, gips și alte materiale moi |
| Pânze de ferăstrău bimetal de tăiere cu penetra-re directă în material, pentru metal* | Metal (de exemplu cuie, șuruburi necă-lite, profile mi mici), metale neferoase | |
| Pânză de ferăstrău bimetal cu intrare directă în material, pentru metal* | lemn, metal, metale neferoase | |
 | Pânză de ferăstrău presărată cu carburi metalice – Riff* | Rosturi umplute cu ciment, faianță moale, materiale plastice armate cu fibre de sticlă și alte materiale abrazive |
 | Placă Delta cu carburi metalice, zimțată* | |
* Accesorii opționale; găsiți gama completă de accesorii în programul de accesorii Bosch.
| Accesoriu Material | ||
 | Răzuitor, rigid* | Mochetă, acoperiri de pardoseală |
 | Răzuitor, flexibil* | Silicon și alte materi- ale elastice |
 | Placă de șlefuit pentru foi abrazi- ve din seria Delta de 93 mm* | în funcție de foia abrazivă |
* Accesorii optionale; găsiți gama completă de accesorii în programul de accesorii Bosch.
Montarea/schimbarea accesoriiilor
Dacă este necesar, extrageți un accesoriu deja montat.
Deschideți în acest scop pârghia SDS 8 până la punctul de oprire (nu mai mult) și extrageți accesoriiul.
Puneți astfel accesoriiul dorit (de ex. pânză de ferăstrău cu intrare directă în material 11) pe sistemul de prindere al accesoriilor 9, încât degajarea să fie îndreptată în jos (vezi figura de la pagina grafică, inscriptia de pe accessoriu poate fi citită de sus).
Întoarceți accesoriiul într-o poziție avantajoasă pentru lucrarea ce urmează a se executa, și fixați-l în camele sistemului de prindere al accesoriiilor 9. Sunt posibile douăsprezece poziții la câte un interval de 30° fiecare.
Închideți astfel pârghia SDS 8, încât să se sprijine pe carcasa sculei electrice.
▶ Verificați fixarea sigură a accesoriiului. Accesoriiile fixate greșit sau nesigur se pot desprinde în timpul funcționării sculei electrice și vă pot pune în pericol.
Montarea/schimbarea foii abrazive de pe placa de șlefuit
Placa de șlefuit 12 este prevăzută cu o țesătură tip arici, pentru ca dumneavoastră să puteți fixa pe aceasta, repede și simplu, foile abrazive cu prindere tip arici.
Scuturați prin batere țesătura tip arici a plăcii de șlefuit 12 înainte de așezarea foii abrazive 13, pentru a permite aderența optimă.
Puneți foaia abrazivă 13 coliniar pe o latură a plăcii de șlefuit 12, apoi aplicați foaia abrazivă pe placa de șlefuit și fixați-o bi-ne prin presare.
Pentru asigurarea aspirării optime a prafului, aveți grijă ca decupajele foile abrazive să se suprapună pe orificiile plăcii de șlefuit.
Pentru scoaterea foii abrazive 13 apucați-o pe aceasta de un vârf și trageți-o jos de pe placa de şlefuit 12.
Puteți folosi toate foile abrazive, pâslele de lustruit și de postavurile de curățat cu dimensiunea de 93 mm, pentru șlefui-toare Delta ale programului de accesorii Bosch.
Accesorile de șlefuit ca postavul/pâsla de lustruit se fixează în același mod pe placa de șlefuit.
Alegerea focii abrazive
Corespunzător materialului de prelucrat și cantității de material care se dorește a fi îndepărtată de pe suprafața șlefuită, sunt disponibile diferite foi abrazive:
| Foaie abrazivă | Material | Utilizare | Granulație |
| best Wood | – toate materialele lem-noase (de exemplu lemn de exență tare și moale, plăci aglomerate, plăci pentru construcții)– materiale metalice | Pentru șlefuirea preliminară de ex. a grinzilor și scândurilor cu asperități, nerindeluite | mare 4060 |
| Pentru șlefuirea plană și nivelarea micilor denivelări | medie 80100120 | ||
| Pentru șlefuirea de finisare și șlefuirea fină a lemnului | fină 180240320400 | ||
| best Paint | – v op sea– lac– filer– material de sp | Pentru îndepărtarea prin șlefuire a straturilor de vopsea | mare 4060 |
| Pentru șlefuirea vopselei de grund (de exemplu pentru înd- departarea dârelor lăsate de pensulă, a picăturilor de vop-sea și a vopselei aplicate în exces) | medie 80100120 | ||
| Pentru șlefuirea finală a grundurilor înainte de lăcuire | fină 180240320400 |
Aspirarea prafului/aşchiilor
▶ Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protectție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
- Asigurați buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
Racordarea dispozitivului de aspirare a prafului (vezi figura A)
Pentru șlefuire racordați întotdeauna scula electrică cu un dispozitiv de aspirare a prafului.
Extrageți dispozitivul de lucru în vederea montării dispozitivului de aspirare 17 (accesoriu).
Dacă este necesar asamblăți componentele dispozitivului de aspirare 17 conform celor illustrate în figură. Puneți dispozitivul de aspirare a prafului gata montat pe sistemul de prindere accesorii 9 al sculei electrice. Răsuciți astfel dispozitivul de aspirare a prafului încât camele sale să se înclicheteze în degajările corespunzătoare de pe carcasă. Fixați dispozitivul de aspirare a prafului conform celor illustrate în figură cu clema de fixare 15 pe scula electrică.
Aveți grijă ca inelul din pâslă 14 să fie în bună stare și să se sprijine strâns pe placa de şlefuit 12. Înlocuiți imediat un inel din pâslă deteriorat.
Montați un furtun de aspirare 18 (accesoriu) în funcție de modelul de execuție, direct pe racordul de aspirare 16, sau tăiați capătul vechi al furtunului, înșurubați adaptorul de aspirare 19 (accesoriu) pe capătul de furtun și montați-l apoi direct pe racordul de aspirare 16. Racordați furtunul de aspirare 18 la un aspirator de praf (accesoriu). La sfârșitul prezentelor instrucțiuni găsiți un tabel cu diverse aspiratoare de praf la care se poate face racordarea.
Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat.
Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.
Functionare
Punere în funcțiune
Montarea accumulatorului
▶ Folosiți numai accumulatori cu tehnologie litiu-ion originali Bosch având aceeași tensiune cu cea specificată pe plăcuța indicatoare a sculei dumneavoastră electrice. Întrebuințarea altor accumulatori poate duce la răniri și pericol de incendii.
Indicație: Utilizarea unor acumulatori inadecvați sculei dumneavoastră electrice poate duce la deranjamente sau la deteriorarea sculei electrice.
Împingeți din spate accumulatorul încărcat 5 pentru a-l introduce în talpa sculei electrice. Împingeți accumulatorul complet în talpă, până când dunga roșie nu mai este vizibilă iar accumulatorul este fixat sigur.
Pornire/oprire
Pentru pornirea sculei electrice împingeți înainte întrerupătorul pornit/oprit 1, astfel încât la acesta să devină vizibil „I“.
Pentru oprirea sculei electrice împingeți spre spate întrerupătorul pornit/oprit 1, astfel încât la acesta să devină vizibil „0“.
Pentru a economisi energie, țineți scula electrică pornită numai atunci când o folosiți.
Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.
Indicatie: Dacă scula electrică se oprește automat din cauza accumulatorului supraîncălzit sau descărcat, deconectați-o, acționând întrerupătorul pornit/oprit 1. Încărcați acumulatorul respectiv lăsați-l să se răcească, înainte de a reporni scula electrică. În caz contrar accumulatorul se poate deteriora.
Preselectia numărului de vibrații
Cu rozeta de reglare pentru preselectia numărului de vibrații 4 puteți preselecta numărul de vibrații necesar, chiar în timpul funcționării mașinii.
Numărul preselectat de vibrații depinde de material și de condițiile de lucru, putând fi determinat prin probe practice.
Instrucțiuni de lucru
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Înainte de a pune jos scula electrică, așteptați ca aceasta să se oprească complet din funcționare.
Indicatie: În timpul lucrului nu țineți acoperite fantele de ventilație 2 ale sculei electrice, în caz contrar durata de viață a sculei electrice putând fi diminuată.
Principiu de lucru
Oscilațiile mecanismului de antrenare face accesoriul să vibreze de până la 20 000 ori pe minut într-o parte și în alta, într-un unghi de 2,8°. Acest fapt face posibil lucrul de precizie într-un spațiu extrem de îngust.
Lucrați cu o presiune de apăsare redusă și uniformă, în caz contrar randamentul de lucru scade iar accesoriiul se poate bloca.
Deplasați scula electrică înainte și înapoi în timpul lucrului, pentru ca accesoriiul să nu se încălzească prea tare și să nu se blocheze.
Tăiere cu ferăstrăul
▶ Folosiți numai pânze de ferăstrău nedeteriorate, impecabile. Pânzele de ferăstrău îndoite sau tocite se pot rupe și influența negativ tăierea sau pot provoca recul.
În cazul tăierii materialelor de construcții ușoare respectați reglementările legale și recomandările producătorilor de materiale.
- Prin procedeul de tăiere cu pătrundere directă în material pot fi prelucrate numai materiale moi ca lemnul, gips-cartonul sau materiale similare!
Înainte de a executa tăieri cu pânze de ferăstrău HCS în lemn, PAL, materiale de construcții etc. controlați mai întâi dacă acestea nu prezintă corpuri străine cum ar fi cuie, șuruburi sau altele asemănătoare. Îndepărtați corpurile străine dacă este cazul sau folosiți pânze de ferăstrău bimetal.
Tăiere de separare
Indicatie: La tăierea de separare a plăcilor de faianță țineți seama de faptul că accesoriiile utilizate un timp mai îndelungat sunt supuse unui grad înalt de uzură.
Slefuire
Performanțele de îndepărtare a materialului și aspectul șlefu-irii sunt determinate în principal de alegerea foii abrazive, de treapta preselectată pentru numărul de vibrații și de presiunea de apăsare.
Numai foile abrazive impecabile dau un randament bun la șle-fuire și menajează scula electrică.
Aveți grijă să mențineți o presiune de apăsare constantă, pentru a prelungi durabilitatea foilor abrazive.
Mărirea exagerată a presiunii de apăsare nu duce la creșterea randamentului la șlefuire ci la uzura mai mare a sculei electrice și de foii abrazive.
Pentru șlefuirea la punct fix în colțuri, pe muchii și în sectoare-le greu accesibile puteți lucra numai cu vârful sau muchia plă-cii de șlefuit.
În cazul șlefuirii punctiforme, foaia abazivă se poate înfierbânta puternic. Reduceți numărul de vibrații și presiunea de apăsare și lăsați în mod regulat foaia abrazivă să se răcească.
Nu mai folosiți pentru alte materiale o foaie abrazivă care a fost deja utilizată la prelucrarea metalului.
Folosiți numai accesorii de şlefuit originale Bosch.
Pentru șlefuire racordați întotdeauna scula electrică cu un dispozitiv de aspirare a prafului.
Răzuire
Pentru răzuire selectați o treaptă superioară de vibrații.
Pe un substrat moale (de ex. lemn) lucrați în unghi plan și cu o presiune redusă de apăsare. În caz contrar spaclul poate tăia substratul.
Protectie la suprasarcină dependentă de temperatură
Dacă este folosită conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau dacă se părăsește domeniul temperaturilor admise pentru accumulator, turația se va reduce sau scula electrică se va opri. În cazul reducerii turației, scula electrică va funcționa din nou la turație maximă numai după atingerea temperaturii admise a accumulatorului sau după scăderea sarcinii căreia îi este supusă. În caz de oprire automată, deconectați scula electrică, lăsați acumulatorul să se răcească și porniți apoi din nou scula electrică.
Indicații privind manevrarea optimă a accumulatorului
Protejați accumulatorul împotriva umezelii și a apei.
Depozitați acumulatorul numai în domeniul de temperatură de la – 20 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.
Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.
Respectați instrucțiunile privind eliminarea.
Întreținere și service
Întreținere și curățare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.
Curățați regulat dispozitivele de lucru Riff presărate cu carburi metalice (accesorii) cu o perie de sărmă.
Asistență clienti și consultanță privind utilizarea
Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și piesele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:
www.bosch-pt.com
Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.
România
Robert Bosch SRL
Centru de service Bosch
Str. Horia Măcelariu Nr. 30-34
013937 Bucureşti
Tel. consultanță clienti: (021) 4057500
Fax: (021) 2331313
E-Mail: infoBSC@ro.bosch.com
www.bosch-romania.ro
Transport
Acumulatorii Li-Ion integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.
Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru țările UE:
Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
Accumulatori/baterii:
Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 162.
