| Тип продукт | Безжичен резач-шлифовчик (осцилиращ) |
| Марка | Bosch |
| Модел | GOP 18VEC Professional |
| Номинално напрежение | 14,4 V / 18 V (в зависимост от използвания акумулатор) |
| Скорост на празен ход | 8 000 – 20 000 об/мин |
| Ъгъл на осцилация | 1,4° наляво/надясно |
| Тегло (съгласно EPTA 01/2003) | 1,7 kg (в зависимост от акумулатора) |
| Тип съвместими акумулатори | Bosch GBA 14,4V… / GBA 18V… (литиево-йонни) |
| Препоръчвани зарядни устройства | AL 18.. / GAL 3680 |
| Ниво на звуково налягане (LpA) | 80 dB(A) |
| Ниво на звукова мощност (LwA) | 91 dB(A) |
| Вибрации (шлифоване) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Вибрации (потопяващо рязане) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Вибрации (сегментно рязане) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Вибрации (фугиране) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Основни функции | Рязане, шлифоване, стъргане, фугиране, потопяващи срезове |
| Държач за инструменти | SDS (бърза смяна без инструмент, 12 позиции) |
| Електронна защита | Electronic Cell Protection (ECP) срещу дълбок разряд |
| Предварителен избор на скорост | Регулировъчно колело (дори по време на работа) |
| Индикатор за заряд на акумулатора | Светлинен индикатор 3 зелени LED (натискане на бутон) |
| Обработвани материали | Дърво, пластмаса, гипс, цветни метали, меки стенни плочки |
| Включени аксесоари (в зависимост от версията) | Режещо острие, шлифовъчна плоча, абразивни листове, прахоулавяне |
| Поддръжка | Почиствайте вентилационните отвори, сменяйте износените филцови пръстени |
| Работна температура | -20 °C до +50 °C (зареждане: 0 °C до +45 °C) |
| Норми за съответствие | EN 60745-1, EN 60745-2-4, директиви 2011/65/ЕС, 2006/42/ЕО |
Често задавани въпроси - GOP 18VEC Professional BOSCH
Въпроси на потребители за GOP 18VEC Professional BOSCH
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия Електроинструмент в PDF формат безплатно! Намерете ръководството си GOP 18VEC Professional - BOSCH и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. GOP 18VEC Professional на марката BOSCH.
РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GOP 18VEC Professional BOSCH
bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

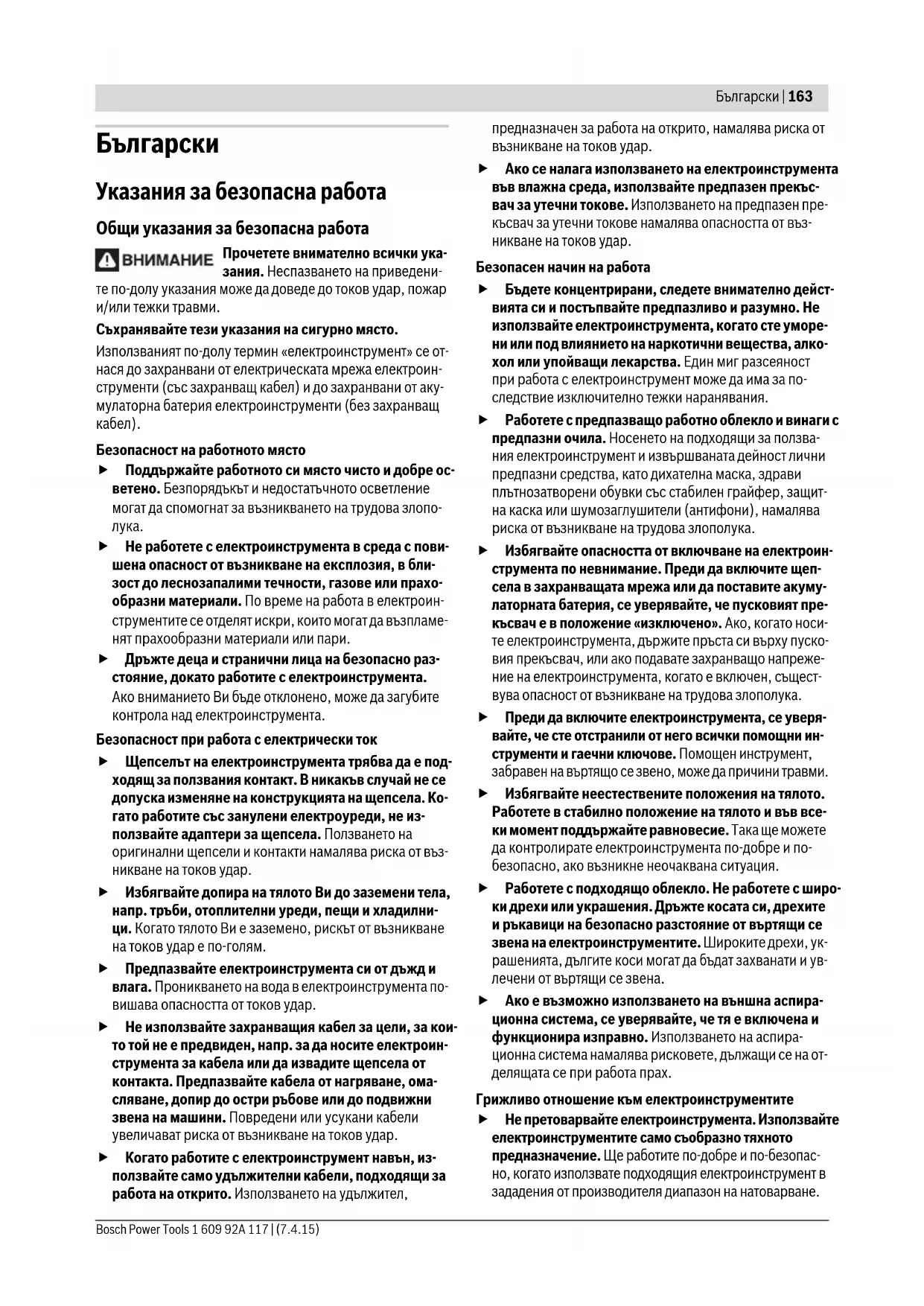

Български ...... Страница 163
Указания за безопасна работа
Общи указания за безопасна работа
ВНИМАНИЕ
Прочетете внимателно всички указания. Неспазването на приведени-
те по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин «електроинструмент» се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента.
Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител,
предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про- дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителни-
те приспособления, работните инструменти и т.н.,
съобразно инструкциите на производителя. При то-
ва се съобразявайте и с конкретните работни усло-
вия и операции, които трябва да изпълните.
Използването на електроинструменти за различни от
предвидените от производителя приложения повиша-
ва опасността от възникване на трудови злополуки.
Грижливо отношение към акумулаторни електро- инструменти
За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова злополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитьт мо- же да предизвика изгаряния на кожата.
Поддържане
Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента.
Указания за безопасна работа с акумулаторен Multi-Cutter
Когато съществува опасност по време на работа работният инструмент да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до изолираните ръкохватки. При контакт с проводник под напрежение то се предава на металните детайли на електроинструмента и това може да предизвика токов удар.
Използвайте електроинструмента само за сухо шлифоване. Проникването на вода в електроинструмента увеличава опасността от токов удар.
▶ Внимание, опасност от пожар! Избягвайте прегряване на шлифования детайл и на шлифоващата машина. При прекъсване на работа винаги изпразвайте прахоуловителната кутия. При неблагоприятни условия, напр. образуване на струя искри при шлифоване на метали, събралият се в прахоуловителната кутия (или филтърната торба, респ. филтъра на прахосмукачката) прах може да се самовъзпламени. Опасността от самовъзпламеняване се увеличава изключително при смесване на прах от шлифоването с остатъци от лакови покрития, полиуретан или други органични вещества и когато в резултат на продължителната обработка шлифованият материал се е нагрял.
Дръжте ръцете си на разстояние от зоната на рязане. Не пипайте под обработвания детайл. Съществува опасност да се нараните, ако допрете режещия лист.
Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро-и/или тръбопроводи, или се обърнете за информация към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или токов удар. Увреждането на газопровод може да предизвика експлозия. Увреждането на водопровод предизвиква значителни материални щети.
По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от вода и овлажняване. Съществува опасност от експлозия.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проверете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.
▶ Използвайте акумулаторната батерия само с електроинструмента, за който е предназначена. Само така тя е предпазена от опасно за нея претоварване.
▶ Предмети с остри ръбове, напр. пирони или отвертки или силни механични въздействия могат да повредят акумулаторната батерия. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ При смяна на работния инструмент работе с предпазни ръкавици. При продължителна работа работните инструменти се нагорещяват.
▶ Не стържете намокрени или влажни материали (напр. тапети) и не работете на влажна основа. Проникването на вода в електроинструмент увеличава опасността от токов удар.
▶ Не обработвайте повърхността, върху която ще работите, с течности, съдържащи разтворители. В резултат на нагряването на материалите при триене могат да се образуват отровни пари.
▶ Бъдете особено внимателни при работа с шабера. Електроинструментът е изключително остър, съществува опасност да се нараните.
Описание на продукта и възможностите му
Прочетете внимателно всички указания.
Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена.
Предназначение на електроинструмента
Електроинструментът е предназначен за рязане на дървесни материали, пластмаси, гипс, цветни метали и крепежни елементи (напр. незакалени пирони, скоби). Той също така е подходящ за обработване на меки плочки, както и за сухо шлифоване и стъргане на малки площи. Той е особено удобен за работа в ъгли, в близост до ръбове и за отрязване на елементи в равнината на подаване.
Изобразени елементи
Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.
1 Пусков прекъсвач
2 Вентилационни отвори
3 Освобождаващи бутони за акумулаторната батерия
4 Потенциометър за регулиране на честотата на вибрациите
5 Акумулаторна батерия*
6 Индикатор за състоянието на акумулаторната батерия*
7 Бутон за показване на степента на зареденост на акумулаторната батерия*
8 Лост SDS за освобождаване на работния инструмент
9 Гнездо
10 Ръкохватка (Изолирана повърхност за захвашане)
11 Режещ лист за врязване*
12 Шлифоваща плоча
13 Шкурка*
14 Филцов пръстен на системата за прахоулавяне*
15 Придържаща скоба на системата за прахоулавяне*
16 Щуцер за включване на аспирационна уредба*
17 Щуцер за прахоуловителна система*
18 Маркуч на аспирационната уредба*
19 Адаптер за прахоулавяне*
*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.
Технически данни
| Акумулаторен Multi-Cutter GOP 14,4/18 V-EC | ||
| Каталожен номер | 3 601 HBO 0.. | |
| Номинално напрежение | V= 14,4/18 | |
| Скорост на въртене на празен ход n_0 | min ^-1 | 8000–20000 |
| Ъгъл на осцилиране наляво/ надясно | ° | 1,4 |
| Маса съгласноEPTA-Procedure 01/2003 kg 1,7/1,7* | ||
| Допустима температура на околната среда– при зареждане– по време на работа** и за складиране | °C°C | 0...+45–20...+50 |
| препоръчителниакумулаторни батерии | GBA 14,4V ...GBA 18V ... | |
| препоръчителнизарядни устройства | AL 18..GAL 3680 | |
* в зависимост от използваната акумулаторна батерия
** ограничена производителност при температури <0 °C
Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката.
Информация за излъчван шум и вибрации
Стойностите на излъчвания шум са определени съгласно EN 60745-2-4.
Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 80 dB(A); мощност на звука 91 dB(A). Неопределеност K = 3 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-4:
Шлифоване: a_n=3,5m/s^2, K=1,5m/s^2 ,
Рязане с режещ лист за пробиване: a_h = 9, 7 m/s^2 , K = 1, 5 m/s^2 ,
Рязане със сегментен режещ лист: a_h=6,0m/s^2 , K=1,5m/ s^2 ,
Шабероване: a_n=8,5m/s^2, K=1,5m/s^2 .
Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процедура, стандартизирана в EN 60745, и може да служи за сравняване на електроинструменти един с друг. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.
Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увеличи значително сумарното натоварване от вибрации в процеса на работа.
За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.
Предписвайте допълнителни мерки за предпазване на работаеция с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Декларация за съответствие
С пълна отговорност ние декларираме, че описаният в раздела «Технически данни» съответства на всички валидни изисквания на директивите 2011/65/EC, до 19 април 2016: 2004/108/EO, от 20 април 2016: 2014/30/EC, 2006/42/EO, включително на измененията им и покрива изискванията на стандартите: EN 60745-1, EN 60745-2-4.
Техническа документация (2006/42/EO) при: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Зареждане на акумулаторната батерия
Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия.
Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство.
Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди.
Изваждане на акумулаторната батерия
Акумулаторната батерия 5 е с две степени на захващане, което трябва да предотврати падането й при натискане по невнимание на бутона за освобождаване на акумулаторната батерия 3. Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.
За демонтиране на акумулаторната батерия 5 натиснете освобождаващия бутон 3 и издърпайте акумулаторната батерия назад от електроинструмента. Не прилагайте усилие.
Светлинен индикатор за състоянието на акумулаторната батерия
Трите зелени светодиода 6 показват степента на зареденост на акумулаторната батерия 5. Поради съображения за безопасност проверката на степента на зареденост на акумулаторната батерия може да се извършва само когато електроинструментът е в покой.
За да видите степента на зареденост на батерията, натиснете бутона 7. Това може да се извърши и при извадена акумулаторна батерия 5.
Светодиод Капацитет
| Непрекъснато светене 3 x зелено | ≥ 2/3 |
| Непрекъснато светене 2 x зелено | ≥ 1/3 |
| Непрекъснато светене 1 x зелено | < 1/3 |
| Мигаща светлина 1 x зелена | резерва |
Ако след натискане на бутона 7 не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.
Смяна на работния инструмент
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ При смяна на работния инструмент работе с предпазни ръкавици. Съществува опасност да се нараните при докосване до острите им ръбове.
Избор на работния инструмент
| Работен инструмент Материал | ||
| Сегментен режещ лист от въглеродна сто-мана* | Дървесни матери-али, пластмаси | |
| Би-метален сегментен режещ лист* | Дървесни мате-риали, пластмаса, цветни метали | |
| Режещи листо-ве от бързорез-на стомана за пробиване и разрязване на дървесни мате-риали* | Дървесни мате-риали, пластмаса, гипс и други меки материали | |
| Би-метални ре-жещи листове за разрязване с пробиване* | Метал (напр. неза-калени пирони, винтове, малки профили), цветни метали | |
| Би-метален ре-жещ лист за про-биване на дърво и метали* | Дървесни матери-ли, метали, цветни метали | |
| Твърдосплавен рифелован режещ лист* | Циментни фуги, меки плочи, стъклопласти и дру-ги абразивни мате-риали | |
| Твърдосплавен рифелован делта-режещ лист* | ||
| Шабер, твърд* Килими, покрития | ||
| * Опционално допълнително приспособление; пълната гама допъл-нителни приспособления можете да намерите в съответния каталог на Бош. | ||
Шабер, гъвкав* Силикон и други elasticни матери- али
Шлифоваща в зависимост от плочазалистове шкурката шкурка серия Делта 93 mm*
* Опционално допълнително приспособление; пълната гама допълнителни приспособления можете да намерите в съответния каталог на Бош.
Монтиране/замяна на работния инструмент
За целта отворете лоста SDS 8 до упор (не повече) и извадете работния инструмент.
Поставете желания работен инструмент (напр. режещ лист за пробиване 11) в гнездото 9 така, че огънатата му част да е надолу (вижте фигурите на страницата с изображенията, надписите на работния инструмент трябва да се четат отгоре).
Завъртете работния инструмент в удобна за конкретно извършваната дейност позиция и го оставете да бъде захванат с прещракване от гърбицата на гнездото 9. Възможни са 12 отместени на по 30° позиции.
Затворете лоста SDS 8, така че да допре до корпуса на електроинструмента.
▶ Уверете се, че работният инструмент е захванат здраво. Неправилно или недостатьчно здраво захванати работни инструменти могат да се освободят по време на работа и да Ви застрашат.
Поставяне/смяна на шкурката върху шлифовращата плоча
Шлифоващата плоча 12 е съоръжена със захващане на шкурката тип «Велкро», благодарение на което с подходящи шкурки замяната се извършва бързо и лесно.
Преди да поставите нов лист шкурка 13, стръскайте евентуално полепнал по шлифоващата плоча 12 прах, за да осигурите оптимално захващане.
Поставете листа шкурка 13 точно по ръба от едната страна на шлифовращата плоча 12, след това допрете листа шкурка до шлифовращата плоча и го притиснете здраво.
За осигуряване на оптимална степен на прахоулавяне внимавайте отворите на шкурката да съвпаднат с отворите на шлифовщата плоча.
За сваляне на шкурката 13 просто я хванете за някой край и я издърпайте внимателно от шлифовщата плоча 12.
Можете да използвате всички видове шкурка и платната за полиране и почистване от серията Делта 93 mm от производствената гама на Бош.
Средства за полиране, като кече или полиращ филц, се поставят на шлифовощата плоча по аналогичен начин.
Избор на шкурка
В зависимост от обработвания материал и желаната интензивност на отнемане разполагате с различни типове шкурка:
Шкурка Материал Приложение Зърнестост
| best ▲Wood | – Всички дървесни материали (напр. твърд дървесен материал, мек дървесен материал, ПДЧ-плоскости, строителни плоскости)– Метални материали | За грубо шлифоване, напр. на грапави, нерендосани греди и дъски | груба 40 | 60 |
| За равнинно шлифоване и изравняване на малки неравности | средна 80 | 100120 | ||
| За окончателно и фино шлифоване на дървесни материали | фина 180 | 240320400 | ||
| best ▲Paint | – Боя– Лак– Пълнител– Кит | За премахване на бои | груба 40 | 60 |
| За шлифоване на грунд (напр. премахване на ивици от четка, капки боя и протичания) | средна 80 | 100120 | ||
| За окончателно шлифоване на грунд преди боядисване | фина 180 | 240320400 |
Система за прахоулавяне
▶ Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.
- По възможност използвайте подходяща за обработ-
вания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място. - Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
Избягвайте натрупване на прах на работното място.
Прахът може лесно да се самовъзпламени.
Включване на аспирационна систама (вижте фиг. А)
При шлифоване винаги използвайте прахоуловителна система.
За монтирането на приспособлението за прахоулавяне 17 първо демонтирайте работния инструмент.
Първо сглобете отделните части на приспособлението за прахоулавяне 17 както е показано на фигурата. Поставете
монтираното приспособление за прахоулавяне на гнездото на електроинструмента 9. Завъртете приспособлението за прахоулавяне така, че гърбиците му да попаднат в предвидените за целта отвори в корпуса на електроинструмента. Застопорете приспособлението за прахоулавяне със скобата 15 към корпуса на електроинструмента, както е показано на фигурата.
Внимавайте филцовият пръстен 14 да не е повреден и да приляга плътно до шлифовращата плоча 12. Ако филцовият пръстен се повреди, го заменяйте незабавно.
Вкарайте шланг на прахосмукачка 18 (не е включен в окомплектовката) в зависимост от изпълнението или непосредствено към щущера за прахоулавяне 16, или срежете стар накрайник на шланга, навийте адаптера 19 (не е включен в окомплектовката) на накрайника и след това го включете непосредствено върху щущера за прахоулавяне 16. Включете шланга 18 към прахосмукачка (не е включена в окомплектовката). Преглед на възможностите за включване към различни прахосмукачки можете да намерите в края на това ръководство за експлоатация.
Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.
Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана прахосмукачка.
Поставяне на акумулаторната батерия
Използвайте само оригинални литиево-йонни батерии, производство на Бош, с посоченото на табелката на Вашия електроинструмент номинално напре-
жение. Използването на други акумулаторни батерии може да предизвика травми и опасност от пожар.
Упътване: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го повреди.
Вкарайте заредената акумулаторна батерия 5 отзад в корпуса на електроинструмента. Притиснете акумулаторната батерия докрай, докато червеният пръстен се скрие и батерията бъде захваната здраво.
Включване и изключване
За включване на електроинструмента преместете пусковия прекъсвач 1 напред, така че да се види символа «I».
За изключване на електроинструмента преместете пусковия прекъсвач 1 назад, така че да се види символа «0».
За да пестите енергия, дръжте електроинструмента включен само когато го ползвате.
Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул «Electronic Cell Protection (ECP)». При разреждане на акумулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Работният инструмент спира да се движи.
Упътване: Ако електроинструментът се изключва автоматично поради това, че акумулаторната батерия е разредена или прегрята, изключете пусковия прекъсвач 1. Заредете, респ. изчакайте акумулаторната батерия да се охлади, преди да включите електроинструмента отново. В противен случай акумулаторната батерия може да бъде повредена.
Регулиране на честотата на вибрациите
С помощта на потенциометъра 4 можете да изменяте честотата на вибрациите също и по време на работа.
Оптималната честота на вибрациите зависи от обработвания материал и работните условия и се определя най-точно чрез изпробване.
Указания за работа
Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
Преди да оставите електроинструмента, изчакайте движението му да спре напълно.
Упътване: По време на работа поддържайте вентилационните отвори 2 на електроинструмента свободни, в противен случай дълготрайността му се скъсява значително.
Принцип на работа
Благодарение на осцилиращото задвижване работният инструмент вибрира с честота до 20000 пъти в минута на ъгъл 2,8°. Това позволява извършването на прецизни дейности и в най-труднодостъпните места.
Работете с ограничена, но равномерна сила на притискане, в противен случай се влошава производителността, а работният инструмент може да се блокира.
По време на работа придвижвайте електроинструмента напред-назад, за да не се загрява работният инструмент твърде много и да не блокира.
Рязане
Използвайте само ножове в безукорно състояние.
Огънати или затъпени ножове могат да се счупят, да повредят среза или да предизвикат заклинване.
При разрязване на леки строителни материали спазвайте законовите разпоредби и указанията на производителя.
Допуска се пробиването с режещия лист само на меки материали, като дървесина, гипскартон или др.п.!
Преди разрязването с режещи листове от бързорезна стомана на дървесни материали, ПДЧ-плочи, строителни материали и др.п. ги проверявайте за чужди тела, напр. пирони, винтове или др.п. При необходимост отстранете всички чужди тела или използвайте би-метални режещи листове.
Разрязване
Упътване: При разрязване на фаянсови плочки се съо- бразявайте, че при продължително използване работните инструменти започват да се износват бързо.
Шлифоване
Интензивността на отнемане и качеството на повърхността се определят главно от избора на шкурка, настроената честота на вибриране и силата на притискане.
Само шкурки в безукорно състояние осигуряват добра производителност и предпазват електроинструмента от преждевременно износване.
По време на работа притискайте електроинструмента равномерно, за да увеличите дълготрайността на шкурката.
Прекомерното увеличаване на силата на притискане не води до увеличаване и на интензивността на отнемане, а до по-бързото износване на шкурката и на електроинструмента.
За прецизно шлифоване на ъгли, ръбове и труднодостъпни зони можете да шлифовате и само с върха или някой от ръбовете на шлифовщата плоча.
При шлифоване в точка шкурката може да се нагрее силно. Намалете честотата на вибрациите и силата на притискане и периодично оставяйте шкурката да се охлажда.
Не използвайте шкурка, с която сте обработвали метал, за шлифоване на други видове материал.
Използвайте само оригинални шкурки, производство на Бош.
При шлифоване винаги използвайте прахоуловителна система.
Шаброване/стъргане
При шаброване винаги избирайте висока честота на вибрациите.
Работете върху мека основа (напр. дървено трупче) под остъръгъл и с малка сила на притискане. В противен случай шпаклата може да се вреже в основата.
Температурна защита от претоварване
При ползване съобразно предназначението и инструкциите в това ръководство електроинструментът не може да бъде претоварен. При твърде силно натоварване или надхвърляне на допустимата работна температура на акумулаторната батерия скоростта на въртене се ограничава и електроинструментът се изключва. След ограничаване на скоростта на въртене електроинструментът започва да работи с пълна скорост на въртене едва след като акумулаторната батерия достигне допустимата работна температура или бъде намалено натоварването. При автоматично изключване спрете електроинструмента от пусковия прекъсвач, изчакайте акумулаторната батерия да се охлади и го включете отново.
Указания за оптимална работа с акумулаторната батерия
Предпазвайте акумулаторната батерия от влага и вода.
Съхранявайте акумулаторната батерия само в температурния диапазон от – 20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.
Съществено сжратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.
Спазвайте указанията за бракуване.
Поддържане и сервис
Поддържане и почистване
▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.
Редовно почиствайте рифеловани работни инструменти (допълнителни приспособления) с телена четка.
Сервиз и технически съвети
Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:
www.bosch-pt.com
Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
Роберт Бош ЕООД – България
Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
бул. Черни връх 51-Б
FPI Бизнес център 1407
1907 София
Тел.: (02) 9601061
Тел.: (02) 9601079
Факс: (02) 9625302
www.bosch.bg
Транспортиране
Включените в окомплектовката литиево-йонни акумулутарони батерии са в обхвата на изискванията на нормативните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.
При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им.
За целта се консултирайте с експерт в съответната област.
Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с лепящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си.
Моля, спазвайте също и допълнителни национални предписания.
Бракуване
Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!
Само за страни от ЕС:
Съгласно Европейска директива 2012/19/ЕС относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО обикновени и акумулаторни батерии, които не могат да се използват
повече, трябвада се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини.
Акумулаторни или обикновени батерии:
Моля, спазвайте указанията в раздел «Транспортиране», страница 170.
Правата за изменения запазени.
