| Produkta veids | Bezvadu griezējslīpmašīna (oscilējoša) |
| Zīmols | Bosch |
| Modelis | GOP 18VEC Professional |
| Nominālais spriegums | 14,4 V / 18 V (atkarībā no izmantotā akumulatora) |
| Tukšgaitas ātrums | 8 000 – 20 000 apgr./min |
| Oscilēšanas leņķis | 1,4° pa kreisi/pa labi |
| Svars (atbilstoši EPTA 01/2003) | 1,7 kg (atkarībā no akumulatora) |
| Savietojamo akumulatoru tips | Bosch GBA 14,4V… / GBA 18V… (Litija-jonu) |
| Ieteicamie lādētāji | AL 18.. / GAL 3680 |
| Skaņas spiediena līmenis (LpA) | 80 dB(A) |
| Skaņas intensitātes līmenis (LwA) | 91 dB(A) |
| Vibrācijas (slīpēšana) | a_h = 3,5 m/s², K = 1,5 m/s² |
| Vibrācijas (iegriezuma zāģēšana) | a_h = 9,7 m/s², K = 1,5 m/s² |
| Vibrācijas (segmentu zāģēšana) | a_h = 6,0 m/s², K = 1,5 m/s² |
| Vibrācijas (šuvju tīrīšana) | a_h = 8,5 m/s², K = 1,5 m/s² |
| Galvenās funkcijas | Zāģēšana, slīpēšana, skrāpēšana, šuvju tīrīšana, iegriezuma griešana |
| Instrumenta turētājs | SDS (ātra bezinstrumenta maiņa, 12 pozīcijas) |
| Elektroniskā aizsardzība | Elektroniskā šūnu aizsardzība (ECP) pret dziļu izlādi |
| Ātruma priekšatlase | Regulēšanas ritenītis (arī darbības laikā) |
| Akumulatora uzlādes indikators | LED indikators ar 3 zaļām gaismām (nospiežot pogu) |
| Apstrādājami materiāli | Koksne, plastmasa, ģipsis, krāsainie metāli, mīkstas sienas flīzes |
| Iekļautie aksesuāri (atkarībā no versijas) | Zāģa asmens, slīpēšanas disks, abrazīvie slīpēšanas paliktņi, putekļu nosūkšana |
| Apkope | Notīrīt ventilācijas atveres, nomainīt nolietotos filca gredzenus |
| Darba temperatūra | -20 °C līdz +50 °C (uzlāde: 0 °C līdz +45 °C) |
| Atbilstības standarti | EN 60745-1, EN 60745-2-4, direktīvas 2011/65/ES, 2006/42/EK |
Bieži uzdotie jautājumi - GOP 18VEC Professional BOSCH
Lietotāju jautājumi par GOP 18VEC Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Elektriskais instruments PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GOP 18VEC Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GOP 18VEC Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GOP 18VEC Professional BOSCH

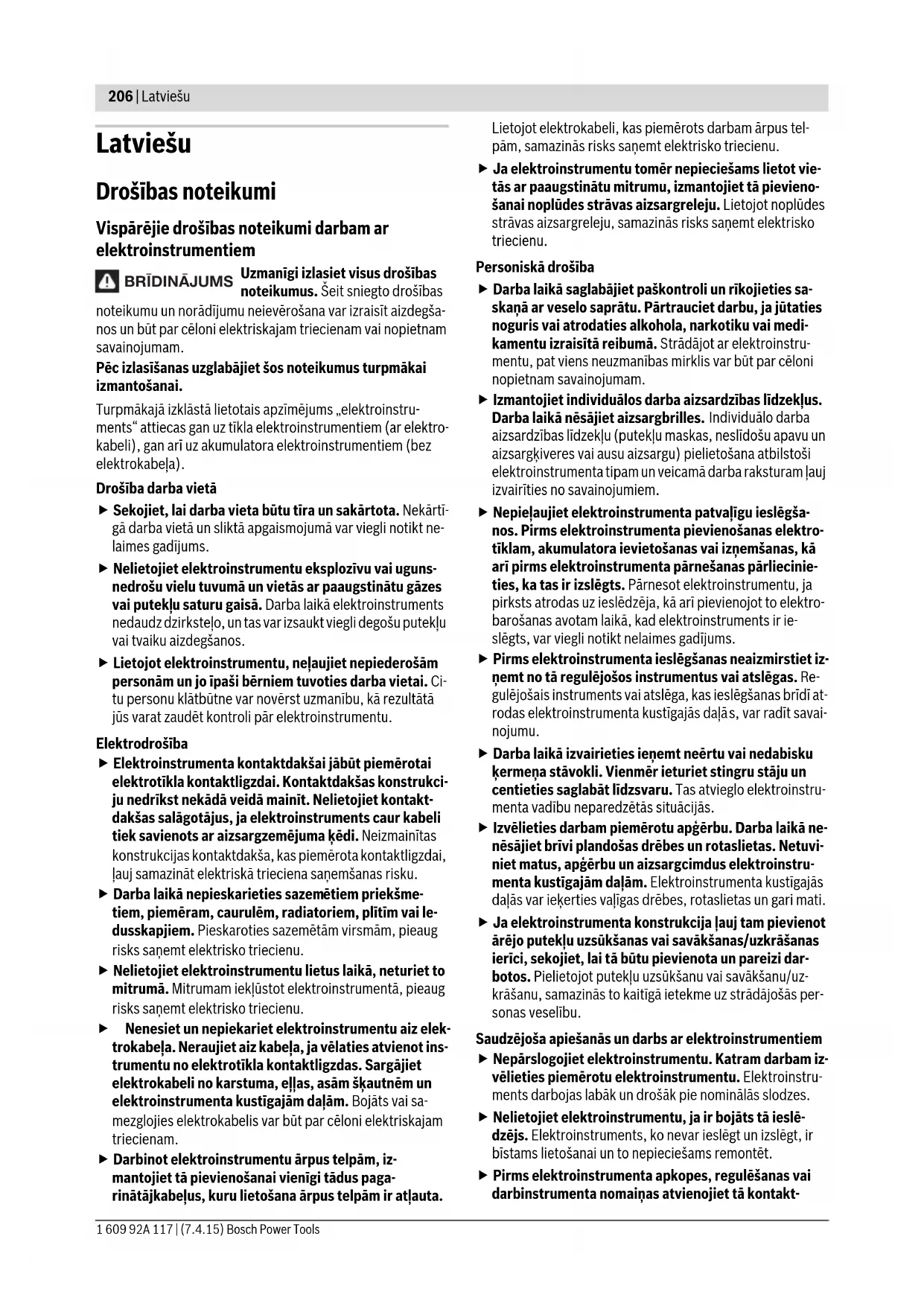

Latviešu ....Lappuse 206
Vispārējie drošības noteikumi darbam ar elektroinstrumentiem
BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības
noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
▶ Nelietojiet elektroinstrumentu eksplozīvu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
▶ Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpaši bērniem tuvoties darba vietai. Ci-tu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jäbüt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontakt-dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
Nenesiet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
▶ Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana ārpus telpām ir atļauta.
Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.
▶ Ja elektroinstrumentu tomër nepieciešams lietot vietās ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Darba laikā saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
▶ Nepieļaujiet elektroinstrumenta patvaļigu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ie-slēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.
Darba laikā izvairieties ieņemt neērtu vai nedabisku kermana stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās.
Izvelieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus elektroinstrumenta kustigajām dalām. Elektroinstrumenta kustigajās dalās var iekerties valīgas drēbes, rotaslietas un gari mati.
▶ Ja elektroinstrumenta konstrukcija āauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-krāšanu, samazinās to kaitīgā ietekme uz strādājošās per-sonas veselību.
Saudzējoša apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
▶ Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontakt-
dakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to pie-mērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselibu.
Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav iespiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funkcionē un pilda tai pare-dzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu sav-laicīgi nomainītas vai remontētas pilnvarotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, papild-piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ṣemot vērā arī konkrētos darba apstākļus un pielietojuma īpatnības. Elektro-instrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.
Saudzējoša apiešanās un darbs ar akumulatora elektro-instrumentiem
- Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz-degšanās.
▶ Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificëts personäls, nomaiņai izmantojot originālās rezerves daļas un piederumus. Tikai tā iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošibas noteikumi akumulatora vibrozāgiem
▶ Veicot darbu, kura laikā darbinstruments var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
▶ Lietojiet elektroinstrumentu vienīgi sausajai slīpēšanai. Ja elektroinstrumentā iekļūst ūdens, pieaug elektriskā trieciena saņemšanas risks.
Uzmanību, paaugstināta ugunsbīstamība! Nepieļaujiet slīpēšanas putekļu un slīpmašīnas sakaršanu. Ik reizi pirms darba pārtraukuma iztukšojiet putekļu maisiņu. Slīpēšanas putekļi, kas uzkrājušies putekļu maisiņa, mikrofiltru konteinerā vai papīra maisiņa (vai arī vakuumsūcēja filtrējošajā maisiņa vai filtrā) zināmos apstākļos var paši no sevis aizdegties. Pašaizdegšanās ziņā īpaši bīstams ir slīpēšanas putekļu maisījums ar lakas, poliuretāna un citu līdzīgu kīmisko vielu paliekām, sevišķi tad, ja putekļi ir sakarsuši ilgstoša darba laikā.
Netuviniet rokas zāgējuma trasei. Neturiet rokas zem zāgējamā priekšmeta. Kermeņa daļu saskaršanās ar zāga asmeni var būt par cēloni savainojumam.
Lietojiet piemērotu metālmeklētāju slēpto pievadliniju atklāšanai vai ari griezieties pē c palīdzības vietējā komunālās saimniecības iestādē. Kontakta rezultātā ar elektrotikla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un centieties ieturēt drošu stāju. Elektroinstrumentu ir drošāk vadīt ar abām rokām.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
▶ Neatveriet akumulatoru. Tas var radit isslēgumu.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var iz-raisīt sprādzienu.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Šādā gadījumā izvēdiniet telpu un, ja jūtaties slikti, griezieties pie ārsta. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Lietojiet akumulatoru tikai kopā ar Bosch elektroinstrumentu. Tikai tā akumulators ir pasargāts no bīstamām pārslodzēm.
▶ Asi priekšmeti, piemēram, nagla vai skrūvgriezis, kā arī ārēja spēka iedarbība var sabojāt akumulatoru. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Darbinstrumenta nomainas laikā uzvelciet aizsargcim-dus. Ilgstoši lietojot elektroinstrumentu, tajā iestiprinātais darbinstruments stipri sakarst.
▶ Nemēginiet apstrādāt samitrinātus materiālus (piemēram, tapetes) vai mitras virsmas. Ja elektroinstrumentā iekļūst ūdens, pieaug elektriskā trieciena saņemšanas risks.
▶ Nesamitriniet apstrādājamās virsmas ar šķidriem šķidinātājiem. Apstrādes laikā virsma sakarst, kā rezultātā var izdalīties indīgi tvaiki.
▶ levērojiet piesardzību, rīkojoties ar elektro-instrumentu, kurā ir iestiprināts skrāpis. Šāds darbins-truments ir loti ass un var izraisīt savainojumus.
Izstrādājuma un tā darbības apraksts
Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas pa-mācība.
Pielietojums
Elektroinstruments ir paredzēts kokmateriālu, plastmasas, ğipša, krāsaino metālu un stiprinājuma elementu (piemēram, nerūdītu naglu vai skavu) zāgēšanai un griešanai. Bez tam tas ir derīgs mīkstu sienas fližu apstrādei, kā arī nelielu virsmu sausai slīpēšanai un apstrādei ar skrāpi. Elektroinstruments ir īpaši noderīgs darbam malu un sienu tuvumā. To drīkst izmantot vienīgi kopā ar Bosch piederumiem.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
1 leslēdzējs
2 Ventilācijas atveres
3 Akumulatora fiksatora taustiņš
4 Svārstību biežuma regulators
5 Akumulators*
6 Akumulatora uzlādes pakāpes indikators*
7 Taustiņš uzlādes pakāpes nolasīšanai*
8 SDS svira darbinstrumenta atbrīvošanai
9 Darbinstrumenta stiprinājums
10 Rokturis (ar izolētu noturvirsmu)
11 legremdējamais zāga asmens*
12 Slīpēšanas pamatne
13 Sliploksne*
14 Filca gredzens putekļu uzsūkšanai*
15 Noturskava puteklu uzsūkšanas ierīcei*
16 Uzsūkšanas iscaurule*
17 Puteklu uzsükšanas ierīce*
18 Uzsūkšanas šljutene*
19 Uzsūkšanas adapters*
*Seit attēlotie vai aprakstītie piederumi neietilpst standarta piegā des komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
Tehniskie parametri
| Akumulatora vibrozāgis | GOP 14,4/18 V-EC | |
| Izstrādājuma numurs | 3 601 HBO 0.. | |
| Nominālais spriegums | V= 14,4/18 | |
| Svārstību biežums brīvgaitā n0 | min.1 | 8000–20000 |
| Svārstību leņķis pa labi/pa kreisi | ° | 1,4 |
| Svars atbilstošiEPTA-Procedure 01/2003 | kg 1,7/1,7* | |
| Pielaujamā apkārtējā gaisatemperatūra-u z l ādes laikā-d a r b ības laikā** unuzglabāšanas laikā | °C | 0...+45 |
| °C | -20...+50 | |
| leteicamie akumulatori | GBA 14,4V ...GBA 18V ... | |
| leteicamā uzlādes ierīce | AL 18..GAL 3680 | |
* atkaribā no izmantojamā akumulatora
** Samazināta jauda pie temperatūras <0 °C
Tehniskie parametri ir noteikti, izmantojot akumulatoru no piegādes komplekta.
Informācija par troksni un vibrāciju
Trokšna parametru vērtības ir noteiktas atbilstoši EN 60745-2-4.
Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā trokš- na parametru tipiskās vērtības ir šādas: trokšna spiediena limenis 80 dB(A); trokšna jaudas limenis 91 dB(A). Izkliede K = 3 dB.
Nēsājiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība aₕ (vektoru summa trijos virzienos) un izkliede K ir noteikta atbilstoši standartam EN 60745-2-4:
slīpēšana: a_h=3,5m/s^2, K=1,5m/s^2 ,
zāgēšana ar iegremdējamo zāga asmeni: a_h=9,7 m/s^2 , K=1,5m/ s^2 ,
zāgēšana ar segmentveida zāga asmeni: a_h=6,0m/s^2 , K=1,5m/ s^2 ,
apstrāde ar skrāpi: a_h=8,5m/s^2, K=1,5m/s^2 .
Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tomēr tiek izmantots citiem pielietojuma veidiem, kopā ar citādiem piederumiem vai kopā ar atškirīgiem darb-instrumentiem, kā arī tad, ja tas nav pietiekošā apjomā apkal-pots, instrumenta radītais vibrācijas līmenis var atškirties no šeit norādītās vērtības. Tas var būtiski palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-
ments ir izslėgts vai arī darbojas, taču faktiski netiek izman- tots paredzētā darba veikšanai. Tas var būtiski samazināt vib- rācijas radīto papildu slodzi zināmam darba laika posmam. Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novēr- siet roku atdzišanu un pareizi plānojiet darbu.
Atbilstības deklarācija
Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie parametri“ aprakstītais izstrādājums atbilst visiem direktīvās 2011/65/ES, kā arī līdz 2016. gada 19. aprīlim direktīvā 2004/108/EK un no 2016. gada 20. aprīļa direktīvās 2014/30/ES, 2006/42/EK un to labojumos ietvertajiem saistošajiem noteikumiem, kā arī šādiem standartiem: EN 60745-1, EN 60745-2-4.
Tehniskä lieta (2006/42/EK) no: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
- Izmantojiet vienīgi sadaļā “Tehniskie parametri” norādīto uzlādes ierīci. Vienīgi šī uzlādes ierīce ir piemērota jū-su elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.
Piezime. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.
Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.
Akumulatora iznemšana
Akumulatoram 5 ir divu pakāpju fiksators, kas ľauj novērst tā izkrišanu, nejauši nospiežot akumulatora fiksējošo taustinu 3. Laikā, kad akumulators ir ievietots elektroinstrumentā, to notur vietā atspere.
Lai iznemtu akumulatoru 5, nospiediet fiksatora taustinu 3 un izvelciet akumulatoru no elektroinstrumenta virzienä uz aizmuguri. Nelietojiet šim nolükam pärak lielu spēku.
Akumulatora uzlādes pakāpes indikators
Akumulatora uzlādes pakāpes indikatora 6 trīs zaļās mirdzdiodes ľauj noteikt akumulatora 5 uzlādes pakāpi. Vadoties no drošības apsvērumiem, akumulatora uzlādes pakāpi iespējams nolasīt tikai laikā, kad elektroinstruments nedarbojas.
Lai nolasītu akumulatora uzlādes pakāpi, nospiediet taustiņu 7. Tas iespējams ari tad, ja akumulators 5 neatrodas instrumentā.
Mirdzdiode Akumulatora ietilpība
| Pastāvīgi deg 3 mirdzdiodes | ≥2/3 |
| Pastāvīgi deg 2 mirdzdiodes | ≥1/3 |
| Pastāvīgi deg 1 mirdzdiode <1/3 | |
| Mirgo 1 mirdzdiode Rezerve | |
Ja pēc taustiņa 7 nospiešanas neiedegas neviena no indikatora mirdzdiodēm, akumulators ir bojāts un to nepieciešams no mainīt.
Darbinstrumenta nomaina
▶ Pirms jebkura darba ar elektroinstrumentu (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā ari pirms transportēšanas vai uzglabāšanas izņemiet no tā akumulatoru. Nejauša ieslēdzēja nospiešana var izraisīt savainojumu.
▶ Nomainot darbinstrumentu, uzvelciet aizsargcimdus. Pieskaršanās nomaināmajiem darbinstrumentiem var izraisīt savainojumus.
Darbinstrumenta izvěle
| Darbinstruments Materiāls | ||
 | Oglekļa tērauda segmentveida zāga asmens kokam* | Koka materiāli, plastmasa |
| Bimetāla seg-mentveida zāga asmens* | Koka materiāli, plastmasa, krāsainie metāli | |
 | Oglekļa tērauda iegremdējamais zāga asmens kokam* | Koka materiāli, plastmasa, ĝipsis un citi mīksti materiāli |
| Bimetāla iegrem-dējamais zāga as-mens metālam* | Metāls (piemēram, nerūdītas naglas, skrūves, nelieli pro-fili), krāsainie metāli | |
| Bimetāla iegrem-dējamais zāga as-mens kokam un metālam* | Koks, metāls, krāsai-nie metāli | |
 | Cietmetāla rievo-tais segment-veida zāga as-mens* | Cementa salaidumi, mīkstas sienas fli-zes, plastmasa ar stiklšķiedras stiegrojumu un citi abrazīvi materiāli |
 | Cietmetāla rievo-tā deltveida plāksne* | |
* Papildpiederums; pilna informācija par piederumiem ir sniegta Bosch piederumu katalogā.
| Darbinstruments Materiāls | ||
 | Skrāpis, cietais* | Paklāju materiāli, segumi |
 | Skrāpis, lokanais* | Silikons un citi elastīgi materiāli |
 | Slīpēšanas pa-matne sērijas Delta 93 mm slīp-loksnēm* | Atkarībā no slīploks-nes |
| * Papildpiederums; pilna informācija par piederumiem ir sniegta Bosch piederumu katalogā. | ||
Darbinstrumentu iestiprināšana vai nomaiņa
Ja nepieciešams, iznemiet no elektroinstrumenta tajā iestiprināto darbinstrumentu.
Šim nolūkam līdz galam (bet ne tālāk) atveriet SDS turētāja sviru 8 un izņemiet darbinstrumentu.
Novietojiet iestiprināmo darbinstrumentu (piemēram, ie-gremdējamo zāga asmeni 11) uz darbinstrumenta turētāja 9 tā, lai tā izliekums būtu vērsts lejup (skatīt attēlu grafiskajā lappusē, darbinstrumenta apzīmējumam jābūt izlasāmam tā augšpusē).
Pagrieziet iestiprināmo darbinstrumentu stāvoklī, kas vislabāk atbilst veicamā darba raksturam, un laujiet tam fiksēties uz darbinstrumenta turētāja 9 izcilņiem. Darbinstrumentu var nostiprināt divpadsmit dažādos stāvokļos.
Aizveriet SDS turētāja sviru 8, līdz tā pieskaras elektroinstrumenta korpusam.
▶ Pārbaudiet, vai darbinstruments ir stingri iestiprināts. Nepareizi vai nepietiekoši stingri iestiprināts darbinstruments darba laikā var klūt valīgs un izkrist, radot savainojumus.
Sliploksnes noņemšana no slīpēšanas pamatnes vai nomaina
Slīpēšanas pamatne 12 ir pārklāta ar mikroāku materiālu, kas ľauj uz tās ātri un vienkārši nostiprināt slīploksnes ar mikroāku pārklājumu.
Ar vieglu sitienu attīriet slīpēšanas pamatnes 12 pārklājumu no putekļiem pirms slīploksnes 13 iestiprināšanas, šādi panā-kot optimālu satveri.
Novietojiet slīploksni 13 ar vienu tās pusi uz slīpēšanas pamatnes 12 un stingri piespiediet, panākot, lai slīploksne cieši piegultu pamatnei.
Lai nodrošinātu optimālu putekļu uzsūkšanu, sekojiet, lai putekļu aizvadišanas atvērumi slīploksnē sakristu ar urbumiem slīpēšanas pamatnē.
Lai noņemtu slīploksni 13, satveriet to aiz viena stūra un atraujiet no slīpēšanas pamatnes 12.
Kopā ar elektroinstrumentu var lietot visas sērijas Delta 93 mm sliploksnes, kā arī pulēšanas un tīrīšanas filcu.
Citi slīpēšanas darbinstrumenti, piemēram, ar pārklājumu no neaustā materiāla vai pulēšanas filca, ir iestiprināmi līdzīgi, kā slīpēšanas pamatne.
Sliplokšnu izvēle
Lietotājam ir iespējams izvēlēties dažādu šķirņu slīploksnes, atkarībā no apstrādājamā materiāla un vēlamā virsmas apstrādes ātruma.
| Slīploksne | Materiāls | Pielietojums | Graudainība | |
 | - Dažādi kokmateriāli (pie-mēram, ciets koks, mīksts koks, skaidu plāksnes un celtniecības plāksnes)- M e t āls | Priekšslīpēšanai, piemēram, raupju, neēvelētu siju un dēļu apstrādei | rupja 40 | 60 |
| Plakanu virsmu slīpēšanai un nelielu nelīdzenumu nogludi-nāšanai | vidcja 80 | 100120 | ||
| Koka galīgajai noslīpēšanai un smalkajai slīpēšanai | smalka 180 | 240320400 | ||
 | - K r āsa- L a k a- Pildviela- Š p a k t e Īmasa | Krāsas noslīpēšanai | rupja 40 | 60 |
| Krāsas pamatslāņa noslīpēšanai (piemēram, otas vilcienu pēdu un krāsas pilienu nolidzināšanai) | vidcja 80 | 100120 | ||
| Gruntējuma slāņu galīgajai noslīpēšanai pirms lakošanas | smalka 180 | 240320400 |
Puteklu un skaidu uzsūkšana
▶ Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas ceļu sa-slimšanu elektroinstrumenta lietotājam vai darba vietai tu-vumā esošajām personām.
Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jäbüt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Pievienošana puteklsūcējam (attēls A)
Veicot slīpēšanu, vienmēr nostipriniet uz elektroinstrumenta putekļu uzsūkšanas ierīci.
Lai nostiprinātu putekļu uzsūkšanas ierīci 17 (papildpiederums), izņemiet nomaināmo darbinstrumentu.
Ja nepieciešams, savienojiet putekļu uzsūkšanas ierīces 17 daļas, kā parādīts attēlā. Novietojiet samontēto putekļu uzsūkšanas ierīci uz darbinstrumenta turētāja 9. Pagrieziet putekļu uzsūkšanas ierīci tā, lai tās izcilņi fiksētos atbilstošajos elektroinstrumenta korpusa izgriezumos.
Nostipriniet putekļu uzsūkšanas ierīci uz elektroinstrumenta ar noturskavas 15 palīdzību, kā parādīts attēlā.
Sekojiet, lai filca gredzens 14 nebūtu bojāts un cieši piespies- tos slīpēšanas pamatnei 12. Ja filca gredzens ir bojāts, neka- vējoties to nomainiet.
Atkaribā no putekļu uzsūkšanas šļūtenes 18 (papildpiederums) konstrukcijas, pievienojiet to tieši putekļu uzsūkšanas kanāla izvadatverei 16 vai arī nogrieziet veco šļūtenes uzgali, uzskrūvējiet uz šļūtenes gala uzsūkšanas adapteru 19 (papildpiederums) un tad pievienojiet adapteru putekļu uzsūkšanas kanāla izvadatverei 16. Pievienojiet putekļu uzsūkšanas šļūtenes 18 otru galu putekļsūcējam (papildpiederums). Pārskats par iespējām pievienot elektroinstrumentu dažāda tipa putekļsūcējiem ir sniegts šīs pamācības beigās.
Puteklsūcējam jābūt piemērotam apstrādājamā materiāla pu- tekļu uzsūkšanai.
Veselibai īpaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus putekļsūcējus.
Lietošana
Uzsākot lietošanu
Akumulatora ievietošana
Lietojiet tikai originālos Bosch litija-jonu akumulatorus, kuru spriegums atbilst uz elektroinstrumenta markejuma plaksnītes norādītajai vērtībai. Citu akumulatoru lietošana var būt par cēloni savainojumiem vai izraisīt aizdegšanos.
Piezime. Ja elektroinstrumenta darbināšanai tiek izmantoti nepiemēroti akumulatori, tas var būt par cēloni traucējumiem elektroinstrumenta darbībā vai izraisīt tā sabojāšanos.
No aizmugures iebīdiet uzlādētu akumulatoru 5 elektroinstrumenta korpusa pamatnē. Līdz galam iespiediet akumulatoru korpusa pamatnē, līdz vairs nav redzamas sarkanās svītras un akumulators ir droši fiksējies.
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, pabīdiet ieslēdzēju 1 uz priekšu, līdz kļūst redzams apzīmējums „I“.
Lai izslēgtu elektroinstrumentu, pārvietojiet ieslēdzēju 1 atpakal, līdz klūst redzams apzīmējums „0“.
Lai taupītu energiju, ieslēdziet elektroinstrumentu tikai tad, kad tas tiek lietots.
Litija-jonu akumulatorā ir pielietota elektroniskā elementu aizsardzība („Electronic Cell Protection [ECP]“), kas to pasargā no dzilās izlādes. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu; šādā gadījumā darbinstruments pārtrauc kustēties.
Piezime. Ja elektroinstruments automatiski izslēdzas izlādēta vai pārkarsuša akumulatora dēļ, izslēdziet elektroinstrumentu ar ieslēdzēja 1 palīdzību. Pirms elektroinstrumenta ieslēgšanas uzlādējiet akumulatoru vai laujiet tam atdzist. Pretējā gadījumā akumulators var tikt bojāts.
Svārstību biežuma regulēšana
Ar svārstību biežuma regulatoru 4 var iestādīt vēlamo svārstību biežumu (tas iespējams arī elektroinstrumenta darbības laikā).
Optimālais svārstību biežums ir atkarīgs no apstrādājamā materiāla un darba apstākliem, un to ieteicams noteikt praktisku mēginājumu ceļā.
Norādījumi darbam
▶ Pirms jebkura darba ar elektroinstrumentu (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā arī pirms transportēšanas vai uzglabāšanas izņemiet no tā akumulatoru. Nejauša ieslēdzēja nospiešana var izraisīt savainojumu.
▶ Pirms elektroinstrumenta novietošanas nogaidiet, līdz apstājas tā kustigās daļas.
Piezime. Darba laikā nenosedziet elektroinstrumenta ventilācijas atveres 2, jo tas saīsina elektroinstrumenta kalpošanas laiku.
Darbības princips
Piedziņas mehānisms liek darbinstrumentam svārstīties līdz 20 000 reizēm minūtē turp un atpakal 2,8° lenķī. Tas Įauj precīzi strādāt arī šaurā telpā.
Strādājiet, izdarot uz elektroinstrumentu nelielu un pastāvīgu spiedienu, jo pretējā gadījumā samazinās tā darbspēja un var ie-strēgt darbinstruments.
Darba laikā pārvietojiet elektroinstrumentu uz priekšu un atpakal, jo šādā gadījumā tā darbinstruments mazāk karst un retāk iestrēgst.
Zāgēšana
Lietojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negatīvi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
Zāgējot vieglos būvmateriālus, ievērojiet šo materiālu ražotājfirmu sniegtos norādījumus un ieteikumus.
Zāgēšanas paņēmienu ar asmens iegremdēšanu drīkst pielietot tikai mīkstu materiālu, piemēram, koksnes, sausā apmetuma u. c. zāgēšanai!
Pirms koka, skaidu plākšņu, būvmateriālu u. t. t. zāgēšanas ar zāga asmeņiem no oglekļa tērauda pārliecinieties, ka šie materiāli nesatur tādus svešķermeņus, kā naglas, skrūves u.c. Vajadzī bas gadījumā izņemiet šos priekšmetus vai lieto- jiet bimetāla zāga asmeņus.
Griešana
Piezime. Griežot sienas flizes, nemiet vērā, ka darbinstrumenti, tos ilgstoši lietojot, ir pakļauti stiprai dilšanai.
Slīpēšana
Noslīpēšanas ātrums un virsmas apstrādes kvalitāte ir atkarīga galvenokārt no izvēlētās slīpēšanas loksnes, no izvēlētā svārstību biežuma un no spiediena uz apstrādājamo virsmu. Vienīgi nevainojamas kvalitātes slīplokšņu lietošana spēj nodrošināt augstu slīpēšanas ražību, vienlaikus saudzējot elektroinstrumentu.
Lai palielinātu slīplokšņu kalpošanas laiku, ieturiet mērenu, pastāvīgu spiedienu uz apstrādājamo virsmu.
Pārlieku liels spiediens uz apstrādājamo virsmu nenodrošina augstu slīpēšanas ražību, bet gan izsauc elektroinstrumenta un slīploksnes priekšlaicīgu nolietošanos.
Lai precīzi noslīpētu stūrus, malas un virsmu grūti pieejamās vietās, apstrādei iespējams izmantot tikai slīpēšanas pamatnes stūri vai malu.
Veicot selektīvu slīpēšanu atseviškās virsmas vietās, slīploksne var stipri sakarst. Šādā gadījumā samaziniet svārstību biežumu un spiedienu uz apstrādājamo virsmu un regulāri dzesējiet slīploksni.
Neizmantojiet citu materiālu apstrādei slīploksni, kas lietota metāla slīpēšanai.
Lietojiet vienīgi originālos slīpēšanas piederumus, kas ražoti firmā Bosch.
Veicot slīpēšanu, vienmēr nostipriniet uz elektroinstrumenta putekļu uzsūkšanas ierīci.
Apstrāde ar skrāpi
Veicot virsmu apstrādi ar skrāpi, izvēlieties lielu svārstību biežumu.
Apstrādājiet mīkstu materiālu (piemēram, koku), turot elektroinstrumentu tuvu apstrādājamā priekšmeta virsmai un izdarot uz to nelielu spiedienu. Pretējā gadījumā skrāpis var sabojāt attīrāmo materiālu.
Termoatkarīga aizsardzība pret pārslodzi
Darbinot elektroinstrumentu paredzētajā veidā, to nevar pār slogot. Taču pie paaugstinātas slodzes, kā arī gadījumā, ja akumulatora temperatūra ir ārpus pieļaujamo vērtību robežām, elektroinstrumenta darbības ātrums samazinās vai arī tas atslēdzas. Ja elektroinstruments darbojas ar samazinātu ātrumu, tad, akumulatora temperatūrai atgriežoties pieļaujamo vērtību robežās vai samazinoties slodzei, tas atsāk darboties ar pilnu ātrumu. Ja elektroinstruments ir automatiski atslēdzies, izslēdziet to, nogaidiet, līdz akumulators ir atdzisis, un tad no jauna ieslēdziet elektroinstrumentu.
Pareiza apiešanās ar akumulatoru
Sargājiet akumulatoru no mitruma un ūdens.
Uzglabājiet akumulatoru tikai pie temperatūras no – 20 °C līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugsti-nātu temperatūru, piemēram, automašīnas salonā.
Ja manāmi samazinās izstrādājuma darbības laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
levērojet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Apkalpošana un apkope
Apkalpošana un tirišana
▶ Pirms jebkura darba ar elektroinstrumentu (piemēram, pirms apkalpošanas, darbinstrumenta nomaiņas utt.), kā arī pirms transportēšanas vai uzglabāšanas izņemiet no tā akumulatoru. Nejauša ieslēdzēja nospiešana var izraisīt savainojumu.
▶ Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.
Regulāri tīriet rievotos darbinstrumentus (papildpiederumi) ar stieplu suku.
Klientu konsultāciju dienests un konsultācijas par lietošanu
Klientu konsultāciju dienesta darbiniekī atbildēs uz Jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par rezerves daļu iegādi. Izklājuma zīmējumus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis-labākajā veidā, sniedzot atbildes uz jautājumiem par mūsu iz-strādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Dzelzavas ielā 120 S
LV-1021 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Transportēšana
Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.
Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gai-sa transporta vai citu transporta aģentūru starpniecību), jāie-vēro īpaši sūtijuma iesainošanas un markēšanas noteikumi.
Tāpēc sūtījumu sagatavošanas laikā jāpieaicina kravu pārva-dāšanas speciālists.
Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos.
Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai ES valstim
Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Akumulatori un baterijas
Lūdzam ievērot sadaļā „Transportēšana“ (lappuse 213) sniegtos norādījumus.
Tiesības uz izmainām tiek saglabātas.
