| Тип продукту | Бездротовий осцилюючий мультитул (різак-шліфувальник) |
| Бренд | Bosch |
| Модель | GOP 18VEC Professional |
| Номінальна напруга | 14,4 В / 18 В (залежно від акумулятора) |
| Швидкість без навантаження | 8 000 – 20 000 об/хв |
| Кут осциляції | 1,4° вліво/вправо |
| Вага (згідно EPTA 01/2003) | 1,7 кг (залежно від акумулятора) |
| Типи сумісних акумуляторів | Bosch GBA 14,4В… / GBA 18В… (літій-іонні) |
| Рекомендовані зарядні пристрої | AL 18.. / GAL 3680 |
| Рівень звукового тиску (LpA) | 80 дБ(A) |
| Рівень звукової потужності (LwA) | 91 дБ(A) |
| Вібрація (шліфування) | a_h = 3,5 м/с², K = 1,5 м/с² |
| Вібрація (заглибне пиляння) | a_h = 9,7 м/с², K = 1,5 м/с² |
| Вібрація (сегментне пиляння) | a_h = 6,0 м/с², K = 1,5 м/с² |
| Вібрація (видалення швів) | a_h = 8,5 м/с², K = 1,5 м/с² |
| Основні функції | Пиляння, шліфування, зіскоблювання, видалення швів, заглибне різання |
| Затискний патрон | SDS (швидка зміна без інструмента, 12 позицій) |
| Електронний захист | Electronic Cell Protection (ECP) від глибокого розряду |
| Попередній вибір швидкості | Регулятор (навіть під час роботи) |
| Індикатор заряду акумулятора | Зелений світлодіодний індикатор з 3 діодами (натискання кнопки) |
| Оброблювані матеріали | Дерево, пластик, гіпс, кольорові метали, м'яка плитка |
| Включені аксесуари (залежно від версії) | Пиляльний ніж, шліфувальна пластина, абразивні листи, пиловідсмоктування |
| Технічне обслуговування | Очищати вентиляційні отвори, замінювати зношені фетрові кільця |
| Робоча температура | -20 °C до +50 °C (заряджання: 0 °C до +45 °C) |
| Стандарти відповідності | EN 60745-1, EN 60745-2-4, директиви 2011/65/ЄС, 2006/42/ЄС |
Часті запитання - GOP 18VEC Professional BOSCH
Питання користувачів про GOP 18VEC Professional BOSCH
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Електроінструмент у форматі PDF безкоштовно! Знайдіть свій посібник GOP 18VEC Professional - BOSCH і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. GOP 18VEC Professional бренду BOSCH.
ПОСІБНИК КОРИСТУВАЧА GOP 18VEC Professional BOSCH
ик Оригінальна інструкція з
експлуатації

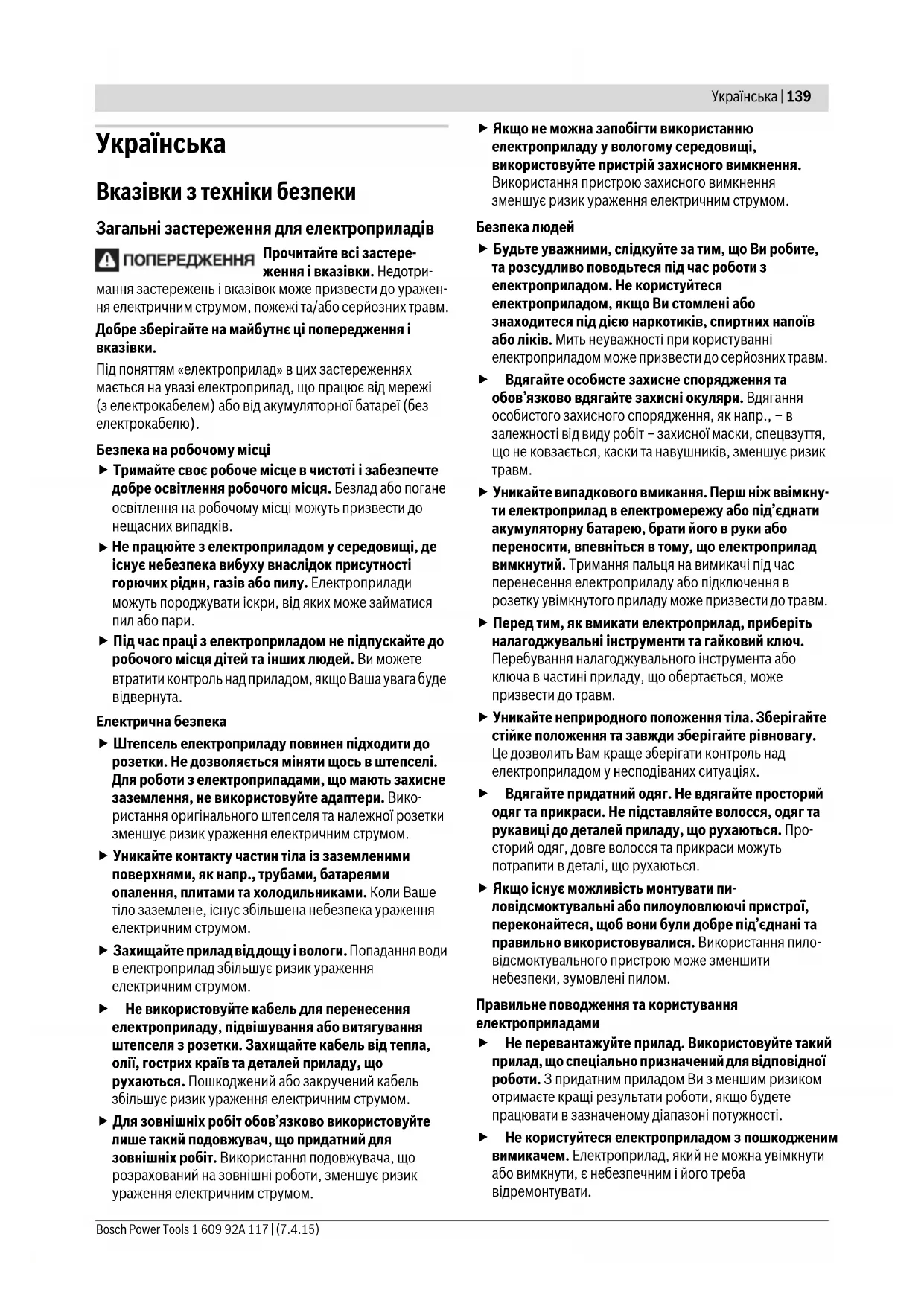

Українська....Сторінка 139
Вказівки з техніки безпеки
Загальні застереження для електроприладів
ПОПЕРЕДЖЕННЯ
Прочитайте всі застере- ження і вказівки. Недотри-
мання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
Добре зберігайте на майбутнє ці попередження і вказівки.
Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).
Безпека на робочому місці
- Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
▶ Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
▶ Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.
Електрична безпека
▶ Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
- Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
▶ Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.
Безпека людей
▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
▶ Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
Правильне поводження та користування електроприладами
Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Тримайте різаль■■струменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т. і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.
Правильне поводження та користування приладами, що працюють на акумуляторних батареях
Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
▶ Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
Сервіс
Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.
Вказівки з техніки безпеки для багатофункціональних акумуляторних різаків
▶ При роботах, коли робочий інструмент може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до ураження електричним струмом.
▶ Застосовуйте електроприлад лише для шліфування без охолодження. Потрапляння води в електроприлад збільшує ризик ураження електричним струмом.
Увага: Небезпека пожежі! Запобігайте перегріванню шліфованої поверхні і шліфувальної машини. Перед перервою в роботі завжди спорожнюйте пилозбірний контейнер. Пил від шліфування, що зібрався в пилозбірному мішечку, мікрофільтрі, паперовому мішечку (або у фільтрувальному мішечку/фільтрі пилососа) може за несприятливих умов, як напр., від іскри при шліфувальнні металу, самозайматися. Особливо така небезпека існує при змішуванні пилу від шліфуванні з залишками лакофарбового покриття, поліуретану або інших хімічних речовин, коли шліфована поверхня нагрілася внаслідок тривалої роботи.
▶ Не підставляйте руки в зону розпилювання. Не беріться рукою під оброблюваною деталлю. Контакт з пилковим полотном чреватий пораненням.
▶ Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання.
Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
▶ Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад.
Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
▶ Використовуйте акумулятор лише з Вашим електроприладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.
Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.
▶ При заміні робочого інструмента обов'язково надівайте захисні рукавиці. При тривалій роботі робочий інструмент нагрівається.
▶ Не шабруйте вологі матеріали (напр., шпалери) та не робіть цього на вологій поверхні. Потрапляння води в електроприлад збільшує ризик ураження електричним струмом.
▶ Обробляйте оброблювану поверхню рідинами, що не містять розчинників. Через нагрівання матеріалів при шабруванні можуть виникати отруйні пари.
▶ Будьте особливо обережні при поводженні з шабером. Робочий інструмент дуже гострий, існує небезпека поранення.
Опис продукту і послуг
Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.
Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.
Призначення приладу
Електроінструмент призначений для розпилювання і розрізання деревини, пластмаси, гіпсу, кольорових металів і кріпильних елементів (напр., незагартованих цвяхів, закріпок). Він також придатний для обробки м'яких настінних кахлів, а також сухого шліфування і шабрування невеликих поверхонь. Він особливо придатний для роботи понад краєм та врівень з краєм. Застосовуйте при роботі з електроприладом лише приладдя Bosch.
Зображені компоненти
Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.
1 Вимикач
2 Вентиляційні щілини
3 Кнопка розблокування акумуляторної батареї
4 Коліщатко для встановлення частоти коливань
5 Акумуляторна батарея*
6 Індикатор зарядженості акумуляторної батареї*
7 Кнопка індикатора зарядженості акумуляторної батареї*
8 Важіль SDS для розблокування робочого інструмента
9 Патрон
10 Рукоятка (з ізольованою поверхнею)
11 Врізне пилкове полотно*
12 Шліфувальна плита
13 Шліфувальна шкурка*
14 П овстяне кільце відсмоктувального пристрою*
15 Затискна дужка відсмоктувального пристрою*
17 Відсмоктувальний пристрій*
18 Відсмоктувальний шланг*
19 Відсмоктувальний адаптер*
*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.
Технічні дані
| Акумуляторний універсальний різак Multi-Cutter | GOP 14,4/18 V-EC | |
| Товарний номер | 3 601 HBO 0.. | |
| Ном. напруга | B= 14,4/18 | |
| Швидкість обертів на холостому ходу n_0 | хвил. ^-1 | 8000–20000 |
| Кут осциляції ліворуч/ праворуч | ° | 1,4 |
| Вага відповідно до EPTA-Procedure 01/2003 | кг 1,7/1,7* | |
| Допустима температура навколишнього середовища – при заряджанні | °C | 0...+45 |
| – при експлуатації** і при зберіганні | °C | –20...+50 |
| Рекомендовані акумулятори | GBA 14,4V ...GBA 18V ... | |
| Рекомендовані зарядні пристрої | AL 18..GAL 3680 | |
| *в залежності від використовуваної акумуляторної батареї **Обмежена потужність при температурах <0 °C | ||
| Технічні дані визначені з акумуляторною батареєю, що входить в обсяг поставки. | ||
Інформація щодо шуму і вібрації
Значення звукової емісії отримані відповідно до EN 60745-2-4.
Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 80 дБ(А); звукова потужність 91 дБ(А). Похибка K = 3 дБ.
Вдягайте навушники!
Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745-2-4:
Шліфування: a_h=3,5m/c^2, K=1,5m/c^2 ,
розпилювання врізним пилковим полотном: a_h=9,7 m/c^2 , K=1,5m/c²,
розпилювання сегментним пиляльним диском:
a_h=6,0m/c^2,K=1,5m/c^2
шабрування: a_h=8,5m/c^2, K=1,5m/c^2 .
Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження.
Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати.
Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.
Заява про відповідність
Ми заявляємо під нашу одноособову відповідальність, що описаний у розділі «Технічні дані» продукт відповідає усім відповідним положенням Директив 2011/65/EU, до 19 квітня 2016: 2004/108/EC, починаючи з 20 квітня 2016: 2014/30/EU, 2006/42/EC, включаючи їх зміни, а також наступним нормам: EN 60745-1, EN 60745-2-4.
Технічна документація (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Заряджання акумуляторної батареї
▶ Використовуйте лише зарядні пристрої, що зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.
Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.
Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс.
Переривання процесу заряджання не пошкоджує акумулятор.
Виймання акумулятора
В акумуляторі 5 передбачені два ступені блокування, покликані запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора 3. Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині.
Щоб вийняти акумуляторну батарею 5, натисніть на кнопку розблокування 3 та витягніть акумуляторну батарею з електроприладу, потягнувши її назад. Не застосовуйте при цьому силу.
Індикатор зарядженості акумуляторної батареї
Три зелені світлодіоди індикатора зарядженості акумуляторної батареї 6 показують ступінь зарядженості акумулятора 5. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроприладі.
Натисніть кнопку 7, щоб перевірити ступінь зарядженості акумуляторної батареї. Це можна зробити і тоді, коли акумуляторна батарея 5 витягнута з електроприладу.
| Світлодіоди | Ємність |
| Свічення 3-х зелених | ≥ 2/3 |
| Свічення 2-х зелених | ≥ 1/3 |
| Свічення 1-го зеленого < 1/3 | |
| Мигання 1-го зеленого резерв |
Якщо після натискання на кнопку 7 ні один світлодіод не загоряється, акумулятор вийшов з ладу і його треба поміняти.
Заміна робочого інструмента
▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення.
▶ При заміні робочого інструмента обов'язково надівайте захисні рукавиці. Торкання до робочих інструментів несе в собі небезпеку поранення.
Вибір робочого інструмента
| Робочий інструмент | Матеріал | |
 | Сегментний пиляльний диск з високо-вуглецевої інструментальної сталі (HCS) для деревини* | Деревина, пластмаса |
| Біметалевий сегментний пиляльний диск* | Деревина, пластмаса, кольорові метали | |
 | Врізні пилкові полотна з високовуглецевої інструментальної сталі (HCS) для деревини* | Деревина, пластмаса, гіпс та інші м'які матеріали |
| Врізні біметалеві пилкові полотна для металу* | Метал (напр., незагартовані цвяхи, гвинти, невеликі профілі), кольорові метали | |
| Врізні біметалеве пилкове полотно для деревини та металу* | Деревина, метал, кольорові метали | |
 | Твердосплавний рифлений сегментний пиляльний диск* | Цементні шви, м'які настінні кахлі, пластмаса, армова-на скловолокном, та інші абразивні матеріали |
 | Твердосплавна рифлена дельта-плита* | |
 | Шабер, жорсткий* | Килими, покриття |
 | Шабер, гнучкий* | Силікон та інші еластичні матеріали |
 | Шліфувальна плита для абра-зивних шкурок серії Delta 93 мм* | залежить від абра-зивної шкурки |
| * Опціональне приладдя; повний набір приладдя Ви знайдете в асортименті приладдя Bosch. | ||
Монтаж/заміна робочого інструмента
При необхідності зніміть вже монтований робочий інструмент.
Відпустіть для цього важіль SDS 8 до упору (але не далі) і зніміть робочий інструмент.
Встановіть необхідний робочий інструмент (напр., врізне пилкове полотно 11) на патрон 9 таким чином, щоб вигин дивився донизу (див. сторінку з малюнком, позначки на інструменті мають бути видні зверху).
Поверніть робочий інструмент в сприятливе для цієї роботи положення і дайте йому сісти на кулачки патрона 9. Можливі дванадцять положень з інтервалом в 30°.
Затисніть важіль SDS 8, щоб він прилягав до корпусу електроінструменту.
▶ Перевірте робочий інструмент на предмет міцної посадки. Неправильно або погано закріплені робочі інструменти можуть розхитатися під час експлуатації і наразити Вас на небезпеку.
Монтаж/заміна абразивной шкурки на шліфувальній плиті
Шліфувальна плита 12 оздоблена липучками, завдяки чому можна швидко і просто монтувати шліфувальну шкурку, якщо шкурка також оздоблена липучками.
Для оптимального зчеплення, перед тим, як монтувати шліфувальну шкурку 13, вибийте липучку шліфувальної плити 12.
Приставте шліфувальну шкурку 13 рівно до краю шліфувальної плити 12, приложіть шліфувальну шкурку до шліфувальної плити і добре притисніть.
Для забезпечення оптимального відсмоктування пилу простежте, щоб отвори у шліфувальній шкурці збігалися з отворами у шліфувальній плиті.
Щоб зняти шліфувальну шкурку 13, візьміться за один її кінчик і потягніть її від шліфувальної плити 12.
Ви можете використовувати будь-які абразивні шкурки, а також полірувальний і очищувальний фліс серії Delta 93 мм з асортименту приладдя Bosch.
Шліфувальне приладдя, як напр., валяна вовна/поліру- вальна повсть, закріплюється на шліфувальній плиті таким самим чином.
Вибір абразивної шкурки
В залежності від оброблюваного матеріалу і інтенсивності знімання матеріалу з поверхні існують різні шліфувальні шкурки:
| Абразивна шкурка | Матеріал | Використання | Зернистіть |
| best Wood | – Всі матеріали з деревини (напр., тверді породи деревини, м’які породи деревини, деревостружкові плити, будівельні плити)– М е т а л е в і матеріали | Для чорнового шліфування, напр., шершавих, необструганих балок і дощок | груба 4060 |
| Для плоского шліфування і вирівнювання невеликих нерівностей | середня 80100120 | ||
| Для чистового і тонкого шліфування деревини | дрібна 180240320400 | ||
| best Paint | – Фарба– Лак– Наповнювач– Шпатель | Для знімання фарби | груба 4060 |
| Для зачищення грунтовки (напр., для згладжування мазків, крапель фарби і патьоків фарби) | середня 80100120 | ||
| Для кінцевого зачищення грунтовки перед фарбуванням | дрібна 180240320400 |
Відсмоктування пилу/тирси/стружки
▶ Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я.
Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.
- За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
- Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендує ться вдягати респіраторну маску з фільтром класу P2.
Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.
▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.
Під'єднання системи пиловідсмоктування (див.мал.А)
Для шліфування завжди під'єднуйте відсмоктувач пилу.
Щоб монтувати відсмоктувальний пристрій 17 (приладдя), зніміть робочий інструмент.
При необхідності зберіть деталі відсмоктувального пристрою 17, як зображено на малюнку. Встановіть монтований відсмоктувальний пристрій у патрон 9 на
електроприладі. Поверніть відсмоктувальний пристрій таким чином, щоб кулачки відсмоктувального пристрою зайшли у відповідні отвори на корпусі. Закріпіть відсмоктувальний пристрій на електроприладі за допомогою затискної дужки 15, як зображено на малюнку.
Слідкуйте за тим, щоб повстяне кільце 14 не було пошкоджене і щільно прилягало до шліфувальної плити 12. Негайно міняйте пошкоджене повстяне кільце.
Надіньте відсмоктувальний шланг 18 (приладя) в залежності від конструкції прямо на витяжний патрубок 16 або відріжте старий наконечник шланга, накрутіть відсмоктувальний адаптер 19 (приладя) на кінець шланга і надіньте його прямо на витяжний патрубок 16. Під'єднайте відсмоктувальний шланг 18 до пилососа (приладя). Огляд різних пилососів, до яких можна під'єднати прилад, Ви знайдете в кінці цієї інструкції.
Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.
Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.
Робота
Початок роботи
Встромляння акумуляторної батареї
▶ Використовуйте лише оригінальні літієво-іонні акумулятори Bosch з напругою, що відповідає зазначеній на заводській табличці Вашого електроприладу. Використання інших акумуляторних батарей може призводити до травм і небезпеки пожежі.
Вказівка: Експлуатація електроприладу з непридатними для нього акумуляторними батареями може призводити до збоїв у роботі або до пошкодження електроприладу.
Встроміть заряджений акумулятор 5 ззаду в ніжку електроінструменту. Притисніть акумуляторну батарею, щоб вона повністю зайшла у ніжку, тобто щоб червону смужку не було видно і щоб акумуляторна батарея добре зафіксувалася.
Вмикання/вимикання
Щоб увімкнути електроприлад, посуньте вимикач 1 уперед, щоб стало видно символ «І».
Щоб вимкнути електроприлад, посуньте вимикач 1 назад, щоб стало видно символ «0».
З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.
Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою «системи Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається.
Вказівка: Якщо електроприлад автоматично відключається через розряджений або перегрітий акумулятор, вимкніть електроприлад вимикачем 1. Перш, ніж знову вмикати електроприлад, зарядіть акумуляторну батарею або дайте їй охолонути. Інакше акумулятор може пошкодитися.
Встановлення частоти коливань
За допомогою коліщатка для встановлення частоти коливань 4 можна встановлювати частоту коливань також і під час роботи.
Необхідна частота коливань залежить від матеріалу і умов роботи, її можна визначити практичним способом.
Вказівки щодо роботи
▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення.
▶ Перш, ніш покласти електроприлад, зачекайте, поки він не зупиниться.
Вказівка: Не закривайте вентиляційні отвори 2 електроприладу під час роботи, інакше зменшується строк служби електроприладу.
Принцип роботи
Завдяки зворотно-поступальному приводу робочий інструмент робить до 20000 коливань за хвилину на 2,8°. Це дозволяє працювати точно в самих що не найтісніших місцях.
Працюйте з невеликою і рівномірною силою натискування, інакше зменшується продуктивність роботи і можливе заклинення робочого інструмента.
Ведіть електроприладом під час роботи з боку в бік, щоб робочий інструмент не дуже нагрівався і не заклинював.
Розпилювання
▶ Використовуйте лише непошкоджені, бездоганні пилкові полотна. Погнуті або затуплені пилкові полотна можуть переламатися, негативно вплинути на якість розпилу або спричинити рикошет.
▶ При розпилюванні легких будівельних матеріалів зважайте на законодавчі приписи і рекомендації виготовлювача матеріалу.
▶ Iz занурюванням дозволяється розпилювати лише м'які матеріали – такі, як деревина, гіпсокартон тощо!
Перед розпилюванням за домопогою пиляльних дисків/пилкових полотен з високовуглецевої інструментальної сталі (HCS) у деревині, деревостружкових плитах, будівельних матеріалах тощо перевіряйте їх на наявність чужорідних тіл, зокрема, цвяхів, гвинтів і т. п. За необхідністю вийміть чужорідні тіла або використовуйте біметалеві пиляльні диски/пилкові полотна.
Розрізання
Вказівка: При розрізанні настінних кахлів зважайте на те, що при тривалій роботі робочі інструменти сильно зношуються.
Шліфування
Продуктивність роботи і характер шліфованої поверхні істотно залежать від обраної абразивної шкурки, встановленої частоти коливань і сили притискування.
Лише бездоганні шліфувальні шкурки забезпечують високу продуктивність шліфування і бережуть електроприлад.
Щоб шліфувальної шкурки вистачило на довше, слідкуйте за рівномірним натискуванням.
Занадто сильне натискування не підвищує продуктивність шліфування, а лише призводить до скорішого зношення електроприладу і шліфувальної шкурки.
Для точного шліфування кутів, країв і важко доступних місць можлива робота одним лише кінчиком або краєм шліфувальної плити.
При точковому шліфуванні абразивна шкурка може сильно нагріватися. Зменшіть частоту коливань та силу притискування і регулярно охолоджуйте абразивну шкурку.
Не використовуйте шліфувальну шкурку, якою оброблявся метал, для інших матеріалів.
Використовуйте лише оригінальне шліфувальне приладдя Bosch.
Для шліфування завжди під'єднуйте відсмоктувач пилу.
Шабрування
Для шабрування виберіть високу частоту коливань.
Працюйте на м'якій поверхні (напр., деревина) під плоским кутом і не сильно натискаючи. Інакше шпатель може врізатися у поверхню.
Термозапобіжник
При використанні електроінструменту за призначенням його перевантаження не можливе. При великому навантаженні, або перевищенні температурою акумулятора допустимих меж, частота обертів зменшується або електроінструмент вимикається. Якщо частота обертів зменшилася, електроінструмент знову почне працювати з повною частотою обертів лише тоді, коли температура акумулятора досягне допустимого значення, або буде знижене навантаження. Якщо електроінструмент автоматично вимкнувся, вимкніть вимикач, почекайте, поки охолодиться акумулятор, після чого знову увімкніть.
Вказівки щодо оптимального поводження з акумулятором
Захищайте акумулятор від вологи і води.
Зберігайте акумулятор лише при температурі від – 20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.
Зважайте на вказівки щодо видалення.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення.
▶ Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.
Регулярно прочищайте рифлені робочи інструменти (приладдя) дротяною щіткою.
Сервіс та надання консультацій щодо використання продукції
Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:
www.bosch-pt.com
Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.
При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту.
Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.
Україна
ТОВ «Роберт Бош»
Сервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: (044) 4 90 24 07 (багатоканальний)
E-Mail: pt-service.ua@bosch.com
Офіційний сайт: www.bosch-powertools.com.ua
Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
Транспортування
На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм.
При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.
Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.
Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.
Утилізація
Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.
Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!
Лише для країн ЄС:
Відповідно до європейської директиви 2012/19/EU електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.
Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 146.
Можливі зміни.
Қазақша
Тел./факс: 02/ 246 76 10
Mo6.: 070 595 888
