GEBRUIKSAANWIJZING GOP 18VEC Professional BOSCH

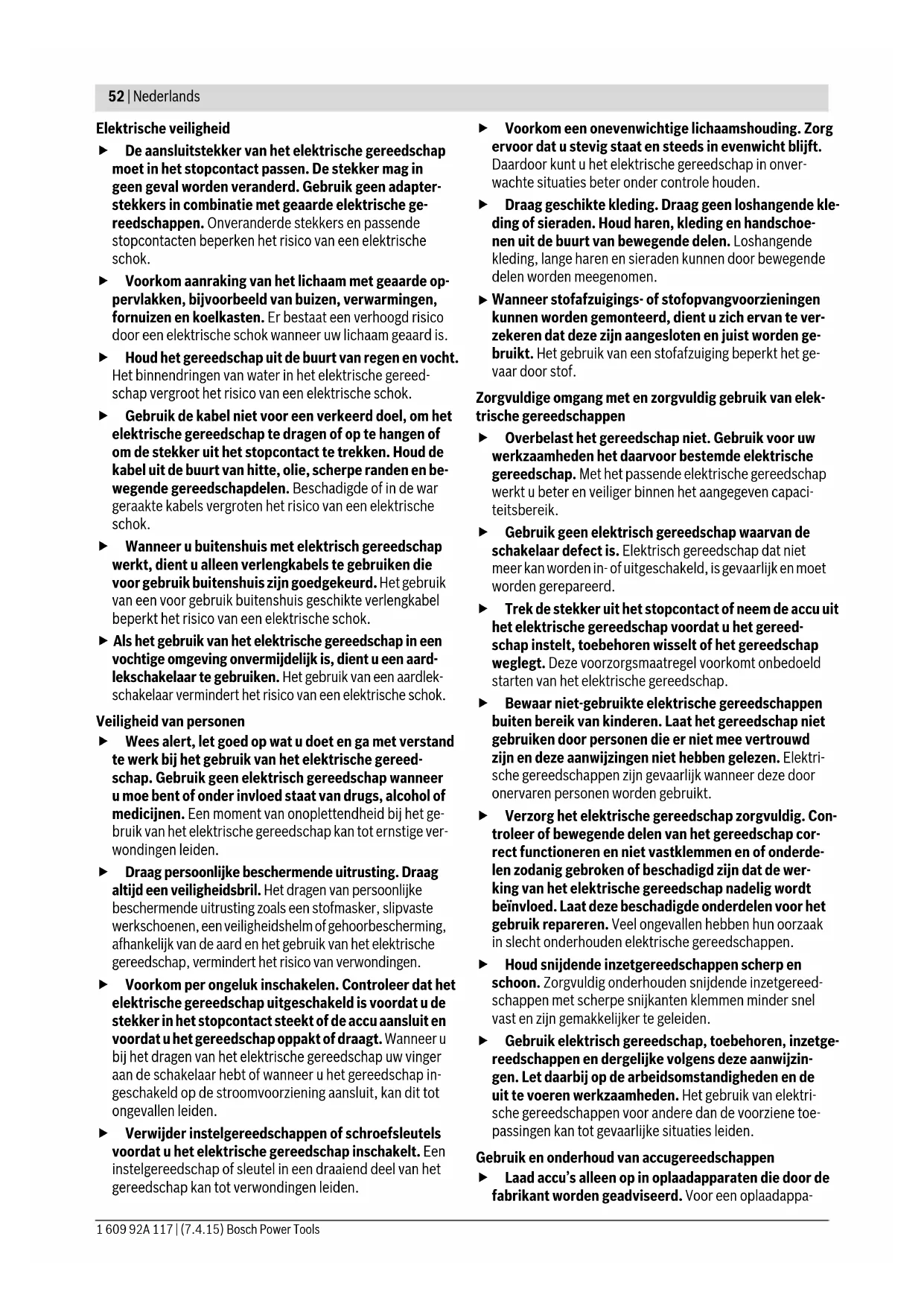

Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elek- trische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaci- teitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereed- schap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektri- sche gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Con- troleer of bewegende delen van het gereedschap cor- rect functioneren en niet vastklemmen en of onderde- len zodanig gebroken of beschadigd zijn dat de wer- king van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. Gebruik en onderhoud van accugereedschappen Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappa- OBJ_BUCH-1808-002.book Page 52 Tuesday, April 7, 2015 4:33 PMNederlands | 53 Bosch Power Tools 1 609 92A 117 | (7.4.15) raat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt ge- bruikt. Gebruik alleen de daarvoor bedoelde accu’s in de elek- trische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. Voorkom aanraking van de niet-gebruikte accu met pa- perclips, munten, sleutels, spijkers, schroeven en ande- re kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de ac- cucontacten kan brandwonden of brand tot gevolg hebben. Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accu- vloeistof kan tot huidirritaties en verbrandingen leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsvoorschriften voor Accu-Multi-Cutter Houd het gereedschap aan de geïsoleerde greepvlak- ken vast als u werkzaamheden uitvoert waarbij het in- zetgereedschap verborgen stroomleidingen kan ra- ken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. Let op, brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurmachine. Maak voor onderbrekingen van de werkzaamheden altijd de stof- zak leeg. Schuurstof in stofzak, microfilter, papieren stof- zak (filterzak of filter van de stofzuiger) kan zelf ontbran- den onder ongunstige omstandigheden, bijvoorbeeld wegvliegende vonken bij het schuren van metalen. Bijzon- der gevaar bestaat als het schuurstof vermengd is met res- ten lak, polyurethaan of andere chemische stoffen en het schuurmateriaal na langdurige werkzaamheden heet is. Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. Houd het elektrische gereedschap tijdens de werk- zaamheden stevig met beide handen vast en zorg er- voor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastge- houden dan u met uw hand kunt doen. Open de accu niet. Er bestaat gevaar voor kortsluiting. Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar. Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raad- pleeg bij klachten een arts. De dampen kunnen de lucht- wegen irriteren. Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd. Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van bui- tenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, ro- ken, exploderen of oververhitten. Draag werkhandschoenen bij het wisselen van de in- zetgereedschappen. Inzetgereedschappen worden warm bij langdurig gebruik. Krab geen natgemaakte materialen (zoals behang) af en krab niet op een vochtige ondergrond. Het binnen- dringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok. Behandel het te bewerken oppervlak niet met oplos- middelhoudende vloeistoffen. Door de verwarming van de materialen bij het afkrabben kunnen giftige dampen ontstaan. Wees bij de omgang met de krabber bijzonder voor- zichtig. Het gereedschap is zeer scherp. Er bestaat ver- wondingsgevaar. Product- en vermogensbeschrijving Lees alle veiligheidswaarschuwingen en al- le voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Vouw de uitvouwbare pagina met de afbeelding van het ge- reedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest. Gebruik volgens bestemming Het elektrische gereedschap is bestemd voor het zagen en doorslijpen van houtmaterialen, kunststof, gips, non-ferro- metalen en bevestigingselementen (zoals ongeharde nagels en nieten). Het is eveneens geschikt voor het bewerken van zachte wandtegels en voor het droog schuren en afkrabben van kleine oppervlakken. Het is bij uitstek geschikt voor werk- zaamheden langs opstaande en aansluitende randen. Het elektrische gereedschap mag uitsluitend met Bosch-toebeho- ren worden gebruikt. OBJ_BUCH-1808-002.book Page 53 Tuesday, April 7, 2015 4:33 PM54 | Nederlands 1 609 92A 117 | (7.4.15) Bosch Power Tools Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 Aan/uit-schakelaar 2 Ventilatieopeningen 3 Accu-ontgrendelingsknop 4 Stelwiel vooraf instelbaar aantal schuurbewegingen 5 Accu* 6 Accu-oplaadindicatie* 7 Knop voor accuoplaadindicatie* 8 SDS-hendel voor gereedschapontgrendeling 9 Gereedschapopname 10 Handgreep (geïsoleerd greepvlak) 11 Zaagblad voor invallend zagen* 12 Schuurplateau 13 Schuurblad* 14 Viltring van stofafzuiging* 15 Vasthoudklem van stofafzuiging* 16 Afzuigaansluiting* 17 Stofafzuiging* 18 Afzuigslang* 19 Afzuigadapter*

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren- programma. Technische gegevens Informatie over geluid en trillingen Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 80 dB(A); geluidsvermogen- niveau 91 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-4: Schuren: a

Zagen met invalzaagblad: a

Zagen met segmentzaagblad: a

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmetho- de en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlo- pige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau representeert de voornaam- ste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toe- passingen, met verschillende accessoire, met afwijkende in- zetgereedschappen of onvoldoende onderhoud, kan het tril- lingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- belasting gedurende de gehele arbeidsperiode duidelijk ver- minderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onder- houd van elektrische gereedschappen en inzetgereedschap- pen, warm houden van de handen, organisatie van het ar- beidsproces. Conformiteitsverklaring We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens” beschreven product aan alle desbe- treffende bepalingen van de richtlijnen 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-4. Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 19.02.2015 Accu-Multi-Cutter GOP 14,4/18 V-EC Productnummer 3 601 HB0 0.. Nominale spanning V= 14,4/18 Onbelast toerental n

8000–20000 Oscillatiehoek links/rechts °1,4 Gewicht volgens EPTA-Procedure 01/2003 kg 1,7/1,7* Toegestane omgevings- temperatuur –bij het laden –bij het gebruik** en bij opslag

• afhankelijk van gebruikte accu ** beperkt vermogen bij temperaturen <0 °C Technische gegevens bepaald met meegeleverde accu. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1808-002.book Page 54 Tuesday, April 7, 2015 4:33 PMNederlands | 55 Bosch Power Tools 1 609 92A 117 | (7.4.15) Montage Accu opladen Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afge- stemd op de bij het elektrische gereedschap gebruikte li- thiumionaccu. Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadappa- raat op. De lithiumionaccu kan op elk moment worden opgeladen zon- der de levensduur te verkorten. Een onderbreking van het op- laden schaadt de accu niet. Accu verwijderen De accu 5 beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingsknop 3 uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden. Als u de accu 5 wilt verwijderen, drukt u op de ontgrendelings- knop 3 en trekt u de accu naar achteren uit het elektrische gereedschap. Forceer daarbij niet. Accu-oplaadindicatie De drie groene LED’s van de accuoplaadindicatie 6 geven de oplaadtoestand van de accu 5 aan. Om veiligheidsredenen kan de oplaadtoestand alleen worden opgevraagd als het elektrische gereedschap stilstaat. Druk op de toets 7 om de oplaadtoestand weer te geven. Dit is ook mogelijk als de accu 5 verwijderd is. Als er na het indrukken van de knop 7 geen LED brandt, is de accu defect en moet deze worden vervangen. Inzetgereedschap wisselen Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetge- reedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uit- schakelaar bestaat verwondingsgevaar. Draag werkhandschoenen bij het wisselen van inzetge- reedschap. Bij het aanraken van de inzetgereedschappen bestaat verwondingsgevaar. Inzetgereedschap kiezen Inzetgereedschap monteren of vervangen Verwijder indien nodig een reeds gemonteerd inzetgereed- schap. Open daarvoor de SDS-hendel 8 tot aan de aanslag (niet ver- der) en verwijder het inzetgereedschap. Zet het gewenste inzetgereedschap (bijvoorbeeld het zaag- blad voor invallend zagen 11) zodanig op de gereedschapop- name 9 dat de buiging omlaag wijst (zie de afbeelding op de pagina met afbeeldingen, het opschrift van het inzetgereed- schap is van boven leesbaar). LED Capaciteit Permanent licht 3 x groen 2/3 Permanent licht 2 x groen 1/3 Permanent licht 1 x groen <1/3 Knipperlicht 1 x groen Reserve Inzetgereedschap Materiaal HCS-hout- segment- zaagblad* Houtmaterialen, kunststof Bimetaalseg- mentzaagblad* Houtmaterialen, kunststof, non-ferro- metalen HCS-zaagbladen voor invallend zagen in hout* Houtmaterialen, kunststof, gips en andere zachte mate- rialen Bimetaalzaagbla- den voor inval- lend zagen in metaal* Metaal (bijv. onge- harde spijkers, schroeven, kleine profielen) en non- ferrometalen Bimetaalzaagbla- den voor inval- lend zagen in hout en metaal* Hout, metaal, non- ferrometalen HM-riff-segment- zaagblad* Cementvoegen, zachte wandtegels, glasvezelversterkte kunststoffen en andere abrasieve materialen HM-riff- deltaplaat* Krabber, stijf* Tapijt en vloerbe- dekking Krabber, flexibel* Silicone en andere elastische materia- len Schuurplateau voor schuur- bladen serie Delta 93 mm* Afhankelijk van schuurblad

• Optioneel toebehoren; het complete toebehoren vindt u in het Bosch- toebehorenprogramma. OBJ_BUCH-1808-002.book Page 55 Tuesday, April 7, 2015 4:33 PM56 | Nederlands 1 609 92A 117 | (7.4.15) Bosch Power Tools Draai het inzetgereedschap in een voor de werkzaamheden gunstige positie en laat het in de nokken van de gereedschap- opname 9 vastklikken. Daarbij zijn twaalf posities met een verplaatsing van telkens 30° mogelijk. Sluit de SDS-hendel 8, zodat deze tegen het huis van het elek- trische gereedschap ligt. Controleer of het inzetgereedschap stevig vastzit. Ver- keerd of niet stevig bevestigde inzetgereedschappen kun- nen tijdens het gebruik losraken en kunnen u in gevaar brengen. Schuurblad op het schuurplateau aanbrengen of vervangen Het schuurplateau 12 is voorzien van klitweefsel, zodat u schuurbladen met klithechting snel en eenvoudig kunt beves- tigen. Klop het klitweefsel van het schuurplateau 12 voor het aan- brengen van het schuurblad 13 uit, om een optimale hechting mogelijk te maken. Plaats het schuurblad 13 tegen één zijde van het schuurpla- teau 12, leg het schuurblad vervolgens op het schuurplateau en druk het stevig vast. Als u een optimale stofafzuiging wilt bereiken, dient u erop te letten dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau. Als u het schuurblad 13 wilt verwijderen, pakt u het aan een punt vast en trekt u het van het schuurplateau 12 los. U kunt alle schuurbladen, polijst- en reinigingsvliezen van de serie Delta 93 mm uit het Bosch-toebehorenprogramma ge- bruiken. Schuurtoebehoren zoals vlies en polijstvilt worden op dezelf- de wijze op het schuurplateau bevestigd. Keuze van het schuurblad Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijg- baar: Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan lei- den tot allergische reacties en/of ziekten van de ademwe- gen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthou- dend materiaal mag alleen door bepaalde vakmensen wor- den bewerkt. – Gebruik indien mogelijk een voor het materiaal geschik- te stofafzuiging. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een ademmasker met filter- klasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden. Stofafzuiging aansluiten (zie afbeelding A) Sluit voor het schuren altijd een stofafzuiging aan. Verwijder het inzetgereedschap vóór de montage van de stof- afzuiging 17 (toebehoren). Schuurblad Materiaal Gebruik Korrel – Alle houtmaterialen (zoals hardhout, zachthout, spaanplaat en bouwplaat) –Metaal Schuren van bijvoorbeeld ruwe, ongeschaafde balken en planken Grof 40

Hout fijn schuren Fijn 180

Voor het schuren van grondverf (bijv. verwijderen van kwaststrepen, verfdruppels en uitgelopen verf) Middel 80

Voor het opschuren van grondverflagen voor het lakken Fijn 180
