6300 SilentComfort - Αντλία νερού GARDENA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Αντλία επιφανειακής άρδευσης
Μάρκα	Gardena
Μοντέλο	6300 SilentComfort
Αναφορά	9058
Ονομαστική ισχύς	1050 W
Τάση δικτύου	230 V / 50 Hz
Μέγιστη παροχή	6300 l/h
Μέγιστη πίεση / Μέγιστο ύψος κατάθλιψης	4,9 bar / 49 m
Μέγιστο ύψος αυτόματης αναρρόφησης	8 m
Επιτρεπόμενη εσωτερική πίεση (πλευρά πίεσης)	6 bar
Μέγιστη θερμοκρασία υγρού	35 °C
Καλώδιο τροφοδοσίας	1,5 m (H07RN-F)
Βάρος (χωρίς καλώδιο)	10,7 kg
Στάθμη ηχητικής πίεσης (L_pA σε 1 m)	59 dB(A)
Στάθμη ηχητικής ισχύος (L_WA)	68 / 70 dB(A) (μετρημένο/εγγυημένο)
Κύριες λειτουργίες	Άντληση καθαρού νερού, έλεγχος Bluetooth μέσω εφαρμογής, λειτουργία safe pump, προαιρετικός αισθητήρας υγρασίας
Συντήρηση και καθαρισμός	Καθαρίστε το φίλτρο, ξεπλύνετε μετά από χλωριωμένο νερό, αδειάστε πριν από τον παγετό
Ασφάλεια	Διακόπτης διαρροής FI 30 mA, θερμική προστασία, αυτόματη διακοπή σε υπερθέρμανση
Ανταλλακτικά και αξεσουάρ	Σωλήνες αναρρόφησης (κωδ. 1411/1412/1418), προσαρμογείς (1723/1724), φίλτρα, αισθητήρας υγρασίας (1188/1867)
Γενικές πληροφορίες	Εγγύηση μετά από εγγραφή στο gardena.com, διαθέσιμη εξυπηρέτηση μετά την πώληση

Συχνές ερωτήσεις - 6300 SilentComfort GARDENA

Τι είδους νερό μπορώ να χρησιμοποιήσω με την αντλία Gardena 6300 SilentComfort;

Η αντλία είναι σχεδιασμένη για άντληση καθαρού νερού: υπόγειο νερό, βρόχινο νερό, οικιακό νερό ή χλωριωμένο νερό. Μην χρησιμοποιείτε αλμυρό, βρώμικο, όξινο, εύφλεκτο νερό ή λάδια.

Πώς να προγεμίσω την αντλία πριν από την πρώτη χρήση;

Ξεβιδώστε το πώμα πλήρωσης, ρίξτε αργά τουλάχιστον 2 λίτρα νερού μέχρι να σταθεροποιηθεί η στάθμη στο ύψος της σύνδεσης αναρρόφησης και μετά ξαναβιδώστε. Βεβαιωθείτε ότι ο σωλήνας κατάθλιψης είναι αποσυνδεδεμένος κατά την πλήρωση για να επιτραπεί η εξαέρωση.

Τι να κάνω αν η αντλία δεν ξεκινά;

Ελέγξτε την ηλεκτρική τροφοδοσία (ασφάλειες, πρίζα), ότι ο διακόπτης On/Off είναι στη θέση On και ότι η αντλία είναι σωστά γεμάτη με νερό. Εάν ο θερμικός διακόπτης έχει ενεργοποιηθεί, αφήστε την αντλία να κρυώσει.

Πώς να καθαρίσω το φίλτρο της αντλίας;

Κόψτε την τροφοδοσία και κλείστε τις βάνες διακοπής. Ξεβιδώστε το πώμα πλήρωσης, αφαιρέστε το φίλτρο κάθετα, αποσυναρμολογήστε το περιστροφικά, καθαρίστε το με μια μαλακή βούρτσα και επανατοποθετήστε το.

Είναι η αντλία κατάλληλη για συνεχή χρήση;

Όχι, η αντλία είναι σχεδιασμένη για οικιακή χρήση και όχι για συνεχή λειτουργία. Μην αφήνετε την αντλία να λειτουργεί για περισσότερο από 5 λεπτά με κλειστή κατάθλιψη.

Πώς να προστατεύσω την αντλία από τον παγετό;

Αποσυνδέστε την αντλία, αδειάστε την εντελώς αφαιρώντας τα πώματα πλήρωσης και εκκένωσης, γείρετε την για να απομακρυνθεί το υπολειπόμενο νερό και αποθηκεύστε την σε ξηρό μέρος προστατευμένο από τον παγετό.

Μπορώ να χρησιμοποιήσω προέκταση καλωδίου με την αντλία;

Ναι, αλλά μόνο εάν η διατομή του καλωδίου είναι κατάλληλη: έως 20 m με 1,5 mm², από 20 έως 50 m με 2,5 mm². Χρησιμοποιήστε προέκταση κατάλληλη για εξωτερικό χώρο.

Πώς να ξεμπλοκάρω την πτερωτή αν είναι μπλοκαρισμένη;

Αποσυνδέστε την αντλία, αποσυναρμολογήστε τα δύο κελύφη αφού αφαιρέσετε τις βίδες, αφαιρέστε τα λαστιχένια πώματα του άξονα και στη συνέχεια γυρίστε τον άξονα της πτερωτής δεξιόστροφα με ένα μονωμένο κατσαβίδι.

Διαθέτει η αντλία αυτόματο έλεγχο;

Ναι, το μοντέλο 6300 SilentComfort (κωδ. 9058) είναι συμβατό με την εφαρμογή Gardena Bluetooth για απομακρυσμένο έλεγχο και προγραμματισμό. Μπορεί επίσης να συνδεθεί με έναν προαιρετικό αισθητήρα υγρασίας.

Ποιο είναι το μέγιστο ύψος αναρρόφησης της αντλίας;

Το μέγιστο ύψος αυτόματης αναρρόφησης είναι 8 μέτρα, με την προϋπόθεση ότι η αντλία είναι σωστά γεμάτη με νερό και ο σωλήνας αναρρόφησης είναι στεγανός.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 6300 SilentComfort GARDENA

el Οδηγίες χρήσης Αντλία κήπου

el Αντλία κήπου 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1. ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 76
2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ 78
3. XEIPiΣMOΣ....78
4. ΣΥΝΤΗΡΗΣΗ 79
5. ΑΠΟΘΗΚΕΥΣΗ 80
6. ANTIMETΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ .....80
7. TEXNIKA XAPAKTHPISTIKA 81
8. E≡APTHMATA/ANTAMAKTIKA 81
9. ΕΓΓΥΗΣΗ/ΣΕΡΒΙΣ....81
10. АПОРРІΨΗ....82

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

1. ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

1.1 Επεξήγηση των συμβόλων

Μελετήστε τις οδηγίες χρήσης.

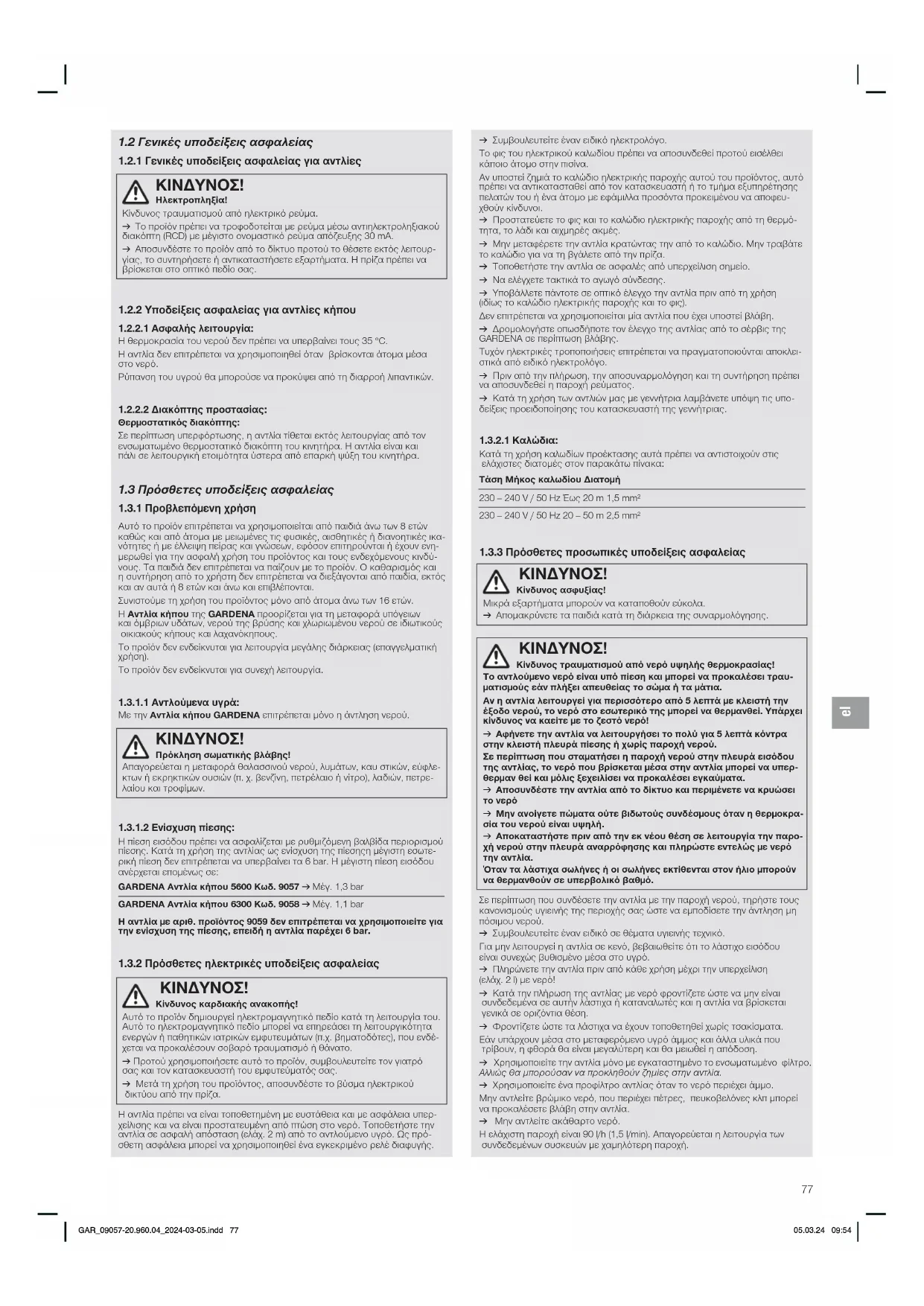

1.2 Γενικές υποδείξεις ασφαλείας

1.2.1 Γενικές υποδείξεις ασφαλείας για αντλίες

ΚΙΝΔΥΝΟΣ!

Ηλεκτροπληξια!

Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα.

→ Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντηλεκτροληξιακού διακόπη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης 30 mA.

→ Αποσυνδέστε το προϊόν από το δίκτυο προτού το θέσετε εκτός λειτουργίας, το αυντηρήσετε ή αντικαταστήσετε εξαρτήματα. Η πρίζα πρέπει να βρίσκεται στο οπτικό πεδίο σας.

1.2.2 Υποδείξεις ασφαλείας για αντλίες κήπου

1.2.2.1 Ασφαλής λειτουργία:

Η θερμοκρασία του νερού δεν πρέπαι να υπερβαίνει τους 35 °C.

Η αντλία δεν επιτρέπεται να χρησιμοποιηθεί όταν βρίσκονται ότορα μέσα στο νερό.

Ρύπανοη του υγρού θα μπορούσε να προκύψει από τη διαρροή λιπαντικών.

1.2.2.2 Διακόπτης προστασίας:

Θερμοστατικός διακόπτης:

Σε περίπτωση υπερφόρτωσης, η αντλία τίθεται εκτάς λειτουργίας από τον ενσωματωμένο θερμοστατικό διακόπτη του κινητήρα. Η αντλία είναι και πάλι σε λειτουργική ετοιμότητα ύστερα από επαρκή ψύξη του κινητήρα.

1.3 Πρόσθετες υποδείξεις ασφαλείας

1.3.1 Προβλεπόμενη χρήση

Αυτό το προϊόν επιτρέπεται να χρησιμποιείται από παιδία άνω των 8 ετών καθώς και από άτομα με ρειωμένες τις φυσικές, ασθητικές ή διανοητικές ικανότητες ή με έλλεινη πείρας και γνώδων, εφάσον επιτρούνται ή έχουν ενημερωθεί για την ασφαλή χρηση του προϊόντος και τους ενδεχόμενους κινδύνους. Τα παιδία δεν επιτρέπεται να παιζων με το προϊόν. Ο καθαριομός και η αυτήση από το χρηση τεν επιτρέπεται να διεξάγονται από παιδία, εκτός και αν αυτή ή 8 ετών και άνω και επιβλέπονται.

Συνιστούμε τη χρήση του προϊόντος μόνο από άτορα άνω των 16 ετών.

Η Αντλία κήπου της GARDENA προορίζεται για τη μεταφορά υπόγειων και όμβριων υδατων, νερού της βρύσης, και χλωριώρένου νερού σε ιδιωτικούς οικιακούς κήπους και λαχανόκηπους.

Το προϊόν δεν ενδείκνυτοι για λειτουργία μεγάλης διάρκειας (επογγελματική χρήση).

Το προϊόν δεν ενδείκνυται για συνεχή λειτουργία.

1.3.1.1 Αντλούμενα υγρά:

Με την Αντλία κήπου GARDENA επιτρέσται μόνο η άντληση νερου.

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Απαγορεύεται η μεταφορά θαλασαινού νερού, λυμάτων, και στικών, εὐφλεκτων ή εκρηκτικών ουσιών (π. χ. βενζίνη, πετρέλαιο ή νίτρο), λαδιών, πετρελαίου και τροφίμων.

1.3.1.2 Ενίσχυση πίεσης:

Η πεοη εισόδου πρέπει να ασφαλίζεται με ρυθμιζόμενη βαλβίδα περιορισμού πεσης. Κατά τη χρήση της αντλίας ως ενίσχυση της πεσης μέγιστη εωτερική πεοη δεν επιτρέπεται να υπερβαίνει τα 6 bar. Η μέγιστη πεοη εισόδου ανέρχεται επομένως σε:

GARDENA Αντλία κήπου 5600 Κωδ. 9057 →Μέγ. 1,3 bar

GARDENA Avtlaia knipou 6300 Kωδ. 9058 → Mèy. 1,1 bar

Η αντλία με αριθ. προϊόντος 9059 δεν επιτρέπεται να χρησιμοποιείτε για την ενίσχυση της πίεσης, επειδή η αντλία παρέχει 6 bar.

1.3.2 Πρόσθετες ηλεκτρικές υποδείξεις ασφαλείας

ΚΙΝΔΥΝΟΣ!

Κίνδυνος καρδιακής ανακοπής!

Αυτό το προϊόν δημιουργεί ηλεκτροσαγνητικό πεδίο κατά τη λειτουργία του. Αυτό το ηλεκτροσαγνητικό πεδίο μπορεί να επηρεάσει τη λειτουργικότητα ενεργών ή παθητικών ιατρικών εμφυτευμάτων (π.χ. βηματοδότες), που ενδέχεται να προκαλέσουν ασβαρό τραυματιομό ή θάνατο.

→ Προτού χρησιμοποιήσετε αυτό το προϊόν, συμβουλευτείτε τον γιατρό σας και τον κατασκευαστή του εμφυτεύματός σας.

→ Μετά τη χρήση του προϊόντος, αποσυνδέστε το βύσμα ηλεκτρικού δικτύου από την πρίζα.

Η αντλία πρέπει να είναι τοποθετημένη με ευστάθεια και με ασφάλεια υπερχείλιοης και να είναι προστασμένη από πώση στα νερό. Τοποθετήτε την αντλία σε ασφαλή απόσταση (ελάχ. 2 m) από το αντλούμενο υνρό. Ος πράσθετη ασφάλεια μπορεί να χρησμαποσηθεί ένα εγκεκριμένο ρελέ διαφυγής.

→ Συμβουλευτείτε έναν ειδικό ηλεκτρολόγο.
Το φις του ηλεκτρικού καλωδίου πρέπει να αποσυνδεθεί προτού ειοέλθει κάποιο άτομο στην πιαίνα.
Αν υποστεί ζημιά το καλώδιο πλεκτρικής παροχής αυτού του προϊόντος, αυτό πρέπει να αντικατασταθεί από των κατασκευστή ή το τημήσα εξυπηρεθησης πελατών του ή ένα ότορο με εφάμιλλα προσόντα προκειμένου να αποφευχθούν κίνδυνοι.
→ Προστατεύσετε το φις και το καλύδιο ηλεκτρικής παροχής από τη θερμότητα, το λάδι και αιχμηρές ακμές.
→ Μην μεταφέρετε την αντλία κρατώντας την από το καλώδιο. Μην τραβάτε το καλώδιο για να τη βγάλετε από την πρίζα.
→ Τοποθετήσε την αντλία σε ασφαλές από υπερχείλιοη ομμείο.
→ Na eléyxete taktika to aywó ouvdeonc;
→ Υποβάλλετε πάντοτε σε οπτικό έλεγχο την αντλία πριν από τη χρήση (ιδίως το καλώδιο πλεκτρικής παροχής και το φις).
Δεν επιτρέπεται να χρηαιμοποιείται μία αντλία που έχει υποστεί βλάβη.
→ Δρομολογήσε απωσδήποτε τον έλεγχο της, αντλίας, από το σέρβις της, GARDENA σε περίπτωση βλάβης.
Τυχόν ηλεκτρικές τροποποήσεις επιτρέπεται να πραγματοποιούνται αποκλειστικά από ειδικό ηλεκτρολόγο.
→ Παιν από την πλήρωση, την αποσυναρμολόγηση και τη συντήρηση πρέπει να αποσυνδεθεί η παροχή ρεύματος.
→ Κατά τη χρήση των αντλιών μας με γεννήτρια λαμβάνετε υπόψη τις υποδείξεις προειδοποίησης του κατασκευαστή της γεννήτριας.

1.3.2.1 Καλώδια:

Κατά τη χρήση καλωδίων προέκτασης αυτά πρέπει να αντιατοιχούν στις ελάχιστες διατομές στον παρακάτω πίνακα:

Τάση Μήκος καλωδίου Διατομή

230 - 240 V / 50 Hz Eως, 20 m 1,5 mm²

230-240V/50Hz 20-50m 2.5mm²

1.3.3 Πρόσθετες προσωπικές υποδείξεις ασφαλείας

ΚΙΝΔΥΝΟΣ!

Κίνδυνος ασφυξίας!

Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα.

→ Απορακρύνετε τα παδιά κατά τη διάρκεια της συναρμολόγησης.

ΚΙΝΔΥΝΟΣ!

Κίνδυνος τραυματισμού από νερό υψηλής θερμοκρασίας!

Το αντλούμενο νερό είναι υπό πίεση και μπορεί να προκαλέσει τραυματισμούς εάν πλήξει απευθείας το σώμα ή τα μάτια.

Αν η αντλία λειτουργεί για περισσότερο από 5 λεπτά με κλειστή την έξοδο νερού, το νερό στο εσωτερικό της μπορεί να θερμανθεί. Υπάρχει κίνδυνος να καείτε με το ζεστό νερό!

→ Αφήνετε την αντλία να λειτουργήσει το πολύ για 5 λεπτά κόντρα στην κλειστή πλευρά πίεσης ή χωρίς παροχή νερού.
Σε περίπτωση που σταματήσει η παροχή νερού στην πλευρά εισόδου της αντλίας, το νερό που βρίσκεται μέσα στην αντλία μπορεί να υπερθερμαν θεί και μόλις ξεχειλίσει να προκαλέσει εγκαύματα.
→ Αποσυνδέστε την αντλία από το δίκτυο και περιμένετε να κρυώσει το νερό
→ Μην ανολγετε πώματα όύτε βιδωτούς συνδέσμους όταν η θερμοκρασία του νερού είναι υψηλή.
→ Αποκαταστήστε πριν από την εκ νέου θέση σε λειτουργία την παρο- χή νερού στην πλευρά αναρρόφησης και πληρώστε εντελώς με νερό την αντλία.
'Οταν τα λάστιχα σωλήνες ή οι σωλήνες εκτίθενται στον ήλιο μπορούν να θερμανθούν σε υπερβολικό βαθμό.

Σε περίπτωση που συνδέσετε την αντλία με την παροχή νερού, τηρήστε τους κανονισμούς υγιεινής της περιοχής σας ώστε να εμποδίσετε την άντληση μη πόσιμου νερού.

→ Συμβουλευτείτε έναν ειδικό σε θέματα υγιεινής τεχνικό.
Για μην λειτουργεί η αντλία σε κενό, βεβαιωθείτε ότι το λάστιχο εισόδου είναι συνεχώς βυθισμένο μέσα στο υγρό.
→ Πληρώνετε την αντλία πριν από κάθε χρήση μέχρι την υπερχείλιση (ελάχ. 2 l) με νερό!
→ Κατά την πλήρωση της αντλίας με νερό φροντίζετε ώστε να μην είναι συνδεδεμένα σε αυτην λαστιχα ή καταναλωτές και η αντλία να βρίσκεται γενικά σε οριζόντια θέση.
→ Φροντίζετε ώστε τα λάστιχα να έχουν τοποθετηθεί χωρίς τοακίσματα.
Εάν υπόρχουν μέσα οτο μεταφερόμενο υγρό άμμος και άλλα υλικα που τρίβουν, η φθορά θα ελναι μεγαλύτερη και θα μειωθεί η απόδοση.
→ Χρησιμοποιείτε την αντλία μόνο με εγκαταστημένο το ενσωροτωμένο φίλτρο. Αλλιώς δα μπορούσαν να προκληθούν ζημίες στην αντλία.
→ Χρησιμοποιείτε ένα προφίλτρο αντλίας όταν το νερό περιέχει όμμο.
Μην αντλείτε βρώμικο ναρό, που περιέχει πέτρες, πευκοβελόνες κλπ μπορεί να προκαλέσετε βλάβη στην αντλία.
→ Mην αντλείτε ακάθαρτο νερό.
Η ελάχιατη παροχή είναι 90 l/h (1,5 l/min). Απαγορεύεται η λειτουργία των συνδεδεμένων συσκευών με χαμηλότερη παροχή.

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Κινδυνος τραυματισμού από μη ηθελημένη εκκίνηση.

→ Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.

2.1 Σημείο τοποθέτησης:

• Σε περίπτωση εγκατάστασης κάτω από την επιφάνεια των υδάτων πρέπει να εγκατασταθεί μια διάταξη φραγής ώσε να μην προκύπτει ανεπιθύμητη απώλεια νερού.
  • Το σημείο τοποθέτησης πρέπει να είναι οριζόντιο, σταθερό και στεγνό και να εξασφαλίζει την ευστάθεια της αντλίας.
• Η απόσταση από το νερό πρέπει να είναι τουλάχιοτον 2 m.
• Η αντλία πρέπει να τοποθετηθεί σε ασφαλές από υπερχείλιση σημείο.

2.2 Σύνδεση λάστιχου στην πλευρά αναρρόφησης [Εικ. Α6]:

Η σύνδεση της πλευράς αναρρόφησης ① διαθέτει εξωτερικό σπείρωμα 33,3 mm (G 1").

Το εξάρτημα σύνδεσης στην πλευρά αναρρόφησης επιτρέπεται να σφίγγεται μόνο με το χέρι [ Εικ. Α2 ].

Για να μεικθεί ο χρόνος επαναναρρόφησης, συνιστάται η χρήση ενός λάστιχου αναρρόφησης με στοπ επιστροφής που αποτρέπει την αυτόματη εκκένωση του λάστιχου επαναναρρόφησης μετά την απενεργοποίηση της αντλίας [Εικ. Α3].

Η αναρρόφηση άέρα στο σύστημα αναρρόφησης μπορεί να προκαλέσει αστοχία της λειτουργίας και αυξημένο θόρυβο.

→ Συνδέστε το σύστημα αναρρόφησης με υπευθυνότητα.
→ Ελέγχετε τακτικά τη στεγανοποίηση και την αντικαθιοτάτε όταν χρειάζεται.

Μην χρησιμοποιείτε εξαρτήματα βυσματωτής σύνδεσης λάστιχου νερού στην πλευρά αναρρόφησης.

Στην πλευρά αναρρόφησης πρέπει να χρησιμοποιηθεί ένα ανθεκτικό στο κενό λάστιχο αναρρόφησης:

• π.χ., το Σετ φίλτρου και σωλήνα αναρρόφησης GARDENA με αριθ. προϊόντος 1411/1412/1418
• ή ο Σωλήνας αναρρόφησης αντλίας GARDENA με αριθ. προϊόντος 1729.
• Συνδέστε τα λάστιχα αναρρόφησης ② χωρίς βιδωτό σύνδεσμο μέσω ενός εξαρτήματος σύνδεσης λάστιχου (π. χ., με αριθ. προϊόντος 1723/1724) με τη σύνδεση της πλευράς αναρρόφησης και βιδώστε αεροστεγώς. επ.

2.2.1 Υπάρχουν 2 τύποι συστημάτων σύνδεσης:

Προβλεπόμενος για επίπεδη στεγανοποίηση τύπος:

Δεν χρειάζεται ταινία στεγανοποίησης σπειρώματος.

→ Βεβαιώνεστε ότι η επίπεδη στεγανοποίηση® έχει εισαχθεί στο εξάρτημα σύνδεσης λάστιχου αναρρόφησης και είναι άθικτη.

Προβλεπόμενος για ταινία στεγανοποίησης σπειρώματος (Teflon):

Δεν χρειάζεται επίπεδη στεγανοποίηση.

'Ενα ακατάλληλο σύστημα στεγανοποίησης μπορεί να έχει ως αποτέλεσμα διαρροές.

→ Χρησιμοποιήστε τα προβλεπόμενο για το συγκεκριμένο σκοπό σύστημα στεγανοποίησης.

1. Βεβαιώνεστε ότι η επίπεδη στεγανοποίηση ⑥ έχει εισαχθεί στο εξάρτημα σύνδεσης λάστιχου αναρρόφησης.
2. Βιδώστε το ανθεκτικό στο κενό λάστιχο αναρρόφησης ② αεροστεγώς στη σύνδεση της πλευράς αναρρόφησης ①. Για το ακοπό αυτό, το εξάρτημα σύνδεσης τον λάστιχου αναρρόφησης πρέπει να τοποθετηθεί ευθύγραμμα [Εικ. Α1].
3. Τοποθετήστε το λάστιχο αναρρόφησης ② ευθύγραμμα και χωρίς περιελίξεις.
4. Για ύψη αναρρόφησης άνω των 3 m: Στερεώσε το λάστιχο αναρρόφησης ② επιπρόσθετα (π. χ., σε ξύλινο πάσσαλο). Κατ' αυτόν τον τρόπο, η αντλία ανακουφίζεται από το βάρος του λάστιχου αναρρόφησης.

2.3 Σύνδεση λάστιχου στην πλευρά πίεσης [Εικ. Α7]:

Για την επίτευξη της αποτελεσματικής εξαέρωσης συνδέστε το λάστιχο πίσσης αφού πληρωθεί η αντλία (βλ. 3.1.3 Θέση της αντλίας σε λειτουργία).

Η σύνδεση της πλευράς πίεσης ③ διαθέτει εξωτερικό οπείρωμα 33,3 mm (G 1").

Το εξάρτημα σύνδεσης στην πλευρά πίεσης επιτρέπεται να σφιχτεί μόνο με το χέρι.

Η βέλτιστη αξιοποίηση της απόδοσης μεταφοράς της αντλίας εξασφαλίζεται με τη σύνδεση λάστιχων 19 mm (3/4") σε συνδυασμό με:

• π.χ., το Σετ σύνδεσης αντλίας GARDENA, αριθ προϊόντος 1752
• ή λάστιχων 25 mm (1") με το Εξάρτημα λάστιχου ταχυσυνδέσμου GARDENA με εσωτερικό σπείρωμα με αριθ. προϊόντος 7109 / το Εξάρτημα λάστιχου ταχυσυνδέσμου με αριθ. προϊόντος 7103.

Στην πλευρά πίεσης υπάρχουν 2 συνδέσεις. Μια οριζόντια (με δυνατότητα περιστροφής 180°) και μια κατακόρυφη σύνδεση. Η μη χρησιμοποιούμενη σύνδεση πρέπει να σφραγιστεί με το πώμο ^39 .

Κρατήσε ή στερεώσε το λάστιχο πίεσης κατακόρυφα έτοι ώστε να αποφύγετε το τοάκιομα του λάστιχου πίεσης στην κατακόρυφη έξοδο αντλίας.

Τοποθετήστε το λάστιχο επίπεδα στο δάπεδα και αποφύγετε να ανασηκώνετα το λάστιχο με σχήμα υ, κοθώς και την τύλιξη του λάστιχου. Για τη διαφυή του αέρα, η βέλτιστη λύση είναι, το λάστιχο πίεσης να έχει εκτυλχτεί εντελώς και η διαδρομή του από την αντλία να είναι ανοδική.

1. Συνδέστε το λάστιχο πίεσης ④ με τη σύνδεση της πλευράς πίεσης ③.
2. Βιδώστε το πώμα ③στη μη χρησιμοποιούμενη σύνδεση της πλευράς πίεσης.

2.3.1 Συνδέστε το λάστιχο πίεσης μέσω του βυσματωτού συστήματος GARDENA:

Τα λάστιχα με διάμετρο 19 mm (3/4"), 16 mm (5/8") και 13 mm (1/2") μπορείτε να τα συνδέσετε με ταχυσύνδεσμους GARDENA.

Διάμετρος λάστιχου Σύνδεση με την αντλία

13 mm (1/2m) GARDENA Σετ σύνδεσης με αντλία Κωδ. 1750
16 mm (5/8m) GARDENA Ρακόρ για βρύσες	Κωδ. 18202
GARDENA Σύνδεσμος λάστιχου	Κωδ. 18216

19 mm (3/4") GARDENA Σετ σύνδεσης με αντλία Κωδ. 1752

2.3.2 Παράλληλη σύνδεση περισσότερων από 2 λάστιχων πίεσης:

Για την παράλληλη σύνδεση περισσοτέρων των 2 λάστιχων πίεσης συνιστάται η χρήση:

• π. χ., του 2-οδου ή 4-οδου διανομέα GARDENA με αριθ. προϊόντος 8193/8194

• ή της 2-οδης βαλβίδας GARDENA με αριθ. προϊόντος 940.

Αυτά τα στοιχεία μπορούν να βιδωθούν απευθείας στη ούνδεση της πλευράς πίεσης ③.

2.4 Κωδ. 9058 / 9059: Σύνδεση αισθητήρα υγρασίας εδάφους (προαιρετική επιλογή) [Εικ. Α8]:

Εκτός από τον εξαρτώμενο από χρόνο έλεγχο (βλ. Οδηγίες λειτουργίας οθόνης Bluetooth®) παρέχεται επίσης η δυνατότητα συνυπολογισμού της υγρασίας του εδάφους.

Εάν η υγρασία του εδάφους είναι επαρκής, η προγραμματισμένη άρδευση δεν εκτελείται.

1. Τοποθετήστε τον αισθητήρα υγρασίας εδάφους στην περιοχή ποτίσματος.

2. Ανοίξτε το κάλυμμα προστασίας από τη ρύπανοη ④.

3. Συνδέστε το βύσμα του αισθητήρα στη σύνδεση αισθητήρα ② της αντλίας.

3. XEIPiΣMOΣ

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού από μη ηθελημένη εκκίνηση.

→ Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.

3.1 Εκκίνηση/διακοπή της αντλίας [Εικ. Ο1/Ο2]:

ΠΡΟΣΟΧΗ!

Λειτουργία στο κενό!

Βεβαιωθείτε ότι η αντλία έχει πληρωθεί με νερό πριν από κάθε διαδικασία εκκίνησης έως την υπερχείλιοη (ελάχ. 2 l).

3.1.1 Kωδ. 9058/9059:

Χειρισμός με την εφαρμογή GARDENA Bluetooth®:

Με τη δωρεάν εφαρμογή GARDENA Bluetooth® παρέχεται η δυνα- τάτητα ελέγχου της Αντλίας κήπου GARDENA Bluetooth® ανά πάσα στιγμή.

Μπορεί να ληφθεί από το Apple App Store ή το Google Play Store.

→ Βλ. σχετικά τις συνοδευτικές οδηγίες για το χειρισμό της οθόνης Bluetooth®.

3.1.2 Kωδ. 9058/9059:

Χειρισμός μέσω της οθόνης στην αντλία:

→ Βλ. σχετικά τις συνοδευτικές οδηγίες για το χειρισμό της οθόνης Bluetooth®.

3.1.3 Θέση της αντλίας σε λειτουργία:

1. Αποσυνδέστε το λάστιχο πίεσης (Out). Έται η αντλία εξαερώνεται αποτελεσματικότερα κατά την πλήρωση.
2. Ξεβιδώστε με το χέρι το βιδωτό σύνδεσμο ⑤ στο άνοιγμα πλήρωσης ⑥.
3. Αφαιρέστε το φίλτρο. Έτοι μπορείτε να προοδιορίσετε καλύτερα τη στάθμη του νερού κατά την πλήρωση.
4. Πληρώστε τουλάχιστον 2 Ι νερού αργά μέσω του ανοίγματος πλήρωσης ⑥ μέχρι να επιτευχθεί σταθερή στάθμη νερού στο ύψος της σύνδεσης της πλευράς αναρρόφησης [Εικ. Α4 ]. Η διαδικασία πλήρωσης μπορεί να διαρκέσει έως 2 λεπτά.

5. Σε περίπτωση χρήση μιας βαλβίδας αντεπιστροφής: Πληρώσε το λάστιχο αναρρόφησης με νερό. Έτοι επισπεύδεται η διαδικασία αναρρόφησης.

6. Αδειάστε το υπολειπόμενο στο λάστιχο πίεσης νερό ④ πριν από τη σύνδεση. Έται μπορεί να διαφύγει ο αέρας κατά τη διαδικασία αναρρόφησης.

7. Μετά την πλήρωση της αντλίας: Συνδέστε το λάστιχο πίεσης (Out) με την αντλία.

8. Εγκαταστήστε και πάλι το φίλτρο.

9. Βιδώστε το βίδωτό σύνδεσμο ⑤ στο άνοιγμα πλήρωσης ⑥ με το χέρι μέχρι να τερματίσει (μην τον υπεροτρέφετε και μην χρησιμοποιήσετε τανάλια).

10. Ανοίγετε τυχόν υπάρχουσες βαλβίδες απομόνωσης στο σωλήνα πίεσης (συνδεδεμένες συσκευές, στοπ νερού κλπ.). Όλοι οι καταναλωτές πρέπει να είναι ανοικτοί έως τη μέγ. δυνατή θέση.

11. Συνδέστε το φις του καλωδίου τροφοδοσίας σε μια πρίζα. Κωδ. 9058/9059: Βλ. Οδηγίες λειτουργίας οθόνης Bluetooth®.

12. Για μεγάλα ύψη αναρρόφησης: Ανυψώστε και κρατήστε το λάστιχο πίεσης ④ κατά τη διαδικασία αναρρόφησης σε ύψος τουλάχιστον 1,8 m κατακόρυφα επάνω από την αντλία.

13.Κωδ. 9057: Πατήσε το διακόπτη Ενεργοποίησης / Απενεργοποίησης ⑦ στη θέση ΟΝ.

Ο διακόπης Ενεργοποίησης/Απενεργοποίησης ανάβει. Κωδ. 9058/9059: Βλ. Οδηγίες λειτουργίας οθόνης Bluetooth®.

Η αντλία τίθεται σε λειτουργία και αντλεί το νερό μετά τη διαδικασία αναρρόφησης. Η διαδικασία αναρρόφησης μπορεί να διαρκέσει έως 5 λεπτά.

Κωδ. 9057: Εάν η αντλία δεν αντλεί νερό ύστερα από 5 λεπτά:

1. Πατήσε το διακόπτη Ενεργοποίησης / Απενεργοποίησης⑦ στη θέση OFF. Η αντλία τίθεται εκτός λειτουργίας.

2. Αφήστε την αντλία να κρυώσει.

3. Αναζητήστε στον 6.4 Πίνακα σφαλμάτων πιθανές αιτίες.

4. Εκκινήστε και πάλι την αντλία (βλ. 3.1.3 Θέση της αντλίας σε λειτουργία).

3.1.4 Διακοπή της αντλίας:

→ Κωδ. 9057: Πατήστε το διακόπτη Ενεργοποίησης / Απενεργοποίησης ⑦ στη θέση OFF. Η αντλία σταματά και ο διακόπτης Ενεργοποίησης/Απενεργοποίησης δεν ανάβει πλέον.

→ Κωδ. 9058/9059: Βλ. Οδηγίες λειτουργίας οθόνης Bluetooth®.

3.1.5 Kωδ. 9058/9059:

Εάν η αντλία δεν αντλεί νερό ύστερα από 5 λεπτά:

→ Βλ. Οδηγίες λειτουργίας οθόνης Bluetooth

3.2 Móvo για τα προϊόντα με αριθ. 9058 / 9059: Λειτουργία safe-pump:

→ Βλ. Οδηγίες λειτουργίας οθόνης Bluetooth

3.3 Συμβουλές για την αντλία:

3.3.1 Γενική συμβουλή για την αναρρόφηση:

Το αναφερόμενο μέγιστο ύψος αυτοαναρρόφησης επιτυγχάνεται μόνον εφόσον η αντλία έχει πληρωθεί μέσω του ανοίγματος πλήρωσης μέχρι την υπερχείλιοη και το λάστιχο πίεσης④ κρατιέται κατά τη διάρκεια της διαδικασία αναρρόφηση σε ύψος όπου να μην μπορεί να διαφύγει νερό από την αντλία μέσω του λάστιχου πίεσης④. Πληρώστε την αντλία προτού συνδέσετε λάστιχα, μόνιμες ωληνώσεις κλπ. στην πλευρά πίεσης της αντλίας. Έται διασφαλίζεται ότι η αντλία θα μπορεί να πληρωθεί εντελώς με νερό (2 Ι) (μπορεί να διαφύγει αέρας).

Η αντλία πρέπει να πληρωθεί με 2 Ι νερού.

3.3.2 Αθόρυβη λειτουργία:

Η αντλία είναι αθόρυβη. Μόνο με τη ωωτή εγκατάσταση μπορεί να διατηρηθεί αυτό το πλεονέκτημα:

→ Επιλέξτε ένα δάπεδο χωρίς κραδασμούς (π. χ., με τοποθετείτε την αντλία επάνω σε λαμαρίνες ή πλαστικές δεξαμενές).

3.3.3 Μέγ. τιμές παροχής:

Η αντλία διαθέτει μια βαλβίδα παράκαμψης που καθιστά δυνατούς τους σύντομους χρόνους αναρράφησης. Όταν είναι ανοικτό το άκρο του λάστιχου ή σε περιπτώσεις λάστιχων πολύ μεγάλης διαμέτρου, η βαλβίδα δεν μπορεί κατά περίπτωση να τεθεί από την κατάσταση λειτουργίας αναρράφησης στη λειτουργία άντλησης λόγω των συνθηκών υδραυλικής πίεσης. Αυτό μπορεί να προκαλέσει αυξημένο θόρυβο λειτουργίας. Για να αξιοποιήσετε την πλήρη απόδοση άντλησης μπορείτε τότε να οφραγίσετε την έξοδο νερού με τον κινητήρα σε λειτουργία για περίπου 1 δευτερόλεπτο (π.χ., τοακίζοντας το λάστιχο). Αυτό επιτρέτει στη βαλβίδα να λάβει τη ωσωτή θέση, η οποία ακούγεται ως ένα κλικ. Σε βασικές εφαρμογές με συνδεόμενες συσκευές, όπως φεκαστήρας ή σύστημα τεχνητής βροχής, αυτό γίνεται αυτόματα.

3.3.4 Συναρμολόγηση του προφίλτρου:

Εάν το προφίλτρο είναι πολύ μακρύ, μπορεί αντί να συναρμολογηθεί σε κατακόρυψη θέση προς τα κάτω και σε κάποια άλλη θέση (π. χ., οριζάντια).

4. ΣΥΝΤΗΡΗΣΗ

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού από μη ηθελημένη εκκίνηση.

→ Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.

4.1 Καθαρισμός της αντλίας:

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού και πρόκλησης ζημίας στο προϊόν.

→ Μην καθαρίζετε το προϊόν με νερό ή ριπή νερού (ιδίως ριπή νερού υψηλής πίεσης).
→ Μην καθαρίζετε με χημικά προϊόντα συμπεριλαμβανομένων βενζίνης ή διαλυτών. Ορισμένα από αυτά τα προϊόντα μπορούν να καταοτρέψουν σημαντικά πλαστικά εξαρτήματα.

→ Καθαρίστε το περίβλημα της αντλίας με υγρό πανί.

4.2 Πλύση της αντλίας:

Μετά την άντληση χλωριωμένου νερού πρέπει να πλυθεί η αντλία.

1. Αντλήσε χλιαρό νερό (μέγ. θερμοκρασίας 35 °C) κατά περίπτωση με προσθήκη ενός ἡπιο απορρυπαντικού (π. χ., απορρυπαντικό πιά των) μέχρι τη στιγμή που το αντλούμενο νερό θα είναι διαυγές.
2. Απορρίψτε τα κατάλοιπα σύμφωνα με τις τοπικά ισχύουσες οδηγίες για τη διάθεση αποβλήτων.

5. ΑΠΟΘΗΚΕΥΣΗ

5.1 Θέση εκτός λειτουργίας [Εικ. S1]:

ΠΡΟΣΟΧΗ!

Πρόκληση ζημιών στην αντλία από παγετό!

→ Φυλάσσετε την αντλία σε ασφαλή από παγετό χώρο.

Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν πρόσβαση παιδιά.

1. Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.
2. Κλείνετε τυχόν υπάρχουσες βαλβίδες απομόνωσης στο λάστιχο αναρρόφησης.
3. Ανοίγετε τυχόν υπάρχουσες βαλβίδες απομόνωσης στο σωλήνα πίεσης (συνδεδεμένες συσκευές, στοπ νερού κλπ.). Έται αποσυμπιέζεται η πλευρά πίεσης.
4. Εεβιδώστε το βιδωτό σύνδεσμο ⑤ στο στόμιο πλήρωσης ⑥ και το βιδωτό πώμα αποστράγγισης νερού ⑧ με το χέρι. Εται εκκενώνεται η αντίλα.
5. Κλίνετε την αντλία προς την πλευρά της αποστράγγισης (περίπου 80°) για να αδειάσετε εντελώς την αντλία.
6. Ξεβιδώστε το λάστιχο αναρρόφησης και το λάστιχο πίεσης.
7. Βιδώστε το βιδωτό σύνδεσμο ⑤ στο άνοιγμα πλήρωσης ⑥ και το βιδωτό πώμα αποστράγγισης νερού ⑧ με το χέρι (μην χρησιμοποιήσετε τανάλια).
8. Καθαρίστε την αντλία (βλ. 4. ΣΥΝΤΗΡΗΣΗ).
9. Φυλάσσετε την αντλία σε στεγνό, κλειστό και ασφαλή από τον παγετόχώρο.

6. ANTIMETΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

ΚΙΝΔΥΝΟΣ!

Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού από μη ηθελημένη εκκίνηση.

→ Αποσυνδέστε το φις του καλωδίου τροφοδοσίας από την πρίζα.

6.1 Αντιμετώπιση εμπλοκής της φτερωτής [Εικ. Τ1 / Τ2]:

Η μπλοκαρισμένη από ακαθαροίες φτερωτή μπορεί να απελευθερωθεί.

1. Μόνο για τα προϊόντα με αριθ. 9058 / 9059:

Αφαιρέστε το κάλυμμα προστασίας από τη ρύπανση® του αισθητήρα υγρασίας εδάφους ή αποσυνδέστε το συνδεδεμένο αισθητήρα υγρασίας εδάφους.

1. Ξεβιδώστε τις 6 βίδες ⑨a, ⑨b και⑨c.

2. Αποσυνδέστε τα δύο κελύψη ⑩.

3. Αφαιρέστε το ελαστικό πώμα ⑪ από τον άξονα της φτερωτής ⑫.

4. Περιοτρέψτε τον άξονα της φτερωτής ⑫ με μονωμένο κατοαβίδι δεξιόστροφα. Έτσι απελευθερώνεται η μπλοκαρισμένη φτερωτή.

5. Συναρμολογήστε ξανά το ελαστικό πώμα ⑪ και τα δύο κελύψη⑩ με την αντίστραφη σειρά.

Στο πλαίσιο αυτό φροντίστε ώστε οι βίδες ⑥a, ⑥b και ⑥c να αντιστοι- χιστούν ανάλογα με το μήκος τους στις ωωστές οπές βίδας.

1. Μόνο για τα προϊόντα με αριθ. 9058 / 9059:

Τοποθετήστε και πάλι το κάλυμμα προστασίας από τη ρύπανοη④ του αισθητήρα υγρασίας εδάφους ή συνδέστε και πάλι τον αισθητήρα υγρασίας εδάφους.

6.2 Καθαρισμός φίλτρου [Εικ. Τ3]:

Εάν δεν εκκινεί η αντλία ή σταματήσει ξαφνικά κατά τη λειτουργία, ενδέχεται να οφείλεται σε κάποιο βουλωμένο φίλτρο.

1. Κλείστε όλες τις υπάρχουσες στην πλευρά αναρρόψησης βαλβίδες απομόνωσης.
2. Ανοίγετε τυχόν υπάρχουσες βαλβίδες απομόνωσης στο σωλήνα πίεσης (συνδεδεμένες συσκευές, στοπ νερού κλπ.). Έτοι αποσυμπίεζεται η πλευρά πίεσης.
3. Ξεβιδώστε με το χέρι το βιδωτό ούνδεσμο ⑤ οτο άνοιγμα πλήρωσης ⑥.
4. Βγάλτε το φίλτρο ⑬ κατακόριφα από το στόμιο πλήρωσης⑥.
5. Κρατήστε σταθερά το δοχείο ⑭ και ξεβιδώστε το φίλτρο ⑬ αριστερόστροφα από το δοχεία (σύνδεσμος τύπου μπαγιονέτ).
6. Καθαρίστε το δοχείο ⑭ κάτω από τρεχούμενο νερό
7. Καθαρίστε το φίλτρο ⑬, π. χ., με μαλακή βούρτσα.
8. Συναρμολογήστε και πάλι το φίλτρο ⑬ με την αντίστροφη σειρά.

6.3 Μόνο για τα προϊόντα με αριθ. 9058 / 9059: Καθαρισμός του αισθητήρα παροχής [Εικ. T1 / T4]:

1. Μόνο για τα προϊόντα με αριθ. 9058 / 9059:
   Αφαιρέστε το κάλυμμα προστασίας από τη ρύπανση® του αισθητήραυγρασίαζεδάφουςή αποσυνδέστε το συνδεδεμένο αισθητήρα υγρασίας εδάφους.
2. Ξεβιδώστε τις 6 βίδες (α), και (βλ. 6.1 Αντιμετώπιση εμπλοκήστηςφτερωτής).
3. Αποσυνδέστε τα δύο κελύψη ⑩.
4. Ξεβιδώστε το κάλυμμα ⑮ με ένα κλειδί Άλλεν (ἀνοιγμα 10) αριοτερόστροφα.
5. Βγάλτε τον αισθητήρα παροχής ⑯ από το άνοιγμα του αισθητήρα ⑫.
6. Καθαρίστε τον αισθητήρα παροχής ⑯ κάτω από τρεχούμενο νερό.
7. Καθαρίστε το άνοιγμα του αιοθητήρα ⑦ με υγρό πανί (χωρίς απορρυπαντικό).
8. Ελέγξτε την ευκινησία του αισθητήρα παροχής ⑯.
9. Συναρμολογήσε και πάλι τον αιοθητήρα παροχής ⑯ με την αντί- στροφη σειρά.
10. Συναρμολογήστε και πάλι τα δύο κελύφη ^10 με την αντίστροφη σειρά.

11.Μόνο για τα προϊόντα με αριθ. 9058 / 9059:

Ταποθετήστε και πάλι το κάλυμμα προστασίας από τη ρύπανοη® του αισθητήρα υγρασίας εδάφους ή συνδέστε και πάλι τον αισθητήρα υγρασίας εδάφους.

6.4 Πίνακας σφαλμάτων:

Για τα προϊόντα με αριθ. 9058 / 9059: Βλ. επίσης την επεξήγηση της οθόνης στις οδηγίες λειτουργίας της οθόνης Bluetooth®.

Πρόβλημα Αιτία Αντιμετώπιοη

Η αντλία λειτουργείαλλά δεν αντλεί	Το λάστιχο αναρρόφησηςἐχει υθαρεί ή ἡχει διαρροή [Εικ. Α2].	→ Ελέγξτε το λάστιχο αναρρόφησης για ζημίες και στεγανοποιήστε το αεροστεγώς.
	Η αντλία αναρροφά σέρααπά ένα σημείο αύνδεσης [Εικ. Α2].	→ Στεγανοποιήστε αεροστεγώςτις αυνδέσεις στην πλειράαναρρόφησης.
	Δεν υπάρχει νερό στη δεξαμενή,ατο δοχεία νερού, στο σωλήνανερού κλπ.	→ Αποκαταστήστε την τροφοδοσία νερού στην πλειράαναρρόφησης.
	Η αντλία δεν γεμίζει με νερό [Εικ. Α4].	→ Πληρώστε την αντλία (βλ. 3.1.3 θέση της αντλίαςσε λειτουργία).
	Το νερό διαρεύγει κατά τηδιαδικασία αναρρόφησης απότο λάστιχο πίεσης.	1. Πληρώστε και πάλι την αντλία.2. Κρατήστε ψηλά το λάστιχοπίεσης.3. Εκκινήστε την αντλία ξανά (βλ. 3.1.3 θέση της αντλίαςσε λειτουργία).
	Τα λάστιχα αναρρόφησης της GARDENA εξασφαλίζουν πλήρωςαεροστεγή συνδεση (βλ. 8. ΞΞΑΡΤΗΜΑΤΑ/ΑΝΤΑΛΛΑΚΤΙΚΑ).
	Ο βιδωτός σύνδεσμος στοστόμιο πλήρωσης δεν είναιστεγανός [Εικ. Α2].	→ Ελέγξτε τη στεγανοποιήση(αντικαταστήστε την εάνχρειόζεται) και βιδώστε τοβιδωτό σύνδεσμο με τοχέρι (μην χρησιμοποιήσετετανάλια).
Η αντλία λειτουργείαλλά δεν αντλεί	Ο σέρας δεν μπορεί να διαφύγει, επειδή ο ωωλήνας πίεσης είναι κλειστός ή υπάρχει υπόλαπο νερό στο λάστικο πίεσης.	→ Ανοίζτε τις βαλβίδες απομόνωσης που υπάρχουν στο ωωλήνα πίεσης (π. χ., ραντιστήρι) ή αθειάστε το λάστικο πίεσης.
	Ο σέρας δεν μπορεί να διαφύγει, επειδή το λάστικο πίεσης είναι τυλιγμένο.	1. Τοποθετήσε το λάστικο πίεσης ευθύγραμμα σε αλόκληρο τα μήκας του.2. Τοποθετήσε το λάστικο από την έξοδο της αντίλιας προς τα επάνω.3. Μην τοακίζετε το λάστικο πίεσης στην έξοδος της αντίλιας.4. Ανοίζτε όλους τους καταναλωτές στο μέγιστο βαθμό.
	Ο χράνος αναρρόφησης των 5 λεπτών δεν συμπληρώθηκε.	→ Περιμένετε έως 5 λεπτά μέχρι να αντλήσει νερό η αντλία.
	Το φίλτρο αναρρόφησης ή το ατοπ επιστροφής στο λάστικο αναρρόφησης είναι φραγμένα.	→ Καθαριότε τα φίλτρο αναρρόφησης ή το στοπ επιστροφής.
	Το άκρο του λάστικου αναρρόφησης δεν βρίοκεται μέσα στο νερό [Εικ. Α5].	→ Εμβαπίστε το άκρο του λάστικου αναρρόφησης βαθύτερα στο νερό.
	Το ύψος αναρρόφησης είναι υπερβολικό [Εικ. Α5].	→ Περιορίστε το ύψος αναρρόφησης.
	Αν αντιμετωπίζετε διακολίες κατά την αναρρόφηση, χρηοιμοποείστε τα λάστικο ανα ρρόφησης της GARDENA με βαλβίδα αντεπιστροφής (βλ. 8. ΕΞΑΡΤΗΜΑΤΑ/ΑΝΤΑΛΛΑΚΤΙΚΑ).Πριν από την εκκίνηση της αντίλιας πληρώστε την με νερό.
Η αντλία δεν παίρνει μπροστά ή σταματάει κατά τη διάρκεια της λειτουργίας	Ο θερμοστατικός διακόπτης απενεργοποίησε την αντλία λόγω υπερθέρμανοις.	→ Αφήστε την αντλία να κρυώσει, εκκενώστε την αντλία κοι πληρώστε την ξανά.→ Λάβστε υπόψη τη μέγιστη θερμοκρασία μέσου (35 °C).
	Η αντλία είναι χωρίς παροχή ρεύματος.	→ Ελέγζετε τις αοφέλειες και τα πλεκτρικά βύσματα σύνδεσης.
	Ο διακόπτης RCD ενεργοποίηθηκε (ρεύμα διαρροής).	→ Απουουνδέστε το φις από την πρίζα και απευθυνθεστε στο αέρβις της GARDENA.
	Η αντλία δεν είναι ενεργοποιημένη.	→ Πατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης στη θέση ΟΝ.
Η αντλία λειτουργεί, αλλά μειώνεται απότομα η απόδοσή της	Το άκρο του λάστικου αναρρόφησης δεν βρίοκεται μέσα στο νερό [Εικ. Α5].	→ Εμβαπίστε το άκρο του λάστικου αναρρόφησης βοθύτερα στο νερό.
	Το φίλτρο αναρρόφησης ή το ατοπ επιστροφής στο λάστικο αναρρόφησης είναι φραγμένα.	→ Καθαριότε το φίλτρο αναρρόφησης ή το στοπ επιστροφής.
	Δεν υπόρχει νερό στη δεξμενή, ατο δοχεία νερού, στο αωλήνα νερού κλιτ.	→ Αποκαταστήσε την τροφοδοσία νερού στην πλευρά αναρρόφησης.
	Ο σωλήνας αναρρόφησης δεν είναι στεγανάς [Εικ. Α2].	→ Αντιμετωπίστε τη διαρροή.
	Εμπλοκή της φτερωτής, → Απελευθερώστε τη φτερωτή.
	Το λάστικο πίεσης είναι τασκαιμένο.	→ Τοποθετήσε το λάστικο πίεσης χωρίς τασκιοματα και μην το στακίζετε στην έξοδο της αντλίας.
Ο βιδωτός σύνδεαμος του φίλτρου δεν ξεβιδώνει με το χέρι	Το σπείρωμα είναι ακάθαρτο. → Χρησιμοποίησε μια τανόλια αντλιών νερού για να τον ξεβιδώσετε.→ Καθαριότε το σπείρωμα στο φίλτρο και στην αντλία.

ΥΠΟΔΕΙΞΗ:

Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα σέρβις της εταιρείας GARDENA καθώς και από εξειδικευμένους αντιπροσώπους εξουσιοδοτημένους από την εταιρεία GARDENA.

→ Για άλλες ζημίες, απευθυνθείτε στο κέντρο Σέρβις της GARDENA.

1. TEXNIKA XAPAKTHPIΣTIKA

Αντλία κίημου	Μονάδα Τιμή(Κωδ. 9057)	Τιμή(Κωδ. 9058)	Τιμή(Κωδ. 9059)
Ισχύς δικτύου W 900 1050 1300

Αντλία κήπου		Μονάδα Τιμή (Κωδ. 9057)		Τιμή (Κωδ. 9058)	Τιμή (Κωδ. 9059)
Τάση δικτύου V (ΑC)		230 230 230
Συχνότητα δικτύου		Hz	50	50	50
Μέγ. ικανότητα άντλησης		l/h	5600 6300 6500
Μέγ. πίεση/ μεγ. ύψος άντλησης		bar / m	4,7 47	4,9 49	6,0 60
Μέγ. Βάθος αναρρόφησης		m	8	8	8
Επιτρεπτή εσωτερική πίεση (στην πλευρά πίεσης)		bar	6	6	6
Καλώδιο σύνδεσης		m	1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Βάρος χωρίς καλώδιο (περ.)		kg	10	10,7	11,8
Στάθμη ηχητικής πίεσης L_μα Αφαίρεση:	1 m	dB	58	59	60
	5 m		45	45	46
	10 m		38	39	40
Στάθμη ηχητικής ισχύος L_μα 1: προσδιορίζόμενη / εγγυημένη Αβεβαιότητα k_μα		dB (A)	67 / 69	68 / 70	68 / 71
			2,67	2,29	2,78
Μέγ. θερμοκρασία αντλούμενου νερού		°C	35	35	35

Μέθοδος μέτρησης κατά το πρότυπο: 1) RL 2000/14/EU

1. ΕΞΑΡΤΗΜΑΤΑ/ΑΝΤΑΛΛΑΚΤΙΚΑ

Λάστιχαναρρόφησης GARDENA	Δεν τοσκίζεται, κατ'επιλογή προσφέρεται με το μέτρο, κωδ. 1720/1721 (19 mm (3/4") / 25 mm (1'') χωρίς εξαρτή ματα σύνδεσης ή αε στάνταρ μήκος κωδ. 1411/1418 κομπλέ με εξαρτήματα συνδεσης.
Σύνδεση σωλήνα αναρρόφησης GARDENA	Για σύνδεση στην πλευράσαναρρόφησης.	Κωδ. 1723/1724
Σετ σύνδεσης αντλίας GARDENA	Για σύνδεση στην πλευρά πλεσης.	Κωδ. 1750/1752
Φίλτροαναρρόφησης GARDENA	Για τα λάστιχα αναρρόφησης που πωλούνται με το μέτρο.	Κωδ. 1726/1727/1728
Φίλτρο εισόδου αντλίας GARDENA	Συνιστάται για την όντλήση νερού που περιέχει άμμο.	Κωδ. 1730/1731
Σωλήνας σύνδεσης με το κεντρικό δίκτυο GARDENA	Ανθεκτικός στην πλεση αωλήνας σύνδεσης της αντλίας με το κεντρικό δίκτυο. Μήκος 0,5 m. Με θηλυκό σύνδεσμο 33,3 mm (G1) και στα δύο άκρα.	Κωδ. 1729
Πλωτή αναρρόφηση GARDENA	Για την χωρίς ρύπανοη αναρρόφηση κάτω από την επιφάνεια του νερού.	Κωδ. 1417
Ταχυσύνδεσμος GARDENA	Για τη σύνδεση λάστιχων πλεσης 1" στην πλευρά πλεσης.	Κωδ. 7109/7103
GARDENA Αιοθητήρας υγρασίας εδάφους	Για πότισμα σε συνάρτηση με την υγρασία του εδάφους.	Κωδ. 1188/1867
Καλώδιο προέκτασης GARDENA(μήκος: 10 μέτρα)	Για αύξηση του μήκους του καλωδίου του αιοθητήρα μέχρι και στα 105 μέτρα.	Κωδ. 1868

9. ΕΓΓΥΗΣΗ/ΣΕΡΒΙΣ

9.1 Δήλωση προϊόντος:

Δηλώστε το προϊόν σας στη διεύθυνοη gardena.com/registration.

9.2 Σέρβις:

Βρείτε τα τρέχοντα στοιχεία επικοινωνίας του σέρβις μας στο πίσω εξώφυλλο και στο διαδίκτυο:

• Ελλάδα: https://www.gardena.com/gr/servis-kai-ypostirixj/symvoules/opikoinonia/
• Kúnpoc: https://www.gardena.com/cy/servis-kai-ypostirixj/symvoules/epikoinonia/

10. АПОРРІΨΗ

10.1 Απόρριψη της αντλίας:

(σύρφωνα με την οδηγία 2012/19/EU)

Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύοντες τοπικούς κανονιαμούς προστασίας του περιβάλλοντος.

ΣΗΜΑΝΤΙΚΟ!

→ Απορρίψτε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της περιο- χής οας.

ru Садовый насос 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

Χαρακτηριστικό διάγραμμα

Характеристика насоса
