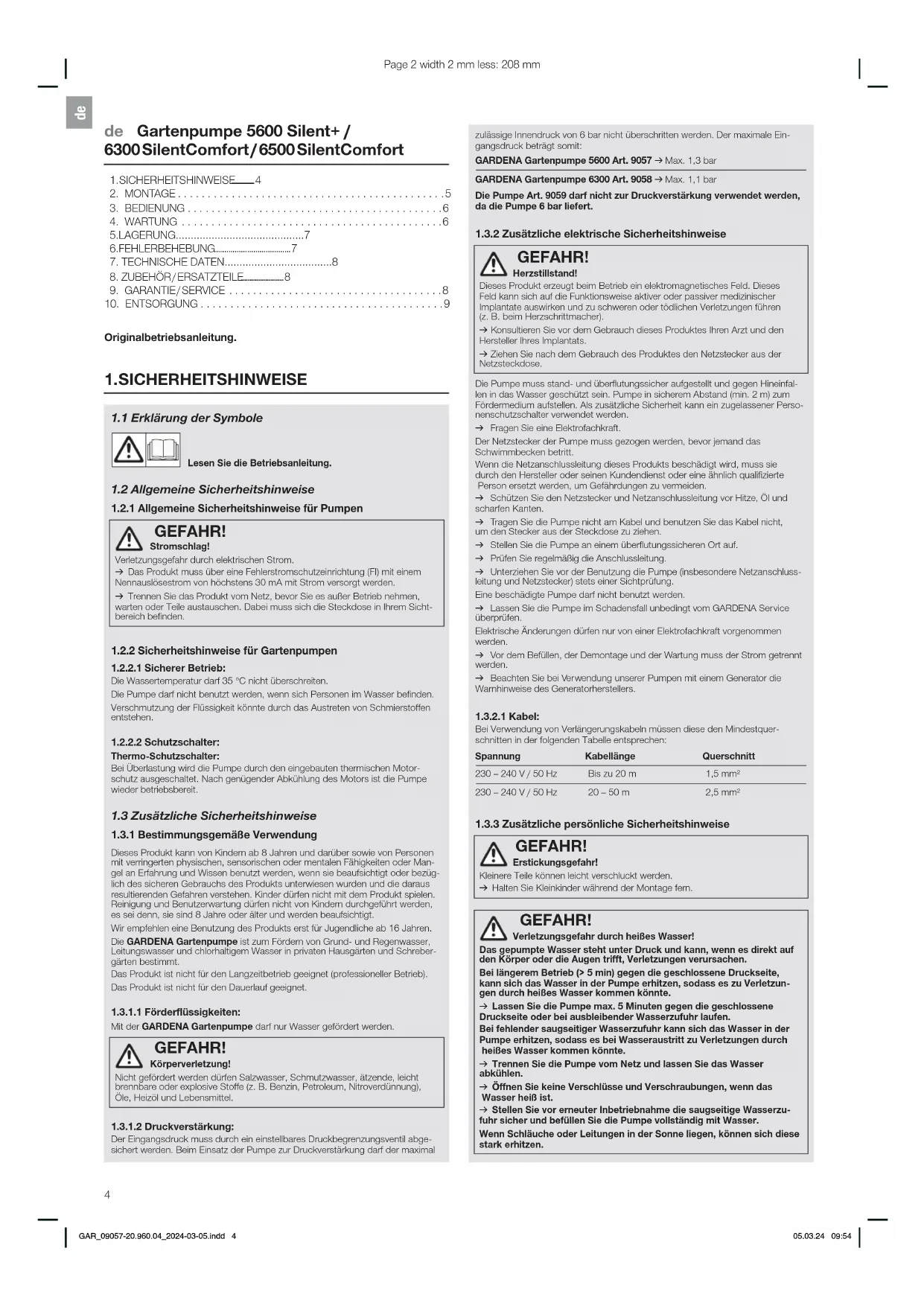

BEDIENUNGSANLEITUNG 6300 SilentComfort GARDENA

6. FEHLERBEHEBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Originalbetriebsanleitung.

1. SICHERHEITSHINWEISE

1.1 Erklärung der Symbole

Lesen Sie die Betriebsanleitung.

1.2 Allgemeine Sicherheitshinweise

1.2.1 Allgemeine Sicherheitshinweise für Pumpen

GEFAHR! Stromschlag!Verletzungsgefahr durch elektrischen Strom.v Das Produkt muss über eine Fehlerstromschutzeinrichtung (FI) mit einem Nennauslösestrom von höchstens 30 mA mit Strom versorgt werden.v Trennen Sie das Produkt vom Netz, bevor Sie es außer Betrieb nehmen, warten oder Teile austauschen. Dabei muss sich die Steckdose in Ihrem Sicht-bereich befinden.

1.2.2 Sicherheitshinweise für Gartenpumpen

1.2.2.1 Sicherer Betrieb:

Die Wassertemperatur darf 35 °C nicht überschreiten.Die Pumpe darf nicht benutzt werden, wenn sich Personen im Wasser befinden.Verschmutzung der Flüssigkeit könnte durch das Austreten von Schmierstoffen entstehen.

1.2.2.2 Schutzschalter:

Thermo-Schutzschalter:Bei Überlastung wird die Pumpe durch den eingebauten thermischen Motor-schutz ausgeschaltet. Nach genügender Abkühlung des Motors ist die Pumpe wieder betriebsbereit.

1.3 Zusätzliche Sicherheitshinweise

1.3.1 Bestimmungsgemäße Verwendung

Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Man-gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg-lich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern durchgeführt werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.Wir empfehlen eine Benutzung des Produkts erst für Jugendliche ab 16 Jahren.Die GARDENA Gartenpumpe ist zum Fördern von Grund- und Regenwasser, Leitungswasser und chlorhaltigem Wasser in privaten Hausgärten und Schreber-gärten bestimmt. Das Produkt ist nicht für den Langzeitbetrieb geeignet (professioneller Betrieb).Das Produkt ist nicht für den Dauerlauf geeignet.

1.3.1.1 Förderflüssigkeiten:

Mit der GARDENA Gartenpumpe darf nur Wasser gefördert werden. GEFAHR! Körperverletzung!Nicht gefördert werden dürfen Salzwasser, Schmutzwasser, ätzende, leicht brennbare oder explosive Stoffe (z. B. Benzin, Petroleum, Nitroverdünnung), Öle, Heizöl und Lebensmittel.

1.3.1.2 Druckverstärkung:

Der Eingangsdruck muss durch ein einstellbares Druckbegrenzungsventil abge-sichert werden. Beim Einsatz der Pumpe zur Druckverstärkung darf der maximal zulässige Innendruck von 6 bar nicht überschritten werden. Der maximale Ein-gangsdruck beträgt somit:GARDENA Gartenpumpe 5600 Art. 9057 v Max. 1,3 barGARDENA Gartenpumpe 6300 Art. 9058 v Max. 1,1 barDie Pumpe Art. 9059 darf nicht zur Druckverstärkung verwendet werden, da die Pumpe 6 bar liefert.

1.3.2 Zusätzliche elektrische Sicherheitshinweise

GEFAHR! Herzstillstand!Dieses Produkt erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich auf die Funktionsweise aktiver oder passiver medizinischer Implantate auswirken und zu schweren oder tödlichen Verletzungen führen (z. B. beim Herzschrittmacher). v Konsultieren Sie vor dem Gebrauch dieses Produktes Ihren Arzt und den Hersteller Ihres Implantats. v Ziehen Sie nach dem Gebrauch des Produktes den Netzstecker aus der Netzsteckdose.Die Pumpe muss stand- und überflutungssicher aufgestellt und gegen Hineinfal-len in das Wasser geschützt sein. Pumpe in sicherem Abstand (min. 2 m) zum Fördermedium aufstellen. Als zusätzliche Sicherheit kann ein zugelassener Perso-nenschutzschalter verwendet werden.v Fragen Sie eine Elektrofachkraft.Der Netzstecker der Pumpe muss gezogen werden, bevor jemand das Schwimmbecken betritt.Wenn die Netzanschlussleitung dieses Produkts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. v Schützen Sie den Netzstecker und Netzanschlussleitung vor Hitze, Öl und scharfen Kanten. v Tragen Sie die Pumpe nicht am Kabel und benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen.v Stellen Sie die Pumpe an einem überflutungssicheren Ort auf.v Prüfen Sie regelmäßig die Anschlussleitung. v Unterziehen Sie vor der Benutzung die Pumpe (insbesondere Netzanschluss- leitung und Netzstecker) stets einer Sichtprüfung.Eine beschädigte Pumpe darf nicht benutzt werden. v Lassen Sie die Pumpe im Schadensfall unbedingt vom GARDENA Service überprüfen.Elektrische Änderungen dürfen nur von einer Elektrofachkraft vorgenommen werden. v Vor dem Befüllen, der Demontage und der Wartung muss der Strom getrennt werden. v Beachten Sie bei Verwendung unserer Pumpen mit einem Generator die Warnhinweise des Generatorherstellers.

Bei Verwendung von Verlängerungskabeln müssen diese den Mindestquer-schnitten in der folgenden Tabelle entsprechen:Spannung Kabellänge Querschnitt230 – 240 V / 50 Hz Bis zu 20 m 1,5 mm²230 – 240 V / 50 Hz 20 – 50 m 2,5 mm²

1.3.3 Zusätzliche persönliche Sicherheitshinweise

GEFAHR!Erstickungsgefahr!Kleinere Teile können leicht verschluckt werden.v Halten Sie Kleinkinder während der Montage fern. GEFAHR!Verletzungsgefahr durch heißes Wasser!Das gepumpte Wasser steht unter Druck und kann, wenn es direkt auf den Körper oder die Augen trifft, Verletzungen verursachen.Bei längerem Betrieb (> 5 min) gegen die geschlossene Druckseite, kann sich das Wasser in der Pumpe erhitzen, sodass es zu Verletzun-gen durch heißes Wasser kommen könnte.v Lassen Sie die Pumpe max. 5 Minuten gegen die geschlossene Druckseite oder bei ausbleibender Wasserzufuhr laufen.Bei fehlender saugseitiger Wasserzufuhr kann sich das Wasser in der Pumpe erhitzen, sodass es bei Wasseraustritt zu Verletzungen durch heißes Wasser kommen könnte.v Trennen Sie die Pumpe vom Netz und lassen Sie das Wasser abkühlen.v Öffnen Sie keine Verschlüsse und Verschraubungen, wenn das Wasser heiß ist.v Stellen Sie vor erneuter Inbetriebnahme die saugseitige Wasserzu-fuhr sicher und befüllen Sie die Pumpe vollständig mit Wasser.Wenn Schläuche oder Leitungen in der Sonne liegen, können sich diese stark erhitzen.

Page 2 width 2 mm less: 208 mm GAR_09057-20.960.04_2024-03-05.indd 4GAR_09057-20.960.04_2024-03-05.indd 4 05.03.24 09:5405.03.24 09:54Bei Anschluss der Pumpe an die Wasserversorgungsanlage müssen die landes-spezifischen Sanitärvorschriften eingehalten werden, damit das Rücksaugen von Nicht-Trinkwasser verhindert wird.v Fragen Sie einen Sanitärfachmann.Zur Verhinderung eines Trockenlaufs der Pumpe achten Sie bitte darauf, dass sich das Saugschlauchende stets im Fördermedium befindet.v Befüllen Sie die Pumpe vor jeder Inbetriebnahme bis zum Überlauf (min. 2 l) mit Wasser!v Achten Sie darauf, dass beim Befüllen der Pumpe mit Wasser keine Schläu-che und Verbraucher an der Pumpe angeschlossen sind und die Pumpe generell waagerecht steht.v Achten Sie auf knickfrei verlegte Schläuche.Sand und andere schmirgelnde Stoffe führen zu schnellerem Verschleiß und Leistungsminderung der Pumpe.v Verwenden Sie die Pumpe nur mit eingebautem integrierten Filter. Es könnte sonst zur Beschädigung der Pumpe kommen.v Verwenden Sie bei sandhaltigem Wasser einen Pumpen-Vorfilter.Die Förderung von verschmutztem Wasser z. B. Steine, Tannennadeln usw. kann zur Beschädigung der Pumpe führen.v Fördern Sie kein verschmutztes Wasser.Die Mindestdurchflussmenge beträgt 90 l/h (1,5 l/min). Anschlussgeräte mit geringerem Durchsatz dürfen nicht betrieben werden.

GEFAHR! Körperverletzung!Verletzungsgefahr durch unbeabsichtigtes Starten.v Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

• Bei Installation unterhalb des Wassersspiegels muss eine Absperr-einrichtung eingebaut werden, damit es nicht zu unerwünschtem Wasserverlust kommt.• Der Aufstellort muss waagerecht, fest und trocken sein und derPumpe einen sicheren Stand ermöglichen.• Der Abstand zum Wasser muss mindestens 2 m betragen.• Die Pumpe muss an einem überflutungssicheren Ort aufgestellt werden.

2.2 Schlauch an der Saugseite anschließen [ Abb. A6 ]:

Der Anschluss der Saugseite ist mit einem 33,3 mm (G 1")-Außen- Gewinde ausgestattet.Das Anschluss-Stück auf der Saugseite darf nur von Hand ange-zogen werden [ Abb. A2 ].Um die Wiederansaugzeit zu verkürzen, empfehlen wir die Verwendung eines Saugschlauchs mit Rückflussstopp, der ein selbsttätiges Entleeren des Saugschlauchs nach dem Ausschalten der Pumpe verhindert [ Abb. A3 ].Das Ansaugen von Luft im Saugsystem kann zum Funktionsausfall und zu erhöhter Geräuschbildung führen.v Schließen Sie das Saugsystem gewissenhaft an.v Prüfen Sie die Dichtung regelmäßig und tauschen Sie diese bei Bedarf aus. Auf der Saugseite keine Wasserschlauch-Stecksystemteile verwenden.Auf der Saugseite muss ein vakuumfester Saugschlauch verwen-det werden:

• z. B. die GARDENA Sauggarnitur Art. 1411 / 1412 / 1418
• oder der GARDENA Schlagbrunnen-Saugschlauch Art. 1729.• Saugschläuche ohne Gewindeanschluss über ein Saugschlauch- Anschlussstück (z. B. Art. 1723 / 1724) mit dem Anschluss der Saugseite verbinden und luftdicht verschrauben.

2.2.1 Es gibt 2 Arten von Anschluss-Systemen:

Für Flachdichtung vorgesehen: Es ist kein Gewindedichtband erforderlich.v Stellen Sie sicher, dass die Flachdichtung

im Saugschlauch- Anschlussstück eingesetzt und unbeschädigt ist.Für Gewindeabdichtband (Teflon) vorgesehen:Es ist keine Flachdichtung erforderlich. Ein unpassendes Dichtsystem kann zu Leckagen führen.v Verwenden Sie das dafür vorgesehene Dichtsystem.1. Stellen Sie sicher, dass die Flachdichtung

im Saugschlauch- Anschlussstück eingesetzt ist.2. Schrauben Sie den vakuumfesten Saugschlauch luftdicht aufden Anschluss der Saugseite . Dabei muss das Saugschlauch- Anschlussstück gerade aufgesetzt werden [ Abb. A1 ].3. Verlegen Sie den Saugschlauch gerade und windungsfrei.4. Bei Saughöhen über 3 m: Befestigen Sie den Saugschlauch zusätz-lich (z. B. an einen Holzpflock binden). Somit wird die Pumpe vom Gewicht des Saugschlauchs entlastet.

2.3 Schlauch an der Druckseite anschließen

[ Abb. A7 ]: Um eine gute Entlüftung zu gewährleisten, den Druckschlauch erst nach dem Befüllen der Pumpe anschließen (siehe 3.1.3 Pumpe in Betrieb nehmen).Der Anschluss der Druckseite ist mit einem 33,3 mm (G 1")-Außen- Gewinde ausgestattet.Das Anschluss-Stück auf der Druckseite darf nur von Hand angezogen werden.Eine optimierte Ausnutzung der Förderleistung der Pumpe wird durch Anschluss von 19 mm (3/4")-Schläuchen erreicht, in Verbindung mit:• z. B. dem GARDENA Pumpen-Anschlusssatz Art. 1752• oder 25 mm (1")-Schläuchen mit dem GARDENA Schnellkupplungs- Gewindestück mit Innengewinde Art. 7109 / Schnellkupplungs- Schlauchstück Art. 7103.Auf der Druckseite befinden sich 2 Anschlüsse. Ein horizontaler (180° dreh-bar) und ein vertikaler Anschluss. Der nicht verwendete Anschluss muss mit der Verschlusskappe

verschlossen werden.Halten Sie oder fixieren Sie den Druckschlauch vertikal, damit ein Abkni-cken des Druckschlauchs am vertikalen Pumpenausgang vermieden wird.Verlegen Sie den Schlauch flach am Boden und vermeiden Sie u-förmige Erhebungen des Schlauches sowie aufgewickelte Schläuche. Für das Ent-weichen der Luft ist es optimal, wenn der Druckschlauch vollständig aus-gelegt ist und von der Pumpe aus gesehen einen steigenden Verlauf hat.1. Verbinden Sie den Druckschlauch mit dem Anschluss derDruckseite

2. Schrauben Sie die Verschlusskappe

auf den nicht verwendetenAnschluss der Druckseite.

2.3.1 Druckschlauch über das GARDENA Stecksystem

anschließen: Über das GARDENA Stecksystem können 19 mm (3/4")- / 16 mm (5/8")- und 13 mm (1/2")-Schläuche angeschlossen werden.Schlauch-Durchmesser Pumpenanschluss13 mm (1/2") GARDENA Pumpenanschluss-Satz Art. 175016 mm (5/8") GARDENA HahnverbinderGARDENA SchlauchverbinderArt. 18202Art. 1821619 mm (3/4") GARDENA Pumpenanschluss-Satz Art. 1752

2.3.2 Paralleler Anschluss von mehr als 2 Druckschläuchen:

Bei parallelem Anschluss von mehr als 2 Druckschläuchen empfehlen wir die Verwendung von:• z. B. dem GARDENA 2- oder 4-Wege-Verteiler Art. 8193 / 8194• oder dem GARDENA 2-Wege-Ventil Art. 940.Diese können direkt auf den Anschluss der Druckseite geschraubt werden.

2.4 Art. 9058 / 9059:

Bodenfeuchtesensor (optional) anschließen [ Abb. A8 ]: Neben der zeitabhängigen Steuerung (siehe Bluetooth -Display Betriebsanleitung) besteht zusätzlich die Möglichkeit der Einbeziehung der Bodenfeuchtigkeit.Bei ausreichender Bodenfeuchtigkeit wird eine Bewässerung nach Zeitplan nicht ausgeführt.1. Platzieren Sie den Bodenfeuchtesensor im Beregnungsbereich.2. Öffnen Sie die Schmutzabdeckung

3. Stecken Sie den Stecker des Sensors in den Sensor-Anschluss

GAR_09057-20.960.04_2024-03-05.indd 5GAR_09057-20.960.04_2024-03-05.indd 5 05.03.24 09:5405.03.24 09:543. Suchen Sie in der 6.4 Fehler-Tabelle nach möglichen Ursachen.

4. Starten Sie die Pumpe erneut (siehe 3.1.3 Pumpe in Betrieb nehmen).

3.1.4 Pumpe stoppen:

v Art. 9057: Drücken Sie den Ein- / Aus-Schalter auf die Stellung Aus. Die Pumpe stoppt und der Ein- / Aus-Schalter leuchtet nicht mehr. v Art. 9058 / 9059: Siehe Bluetooth

-Display Betriebsanleitung.

3.1.5 Art. 9058 / 9059:

Wenn die Pumpe nach 5 Minuten noch kein Wasser pumpt: v Siehe Bluetooth -Display Betriebsanleitung.

3.2 Nur für Art. 9058 / 9059: safe-pump-Funktion:

v Siehe Bluetooth -Display Betriebsanleitung.

3.3.1 Allgemeiner Tipp zur Ansaugung:

Die angegebene maximale Selbstansaughöhe wird nur erreicht, wenn die Pumpe über die Einfüllöffnung bis zum Überlauf befüllt ist, und der Druckschlauch während des Ansaugvorgangs soweit nach oben gehalten wird, dass kein Wasser von der Pumpe über den Druck-schlauch entweichen kann. Die Pumpe befüllen bevor Schläuche, Festverrohrung etc. druckseitig an der Pumpe angeschlossen sind. So wird sichergestellt, dass die Pumpe vollständig mit Wasser (2 l) befüllt werden kann (Luft kann entweichen). Die Pumpe ist mit 2 l Wasser zu befüllen.

3.3.2 Leiser Betrieb:

Die Pumpe ist leise. Nur mit der richtigen Installation kann dieser Vorteil erhalten bleiben: v Wählen Sie einen vibrationsarmen Untergrund (z. B. nicht auf Bleche oder Kunststofftanks stellen).

3.3.3 Max. Durchflusswerte:

Die Pumpe verfügt über ein Bypass-Ventil um kurze Ansaugzeiten zu ermöglichen. Bei offenem Schlauchende ohne Anschlussgeräte oder sehr großen Schlauchdurchmessern kann das Ventil aufgrund der hydrau-lischen Druckverhältnisse ggf. nicht vom Ansaug- in den Pump betrieb wechseln. Dies kann ein erhöhtes Betriebsgeräusch verursachen. Um die volle Pumpleistung auszuschöpfen, können Sie den Wasserausgang dann, bei laufendem Motor, für ca. 1 Sekunde verschließen (z. B. durch Knicken des Schlauches). So kann das Ventil seine korrekte Position einnehmen, was durch ein einmaliges Klick-Geräusch zu hören ist. In Standardanwen-dungen mit Anschlussgeräten wie Brause oder Regner geschieht dies automatisch.

3.3.4 Montage des Vorfilters:

Falls ein Vorfilter zu lang ist, kann er anstatt in senkrechter Position nach unten, auch in einer anderen Position (z. B. waagerecht) montiert werden.

GEFAHR! Körperverletzung!Verletzungsgefahr durch unbeabsichtigtes Starten.v Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

GEFAHR! Körperverletzung!Verletzungsgefahr und Risiko einer Beschädigung des Produkts.v Reinigen Sie das Produkt nicht mit Wasser oder einem Wasserstrahl (insbesondere Hochdruckwasserstrahl).v Reinigen Sie nicht mit Chemikalien, einschließlich Benzin oder Lösungsmitteln. Einige können wichtige Kunststoffteile zerstören.v Reinigen Sie das Gehäuse der Pumpe mit einem feuchten Tuch.

GEFAHR! Körperverletzung!Verletzungsgefahr durch unbeabsichtigtes Starten.v Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

3.1 Pumpe starten / stoppen [ Abb. O1 / O2 ]:

ACHTUNG! Trockenlaufen der Pumpe!Stellen Sie sicher, dass die Pumpe vor jedem Startvorgang bis zum Überlauf (min. 2 l) mit Wasser gefüllt ist.

3.1.1 Art. 9058 / 9059:

Bedienung über die GARDENA Bluetooth

App: Mit der kostenlosen GARDENA Bluetooth App kann die GARDENA Gartenpumpe Bluetooth zu jeder Zeit gesteuert werden.Sie kann über den Apple App Store oder den Google Play Store herunter-geladen werden.v Siehe hierzu die beiliegende Anleitung zur Bedienung des Bluetooth -Displays.

3.1.2 Art. 9058 / 9059:

Bedienung über das Display an der Pumpe: v Siehe hierzu die beiliegende Anleitung zur Bedienung des Bluetooth -Displays.

3.1.3 Pumpe in Betrieb nehmen:

1. Entfernen Sie den Druckschlauch (Out).Somit wird die Pumpe beim Befüllen besser entlüftet.2. Schrauben Sie die Verschraubung an der Einfüllöffnung

von Hand auf.3. Entnehmen Sie den Filter.Somit ist der Wasserstand beim Einfüllen besser zu erkennen.4. Füllen Sie min. 2 l Wasser über die Einfüllöffnung langsam ein,bisein stabiler Wasserstand auf Höhe des saugseitigen Anschlusseserreicht ist [ Abb. A4 ].Der Einfüllvorgang kann bis zu 2 Minuten dauern.5. Bei Verwendung eines Rückschlagventils: Füllen Sie den Saug-schlauch mit Wasser.Dies beschleunigt den Ansaugvorgang.6. Entleeren Sie das Restwasser im Druckschlauch vor dem Anschließen.Somit kann die Luft beim Ansaugvorgang entweichen.7. Nach dem Befüllen der Pumpe: Verbinden Sie den Druckschlauch(Out) mit der Pumpe.8. Setzen Sie den Filter wieder ein.9. Schrauben Sie die Verschraubung an der Einfüllöffnung

von Hand bis zum Anschlag zu (nicht überdrehen und keine Zange ver-wenden). 10. Öffnen Sie eventuell vorhandene Absperrventile in der Druckleitung(Anschlussgeräte, Wasserstopp, usw.). Alle Verbraucher müssenbis zur max. möglichen Position geöffnet sein. 11. Stecken Sie den Stecker des Netzkabels in eine Netzsteckdose.Art. 9058 / 9059: Siehe Bluetooth -Display Betriebsanleitung. 12. Bei hohen Saughöhen: Heben und halten Sie den Druckschlauch während des Ansaugvorgangs min. 1,8 m senkrecht über der Pumpenach oben. 13. Art. 9057: Drücken Sie den Ein- / Aus-Schalter auf die Stellung Ein.Der Ein- / Aus-Schalter leuchtet. Art. 9058 / 9059: Siehe Bluetooth

-Display Betriebsanleitung. Die Pumpe startet und pumpt das Wasser nach dem Ansaugvorgang.Der Ansaugvorgang kann bis zu 5 Minuten dauern. Art. 9057: Wenn die Pumpe nach 5 Minuten noch kein Wasser pumpt:

1. Drücken Sie den Ein- / Aus-Schalter

auf die Stellung Aus.Die Pumpe stoppt.2. Lassen Sie die Pumpe abkühlen.

GAR_09057-20.960.04_2024-03-05.indd 6GAR_09057-20.960.04_2024-03-05.indd 6 05.03.24 09:5405.03.24 09:544.2 Pumpe durchspülen: Nach dem Pumpen von chlorhaltigem Wasser muss die Pumpe durch- gespült werden.

1. Pumpen Sie lauwarmes Wasser (max. 35 °C) evtl. unter Zusatz eines

milden Reinigungsmittels (z. B. Spülmittel), bis das gepumpte Wasser klar ist.

2. Entsorgen Sie die Rückstände nach den lokal gültigen Richtlinien zur

5.1 Außerbetriebnahme [ Abb. S1 ]:

ACHTUNG! Beschädigung der Pumpe durch Frost! v Bewahren Sie die Pumpe an einem frostsicheren Ort auf. Das Produkt muss für Kinder unzugänglich aufbewahrt werden.

1. Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

2. Schließen Sie eventuell vorhandene Absperrventile in der Saugleitung.

3. Öffnen Sie eventuell vorhandene Absperrventile in der Druckleitung

(Anschlussgeräte, Wasserstopp, usw.). Somit wird die Druckseite drucklos.

4. Schrauben Sie die Verschraubung

und die Wasserablassschraube

von Hand auf. Somit wird die Pumpe entleert.

5. Neigen Sie die Pumpe in Richtung des Ablaufs (ca. 80°) damit sich die

Pumpe vollständig entleert.

6. Schrauben Sie den Saugschlauch und den Druckschlauch ab.

7. Schrauben Sie die Verschraubung

an der Einfüllöffnung

und die Wasserablassschraube

von Hand fest zu (keine Zange verwenden).

8. Reinigen Sie die Pumpe (siehe 4. WARTUNG).

9. Bewahren Sie die Pumpe an einem trockenen, geschlossenen und

frost sicheren Ort auf.

GEFAHR! Körperverletzung! Verletzungsgefahr durch unbeabsichtigtes Starten. v Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

6.1 Laufrad lösen [ Abb. T1 / T2 ]:

Ein durch Verschmutzung blockiertes Laufrad kann gelöst werden.

1. Nur für Art. 9058 / 9059:

Ziehen Sie die Schmutzabdeckung

des Bodenfeuchte-Sensors ab oder stecken Sie den angeschlossenen Bodenfeuchte-Sensor aus.

2. Schrauben Sie die 6 Schrauben

3. Ziehen Sie die beiden Schalen

4. Ziehen Sie den Gummistopfen

von der Welle des Laufrads

5. Drehen Sie die Welle des Laufrads

mit einem isolierten Schrauben- dreher im Uhrzeigersinn. Somit wird das blockierte Laufrad gelöst.

6. Montieren Sie den Gummistopfen

und die beiden Schalen

wieder in umgekehrter Reihenfolge. Achten Sie hierbei darauf, dass die Schrauben

je nach Länge den richtigen Schraublöchern zugeordnet sind.

7. Nur für Art. 9058 / 9059:

Stecken Sie die Schmutzabdeckung

des Bodenfeuchte-Sensors wieder ein oder stecken Sie den Bodenfeuchte-Sensor wieder ein.

6.2 Filter reinigen [ Abb. T3 ]:

Wenn die Pumpe nicht anläuft oder während des Betriebs plötzlich stehen bleibt, könnte dies an einem verstopften Filter liegen.

1. Schließen Sie alle vorhandenen Absperrventile auf der Saugseite.

2. Öffnen Sie evtl. vorhandene Absperrventile in der Druckleitung

(Anschlussgeräte, Wasserstop, usw.). Somit wird die Druckseite drucklos.

3. Schrauben Sie die Verschraubung

4. Ziehen Sie den Filter

senkrecht aus dem Einfüllstutzen

5. Halten Sie den Becher

fest und drehen Sie den Filter

gegen den Uhrzeigersinn aus dem Becher

6. Reinigen Sie den Becher

unter fließendem Wasser.

7. Reinigen Sie den Filter

z.B. mit einer weichen Bürste.

8. Montieren Sie den Filter

wieder in umgekehrter Reihenfolge.

6.3 Nur für Art. 9058 / 9059:

Durchfluss-Sensor reinigen [ Abb. T1 / T4 ]:

1. Nur für Art. 9058 / 9059:

Ziehen Sie die Schmutzabdeckung

des Bodenfeuchte-Sensors ab oder stecken Sie den angeschlossenen Bodenfeuchte-Sensor aus.

2. Schrauben Sie die 6 Schrauben

aus (siehe 6.1 Laufrad lösen).

3. Ziehen Sie die beiden Schalen

4. Schrauben Sie die Kappe

mit einem Inbus-Schlüssel (Weite 10) gegen den Uhrzeigersinn aus.

5. Ziehen Sie den Durchfluss-Sensor

aus der Sensor-Öffnung

6. Reinigen Sie den Durchfluss-Sensor

unter fließendem Wasser.

7. Reinigen Sie die Sensor-Öffnung

mit einem feuchten Tuch (ohne Reinigungsmittel).

8. Prüfen Sie die Beweglichkeit des Durchfluss-Sensors

9. Montieren Sie den Durchfluss-Sensor

wieder in umgekehrter Reihenfolge.

10. Montieren Sie die beiden Schalen

wieder in umgekehrter Reihenfolge.

11. Nur für Art. 9058 / 9059:

Stecken Sie die Schmutzabdeckung

des Bodenfeuchte-Sensors wieder ein oder stecken Sie den Bodenfeuchte- Sensor wieder ein.

Für Art. 9058 / 9059: Siehe zusätzlich Erklärung der Displays in der Bluetooth

-Display Betriebsanleitung. Problem Mögliche Ursache AbhilfePumpe läuft, aber saugt nicht anUndichte bzw. beschädigte Saugleitung [ Abb. A2 ].v Prüfen Sie die Saugleitung auf Beschädigung und dichten Sie diese luftdicht ab.Pumpe saugt an einer Verbin-dungsstelle Luft an [ Abb. A2 ].v Dichten Sie die saugseitige Ver bindungen luftdicht ab.Kein Wasser in der Zisterne, Wasserbehälter, Wasserleitung etc. vorhanden.v Stellen Sie die saugseitige Wasserzufuhr sicher.Pumpe wurde nicht mit Wasser befüllt [ Abb. A4 ].v Befüllen Sie die Pumpe (siehe 3.1.3 Pumpe in Betrieb nehmen).Wasser entweicht beim Ansaugvorgang über den Druckschlauch. 1. Befüllen Sie die Pumpe nochmals.2. Halten Sie den Druckschlauch hoch.3. Starten Sie die Pumpe erneut (siehe 3.1.3 Pumpe in Betrieb nehmen).Eine absolut vakuumdichte Verbindung wird durch Verwendung von GARDENA Saugschläuchen (siehe 8. ZUBEHÖR / ERSATZTEILE) erreicht.Verschraubung am Einfüll-stutzenist undicht [ Abb. A2 ].v Prüfen Sie die Dichtung (ggf. ersetzen) und schrau-benSie die Verschrau-bungvon Hand fest zu (keine Zange verwenden).Luft kann nicht entweichen, da die Druckleitung geschlos-senbzw. Restwasser im Druckschlauch ist.v Öffnen Sie in der Druckleitung vorhandene Absperrventile (z. B. Spritze) bzw. entleeren Sie den Druckschlauch.Luft kann nicht entweichen, da der Druckschlauch gewickelt ist.1. Legen Sie den Druckschlauch gerade auf die gesamte Länge aus. 2. Verlegen Sie den Schlauch vom Pumpenausgang nach oben.3. Knicken Sie den Druck-schlauch am Pumpenaus-gangnicht ab.4. Öffnen Sie alle Verbraucher maximal.

GAR_09057-20.960.04_2024-03-05.indd 7GAR_09057-20.960.04_2024-03-05.indd 7 05.03.24 09:5405.03.24 09:54Problem Mögliche Ursache AbhilfePumpe läuft, aber saugt nicht anAnsaugzeit von 5 Min. wurde nicht abgewartet.v Warten Sie bis zu 5 Min. bis die Pumpe Wasser pumpt.Saugfilter oder Rückflussstopp im Saugschlauch sind verstopft.v Reinigen Sie den Saugfilter bzw. den Rückflussstopp.Saugschlauchende ist nicht im Wasser [ Abb. A5 ].v Tauchen Sie das Saug-schlauch ende tiefer in das Wasser.Saughöhe ist zu groß [ Abb. A5 ]. v Verringern Sie die Ansaug-höhe.Bei sonstigen Ansaugproblemen GARDENA Saugschläuche mit Rückflussstopp (siehe 8. ZUBEHÖR / ERSATZTEILE) benutzen. Vor dem Starten die Pumpe mit Wasser befüllen.Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehenThermoschutzschalter hat die Pumpe wegen Überhitzung abgeschaltet.v Lassen Sie die Pumpe abküh-len, entleeren Sie die Pumpe und befüllen Sie sie erneut.v Beachten Sie die maximale Medientemperatur (35 °C).Pumpe ist ohne Strom. v Prüfen Sie die Sicherungen und elektrischen Steck ver-bindungen.RCD-Schalter hat ausgelöst (Fehlerstrom).v Ziehen Sie den Stecker aus der Netzsteckdose und wenden Sie sich an den GARDENA Service.Pumpe ist nicht eingeschaltet. v Drücken Sie den Ein- / Aus- Schalter auf die Stellung Ein.Pumpe läuft, aber die Förderleistung geht plötzlich zurückSaugschlauchende ist nicht im Wasser [ Abb. A5 ].v Tauchen Sie das Saug-schlauch ende tiefer in das Wasser.Saugfilter oder Rückflussstopp im Saugschlauch sind verstopft.v Reinigen Sie den Saugfilter bzw. den Rückflussstopp.Kein Wasser in der Zisterne, Wasserbehälter, Wasserleitung etc. vorhanden.v Stellen Sie die saugseitige Wasserzufuhr sicher.Saugleitung ist undicht [ Abb. A2 ].v Beseitigen Sie die Undicht-heit.Laufrad ist blockiert. v Lösen Sie das Laufrad.Druckschlauch ist geknickt. v Verlegen Sie den Druck-schlauch knickfrei und kni-cken Sie den Druckschlauch am Pumpenausgang nicht ab.Verschraubung des Filters lässt sich nicht von Hand aufdrehenGewinde ist verschmutzt. v Verwenden Sie eine Was ser-pumpenzange zum Auf drehen. v Reinigen Sie das Gewinde am Filter und in der Pumpe. HINWEIS: Reparaturen dürfen nur von den GARDENA Service-Centern sowie von Fachhändlern durchgeführt werden, die von GARDENA autorisiert sind. v Bitte wenden Sie sich bei anderen Störungen an das GARDENA Service-Center.

GartenpumpeEinheit Wert (Art. 9057)Wert (Art. 9058)Wert (Art. 9059) Nennleistung W 900 1050 1300 Netzspannung V (AC) 230 230 230 Netzfrequenz Hz 50 50 50 Max. Fördermenge l/h 5600 6300 6500 Max. Druck / Max. Förderhöhebar /

Max. Selbstansaughöhe m 8 8 8 Zulässiger Innendruck (druckseitig)bar 6 6 6Anschlusskabel m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Gewicht ohne Kabel (ca.) kg 10 10,7 11,8 Schalldruckpegel L Entfernung: 1 m 5 m 10 m

GartenpumpeEinheit Wert (Art. 9057)Wert (Art. 9058)Wert (Art. 9059)Schallleistungspegel L

gemessen / garantiertUnsicherheit k dB (A)67 / 69 2,67 68 / 70 2,29 68 / 71 2,78 Max. Medientemperatur °C 35 35 35 Messverfahren gemäß: RL 2000/14/EU

8. ZUBEHÖR / ERSATZTEILE

GARDENA Saugschläuche Knick- und vakuumfest, wahlweise erhältlich als Meterware Art. 1720 / 1721 (19 mm (3/4") / 25 mm (1")) ohne Anschluss- armaturen oder als Fixlänge Art. 1411 / 1418 komplett mit Anschlussarmaturen.GARDENA Saugschlauch- Anschlussstück Zum saugseitigen Anschluss. Art. 1723 / 1724 GARDENA Pumpen- Anschlusssatz Zum druckseitigen Anschluss. Art. 1750 / 1752 GARDENA Saugfilter mit RückflussstoppZur Bestückung der Saugschlauch- Meterware.Art. 1726 / 1727 / GARDENA Pumpen-Vorfilter Empfohlen beim Pumpen von sand haltigem Wasser.Art. 1730 / 1731GARDENA Schlagbrunnen- SaugschlauchZum vakuumfesten Anschluss der Pumpe an Schlagbrunnen oder starre Rohre. Länge 0,5 m. Mit beidseitigem 33,3 mm, (G1)-Innengewinde.Art. 1729GARDENA Schwimmende AbsaugungZum schmutzfreien Ansaugen unterhalb der Wasseroberfläche.Art. 1417GARDENA Schnellkupplung Zum druckseitigen Anschluss von 1" Druckschläuchen.Art. 7109 / 7103GARDENA Bodenfeuchte-sensorZur Bewässerung in Abhängigkeit der Bodenfeuchte.Art. 1188 / 1867GARDENA Verlängerungs-kabel(Länge: 10 Meter)Zur Verlängerung des Sensorkabels bis auf maximal 105 Meter.Art. 1868

9. GARANTIE / SERVICE

9.1 Produktregistrierung:

Registrieren Sie Ihr Produkt unter gardena.com/registration.

9.2.1 Service-Leistungen:

Wir bieten Ihnen umfangreiche Serviceleistungen:

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparaturservice – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage

• Einfache und kostengünstige Rücksendung an GARDENA – Rücksendeportal unter www.gardena.de/service/reparatur-service – nur innerhalb Deutschlands

• Kompetente Beratung bei Störung / Reklamation durch unseren Technischen Service

• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service – Bearbeitungsdauer in unserem Haus max. 2 Arbeitstage

9.2.2 Service-Anschrift:

Die aktuellen Kontaktinformationen zu unserem Service finden Sie online:

10.1 Entsorgung der Pumpe:

(gemäß Richtlinie 2012/19/EU) Das Produkt darf nicht über den normalen Haushaltsmüll entsorgt werden. Es muss gemäß den geltenden lokalen Umweltschutzvorschriften entsorgt werden. WICHTIG! v Entsorgen Sie das Produkt über oder durch Ihre örtliche Recycling- Sammelstelle.

10.2 Informationen zur Rücknahme von Elektro-Altgeräten

für private Haushalte: (gilt nur für Deutschland) Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400m² sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufs- flächevon mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen

Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurück- zunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: in diesem Fall ist die Abholung des Altgerätes für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmes-

sung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittel- barer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft wer- den und ist auf drei Altgeräte pro Geräteart beschränkt. Der Vertreiber hat beim Abschluss des Kaufvertrages für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltli- chen Rückgabe bzw. Abholung des Altgerätes zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikations- mitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronik- geräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien – 1 (Wärmeüberträger), – 2 (Bildschirmgeräte) und – 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen. en Garden pump 5600 Silent+ / 6300 SilentComfort / 6500 SilentComfort
