BEDIENUNGSANLEITUNG 1799-20 GARDENA

Tauchpumpe / Schmutzwasserpumpe

Schmutzwasserpumpe 8500 / 13000 aquasensor

Dies ist die deutsche Originalbetriebsanleitung.

Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Betriebsanleitung mit der Pumpe, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, diese Pumpe nicht benutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden.

→Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.

Inhaltsverzeichnis

1. Einsatzgebiet Ihrer GARDENA Pumpe 2
2. Sicherheitshinweise .... 3
3. Inbetriebnahme 4
4. Bedienung 5
5. Außerbetriebnahme 6
6. Wartung ...... 7
7. Beheben von Störungen 7
8. Technische Daten 8
9. Service / Garantie 9

1. Einsatzgebiet Ihrer GARDENA Pumpe

Ordnungsgemäßer Gebrauch

Die GARDENA Pumpen sind für die private Benutzung im Haus- und Hobbygarten bestimmt. Sie sind vorwiegend zum Entwässern bei Überschwemmungen, aber auch zum Um- und Auspumpen von Behältern, zur Wasserentnahme aus Brunnen und Schächten, zum Entwässern von Booten und Yachten sowie zur zeitlich begrenzten Wasserbelüftung und -umwälzung bestimmt.

Fördermedien

Zu den Fördermedien der GARDENA Pumpen gehören sauberes und verschmutztes Wasser (max. Korndurchmesser – Tauchpumpen = 5 mm / Schmutzwasserpumpen = 30 mm) und Schwimmbadwasser (vorausgesetzt ist die bestimmungsgemäße Dosierung von Additiven). Verschmutztes Wasser mit festen Bestandteilen wie Sand oder Steinen führt zu Verschleiß der Turbine und des Pumpenfußes.

Die Pumpen sind voll überflutbar (wasserdicht gekapselt) und können bis zu 7 m in das Fördermedium eingetaucht werden.

Zu beachten

Die GARDENA Pumpen sind nicht für den Langzeitbetrieb (z.B. Dauerumwälzbetrieb) im Teich geeignet. Die Lebensdauer der Pumpen wird bei dieser Betriebsart entsprechend verkürzt. Nicht gefördert werden dürfen ätzende, leicht brennbare oder explosive Stoffe (z. B. Benzin, Petroleum, Nitroverdünnung), Fette, Öle, Salzwasser und Abwasser aus Klosett- und Urinalanlagen.

Die Temperatur der Förderflüssigkeit darf 35 °C nicht überschreiten.

2. Sicherheitshinweise

Elektrische Sicherheit

Nach DIN VDE 0100 dürfen Tauch- und Schmutzwasserpumpen in Schwimmbecken, Gartenteichen und Springbrunnen nur über einen Fehlerstromschutzschalter mit einem Nennfehlerstrom ≤ 30 mA betrieben werden. Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

Aus Sicherheitsgründen empfehlen wir grundsätzlich, die Tauchpumpe über einen Fehlerstromschutzschalter (FI-Schalter) zu betreiben (DIN VDE 0100-702 und 0100-738).

→Bitte wenden Sie sich an Ihren Elektromeisterbetrieb.

Netzanschlussleitungen dürfen nach DIN VDE 0620 keinen geringeren Querschnitt haben als Gummischlauchleitungen mit Kurzzeichen H05 RNF (für Art. 1783 / 1797) bzw. H07 RNF (für Art. 1785 / 1799). Die Leitungslänge muss 10 m betragen.

Angaben auf dem Typschild müssen mit den Daten des Stromnetzes übereinstimmen.

→Stellen Sie sicher, dass die elektrischen Steckverbindungen im überflutungssicheren Bereich angebracht sind.

→Netzstecker vor Nässe schützen.

Stecker und Anschlusskabel vor Hitze, Öl und scharfen Kanten schützen.

GEFAHR ! Stromschlag!

Durch einen abgeschnittenen Netzstecker kann über das Netzkabel Feuchtigkeit in den elektrischen Bereich eindringen und einen Kurzschluss verursachen.

→Netzstecker auf keinen Fall abschneiden (z.B. zur Wanddurchführung).

→Ziehen Sie den Stecker nicht am Kabel, sondern am Steckergehäuse aus der Steckdose.

Das Anschlusskabel oder der Schwimmer-schalter dürfen nicht zum Befestigen oder Transportieren der Pumpe verwendet werden. Zum Eintauchen bzw. Hochziehen und Sichern der Pumpe sollte ein Seil am Trage-griff befestigt werden.

Verlängerungsleitungen müssen der DIN VDE 0620 entsprechen.

In Österreich

In Österreich müssen Pumpen zum Gebrauch in Schwimmbecken und Gartenteichen, die mit einer festen Anschlussleitung ausgestattet sind, nach ÖVE B/EN 60555 Teil 1 bis 3, über einen ÖVE-geprüften Trenn-Transformer gespeist werden, wobei die Nennspannung sekundär 230 V nicht überschreiten darf.

In der Schweiz

In der Schweiz müssen ortsveränderliche Geräte, welche im Freien verwendet werden, über Fehlerstromschutzschalter angeschlossen werden.

Sichtprüfung

→Vor der Benutzung die Pumpe (insbesondere Netzkabel und Stecker) stets einer Sichtprüfung unterziehen.

→Beachten Sie den Mindestwasserstand und die max. Förderhöhe (siehe 8. Technische Daten).

GEFAHR ! Stromschlag!

Eine beschädigte Pumpe darf nicht benutzt werden.

→Pumpe im Schadensfall unbedingt vom GARDENA Service prüfen lassen.

Manueller Betrieb

Im Manuellen Betrieb ist nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abzuschalten.

→Pumpe im Manuellen Betrieb ständig beobachten.

Benutzungshinweise

Trockenlauf führt zu erhöhtem Verschleiß und ist zu vermeiden. Im Manuellen Betrieb ist deshalb nach Ausbleiben der Förderflüssigkeit die Pumpe umgehend abzuschalten.

Pumpe nicht länger als 10 Minuten gegen die geschlossene Druckseite laufen lassen.

Sand und andere schmirgelnde Stoffe führen zu schnellerem Verschleiß und Leistungsmin- derung der Pumpe.

Die Pumpe muss so aufgestellt werden, dass die Einlauföffnungen am Saugfuß nicht durch Verunreinigungen ganz oder teilweise blockiert werden.

Im Teich sollte die Pumpe z. B. auf einen Ziegelstein gestellt werden.

Hinweise für die Tauchpumpen

Im Lieferzustand sind die Drehfüße auf Flachabsaugung (1 mm) eingestellt.

→Für normalen Betrieb die Drehfüße um 180° auf 5 mm drehen. Die Pumpe wird um 5 mm angehoben.
→Vor Inbetriebnahme die Druckleitung frei machen.

Thermo-Schutzschalter

Bei Überlastung wird die Pumpe durch den eingebauten thermischen Motorschutz ausgeschaltet. Der Motor läuft nach genügender Abkühlung selbst wieder an (siehe 7. Beheben von Störungen).

Automatische Entlüftungsvorrichtung

Die Entlüftungsvorrichtung beseitigt ein eventuell vorhandenes Luftpolster in der Pumpe.

Wenn die Pumpe nur halb eingetaucht ist, kann Wasser durch die Entlüftungsbohrungen ① austreten.

Dies ist kein Defekt der Pumpe, sondern dient der automatischen Entlüftung.

3. Inbetriebnahme

Schlauch-Anschluss Obersten Nippel Keinen Nippel Oberste beide Nippel bei ⓐ abtrennen. abtrennen. bei ⓑ abtrennen.

Für 13 m bis 19 mm werden folgende Anschluss-Sätze benötigt:

13 mm ( 1/2 ): GARDENA Pumpenanschluss-Satz Art.-Nr. 1750
16 mm (5/8"): GARDENA Hahnstück Art.-Nr. (2)902 und GARDENA Schlauchstück Art.-Nr. (2)916
19 mm (3/4"): GARDENA Pumpenanschluss-Satz Art.-Nr. 1752

Eine optimale Ausschöpfung der Förderleistung wird bei Verwendung eines 38 mm (1½")-Schlauches erreicht.

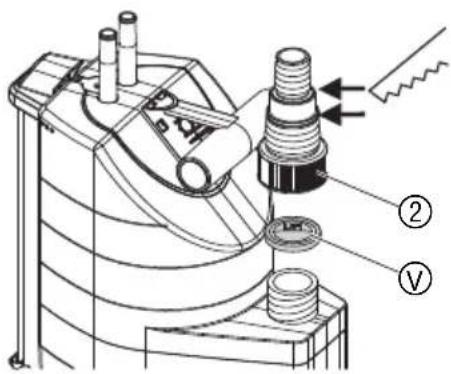

Schlauch anschließen: Der Universal-Anschluss ② ermöglicht den Anschluss von allen Schläuchen aus vorstehender Tabelle.

1. Nicht benötigter Nippel des Universal-Anschlusses ② entsprechend der Schlauchverbindung abtrennen.

1. Nur für die Tauchpumpen Art.1783 / 1785:

Mitgeliefertes Rückschlagventil ⑦, mit der Aufschrift UP nach oben, in den Universal-Anschluss ② einsetzen.

1. Universal-Anschluss ② auf die Pumpe schrauben.
2. Schlauch mit dem Universal-Anschluss ② verbinden.

38 mm (1 ½")- und 25 mm (1")-Schläuche empfehlen wir, zusätzlich mit einer GARDENA Schlauchschelle Art.-Nr. 7192

(für 25 mm) und Art.-Nr. 7193 (für 38 mm) zu befestigen.

Nur für für die Tauchpumpen Art. 1783 / 1785:

Zum Flachabsaugen empfehlen wir 13 mm ( 1/2 ”)- oder 16 mm ( 5/8 ”)-Schläuche. Das Rückschlagventil ☑ verhindert den Wasserrückfluss durch den Schlauch. Die max. Förderhöhe wird nur ohne das Rückschlagventil erreicht.

Nur für die Schmutzwasserpumpen Art. 1797 / 1799 mit 13 mm (½")-Schlauch:

Damit nach dem Pumpen der Inhalt des Druckschlauchs nicht wieder durch die Pumpe ausläuft, kann der Universal-Anschluss ② mit einem GARDENA Regulierventil Art.-Nr. 977 ausgestattet werden, das Sie über Ihren GARDENA Händler beziehen können.

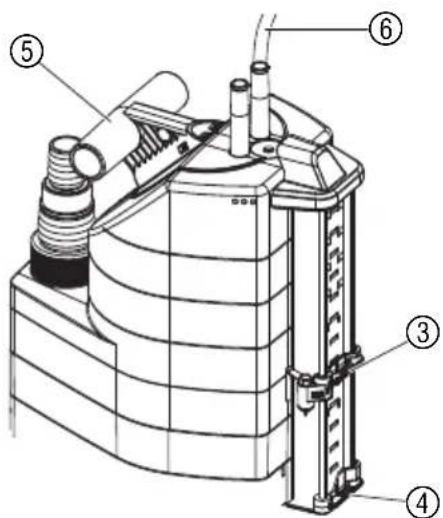

4. Bedienung

Automatikbetrieb:

Wenn der Wasserstand den ON-Sensor ③ berührt, schaltet die Pumpe automatisch ein. Je nach Wassermenge und Umfeld kann es 1 – 3 Minuten dauern, bis das Abpumpen beginnt. Sobald der Wasserstand unter den OFF-Sensor ④ fällt, wird die Pumpe automatisch ausgeschaltet (Die Pumpe läuft ca. 10 Sekunden nach).

1. Pumpe standsicher im Wasser aufstellen

- oder -

die Pumpe mit einem durch die Bohrung am Tragegriff⑤ befestigten Seil in einen Brunnen oder Schacht eintauchen.

1. Netzstecker des Anschlusskabels ⑥ in eine Netzsteckdose stecken.

Ein- und Ausschalthöhe einstellen:

Die Ein- und Ausschalthöhe (siehe 8. Technische Daten) können für den Automatikbetrieb eingestellt werden. Der jeweilige Sensorstift bestimmt die Höhe des Wasserstandes.

Einschalthöhe ON einstellen:

→ON-Sensor ③ auf die gewünschte Einschalthöhe schieben. Einschalthöhe der Pumpe im Automatikbetrieb.

Ausschalthöhe OFF einstellen:

→OFF-Sensor ④ auf die gewünschte Ausschalthöhe schieben. Ausschalthöhe der Pumpe im Automatikbetrieb.

Manueller Betrieb:

Die Pumpe bleibt ständig in Betrieb. Der ON-Sensor ③ wird auf manueller Position eingerastet und über den Kontakt ⑦ überbrückt.

1. OFF-Sensor ④ und ON-Sensor ③ ganz nach unten schieben. sodass der ON-Sensor ③ den Kontakt ⑦ berührt.

2. Pumpe standsicher im Wasser aufstellen

3. oder - die Pumpe mit einem durch die Bohrung am Tragegriff⑤ befestigten Seil in einen Brunnen oder Schacht eintauchen.

4. Netzstecker des Anschlusskabels ⑥ in eine Netzsteckdose stecken.

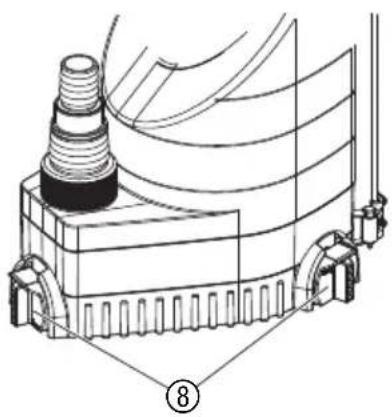

Nur für die Tauchpumpen: Flachabsaugen / Normaler Betrieb

→Die 3 Drehfüße ⑧ um 180° auf 1 mm drehen.

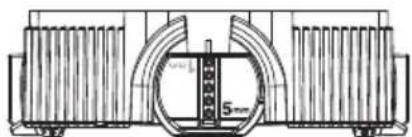

Normaler

→Die 3 Drehfüße ⑧ um 180° auf 5 mm drehen.

Die Restwasserhöhe von ca. 1 mm wird nur beim Flachabsaugen im Manuellen Betrieb erreicht.

5. Außerbetriebnahme

Lagerung:

→Bei Frostgefahr die Pumpe an einem frostsicheren Ort lagern.

Entsorgung: (nach RL2002/ 96/EG)

Gerät darf nicht dem normalen Hausmüll beigefügt werden, sondern muss fachgerecht entsorgt werden.

→Wichtig für Deutschland: Gerät über Ihre kommunale Entsorgungsstelle entsorgen.

6. Wartung

Pumpe durchspülen:

Die GARDENA Pumpen arbeiten weitgehend wartungsfrei.

Nach der Förderung von chlorhaltigem Schwimmbadwasser oder anderen Flüssigkeiten, die Rückstände hinterlassen, muss die Pumpe mit klarem Wasser durchgespült werden.

Sensoren reinigen:

Die Sensoren schalten nur dann zuverlässig, wenn sie regelmäßig (min. alle 2 Monate) gereinigt werden!

→Sensoren ③/④ und Kontakt ⑦ regelmäßig mit einem trockenen Tuch reinigen (keine harten oder scharfen Gegenstände verwenden).

Saugfuß und Laufrad reinigen:

GEFAHR ! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom.

→Vor dem Reinigen des Saugfußes und des Laufrades die Pumpe vom Netz trennen.

1. Die 6 Kreuzschlitz-Schrauben ⑨ ausdrehen und den Saugfuß ⑩ von der Pumpe abziehen.
2. Saugfuß ⑩ und das Laufrad ⑪ reinigen.
3. Saugfuß ⑩ wieder aufsetzen und die Kreuzschlitz-Schrauben⑨ eindrehen.

Ein beschädigtes Laufrad ⑪ darf aus Sicherheitsgründen nur vom GARDENA Service ausgetauscht werden.

1. Beheben von Störungen

Störung	Mögliche	Ursache
Pumpe läuft, aber fördert nicht geknickter Saugschlauch).	Luft kann nicht entweichen.	→ Druckleitung öffnen (z. B. →Rückschlagventil entfernen.
	Rückschlagventil falsch eingesetzt.	→Rückschlagventil mit der Aufschrift UP nach oben einsetzen.
	Luftpolster im Saugfuß.	→Max. 60 Sekunden warten, bis sich die Pumpe über das Entlüftungsventil selbsttätig entlüftet hat. Ggf. aus-/einschalten.
Pumpe läuft, aber fördert nicht Laufrad reinigen (siehe	Laufrad verstopft.	→ Netzstecker ziehen und 6. Wartung).
	Wasserspiegel bei Inbetrieb- →Pumpe tiefer eintauchen.nahme unter Mindestwasserstand.
Pumpe schaltet nicht ein Sensoren oder nicht ab sind verschmutz. (siehe 6. Wartung).Pumpe schaltet ab obwohl OFF-Sensor im Wasser ist	3/4 und Kontakt 7	→Sensoren reinigen
Pumpe läuft nicht an oder bleibt während des Betriebs plötzlich stehen	Thermo-Schutzschalter hatPumpe wegen Überhitzung abgeschaltet.	→ Netzstecker ziehen und reinigen (siehe 6. Wartung).Max. Medientemperatur (35 °C) beachten.
	Stromversorgung unterbrochen.	→Sicherungen und elektrische Steckverbindungen prüfen.
	Schmutzpartikel sind im Saugfuß eingeklemmt.	→Netzstecker ziehen und Saugfuß reinigen (siehe 6. Wartung).
Pumpe läuft, aber Förderleistung geht plötzlich zurück	Saugfuß verstopft.	→ Netzstecker ziehen und Saugfuß reinigen (siehe 6. Wartung).

Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen. Reparaturen dürfen nur von GARDENA Servicestellen oder von GARDENA autorisierten Fachhändlern durchgeführt werden.

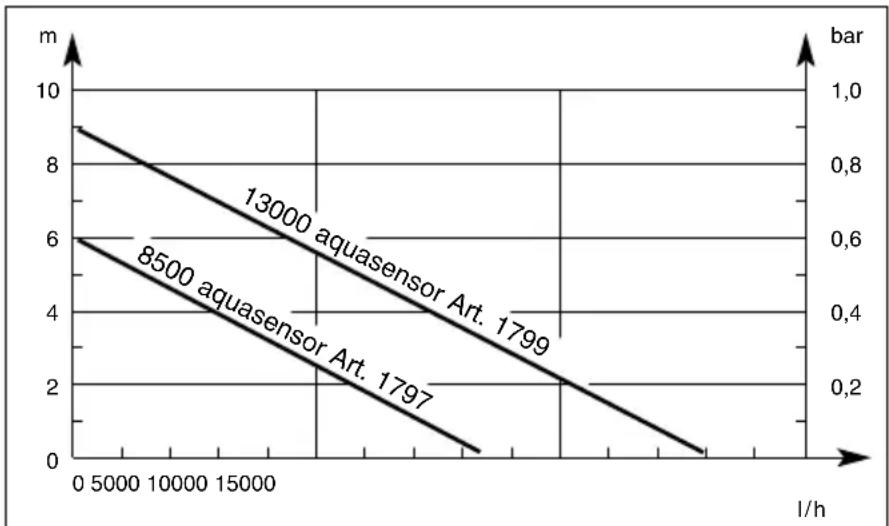

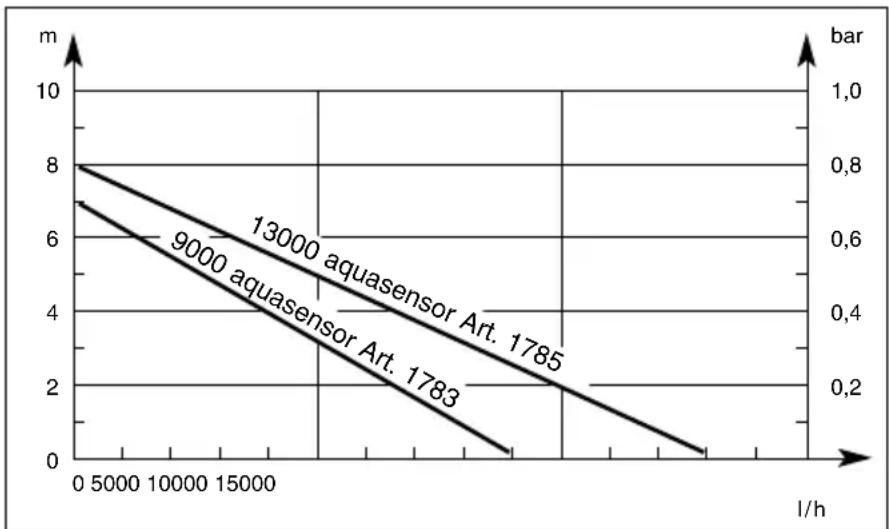

1. Technische Daten

	Tauchpumpen aquasensor		Schmutzwasserpumpen aquasensor
Typ	9000(Art. 1783)	13000(Art. 1785)	8500(Art. 1797)	13000(Art. 1799)
Nennleistung	320 W	650 W	380 W	680 W
Max. Fördermenge	9.000 l/h	13.000 l/h	8.300 l/h	13.000 l/h
Max. Druck	0,7 bar	0,8 bar	0,6 bar	0,9 bar
Max. Förderhöhe	7 m	8 m	6 m	9 m
Max. Eintauchtiefe	7 m	7 m	7 m	7 m
Restwasserhöhe	1 mm	1 mm	35 mm	35 mm
Schmutzwasser mit max. Korngröße	5 mm	5 mm	30 mm	30 mm
Anschlusskabel	10 m H05 RNF	10 m H07 RNF	10 m H05 RNF	10 m H07 RNF
Pumpenanschluss	Universal (G 11/4" M) / Universal-Nippel
Mindestwasserstand bei Inbetriebnahme	5 mm	5 mm	45 mm	45 mm

Typ	9000		13000
Gewicht (ohne Kabel) ca. 3,8 kg	5,4 kg	4,0 kg	5,6 kg
Max. Medientemperatur 35	°C	35	°C	35	°C
Netzspannung / Netzfrequenz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz	230 V / 50 Hz
Min./max. Einschalthöhe	5 mm / 175 mm	5 mm / 210 mm	65 mm / 230 mm	70 mm / 265 mm
Min./max. Ausschalthöhe	3 mm / 170 mm	3 mm / 205 mm	40 mm / 225 mm	40 mm / 260 mm
Schall-Leistungspegel LWA1)	48 dB(A)	55 dB(A)	55 dB(A)	55 dB(A)

1) Messverfahren nach EN 60335-1

Ein- und Ausschalthöhe
Die Ein- und Ausschalthöhe unterliegt Toleranzen.
Nur für die Tauchpumpen Art. 1783 / 1785: Die Restwasserhöhe (flachsaugend bis ca. 1 mm) wird nur im Manuellen Betrieb mit auf 1 mm gedrehten Drehfüßen ⑧ erreicht ehe 4. Bedienung).
9. Service / Garantie

Wir bieten Ihnen umfangreiche Serviceleistungen

Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparatur-Service– Bearbeitungsdauer in unserem Hause max. 5 ArbeitstageEinfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland)– Abholung innerhalb von 2 TagenKompetente Beratung bei Störungen / Reklamationen durch unseren Technischen ServiceSchnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service– Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

Service-Anschrift
GARDENA Manufacturing GmbH Service Hans-Lorenser-Str. 40 D-89079 Ulm

Ihre direkte Verbindung zum Service	Telefon	Fax	@ E-Mail
in Deutschland	(07 31) 4 90 + Durchwahl		www.gardena.de/service/
Technische Störungen / Reklamationen	290	389	[e-mail]
Reparaturen und Antworten auf Kostenvoranschläge	300	249	[e-mail]
Ersatzteilbestellungen / Allgem. Produktberatung	123	249	[e-mail]
Abhol-Service	(018 03) 30 81 00 oder (018 03) 00 16 89

in Österreich [phone]

-90 consumer.service

@husqvarna.at

in der Schweiz 0848 800 464 info

@gardena.ch

Garantie

GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose

Reparatur des eingesandten Gerätes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Gerät wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Gerät zu reparieren.

Die Verschleißteile Turbine und Pumpenfuß sind von der Garantie ausgeschlossen.

Diese Hersteller-Garantie berührt die gegenüber dem Händler / Verkäufer bestehenden Gewährleistungsansprüche nicht.

Im Garantiefall schicken Sie bitte das defekte Gerät zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung per Abhol-Service (nur in Deutschland) oder frankiert an die auf der Rückseite angegebene Serviceadresse.

Unfreie Paketeinsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.

Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.

Kennlinie Tauchpumpe Performance characteristics Submersible Pump Courbe de performance Pompe d'évacuation pour eaux claires Prestatiegrafiek Dompelpomp Kapacitetskurva Dränkbar pump Ydelses karakteristika Dykpumpe Ominaiskäyrä Uppopumppu Merkingslinje for Lensepumpe Curva di rendimento per Pompa sommersa Curva característica de la Bomba sumergible Características de performance da Bomba submersivel Charakterystyka Pompa zanurzeniowa Teljesítménygörbe Merülőszivattyú Charakteristika Ponorné čerpadlo Charakteristika Ponorné čerpadlo Характнріστική каппúлн автліас Характеристика Погружной насос Karakteristika potopna črpalka Dijagram potopna crpka Karakteristična kriva potopna pumpa Характеристика Заглибний насос Graficul Pompa submersibilă Karakter eğrisi Dalgiç Pompa Характеристика Потопяема дренажна помпа Grafiku u pompës zhytëse Uputatav pump karakteristik Panardinamas siurblio charakteristinė kreivė legremdējamais sūkņa raksturlīkne

Kennlinie Schmutzwasserpumpe Performance characteristics Dirty Water Pump Courbe de performance Pompe d'évacuation pour eaux chargées Prestatiegrafiek Vuilwaterpomp Kapacitetskurva Spillvattenpump Ydelses karakteristika Dykpumpe til urent vand Ominaiskäyrä Likavesipumpun Merkingslinje for Lensepumpe for urent vann Curva di rendimento per Pompa sommersa per acqua sporca Curva característica de la Bomba para aguas sucias Características de performance da Bomba para águas sujas Charakterystyka Pompa do brudnej wody Teljesítménygörbe Szennyvízszivattyú Charakteristika Kalové čerpadlo Charakteristika Kalové čerpadlo Характнріотикні кампůлн аvtліас Характеристика Насос для грязной воды Karakteristika črpalka za umazano vodo Dijagram crpka za otpadnu vodu Karakteristična kriva pumpe za prljavu vodu Характеристика насос для брудної води Graficul Pompă de apă murdară Karakter eğrisi Kirli Su Pompası Характеристика Помпа за мръсна вода Grafiku u pompës për ujë të pisët Reoveepumba karakteristikud Purvino vandens siurblio charakteristinė kreivė Netīrā ūdens sūkņa raksturlīkne

7000 Art. 1783 / 1785

7500 Art. 1797 / 1799

Deutschland / Germany

GARDENA GmbH

Central Service

Hans-Lorenser-Straße 40

D-89079 Ulm

Produktfragen:

([phone]

Reparaturen:

([phone]

[e-mail]

Albania

COBALT Sh.p.k.

Rr. Siri Kodra

1000 Tirana

Argentina

Husqvarna Argentina S.A.

Austria / Österreich

Husqvarna Austria GmbH

Consumer Products

Industriezeile 36

4010 Linz

Tel.: [phone]

consumer.service@

husqvarna.at

Azerbaijan

Firm Progress

a. Aliyev Str. 26A

1052 Baku

Belgium
