Ürün Tipi	Yüzey sulama pompası
Marka	Gardena
Model	6300 SilentComfort
Referans	9058
Nominal güç	1050 W
Şebeke gerilimi	230 V / 50 Hz
Maksimum debi	6300 l/saat
Maksimum basınç / Maksimum basma yüksekliği	4,9 bar / 49 m
Maksimum kendinden emiş yüksekliği	8 m
İzin verilen iç basınç (basınç tarafı)	6 bar
Maksimum sıvı sıcaklığı	35 °C
Güç kablosu	1,5 m (H07RN-F)
Ağırlık (kablo hariç)	10,7 kg
Ses basıncı seviyesi (L_pA 1 m'de)	59 dB(A)
Ses gücü seviyesi (L_WA)	68 / 70 dB(A) (ölçülen/garanti edilen)
Ana fonksiyonlar	Temiz su pompalama, uygulama üzerinden Bluetooth kontrolü, güvenli pompa fonksiyonu, isteğe bağlı nem sensörü
Bakım ve temizlik	Filtreyi temizleyin, klorlu sudan sonra durulayın, dondan önce boşaltın
Güvenlik	FI 30 mA devre kesici, termal koruma, aşırı ısınmada otomatik durma
Yedek parçalar ve aksesuarlar	Emiş hortumları (ref. 1411/1412/1418), adaptörler (1723/1724), filtreler, nem sensörü (1188/1867)
Genel bilgiler	gardena.com'a kayıttan sonra garanti, satış sonrası hizmet mevcut

Sık sorulan sorular - 6300 SilentComfort GARDENA

Gardena 6300 SilentComfort pompası ile hangi tür suyu kullanabilirim?

Pompa, temiz suyu basmak için tasarlanmıştır: yeraltı suyu, yağmur suyu, evsel su veya klorlu su. Tuzlu, kirli, asitli, yanıcı su veya yağlar kullanmayın.

İlk kullanımdan önce pompa nasıl havalandırılır?

Doldurma kapağını sökün, seviye emiş bağlantısı yüksekliğinde sabitlenene kadar yavaşça en az 2 litre su dökün, ardından tekrar sıkın. Doldurma sırasında hava tahliyesine izin vermek için basma hortumunun bağlı olmadığından emin olun.

Pompa çalışmazsa ne yapmalıyım?

Elektrik beslemesini (sigortalar, priz), Açma/Kapama düğmesinin Açık konumda olduğunu ve pompanın doğru şekilde suyla doldurulduğunu kontrol edin. Termik şalter atmışsa, pompanın soğumasını bekleyin.

Pompa filtresi nasıl temizlenir?

Gücü kesin ve kapatma vanalarını kapatın. Doldurma kapağını sökün, filtreyi dikey olarak çıkarın, döndürerek sökün, yumuşak bir fırça ile temizleyin ve yeniden takın.

Pompa sürekli kullanıma uygun mudur?

Hayır, pompa evsel kullanım için tasarlanmıştır ve sürekli çalışma için değildir. Pompayı boşaltma kapalıyken 5 dakikadan fazla çalıştırmayın.

Pompa donmaya karşı nasıl korunur?

Pompanın fişini çekin, doldurma ve tahliye tapalarını çıkararak tamamen boşaltın, kalan suyu boşaltmak için eğin ve kuru, dondan korunan bir yerde saklayın.

Pompa ile uzatma kablosu kullanabilir miyim?

Evet, ancak yalnızca kablo kesiti uygunsa: 20 m'ye kadar 1,5 mm², 20 ila 50 m arası 2,5 mm². Dış mekana uygun bir uzatma kablosu kullanın.

Per vanesi sıkışırsa nasıl serbest bırakılır?

Pompanın fişini çekin, vidaları çıkardıktan sonra iki gövdeyi sökün, şafttaki lastik tapaları çıkarın, ardından yalıtımlı bir tornavida ile pervane şaftını saat yönünde çevirin.

Pompanın otomatik kontrolü var mı?

Evet, 6300 SilentComfort (ref. 9058) modeli, uzaktan kumanda ve programlama için Gardena Bluetooth uygulaması ile uyumludur. Ayrıca isteğe bağlı bir nem sensörü ile de kullanılabilir.

Pompanın maksimum emiş yüksekliği nedir?

Maksimum kendinden emiş yüksekliği 8 metredir, pompanın doğru şekilde suyla doldurulması ve emiş hortumunun sızdırmaz olması koşuluyla.

KULLANIM KILAVUZU 6300 SilentComfort GARDENA

tr Kullanma Kilavuzu Bahçepompası

Orijinal kullanma kılavuzunun çevirisi.

1. EMNİYET BİLGİLERİ

1.1 Sembollerin açıklaması

Kullanma kılavuzunu okuyun.

1.2 Genel emniyet bilgileri

1.2.1 Pompalar için genel emniyet bilgileri

TEHLIKE!

Elektrik çarpması!

Elektrik akımı nedeniyle yaralanma tehlikesi.
→ Ürün, maksimum 30 mA'lik nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.
→ Devre dışı bırakmadan, bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü şebekeden ayırın. Bu sırada prizi görebilmelisiniz.

1.2.2 Bahçe pompaları için emniyet bilgileri

1.2.2.1 Daha güvenli çalışma:

Su sıcaklığı 35 °C üzerinde olamaz.

Suda insanlar bulunduğu pampa kullanılmamalıdır.

Sızan yağlayıcı maddelerden dolayı sıvılar kirlenebilir.

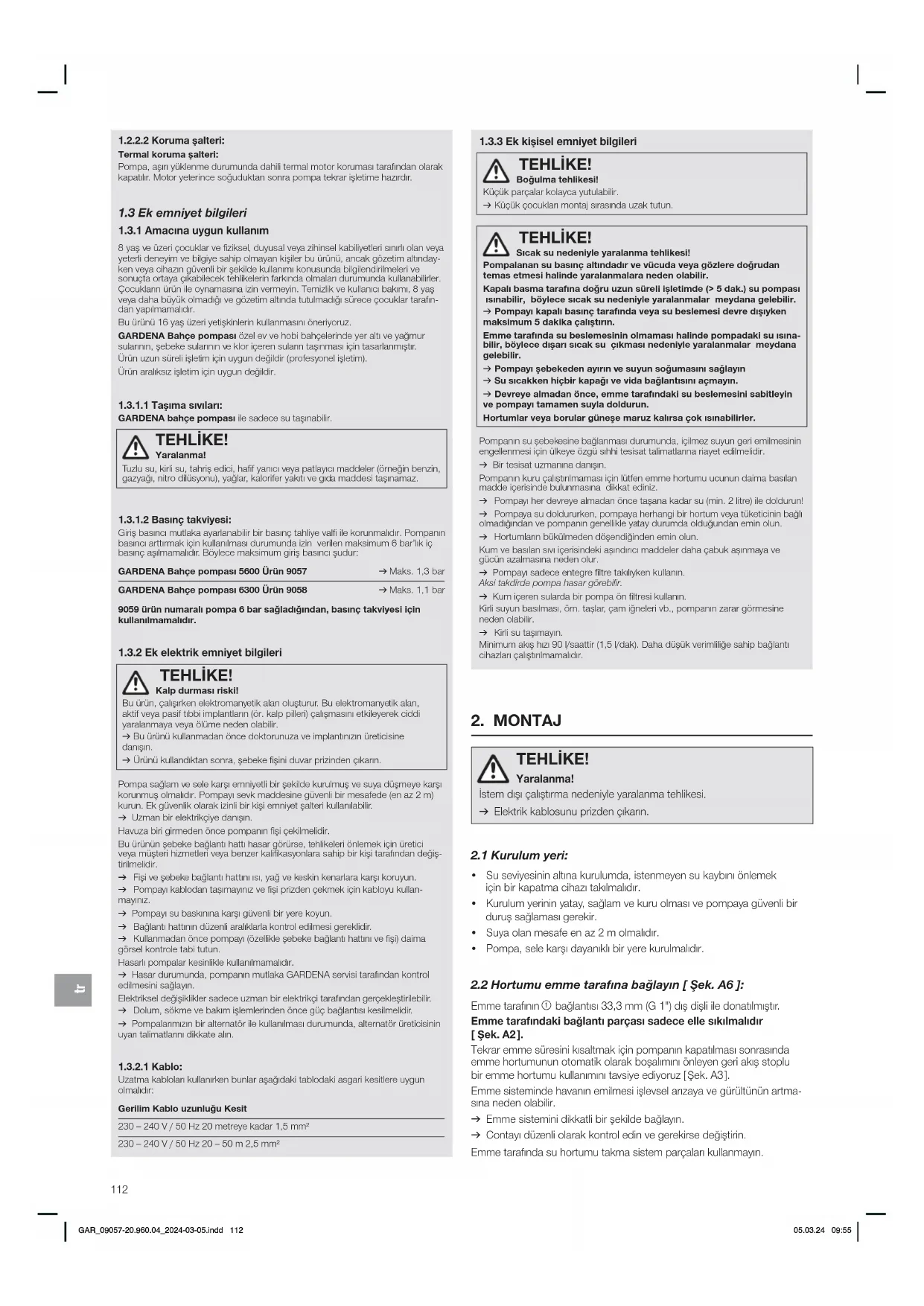

1.2.2.2 Koruma şalteri:

Termal koruma şalteri:

Pompa, aşın yüklenme durumunda dahili termal motor koruması tarafından olarak kapatılır. Motor yeterince soğuduktan sonra pompa tekrar işletme hazırlır.

1.3 Ek emniyet bilgileri

1.3.1 Amacına uygun kullanım

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünlü, ancak gözetim altındayken veya cihazin güvenii bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehilkelerim farkında olmalan durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, 8 yaş veya daha büyük olmadığı ve gözetim altında tutulmadığı sürece çocuklar tarafından yapılamalıdır.

Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

GARDENA Bahçe pompası özel ev ve hobi bahçelerinde yer altı ve yağmur sularının, şebeke sularının ve klor içeren sulann taşınması için tasarlanmıştır. Ürün uzun süreli işletim için uygun değildir (profesyonel işletim).

Ürün aralıksız işletim için uygun değildir.

1.3.1.1 Taşıma sıvıları:

GARDENA bahçe pompası ile sadece su taşınabilir.

TEHLIKE!

Yaralanma!

Tuzlu su, kirli su, tahriş edici, halif yanıcı veya patlayıcı maddeler (örneğin benzin, gazyağı, nitro dilüsyonu), yağlar, kalorifer yakı ve gıda maddesi taşınamaz.

1.3.1.2 Basınç takviyesi:

Giriş basıncı mutlaka ayarlanabilir bir basınç tahliye valfi ile korunmalıdır. Pompanın basıncı arttırmak için kullanılması durumunda izin verilen maksimum 6 bar'lik iç basınç aşılmamalıdır. Böylece maksimum giriş basıncı şudur:

GARDENA Bahçe pompası 5600 Ürün 9057 → Maks. 1,3 bar

GARDENA Bahçe pompası 6300 Ürün 9058 → Maks. 1,1 bar

9059 ürün numaralı pompa 6 bar sağladığından, basınç takvlyesi için kullanılmamalıdır.

1.3.2 Ek elektrik emniyet bilgileri

TEHLIKE!

Kalp durması riski!

Bu ürün, çalışırken elektromanyetik alan oluşturur. Bu elektromanyetik alan, aktif veya pasif tibbi implantiann (ör, kalp pilleri) çalışmasını etkileyerek ciddi yaralanmaya veya ölüme neden olabilir.

→ Bu ürünü kullanmadan önce doktorunuza ve implantınızın üreticisine danışın.

→ Ürünü kullandıktan sonra, şebeke fisini duvar prizinden çıkann.

Pompa sağlam ve sele karşı emniyetli bir şekilde kurulmuş ve suya düşmeye karşı korunmuş olmalıdır. Pompayı sevk maddesine güvenli bir mesafede (en az 2 m) kurun. Ek güvenlik olarak izinli bir kişi emniyet şalteri kullanılabilir.

→ Uzman bir elektrikçiye danışın.

Havuza bir girmeden önce pompanın fişi çekilmelidir.

Bu ürünün şobeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici veya müşteri hizmelleri veya benzer kalifikasyonlara sahip bir kişi tarafından değiştirilmolidir.

→ Fisi ve şebeke bağlantı hattını ısı, yağ ve keskin kenarlara karşı koruyun.

→ Pompayı kablodan taşımayınız ve fisi prizden çekmek için kabloyu kullanmayınız.

→ Pompayı su baskınına karşı güvenli bir yere koyun.

→ Bağlantı hattının düzenli aralıklarla kontrol edilmesi gereklidir.

→ Kullanmadan önce pompayı (özellikle şebeke bağlantı hattını ve fisi) daima görsel kontrole tabi tutun.

Hasarlı pompalar kesinlikle kullanılmamalıdır.

→ Hasar durumunda, pompanın mutlaka GARDENA servisi tarafından kontrol edilmesini sağlayın.

Elektriksel değişiklikler sadece uzman bir elektrikçi tarafından gerçekleştirilebilir.

→ Dolum, sökme ve bakım işlemlerinden önce güç bağlantısı kesilmelidir.

→ Pompalanmizin bir alternatör ile kullanılması durumunda, alternatör üreticisinin uyan talimatlarını dikkate alın.

1.3.2.1 Kablo:

Uzatma kablolan kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun olmalıdır:

1.3.3 Ek kişisel emniyet bilgileri

TEHLIKE!

Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir

→ Küçük çocukları montaj sırasında uzak tutun.

TEHLIKE!

Sıcak su nedeniyle yaralanma tehlikesi!

Pompalanan su basınç altındadır ve vücuda veya gözlere doğrudan temas etmesi halinde yaralanmalara neden olabilir.

Kapalı basma tarafına doğru uzun süreli işletimde (> 5 dak.) su pompası isinabilir, böylece sıcak su nedeniyle yaralanmalar meydana gelebilir.

→ Pompayı kapalı basınç tarafından veya su beslemesi devre dişiyken maksimum 5 dakika çalıştırın.

Emme tarafından su beslemesinin olmaması halinde pompadaki su isinabilir, böylece dışarı sıcak su çıkması nedeniyle yaralanmalar meydana gelebilir.

→ Pompayı şebekeden ayının ve suyun soğumasını sağlayın

→ Su sıcakken hiçbir kapağı ve vida bağlantısını açmayın.

→ Devreye almadan önce, emme tarafındani su beslemesini sabitleyin ve pompayı tamamen suyla doldurun.

Hortumlar veya borular güneşe maruz kalırsa çok ısınabilirler.

Pompanın su şebekesine bağlanması durumunda, içilmez suyun geri emilmesinin engellenmesi için ülkeye özgü sıhhi tesisat talimatlarına riayet edilmelidir.

→ Bir tesisat uzmanına danışın.

Pompanın kuru çalıştırılmaması için lütfen emme hortumu ucunun daima basılan madde içerisinde bulunmasına, dikkat ediniz.

→ Pompayı her devreye almadan önce taşana kadar su (min. 2 litre) ile doldurun!

→ Pompaya su doldururken, pompaya herhangi bir hortum veya tüketicinin bağlı olmadığından ve pompanın genellikle yatay durumda olduğundan emin olun.

→ Hortumlann bükülmeden dösendiğinden emin olun.

Kum ve basılan sıvı içensindeki aşındıncı maddeler daha çabuk aşınmaya ve gücün azalmasına neden olur.

→ Pompayı sadece entegre filtre takiliyken kullanın.

Aksi takdirde pompa hasar görebilir.

→ Kum içeren sularda bir pompa ön fitresi kullanın.

Kirli suyun basılması, örn, taşlar, çam iğneler vb., pompanın zarar gömesine neden olabilir.

→ Kirli su taşımayın.

Minimum akış hızı 90 l/saattır (1,5 l/dak). Daha düşük verimliliğe sahip bağlantı cihazları çalıştırılmamalıdır.

2. MONTAJ

TEHLIKE!

Yaralanma!

İstem dışı çalıştırma nedeniyle yaralanma tehlikesi.

→ Elektrik kablosunu prizden çıkarın.

2.1 Kurulum yeri:

• Su seviyesinin altına kurulumda, istenmeyen su kaybını önlemek için bir kapatma cihazı takılmalıdır.
• Kurulum yerinin yatay, sağlam ve kuru olması ve pompaya güvenli bir duruş sağlaması gerekir.
• Suya olan mesafe en az 2 m olmalıdır.
• Pompa, sele karşı dayanıklı bir yere kurulmalıdır.

2.2 Hortumu emme tarafına bağlayın [Şek. A6]:

Emme tarafinin ① bağlantısı 33,3 mm (G 1") dış disli ile donatılmıştır.

Emme tarafından bağlantı parçası sadece elle sıkılmalıdır [Şek. A2].

Tekrar emme süresini kısaltmak için pompanın kapatılması sonrasında emme hortumunun otomatik olarak boşalımını önleyen geri akış stoplu bir emme hortumu kullanımını tavsiye ediyoruz [Şek. A3].

Emme sisteminde havanın emilmesi işlevsel anzaya ve gürültünün artmasına neden olabilir.

→ Emme sistemini dikkatli bir şekilde bağlayın.
→ Contayı düzenli olarak kontrol edin ve gerekirse değiştirin.

Emme tarafından su hortumu takma sistem parçaları kullanmayın.

Emme tarafından vakuma dayanıklı bir emme hortumu kullanılmalıdır:

• örn. GARDENA Emme donanımı Ürün 1411/1412/1418
• veya GARDENA Delme su kuyusu emme hortumu Ürün 1729.
• Dişli bağlantısız emme hortumunu ② bir emme hortumu bağlantı parçası (örn. Ürün 1723/1724) üzerinden emme tarafındanki bağlantı ile birleştirin ve hava sızdırmayacak şekilde vidalayın.

2.2.1 2 tür bağlantı sistemi mevcuttur:

Yassı conta için öngörülmüştür:

Diş sızdırmazlık bandına gerek yoktur.

→ Emme hortumu bağlantı parçasındaki yassı contanın ⑥ takılı ve hasarsız olduğundan emin olun.

Diş sızdırmazlık bandı (Teflon) için öngörülmüştür:

Yassi conta gerekmez.

Uygun olmayan bir sızdırmazlık sistemi sızıntılar a yol açabilir.

→ Bunun için öngörülen sızdırmazlık sistemini kullanın.

1. Emme hortumu bağlantı parçasındaki yassı contanın © itakılı olduğundan emin olun.
2. Vakuma dayanıklı emme hortumunu ② emme tarafının ① bağlantısına hava geçirmez şekilde vidalayın. Bu sırada emme hortumu bağlantı parçası düz olarak yerleştirilmelidir [Şek. A1].
3. Emme hortumunu ② düz ve bükülmeden yerleştirin.
4. 3 m üzerindeki emme yüksekliklerinde: Emme hortumunu ② ilave olarak tespit edin (örn. bir ahşap kazığa bağlayın). Böylece pompa, emme hortumunun ağırlığından kurtulur.

2.3 Hortumu basınç tarafına bağlayın [Şek. A7]:

İyi bir hava tahliyesini garanti etmek için, basma hortumu mutlaka pompa doldurulduktan sonra bağlanmalıdır (bkz. 3.1.3 Pompanın işletme alınması).

Basınç tarafından ③ bağlantısı 33,3 mm (G 1") dış dişli ile donatılmıştır.

Basınç tarafından bağlantı parçası sadece elle sıkılmalıdır.

Pompanın taşıma kapasitesinin optimize edilmiş kullanımı, 19 mm (3/4") hortumların bağlanmasıyla elde edilir:

• örneğin GARDENA Pompa bağlantı parçası Ürün 1752
• veya 25 mm (1") hortumlarn GARDENA İç dişli hızlı bağlantı dişli parçası Ürün 7109/Hızlı bağlantı hortum parçası Ürün 7103 ile

Basınç tarafından 2 bağlantı bulunmaktadır. Bir yatay (180° döndürülebilir) ve dikey bir bağlantı. Kullanılmayan bağlantı sızdırmazlık kapağı ⚫ ile kapa- tılmalıdır.

Basma hortumunun dikey pompa çıkışında bükülmesini önlemek için basma hortumunu dikey olarak tutun veya sabitleyin.

Hortumu yere düz bir şekilde döseyin ve hortumun u şeklinde yükselmesini ve ayrıca sarılması önleyin. Basma hortumunun tamemen döşenmiş ve pompadan bakıldığında yükselen bir güzergaha sahip olması, havanın dışarı çıkması için en uygunu durumdur.

→ Basma hortumunu ④, basınç tarafinin ③bağlantısına bağlayın.
2. Sızdırmazlık kapağını Ⓐ basınç tarafından kullanılmayan bağlantıya vidalayın.

2.3.1 Basma hortumunu GARDENA bağlantı sistemi üzerinden bağlayın:

GARDENA geçme sistemi üzerinden 19 mm (3/4") / 16 mm (5/8") ve 13 mm (1/2") hortumlar bağlanabilir.

Hortum çapı Pompa bağlantısı

13 mm (1/2") GARDENA Pompa bağlantı parçası Ürün 1750
16 mm (5/8") GARDENA Musluk bağlantısı	Ürün 18202
GARDENA Hortum bağlantısı	Ürün 18216

19 mm (3/4") GARDENA Pompa bağlantı parçası Ürün 1752

2.3.2 2'den fazla basma hortumunun paralel bağlantısı:

2'den fazla basma hortumunu paralel olarak bağlarken şunları kullanmanızı öneririz:

• örneğin GARDENA İki veya dörtlü su dağıtıcı Ürün 8193/8194
  • veya GARDENA Ikiz musluk Ürün 940.

Bunlar doğrudan basınç tarafından ③ bağlantısına vidalanabilir.

2.4 Ürün 9058/9059:

Toprak nem sensörünün (opsiyonel) bağlanması [Şek. A8]:

Zamana bağlı kumandanın (bkz. Bluetooth® ekranı kullanma kılavuzu) yanı sıra toprak neminin içeri çekilmesi mümkündür.

Toprak nemi yeterliyse planlanan sulama yapılmaz.

1. Toprak nem sensörünü yağmurlama sahasına yerleştirin.
2. Kir kapağını ⓓ açın.
3. Sensörün fişini pompanın sensör bağlantısına ⑦ takın.

3. KULLANIM

TEHLIKE!

Yaralanma!

İstem dışı çalışma nedeniyle yaralanma tehlikesi.

→ Elektrik kablosunu prizden çıkarın.

3.1 Pompanın çalıştırılması/durdurulması [Şek. 01/02]:

DİKKAT!

Pompanın kuru çalışması!

Her çalıştırmadan önce pompanın taşıma noktasına kadar (min. 2 l) su ile dolu olduğundan emin olun.

3.1.1 Ürün 9058/9059:

GARDENA Bluetooth® uygulaması üzerinden kullanım:

Ücretsiz GARDENA Bluetooth® uygulaması ile GARDENA bahçe pompası Bluetooth® her zaman kumanda edilebilir.

Apple App Store veya Google Play Store üzerinden indirilebilir.

→ Bunun için, Bluetooth® ekranını kullanmaya yönelik ekteki talimata bakın.

3.1.2 Ürün 9058/9059:

Pompadaki ekran üzerinden kullanım:

→ Bunun için, Bluetooth® ekranını kullanmaya yönelik ekteki talimata bakın.

3.1.3 Pompanın işletme alınması:

1. Basma hortumunu çıkann (Out). Bu sayede doldurma işlemi sırasında pompadaki hava daha iyi tahliye edilir.
2. Dolum ağzındaki ⑥ vida bağlantısını ⑤ elinizle açın.

3. Filtreyi çıkartın. Böylece dolum sırasında su seviyesi daha rahat görülebilir.

4. Emme tarafından bağlantı seviyesinde sabit bir su seviyesine ulaşılana kadar dolum ağzından ⑥ yavaşça en az 2 litre su doldurun [Şek. A4]. Dolum işlemi 2 dakika kadar sürebilir.

5. Bir tek yönlü akış vanası kullanırken: Emme hortumunu suyla doldurun. Bu, emme işlemini hızlandırır.

6. Bağlamadan önce basma hortumundaki ④ kalan suyu boşaltın. Böylece emme işlemi sırasında havanın dışarı sizabilir.

7. Pompayı doldurduktan sonra: Basma hortumunu (Out) pompaya bağlayın.

8. Filtreyi tekrar takın.

9. Dolum ağzındaki ⑥ vida bağlantısını ⑤ elinizle dayanağa kadar sıkın (aşırı sıkmayın ve pense kullanmayın).

10. Basınç hattındaki olası mevcut kapatma valflerini açın (bağlantı cihazlan, su durması, vs.). Tüm tüketiciler mümkün olan maksimum pozis-yona kadar açık olmalıdır.

11. Elektrik kablosunun fişini bir prize takın. Ürün 9058/9059: Bkz. Bluetooth® ekrani kullanma kılavuzu.

12. Yüksek emiş yükseklikleri için: Emme işlemi sırasında basma hortumunu ④ pompanın üzerinde en az 1,8 m dikey olarak kaldırın ve tutun.

13. Ürün 9057: Açma/Kapatma şalterini ⑦ Açık konumuna getirin. Açma/Kapama şalteri yanar. Ürün 9058/9059: Bkz. Bluetooth® ekranı kullanma kılavuzu. Pompa çalışır ve emme işleminden sonra suyu pompalar. Emme işlemi 5 dakikaya kadar sürebilir.

Ürün 9057: Pompa 5 dakika sonra hala su pompalamazsa:

1. Açma/Kapatma şalterini ⑦ Kapalı konumuna getirin. Pompa durur.
2. Pompayisoğumaya bırakın.
   3.6.4 Hata tablosu nda olası nedenleri arayın.
3. Pompayı yeniden başlatın (Bkz. 3.1.3 Pompanın işletme alınması).

3.1.4 Pompayı durdur:

→ Ürün 9057: Açma/Kapatma şalterini ⑦ Kapalı konumuna getirin. Pompa durur ve Açma/Kapama şalteri artık yanmaz.
→ Ürün 9058/9059: Bkz. Bluetooth® ekranı kullanma kılavuzu.

3.1.5 Ürün 9058/9059:

Pompa 5 dakika sonra hala su pompalamazsa:

→ Bkz. Bluetoothekranı kullanma kılavuzu.

3.2 Sadece ürün 9058 / 9059 için: safe-pump işlevi:

→ Bkz. Bluetoothekranı kullanma kılavuzu.

3.3 Pompa ipuçları:

3.3.1 Emme ile ilgili genel ipucu:

Pompa, dolum ağzı üzerinden taşacak kadar doldurulduysa ve basma hortumu ④, emme işlemi sırasında basınç hortumu ④ üzerinden pompadan su çıkmayacak şekilde yukarı doğru tutulduysa belirtilen maksimum kendiliğinden emme seviyesine ulaşılır. Hortumlar, sabit borular vb. basınç tarafından pompaya bağlanmadan önce pompayı doldurun. Bu şekilde, pompanın tamamen suyla (2 l) doldurulabilmesi sağlanır (hava kaçabilir).

Pompa 2 l su ile doldurulmalıdır.

3.3.2 Sessiz işletim:

Pompa sessizdir. Sadece doğru kurulumla bu avantaj korunabilir:

→ Düşük titreşimli bir yüzey seçin (örn. metal levhalar veya plastik tanklar üzerine yerleştirmeyin).

3.3.3 Maks. akış değerleri:

Pompa, kısa emme sürelerini mümkün kılmak için bir baypas valfine sahiptir. Bağlantı cihazları olmaksızın hortum ucu açıksa veya hortum çapı çok büyükse, hidrolik basınç koşulları nedeniyle valf emme modundan pompalama moduna geçemeyebilir. Bu durum çalışma gürültüsünün artmasına neden olabilir. Pompalama kapasitesinin tamamından yararlanmak için, motor çalışırken su çıkışını yaklaşık 1 saniye boyunca kapatabilirsiniz (örn. hortumu bükerek). Bu, valfin bir tik sesi çıkararak doğru konumunu almasını sağlar. Duş, yağmurlama, vb. bağlantı cihazlarına sahip standart uygulamalarda bu işlem otomatik olarak gerçekleşir.

3.3.4 Ön filtrenin montajı:

Bir ön filtre çok uzunsa, aşağıdaki dikey konum yerine başka bir konuma (örneğin yatay olarak) monte edilebilir.

4. BAKIM

TEHLIKE!

Yaralanma!

İstem dışı çalıştırma nedeniyle yaralanma tehlikesi.
→ Elektrik kablosunu prizden çıkarın.

4.1 Pompa temizliği:

TEHLİKE!

Yaralanma!

Yaralanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su ya da su fiskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fiskiyesi).
→ Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

→ Pompanın gövdesini nemli bir bezle temizleyin.

4.2 Pompayı durulayın:

Klorlu suyun pompalanmasından sonra pompa durulanmalıdır.

1. Pompalanan su berraklaşana kadar hafif bir temizlik maddesi ilavesiyle (örn. deterjan) ilk su (en fazla 35 °C) pompalayın.
2. Kalıntıları yerel olarak geçerli atığa ayırma yönetmelikelerine göre tasfiye edin.

5. DEPOLAMA

5.1 Devre dışına çıkarma [Şek. S1]:

DİKKAT!

Don nedeniyle pompanın hasar görmesi!

→ Pompayı, donmaya karşı emniyetli bir yerde muhafaza edin.

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Elektrik kablosunu prizden çıkarın.
2. Emme hattındaki tüm kapatma valflerini kapatın.
3. Basınç hattındaki olası mevcut kapatma valflerini açın (bağlantı cihazları, su durması, vs.). Böylece basınç tarafından basınç kalmaz.
4. Dolum ağzındaki ⑥ vida bağlantısını ⑤ ve su tahliye tapasını ⑧ elle açın. Böylece pompa boşaltılır.
5. Pompanın tamamen boşalması için pompayı gidere doğru eğin (yaklaşık 80°).
6. Emme hortumunu ve basma hortumunu sökün.
7. Dolum ağzındaki ⑥ vida bağlantısını ⑤ ve su tahliye tapasını ⑧ elinizle sıkıca kapatın (pense kullanmayın).
8. Pompayı temizleyin (bkz. 4. BAKIM).
9. Pompayı, kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

6. HATA GİDERME

TEHLİKE!

Yaralanma!

İstem dışı çalışma nedeniyle yaralanma tehlikesi.

→ Elektrik kablosunu prizden çıkarın.

6.1 Çarkın çözülmesi [Şek. T1/T2]:

Kir nedeniyle bloke olmuş bir hareket çarkı gevşetilebilir.

1. Sadece ürün 9058 / 9059 için:

Toprak nemi sensörünün kir kapağını ⓐ çekin veya bağlı toprak nemi sensörünün fişini çekin.

1. 6 vidayı Ⓗa, Ⓗb ve Ⓗc sökün.

2. İki kabuğu ⑩ çekip çıkann.

3. Kauçuk tapayı ⑪ çarkın milinden ⑫ çekin.

4. Hareket çarkının ⑫ milini izolasyonlu bir tornavida ile saat yönünde çevirin.

Böylelikle bloke olmuş hareket çarkı çözülür.

1. Lastik tapayı Ⓔ ve iki kabuğu Ⓡ ters işlem sırasına göre tekrar monte edin. Bu sırada, vidalann Ⓔ, Ⓔ ve Ⓔ uzunluklarına göre doğru vida deliklerine atandığından emin olun.

7. Sadece ürün 9058 / 9059 için:

Toprak nemi sensörünün kir kapağını ① tekrar takın veya toprak nemi sensörünü tekrar takın.

6.2 Filtrenin temizlenmesi [Şek. T3]:

Pompa çalışmadığında veya işletim esnasında birden durduğunda, bunun nedeni tıkalı bir filtre olabilir.

1. Emme tarafından mevcut tüm kapatma vanalarını kapatın.
2. Basınç hattındaki olası mevcut kapatma valfierini açın (bağlantı cihazları, su durması, vs.). Böylece basınç tarafından basınç kalmaz.
3. Dolum ağzındaki ⑥ vida bağlantısını ⑤ elinizle açın.
4. Filtreyi ⑬ dikey olarak dolum ağzından ⑥ çekin.
5. Kabı ⑭ sıkıca tutun ve filtreyi ⑬ saat yönünün tersine çevirerek tastan ⑭ çıkarın (bayonetli kilit).
6. Tası ⑭ akan suyun altında temizleyin
7. Filtreyi ⑬ ömeğin yumuşak bir fırça ile temizleyin.
8. Filtreyi ⑬ ters işlem sırasıyla tekrar monte edin.

6.3 Sadece ürün 9058 / 9059 için:

Akış sensörünün temizlenmesi [Şek. T1/T4]:

1. Sadece ürün 9058 / 9059 için:
   Toprak nemi sensörünün kir kapağını ⓐ çekin veya bağlı toprak nemi sensörünün fisi ni çekin.
2. 6 vidayı Ⓗ, ⓑ ve ⓝ sökün (bkz. 6.1 Çarkın çözülmesi).
3. İki kabuğu ⑩ çekip çıkarın.
4. Kapağı ⑮ bir alyan anahtarı (genişlik 10) ile saat yönünün tersine çevirerek sökün.
5. Akış sensörünü ⑯ sensör açıklığından⑦ dışarı çekin.
6. Akış sensörünü ⑯ akan su altında temizleyin.
7. Sensör açıklığını ⓣ nemli bir bezle (deterjan kullanmadan) temizleyin.
8. Akış sensörünün ⑯ hareketliliğini kontrol edin.
9. Akış sensorünü ⑯ ters işlem sırasıyla tekrar monte edin.
   10.İki kabuğu ⑩ ters işlem sırasıyla tekrar monte edin.
   11.Sadece ürün 9058 / 9059 için:
   Toprak nemi sensörünün kir kapağını @tekrar takın veya toprak nemi sensörünü tekrar takın.

6.4 Hata tablosu:

Ürün no. 9058 / 9059 için: Bluetooth® ekran kullanım kılavuzundaki ekranların ek açıklamalarına bakın.

Sorun Muhtemel neden Çözümü

Pompa calışıyor,fakat emmiyor	Sizdiran veya hasari emme hortumu [Şek. A2].	→Emme hattını hasar bakımindan kontrol edin ve bunu hava sızdırmayacak şekilde yalıtın.
	Pompa bir bağlantı noktasından hava emiyor [Şek. A2].	→Emme tarafından bağlantıları hava geçirmez şekilde kapatın.
	Sarniçta, su haznesinde, su borusunda vb. su yok.	→Emme tarafından si beslemesini emniyete alın.
	Pompa su ile doldurulmadı [Şek. A4].	→Pompayı doldurun (bkz. 3.1.3 Pompanın işletmealınması).
	Emme işlemi sırasında basma hortumundan su kaçıyor.	1.Pompayı tekrar doldurun.2.Basma hortumunu yukarı kaldının.3.Pompayı yeniden başlatın (bkz. 3.1.3 Pompanın işletmealınması).
	Mutlak vakuma dayanıklı bir bağlantı GARDENA emme hortumları (bkz. 8.AKSESUAR/YEDEK PARÇALAR) kullanılması sayesinde elde edilir.
	Dolum ağzındaki vida bağlantı sızdırıyor [Şek. A2].	→Contayı kontrol edin (gerekirse değiştirin) ve vida bağlantısının vidasını elle sıkua kapatın (pense kullanmayın).

Sorun Muhtemel neden Çözümü

Pompa calisyor, fakat emmiyor	Basinç hattı kapalı olduğundan veya basma hortumunda artik su bulunduğundan hava dışan çıkamaz.	→ Basinç hattında bulunan kapatma valflerini açın (örne-ğin püskürteç) veya basma hortumunu boşaltın.
	Basma hortumu sanıldığı için hava kaçamaz.	1. Basma hortumunu tüm uzun-luğu boyunca düz blir şekilde döseyin.2. Hortumu pompa çıkışından yukarı doğru döseyin.3. P ompa çıkışındaki basınç hortumunu bükmeyin.4. Tüm tüketicileri maksimum düzeyde açın.
	5 dakikalık emme süresi bek-lenmemiştir.	→ Pompa su pompalayana kadar azami 5 dakika bekle-yin.
	Emme filtresi veya emme hortumundaki geri akış stopu tıkalı.	→ Emme filtresni veya geri akış stopunu temizleyin.
	Emme hortumunun ucunu suda değil [Şek. A5].	→ Emme hortumunun ucunu daha derine daldırın.
	Emme yüksekliği çok yüksek [Şek. A5].	→ Emme yüksekliğini azaltın
	Diğer emme problemlerinde geri akış stoplu GARDENA emme hortumlarını (bkz. 8. AKSESUAR/YEDEK PARÇALAR). Çalıştırmadan önce pompayı su ile doldurun.
Pompa calisyor veya çalışma sırasında aniden duruyor	Termik koruma şalteri aşırı isin-ma nedeniyle pompayı kapattı.	→ Pompanın soğumasını bekleyin, pompayı boşaltın ve tekrar doldurun.→ Maks. madde sıcaklığını dik-kate alın (35 °C).
	Pompanın elektriği yok. → Sigortaları ve elektrikli soket bağlantılarını kontrol edin.
	RCD şalteri devreye girdi (hatalı akım).	→ Elektrik kablosunun fışini prizden çıkarın ve GARDENA srvisine başvurun.
	Pompa açık değil.	→ Açma/Kapatma şalterini Açık konumuna getirlin.
Pompa calisyor fakat randımananidendüşüyor	Emme hortumunun ucunu suda değil [Şek. A5].	→ Emme hortumunun ucunu daha derine daldırın.
	Emme filtresi veya emme hortumundaki geri akış stopu tıkalı.	→ Emme filtresini veya geri akış stopunu temizleyin.
	Sarniçta, su haznesinde, su borusunda vb. su yok.	→ Emme tarafındanki su besle-mesini emniyete alın.
	Emme hattı sızdinyor [Şek. A2].	→ Sızıntıyı giderin.
	Çark bloke oldu. → Hareket çarkını gevşetin.
	Basma hortumu bükilmüş.	→ Basma hortumunu bükülme-den döseyin ve basma hortu-munu pompa çıkışında bük-meyin.
Filtrenin vidalı bağlantısı elle sökülemiyor	Dişli kirlenmiş.	→ Açmak için bir su pompası pensesi kullanın.→ Filtre üzerindeki ve pompa içindeki dişlileri temizleyin.

BiLGI:3,5

Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

→ Farklı anza durumlarında lütfen GARDENA servis merkezine başvurun.

7. TEKNİK ÖZELLİKLER

Maks. madde sıcaklığı °C 35 35 35
Uygulanan ölçüm yöntemi: ^1) RL 2000/14/EU

Bahçe pompası	Birim	Değer(Ürün 9057)	Değer(Ürün 9058)	Değer(Ürün 9059)
Nominal güç	W	900	1050	1300
Şebeke gerilimi	V (AC)	230	230	230
Şebeke frekansı	Hz	50	50	50
Maks. basma miktarı	l/h	5600	6300	6500
Maks. basınç/Maks. tahliye kafası	bar /m	4,747	4,949	6,060
Maks. kendiliğinden emme sevlyesi	m	8	8	8
Bahçe pompası	Birim Değer(Ürün 9057)		Değer(Ürün 9058)	Değer(Ürün 9059)
İzin verilen iç basınç(basınç taraflı)	bar 6 6 6
Bağlantı kablosu m		1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Kablosuz ağırlık (yakl.) kg 10 10,7 11,8
Ses basınç seviyesi L_pA Mesafe: 1 m		58	59	60
5 m	dB	45	45	46
10 m		38	39	40
Ses gücü seviyesi L_wA^D :ölçülen/garantiliGüvensizlik k_wA	dB (A)	67 / 692,67	68 / 702,29	68 / 712,78

1. AKSESUAR / YEDEK PARÇALAR

GARDENA Emme hortumları	Bükülmeye ve vakuma dayanıklı, isteğe bağlı Ürün 1720/1721 (19 mm (3/4") / 25 mm (1")) metrellk ürün olarak, bağlantı armatürleri olmadan veya sabit uzunluk olarak komple bağlantı armatürleri ile birlikte Ürün 1411/1418 temin edilebilir.
GARDENA Emme Hortumu Bağlantı Parçası	Emme tarafından bağlantı için.	Ürün 1723/1724
GARDENA Pompa Bağlantı Seti	Basma tarafından bağlantı için.	Ürün 1750/1752
GARDENA Geri akış stoplu emme filtresi	Metrelik ürün olan emme hortumuna takmak için.	Ürün 1726/1727/1728
GARDENA Pompa ön filtresi	Kumlu suyu pompalarken önerilir.	Ürün 1730/1731
GARDENA Çakma kuyu emme hortumu	Pompanın çakma kuyuya veya sabit borulara vakuma dayanıklı şekilde bağlanması için.Uzunluk 0,5 m. İki tarafl 133,3 mm, (G1) iç diş ile.	Ürün 1729
GARDENA Yüzen emme ünitesi	Su yüzeyinin altındaki kirsiz emme için.	Ürün 1417
GARDENA Hızlı bağlantı	1" basma hortumlarının basınç tarafl bağlantısı için.	Ürün 7109/7103
GARDENA Toprak nem sensörü	Toprak nemine bağlı olarak sulama için.	Ürün 1188/1867
GARDENA Uzatma kablosu (Uzunluk: 10 metre)	Sensör kablosunun azamı 105 metreye kadar uzatılması için.	Ürün 1868

9. GARANTI/SERVIS

9.1 Ürün kaydı:

Lütfen ürününüzü gardena.com/registration adresinden kaydedin.

9.2 Servis:

Servisimizin güncel iletişim bilgilerini arka sayfada ve çevrimiçi olarak bulabilirsiniz:

• Türkiye: https://www.gardena.com/tr/destek/uzmanasorun/iletisim/

10. TASFIYE

10.1 Pompanın tasfiye edilmesi:

(2012/19/EU yönetmeliği uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatlan uyanınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayının.

bg Градинска помпа 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

Pompa karakter eğrisi
