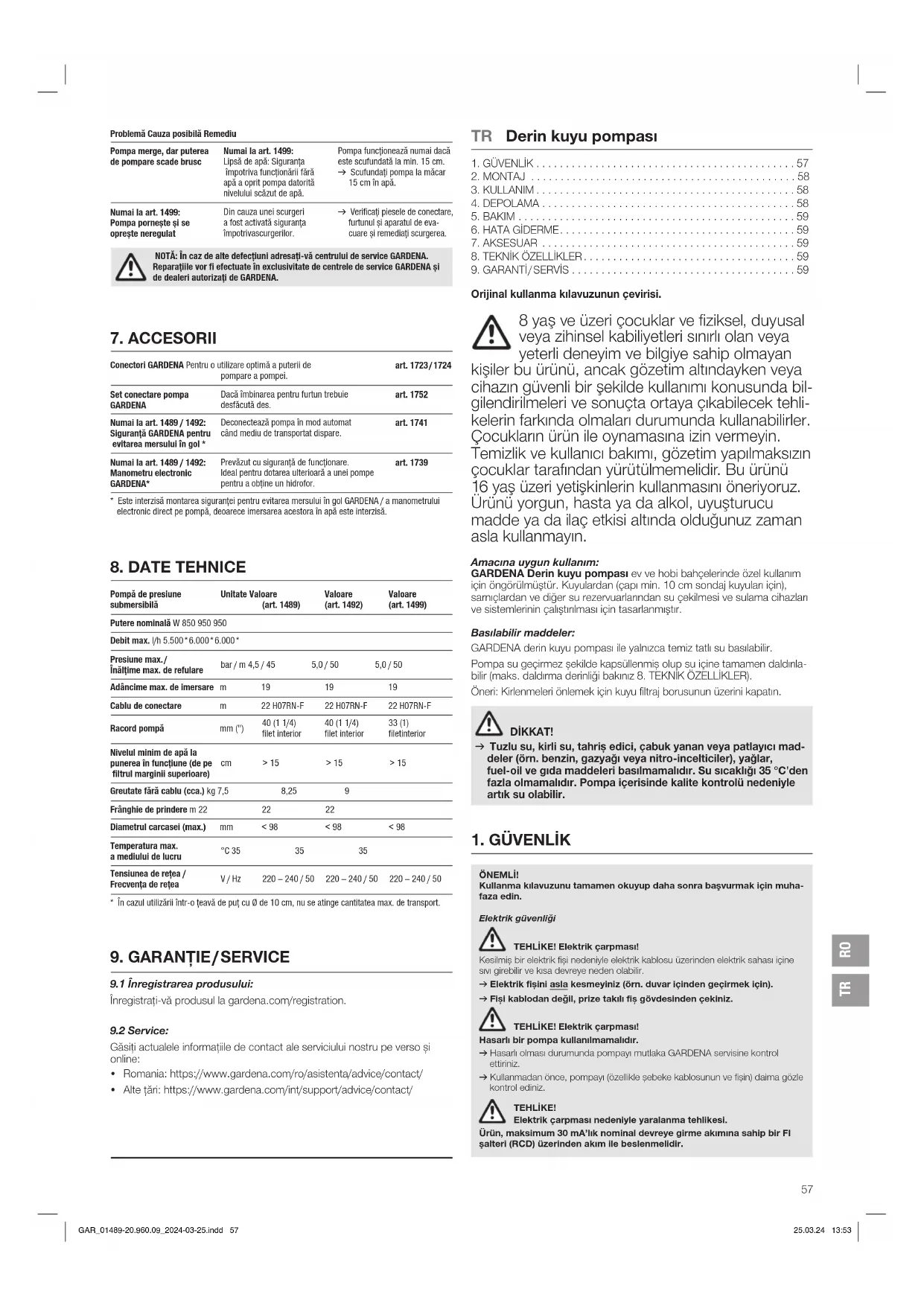

KULLANIM KILAVUZU 55005 Inox GARDENA
TR Kullanma Kilavuzu
Derin kuyu pompası
BG Инструкция за експлоатация
TR Derin kuyu pompası
| 1. GÜVENLİK | 57 |
| 2. MONTAJ | 58 |
| 3. KULLANIM | 58 |
| 4. DEPOLAMA | 58 |
| 5. BAKIM | 59 |
| 6. HATA GİDERME | 59 |
| 7. AKSESUAR | 59 |
| 8. TEKNİK ÖZELLİKLER | 59 |
| 9. GARANTI/SERVİS | 59 |
Orijinal kullanma kılavuzunun çevirisi.
8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz. Ürünü yorgun, hasta ya da alkol, uyusturucu madde ya da ilaç etkisi altında olduğunuz zaman asla kullanmayın.
Amacına uygun kullanım:
GARDENA Derin kuyu pompası ev ve hobi bahçelerinde özel kullanım için öngörülmüştür. Kuyulardan (çapı min. 10 cm sondaj kuyulan için), sarnığılardan ve diğer sur rezervuarlarından su çekilmesi ve sulama cihazları ve sistemlerinin çalıştırılması için tasarlanmıştır.
Basılabilir maddeler:
GARDENA derin kuyu pompası ile yalnızca temiz tatlı su basılabilir.
Pompa su geçirmez şekilde kapsüllenmiş olup su içine tamamen daldırıla- bilir (maks. daldırma derinliği bakınız 8. TEKNIK ÖZELLİKLER).
Öneri: Kirlenmeleri önlemek için kuyu filtraj borusunun üzerini kapatın.
DİKKAT!
→ Tuzlu su, kirli su, tahriş edici, çabuk yanan veya patlayıcı mad- deler (örn. benzin, gazyağı veya nitro-incelticiler), yağlar, fuel-oil ve gıda maddeleri basılmamalıdır. Su sıcaklığı 35 °C'den fazla olmamalıdır. Pompa içerisinde kalite kontrolü nedeniyle artık su olabilir.
1. GÜVENLİK
ÖNEMLİ!
Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muha-faza edin.
Elektrik güvenliği
TEHLİKE! Elektrik çarpması!
Kesilmiş bir elektrik fisi nedeniyle elektrik kablosu üzerinden elektrik sahası içine sıvı girebilir ve kısa devreye neden olabilir.
→ Elektrik fisinl asla kesmeyiniz (örn. duvar İçinden geçirmek için).
→ Fisi kablodan değil, prize takılı fiş gövdesinden çekiniz.
TEHLİKE! Elektrik çarpması!
Hasarlı bir pompa kullanılmamalıdır.
→ Hasarlı olması durumunda pompayı mutlaka GARDENA servisine kontrol ettiriniz.
→ Kullanmadan önce, pompayı (özellikle şebeke kablosunun ve fişin) daima gözle kontrol ediniz.
TEHLIKE!
Elektrik çarpması nedeniyle yaralanma tehlikesi.
Ürün, maksimum 30 mA'lik nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.
Suda insanlar bulunduğunda pompa kullanılmamalıdır.
→ Lütfen uzman bir elektrik isletmesine danışınız.
Pompanın şebeke kablosu yalnızca, yerden ölçülerek 1,10 m yükseklikte bir bağlantı yerine (yapı tarafındani prize) bağlanabilir. Bu sırada bağlantı kablosunun asaqıdan geçmesine dikkat edilmelidir.
Model levhasındaki bilgiler elektrik şebekesinin özelliklerine uygun olmalıdır.
Yalnızca HD 516'ya göre izin verilen uzatma kablolanni kullanınız.
→ Elektrik uzmaniniza danışınız.
→ Elektrikli fis bağlantılarının su gelmeyen sahada bulunmasına dikkat ediniz.
→ Elektrik fisini sıvıları karşı koruyunuz.
Fiş ve bağlantı kablosunu sıcaklan, yağdan ve keskin kenarlardan koruyunuz. Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici veya müşteri hizmetleri veya benzer kalifikasyonlara sahip bir kişi tarafından değiştirilmelidir.
Bağlantı kablosu pompanın sabitlenmesi veya taşınması için kullanılmamalıdır. Pompanın daldinılması veya yukarı çekilmesi ve emniyete alınması için sabitleme halatı kullanılmalıdır.
Avusturya'da
Avusturya'da elektrik bağlantısı § 2022.1 uyarınca ÖVE-EM 42, T2 (2000) / 1979 § 22'ye uygun olmalıdır. Buna göre pompalar yüzme havuzlarında ve bahçe havuzlanında kullanmak için sadece bir ayıma transfor matörü üzerinden işletme bilir.
→ Lütfen elektrik uzmaniniza danışın.
isviçre'de
İsviçre'de açık alanda kullanılan ve yer değiştirilebilen cihazlar, parafudr üzerinden bağlanmalıdır.
Kullanım bilgileri
→ Devreye almadan basma hattını açınız (öm. kapalı valfi, kapalı çıkartma cihazını vb. açınız).
Sevk sıvısı, sızan yağlama maddesi ile kirlenebilir.
Yalnızca Ürün No. 1489/1492: Kuru çalışma aşınmayı arttırın veya hasara neden olur ve önlenmelidir.
→ Basma sıvısı artık gelmediğinde pompayı derhal kapatınız.
→ Maksimum basma seviyesine dikkat ediniz.
Pompanın su şebekesine bağlanması durumunda, içilmez suyun geri emilmesinin engellenmesi için ülkeye özgü sihni tesisat talimatlanna riayet edilmelidir.
→ Lütfen bir sihi tesisat uzmanına danışınız.
Kum ve aşındıcı maddeler pompanın daha çabuk aşınmasına ve gücünün azalmasına neden olur. Tüyler türbini tıkayabilir.
İşletim sırasında pompanın su içine, daima asgari daldırma derinliğine (bakınız 8. TEKNİK ÖZELLİKLER) kadar daldınlmış olması gerekir.
Yalnızca Ürün No. 1489/1492: Pompeyi kapalı basma tarafına doğru 10 dakıkadan uzun süre çalıştırmayınız (örn. kapalı valf, kapalı çıkartma cihazı vb.). Asın yük durumunda pompa, dahili termik motor koruması aracılığıyla kapatılır. Motor yeterince soğuduktan sonra kendiliğinden tekrar çalışır (bakınız 6. HATA GİDERME).
TEHLIKE! Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvummalıdır.
TEHLIKE! Küçük parçalar kolayca yutulabilir. Polietilen torbada küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocuklan montaj sırasında uzak tutun.
2. MONTAJ
Sabit ayağın monte edilmesi (sadece sarnıçlarda kullanılır) [Şek. A1]:
Yalnızca pompanın zemin üstüne yerleştirilmesi gerektiğinde, pompanın kum veya pislik emmemesi için sabit ayagın monte edilmesi gerekir.
- Sabit ayağı ① alttan pompa üstüne geçiriniz.
- Sabit ayağı ① iki civatayla ② pompaya sabitleyiniz.
Hortumun bağlanması [Şek. A2]:
Derin kuyu pompasının çıkışındaki 40 mm (1 1/4") iç diş (Ürün No. 1499: 33 mm (1") iç diş), gerektiğinde birlikte verilen pompa bağlantı parçası ③ ile 33 mm (1") diş dişe dönüştürülebilir. Bu sayede GARDENA su hortumu geçme sistemi ve GARDENA bağlantı parçasına Ürün No. 1723 / 1724 bağlantı imkânı sağlanır.
- Pompa bağlantı parçasını ③ (fabrikada zaten monte edilmiş), conta ④ iyice preslenene kadar pompanın çıkışına elle vidalayınız. Ürün No. 1499'da conta, pompa bağlantı parçasına ③ entegre edilmiştir.
- Basma hortumunu ⑤ ilgili bağlantı parçasıyla bağlayınız.
- Sabitleme halatını ⑥ (fabrikada zaten monte edilmiş), halata ait iki halkaya ⑦ sıkıca bağlayınız.
Pompanın basma gücünden optimal şekilde yararlanılması 25 mm (1") hortumlarının, GARDENA bağlantı parçası Ürün No. 1724 ve bir hortum kelepçesiyle birlikte bağlanmasıyla sağlanır. Hortum bağlantısının sık sökülmesi gerektiğinde GARDENA pompa bağlantı parçasının Ürün No. 1752 bir 19 mm (3/4") hortumla birlikte kullanılması tavsiye edilir.
3. KULLANIM
Su pompaları [Şek. 01]:
Pompanın basabilmesi için pompanın giriş eleği en az 15 cm suya daldırılmış olmalıdır.
a) Sabit ayak olmadığında pompa, zeminin min. 50 cm üstüne sabitlenmelidir.
b) Sabit ayak monte edildiğinde (sarnıçlarda kullanım) pompa zemin üstüne yerleştirilebilir.
- Pompayı sabitleme halatıyla ⑥ bir kuyu veya hazne içine daldırınız. Bu sırada elektrik kablosu gerilmemelidir.
- Sabitleme halatını ⑥ emniyete alınız.
- Derin kuyularda veya kanallarda (yakl. 5 m ve üstü) bağlantı kablosunu ⑥ sabitleme halatına ⑥ kelepçeler ⑨ kullanarak bağlayınız.
- Bağlantı kablosunun Ⓗ fişini elektrik prizine takınız. Dikkat! Pompa hemen çalışır.
Yalnızca Ürün No. 1499:
Havalandırma:
Çalıştırmadan veya pompanın şalterini açmadan önce göz önünde bulundurunuz: İlk çalışma esnasında pompa suya daldırıldıktan sonra havasının alınması için yakl. 60 saniyeye ihtiyaç duyar.
→ Pompayı bu 60 saniyelik daldırma süresinden sonra çalıştırınız. İşletime alındıktan sonra havalandırma deliklerinden gelen bir püskürtme su ile havalandırma işleminin bitişi belirtilir.
Otomatik işletim:
Pompa basmaya başlar ve artık su kalmadığında otomatik olarak kapanır. Geri tepme valfi sayesinde hortum içindeki basınç, hortum üzerinden su alınana kadar korunur. Hortum üzerinden su alındığında (hortum içindeki basınç 3,5 bar altına düşer) pompa otomatik olarak çalışır.
Kuru çalışma emniyeti (akış kontrolü):
Basılan sıvı olmadığında pompa otomatik olarak kapatılır (pompa 30 saniye açık – 5 saniye kapalı (4x) periyodu ile çalışır. 1, 5, 24, 24 ... durumunda bu periyot tekrarlanır). Pompa giriş eleği su içine yeniden min. 15 cm daldırıldığında pompa yeniden çalışmaya hazırlır.
Akış kontrolü:
Artık su alınmadığında akış kontrolü pompayı kapatır. Basma tarafından bir kaçak (öm. sızdiran basma hortumu veya su musluğul) olduğunda pompa kısa zaman aralıklarıyla açılır ve kapanır. Pompa 2 dak. içeşinde 7 defadan fazla açılıp-kapandığında (kaçak < 200 l/h) pompa tamamen kapanır. Basma tarafındanki kaçak giderildiğinde, yeniden çalışmaya hazır olması için pompanın sökülüp yeniden takılması gerekir.
Geri tepme valfi:
Monte edilmiş geri tepme valfi suyun pompadan geri akmasını önler.
4. DEPOLAMA
Devre dışına çıkarma:
Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.
→ Don tehlikesi bulunduğunda, pompayı donmayacak bir yerde depolayınız.
Tasfiye:
(RL2012/19/AB uyanca)
Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.
ÖNEMLİ!
→ Ürünü geri dönüşüm toplama noktalan üzerinden tasfiye edin.
5. BAKIM
Emme sahasını temizleyiniz [Şek. M1]:
TAHLIKE! Elektrik çarpması!
Eteatriksel akım nedeniyle yaralanma tehlikesi vardır.
→ Bakımdan önce derin kuyu pompası elektriğini şebekeden kesiniz.
- Her iki civatayı ⑩ sökünüz ve giriş eleğini ⑪ çıkartınız.
- Pompanın emme sahasını ve giriş eleğini ⑪ temizleyiniz.
- Giriş eleğini ⑪ yeniden emme sahası etrafına sabitleyiniz ve iki civatayla ⑩ sıkınız.
6. HATA GİDERME
TAHLIKE! Elektrik çarpması!
Elotriksel akım nedeniyle yaralanma tehlikesi vardır.
→ Arızaları gidermeden önce derin kuyu pompa elektriğini şebekeden kesiniz.
Sorun Muhtemel neden Çözümü
| Pompa çalışıyor, fakat basmıyor | Basma hattı kapalı olduğu için, hava çıkmıyor. | → Basma hattını açınız (örn. bükülmüş basma hortumu). |
| Emme sahası tıkanmış. → | Emiş alanının temizlenmesi (bakınız 5. BAKIM). | |
| Su seviyesi devreye alma sırasında asgari su seviyesi altında. | → Pompayı daha derine daldırınız (Asgari daldırma derinliği: bakınız 8. TEKNİK ÖZELLİKLER). | |
| Geri tepme valfi bloke. → | Ürün No. 1499: GARDENA Servisi'ni arayınız. | |
| Pompa çalışmıyor veya işletim sırasında aniden duruyor | Termik koruma şalteri aşın ısınma nedeniyle pompayı kapattı. | → Emiş alanının temizlenmesi (bakınız 5. BAKIM).Maks. madde sıcaklığına (35 °C) dikkat ediniz. |
| Elektrik beslemesi kesildi. → | Sigortaları ve elektrik fişlerini kontrol ediniz. | |
| Emme sahasına pislik sıkışmış. → | Emiş alanının temizlenmesi (bakınız 5. BAKIM). | |
| Pompa çalışıyor, fakat basma gücü aniden düşüyor | Emme sahası tıkanmış. → | Emiş alanının temizlenmesi (bakınız 5. BAKIM). |
| Yalnızca Ürün No. 1499'de: Su eksikliği: Kuru çalışma emniyeti, düşük su seviyesi nedeniyle pompayı kapattı. | Pompa yalnızca en az 15 cm daldınıldığında çalışabilir.→ Pompayı su içine en az 15 cm daldırınız. | |
| Yalnızca Ürün No. 1499'de: Pompa düzensiz olarak çalışıyor ve duruyor | Sızıntı emniyeti sızıntı nedeniyle devreye girdl. | → Bağlantı parçalanını, hortumu ve adaptörü kontrol ediniz ve kaçağı gideriniz. |
BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.
7. AKSESUAR
| GARDENA Bağlantı Parçası | Pompanın basma gücünden optimal şekilde yararlanmak için. | Ürün No. 1723/1724 |
| GARDENA Pompa Bağlantı Parçası | Hortum bağlantışının sık sökülmesi gerektiğiinde. | Ürün No. 1752 |
| Yalnızca Ürün No. 1489/1492'de: GARDENA Kuru çalışma güvenliği * | Başılan madde olmadığında pompayı otomatik olarak kapatır. | Ürün No. 1741 |
| Yalnızca Ürün No. 1489/1492'de: GARDENA Elektronik basınç şalteri* | Kuru çalışma güvenliği İle. Pompayı blir konut su otomatına dönüştürmek için ideal. | Ürün No. 1739 |
* GARDENA Kuru çalışma güvenliği / Elektronik basınç şalteri, suya daldınılmamaları gerektiğinden doğrudan pompa üstüne monte edilmemelidir.
8. TEKNİK ÖZELLİKLER
| Derin kuyu pompası Blirim | Değer | (Ürün No. 1489) | Değer (Ürün No. 1492) | Değer (Ürün No. 1499) |
| Nominal güç | W | 850 | 950 | 950 |
| Maks. basma miktarı | l/h | 5.500* | 6.000* | 6.000* |
| Maks. basınç / Maks. basma yükseklığı | bar / m | 4,5 / 45 | 5,0 / 50 | 5,0 / 50 |
| Maks. daldırma derinliği | m | 19 | 19 | 19 |
| Bağlantı kablosu | m | 22 H07RN-F | 22 H07RN-F | 22 H07RN-F |
| Pompa bağlantısı | mm (") | 40 (1 1/4) iç diş | 40 (1 1/4) iç diş | 33 (1) iç diş |
| Devreye alma sırasında asgari su seviyesi (filtre üst kenarından) | cm | >15 | >15 | >15 |
| Ağırlık kablosuz (yakl.) | kg | 7,5 | 8,25 | 9 |
| Sabitleme halatı | m | 22 | 22 | 22 |
| Gövde çapı (maks.) | mm | <98 | <98 | <98 |
| Maks. madde sıcaklığı | °C | 35 | 35 | 35 |
| Şebeke gerilimi/ Şebeke frekansı | V / Hz | 220 – 240 / 50 | 220 – 240 / 50 | 220 – 240 / 50 |
* ∅ 10 cm olan bir kuyu borusu içinde kullanılması durumunda maks. basma miktarına ulaşılmaz.
9. GARANTI/SERVIS
9.1 Ürün kaydı:
Lütfen ürününüzü gardena.com/registration adresinden kaydedin.
9.2 Servis:
Servisimizin güncel iletişim bilgilerini arka sayfada ve çevrimiçi olarak bulabilirsiniz:
- Türkiye: https://www.gardena.com/tr/destek/uzmanasorun/iletisim/
Pompa karakter eğrisi
