Ürün tipi	Kirli su tahliye pompası
Model	25000DIRT (ref. 9046)
Nominal güç	1100 W
Besleme gerilimi	230 V / 50 Hz
Maksimum debi	25000 l/sa
Maksimum basma yüksekliği	11 m (1,1 bar)
Maksimum daldırma derinliği	7 m
Kalan su yüksekliği	38 mm (manuel mod)
Maksimum partikül çapı	38 mm
Minimum/maksimum çalıştırma seviyesi	300 / 600 mm
Minimum/maksimum durdurma seviyesi	120 / 200 mm
Besleme kablosu	10 m (H07RN-F)
Ağırlık (kablo hariç)	7,1 kg
Su çıkış bağlantısı	G 1 1/2" (dişli)
Olası bağlantılar	1 1/4", 1 1/2", 2" (adaptörlerle)
Maksimum su sıcaklığı	35 °C
Elektrik koruması	FI 30 mA kaçak akım koruması, dahili termal koruma, susuz çalışma emniyeti
Rutin bakım	Vantuz ayağı ve çarkın temizlenmesi; klorlu veya kirli su sonrası durulama
Garanti	2 yıl (özel ve evsel kullanım)
Aşınan parçalar	Çark (GARDENA servisi tarafından değiştirilir)
Uygun kullanım	Drenaj, aktarma, tank boşaltma, kuyudan çekme

Sık sorulan sorular - 25000 GARDENA

Gardena 25000 ile hangi tür sıvıları pompalayabilirim?

25000DIRT pompası, 38 mm'ye kadar partikül içeren kirli suyu pompalamak için tasarlanmıştır. Tuzlu su, yanıcı maddeler veya gıda maddeleri için kullanılmamalıdır.

Otomatik çalışma için şamandıra nasıl kurulur?

Şamandıra, pompanın etrafında serbestçe hareket edebilmelidir. Çalıştırma ve durdurma yüksekliklerini ayarlamak için şamandıra kablosunu bunun için ayrılmış kilitleme yerine bastırın. Şamandıra ile kilitleme arasındaki minimum kablo uzunluğu 10 cm'dir.

Pompa su basmazsa ne yapmalıyım?

Basma hattının kapalı olmadığını kontrol edin (ör. vana), hava tahliyesi için yaklaşık 60 saniye bekleyin, emiş ağzını temizleyin, hortumun tıkalı olmadığını kontrol edin ve gerekirse çarkı temizleyin.

Pompa çalışma sırasında neden duruyor?

Termal koruma, aşırı ısınma durumunda pompayı kapatabilir. Su sıcaklığının 35 °C'yi geçmediğinden ve emişin tıkalı olmadığından emin olun. Ayrıca elektrik beslemesini kontrol edin (sigortalar, priz).

Minimum kalan su yüksekliği nedir?

Manuel modda (şamandıra köprülü), kalan su yüksekliği 38 mm'ye kadar çıkabilir. Otomatik modda şamandıra pompayı daha erken durdurarak daha yüksek bir su seviyesi bırakır.

Elektrikli uzatma kablosu kullanabilir miyim?

Evet, ancak kablo kesiti mesafeye uygun olmalıdır: 20 m'ye kadar: 1,5 mm²; 20 ila 50 m arası: 2,5 mm² (230 V için). Uzatma kablosunun dış mekana uygun ve nemden korunaklı olduğundan emin olun.

Kullanımdan sonra pompa nasıl temizlenir?

Pompayı ılık su (maks. 35 °C) ve yumuşak bir temizleyici (ör. bulaşık deterjanı) ile durulayın. Vidaları sökerek vantuz ayağını ve çarkı temizleyin. Yüksek basınçlı jet veya agresif kimyasallar kullanmayın.

Çalışma sırasında minimum daldırma derinliği nedir?

25000DIRT modeli için minimum daldırma derinliği yaklaşık 45 mm'dir. Kuru çalışmayı önlemek için bu değere uyun.

Kaçak akım devre kesicisi atarsa ne yapmalıyım?

Pompayı hemen fişten çekin ve GARDENA satış sonrası servisiyle iletişime geçin. Pompa kontrol edilmeden tekrar kullanmayın.

Çark aşınan bir parça mıdır?

Evet, çark aşınan bir parçadır ve garanti kapsamına girmez. Hasarlanması durumunda, yalnızca GARDENA satış sonrası servisi tarafından değiştirilmesini sağlayın.

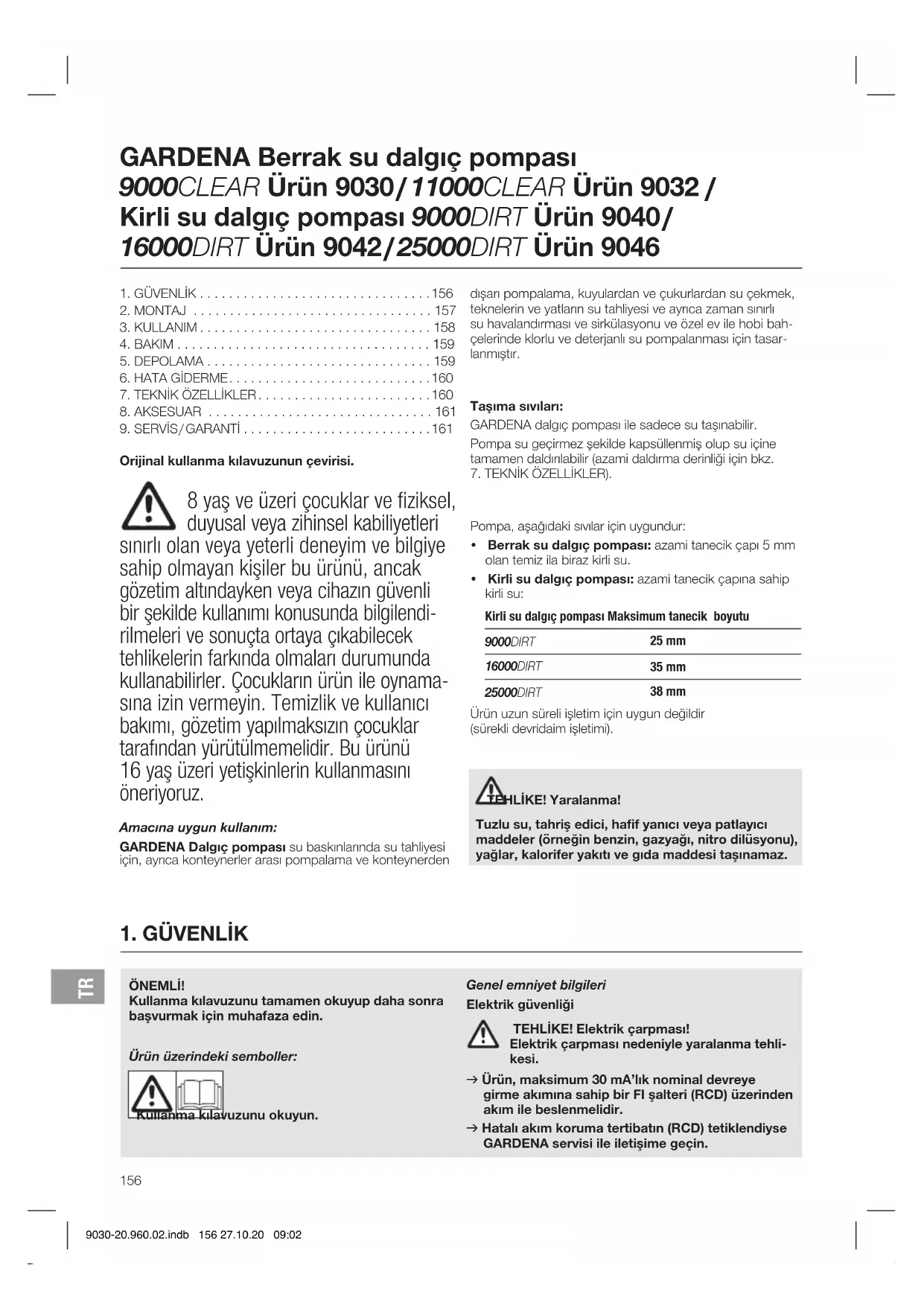

KULLANIM KILAVUZU 25000 GARDENA

TR Kullanma Kilavuzu

Berrak su dalgıç pompası / Kirli su dalgıç pompası

BG Инструкция за експлоатация

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler. Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA Dalgiç pompası su baskınlarında su tahliyesi için, ayrıca konteynerler arası pompalama ve konteynerden dişarı pompalama, kuyulardan ve çukurlardan su çekmek, teknelerin ve yatların su tahliyesi ve ayrıca zaman sınırlı su havalandırması ve sirkülasyonu ve özel ev ile hobi bahçelerinde klorlu ve deterjanlı su pompalanması için tasarlanmıştır.

Taşıma sıvıları:

GARDENA dalgıç pompası ile sadece su taşınabilir. Pompa su geçirmez şekilde kapsüllenmiş olup su içine tamamen daldırılabilir (azami daldırma derinliği için bkz. 7. TEKNİK ÖZELLİKLER).

Pompa, aşağıdaki sıvılar için uygundur:

• Berrak su dalgıç pompası: azami tanecik çapı 5 mm olan temiz ila biraz kirli su.
• Kirli su dalgıç pompası: azami tanecik çapına sahip kirli su:

Kirli su dalgıç pompası Maksimum tanecik boyutu

9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

Ürün uzun süreli işletim için uygun değildir (sürekli devridaim işletimi).

TEHLIKE! Yaralanma!

Tuzlu su, tahriş edici, hafif yanıcı veya patlayıcı maddeler (örneğin benzin, gazyağı, nitro dilüsyonu), yağlar, kalorifer yakıtı ve gıda maddesi taşınamaz.

1. GÜVENLİK

TR

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafaza edin.

Ürün üzerindeki semboller:

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik çarpması nedeniyle yaralanma tehlikesi.

→ Ürün, maksimum 30 mA'lık nominal devreye girme akımına sahip bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.
→ Hatalı akım koruma tertibatın (RCD) tetiklendiye GARDENA servisi ile iletişime geçin.

TEHLIKE! Yaralanma tehlikesi! Elektrik akımı nedeniyle yaralanma tehlikesi.

→ Bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü şebekeden ayırın. Bu sırada prizi görebilmelisiniz.

Daha güvenli çalışma

Su sıcaklığı 35 °C üzerinde olamaz.

Suda insanlar bulunduğu pompa kullanılmamalıdır.

Sızan yağlayıcı maddelerden dolayı sıvılar kirlenebilir.

Üçüncü şahısıları sudan uzak tutun.

Pompayı sadece dirsekli boru bağlantısı ile çalıştırın.

Hortum ucu, azami çıkıştan alçakta olmalıdır.

Koruma şalteri

Termal koruma şalteri:

Pompa, aşırı yüklenme durumunda dahili termal motor koruması tarafından olarak kapatılır. Motor yeterince soğuduktan sonra pompa tekrar işletme hazırlır.

Otomatik hava tahliyesi

Bu pompa pompada mevcut hava yastığını gideren bir hava tahliye valfi ile donatılmıştır. Fonksiyona bağlı olarak, bu şekilde gövdenin yan tarafından düşük miktarda su çıkar.

Ek emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Kablo

Uzatma kabloları kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun olmalıdır:

Gerilim Kablo uzunluğu Kesit

230 – 240 V / 50 Hz 20 metreye kadar 1,5 mm ^2

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm ^2

TEHLİKE! Elektrik çarpması!

Kesilmiş bir elektrik fişi nedeniyle elektrik kablosu üzerinden elektrik sahası içine sıvı girebilir ve kısa devreye neden olabilir.

→ Elektrik fişini asla kesmeyiniz (örn. duvar içinden geçirmek için).
→ Fisi kablodan değil, prize takılı fiş gövdesinden çekiniz.
→ Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici veya müşteri hizmetleri veya benzer kalifikasyonlara sahip bir kişi tarafından değiştirilmelidir.

Elektrik fişi ve uzatma kabloları su sıçramalarından korunmalıdır.

Elektrik bağlantılarının, kuru ve su basmasına karşı korumalı bir alanda yapılma -sına dikkat ediniz.

Fişi ve güç kablosunu sıcakın, yağdan ve keskin köşelerden koruyunuz.

Pompanın tür plakası üzerindeki bilgilerin, elektrik tesisatının teknik bilgileriyle uyuşması gerekmektedir.

Havuzdayken veya suyun yüzeyine temas ederken, pom- panın şebeke fişi mutlaka prizden çekilmiş olmalıdır.

Güç kablosu pompayı çekmek ya da yerleştirmek için kesinlikle kullanılmamalıdır.

Pompanın daldırılması veya yukarı çekilmesi ve emniyete alınması için bir sabitleme halatı kullanılmalıdır.

Bağlantı hattının düzenli aralıklarla kontrol edilmesi gerekli- dir.

Kullanmadan önce, pompayı (özellikle şebeke kablosunun ve fisin) daima gözle kontrol ediniz.

Hasarlı pompalar kesinlikle kullanılmamalıdır. Hasar görülmesi durumunda lütfen pompanın GARDENA Servis Merkezimiz tarafından kontrol edilmesini sağlayınız.

Montaj talimatı: Tüm civataları tekrar elle sıkın.

Bakımdan sonra kullanımdan önce tüm parçaların vidalandığından emin olun.

Pompalarımız bir alternatör ile kullanıldığında, alternatör üreticisinin uyarı talimatları dikkate alınmalıdır.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Pompa verileri uyarınca asgari su seviyesini dikkate alın.

Pompayı kapalı basınçta 10 dakikadan fazla çalıştırmayınız.

Kum ve aşındırıcı maddeler pompanın daha çabuk aşınmasına ve gücünün azalmasına neden olur.

Şamandıra şalterine sadece suyun dışındayken basılmalıdır.

Hortum, çalışma sırasında çekilmemelidir.

Hataları gidermeden önce pompayı soğumaya bırakın.

2. MONTAJ

IKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, monte etmeden önce akım beslemesinden ayırın.

Bağlantı nipelinin bağlantı seçenekleri [Şek. A1]:

Hortum, çeşitli hortum çaplarında bağlantı nipeli ④ üzerinden veya GARDENA bağlantı sistemine bağlanabilir.

Büyük hortum çapı	Nipeli ^a ayırınız[Şek. A2]
GARDENA bağlantı sistemi /Ürün 9046: Orta hortum çapı	Nipeli ^b ayırınız[Şek. A3]
Küçük hortum çapı Nipeli ayırmayınız[Şek. A4]

En büyük hortum çapı kullanıldığında, pompa azami besleme kapasitesine sahiptir.

Pompa Ürün 9030	Ürün 9032Ürün 9040	Ürün 9042 Ürün 9046
Küçük hortum çapı	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Ürün GARDENA Hortum kelepçesi	Ürün 7193	Ürün 7193	Ürün 7194
Orta hortum çapı	GARDENAbağlantı sistemiG 1"	GARDENAbağlantı sistemiG 1"	38 mm (1 1/2")
Ürün GARDENA Hortum kelepçesi		32 mm (1 1/4")*Ürün 7194	Ürün 7195
Büyük hortum çapı	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Ürün GARDENA Hortum kelepçesi	Ürün 7195	Ürün 7195	Ürün 7196

38 mm (1 1/2") hortum kullanıldığında, 10 m hortum ve hortum kelepçesine sahip 5005 Ürün numaralı GARDENA düz hortum seti önerilir.

* 9042 Ürün numarası için 1 1/4" hortumlarına yönelik ilave bir bağlantı nipeli ⓐ birlikte teslim edilir.

Hortumu bağlantı nipeli üzerinden bağlayın:

1. Büyük hortum çapı kullanıldığında bağlantı nipelini ④ @'dan ayırın.
2. Sadece 9046 Ürün numarası için: Orta hortum çapı kullanıldığında, bağlantı nipelini ④ ⑥'den ayırın.
3. Hortumu bağlantı nipelinin ④ üzerine itin.
4. Hortumu, örn. bir GARDENA hortum kelepçesi ile bağlantı nipeline ④ sabitleyin.

Hortumu GARDENA bağlantı sistemi üzerinden bağlayın:

25000DIRT'te (Ürün numarası 9046) hortum, bağlantı nipeli ④ üzerinden GARDENA bağlantı sistemine bağlanamaz.

GARDENA geçme sistemi üzerinden 19 mm (3/4") / 15 mm (5/8") ve 13 mm (1/2") hortumlar bağlanabilir.

Taşıma miktarında belirgin performans düşüşüne neden olacağından, 25 mm'den (1") küçük hortum çapı kullanıl- masını önermiyoruz.

Hortum çapı Pompa bağlantısı

13 mm (1/2") GARDENA Pompa baglantı parçası	Ürün 1750
15 mm (5/8") GARDENA Pompa baglantı parçası	Ürün 1750
19 mm (3/4") GARDENA Pompa baglantı parçası	Ürün 1752

1. Bağlantı nipelini ④⑥'den ayırın.
2. Hortumu, ilgili GARDENA bağlantı sistemi üzerinden bağlantı nipeline ④ bağlayın.

Pompa bağlantısının monte edilmesi [Şek. A5]:

LiKE! Yaralanma!

reket çarkı nedeniyle kesik yaralanması.

→ Pompayı sadece dirsekli boru bağlantısı ile çalıştırın.

Hortum, dirsek boru bağlantısındaki ① sabitlemeler ② üzerinden sorunsuz bir şekilde bağlanabiliyor ve çıkartılabiliriyor.

1. Dirsekli boru bağlantısını ① dayanağa kadar saat yönünde pompaya vidalayın (eger hortum yatay olarak döşenecekse, dirsekli boru bağlantısı ① tekrar yarım dönüş kadar gevşetilebilir).
2. Sadece 9042 / 9046 Ürün numarası için: Bağlantı parçasını ③ bağlantı nipeline ④ vidalayın.
3. Hortumun bağlantı nipelini ④, duyulur ve görülür bir şekilde yerine oturana kadar dayanağa kadar dirsekli boru bağlantısına ① bastırın. Hortum, güvenilir bir şekilde pompaya bağlanmıştır.

3. KULLANIM

TR

TAHLIKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bağlamadan, ayarlamadan veya taşımadan önce akım beslemesinden ayırın.

Su pompalamak:

Pompa, tutamağı üzerinden indirilemiyorsa, her zaman bir halat ile indirilmelidir. Halatı, öngörülen halkalardan çekip düğümleyerek sabitleyin. Devreye alımda asgari daldırma derinliği bkz. 7. TEKNİK ÖZELLİKLER.

Pompa, emme ayağı üzerindeki giriş açıklıkları kirlenmeler nedeniyle tamamen veya kısmen bloke olmayacak şekilde kurulmalıdır.

Pompa, gölette, örneğin bir tuğla üzerine yerleştirilmelidir.

Emme işlemlerinde, asgari su seviyesine yakın devreye almada emme işlemi daha uzun sürebilir.

1. Pompayı daldırın.
2. Pompayı akım beslemesine bağlayın. Dikkat! Pompa, şamandıra şalteri ayarına bağlı olarak hemen çalışabilir.

Şamandıra şalteri ile otomatik işletim [Şek. O1]: Şamandıra şalterini ⑤ ayarlayarak devreye alım yüksekliklerini belirleyebilirsiniz. Güvenli bir işletim için, şamandıra şalteri pompanın etrafında serbest hareket edebilmelidir.

Yüksekliklerinin Ayarlanması [Şek. 01]:

Maksimum açma yüksekliği ve minimum kapatma yüksekliği (bkz. 7. TEKNİK ÖZELLİKLER) şamandıra şalterinin kablosunu şamandıra şalteri sabitlemesine Ⓐ iterek uyarlanabilir.

• Kablo ne kadar yüksek sıkıştırılırsa, açma ve kapama yükseklikleri o kadar yüksektir.
• Şamandıra şalteri ⑤ ile şamandıra şalteri kilidi Ⓐ arasındaki kablo ne kadar kısa olursa, açma yüksekliği o kadar alçak ve kapatma yüksekliği o kadar yüksek olur.
• Şamandıra şalterinin ⑪ kablosunu şamandıra şalteri kilidinin ⑨ açıklıklarından birine bastırın.
• Pompanın otomatik olarak kapanıp kapanmadığını kontrol edin.

→ Şamandıra şalterinin açılıp kapatılabilmesi için şamandıra şalteri ve şamandıra şalteri sabitlemesinin arasındaki kablo uzunluğu min. 10 cm olmalıdır.

Manuel işletim [Şek. 02]:

Şamandıra şalteri baypas edildiği için, pompa sürekli çalışır.

1. Şamandıra şalterini ⑤, kablo aşağıya doğru şamandıra şalteri sabitlemesinin ⑥ üzerine itin.
2. Pompayı, devrilmeyecek bir şekilde suya yerleştirin.
3. Pompayı akım beslemesine bağlayın.
   Dikkat! Pompa hemen çalışır.

Pompa, şamandıra şalteri köprülendiği için, kuru çalışma güvenliği olmadan sürekli çalışır. Kuru çalışma nedeniyle hasarları önlemek için sadece gözetim altında çalıştırın.

Şamandıra şalteri otomatik işletimde pompayı zaten zamanında kapattığı için, kalan asgari su yüksekliğine (bkz. 7. TEKNİK ÖZELLİKLER) sadece manuel işletimde ulaşılır.

4. BAKIM

.IKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünü, bakımını yapmadan önce akım beslemesinden ayırın.

Pompa temizliği:

.IKE! Yaralanma!

alanma tehlikesi ve ürünün hasar görme riski.

→ Ürünü su fıskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fıskiyesi).
→ Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

→ Pompanın yüzeyini nemli bir bez ile temizleyin.

Pompayı durulayın:

Klorlu, deterjanlı veya çok kirli suyun pompalanmasından sonra pompa durulanmalıdır.

1. Pompalanan su berraklaşana kadar hafif bir temizlik maddesi ilavesiyle (örn. deterjan) ılik su (en fazla 35 °C) pompalayın.
2. Artıkları atık imha yasası yönetmelikleri uyarınca imha edin.

5. DEPOLAMA

Devre dışına çıkarma:

Pompa, dona karşı dayanıklı değildir!

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Pompayı akım beslemesinden ayırın.
2. Artık su akmayana kadar pompayı baş aşağı çevirin.
3. Pompayı temizleyin (bkz. 4. BAKIM).
4. Pompayı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemeli- dir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

6. HATA GİDERME

TAHLIKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz konusudur.

→ Ürünün hatalarını gidermeden önce ürünü akım beslemesinden ayırın.

Emme ayağının ve hareket çarkının temizlenmesi [Şek. T1]:

1. Sadece 9046 ürün numarası için: 5 yıldız civatasını ⑨ sökün ve kapağı ⑩ çıkartın.

2. 4 yıldız civatayı ⑥ sökün.

3. Emme ayağını ⑦ pompadan çekip alın.
4. Emme ayağını ⑦ ve hareket çarkını ⑧ temizleyin (bu bakım çalışmalarından dolayı garanti iptal olmaz).
5. Bir hasarı ve sızıntıları önlemek için yalıtım yüzeylerini iyice temizleyin.
6. Emme ayağını ⑦ tersi sırada tekrar monte edin.

Hasarlı bir conta değiştirilmelidir.

Hasarlı bir hareket çarkı güvenlik nedenlerinden dolayı sadece GARDENA servisi tarafından değiştirilebilir.

Sorun Muhtemel neden Çözümü

Pompa çalışıyor, ancak su taşımıyor	Basma hattı kapalı olduğu için hava çıkamıyor. (Örn. bükülmüş basma hortumu).	→ Basınç hattını açın. (Örn. kapatma valfi, dışarı çıkarma cihazları).
	Emiş ayağında hava yastığı.	→ Pompanın havası kendi kendine çıkana kadar yakl. 60 saniye bekleyin (gerekirse bir kaç defa kapatın / açın).
	Emme deliği tikalıdır.	→ Emme deliğini tazyikli su ile temizleyin.
	Hortum tikalı.	→ Hortumdaki tıkanıklığı giderin.
	Hareket çarkı bloke edilmiş.	→ Emme ayağını ve hareket çarkını temizleyin.
	Pompayı çalıştırırken su seviyesi mini-mum su seviyesinin altında kalmış.	→ Pompayı daha derine daldırın.
Pompa çalışmıyor veya çalışma sırasında aniden duruyor	Termik koruma şalteri aşırı ısınma nedeniyle pompayı kapattı.	→ Emme deliğini temizleyin. Azami sıvı sıcaklığına dikkat edin (35 °C).
	Pompada elektrik yok. → Sigortaları ve elektrikli soket bağlantılarını kontrol edin.
	RCD şalteri devreye girdi (hatalı akım).	→ Pompayı akım beslemesinden ayırın ve GARDENA servisine başvurun.
Pompa çalışıyor fakat randıman anidendüşüyor	Emme deliği tikalıdır.	→ Emme deliğini tazyikli su ile temizleyin.
	Hortum tikalı.	→ Hortumdaki tıkanıklığı giderin.

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

7. TEKNİK ÖZELLİKLER

Dalgıç pompası Birim Değer			Değer(Ürün 9030)	Değer(Ürün 9032)	Değer(Ürün 9040)	Değer(Ürün 9042)	Değer(Ürün 9046)
Nominal güç	W	300	450	300	450	1100
Şebeke gerilimi	V (AC)	230	230	230	230	230
Şebeke frekansı	Hz	50	50	50	50	50
Maks. basma miktarı	l/h	9000	11000	9000	16000	25000
Maks. basınç/Maks. tahliye kafası	bar/m	0,6/6,0	0,7/7,0	0,6/6,0	0,7/7,0	1,1/11,0

160

Dalgıç pompası Birim Değer			Değer(Ürün 9030)	Değer(Ürün 9032)	Değer(Ürün 9040)	Değer(Ürün 9042)	Değer(Ürün 9046)
Maks. dalış derinliği	m	7	7	7	7	7	7
Asgari/azami açma yüksekliği	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Asgari/azami kapatma yüksekliği	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Kalan su yüksekliği	mm	2	2	25	35	38
Azami tanecik çapına sahip kirli su	mm	5	5	25	35	38
Çalıştırma için minimumsu derinliği (yakl.)	mm	10	10	30	45	45
Bağlantı kablosu	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Ağırlık kablosuz (yakl.)	kg	4,1	4,6	4,2	4,7	7,1
Su çıkışı bağlantı dişlisi	İnc	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Bağlantı seçenekleri	İnc	1" / 1 1/2" /G 1"	1" / 1 1/2" /G 1"	1" / 1 1/2" /G 1"	1" / 1 1/4" /1 1/2" / G 1"	1 1/4" /1 1/2" / 2"
Maks. madde sıcaklığı	°C	35	35	35	35	35

Bilgi: Açma/kapatma yükseklikleri ve devreye alma sırasındaki asgari su seviyesi, gerçek yükseklik farkları olmadan tespit edilmiştir. Yakl. 1 m üzeri nakil yüksekliklerinde, 1 dakikaya varan kısmen daha uzun emme süreleri veya +5 cm'ye varan daha yüksek asgari su seviyeleri meydana gelir.

8. AKSESUAR

GARDENA Düz hortum seti	Hortum kelepçeli 10 m 38 mm (1/2") hortum.	Ürün 5005
GARDENA Hortum kelepçesi	25 mm (1") hortumlar için bağlantı nipeli üzerinden.	Ürün 7193
GARDENA Hortum kelepçesi	32 mm (1 1/4") hortumlar için bağlantı nipeli üzerinden.	Ürün 7194
GARDENA Hortum kelepçesi	38 mm (1 1/2") hortumlar için bağlantı nipeli üzerinden.	Ürün 7195
GARDENA Hortum kelepçesi	51 mm (2") hortumlar için bağlantı nipeli üzerinden.	Ürün 7196
GARDENA Pompa bağlantı parçası	19 mm (3/4") hortumlar için GARDENA geçme sistemi üzerinden.	Ürün 1752

9. SERVİS/GARANTI

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyani:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garantisi geçerli değildir. Bu garanti, materyal ya da fabrikasyon hataları nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

• Ürün, çalıştırma talimatlarındaki öneriler uyarınca, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alici ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.

- Satın alma makbuzunun ibrazi.

Parça ve bileşenlerin (örneğin, bıçakların, bıçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışlarının ve dişli kayışlarının, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, görsel değişiklikler, aşınma ve kullanım parçaları, garanti kapsamına dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onarım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre asilsızdır. Bu üretici garantisi, elbette bayiye/saticıya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir.

Garanti durumunda lütfen bize anzalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Hareket çarkı aşınan bir parçadır ve böylece garanti kapsamı dışındadır.

GARDENA Потопяема помпа за чиста вода 9000CLEAR Арт. 9030/11000CLEAR Арт. 9032 / Потопяема помпа за мръсна вода 9000DIRT Арт. 9040/16000DIRT Арт. 9042/ 25000DIRT Арт. 9046

Pompa karakter eğrisi
