Produkto tipas	Nešvaraus vandens išsiurbimo pompa
Modelis	25000DIRT (ref. 9046)
Vardinė galia	1100 W
Maitinimo įtampa	230 V / 50 Hz
Maksimalus srautas	25000 l/h
Maksimalus išstūmimo aukštis	11 m (1,1 bar)
Maksimalus panardinimo gylis	7 m
Liekamojo vandens aukštis	38 mm (rankinis režimas)
Maksimalus dalelių skersmuo	38 mm
Įjungimo lygis min/maks	300 / 600 mm
Išjungimo lygis min/maks	120 / 200 mm
Maitinimo kabelis	10 m (H07RN-F)
Svoris (be kabelio)	7,1 kg
Vandens išleidimo jungtis	G 1 1/2" (srieginė)
Galimos jungtys	1 1/4", 1 1/2", 2" (per adapterius)
Maksimali vandens temperatūra	35 °C
Elektrinė apsauga	30 mA diferencialinis jungiklis, integruota terminė apsauga, apsauga nuo vandens trūkumo
Einamoji priežiūra	Siurbimo pado ir sparnuotės valymas; plovimas po chloruoto ar nešvaraus vandens
Garantija	2 metai (privatus ir buitinis naudojimas)
Dėvėjimo dalys	Sparnuotė (keičia GARDENA techninės priežiūros tarnyba)
Tinkamas naudojimas	Drenažas, perpumpavimas, rezervuarų ištuštinimas, vandens ėmimas iš šulinių

Dažnai užduodami klausimai - 25000 GARDENA

Kokius skysčius galiu siurbti su Gardena 25000?

25000DIRT pompa skirta siurbti nešvarų vandenį su dalelėmis iki 38 mm. Ji neturi būti naudojama sūriam vandeniui, degioms medžiagoms ar maisto produktams.

Kaip sumontuoti plūdę automatiniam darbui?

Plūdė turi laisvai judėti aplink pompą. Norėdami nustatyti įjungimo ir išjungimo aukščius, įspauskite plūdės kabelį į tam skirtą fiksatorių. Mažiausias kabelio ilgis tarp plūdės ir fiksatoriaus yra 10 cm.

Ką daryti, jei pompa neišstumia vandens?

Patikrinkite, ar išstūmimo vamzdis nėra uždarytas (pvz., čiaupas), palaukite apie 60 sekundžių, kad išleistumėte orą, išvalykite siurbimo angą, patikrinkite, ar žarna neužsikimšusi, ir jei reikia, išvalykite sparnuotę.

Kodėl pompa sustoja veikimo metu?

Terminė apsauga gali išjungti pompą perkaitimo atveju. Patikrinkite, ar vandens temperatūra neviršija 35 °C, ir ar siurbimo anga nėra užblokuota. Taip pat patikrinkite maitinimo šaltinį (saugikliai, kištukinis lizdas).

Koks minimalus liekamojo vandens aukštis?

Rankiniu režimu (plūdės tiltas), liekamojo vandens aukštis gali siekti 38 mm. Automatiniu režimu plūdė anksčiau išjungia pompą, palikdama didesnį vandens aukštį.

Ar galiu naudoti ilginamąjį elektros laidą?

Taip, tačiau kabelio skerspjūvis turi būti pritaikytas prie atstumo: iki 20 m: 1,5 mm²; nuo 20 iki 50 m: 2,5 mm² (230 V). Įsitikinkite, kad ilgintuvas tinkamas naudoti lauke ir yra apsaugotas nuo drėgmės.

Kaip išvalyti pompą po naudojimo?

Išskalaukite pompą šiltu vandeniu (maks. 35 °C) su švelniu valikliu (pvz., indų plovimo skysčiu). Išvalykite siurbimo padą ir sparnuotę atsukdami varžtus. Nenaudokite aukšto slėgio čiurkšlės ar agresyvių cheminių medžiagų.

Koks minimalus panardinimo gylis veikimo metu?

Modelio 25000DIRT minimalus panardinimo gylis yra apie 45 mm. Laikykitės šios vertės, kad išvengtumėte sauso veikimo.

Ką daryti, jei suveikia diferencialinis jungiklis?

Nedelsiant atjunkite pompą ir kreipkitės į GARDENA techninės priežiūros tarnybą. Nenaudokite pompos, kol ji nebus patikrinta.

Ar sparnuotė yra dėvėjimo dalis?

Taip, sparnuotė yra dėvėjimo dalis ir neapima garantija. Pažeidus, ją keisti gali tik GARDENA techninės priežiūros tarnyba.

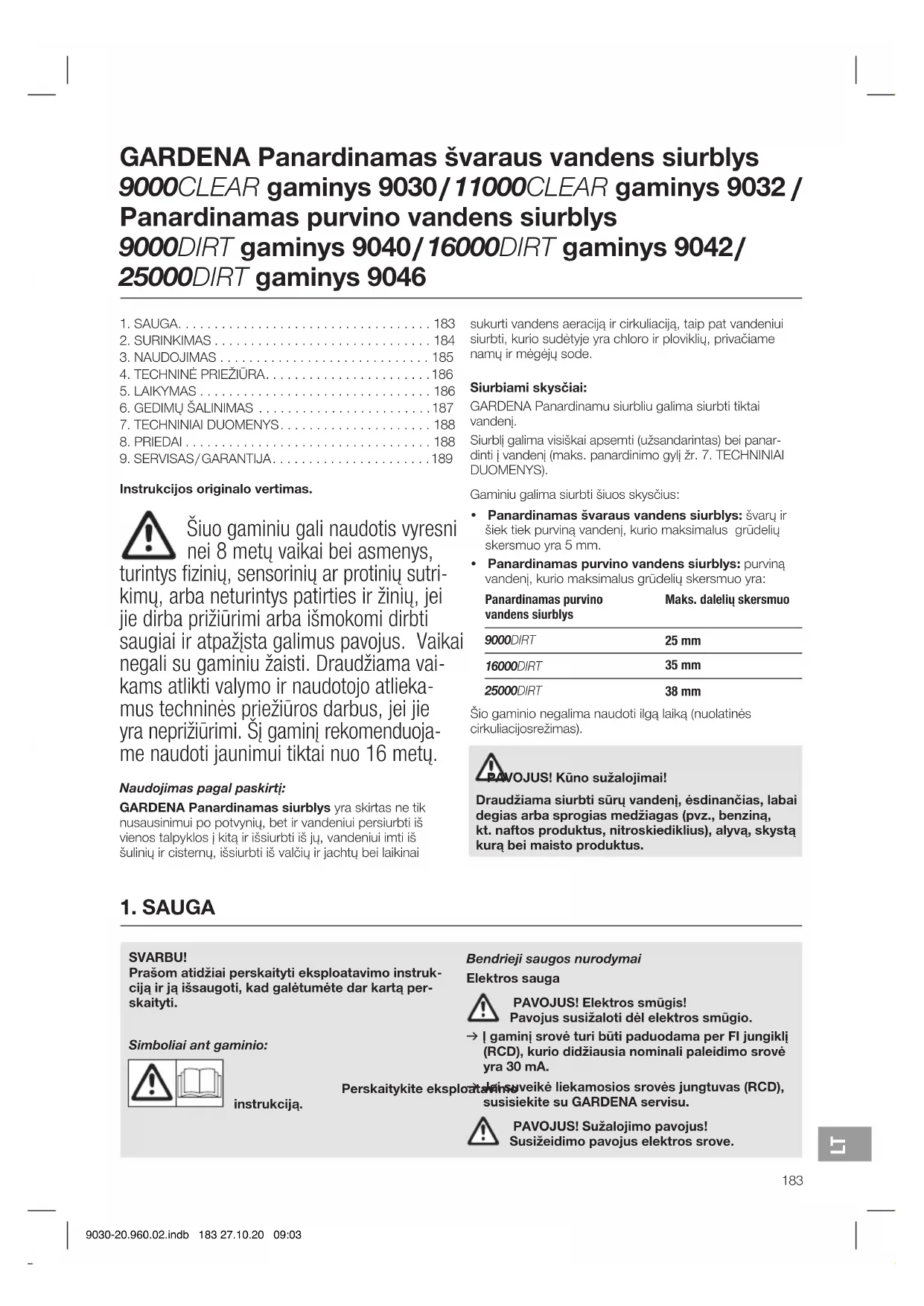

NAUDOJIMO INSTRUKCIJA 25000 GARDENA

Instrukcijos originalo vertimas.

Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių sutri-kimų, arba neturintys patirties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vai-kams atlikti valymo ir naudotojo atlieka-mus techninės priežiūros darbus, jei jie yra neprižiūrimi. Šį gaminię rekomenduoja-me naudoti jaunimui tiktai nuo 16 metų.

Naudojimas pagal paskirti:

GARDENA Panardinamas siurblys yra skirtas ne tik nusausinimui po potvyniu, bet ir vandeniui persiurbti iš vienos talpyklos i kitą ir išsiurbti iš ju, vandeniui imti iš šulinių ir cisternų, išsiurbti iš valčių ir jachtų bei laikinai sukurti vandens aeraciją ir cirkuliaciją, taip pat vandeniui siurbti, kurio sudėtyje yra chloro ir ploviklių, privačiame namų ir mėgėjų sode.

Siurbiami skysčiai:

GARDENA Panardinamu siurbliu galima siurbti tiktai vandenji.

Siurblj galima visiškai apsemti (užsandarintas) bei panardinti i vandenį (maks. panardinimo gylį žr. 7. TECHNINIAL DUOMENYS).

Gaminiu galima siurbti šiuos skysčius:

• Panardinamas švaraus vandens siurblys: švarų ir šiek tiek purviną vandenį, kurio maksimalus grūdelių skersmuo yra 5 mm.
• Panardinamas purvino vandens siurblys: purviną vandenį, kurio maksimalus grūdelių skersmuo yra:

Panardinamas purvino vandens siurblys	Maks. dalelių skersmuo
9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

Šio gaminio negalima naudoti ilgą laiką (nuolatinės cirkuliacijosrežimas).

VOJUS! Kūno sužalojimai!

Draudžiama siurbti sūrų vandenį, èsdinančias, labai degias arba sprogias medžiagas (pvz., benziną, kt. naftos produktus, nitroskiediklius), alyva, skystą kurą bei maisto produktus.

1. SAUGA

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

Simboliai ant gaminio:

instrukcija.

Bendrieji saugos nurodymai

Elektros sauga

PAVOJUS! Elektros smūgis! Pavojus susižaloti dėl elektros smūgio.

→ | gamini srovė turi būti paduodama per FI jungikli (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA.

Perskaitykite eksploatainse teisuveikė liekamosios srovės jungtuvas (RCD), susisiekite su GARDENA servisu.

PAVOJUS! Sužalojimo pavojus! Susižeidimo pavojus elektros srove.

→ Prieš atlikdami techninės priežiūros darbus ar keisdami dalis ištraukite kištuką iš tinklo. Kištukinis lizdas turi būti Jūsu matomumo zonoje.

Saugus eksploatavimas

Vandens temperatūra negali viršyti 35 °C.

Siurblio negalima naudoti, jei vandenyje yra asmenų.

Skystis gali būti užterštas ištekančiais tepalais.

Trečiuosius asmenis laikykite atokiau nuo vandens.

Naudokite siurblj tiktai su alkūne.

Žarnos galiukas turi būti žemiau, nei maksimalus pakėlimo aukštis.

Apsauginis jungiklis

Terminės apsaugos jungiklis:

Esant perkrovai siurblys išjungiamas įmontuota termine variklio apsauga. Varikliui pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui.

Automatinis oro šalinimas:

Šiame siurblyje yra įmontuotas oro šalinimo vožtuvas, kuris pašalina oro pūslę, kuri gali susidaryti siurblyje. Dėl šios funkcijos korpuso šone gali ištekėti šiek tiek vandens.

Papildomi saugos nurodymai

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojaus situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Kabeliai

Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus minimalius skerspjūvius:

Itampa Kabelio ilgis Skerspjūvis

230 – 240 V / 50 Hz lki 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

PAVOJUS! Elektros smūgis!

Dėl nupjauto tinklo kištuko tinklo kabeliu gali patekti drėgmė i elektrinę sritį ir sukelti trumpajį jungimą.

→ Jokiu būdu nenupjauti kištuko (pvz., pravedant per sieną).
→ Traukite kištuką iš lizdo ne už kabelio, bet už kištuko.
→ Jei šio prietaiso elektros maitinimo kabelis sugadintas, ji turi pakeisti gamintojas, jo klientų aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų išvengta pavojų.

Tinklo kištukai ir lizdai turi būti apsaugoti nuo vandens purslu.

Isitikinkite, kad elektriniai kištukiniai sujungimai yra srityje, apsaugotoje nuo apsémimo.

Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų.

Laikykitės tinklo įtampos. Siurblio firminėje duomenų lentelėje nurodyti parametrai turi sutapti su elektros maitinimo tinklo parametrais.

Būnant baseine arba liečiant vandens paviršių būtina ištraukti siurblio tinklo kištuką.

Nenaudokite maitinimo kabelio siurblio pritvirti nimui ar pernešimui.

Siurbliui nardinti, traukti j viršų ir tvirtinti turi būti naudo-jama pritvirtinimo virvė.

Reguliariai tikrinkite maitinimo laidą.

Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuka).

Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA servisas.

Surinkimo instrukcija: vél tvirtai priveržti visus varžtus.

Prieš naudodami po techninės priežiūros įsitikinkite, kad visos dalys yra priveržtos.

Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį i generatoriaus gamintojo įspėjimus.

Asmeninè sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

Laikykitės mažiausio vandens lygio pagal siurblio charakteristika.

Nepalikite siurblio jungto ilgiau nei 10 minučių, kai slėginė linija uždaryta.

Smėlis ir kitos abrazyvinės medžiagos pagreitina siurblio nusidėvėjimą ir mažina pajėgumą.

Plūdinį jungikli galima valdyti tiktai ištrauktą iš vandens.

Eksploatavimo metu draudžiama nuimti žarną.

Prieš šalindami gedimą palaukite, kol siurblys atvės.

2. SURINKIMAS

PAVOJUS! Kūno sužalojimai!

elgaminysisijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš montuodami gamini atjunkite jì nuo maitinimo tinklo.

Jungiamaja įmova ④ galima prijungti žarną prie skirtingo skersmens žarnų ar prie GARDENA jungčių sistemos.

Didelio skersmens žarna	Imovą atskirti ties 1[pav. A2]
GARDENA jungčių sistema / Gaminys 9046: vidutinio skersmens žarna	Imovą atskirti ties 2[pav. A3]
Mažo skersmens žarna Imovos neatskirti [pav. A4]

Naudojant didžiausio skersmens žarna, siurblys veikia maksimaliu našumu.

Siurblys Gaminys 9030		Gaminys 9042	Gaminys 9046
	Gaminys 9032
	Gaminys 9040
Mažo skersmens žarna	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Gaminys GARDENA Žarnos spaustuvas	Gaminys 7193	Gaminys 7193	Gaminys 7194
Vidutinio skersmensžarna	GARDENA jungčių sistema G 1"	GARDENA jungčių sistema G 1"	38 mm (1 1/2")
Gaminys GARDENA Žarnos spaustuvas		32 mm (1 1/4")*
		Gaminys 7194	Gaminys 7195
Didelio skersmens žarna	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Gaminys GARDENA Žarnos spaustuvas	Gaminys 7195	Gaminys 7195	Gaminys 7196

Naudojant 38 mm (1 1/2") žarną, rekomenduojame naudoti GARDENA plokščiosios žarnos rinkinį, gaminys 5005, su 10 m žarna ir žarnos spaustuvu.

* Su gaminiu 9042 pristatoma papildoma jungiamoji jmova ④a, skirta 1 1/4" žarnoms.

Prijungti žarna naudojant jungiamaja imova:

1. Naudodami didelio skersmens žarną, atskirkite jungia-mają įmovą ④ ties ④.

2. Tiktai gaminiui 9046: Naudodami vidutinio skersmens žarna, atskirkite jungiamaja įmovą ④ ties ⑥.

3. Užmaukite žarną ant jungiamosios įmovos ④.

4. Pritvirtinkite žarną prie jungiamosios įmovos ④, pvz., GARDENA žarnos spaustuvu.

Prijungti žarną naudojant GARDENA jungčių sistema:

Jungiamaja įmova ④ negalima prijungti gaminio 25000DIRT (gaminys 9046) žarnos prie GARDENA jungčių sistemos.

Naudojant GARDENA jungčių sistemą galima prijungti 19 mm (3/4") / 15 mm (5/8") ir 13 mm (1/2") žarnas.

Rekomenduojame naudoti ne mažesnio nei 25 mm (1") skersmens žarnas, nes kitaip ženkliai sumažės našumas ir siurbiamas kiekis.

Žarnos skersmuo Siurblio jungtis

13 mm (1/2") GARDENA Siurblio jungimorinkinys	Gaminys 1750
15 mm (5/8") GARDENA Siurblio jungimorinkinys	Gaminys 1750
19 mm (3/4") GARDENA Siurblio jungimorinkinys	Gaminys 1752

1. Prieš tai atskirkite jungiamaja įmovą ④ ties⑥.
2. Prijunkite žarną prie jungiamosios įmovos ④ atitinkama GARDENA jungčių sistema.

Surinkti siurblio jungti [ pav. A5 ]:

PAVOJUS! Kūno sužalojimai! Pjautiniaisužalojimairotoriumi. → Naudokite siurblį tiktai su alkūne.

Alkūnės ① aretyrais ② žarną galima lengvai prijungti ir atjungti.

1. Pagal laikrodžio rodyklę jsukite alkūnę ① i siurblį, kol atsirems (jei žarną reikia ištiesti horizontaliai, alkūnę ① vėl galima atsukti pusę pasukimo).
2. Tik gaminiams 9042 / 9046: Isukite jungiamają detalę ③ i jungiamają imovą ④.
3. Žarnos jungiamają įmovą ④ įspauskite į alkūnę ①, kol atsirems ir garsiai bei matomai užsifiksuos. Žarna patikimai sujungta su siurbliu.

3. NAUDOJIMAS

PAVOJUS! Kūno sužalojimai! Celgaminysisijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš prijungdami, nustatydami arba transportuodami gamini atjunkite jì nuo maitinimo tinklo.

Siurbti vandenji:

Jei siurblio negalima nuleisti už rankenos, jj visada reikia nuleisti už virvės. Pritvirtinkite virve perkišdami per tam skirtas kilpas ir surišdami. Mažiausią panardinimo gyli prade-dant eksploatuoti žr. 7 skyrių TECHNINIAI DUOMENYS.

Siurblj reikia pastatyti taip, kad jleidimo angų ant pagrindo negalėtų visiškai arba iš dalies blokuoti nešvarumai.

Tvenkinyje siurblj reikétų pastatyti, pvz., ant plytos. Pradėjus eksploatuoti, įsiurbimo procesas gali užtrukti ilgiau, kai vandens lygis yra arti mažiausio vandens lygio.

1. Panardinkite siurblj.
2. Prijunkite siurblj prie maitinimo tinklo. Dèmesio! Priklausomai nuo plūdinio jungiklio nustatymo siurblys gali iškart pradėti veikti.

Automatinis režimas su plūdiniu jungikliu [pav. O1]: Reguliudami plūdini jungikli ⑤, galite nustatyti įsi-jungimo aukščius. Kad eksploatavimas būtų saugus plūdinis jungiklis turi laisvai judėti aplink siurblį.

Nustatyti isijungimo ir išsijungimo aukštį [pav. O1]:

Maksimalus jsijungimo aukštis ir minimalus išsijungimo aukštis (žr. 7. TECHNINIAI DUOMENYS) gali būti pritaikyti plūdinio jungiklio kabelį įspaudus į plūdinio jungiklio fiksatorių Ⓐ.

• Kuo aukščiau įspaustas kabelis, tuo aukštesnis įsijungimo ir išsijungimo aukštis.

• Kuo trumpesnis kabelis tarp plūdinio jungiklio ⑤ ir plūdinio jungiklio fiksatoriaus, tuo žemesnis įsijungimo aukštis ir aukštesnis išsijungimo aukštis.

• Ispauskite plūdinio jungiklio kabeli ⑪ i vieną plūdinio jungiklio fiksatoriaus anga④.

• Patikrinkite, ar siurblys išsijungia automatiškai.

→ Kad būtų užtikrintas plūdinio jungiklio įsijungimas ir išsijungimas, kabelio ilgis tarp plūdinio jungiklio ir plūdinio jungiklio fiksatoriaus turi būti ne mažesnis nei 10 cm.

Rankinis režimas [pav. O2]:

Siurblys nuolat veikia, kadangi plūdinis jungiklis yra nenaudojamas.

1. Užstumkite plūdinį jungiklį ⑤ su kabeliu žemyn ant plūdinio jungiklio fiksatoriausⒶ.
2. Stabiliai pastatykite siurblį vandenyje.
3. Prijunkite siurblj prie maitinimo tinklo. Démesio! Siurblys iškart jsijungia.

Siurblys veikia be perstojo be sauso veikimo apsaugos, nes apeitas plūdinis jungiklis. Kad išvengtumėte sugadini-mo dėl veikimo sausa eiga, naudokite tik prižiūrėdami.

Minimalus likusio vandens aukštis (žr. 7. TECHNINIAL DUOMENYS) pasiekiamas tiktai rankiniame režime, kadangi plūdinis jungiklis automatiniame režime jau anksčiau išjungia siurblį.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai! Celgaminysisijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš atlikdami gaminio techninę priežiūrą atjunkite jì nuo maitinimo tinklo.

Siurblio valymas:

PAVOJUS! Kūno sužalojimai! Sužalojimo pavojus ir gaminio sugadinimo rizika.

→ Nevalykite gaminio vandens srove (ypač aukšto slėgio vandens srove).
→ Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai kurie iš jų gali pažeisti svarbias plastikines dalis.

→ Siurblio paviršių valykite drėgna šluoste.

Praplauti siurbli:

Jei buvo siurbiamas vanduo, kurio sudėtyje yra chloro ir ploviklių, arba labai nešvarus vanduo, siurblį reikia praplauti.

1. Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas vanduo bus skaidrus, galite pridėti švelnios valymo priemonės (pvz., indų ploviklio).
2. Likučius šalinkite pagal atlieku tvarkymo įstatymo nuostatas.

5. LAIKYMAS

Naudojimo pabaiga:

Siurblys néra atsparus šalnoms!

Gaminj laikykite vaikams neprieinamoje vietoje.

1. Atjunkite siurblj nuo maitinimo tinklo.
2. Apverskite siurblį priekiu į apačią ir palaukite, kol nebeištekės vanduo.
3. Išvalykite siurblj (žr. 4. TECHNINĖ PRIEŽIŪRA).
4. Laikykite siurblj sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(pagal Direktyva 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gamini vietiniame komunaliniame atlieku surinkimo ir perdirbimo punkte.

6. GEDIMU ŠALINIMAS

PAVOJUS! Kūno sužalojimai! Belgaminysisijungia atsitiktinai, kyla sužalojimo pavojus.

→ Prieš šalindami gaminio gedimus atjunkite jì nuo maitinimo tinklo.

Valyti pagrindą ir rotorių [ pav. T1 ]:

1. Su gaminiu 9046: Išsukite 5 varžtus su kryžmine įpjova ⑨ ir nuimkite dangtelį ⑩.

2. Išsukite 4 varžtus su kryžmine ipjova ⑥.

3. Nuimkite pagrindą ⑦nuo siurblio.
4. Išvalykite pagrindą ⑦ ir rotorių ⑧ (dėl šių techninės priežiūrosdarbų garantija lieka galioti).
5. Kruopščiai išvalykite sandarinimo paviršius, kad išvengtumėte nuotėkio.
6. Atvirkštine eilės tvarka vėl surinkite pagrindą ⑦.

Sugadintą tarpinę reikia pakeisti.

Saugumo sumetimais sugadintą rotorių gali keisti tiktai GARDENA servisas.

Problema Galima priežastis Sutrikimo / gedimo pašalinimas

Siurblys veikia, bet nesiurbia vandens	Negali išeiti oras, nes slėginėlinija uždaryta. (Pvz., užsilen kusi slėginė žarna).	→ Atidarykite slėgio linij (pvz., uždarymo vožtuva,laistymojtaisus).
	Oro pūslė siurblio pagrinde.	→ Palaukite apie 60 sekundžių, kol iš siurblio savaime išeis oras (jei reikia, išjunkite ir įjunkite).
	Užsikimšusi įsiurbimo anga.	→ Išvalykite įsiurbimo angą vandens srove.
	Užsikimšusi žarna. → Pašalinkite užsikimšimą žarnoje.
	Užsiblokavęs rotorius.	→ Išvalykite pagrindą ir rotorių.
	Paleidimo į eksploataciją metu vandens lygis žemiau mažiausio vandenslygio.	→ Panardinkite siurblį giliau.
Siurblys nejsigungia arba staiga sustoja eksploatavimo metu	Dėl perkaitimo terminėsapsaugos jungiklisišjungėsiurblį.	→ Išvalykite įsiurbimo angą. Atkreipkite dėmesį į maksimalią skysčio temperatūrą (35 °C).
	Siurblys be elektros srovės.	→ Patikrinkite saugiklius ir elektros kištukinesjungtis.
	Suveikė skirtuminės srovės įtaisas (RCD) (srovės nuotėkis).	→ Atjunkite siurblį nuo maiti nimo tinklo ir kreipkitės į GARDENA servisą.
Siurblys veikia, tačiau skysčio srautas staiga pradeda mažėti	Užsikimšusi įsiurbimo anga.	→ Išvalykite įsiurbimo angą vandens srove.
	Užsikimšusi žarna. → Pašalinkite užsikimšimą žarnoje.

PASTABA: Kitų sutrikimų/gedimų atveju kreipkitės į GARDENA serviso centra. Remonta gali atlikti tiktai GARDENA serviso centrai bei specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

1. TECHNINIAI DUOMENYS

Panardinamas siurblys Vienetas Vertė		(gaminys 9030)	Vertė (gaminys 9032)	Vertė (gaminys 9040)	Vertė (gaminys 9042)	Vertė (gaminys 9046)
Vardinė galia W 300 450 300 450 1100
Tinklo įtampa V (AC) 230 230 230 230 230
Tinklo dažnis Hz 50 50 50 50 50
Maksimalus našumas	l/h	9000	11000	9000	16000	25000
Maksimalus slėgis/ maksimalus kėlimo aukštis	bar/ m	0,6/ 6,0	0,7/ 7,0	0,6/ 6,0	0,7/ 7,0	1,1/ 11,0
Maksimalus panardinimo gylis	m	7	7	7	7	7
Min./maks. įsijungimo aukštis	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Min./maks. išsijungimo aukštis	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Likusio vandens aukštis	mm	2	2	25	35	38
Purvinas vanduo, kurio maks. grūdelių skersmuo	mm 5	5	25 35 38
Mažiausias vandens lygis paleidžiant (apie)	mm 10 10 30 45 45
Maitinimo kabelis	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Svoris be kabelio (apie)	kg	4,1	4,6	4,2	4,7	7,1
Vandens išleidimo angos sujungimo sriegis	colis	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Galimi prijungimai	colis	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"
Maksimali skysčio temperatūra	°C	35	35	35	35	35

Pastaba: jsijungimo ir išsijungimo aukščiai bei mažiausias vandens lygis pradėjus eksploatuoti buvo nustatyti be aukščių skirtumu, kuriuos reikia įveikti. Kėlimo aukščiams esant maždaug nuo 1 m, įsiurbimo laikai iš dalies tampa iki 1 minutės ilgesni arba mažiausi vandens lygiai iki +5 cm aukštesni.

1. PRIEDAI

GARDENA Plokščiosios žarnos rinkinys	10 m 38 mm (1/2") žarna su žarnos gnybtu. gaminys 5005
GARDENA Žarnos spaustuvas	25 mm (1") žarnoms su jungiamaja jmova.	gaminys 7193
GARDENA Žarnos spaustuvas	32 mm (1 1/4") žarnoms su jungiamaja jmova.	gaminys 7194
GARDENA Žarnos spaustuvas	38 mm (1 1/2") žarnoms su jungiamaja jmova.	gaminys 7195
GARDENA Žarnos spaustuvas	51 mm (2") žarnoms su jungiamaja jmova.	gaminys 7196
GARDENA Ksiurblio ungimo rinkinys	19 mm (3/4") žarnoms su GARDENA jungčių sistema.	gaminys 1752

9. SERVISAS / GARANTIJA

Servisas:

Prašome kreiptis adresu, esančiu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiks kas nors, kas numatyta garantiniame pareiš-kime, paslaugos teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tiktai asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūku-mams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų. Garan tija bus vykdoma suteikiant dirbantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę, kurią iš šių parinkčių pasi rinkti. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Irenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
• Eksploatavimui buvo naudojamos tiktai originalios GARDENA atsarginės ir susidėvinčios dalys.

- Pateikiamas pirkimo dokumentas.

Iprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvarto-jimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumu pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantija néra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantijai taikoma Vokietijos Federacinės Respublikosteisė.

Garantiniu atveju prašom atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu apmokėjus siuntimo išlaidas GARDENA servisui adresu.

Susidėvinčios dalys:

Rotorius yra susidèvinti dalis, todèl jam garantija netaikoma.
