Tuotetyyppi	Jäteveden poistopumppu
Malli	25000DIRT (viite 9046)
Nimellisteho	1100 W
Syöttöjännite	230 V / 50 Hz
Maksimivirtaus	25000 l/h
Maksimipaineenkorkeus	11 m (1,1 bar)
Maksimi upotussyvyys	7 m
Jäännösveden korkeus	38 mm (manuaalitila)
Hiukkasten maksimihalkaisija	38 mm
Käynnistystason min/max	300 / 600 mm
Pysäytystason min/max	120 / 200 mm
Virtajohto	10 m (H07RN-F)
Paino (ilman johtoa)	7,1 kg
Vesiliitäntä (ulostulo)	G 1 1/2" (kierteitetty)
Mahdolliset liitännät	1 1/4", 1 1/2", 2" (sovittimien kautta)
Veden maksimilämpötila	35 °C
Sähkösuojaus	Vikavirtakytkin 30 mA, sisäänrakennettu lämpösuoja, kuivakäyntisuoja
Säännöllinen huolto	Imujalan ja juoksupyörän puhdistus; huuhtelu klooratun tai likaisen veden jälkeen
Takuu	2 vuotta (yksityis- ja kotikäyttö)
Kulutusosat	Juoksupyörä (vaihto GARDENAn huollossa)
Käyttötarkoitus	Kuivatus, siirtopumppaus, säiliöiden tyhjennys, vedenotto kaivoista

Usein kysytyt kysymykset - 25000 GARDENA

Mitä nestetyyppejä voin pumpata Gardena 25000:lla?

Pumppu 25000DIRT on suunniteltu likaisen veden pumppaamiseen, jossa on hiukkasia enintään 38 mm. Sitä ei saa käyttää suolavedelle, syttyville aineille tai elintarvikkeille.

Kuinka asennan kellukkeen automaattista toimintaa varten?

Kellukkeen on pystyttävä liikkumaan vapaasti pumpun ympärillä. Käynnistys- ja pysäytyskorkeuksien säätämiseksi paina kellukkeen johto tarkoitukseen varattuun lukitukseen. Johdon vähimmäispituus kellukkeen ja lukituksen välillä on 10 cm.

Mitä tehdä, jos pumppu ei pumppaa vettä?

Tarkista, ettei paineputki ole suljettu (esim. hana), odota noin 60 sekuntia ilman poistamiseksi, puhdista imuaukko, tarkista ettei letku ole tukossa ja puhdista juoksupyörä tarvittaessa.

Miksi pumppu pysähtyy käytön aikana?

Lämpösuoja voi katkaista pumpun ylikuumenemisen vuoksi. Tarkista, ettei veden lämpötila ylitä 35 °C ja ettei imu ole tukossa. Tarkista myös sähkönsyöttö (sulakkeet, pistorasia).

Mikä on pienin jäännösveden korkeus?

Manuaalitilassa (kelluke ohitettu) jäännösveden korkeus voi olla 38 mm. Automaattitilassa kelluke pysäyttää pumpun aikaisemmin, jolloin vettä jää enemmän.

Voinko käyttää jatkojohtoa?

Kyllä, mutta johdon poikkipinnan on oltava etäisyyden mukainen: enintään 20 m: 1,5 mm²; 20–50 m: 2,5 mm² (230 V:lla). Varmista, että jatkojohto soveltuu ulkokäyttöön ja on suojassa kosteudelta.

Kuinka puhdistan pumpun käytön jälkeen?

Huuhtele pumppu haalealla vedellä (enint. 35 °C), johon on lisätty mietoa puhdistusainetta (esim. astianpesuainetta). Puhdista imujalka ja juoksupyörä ruuveja irrottamalla. Älä käytä korkeapainepesuria tai voimakkaita kemikaaleja.

Mikä on pienin upotussyvyys käytön aikana?

Mallin 25000DIRT pienin upotussyvyys on noin 45 mm. Noudata tätä arvoa kuivakäynnin välttämiseksi.

Mitä tehdä, jos vikavirtakytkin laukeaa?

Irrota pumppu välittömästi verkosta ja ota yhteys GARDENAn huoltopalveluun. Älä käytä pumppua uudelleen ennen kuin se on tarkastettu.

Onko juoksupyörä kulutusosa?

Kyllä, juoksupyörä on kulutusosa eikä kuulu takuun piiriin. Jos se vaurioituu, vaihdata se vain GARDENAn huoltopalvelussa.

KÄYTTÖOHJE 25000 GARDENA

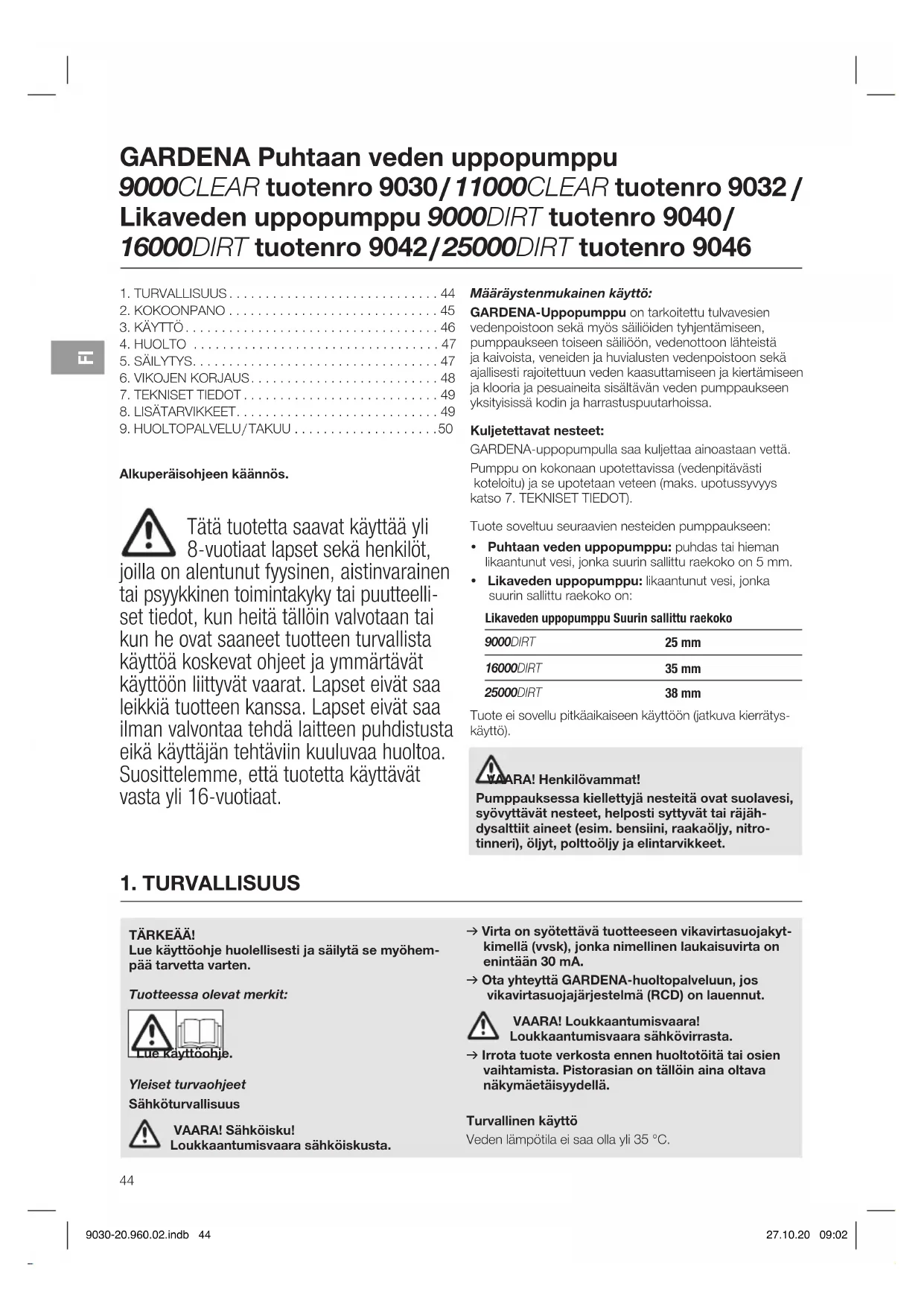

GARDENA Puhtaan veden uppopumppu 9000CLEAR tuotenro 9030/11000CLEAR tuotenro 9032/ Likaveden uppopumppu 9000DIRT tuotenro 9040/ 16000DIRT tuotenro 9042/25000DIRT tuotenro 9046

1. TURVALLISUUS....44
2. KOKOONPANO 45
3. KÄYTTÖ....46
4. HUOLTO 47
5. SÄILYTYS....47
6. VIKOJEN KORJAUS....48
7. TEKNISET TIEDOT 49
8. LISÄTARVIKKEET....49
9. HUOLTOPALVELU/TAKUU ....50

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENA-Uppopumppu on tarkoitettu tulvavesien vedenpoistoon sekä myös säiliöiden tyhjentämiseen, pumppaukseen toiseen säiliöön, vedenottoon lähteistä ja kaivoista, veneiden ja huvialusten vedenpoistoon sekä ajallisesti rajoitettuun veden kaasuttamiseen ja kiertämiseen ja klooria ja pesuaineita sisältävän veden pumppaukseen yksityisissä kodin ja harrastuspuutarhoissa.

Kuljetettavat nesteet:

GARDENA-uppopumpulla saa kuljettaa ainoastaan vettä. Pumppu on kokonaan upotettavissa (vedenpitävästi koteloitu) ja se upotetaan veteen (maks. upotussyvyys katso 7. TEKNISET TIEDOT).

Tuote soveltuu seuraavien nesteiden pumppaukseen:

• Puhtaan veden uppopumppu: puhdas tai hieman likaantunut vesi, jonka suurin sallittu raekoko on 5 mm.
• Likaveden uppopumppu: likaantunut vesi, jonka suurin sallittu raekoko on:

Likaveden uppopumppu Suurin sallittu raekoko

9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

Tuote ei sovellu pitkäaikaiseen käyttöön (jatkuva kierrätyskäyttö).

RA! Henkilövammat!

Pumppauksessa kiellettyjä nesteitä ovat suolavesi, syövyttävät nesteet, helposti syttyvät tai räjäh-dysalttiit aineet (esim. bensiini, raakaöljy, nitro-tinneri), öljyt, polttoöljy ja elintarvikkeet.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhem-pää tarvetta varten.

Tuotteessa olevat merkit:

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähköiskusta.

→ Virta on syötettävä tuotteeseen vikavirtasuojakytkimellä (vvsk), jonka nimellinen laukaisuvirta on enintään 30 mA.
→ Ota yhteyttä GARDENA-huoltopalveluun, jos vikavirtasuojajärjestelmä (RCD) on lauennut.

VAARA! Loukkaantumisvaara! Loukkaantumisvaara sähkövirrasta.

→ Irrota tuote verkosta ennen huoltotöitä tai osien vaihtamista. Pistorasian on tällöin aina oltava näkymäetäisyydellä.

Turvallinen käyttö

Veden lämpötila ei saa olla yli 35 °C.

Pumppua ei saa käyttää, jos vedessä on ihmisiä.

Nesteen likaantuminen voi johtua voiteluaineiden valumisesta ulos.

Pidä asiattomat henkilöt kaukana vedestä.

Käytä pumppua ainoastaan kulmakappaleella.

Letkun pään on oltava matalammalla kuin korkein kuljetuskorkeus.

Suojakytkin

Lämpösuojakytkin:

Ylikuormituksessa ylikuumenemiselta suojaava, sisäänrakennettu moottorinsuojakytkin kytkee pumpun pois päältä. Pumppu on jälleen käyttövalmis, kun moottori on jäähtynyt riittävästi.

Automaattinen ilmanpoisto:

Tämä pumppu on varustettu ilmanpoistoventtiillä, joka poistaa mahdollisen ilmakuplan pumpusta. Toiminnallisista syistä kotelon sivusta voi valua vähäinen määrää vettä ulos.

Lisänä olevat turvaohjeet

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien toimintaan. Jotta vakaviin loukkaantumisiin tai kuolemaan johtavien tilanteiden vaara voidaan välttää, lääkinnällistä implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Johto

Jatkojohtoa käytettäessä sen on vastattava seuraavan taulukonvähimmäishalkaisijoita:

Jännite Johdon pituus Halkaisija

230 – 240 V / 50 Hz Enintään 20 m 1,5 mm	2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	2

VAARA! Sähköisku!

Jos pistoke on kerran leikattu irti, saattaa kosteus tunkeutua johtoa pitkin sähköosiin ja aiheuttaa oikosulun.

→ Älä missään tapauksessa leikkaa johtoa poikki (esim. seinän läpivientiä varten).

→ Älä vedä pistoketta irti pistorasiasta johdosta kiinni pitäen vaan itse pistokkeesta. → Jos tuotteen verkkoliitäntäjohto vaurioituu, se on annettava valmistajan tai sen asiakaspalvelun tai vastaavan valtuutetun henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

Verkkopistotulpan ja liitäntöjen tulee olla suojattuja roiskevedeltä.

Varmistu siitä, että sähköpistolitännät ovat turvallisella alueella, johon ei vesi ja kosteus pääse.

Suojaa verkkopistotulppa ja verkkoliitäntäkaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.

Noudata verkkojännitteen arvoja. Tyyppikilven tietojen tulee vastata sähköverkon arvoja.

Uima-altaassa oleskellessa tai veden pintaa kosketetta-essa pumpun verkkopistokkeen on ehdottomasti oltava irti.

Verkkoliitäntäkaapelia ei saa käyttää pumpun kiinnittämiseen tai kuljettamiseen.

Käytä köyttä pumpun nostamiseen / kiinnittämiseen.

Tarkista verkkokaapeli säännöllisesti.

Tarkasta pumppu (varsinkin verkkoliitäntäjohto ja verkkopistotulpppa) silmämääräisesti aina ennen käyttöä.

Viallista pumppua ei saa käyttää. Vikatapauksessa anna pumppu ehdottomasti GARDENA-huoltopalvelun tarkastettavaksi.

Asennusohje: Ruuvaa kaikki ruuvit jälleen käsitiukkaan.

Varmista huollon jälkeen ennen käytön aloittamista, että kaikki osat on kiinnitetty paikoilleen.

Kun pumppujamme käytetään generaattorin kanssa, on huomioitava generaattorin valmistajan varoitukset.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumisvaara. Pidä pienet lapset kaukana kokoamisen aikana.

Noudata pumpun ominaisuuksissa ilmoitettua vähimmäisvedensyvyyttä.

Älä käytä pumppua kauempaa kuin 10 minuuttia paine-puolen ollessa suljettuna.

Hiekka ja muuta hankaavat aineet lisäävät pumpun kulumista ja vähentävät sen tehoa.

Kohokytkimeen saa tehdä asetuksia vain veden ulkopuolella.

Letkua ei saa irrottaa käytön aikana.

Anna pumpun jäähtyä ennen kuin alat poistaa vikoja.

2. KOKOONPANO

VAARA! Henkilövammat!

Ioukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin asennat tuotteen.

Liitosnipan liitäntämahdollisuudet [ kuva A1 ]:

Letku voidaan kiinnittää liitosnipan ④ kanssa letkujen eriko- koisiin läpimittoihin tai GARDENA-kytkentäjärjestelmään.

Suuri letkun läpimitta	Irrota liitin kohdasta a [kuva A2]
GARDENA-Kytkentäjärjestelmä/Tuotenro 9046: Keskikokoinenletkunläpimitta	Irrota liitin kohdasta b [kuva A3]

Pieni letkun läpimitta Älä irrota liitintä [ kuva A4 ]

Jos käytetään letkua suurimmalla läpimitalla, pumpun siirtoteho on suurin mahdollinen.

Pumppu Tuotenro 9030		Tuotenro 9042	Tuotenro 9046
	Tuotenro 9032Tuotenro 9040
Pieni letkun läpimitta	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Tuotenro GARDENA Letkunkiristin	Tuotenro 7193	Tuotenro 7193	Tuotenro 7194
Keskikokoinen letkun läpimitta	GARDENA-Kytkentäjär- jestelmä G 1"	GARDENA-Kytkentäjär- jestelmä G 1"	38 mm (1 1/2")
Tuotenro GARDENA Letkunkiristin		32 mm (1 1/4") *Tuotenro 7194	Tuotenro 7195
Suuri letkun läpimitta	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Tuotenro GARDENA Letkunkiristin	Tuotenro 7195	Tuotenro 7195	Tuotenro 7196

Jos käytetään letkua mitoilla 38 mm (1 1/2"), suosittelemme käyttöön GARDENAn litteää letkusarjaa tuotenro 5005, 10 m letkulla ja letkunkiristimellä.

* Tuotenron 9042 mukana toimitetaan ylimääräinen liitosnippa ④ 1 1/4"-letkuille.

Letkun kiinnittäminen liitosnipan kautta:

1. Suurta letkun läpimittaa käytettäessä irrota liitosnippa ④ kohdassa ⓐ.
2. Vain tuotenumerolle 9046: Keskikokoista letkun läpimittaa käytettäessä irrota liitosnippa ④ kohdassa ⑥.
3. Työnnä letku liitosnippaan ④.
4. Kiinnitä letku esim. GARDENA-letkunkiristimellä liitosnippaan ④.

Letkun kiinnittäminen GARDENA-kytkentäjärjestelmällä:

Mallissa 25000DIRT (tuotenro 9046) letkua ei voida kiinnittää liitosnipalla ④ GARDENA-kytkentäjärjestelmään. GARDENAN liitäntäjärjestelmään voidaan kiinnittää 19 mm (3/4") / 15 mm (5/8") ja 13 mm (1/2") letkut. Emme suosittele läpimitaltaan alle 25 mm:n (1") letkujen käyttöä, koska tämä johtaa kuljetusmäärän tehon huomattavaan heikkenemiseen.

Letkun halkaisija Pumpun liitäntä

13 mm (1/2") GARDENA Pumppuliitäntäsarja	Tuotenro 1750
15 mm (5/8") GARDENA Pumppuliitäntäsarja	Tuotenro 1750
19 mm (3/4") GARDENA Pumppuliitäntäsarja	Tuotenro 1752

1. Irrota liitosnippa ④ kohdasta ⑥.
2. Kiinnitä letku vastaavalla GARDENA-kytkentäjärjestelmällä liitosnippaan④.

Pumpun liitännän asennus [ kuva A5 ]:

RA! Henkilövammat!

rän aiheuttamat viiltohaavat.

→ Käytä pumppua ainoastaan kulmakappaleella.

Kulmakappaleen ① lukitusten ② avulla letku on helppo kiinnittää ja irrottaa.

1. Ruuvaa kulmakappale ① pumppuun myötäpäivään vasteeseen asti (jos letku on tarkoitus asentaa vaakasuoraan, kulmakappaletta ① voidaan kääntää jälleen puoli kierrosta löysemmäksi).
2. Vain tuotenumeroille 9042 / 9046: Ruuvaa liitoskappale ③ liitosnippaan ④.
3. Paina letkun liitosnippa ④ vasteeseen asti kulmakappaleeseen ①, kunnes se kiinnittyy kuuluvasti ja näkyvästi. Letku on liitetty varmasti pumppuun.

3. KÄYTTÖ

RA! Henkilövammat!

ukkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin liität tuotteen, säädät sitä tai kuljetat sitä.

Veden pumppaus:

Jos pumppua ei voida laskea kahvalla, pumppu on laskettava köyden avulla. Kiinnitä köysi sille tarkoitettuihin renkaisiin ja solmi se kiinni. Vähimmäisupotussyvyys käyttöönotossa katso 7. TEKNISET TIEDOT.

Pumppu on pystytettävä niin, että imujalan tuloaukkoja ei estetä epäpuhtauksilla kokonaan tai osittain.

Lammessa pumppu tulisi asettaa esim. tilliskiven päälle. Käyttöön ottaessa, jos imutoiminnot suoritetaan veden vähimmäistason läheisyydessä, imutoiminto voi kestää kauemmin.

1. Upota pumppu veden alle.
2. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu voi käynnistyä heti kohokytkimen asetuksestariippuen.

Automaattikäyttö kohokytkimen kanssa [kuva 01]: Kohokytkimen ⑤ asennuksella voit määrittää kytkentäkorkeuden. Turvalliseen käyttöön kohokytkimen on voitava liikkua vapaasti pumpun ympärillä.

Käynnistys- ja katkaisukorkeuden asettaminen [kuva O1]:

Maksimaalista kytkentäkorkeutta ja minimaalista katkaisukorkeutta (katso 7. TEKNISET TIEDOT) voidaan muuttaa siten, että kohokytkimen johto painetaan kohokytkimen lukitukseen Ⓐ.

• Mitä korkeammalle johto kiinnitetään, sitä korkeampia ovat käynnistys- ja sammutuskorkeudet.
• Mitä lyhyempi kohokytkimen ⑤ ja kohokytkimen lukituksen Ⓐ välillä oleva johto on, sitä matalammaksi kytkentäkorkeus tulee ja sitä korkeammaksi katkaisukorkeus.
• Paina kohokytkimen johto ⑪ kohokytkimen luki-tuksen ⑨ yhteen aukkoon.
• Tarkasta sammuuko pumppu automaattisesti.

→ Jotta kohokytkimen käynnistys ja katkaisu on varmistettu, johdon pituuden on oltava kohokytkimen ja kohokytkimen lukituksen välillä vähintään 10 cm.

Manuaalinen käyttö [ kuva O2 ]:

Pumppu pysyy jatkuvasti käynnissä, sillä kohokytkin ohitetaan. Pumpun kuivakäyntisuuja menee tällöin pois päältä.

1. Siirrä kohokytkin ⑤johdon kanssa kohokytkimen lukituksen Ⓐ alle.
2. Aseta pumppu tukevasti veteen.
3. Yhdistä pumppu sähkönjakeluun. Huomio! Pumppu käynnistyy heti.

Pumppu käy jatkuvasti ilman kuivakäyntisuojaa kohokyt-kimen silloituksen vuoksi. Kuivakäynnin aiheuttamien vaurioiden välttämiseksi käytä vain valvonnan alaisena.

Loppuveden korkeus (katso 7. TEKNISET TIEDOT) saavutetaan vain manuaalisessa käytössä, sillä automaattikäytössä kohokytkin kytkee pumpun pois päältä jo sitä ennen.

4. HUOLTO

VAARA! Henkilövammat!

kkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin huollat sitä.

Pumpun puhdistus:

VAARA! Henkilövammat!

kkaantumisvaara ja tuotteen vaurioitu- misriski.

→ Älä puhdista tuotetta vesisuihkulla (varsinkaan painepesurin vesisuihkulla).
→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

→ Puhdista pumpun pinta kostealla liinalla.

Pumpun huuhtelu:

Pumppu on läpihuuhdeltava, jos sillä on pumpattu kloorija pesuainepitoista tai voimakkaasti likaantunutta vettä.

1. Pumppaa haaleaa vettä (enintään 35 °C), johon on mahdollisesti lisätty mietoa puhdistusainetta (esim. astianpesuainetta), kunnes pumpattu vesi on kirkasta.
2. Hävitä loppujäämät jätelain ohjesääntöjen mukaisesti.

5. SÄILYTYS

Käytöstä poistaminen:

Pumppu ei ole suojattu jäätymiseltä!

Tuote on säilytettävä lasten ulottumattomissa.

1. Irrota pumppu sähkönjakelusta.
2. Käännä pumppu ylösalaisin, kunnes vettä ei enää tule ulos.
3. Puhdista pumppu (katso 4. HUOLTO).
4. Säilytä pumppua kuivassa, suljetussa ja pakkaselta suojatussapaikassa.

Hävittäminen:

(direktiivin 2012/19/EU mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

6. VIKOJEN KORJAUS

RA! Henkilövammat!

ikkaantumisvaara, jos tuote käynnistyy tahattomasti.

→ Irrota tuote sähkönjakelusta ennen kuin korjaat tuotteen vikoja.

Imujalan ja pyörän puhdistus [ kuva T1 ]:

1. Vain tuotenumerolle 9046: Ruuvaa 5 ristikantaruuvia ⑨ irti ja poista kansi ⑩.

2. Ruuvaa 4 ristikantaruuvia ⑥ irti.

3. Vedä imujalka ⑦irti pumpusta.

4. Puhdista imujalka ⑦ ja pyörä ⑧ (näiden huoltotöiden suorittaminen ei aiheuta takuun raukeamista).
5. Puhdista tiivistepinnat huolellisesti vaurioiden ja epätiiviyksien välttämiseksi.
6. Asenna imujalka ⑦ jälleen paikoilleen päinvastaisessa järjestyksessä.

Vaurioitunut tiiviste on vaihdettava.

Turvallisuussyistä vaurioituneen pyörän saa vaihtaa ainoastaan GARDENA-huoltopalvelu.

Ongelma Mahdollinen syy Korjaus

Pumppu käy, mutta se ei pumppaa vettä	Ilma ei pääse poistumaan,koska paineletku on suljettuna.(Mahd. taittunut paineletku).	→ Avaa painejohto (esim. sulkuventtiili,levityslaitteet).
	Ilmalukko imukotelossa. → Odota noin 60 sekuntia, kunnespumppu on suorittanut itsestäänilmanpoiston (tarvittaessa kytke virtapois päältä/jälleen päälle).
	Imauukko on tukkeutunut. → Puhdista imuaukko vesisuihkulla.
	Letku on tukkeutunut. → Poista letkun tukkeuma.
	Pyörä on jumissa. → Puhdista imujalka ja pyörä.
	Vedenpinta käyttöönotossa alleminimitason.	→ Upota pumppu syvermälle.
Pumppu ei käynnisty tai pysähtyy äkisti käytön aikana	Lämpösuojaktytkin on kytkenytpumpun pois päältä ylikuumene-misen vuoksi.	→ Puhdista imuaukko. Ota huomioonveden korkein lämpötila (35 °C).
	Pumppu ilman virtaa. → Tarkasta sulakkeet ja sähköisetpistolittimet.
	Vikavirtasuojakytkin on lauennut.	→ Irrota pumppu sähkönjake lusta jakäänny GARDENA-huoltopalvelunpuoleen.
Pumppu käy, mutta siirtoteho pieneneeäkisti	Imauukko on tukkeutunut. → Puhdista imuaukko vesisuihkulla.
	Letku on tukkeutunut. → Poista letkun tukkeuma.

HUOMAUTUS:

Käänny muissa häiriötapauksissa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoisliikkeet.

1. TEKNISET TIEDOT

Uppopumppu Yksikkö Arvo		(tuotenro 9030)	Arvo (tuotenro 9032)	Arvo (tuotenro 9040)	Arvo (tuotenro 9042)	Arvo (tuotenro 9046)
Nimellisteho W 300 450 300 450 1100
Verkkojännite V (AC) 230 230 230 230 230
Verkkotaajuus Hz 50 50 50 50 50
Maksimituotto	l/h	9000	11000	9000	16000	25000
Maksimipaine/ maksiminostokorkeus	bar/ m	0,6/ 6,0	0,7/ 7,0	0,6/ 6,0	0,7/ 7,0	1,1/ 11,0
Maks. upotussyvyys	m	7	7	7	7	7
Min./maks. kytkentäkorkeus	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Min./maks. katkaisukorkeus	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Loppuveden korkeus	mm	2	2	25	35	38
Likaantunut vesi suurimmalla sallitulla raekoolla	mm	5	5	25 35 38
Vähimmäissyvyys käyttöön otettaessa (noin)	mm	10 10 30 45 45
Liitäntäkaapeli m		10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Paino ilman johtoa (noin)	kg	4,1	4,6	4,2	4,7	7,1
Liitoskierre vedenpoisto	Tuuma	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Liitosmahdollisuudet	Tuuma	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"
Nesteen maksimilämpötila	°C	35	35	35	35	35

Huomautus: Päällekytkentä- ja katkaisukorkeudet sekä veden vähimmäistaso käyttöönotossa määritettiin ilman ylitettäviä korkeuseroja. Noin yli 1 metrin kuljetuskorkeuksissa muodostuu osittain pidempiä, jopa 1 minuutin pidempiä imuaikoja tai korkeampia, jopa +5 cm veden vähimmäiskorkeuksia.

1. LISÄTARVIKKEET

GARDENAn litteä letkusarja 10 m 38 mm (1/2") letku letkunkiristimellä. tuotenro 5005
GARDENA Letkunkiristin 25 mm (1") letkuille liittimen kautta. tuotenro 7193
GARDENA Letkunkiristin 32 mm (1 1/4") letkuille liittimen kautta. tuotenro 7194
GARDENA Letkunkiristin 38 mm (1 1/2") letkuille liittimen kautta. tuotenro 7195
GARDENA Letkunkiristin 51 mm (2") letkuille liittimen kautta. tuotenro 7196
GARDENA Pumppuliitäntäsarja	19 mm (3/4") letkuille GARDENA liitäntäjärjestelmän kautta.	tuotenro 1752

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä takasivulla olevaan osoitteeseen.

Takuuilmoitus:

Jos kyseessä on takuuvaatimus, palvelusta ei peritä maksua.

GARDENA Manufacturing GmbH antaa kaikille uusille GARDENA-tuotteille kahden ② vuoden takuun jälleenmyyjältä ostettuna ensimmäisestä ostopäivästä alkaen, jos tuotteita on käytetty ainoastaan yksityisessä käytössä. Tämä valmistajan takuu ei koske jälkimarkkinoilta ostettuja tuotteita. Tämä takuu koskee kaikkia tuotteen oleellisia puutteita, jotka johtuvat todistettavasti materiaali- tai tuotantovirheistä. Takuun puitteissa asiakkaalle toimitetaan toimiva, korvaava tuote tai meille lähetetty viallinen tuote korjataan maksutta. Pidätämme oikeuden valita jomman-kumman näistä vaihtoehdoista. Palvelua koskevat seuraa-vat ehdot:

• Tuotetta on käytetty sille määriteltyyn käyttötarkoitukseen käyttöohjeiden mukaisesti.

• Ostaja tai kolmas osapuoli ei ole yrittänyt avata tai korjata tuotetta.

• Käytössä on käytetty ainoastaan alkuperäisiä GARDENAn vara- ja kuluvia osia.

• Ostokuitin esittäminen.

Osien ja komponenttien tavallinen kuluminen (esimerkiksi terissä, terien kiinnityksissä, turbiineissa, lampuissa, kiila- ja hammashihnoissa, pyörissä, ilmansuodattimissa, sytytystulpissa), optiset muutokset sekä kuluvat osat ja tarvikkeet eivät kuulu takuun piiriin.

Tämä valmistajan takuu rajoittuu korvaavaan toimitukseen ja korjaukseen edellä mainituilla edellytyksillä. Meitä valmistajana vastaan esitetyt muut vaatimukset, kuten vahingon-korvaukset, eivät ole perusteltuja valmistajan takuun osalta. Tämä valmistajan takuu ei vaikuta tietenkään liikkeen / jälleenmyyjän voimassa oleviin lakisääteisiin ja sopimuksellisiin takuuvaatimuksiin.

Valmistajan takuu noudattaa Saksan liittotasavallan lakeja.

Takuutapauksissa lähetä viallinen tuote yhdessä ostotositteen kopion ja virhekuvauksen kanssa postimaksu maksettuna kääntöpuolella olevaan GARDENAn huoltoosoitteeseen.

Kuluvat osat:

Pyörä on kuluva osa eikä siten kuulu takuun piiriin.

GARDENA Nedsenkbar rentvannspumpe 9000CLEAR art. 9030/11000CLEAR art. 9032/ Nedsenkbar skittenvannspumpe 9000DIRT art. 9040/ 16000DIRT art. 9042/25000DIRT art. 9046

1. SIKKERHET 51
2. MONTASJE 52
3. BETJENING 53
4. VEDLIKEHOLD....54
5. LAGRING....54
6. UTBEDRE FEIL....54
7. TEKNISKE DATA 55
8. TILBEH∅R 56
9. SERVICE/GARANTI....56

jn	25 mm
jne	35 mm
ja	38 mm

T! Kehavigastuste oht!

OHT! Vigastuste oht!

Lekkivate määrdeainete töttu vöib vedelik reostuda.

Pump ei ole pakasekindel!

Toodet peab säilitama lastele ligipääsmatuna.

! Kehavigastuste oht!
