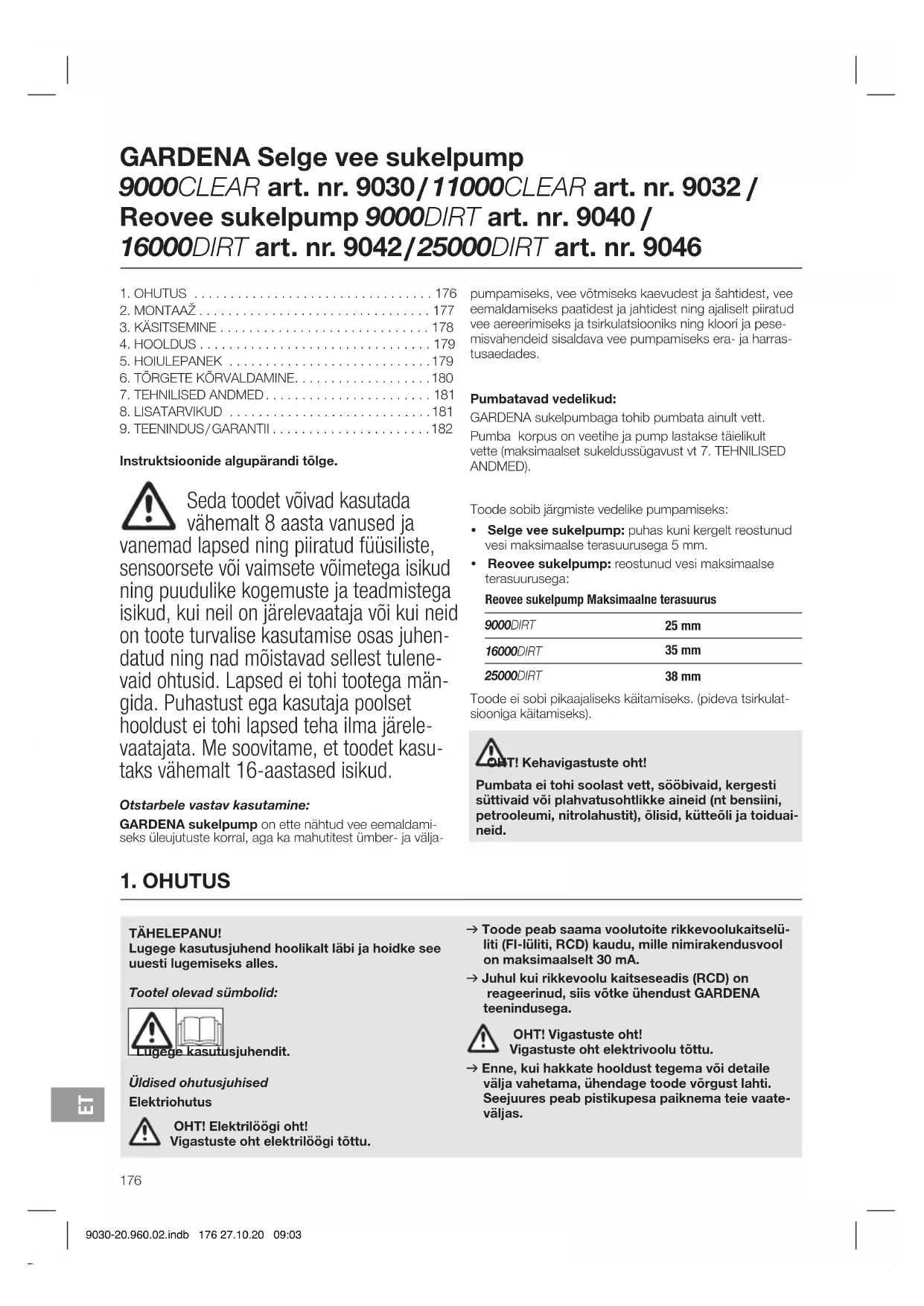

KASUTUSJUHEND 25000 GARDENA

Instruktsioonide algupärandi tõlge. Seda toodet võivad kasutada vähemalt 8 aasta vanused ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhen- datud ning nad mõistavad sellest tulene- vaid ohtusid. Lapsed ei tohi tootega män- gida. Puhastust ega kasutaja poolset hooldust ei tohi lapsed teha ilma järele- vaatajata. Me soovitame, et toodet kasu- taks vähemalt 16-aastased isikud. Otstarbele vastav kasutamine: GARDENA sukelpump on ette nähtud vee eemaldami- seks üleujutuste korral, aga ka mahutitest ümber- ja välja- pumpamiseks, vee võtmiseks kaevudest ja šahtidest, vee eemaldamiseks paatidest ja jahtidest ning ajaliselt piiratud vee aereerimiseks ja tsirkulatsiooniks ning kloori ja pese- misvahendeid sisaldava vee pumpamiseks era- ja harras- tusaedades. Pumbatavad vedelikud: GARDENA sukelpumbaga tohib pumbata ainult vett. Pumba korpus on veetihe ja pump lastakse täielikult vette (maksimaalset sukeldussügavust vt 7. TEHNILISED ANDMED). Toode sobib järgmiste vedelike pumpamiseks:

• Selge vee sukelpump: puhas kuni kergelt reostunud vesi maksimaalse terasuurusega 5 mm.

• Reovee sukelpump: reostunud vesi maksimaalse terasuurusega: Reovee sukelpump Maksimaalne terasuurus 9000DIRT 25 mm 16000DIRT 35 mm 25000DIRT 38 mm Toode ei sobi pikaajaliseks käitamiseks. (pideva tsirkulat- siooniga käitamiseks). OHT! Kehavigastuste oht! Pumbata ei tohi soolast vett, sööbivaid, kergesti süttivaid või plahvatusohtlikke aineid (nt bensiini, petrooleumi, nitrolahustit), õlisid, kütteõli ja toiduai- neid.

TÄHELEPANU! Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles. Tootel olevad sümbolid: Lugege kasutusjuhendit. Üldised ohutusjuhised Elektriohutus OHT! Elektrilöögi oht! Vigastuste oht elektrilöögi tõttu. v Toode peab saama voolutoite rikkevoolukaitselü- liti (FI-lüliti, RCD) kaudu, mille nimirakendusvool on maksimaalselt 30 mA. v Juhul kui rikkevoolu kaitseseadis (RCD) on reageerinud, siis võtke ühendust GARDENA teenindusega. OHT! Vigastuste oht! Vigastuste oht elektrivoolu tõttu. v Enne, kui hakkate hooldust tegema või detaile välja vahetama, ühendage toode võrgust lahti. Seejuures peab pistikupesa paiknema teie vaate- väljas. GARDENA Selge vee sukelpump 9000CLEAR art. nr. 9030 / 11000CLEAR art. nr. 9032 / Reovee sukelpump 9000DIRT art. nr. 9040 / 16000DIRT art. nr. 9042 / 25000DIRT art. nr. 9046

9030-20.960.02.indb 176 27.10.20 09:03Ohutu käitamine Veetemperatuur ei tohi ületada 35 °C. Pumpa ei tohi kasutada, kui vees on inimesi. Lekkivate määrdeainete tõttu võib vedelik reostuda. Hoidke kõrvalised isikud veest eemal. Käitage pumpa ainult nurkliitmikuga. Voolikuots peab olema madalamal kui maksimaalne pumpamiskõrgus. Kaitselülitid Termokaitselüliti: Ülekoormuse korral lülitab sisseehitatud termiline mootori- kaitse pumba välja. Pärast mootori piisavat mahajahtumist on pump uuesti käitamisvalmis. Automaatne õhutamine: See pump on varustatud õhutusklapiga, mis kõrvaldab pumbast võimaliku olemasoleva õhupolstri. Funktsioonist tingituna võib siis korpuse küljelt väheses koguses vett välja tulla. Täiendavad ohutusjuhised Elektriohutus OHT! Südameseiskuse oht! Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tingimustes mõjustada aktiivse- te või passiivsete meditsiiniliste implantaatide toimi- mist. Et välistada selliste olukordade tekkimise oht, mis võivad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise implantaadiga isi- kud enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga. Kaablid Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis olevatele minimaalsetele ristlõigetele: Pinge Kaabli pikkus Ristlõige 230 – 240 V / 50 Hz Kuni 20 m 1,5 mm

OHT! Elektrilöögi oht! Kui võrgupistik lõigatakse küljest ära, võib mööda võrgukaablit sattuda elektri piirkonda niiskust, mille tagajärjel võib tekkida lühis. v Võrgupistikut ei tohi mitte mingil juhul küljest ära lõigata (nt seinast läbi viimiseks). v Ärge kasutage juhet pistiku pistikupesast väljatõmba- miseks, vaid võtke kinni pistiku korpusest. v Kui selle seadme võrguühendusjuhe on kahjustada saanud, siis ohtude vältimiseks tuleb lasta see vahe- tada tootja või tema klienditeeninduse või kellegi sarnase kvalifikatsiooniga isiku poolt. Võrgupistikud ja pistikupesad peavad olema veepritsme- kindlad. Kontrollige, et elektrilised pistikühendused jääksid piirkon- da, kuhu ei saa tungida vett. Pistikut ja toitejuhet tuleb kaitsta kuumuse, õli ja teravate servade eest. Pidada kinni võrgupingest. Andmeplaadile märgitud näita- jad peavad vastama elektrivõrgu andmetele. Basseinis viibimise või veepinna puudutamise korral peab pumba võrgupistik olema tingimata välja tõmmatud. Toitejuhet ei tohi kasutada pumba kinnitamiseks või transportimiseks. Pumba sukeldamiseks või ülestõmbamiseks ja kindlusta- miseks peab kasutama kinnitusköit. Kontrollige toitejuhet regulaarselt. Enne kasutamist kontrollida alati vaatluse teel, kas pumbal (eelkõige aga toite juhtmel ja pistikul) ei ole kahjustusi. Kahjustunud pumpa ei tohi kasutada. Pumba kahjustuse korral lasta pump tingimata GARDENA kliendihoolduses üle kontrollida. Montaažijuhend: keerake kõik poldid uuesti käe tugevuselt kinni. Enne hoolduse järgset kasutamist tagage, et kõik osad oleksid kinni keeratud. Meie pumpade kasutamisel koos generaatoriga tuleb järgida generaatori tootja hoiatusjuhiseid. Isiklik ohutus

OHT! Lämbumise oht! Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal. Jälgige minimaalset veetaset vastavalt pumba karakteristi- kutele. Ärge laske pumbal töötada kauem kui 10minutit, kui surve all olev pool on suletud. Liiv ja muud abrasiivsed ained kiirendavad kulumist ja vähendavad pumba jõudlust. Ujuklülitit tohib käsitseda ainult väljaspool vett. Käitamise ajal ei tohi voolikut ära tõmmata. Enne, kui hakkate tõrkeid kõrvaldama, laske pumbal maha jahtuda.

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toodet monteerima, ühendage toode voolutoitest lahti. Ühendusnipli ühendamisvõimalused [ joonis A1 ]: Vooliku saab ühendusnipli

kaudu ühendada erinevate vooliku läbimõõtudega või GARDENA pistiksüsteemiga. Suur vooliku läbimõõt Eemaldada nippel

9030-20.960.02.indb 177 27.10.20 09:033. KÄSITSEMINE OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui toodet ühendama, seadistama või transportima hakkate, ühendage toode voolutoi- test lahti. Vee pumpamine: Kui pumpa käepideme kaudu alla lasta ei saa, siis peab pumba alati köie kaudu alla laskma. Kinnitage köis, tõm- mates seda ettenähtud aasadest ja sellele sõlme sidudes. Minimaalset sukeldamise sügavust kasutusele võtul vt 7. TEHNILISED ANDMED. Pumba peab üles panema selliselt, et imijala peal olevad sisselaskeavad ei oleks täielikult ega osaliselt saastelisan- dite tõttu blokeeritud. Tiigis tuleks pump panna nt telliskivi peale. Sissetõmbeprotsesside puhul minimaalse veetaseme lähe- duses kasutuselevõtu korral võib sissetõmbeprotsess kauem kesta.

1. Sukeldage pump sisse.

2. Ühendage pump voolutoitega.

TÄHELEPANU! Pump võib sõltuvalt ujuklüliti seadistu- sest koheselt tööle hakata. GARDENA pistiksüsteem / Art. nr. 9046: keskmine vooliku läbimõõt Eemaldada nippel

juures [ joonis A3 ] Väike vooliku läbimõõt Niplit mitte eemaldada [ joonis A4 ] Suurima vooliku läbimõõdu kasutamise puhul on pumba pumpamisvõimsus maksimaalne. Pump Art. nr. 9030 Art. nr. 9032 Art. nr. 9040 Art. nr. 9042 Art. nr. 9046 Väike vooliku läbimõõt Art. nr. GARDENA Voolikuklamber 25 mm (1") Art. nr. 7193 25 mm (1") Art. nr. 7193 32 mm (1 1/4") Art. nr. 7194 Keskmine vooliku läbimõõt Art. nr. GARDENA Voolikuklamber GARDENA pistiksüsteem G 1" GARDENA pistiksüsteem G 1" 32 mm (1 1/4")

Art. nr. 7195 Suur vooliku läbimõõt Art. nr. GARDENA Voolikuklamber 38 mm (1 1/2") Art. nr. 7195 38 mm (1 1/2") Art. nr. 7195 51 mm (2") Art. nr. 7196 38mm (1 1/2") vooliku kasutamise puhul soovitame me GARDENA lamevooliku komplekti (art. nr. 5005), milles on 10m pikkune voolik ja voolikuklamber.

• Art. nr. 9042 jaoks on tarnega kaasas täiendav ühendus- nippel

1 1/4" voolikute jaoks

Vooliku ühendamine ühendusnipli kaudu:

1. Suure vooliku läbimõõdu kasutamise puhul ühendage

2. Ainult art. nr. 9046 jaoks: keskmise vooliku läbimõõdu

kasutamise puhul ühendage ühendusnippel

3. Lükake voolik ühendusnipli

4. Kinnitage voolik nt GARDENA voolikuklambri abil ühen-

juurest. Vooliku ühendamine GARDENA pistiksüsteemi kaudu: Mudeli 25000DIRT puhul (art. nr. 9046) ei saa voolikut ühendusnipli

kaudu GARDENA pistiksüsteemiga ühen- dada. GARDENA pistiksüsteemiga saab ühendada 19 mm (3/4") / 15 mm (5/8") ja 13 mm (1/2") voolikut. Me soovitame mitte kasutada väiksemaid vooliku läbimõõte kui 25mm (1"), kuna muidu leiab aset pumbatava koguse jõudluse selge halvenemine. Vooliku läbimõõt Pumba liitmik 13 mm (1/2") GARDENA Pumbaliitmiku komplekt Art. nr.

1. Ühendage ühendusnippel

2. Ühendage voolik vastava GARDENA pistiksüsteemi

külge. Pumbaühenduse monteerimine [ joonis A5 ]: OHT! Kehavigastuste oht! Lõikehaavade oht tiiviku tõttu. v Käitage pumpa ainult nurkliitmikuga. Nurkliitmikul

kaudu saab vooliku probleemideta ühendada ja lahti päästa.

1. Keerake nurkliitmik

kuni piirikuni kellaosuti suunas pumba sisse (kui voolik tuleb horisontaalselt paigaldada, siis saab nurkliitmiku

uuesti kuni poole pöörde võrra välja keerata).

2. Ainult art. nr. 9042 / 9046 jaoks: keerake ühendus-

3. Vajutage vooliku ühendusnippel

sisse, kuni see kuuldavalt ja nähtavalt fikseerub. Voolik on turvaliselt pumbaga ühendatud.

9030-20.960.02.indb 178 27.10.20 09:034. HOOLDUS OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toodet hooldama, ühendage toode voolutoitest lahti. Pumba puhastamine: OHT! Kehavigastuste oht! Vigastuste oht ja toote kahjustuste risk. v Ärge puhastage toodet veejoaga (iseäranis kõrgsurve veejoaga). v Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi. v Puhastage pumba pealispind niiske lapiga. Pumba läbiloputamine: Pärast kloori sisaldava, pesemisvahendeid sisaldava või tugevalt mustunud vee pumpamist peab pumba läbi loputama.

1. Pumbake leiget vett (maksimaalselt 35 °C), vajaduse

korral lisades õrna puhastusvahendit (nt nõudepesuva- hendit), kuni pumbatav vesi muutub selgeks.

2. Korraldage jääkide jäätmekäitlus vastavalt jäätmesea-

duse suunistele. Automaatrežiim ujuklülitiga [ joonis O1 ]: Ujuklüliti

seadistamise teel on teil võimalik lülitus- kõrgusi määrata. Turvaliseks käitamiseks peab ujuklüliti saama vabalt ümber pumba liikuda. Sisse- ja väljalülitamise kõrguse seadistamine [ joonis O1 ]: Maksimaalset sisselülitamise ja minimaalset väljalülitamise kõrgust (vt 7. TEHNILISED ANDMED) saab reguleerida, kui suruda ujuklüliti juhe ujuklüliti fiksaatorisse.

• Mida kõrgemal kaabel klambriga kinnitatakse, seda kõr- gemad on sisse- ja väljalülitamise kõrgus.

vahe- line kaabel, seda madalamaks muutub sisselülitamise tase ja seda kõrgemaks muutub väljalülitamise tase.

kaabel ühte ujuklüliti lukustuse

2. Kontrollige, kas pump lülitub automaatselt välja.

TÄHELEPANU! v Et ujuklüliti sisse- ja väljalülitamine oleks taga- tud, peab ujuklüliti ning ujuklüliti fiksaatori vahe- lise juhtme pikkus olema min 10 cm. Käsitsirežiim [ joonis O2 ]: Pump jääb pidevalt käitusesse, kuna ujuklüliti on sillatud.

2. Pange pump üles stabiilselt vees seisvana.

3. Ühendage pump voolutoitega.

Tähelepanu! Pump hakkab kohe tööle. Pump töötab sillatud ujuklüliti tõttu pidevalt ilma kuivkäigu kaitseta. Selleks et vältida kahjustusi kuivkäigu tõttu, käitage seda ainult järelevalve all. Minimaalne jääkvee tase (vt 7. TEHNILISED ANDMED) saavutatakse ainult käsitsirežiimis, kuna automaatrežiimis lülitab ujuklüliti pumba juba eelnevalt välja.

Kasutuselt kõrvaldamine: Pump ei ole pakasekindel! Toodet peab säilitama lastele ligipääsmatuna.

1. Ühendage pump voolutoitest lahti.

2. Pöörake pump pea peale, kuni vett enam välja ei jookse.

kohta. Kasutuselt kõrvaldamine: (vastavalt direktiivile 2012/19/EL) Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäätmetega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele. TÄHELEPANU! v Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

9030-20.960.02.indb 179 27.10.20 09:03Probleem Võimalik põhjus Kõrvaldamine Pump töötab, ent ei pumpa vett Õhk ei saa välja, kuna surve voolik on kinni. (Survevoolik võib olla ka kokku murtud). v Avage survevoolik (nt sulgurklapp, jaotusseadmed). Iminapaga jala all on õhku. v Oodake ca 60 sekundit, kuni pump on õhutamise ise läbi viinud (vajaduse korral lülitage välja / sisse). Sissetõmbeava on ummistunud. v Puhastage sissetõmbeava veejoa abil. Voolik on ummistunud. v Eemaldage voolikust ummistus. Tiivik on blokeeritud. v Puhastage imijalg ja tiivik. Veetase on sisselülitamisel minimaal- sest veetasemest madalam. v Sukeldage pump sügavamale sisse. Pump ei käivitu või seiskub töö ajal äkki Termokaitselüliti on pumba ülekuu- menemise tõttu välja lülitanud. v Puhastage sissetõmbeava. Pidage kinni pumbatava vedeliku maksi- maalsest temperatuurist (35 °C). Pumbal ei ole voolu. v Kontrollige kaitsmeid ja elektrilisi pistikühendusi. Rikkevoolukaitselüliti (RCD) on reageerinud (rikkevool). v Ühendage pump voolutoitest lahti ja pöörduge GARDENA teeninduse poole. Pump töötab, aga jõudlus langeb järsult Sissetõmbeava on ummistunud. v Puhastage sissetõmbeava veejoa abil. Voolik on ummistunud. v Eemaldage voolikust ummistus. JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskusesse. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseeru- nud jaemüüjad.

6. TÕRGETE KÕRVALDAMINE

OHT! Kehavigastuste oht! Vigastuste oht, juhul kui toode kogemata käivitub. v Enne, kui hakkate toote tõrkeid kõrvaldama, ühendage toode voolutoitest lahti. Imijala ja tiiviku puhastamine [ joonis T1 ]:

(nende hooldustööde tõttu garantii jõudu ei kaota).

5. Puhastage tihenduspinnad hoolikalt, selleks et kahjustusi

ja ebatihedusi vältida.

uuesti vastupidises järjekorras. Kahjustatud tihendi peab asendama. Kahjustatud tiiviku tohib ohutusest tingituna vahetada välja ainult GARDENA teenindus.

0,6 / 6,0 0,7 / 7,0 0,6 / 6,0 0,7 / 7,0 1,1 / 11,0 Max uputussügavus m 7 7 7 7 7 Minimaalne / maksimaalne sisselülitamise tase mm 250 / 390 230 / 400 230 / 400 260 / 420 300 / 600 Minimaalne / maksimaalne väljalülitamise tase mm 45 / 90 50 / 90 50 / 90 50 / 90 120 / 200 Jääkvee tase mm 2 2 25 35 38 Reovesi maksimaalse terasuurusega mm 5 5 25 35 38 Minimaalne uputussügavus kasutusele võtmisel (ca) mm 10 10 30 45 45 Ühendusjuhe m 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H05RN-F) 10 (H07RN-F) Kaal ilma juhtmeta (ca) kg 4,1 4,6 4,2 4,7 7,1 Vee väljalaske ühenduskeere Toll G 1 1/4" G 1 1/4" G 1 1/2" G 1 1/2" G 1 1/2" Ühendamisvõimalused Toll 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/2" / G 1" 1" / 1 1/4" / 1 1/2" / G 1" 1 1/4" / 1 1/2" / 2" Max vee temperatuur °C 35 35 35 35 35 Juhis: sisse- / väljalülitamise kõrgused ning minimaalne veetase kasutuselevõtul on välja selgitatud ilma ületada tulevate kõrguste erinevusteta. Pumpamiskõrguste puhul alates ca 1 m tulenevad osalt pikemad, kuni 1 minuti pikkused sisse- tõmbeajad, või kõrgemad minimaalsed veeseisud kuni + 5 cm.

GARDENA lamevooliku komplekt 10m pikkune 38mm (1/2") voolik koos voolikuklambriga. art. nr. 5005 GARDENA Voolikuklamber 25 mm (1") voolikutele ühendusnipliga. art. nr. 7193 GARDENA Voolikuklamber 32 mm (1 1/4") voolikutele ühendusnipliga. art. nr. 7194 GARDENA Voolikuklamber 38 mm (1 1/2") voolikutele ühendusnipliga. art. nr. 7195 GARDENA Voolikuklamber 51 mm (2") voolikutele ühendusnipliga. art. nr. 7196 GARDENA Pumbaliitmiku komplekt 19 mm (3/4") voolikutele GARDENA pistiksüsteemiga. art. nr. 1752

9030-20.960.02.indb 181 27.10.20 09:039. TEENINDUS / GARANTII Teenindus: Palun võtke ühendust tagaküljel toodud aadressil. Garantiideklaratsioon: Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu. GARDENA Manufacturing GmbH annab kõigile GARDENA uutele originaaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tek- kinud materjali- või tootmisvigade tagajärjel. Kui see garan- tii kuulub täitmisele, siis kas tarnitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toode tasuta; jätame endale õiguse valida kahe nimetatud varian- di vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutus- juhendis toodud soovitusi.

• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või parandada.

• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale.

• Ostu tõendava dokumendi esitamine. Osade ja komponentide tavapärane kulumine (näiteks tera- del, terade kinnitusdetailidel, turbiinidel, valgustusseadme- tel, kiil- ja hammasrihmadel, tiivikutel, õhufiltritel, süüteküü- naldel), visuaalsed muutused ning kuluosad ja kulumaterja- lidest osad on garantiist välistatud. Tootja garantii piirdub asendustarne ja parandamisega vas- tavalt eespoolnimetatud tingimustele. Teised meie kui toot- ja vastu suunatud nõuded, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garan- tii ei puuduta loomulikult edasimüüja / müüja vastu esitata- vaid seadustes ja lepingutes sätestatud garantii täitmisnõu- deid. Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme. Garantiijuhtumi korral saatke palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisa- valt frankeerituna GARDENA teeninduse aadressile. Kuluosad: Tiivik on kuluosa ja seega garantii alt välistatud.
