25000 - Vízszivattyú GARDENA - Ingyenes használati útmutató

Terméktípus	Szennyvízszivattyú
Modell	25000DIRT (cikkszám 9046)
Névleges teljesítmény	1100 W
Tápellátás feszültsége	230 V / 50 Hz
Maximális áramlási sebesség	25000 l/h
Maximális szállítási magasság	11 m (1,1 bar)
Maximális merülési mélység	7 m
Maradék vízmagasság	38 mm (kézi üzemmód)
Maximális részecskeátmérő	38 mm
Bekapcsolási szint min/max	300 / 600 mm
Leállási szint min/max	120 / 200 mm
Tápkábel	10 m (H07RN-F)
Súly (kábel nélkül)	7,1 kg
Víz kivezető csatlakozó	G 1 1/2" (menetes)
Lehetséges csatlakozók	1 1/4", 1 1/2", 2" (adapterek segítségével)
Maximális vízhőmérséklet	35 °C
Elektromos védelem	FI 30 mA áram-védőkapcsoló, beépített hővédelem, szárazonfutás elleni védelem
Rendszeres karbantartás	A szívótalp és a járókerék tisztítása; öblítés klóros vagy szennyezett víz után
Garancia	2 év (magán- és háztartási használatra)
Kopó alkatrészek	Járókerék (csere GARDENA szerviz által)
Megfelelő használat	Vízelvezetés, átpumpálás, tartályok ürítése, kútvétel

Gyakran ismételt kérdések - 25000 GARDENA

Milyen folyadékokat szivattyúzhatok a Gardena 25000-rel?

A 25000DIRT szivattyú akár 38 mm-es részecskéket tartalmazó szennyvíz szivattyúzására készült. Nem használható sós vízhez, gyúlékony anyagokhoz vagy élelmiszerekhez.

Hogyan kell felszerelni az úszót az automatikus működéshez?

Az úszónak szabadon kell mozognia a szivattyú körül. A be- és kikapcsolási magasságok beállításához nyomja az úszó kábelét az erre a célra szolgáló reteszbe. Az úszó és a retesz közötti minimális kábelhossz 10 cm.

Mit tegyek, ha a szivattyú nem szállít vizet?

Ellenőrizze, hogy a nyomóvezeték nincs-e elzárva (pl. csap), várjon kb. 60 másodpercet a légtelenítéshez, tisztítsa meg a szívónyílást, ellenőrizze, hogy a tömlő nincs-e eltömődve, és szükség esetén tisztítsa meg a járókereket.

Miért áll le a szivattyú működés közben?

A hővédelem túlmelegedés esetén lekapcsolhatja a szivattyút. Ellenőrizze, hogy a víz hőmérséklete nem haladja-e meg a 35 °C-ot, és hogy a szívás nem akadályozott. Ellenőrizze az áramellátást is (biztosítékok, csatlakozó).

Mi a minimális maradék vízmagasság?

Kézi üzemmódban (az úszó áthidalásával) a maradék vízmagasság akár 38 mm is lehet. Automatikus üzemmódban az úszó korábban leállítja a szivattyút, így nagyobb vízmagasság marad.

Használhatok hosszabbítókábelt?

Igen, de a kábel keresztmetszetének meg kell felelnie a távolságnak: 20 m-ig: 1,5 mm²; 20-50 m között: 2,5 mm² (230 V esetén). Győződjön meg arról, hogy a hosszabbító kábel alkalmas a kültéri használatra és védett a nedvességtől.

Hogyan tisztítsam a szivattyút használat után?

Öblítse le a szivattyút langyos vízzel (max. 35 °C) és enyhe tisztítószerrel (pl. mosogatószer). A szívótalp és a járókerék tisztításához csavarozza ki a csavarokat. Ne használjon nagynyomású sugárt vagy agresszív vegyszereket.

Mi a minimális merülési mélység működés közben?

A 25000DIRT modell esetében a minimális merülési mélység körülbelül 45 mm. Tartsa be ezt az értéket a szárazon futás elkerülése érdekében.

Mi a teendő az áram-védőkapcsoló leoldása esetén?

Azonnal húzza ki a szivattyút, és lépjen kapcsolatba a GARDENA szervizzel. Ne használja újra a szivattyút, amíg azt nem ellenőrizték.

A járókerék kopó alkatrész?

Igen, a járókerék kopó alkatrész, és a garancia nem vonatkozik rá. Sérülés esetén csak a GARDENA szerviz cserélje ki.

HASZNÁLATI ÚTMUTATÓ 25000 GARDENA

HU Használati utasítás

Búvárszivattyú tiszta vízhez / Búvárszivattyú szennyezett vízhez

CS Návod k obsluze

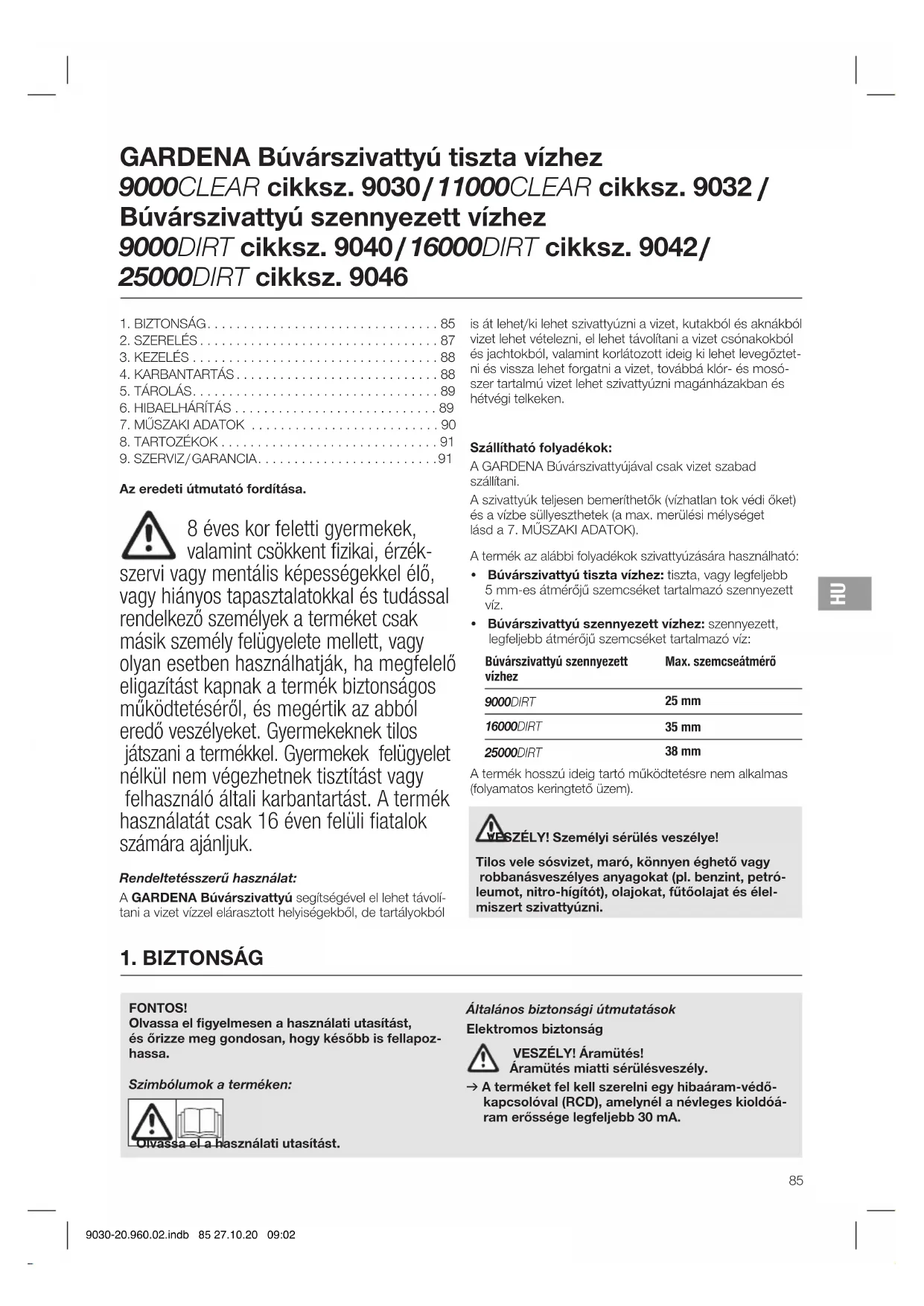

GARDENA Búvárszivattyú tiszta vízhez 9000CLEAR cikksz. 9030/11000CLEAR cikksz. 9032/ Búvárszivattyú szennyezett vízhez 9000DIRT cikksz. 9040/16000DIRT cikksz. 9042/ 25000DIRT cikksz. 9046

1. BIZTONSÁG....85
2. SZERELÉS 87
3. KEZELÉS 88
4. KARBANTARTÁS....88
5. TÁROLÁS....89
6. HIBAELHÁRÍTÁS 89
7. MÜSZAKI ADATOK 90
8. TARTOZÉKOK 91
9. SZERVIZ/GARANCIA....91

Az eredeti útmutató fordítása.

8 éves kor feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel élő, vagy hiányos tapasztalatokkal és tudással rendelkező személyek a terméket csak másik személy felügyelete mellett, vagy olyan esetben használhatják, ha megfelelő eligazítást kapnak a termék biztonságos működtetéséről, és megértik az abból eredő veszélyeket. Gyermekeknek tilos játszani a termékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy felhasználó általi karbantartást. A termék használatát csak 16 éven felüli fiatalok számára ajánljuk.

Rendeltetésszerű használat:

A GARDENA Búvárszivattyú segítségével el lehet távolítani a vizet vízzel elárasztott helyiségekből, de tartályokból is át lehet/ki lehet szivattyúzni a vizet, kutakból és aknákból vizet lehet vételezni, el lehet távolítani a vizet csónakokból és jachtokból, valamint korlátozott ideig ki lehet levegőztetni és vissza lehet forgatni a vizet, továbbá klór- és mosószer tartalmú vizet lehet szivattyúzni magánházakban és hétvégi telkeken.

Szállítható folyadékok:

A GARDENA Búvárszivattyújával csak vizet szabad szállítani.

A szivattyúk teljesen bemeríthetők (vízhatlan tok védi őket) és a vízbe süllyeszthetek (a max. merülési mélységet lásd a 7. MÜSZAKI ADATOK).

A termék az alábbi folyadékok szivattyúzására használható:

• Búvárszivattyú tiszta vizhez: tiszta, vagy legfeljebb 5 mm-es átmérőjű szemcséket tartalmazó szennyezett víz.
• Búvárszivattyú szennyezett vízhez: szennyezett, legfeljebb átmérőjű szemcséket tartalmazó víz:

Búvárszivattyú szennyezett vízhez	Max. szemcseátmérő
9000DIRT	25 mm
16000DIRT	35 mm
25000DIRT	38 mm

A termék hosszú ideig tartó működtetésre nem alkalmas (folyamatos keringtető üzem).

VESZÉLY! Személyi sérülés veszélye!

Tilos vele sósvizet, maró, könnyen éghető vagy robbanásveszélyes anyagokat (pl. benzint, petróleumot, nitro-hígitót), olajokat, fütőolajat és élelmiszert szivattyúzni.

1. BIZTONSÁG

FONTOS!

Olvassa el figyelmesen a használati utasítást, és örizze meg gondosan, hogy később is fellapozhassa.

Szimbólumok a terméken:

Általános biztonsági útmutatások

Elektromos biztonság

VESZÉLY! Áramütés! Áramütés miatti sérülésveszély.

→ A terméket fel kell szerelni egy hibaáram-védő-kapcsolóval (RCD), amelynél a névleges kioldóáram erőssége legfeljebb 30 mA.

→ Ha kioldott az áram-védőkapcsoló (RCD), forduljon a GARDENA szervizhez.

VESZÉLY! Sérülésveszély! Az esetleges áramütés sérülés veszélyével fenyeget.

→ Karbantartás vagy alkatrészcsere előtt válassza le a terméket a hálózatról. E műveletek végzése alatt a hálózati aljzatnak a látóterében kell maradnia.

Biztonságos üzemelés

A víz nem lehet melegebb 35 °C-nál.

A szivattyú mindaddig nem használható, amíg vannak a vízben.

A kilépő kenőanyagok adott esetben elszennyezhetik a folyadékot.

Harmadik személyt tartson távol a víztől.

Csak a könyökdarabbal működtesse a szivattyút.

A tömlő végének lehetőség szerint a maximális emelőmagasságnál alacsonyabb ponton kell elhelyezkednie.

Védőkapcsoló

Hövédő kapcsoló:

Túlterhelés esetén a motor beépített hővédelme kikapcsolja a szivattyút. Miután a motor kellő mértékben lehült, a szivattyú újból készen áll az üzemelésre.

Automatikus légtelenítés:

A szivattyú fel van szerelve egy légtelenítő szeleppel, amely megszünteti a szivattyúban esetlegesen jelen lévő légzsákokat. A működéstől függően előfordulhat, hogy oldalt egy kevéske víz lép ki a házból.

További biztonsági útmutatások

Elektromos biztonság

VESZÉLY! Szívleállás!

Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktív és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek erről az orvosukkal, vagy az implantátum gyártojával.

Kábelek

Hosszabbító kábelek használata esetén azoknak meg kell felelniük a következő táblázatban feltüntetett minimális keresztmetszet értékeknek:

Feszültség Kábelhossz Keresztmetszet

230 – 240 V / 50 Hz 20 m-ig 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

VESZÉLY! Áramütés!

Egy levágott csatlakozó dugó miatt a hálózati kábelen keresztül nedvesség juthat az elektromos részekhez, ami rövidzárlatot okozhat.

→ Semmilyen esetben ne vágja le a csatlakozó dugót (pl. falba történő behúzásnál).

→ A hálózati dugót ne a kábelnél, hanem a dugó testénél fogva húzza ki a konnektorból.

→ Ha megrongálódott a készülék hálózati csatlakozóvezetéke, azt a gyártóval vagy a Vevőszolgálatával, ill. szakemberrel kell kicseréltetni, nehogy veszélyhelyzet álljon elő.

A hálózati csatlakozó és hosszabbító fröccsenő víz ellen védett kell legyen.

Győződjön meg arról, hogy az elektromos csatlakozások áradásmentes területen helyezkednek el.

A dugaszt és a csatlakozó vezetéket óvja a hőtől, olajoktól és éles szegélyektől.

Ügyeljen a hálózati feszültségre! A gép adatlapjának adatai a hálózati áram adataival meg kell egyezzenek.

Mielött belelépne az úszómedencébe, vagy hozzáérne a vízfelülethez, okvetlenül húzza ki a szivattyú hálózati csatlakozóját.

A hálózati csatlakozó vezetéket nem szabad a szivattyú szállítására vagy rögzítésére használni!

A vízbe merítés, ill. a kihúzás és biztosítás céljából rögzítő-kötelet kell ráerősíteni a szivattyúra.

Rendszeresen ellenőrizze a csatlakozó vezetéket.

Használat előtt a szivattyút (különösen a hálózati vezetéket és dugaszt) vesse biztonsági ellenőrzés alá.

Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül ellenőriztesse GARDENA szakszervizzel!

Szerelési útmutató: valamennyi csavart kézzel szorítson meg.

Karbantartás után csak akkor kezdje használni, ha megygyőződött róla, hogy az összes része helyére van csavarozva.

Ha a szivattyúinkat generátorral üzemelteti, meg kell fogadnia a generátor gyártója által adott óva intéseket.

Személyi biztonság

VESZÉLY! Fulladásveszély!

Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol a kisgyermekeket.

Ügyeljen a szivattyú műszaki adatai közt található minimális vízszint betartására.

A szivattyút zárt szívóoldallal ne üzemeltesse 10 percnél tovább.

Homok és más súroló hatású anyagok a szivattyú gyorsabb elhasználódásához és teljesítményének csökkenéséhez vezetnek.

Az úszókapcsolót csak vízből kiemelt helyzetben szabad kezelni.

Üzemelés alatt nem szabad lehúzni róla a tömlöt.

Csak akkor fogjon hozzá a hibakereséshez, ha a szivattyú már lehült.

2. SZERELÉS

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.

→ Mielött szerelni kezdené a terméket, válassza le az áramellátásról.

A tömlőkapcsoló csatlakozási lehetőségei [ábra A1]:

A tömlő a különböző átmérőjű tömlőkhöz használható ④ tömlőkapcsoló, vagy a GARDENA csatlakozórendszer segítségével csatlakoztatható.

Nagy átmérőjű tömlő	Fűrészelje le a csonkot az ⓐ pontban [ábra A2]
GARDENA csatlakozórendszer/ Cikksz. 9046: tömlőkapcsoló: közepes átmérőjű tömlő	Fűrészelje le a csonkot az ⓑ pontban [ábra A3]

Kis átmérőjű tömlő Ne fűrészelje le a csonkot [ábra A4]

A legnagyobb átmérőjű tömlő használatakor a szivattyú maximális szállítóteljesítménnyel tud dolgozni.

Szivattyú Cikksz. 9030		Cikksz. 9042	Cikksz. 9046
	Cikksz. 9032
	Cikksz. 9040
Kis átmérőjű tömlő	25 mm (1")	25 mm (1")	32 mm (1 1/4")
Cikksz. GARDENA Tömlőbilincs	Cikksz. 7193	Cikksz. 7193	Cikksz. 7194
Tömlőkapcsoló: közepes átmérőjű tömlő	GARDENA csatla- kozórendszer G 1"	GARDENA csatla- kozórendszer G 1"	38 mm (1 1/2")
Cikksz. GARDENA Tömlőbilincs		32 mm (1 1/4")* Cikksz. 7194	Cikksz. 7195
Nagy átmérőjű tömlő	38 mm (1 1/2")	38 mm (1 1/2")	51 mm (2")
Cikksz. GARDENA Tömlőbilincs	Cikksz. 7195	Cikksz. 7195	Cikksz. 7196

38 mm-es (1 1/2"-os) tömlő esetén a 5005 cikksz. GARDENA lapos tömlő készlet használatát ajánljuk 10 m-es hosszal és tömlőbilinccsel

* A cikksz. 9042 termék tartozékai között 1 1/4"-os tömlőkhöz használható ④ tömlőkapcsoló is szerepel

Tömlő csatlakoztatása tömlőkapcsolóval:

1. Nagy átmérőjű tömlő használatakor a ④ tömlőkapcsolót az ⑥ ponton válassza le.

2. Csak 9046 sz-ú terméknél: közepes átmérőjű tömlő használatakor a ④ tömlőkapcsolót a ⑥ ponton válassza le.

3. Húzza rá a tömlőt a ④ tömlőkapcsolóra.

4. Erősítse rá a tömlőt a ④ tömlőkapcsolóra pl. egy GARDENA tömlőbilincs segítségével.

Tömlő csatlakoztatása a GARDENA csatlakozórend- szerrel:

A (cikksz. 9046) 25000DIRT esetén a tömlő nem csatlakoztatható a GARDENA csatlakozórendszerrel használható ④ tömlőkapcsoló segítségével.

GARDENA csatlakozórenszerrel 19 mm (3/4")- / 15 mm (5/8") és 13 mm (1/2") tömlöket lehet csatlakoztatni.

25 m-nél (1"-nál) kisebb átmérőjű tömlőt nem tanácsos használni, mivel ez a szállított mennyiség tekintetében jelentős teljesítménycsökkenéshez vezetne.

Tömlöátmérő Szivattyú csatlakoztatása

13 mm (1/2") GARDENA Szivattyú-csatlakozó-készlet	Cikksz. 1750
15 mm (5/8") GARDENA Szivattyú-csatlakozó-készlet	Cikksz. 1750
19 mm (3/4") GARDENA Szivattyú-csatlakozó-készlet	Cikksz. 1752

1. A ④ tömlőkapcsolót a ⑥ ponton válassza le.

2. A tömlöt a GARDENA megfelelő csatlakozórendszerének segítségével csatlakoztassa a ④ tömlőkapcsolóra.

Szivattyú csatlakozó felszerelése [ábra A5]:

VSSZÉLY! Személyi sérülés veszélye! A járókerék vágási sérülésekel fenyeget. → Csak a könyökdarabbal működtesse a szivattyút.

A tömlökötés az ① könyökdarabon lévő ② rögzítőelemek segítségével nehézség nélkül létrehozható és bontható.

1. Ütközésig csavarja be az ① könyökdarabot a szivattyúba az óramutató járásának irányában (ha a tömlőt vízszintesen át kívánja helyezni, az ① könyökdarab vissza-felé akár fél fordulattal is kicsavarható)
2. Csak a 9042 / 9046 cikksz. termékeknél: csavarja be a ③ összekötő darabot a ④ tömlőkapcsolóba.
3. Ütközésig nyomja be a ④ tömlőkapcsolót az ① könyök-darabba úgy, hogy az hallhatóan és láthatóan a helyére ugorjon.
   A tömlő immár biztonságos módon össze van kötve a szivattyúval.

3. KEZELÉS

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.

→ Csatlakoztatás, beállítás vagy szállítás előtt válassza le a terméket az áramellátásról.

Víz szivattyúzása:

Ha a szivattyút nem lehet a markolatnál fogva leengedni, ezt a műveletet mindig kötél segítségével kell elvégezni. Bújtassa át a kötelet az e célra szolgáló gyűrűkön, és kössön rá csomót, nehogy kicsúszhasson. A beüzeme- léskor alkalmazandó minimális merülési mélységet lásd a 7. MŰSZAKI ADATOK.

A szivattyút úgy kell felállítani, hogy a szennyezések ne zárhassák el teljesen vagy részben a szívótalpon lévő beömlő nyilásokat.

Tóban pl. célszerű téglára állítani a szivattyút.

Ha a szivattyúval minimális vízszintnél kezd vizet szívni, a szívási folyamat hosszabb időt vehet igénybe.

1. Merítse be a szivattyút.
2. Kösse össze a szivattyút az áramellátással. Figyelem! Az úszókapcsoló beállításától függően a szivattyú azonnal elindulhat.

Automatikus üzem úszókapcsolóval [ábra O1]:

A kapcsolási magasságot az ⑤ úszókapcsoló beállításával lehet meghatározni. A biztonságos üzemeléshez az úszókapcsolónak szabadon kell tudnia mozogni a szivattyú körül..

A be- és kikapcsolási szint beállítása [ábra O1]:

A 7. MÜSZAKI ADATOK maximális bekapcsolási magasságot és a minimális kikapcsolási magasságot az adott

helyzethez igazíthatjuk oly módon, hogy az úszókapcsoló kábelét benyomjuk az úszókapcsoló ① reteszelő elemébe.

• Minél magasabban rögzítjük a kábelt, annál magasabban lesz a be- és kikapcsolási magasság.

• Minél rövidebb az ⑤ úszókapcsoló és az úszókapcsoló A rögzítőeleme között futó kábel, annál kisebb lesz a bekapcsolási-, és annál nagyobb lesz a kikapcsolási magasság.

• Nyomja be a ⑪ úszókapcsoló kábelét az ⑨ úszókapcsoló-rögzítő szerkezet egyik nyílásába.

• Vizsgálja meg, hogy kikapcsol-e önmagától a szivattyú.

→ Az úszókapcsoló csak akkor tud be és kikapcsolni, ha az úszókapcsoló és az úszókapcsoló rögzítő eleme közti kábel legalább 10 cm hosszú.

Kézi üzemeltetés [ábra O2]:

A szivattyú állandóan üzemben van, mivel az úszó-kapcsoló áthidalt állapotba kerül.

1. Lefelé néző kábellel nyomja rá a ⑤ úszókapcsolót az úszókapcsoló Ⓐ rögzítő elemére.
2. Állítsa fel a szivattyút a vízben úgy, hogy biztonságosan álljon.
3. Kösse össze a szivattyút az áramellátással. Figyelem! A szivattyú azonnal beindul.

Az úszókapcsoló áthidalása esetén a szivattyú állandóan száraz futás elleni védelem nélkül fog járni. Ne hagyja felügyelet nélkül a járó szivattyút, nehogy megrongálódjon a száraz futás miatt.

A benne maradt víz min. magasságát (lásd a 7. MÜSZAKI ADATOK) című szakaszt) csak kézi üzemben lehet elérni, mivel az automatikus üzemben az úszókapcsoló már idő előtt lekapcsolja a szivattyút.

4. KARBANTARTÁS

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.

→ Mielött karbantartásba fogna a terméken, válaszsza le az áramellátásról.

A szivattyú tisztítása:

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély, és a termék károsodásának kockázata.

→ A terméket ne tisztítsa vízsugárral (különösen nagynyomású vízsugárral).
→ Tisztításhoz ne használjon vegyszereket, így benzint vagy oldószereket se. Egyes vegyszerek tönkre tehetnek fontos műanyag alkatrészeket.

→ Tisztítsa meg a szivattyú felületét nedves kendővel.

Szivattyú átöblítése:

Klórtartalmú, mosószeres vagy erősen szennyezett víz szivattyúzása után mindig át kell öblíteni a szivattyút.

1. Nyomjon át a szivattyún langymeleg (max. 35 °C-os) vizet, esetleg enyhe tisztítószer (pl. öblítőszer) hozzá-adásával mindaddig, ameddig a szivattyúzott víz tiszta nem lesz.

2. Ártalmatlanítsa a maradványokat a hulladékkezelési törvény irányelvei szerint.

5. TÁROLÁS

Üzemen kívül helyezés:

A szivattyú nem fagyálló!

A terméket gyermekektöl elzárt helyen kell örizni.

1. Válassza le a szivattyút az áramforrásról.
2. Fordítsa feje tetejére a szivattyút mindaddig, amíg több víz már nem folyik ki belőle.
3. Tisztítsa meg a szivattyút (lásd a 4. KARBANTARTÁS című szakaszt).
4. Örizze a szivattyút száraz, zárt és fagymentes helyen.

Ártalmatlanítás:

(2012/19/EU jelü IE szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell atlanítani.

FONTOS!

→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.

6. HIBAELHÁRÍTÁS

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély áll fenn, ha a termék véletlenül beindul.

→ Válassza le a terméket a hálózatról, mielőtt neki-fogna a termék hibájának elhárításához.

Szívótalp és járókerék megtisztítása [ábra T1]:

1. Csak 9046 sz-ú terméknél: Csavarja ki az 5 darab ⑨ kereszthornyú csavart, és vegye le a ⑩ fedelet.

2. Csavarja ki a 4 darab ⑥ kereszthornyú csavart

3. Húzza le az ⑦ szívótalpat a szivattyúról.

4. Tisztítsa meg az ⑦ szívótalpat és a⑧ járókereket (e karbantartási munkák elvégzése nem teszi semmissé a garanciát).
5. Gondosan tisztítsa meg a tömítőfelületeket, nehogy rongálódás és szivárgás következzen be.
6. Fordított sorrendben szerelje vissza a ⑦ szívótalpat.
   Biztonsági okokból a megrongálódott járókereket csak a GARDENA szerviz cserélheti ki.

A megrongálódott tömítést le kell cserélni.

Probléma Lehetséges oka Megoldása

Szivattyú jár, de nem szállít vizet A levegő nem tud távozni, mert a nyomóvezeték zárva van. (Esetleg a vezeték megtört).	→ Nyissa ki a nyomóvezetéket (pl. zárószelep, kihordó készülékek).
Légpárna a szívótalpban. → Várjon kb. 60 másodpercet, amíg a szivattyú el nem végzi az ön-légte-lenítést (esetleg kapcsolja ki/be).
Szívónyilás eldugult. → Vízsugárral tisztítsa meg a szívónyí-lást.
Tömlő eldugult. → Távolítsa el a dugulást a tömlőből.
Járókerék forgása akadályozva van. → Tisztítsa meg a szívótalpat és a járókereket.
Vízszint az üzembe helyezéskor a minimális szint alatt van.	→ A szivattyút merítse mélyebbre.
A szivattyú nem indul el vagy üzemelés közben hirtelen megáll	A hővédő kapcsoló túlmele gedés miatt lekapcsolta a szivattyút. → Tisztítsa meg a szívónyilást. Ügyeljen arra, hogy a közeg hőmérséklete ne legyen nagyobb (35 °C-nál).
	Szivattyú nem kap áramot. → Vizsgálja meg a biztosítékokat és az elektromos dugaszoló csatlakozásokat.
	A HÁV kapcsoló kioldott (hibaáram). → Válassza le a szivattyút az áramellátásról, és forduljon a GARDENA szervizhez.

Probléma Lehetséges oka Megoldása

A szivattyú üzemel, de a szállításiteljesítmény hirtelen visszaesik

Szívónyílás eldugult. → Vízsugárral tisztítsa meg a szívónyí-lást.

Tömlő eldugult. → Távolítsa el a dugulást a tömlőből.

ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területileg illetékes szervizközpontjához. Javításokat csak a GARDENA szervizközpontokkal, valamint a GARDENA szerződött szakkereskedőivel szabad végeztetni.

1. MÜSZAKI ADATOK

Búvárszivattyú Egység Érték		(cikksz. 9030)	Érték (cikksz. 9032)	Érték (cikksz. 9040)	Érték (cikksz. 9042)	Érték (cikksz. 9046)
Névleges teljesítmény W 300 450 300 450 1100
Hálózati feszültség V (AC) 230 230 230 230 230
Hálózati frekvencia	Hz	50	50	50	50	50
Max. szállítási mennyiség	l/h	9000	11000	9000	16000	25000
Max. nyomás/ Max. szállítási magasság	bar/ m	0,6/ 6,0	0,7/ 7,0	0,6/ 6,0	0,7/ 7,0	1,1/ 11,0
Max. merülési mélység	m	7	7	7	7	7
Min./max. bekapcsolási magasság	mm	250 / 390	230 / 400	230 / 400	260 / 420	300 / 600
Min./max. kikapcsolási magasság	mm	45 / 90	50 / 90	50 / 90	50 / 90	120 / 200
Maradék víz magasság	mm	2	2	25	35	38
Víz max. átmérőjű szemcséket tartalmaz	mm	5	5	25	35	38
Minimális vízszint üzembe helyezéskor (kb.)	mm	10	10	30	45	45
Csatlakozókábel	m	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Súly kábel nélkül (kb.)	kg	4,1	4,6	4,2	4,7	7,1
Vízlefolyó csatlakozómenet	Coll	G 1 1/4"	G 1 1/4"	G 1 1/2"	G 1 1/2"	G 1 1/2"
Csatlakozási lehetőségek	Coll	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/2" / G 1"	1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"
Max. vízhőmérséklet	°C	35	35	35	35	35

Útmutatás: A be-/ kikapcsolási magasságokat, valamint a minimális vízszintet üzembe helyezéskor, a legyőzendő magasságkülönbségek figyelembe vétele nélkül határoztuk meg. Kb. 1 m-nél nagyobb szállítási magasságoknál hosszabb, akár 1 percet is kitevő felszívási idők, vagy magasabb, akár + 5 cm-es minimális vízszintek adódnak.

8. TARTOZÉKOK

GARDENA lapos tömlő készlet	10 m-es, 38 mm-es (1/2"-os) tömlő szoritóbilinccsel.	cikksz. 5005
GARDENA Csatlakozóbilincs 25 mm (1") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához.		cikksz. 7193
GARDENA Csatlakozóbilincs 32 mm (1 1/4") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához.		cikksz. 7194
GARDENA Csatlakozóbilincs 38 mm (1 1/2") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához.		cikksz. 7195
GARDENA Csatlakozóbilincs 51 mm (2") tömlőkhöz, csatlakozócsonkra történő csatlakoztatásához.		cikksz. 7196
GARDENA Szivattyúcsatlakozó készlet	19 mm (3/4") tömlőkhöz, GARDENA csatlakozórendszerrel történőcsatlakoztatásához.	cikksz. 1752

9. SZERVIZ/GARANCIA

Szerviz:

Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.

Garancianyilatkozat:

Garanciaigény esetén nem kerül felszámolásra dij önnek a nyújtott szolgáltatásokért.

A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik a gyártói garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőképes cseretermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesül; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesü lése esetén érhető el:

• A terméket rendeltetés szerint használták, a használati útmutatóban meghatározott ajánlások szerint.
• Sem a vevő, sem más nem próbálta felnyitni vagy javítani a terméket.
• A készüléket csak eredeti GARDENA pót- és kopóalkat-részekkel üzemeltették.

- A vásárláskor kapott blokk bemutatása.

Az alkatrészek és készülékelemek (pl. kések, késrögzítő alkatrészek, turbinák, világítótestek, ékszíjak és fogazott szíjak, járókerekek, légszűrők, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.

Ez a gyártói garancia a fenti feltételeknek megfelelő póta- katrész szállításra és javításra szorítkozik. A gyártói garanc- cia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismerésé- re. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedő- vel / eladóval szemben megillető szavatossági igényeket.

A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.

Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kíséretében küldje el a GARDENA szerviz címére.

Kopóalkatrészek:

A járókerék kopó alkatrésznek számít, így nem tartozik a garancia hatálya alá.

Husqvarna Magyarország Kft.

Ezred u. 1-3

1044 Budapest

Telefon: [phone]

vevoszolgalat.husqvarna@

husqvarna.hu

Iceland

BYKO ehf.

Bildshōfoa 20

110 Reykjavik

Ireland

Husqvarna UK Ltd

Preston Road
