| Termék típusa | Felszíni locsolószivattyú |
| Márka | Gardena |
| Modell | 4200 Silent (9054-es cikkszám) |
| Névleges teljesítmény | 600 W |
| Hálózati feszültség | 220–240 V AC, 50 Hz |
| Maximális vízhozam | 4200 l/ó |
| Maximális nyomás | 3,9 bar (39 m) |
| Maximális önfelszívási magasság | 8 m |
| Folyadék maximális hőmérséklete | 35 °C |
| Tömeg (kábel nélkül) | 5,8 kg |
| Tápkábel hossza | 1,5 m (H07RN-F) |
| Hangnyomásszint 1 m távolságban | 63 dB(A) |
| Motorvédelem | Beépített termikus kapcsoló |
| Szívóoldali csatlakozás | G 1"-es menet (33,3 mm) |
| Nyomóoldali csatlakozás | G 1"-es menet (33,3 mm) |
| Ajánlott minimális áramlás | 90 l/ó (1,5 l/perc) |
| Maximális bemeneti nyomás | 2,1 bar |
| Szivattyúzható folyadékok | Talajvíz, esővíz, háztartási víz, klórozott víz (nem sós, nem szennyezett, nem gyúlékony) |
| Csendes működés | Igen, stabil telepítés esetén |
| Rendszeres karbantartás | Szellőzőnyílások tisztítása, öblítés klórozott víz után |
| Téli tárolás | Ürítse ki és tárolja fagymentes helyen |
| Kompatibilis tartozékok | GARDENA szívótömlők, szűrők, adapterek (1411, 1723 stb. cikkszám) |
| Javíthatóság | Javítás kizárólag a Gardena szerviz által |
| Elektromos biztonság | 30 mA-es FI relé (RCD) kötelező |
Gyakran ismételt kérdések - 4200 Silent GARDENA
Felhasználói kérdések a következőről 4200 Silent GARDENA
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Vízszivattyú PDF formátumban ingyenesen! Találja meg kézikönyvét 4200 Silent - GARDENA és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 4200 Silent márka GARDENA.
HASZNÁLATI ÚTMUTATÓ 4200 Silent GARDENA
hu Használati utasítás Kertiszivattyú
Az eredeti útmutató fordítása.
1. BIZTONSÁGI ÚTMUTATÁSOK
1.1 A használt jelképek magyarázata
Olvassa el a használati utasítást.
1.2 Általános biztonsági útmutatások
1.2.1 Általános biztonsági útmutatások szivattyúkhoz
VESZÉLY! Áramütésl
Az esetleges áramütés sérülés veszélyével fenyeget.
→ A termóket fel kell szerelni egy hibaáram-vódókapcsolóval (RCD), amelynól a névleges kioldóáram erőssége legfeljebb 30 mA.
→ Üzemen kívül helyezés, karbantartás vagy alkatrészsere előtt válassza le a terméket a hálózatról. E műveletek végzése alatt a hálózati alzatnak a látóterében kell maradnia.
1.2.2 Biztonsági útmutatások kerti szivattyúkhoz
1.2.2.1 Biztonságos üzemelés:
A víz nem lehet melegebb 35 °C-nál.
A szivattyú mindaddig nem használható, amíg vannak a vizben.
A kilépő kenőanyagok adott esetben elszennyezhetik a folyadékot.
1.2.2.2 Védőkapcsoló:
Hövédő kapcsoló:
Túltorhelós osetén a motor boépitott hővódelmo kikapcosolja a szivattyút. Miután a motor kellő mértékben lehült, a szivattyú újból készen áll az üzemelésre.
1.3 További biztonsági útmutatások
1.3.1 Rendeltetésszerű használat
8 éves kor feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel elő, hogy hiányos tapasztalatokkal és tudással rendelkező személyek a terméket csak másik személy felügyelete mellett, vagy olyan escton használhatják, ha megfelelő eligazítást kapnak a termék biztonságos működtetéséről, és megértik az abból eredő veszélyeket. Gyermekeknek tilos játszani a termékkel. Tisztítást és felhasználói karbantartást nem végozhetnek gyermekek, kivévo, ha 8 évesnel idősebbek, de akkor is csak felnótt felügyelete mellett.

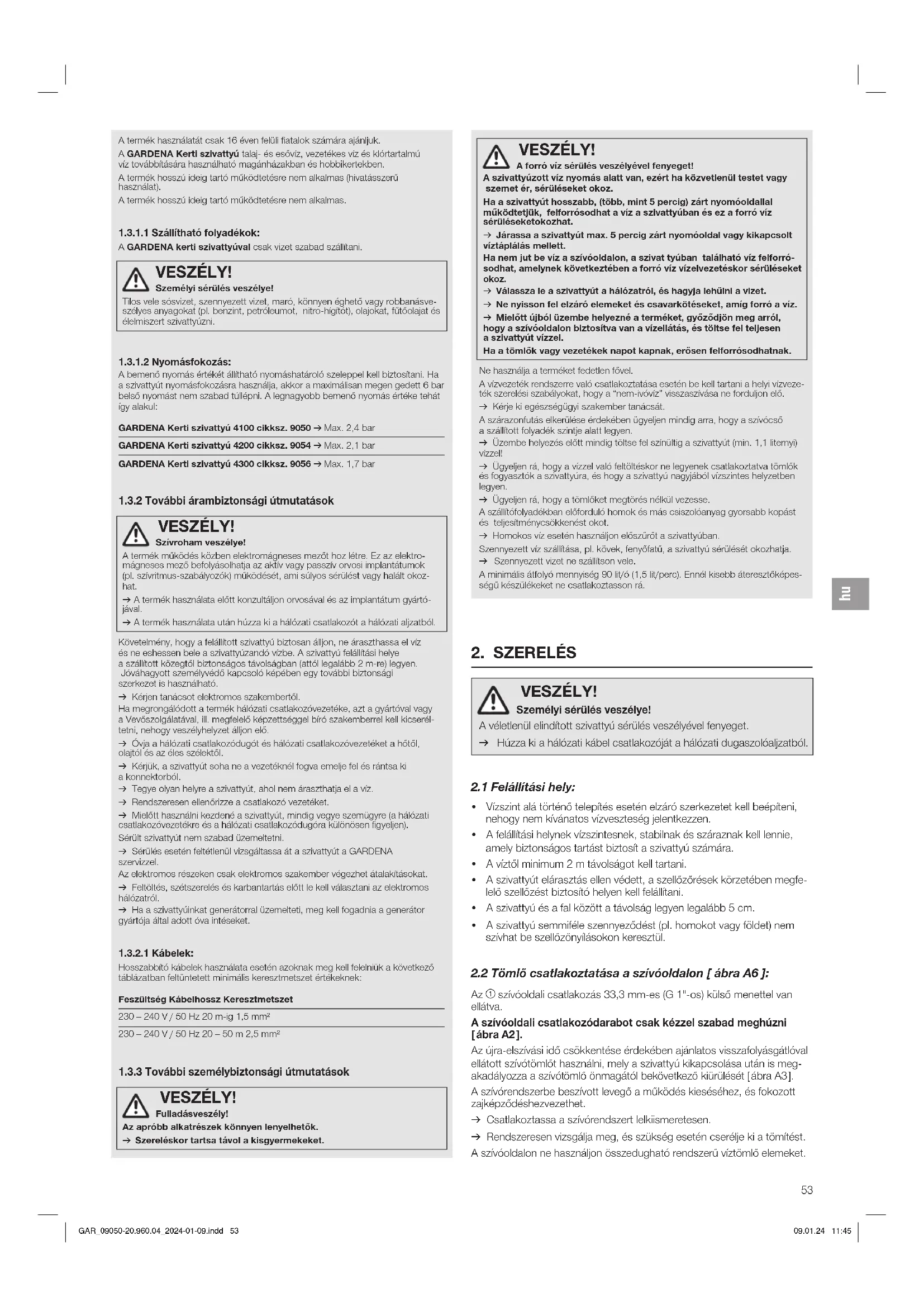

A termék használatát csak 16 éven felüli fiatalok számára ajánljuk.
A GARDENA Kerti szivattyú talaj- és esőviz, vezetékes viz és klórtartalmú viz továbbítására használható magánházakban és hobbikertekben.
A termék hosszú ideig tartó működtetésre nem alkalmas (hivatásszerű használat).
A termék hosszú ideig tartó működtetésre nem alkalmas.
1.3.1.1 Szállítható folyadékok:
A GARDENA kerti szivattyúval csak vizet szabad száilitani.
VESZÉLY!
Személyl sérülés veszélye!
Tilos vele sósvizet, szennyezett vizet, maró, könnyen éghető vagy robbanásveszélyes anyagokat (pl. benzint, petróleumot, nitro-hígitót), olajokat, fűtőolajat és élelmiszert szivattyúzni.
1.3.1.2 Nyomásfokozás:
A bemenő nyomás értékét állítható nyomáshatároló szeleppel kell biztosítani. Ha a szivattyút nyomásfokozásra használja, akkor a maximálisan megen gedett 6 bar belső nyomást nem szabad túllépni. A legnagyobb bemenő nyomás értéke tehát igy alakul:
GARDENA Kerti szivattyú 4100 cikksz. 9050 → Max. 2,4 bar
GARDENA Kerti szivattyú 4200 clkksz. 9054 → Max. 2,1 bar
GARDENA Kerti szivattyú 4300 clkksz. 9056 → Max. 1,7 bar
1.3.2 További árambiztonsági útmutatások
VESZÉLY!
Szívroham veszélyel
A termék működés közben elektromágneses mezőt hoz létre. Ez az elektromágneses mező befolyásolhatja az aktiv vagy passzív orvosi implantátumok (pl. szivritmus-szabályozók) működését, ami súlyos sérülést vagy halált okoz-hat.
→ A termék használata előtt konzultáljon orvosával és az implantátum gyártójával.
→ A termék használata után húzza ki a hálózati csatlakozót a hálózati aljatból.
Követelmény, hogy a felállított szivattyú biztosan álljon, ne áraszthassa el víz és ne eshessen bele a szivattyúzandó vízbe. A szivattyú felállítási helye a szállított közegtől biztonságos távolságban (attól legalább 2 m-re) legyen. Jóváhagyott szemelyvédő kapcsoló képében egy további biztonsági szerkezet is használhaló.
→ Kérjen tanácsot elektromos szakembertöl.
Ha megrongálódott a termék hálózati csatlakozóvezetéke, azt a gyártóval vagy a Vevőszolgálatával, ill. megfelelő képzettséggel bíró szakombemel kell kicserél-tetni, nehogy veszélyhelyzet álljon elő.
→ Ovja a hálózati csatlakozódugót és hálózati csatlakozóvezetéket a hőtól, olajtól és az éles szélektől.
→ Kérjük, a szivatlyút soha ne a vezetéknél fogva emelje fel és rántsa ki a konnektorból.
→ Tegye olyan helyre a szivattyút, ahol nem áraszthatja el a viz.
→ Rendszeresen ellenőrizze a csatlakozó vezetéket.
→ Mielőtt használni kezdené a szivattyút, mindig vegye szemügyre (a hálózati csatlakozóvezetékre és a hálózati csatlakozódugóra különösen figyeljen). Sérült szivattyút nom szabad üzemeltotni.
→ Sérülés osotén feltétlenül vizsgáltassa át a szivattyút a GARDENA szervizzel.
Az elektromos részeken csak elektromos szakember végezhet átalakításokat.
→ Feltöltés, szétszerelés és karbantartás előtt le kell választani az elektromos hálózatról.
→ Ha a szivattyúinkat generátoral üzemelteti, meg kell fogadnia a generátor gyártója által adott óva intéseket.
1.3.2.1 Kábelek:
Hosszabbító kábelek használata esetén azoknak meg kell felelniük a következő táblázatban feltüntetett minimális keresztmetszet értékeknek:
Feszültség Kábelhossz Keresztmetszet
230 - 240 V / 50 Hz 20 m·lg 1.5 mm²
230 - 240 V / 50 Hz 20 - 50 m 2,5 mm ^2
1.3.3 További személybiztonsági útmutatások
VESZÉLY!
Fulladásveszély!
Az apróbb alkatrészek könnyen lenyelhetők.
→ Szereléskor tartsa távol a klsgyermekeket.
VESZÉLY!
A forró víz sérülés veszélyével fenyeget!
A szivattyúzott víz nyomás alatt van, ezért ha közvetlenül testet vagy szemet ér, sérüléseket okoz.
Ha a szivattyút hosszabb, (több, mint 5 percig) zárt nyomóoldallal működtetjük, felforrósodhat a víz a szivattyúban és ez a forró víz sérüléseketokozhat.
→ Járassa a szivattyút max. 5 percig zárt nyomóoldal vagy kikapcsolt víztáplálás mellett.
Ha nem jut be viz a szívóoldalon, a szivat tyúban található viz felforrósodhat, amelynek következtében a forró viz vízelvezetéskor sérüléseket okoz.
→ Válassza le a szivattyút a hálózatról, és hagyja lehűlni a vizet.
→ Ne nyisson fel elzáró elemeket és csavarkötéseket, amíg forró a víz. → Mielőtt újból üzembe helyezné a terméket, gyözödjön meg arról, hogy a szívóoldalon biztosítva van a vizellátás, és töltse fel teljesen a szivattyút vízzel.
Ha a tömlök vagy vezetékek napot kapnak, erősen felforrósodhatnak.
Ne használja a terméket fedetlen fővel.
A vizvezeték rendszerre való csatlakoztatása esetén be kell tartani a helyi vizvezeték szerelési szabályokat, hogy a "nem-ivóvíz" visszaszívása ne forduljon elő.
→ Kérje ki egészségügyi szakember tanácsát.
A szárazonfutás elkerülése érdekében ügyeljen mindig arra, hogy a szívócső a szállított folyadék szintje alatt legyen.
→ Uzembe helyezés előtt mindig töltse fel színültig a szivattyút (min. 1,1 liternyi) vízzell!
→ Ügyeljen rá, hogy a vízzel való feltöltéskor ne legyenek csatlakoztatva tömlők és fogyasztók a szivattyúra, és hogy a szivattyú nagyjából vizszintes helyzetben legyen.
→ Ügyeljen rá, hogy a tömlöket megtörés nélkül vezesse.
A szállítófolyadékban előforduló homok és más csiszolóanyag gyorsabb kopást és teljesítménycsökkenést okot.
→ Homokos víz esetén használjon előszűrőt a szivattyúban.
Szennyezett viz szállitása, pl. kövek, fenyőlatű, a szivattyú sérülését okozhatja. → Szennyezett vizet ne szállitson vele.
A minimális átfolyó mennyiség 90 lit/ó (1,5 lit/perc). Ennél kisebb áteresztőképességű készülékeket ne csatlakoztasson rá.
2. SZERELÉS
VESZÉLY!
Személyi sérülés veszélye!
A véletlenül elindított szivattyú sérülés veszélyével fenyeget.
→ Húzza ki a hálózati kábel csatlakozóját a hálózati dugaszolóaljzatból.
2.1 Felállítási hely:
- Vizszint alá történő telepítés esetén elzáró szerkezetet kell beépíteni, nehogy nem kivánatos vízveszteség jelentkezzen.
- A felállitási helynek vizszintesnek, stabilnak és száraznak kell lennie, amely bizlonságos tartást biztosít a szivattyú számára.
• A víztől minimum 2 m távolságot kell tartani. - A szivattyút elárasztás ellen védett, a szellőzörések körzetében megfelelő szellőzést biztosító helyen kell felállítani.
- A szivattyú és a fal között a távolság legyen legalább 5 cm.
- A szivattyú semmiféle szennyeződést (pl. homokot vagy földet) nem szívhat be szellőzönyilásokon keresztül.
2.2 Tömlő csatlakoztatása a szívóoldalon [ábra A6]:
Az ① szívóoldali csatlakozás 33,3 mm-es (G 1"-os) külső menettel van ellátva.
A szívóoldali csatlakozódarabot csak kézzel szabad meghúzni [ábra A2].
Az újra-elszívási idő csökkentése érdekében ajánlatos visszafolyásgátlóval ellátott szívótömlőt használni, mely a szivattyú kikapcsolása után is megakadályozza a szívótömlő önmagától bekövetkező kiűrülését [ábra A3].
A szívórendszerbe beszivott levegő a működés kieséséhez, és fokozott zajképződéshezvezethet.
→ Csatlakoztassa a szívórendszert lelkiismeretesen.
→ Rendszeresen vizsgálja meg, és szükség esetén cserélje ki a tömítést.
A szívóoldalon ne használjon összedugható rendszerű víztömlő elemeket.
A szívóoldalon vákuumálló szívótömlőt kell használni:
- ilyen pl. a GARDENA 1411/1412/1418 cikksz.-ú Szívógarnitúrája
- vagy a GARDENA 1729 cikksz.-ú, Vert kutakhoz használható szívótömlője.
- Az ② szívócsöveket menetes csatlakozó nélkül, (pl. 1723/1724 cikksz.-ú) szívótömlő-csatlakozóelemmel kösse össze a szívóoldali csatlakozóval, és csavarozza rá légmentesen.
2.2.1 2 féle csatlakozórendszer létezik: Lapos tömítésű rendszernél:
Nincs szükség menettömítő szalagra.
→ Győződjön meg róla, hogy a ⑥ lapos tömítés benne van-e a szívótömlő csatlakozóelemben, és ép-e.
(Teflonos) menettömítő szalagú rendszernél:
Lapos tömítésre nincs szükség.
Oda nem illő tömitőrendszer szivárgásokhoz vezethet.
→ Használjon a szivattyúhoz illő tömítőrendszert.
- Győződjön meg róla, hogy a ⑥ lapos tömítés benne van-e a szívótömlő csatlakozóelemben.
- Csavarja rá a vákuumálló ② szívótömlöt légzáró módon az ① szívóoldali csatlakozóra. Ennek során a szívótömlő csatlakozóelemet egyenesen kell rárakni [ ábra A1 ].
- Vezesse a ② szívótömlőt egyenesen és csavarodásmentesen.
- 3 méternél nagyobb szívómagasság esetén még a ② szívótömlőt is rögzítse (pl. kösse ki facövekhez). Ezzel tehermentesíteni lehet a szivattyút a szívótömlő súlyától.
2.3 Tömlö csatlakoztatása a nyomásoldalon [ábra A7]:
A ③ nyomóoldali csatlakozó 33,3 mm-es (G 1"-os) külső menettel van ellátva.
A nyomóoldali csatlakozóelemet csak kézzel szabad meghúzni. A szivattyú szállítási teljesítményének optimális kihasználása 19 mm-es (3/4"-os) tömlők csatlakoztatásával érhető el, az aláb biak használata esetén:
- pl. a 1752 cikksz.-ú GARDENA szivattyúcsatlakozó készlet,
- vagy 25 mm-es (1"-os) tömlők 7109 cikksz.-ú, belső menetű GARDENA Menetes tömlővéges gyorscsatlakozóval / 7103 cikksz.-ú Tömlővéges gyorscsatlakozóval.
Tartsa vagy rögzílse a nyomótömlőt függőlegesen, nehogy a nyomótömlő megtörhessen a függőleges szivattyúkimeneten.
Vezesse a tömlőt a talaj síkjában, vigyázva, hogy sehol ne púposodjon fel U alakban, és egyík része se legyen feltekeredve. A benne lévő levegő akkor tud legkönnyebben kiszökní, ha a nyomótömlő a szivattyú felöl nézve folyamatosan emelkedő pályán, teljesen ki van fektetve.
→ Kösse össze a ④ nyomótömlöt a ③ nyomóoldali csatlakozóval.
2.3.1 Nyomótömlő csatlakoztatása a GARDENA csatlakozórendszerén keresztül:
GARDENA csatlakozórenszerrel 19 mm (3/4") / 16 mm (5/8") és 13 mm (1/2") tömlöket lehet csatlakoztatni.
Tömlőátmérő Szivattyú csatlakoztatása
| 13 mm (1/2") GARDENA Szivattyúcsatlakozó-készlet cikksz. 1750 | |
| 16 mm (5/8") GARDENA Csapelem | cikksz. 18202 |
| GARDENA Tömlöelem | cikksz. 18216 |
19 mm (3/4") GARDENA Szivattyúcsatlakozó-készlet cikksz. 1752
2.3.2 Csak 9056 sz-ú termék esetén: Nyomótömlök párhuzamos csatlakoztatása:
Egynél több nyomótömlő páhuzamos csatlakoztatása esetén ajánlatos:
- pl. a 8193 / 8194 cikksz.-ú GARDENA 2- vagy 4-utas elosztót
- vagy a 940 cikksz.-ú GARDENA 2-utas szelepet használni.
Ezeket közvetlenül rá lehet csavarni a③ nyomóoldali csatlakozóra.
3. KEZELÉS
VESZÉLY!
Személyi sérülés veszélye!
A véletlenül elindított szivattyú sérülés veszélyével fenyeget.
→ Húzza ki a hálózati kábel csatlakozóját a hálózati dugaszolóaljzat-ból.
3.1 Szivattyú elindítása/leállítása [ábra 01/02]:
![GARDENA 4200 Silent - Szivattyú elindítása/leállítása [ábra 01/02]: - 1](/content/2026/04/658673/images/616f2f3cadd20343777fdcba345e440c7db6e04e8ecbcddf1e2b3d7d87a313e2.jpg)
FIGYELEM!
Szivattyú szárazüzeme!
Minden egyes inditási müvelet előtt győződjön meg róla, hogy a szivaty- tyú szinültig meg van töltve (min. 1,1 lit-nyi) vízzel.
3.1.1 Szivattyú elindítása:
- Kösse össze a (In) szívótömlöt.
- Távolítsa el az (Out) nyomótömlőt.
- Kézzel hajtsa ki a ⑥ betöltő nyiláson lévő⑤ csavarkötést.
4.A ⑥ betöltő nyiláson át töltsön bele lassan min. 1,1 lit. vizet addig, amíg a vízszint stabilan el nem éri a szívóoldali csatlakozó magasságát [ábra A4]. - Ha visszacsapószelepet használ: töltse meg a szívótömlőt vízzel. Így gyorsabb lesz a felszívási művelet.
-
A csatlakoztatás előtt ürítse ki a ④ nyomótömlöben maradt vizet. Így a felszívási müvelet során a levegő ki tud majd szökni.
-
A szivattyú feltöltése után: kösse össze az (Out) nyomótömlót a szivattyúval.
-
Kézzel szorítsa meg a ⑥ betöltő nyíláson lévő ⑤ csavarkötést (ehhez ne használjon fogót).
-
Nyissa ki a nyomóvezetékben esetleg bennlévő zárószelepeket (csatlakozókészlékek, vízelzáró stb.). Valamennyi fogyasztónak a lehető legnagyobb állásig nyitva kell lennie.
-
Dugja be a hálózati kábel csatlakozóját a hálózati dugaszolóaljzatba.
-
Nagy szívomagasságok esetén: a felszívási művelet során emelje fel a ④ nyomótömlöt min. 1,8 m-re, és tartsa függőlegesen a szivattyú felett.
-
Nyomja át a ① Be-/Kikapcsolót a Be állásba. A szívattyú elindul (a Be-/ Kikapcsoló világít) és a felszívási művelet után pumpální kezdí a vizet.
A felszívási müvelet akár 5 percig is eltarthat.
Ha a szivattyú 5 perc után sem pumpál vizet:
- Nyomja át a ⑦ Be-/Kikapcsolót a Ki állásba. A szivattyú leáll.
- Hagyja lehülni a szivattyút.
3.A6.2 Hibatáblázat alatt nézzen utána a lehetséges okoknak. - Indítsa el újból a szivattyút (lásd 3.1.1 Szivattyú elindítása).
3.1.2 Szivattyú leállítása:
→ Nyomja át a ⑦ Be-/Kikapcsolót a Ki állásba. A szivattyú leáll.
3.2 Szivattyúval kapcsolatos tanácsok:
3.2.1 Általános tanács a víz felszívásához:
A megadott maximális önfelszívási magasságot a készülék csak akkor éri el, ha a szivattyút előzőleg a betöltő nyiláson át színültig feltölti, és a felszívási művelet alatt az ④ nyomótömlőt olyan magasan tartja, hogy a szivattyúból ne szökhessen ki víz az ④ nyomótömlön át. Mielött a nyomóoldalon rácsatlakoztatná a tömlőket, a rögzített csővezetékeket stb. a szivattyúra, töltse fel a szivattyút. Így biztosítani tudja, hogy a szivattyú teljes mértékben megtelhessen (1,1 lit.-nyi) vízzel (a levegő kiszökhessen).
A szivattyút 1,1 lit. vízzel kell feltölteni.
3.2.2 Csendes működés:
A szivattyú csendesen működik. Ez az előny azonban csak a helyes módon végzett telepítéssel tartható meg:
→ Válasszon rezgésszegény felületet (pl. ne állítsa lemezekre vagy műanyag tartályokra).
3.2.3 Az előszűrő felszerelése:
Amennyiben az előszűrő túl hosszú, a függőleges elhelyezése helyett lefelé fordítva másik (pl. vízszintes) helyzetben is felszerelhető.
4. KARBANTARTÁS
VESZÉLY!
Személyi sérülés veszélye!
A véletlenül elindított szivattyú sérülés veszélyével fenyeget.
→ Húzza ki a hálózati kábel csatlakozóját a hálózati dugaszolóaljzatból.
4.1 A szivattyú tisztítása:
VESZÉLY!
Személyi sérülés veszélye!
Sérülésveszély, és a termék károsodásának kockázata.
→ Ne tisztítsa a terméket vízzel vagy vízsugárral (nagynyomású vízugsárral különösen ne).
→ Tisztitáshoz ne használjon vegyszereket, így benzint vagy oldószereket sem. Egyes vegyszerek tönkre tehetnek fontos műanyag alkatrészeket.
A szellőzőnyílásoknak mindig tisztának kell lenniük.
- Tisztítsa meg a szivattyú házát nedves kendövel.
- A légréseket puha kefével tisztítsa meg (éles tárgyakat ne használjon).
4.2 Szivattyú átöblítése:
Klórtartalmú víz szivattyúzása után át kell öblíteni a szivattyút.
- Nyomjon át a szivattyún langymeleg (max. 35 °C-os) vizet, esetleg enyhe tisztítószer (pl. öblítószer) hozzáadásával mindaddig, ameddig a szivattyúzolt víz liszta nem lesz.
- Ártalmatlanítsa a visszamaradt anyagokat a helyileg hatályos ártalmatlanítási irányelvek szerint.
5. TÁROLÁS
5.1 Üzemen kívül helyezés [ábra S1]:
![GARDENA 4200 Silent - Üzemen kívül helyezés [ábra S1]: - 1](/content/2026/04/658673/images/8f2c0a9490720cd5a25443c8cdcdd104d1f01fca56feea99ea041e1e6c6a1190.jpg)
FIGYELEM!
A szivattyú fagy okozta megrongálódása!
→ A szivattyút fagymentest helyen tárolja.
A terméket gyermekektöl elzárt helyen kell örizni.
- Húzza ki a hálózati kábel csatlakozóját a hálózati dugaszolóaljzatból.
- Zárja el a szívóvezetékben esetleg elhelyezett zárószelepeket.
- Nyissa ki a nyomóvezetékben (csatlakozóeszközökben, vízelzárókban stb.) esetleg elhelyezett zárószelepeket. Így nyomásmentes lesz a nyomóoldal.
- Kézzel hajtsa ki a ⑥ betöltőcsonkon lévő ⑤ csavarkötést és a ⑧ yizleeresztőcsavart. Igy kiürül a szivattyú.
- A lefolyó irányában döntse meg (kb. 80°-kal) a szivattyút, hogy az teljesenkiürülhessen.
- Csavarja le a szívótömlöt és a nyomótömlöt.
- Kézzel szorítsa meg a ⑥ betöltő nyíláson lévő ⑤ csavarkötést és a⑧ vízleeresztő csavart (ehhez ne használjon fogót).
- Tisztítsa meg a szivattyút (lásd a 4. KARBANTARTÁS).
- Tárolja a szivattyút száraz, zárt és fagymentes helyen.
6. HIBAELHÁRÍTÁS
VESZÉLY!
Személyi sérülés veszélye!
A véletlenül elindított szivattyú sérülés veszélyével fenyeget.
→ Húzza ki a hálózati kábel csatlakozóját a hálózati dugaszolóaljzatból.
6.1 Járókerék meglazí tása [ábra T1]:
A szennyeződés által akadályozott járókerék szabaddá tehető.
→ Szigetelt csavarhúzóval forgassa meg a⑨ járókerék tengelyét az óramutató járásának irányában. Ennek révén kiszabadul az elakadt járókerék.
6.2 Hibajelző táblázat:
Probléma Lehetséges oka Megoldása
| A szivattyúmotor jár,de nem szív fel folyadékot | Szivárog, sérült a szívóvezeték[ábra A2]. | → Vizsgálja meg, hogy a szívó-vezeték nem rongálódott-e meg épsegél, és tömítse el légzáró módon. |
| A szivattyú valamelyik kötési helyen levegőtszív fel [ábra A2 ]. | → Tömitse el a szívóoldali köté-seket légzáró módon. | |
| Nincs viz a vízgyűjtőben, a víztartályban, a vízvezetékben stb. | → Győződőjön meg a szívóoldali víztáplálás meglétéről. | |
| Szivattyút nem töltötték fel vízzel [ábra A4]. | → Tõltse fel a szivattyút(lásd a 3.1.1 Szlvattyú elindítása). | |
| A felszívási művelet során viz szökik el a nyomótömlön keresztül. | 1. Tõltse fel még egyszer a szivattyút.2. Tartsa fel a nyomótömlöt.3. Indítsa el újból a szivattyút(lásd a 3.1.1 Szlvattyú elindítása). | |
| Teljesen vákuumálló csatlakozást érhet el a GARDENA szívótöm-lök használatával (lásd a 8. TARTOZÉKOK/PÓTALKATRÉSZEK). | ||
| A betöltöcsonkon lévő csavar-kötés nincs tömitve [ábra A2 ]. | → Vizsgálja meg a tömítést(esctieg cseréjle le), és kézzel szorítsa meg a csavarkötést(ehhez ne használjon fogót). | |
| Levegő nem tud kiszökni,mivel zára van a nyomóvezeték , ill. a nyomótömlöben viz maradt. | → Nyissa ki a nyomóvezetékben lévő zárószelepeket (pl. permetezöszárat), ill. üríte ki a nyomótömlöt. | |
| A levegő nem tud kiszökni,mivel a nyomótömlő fel van tekeredve. | 1. Terítse ki a nyomótömlötegyenesre a teljes hossza mentén.2. Vezesse a tömöt a szivattyú-kimenettői felfelé.3. A szivattyúkimneten ne törje meg a nyomótömlöt.4. Nyissa ki az összes fogyasztót maximális mértékben. | |
| Nem várta végig az 5 perces szívási időt. | → Várjon akár 5 percet is,hogy a szivattyú vizet kezdjen pumpálni. | |
| A szivótömlöben elzáródott a szívószűrő vagy visszafo-lyásgátló. | → Tisztitsa meg a szívószűrőt,ill. a visszafolyásgátlót. | |
| Szivótömlő vége nincs benne a vizben [ábra A5]. | → Merítse mélyebbre a szívó-tömlő végét a vizbe. | |
| Túl nagy a szívómagasság [ábra A5]. | → Csökkentse le a felszívási magasságot. | |
| Egyéb felszívási probléma felmerülésekor használja a GARDENA szívótömlöt visszafolyásgátólóval (lásd a 8. TARTOZÉKOK/PÓTALKATRÉSZEK). Elindítása előtt töítse fel vizzel a szivattyút. | ||
| A szivattyú nem indul el vagy üzemelés közben hirtelen megáll | A hővédő kapcsoló túlmelegedés miatt lekapcsolta a szivattyút. | → Hagjya lehülni a szivattyút, ürítese ki és töítse fel újból.→ A maximális (35 °C-os)közeghőmérsékletre úgyeljen. |
| A szivattyúban nincs áram. | → Vizsgálja meg a biztosítékokat és az elektromos dugaszoló csatlakozásokat. | |
| A HÁV kapcsoló kioldott(hilbaáram). | → Húzza ki a csatlakozót a háló-zatl dugaszolóaljzatból és forduljon a GARDENA szervízhez. | |
Probléma Lehetséges oka Megoldása
| A szivattyú nem Indul el vagy üzemelés közben hirtelenmegáll | Szivattyú nlncs bekapcsolva. → | Nyomja át a Be- / Kíkapcsolót a Be állásba. |
| A szivattyú üzemel, de a szállítási teljesítmény hirtelenvlsszaesik | Szivótömlő vége nincs benne a vizben [ábra A5]. | → Merítse mélyebbre a szívótömlő végét a vizbe. |
| A szivótömlőben elzáródott a szívószűrő vagy visszafolyás-gátió. | → Tisztítsa meg a szívószűrőt, ill. a visszafolyásgátlót. | |
| Nincs viz a vizgyűjtőben, a viztartályban, a vizvezeték-ben stb. | → Győződőjön meg a szívóoldali viztáplálás meglétéről. | |
| A szívóvezeték tömitetlen [ábra A2]. | → Szüntesse meg a tömitetlen-séget. | |
| A járókerék el van akadva. → | Szabadítsa ki a járókereket. | |
| A nyomótömlő meg van törve. → | Egyenesítse ki a nyomótöm-lőt, és úgyeljen rá, hogy a nyomótömlőt a szivattyúki-meneten se törjön meg. |
ÚTMUTATÁS:
Javitásokat csak a GARDENA szervizközpontokkal, valamint a GARDENA szerződött szakkereskedőivel szabad végeztetni.
→ Egyéb üzemzavarok esetén forduljon a GARDENA szervizközpontjához.
- MÜSZAKI ADATOK
| Kerti szivattyú | Egység Érték(cikksz. 9050) | Érték(cikksz. 9054) | Érték(cikksz. 9056) | |
| Névleges teljesítmény W 550 600 650 | ||||
| Hálózati feszültség | V (AC) | 220 – 240 | 220 – 240 | 230 |
| Hálózati frekvencia | Hz | 50 | 50 | 50 |
| Max. szállítási mennyiség | 1h | 4100 | 4200 | 4300 |
| Max. nyomás/Max. szállítási magasság | bar /m | 3,636 | 3,939 | 4,343 |
| Max. önfelszívó magasság m 8 | 8 | 8 | ||
| Megengedett belső nyomás(nyomóoldalon) | bar | 6 | 6 | 6 |
| Csatlakozókábel | m | 1,5(H07RN-F) | 1,5(H07RN-F) | 1,5(H07RN-F) |
| Tömeg kábel nélkül (kb.) | kg | 5,6 | 5,8 | 6,3 |
| Hangnyomásszint L_mA Eltávolitás: 1 m5 m10 m | dB | 645044 | 634943 | 655145 |
| Hangteljesítmény szint L_WA^1 :mért/garantáitBizonytalanság k_WA | dB (A) | 73 / 752,52 | 71 / 742,58 | 73 / 752,20 |
| Max. vízhömérséklet | °C | 35 | 35 | 35 |
Mérési eljárás: ^1) RL 2000/14/EU
- TARTOZÉKOK/PÓTALKATRÉSZEK
| GARDENA Szívótömlők | Megtörésnek és vákuumnak ellenálló, választás szerint kapható méterben a 1720/1721 clkksz. (19 mm (3/4")/25 mm (1") csatlakozó szerelvények nélkül vagy flx hosszúságban a 1411/1418 cikksz., kompletten, csatlakozó szerelvényekkel együtt. | |
| GARDENA Szívótömlő csatlakozóelem | Szívóoldali csatlakozáshoz. | clkksz. 1723/1724 |
| GARDENA Szívattyú csatlakozóelem | Nyomóoldali csatlakozáshoz. | cikksz. 1750/1752 |
| GARDENA Szívószűrő visszafolyás-gátlóval | A szívótömlő-méteráru felszereléséhez. | clkksz. 1726/1727/1728 |
| GARDENA Szívattyú előszűrő | Homokos víz szivattyúzásakor ajánlatos használni. | cikksz. 1730/1731 |
| GARDENA Szívótömlővert kutakhoz | A szivattyú vákuumálló csatlakoztatásához, vert kutakhoz, merev csövekhez.0,5 m hosszú. Mindkét végén33,3 mm-es (1") belső menettel. | clkksz. 1729 |
| GARDENA Úszótömlösleszívó szerkezet | A viznek vizfelszin alatti koszmentes felszívására szolgál. | clkksz. 1417 |
| GARDENA Gyorskapcsoló | 1"-os nyomótömlők nyomóoldali csatlakoz-tatásához. | clkksz. 7109/7103 |
9. GARANCIA/SZERVIZ
9.1 Termékregisztráció:
Regisztrálja termékét a gardena.com/registration oldalon.
9.2 Szerviz:
A szervizek aktuális elérhetőségeit a hátoldalon és a weboldalon tekintheti meg:
- Magyarország: https://www.gardena.com/hu/tamogatas/tanacsadas/kapcsolat/
10. ÁRTALMATLANÍTÁS
10.1 A szivattyú ártalmatlanítása:
(a 2012/19/EU sz. jelü irányelv szerint)
Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.
FONTOS!
→ A terméket a helyileg illetékes újrahasznosító központon keresztül, vagy annak közreműködésével ártalmatlanítsa.
230 - 240 V / 50 Hz Az do 20 m 1,5 mm²
230 - 240 V / 50 Hz 20 - 50 m
2.5 mm²
Husztama Austria GmbH
ndusdere
4010 Lrz
Tel: (+13) 732 77 01 01-495
www.gardena.com/saleservice/beralung/kontaid/
Azerbaijan
Procurea Xusuai Firmasi
