| Tipo di prodotto | Pompa d'irrigazione di superficie |
| Marca | Gardena |
| Modello | 4200 Silent (rif. 9054) |
| Potenza nominale | 600 W |
| Tensione di rete | 220–240 V AC, 50 Hz |
| Portata massima | 4200 l/h |
| Pressione massima | 3,9 bar (39 m) |
| Altezza di autoadescamento max | 8 m |
| Temperatura max del liquido | 35 °C |
| Peso (senza cavo) | 5,8 kg |
| Lunghezza del cavo di alimentazione | 1,5 m (H07RN-F) |
| Livello di pressione acustica a 1 m | 63 dB(A) |
| Protezione motore | Interruttore termico integrato |
| Attacco lato aspirazione | Filettatura G 1" (33,3 mm) |
| Attacco lato mandata | Filettatura G 1" (33,3 mm) |
| Portata minima raccomandata | 90 l/h (1,5 l/min) |
| Pressione di ingresso max | 2,1 bar |
| Liquidi pompati | Acqua sotterranea, piovana, domestica, clorata (non salata, sporca, infiammabile) |
| Funzionamento silenzioso | Sì, a condizione di un'installazione stabile |
| Manutenzione ordinaria | Pulizia delle fessure di aerazione, risciacquo dopo acqua clorata |
| Stoccaggio invernale | Svuotare e conservare al riparo dal gelo |
| Accessori compatibili | Tubi di aspirazione GARDENA, filtri, adattatori (rif. 1411, 1723...) |
| Riparabilità | Riparazioni esclusivamente dal SAV Gardena |
| Sicurezza elettrica | Interruttore differenziale (RCD) 30 mA obbligatorio |
Domande frequenti - 4200 Silent GARDENA
Domande degli utenti su 4200 Silent GARDENA
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa dell'acqua in formato PDF gratuitamente! Trova il tuo manuale 4200 Silent - GARDENA e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 4200 Silent del marchio GARDENA.

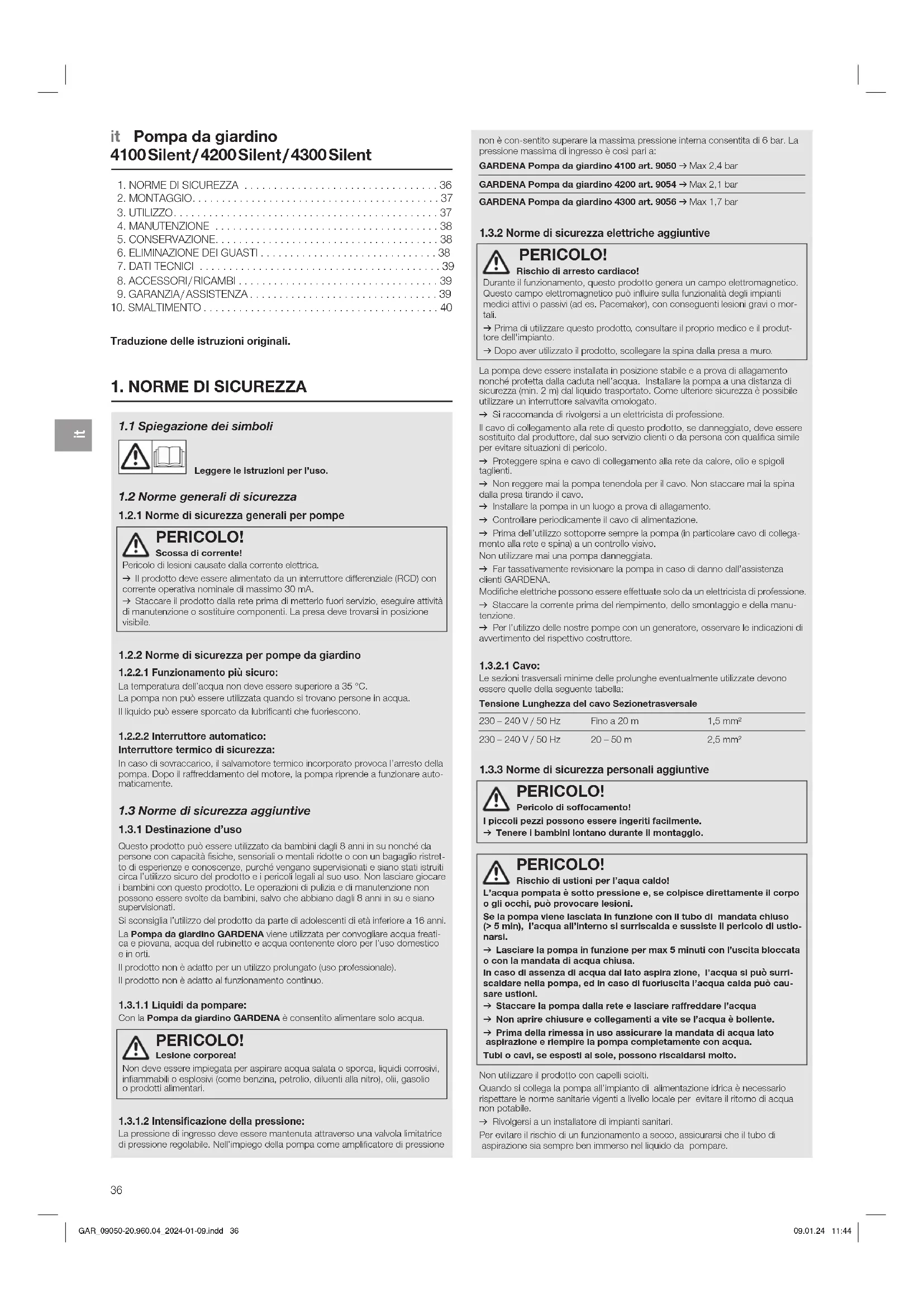

MANUALE UTENTE 4200 Silent GARDENA
Traduzione delle istruzioni originali.
1. NORME DI SICUREZZA
1.1 Spiegazione dei simboli
Leggere le Istruzioni per l'uso.
1.2 Norme generali di sicurezza
1.2.1 Norme di sicurezza generali per pompe
PERICOLO!
Scossa di corrente!
Pericolo di lesioni causate dalla corrente elettrica.
→ Il prodotto deve essere alimentato da un interruttore differenziale (RCD) con corrente operativa nominale di massimo 30 mA.
→ Staccare il prodotto dalla rete prima di metterlo fuori servizio, eseguire attività di manutenzione o sostituire componenti. La presa deve trovarsi in posizione visibile.
1.2.2 Norme di sicurezza per pompe da giardino
1.2.2.1 Funzionamento più sicuro:
La temperatura dell'acqua non deve essere superiore a 35 °C.
La pompa non può essere utilizzata quando si trovano persone in acqua.
Il liquido può essere sporcato da lubrificanti che fuoriescono.
1.2.2.2 Interruttore automatico:
Interruttore termico di sicurezza:
In caso di sovraccarico, il salvamotore termico incorporato provoca l'arresto della pompa. Dopo il raffreddamento del motore, la pompa riprende a funzionare automaticamente.
1.3 Norme di sicurezza aggiuntive
1.3.1 Destinazione d'uso
Questo prodotto può essere utilizzato da bambini dagli 8 anni in su nonché da persone con capacità fisicho, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionati e siano stati istruiti circa l'utilizzo sicuro del prodotto e i pericoli legali al suo uso. Non lasciare giocare i bambini con questo prodotto. Le operazioni di pulizia e di manutenzione non possono essere svolte da bambini, salvo che abbiano dagli 8 anni in su e siano supervisionati.
Si sconsiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.
La Pompa da giardino GARDENA viene utilizzata per convogliare acqua freatica e piovana, acqua del rubinetto e acqua contenente cloro per l'uso domestico e in orti.
Il prodotto non è adatto per un utilizzo prolungato (uso professionale).
Il prodotto non è adatto al funzionamento continuo.
1.3.1.1 Liquidi da pompare:
Con la Pompa da giardino GARDENA è consentito alimentare solo acqua.
PERICOLO!
Lesione corporea!
Non deve essere impiegata per aspirare acqua salata o sporca, liquidi corrosivi, infiammabili o esplosivi (come benzina, petrolio, diluenti alla nitro), olii, gasolio o prodotti alimentari.
1.3.1.2 Intensificazione della pressione:
La pressione di ingresso deve essere mantenuta attraverso una valvola limitatrice di pressione regolabile. Nell'impiego della pompa come amplificatore di pressione
non è con-sentito superare la massima pressione interna consentita di 6 bar. La pressione massima di ingresso è così pari a:
GARDENA Pompa da giardino 4100 art. 9050 → Max 2,4 bar
GARDENA Pompa da giardino 4200 art. 9054 → Max 2,1 bar
GARDENA Pompa da glardino 4300 art. 9056 → Max 1,7 bar
1.3.2 Norme di sicurezza elettriche aggiuntive
PERICOLO!
Rischlo di arresto cardiaco!
Durante il funzionamento, questo prodotto genera un campo elettromagnetico. Questo campo elettromagnetico può influire sulla funzionalità degli impianti medici attivi o passivi (ad es. Pacemaker), con conseguenti lesioni gravi o mortali.
→ Prima di utilizzare questo prodotto, consultare il proprio medico e il produttore dell'impianto.
→ Dopo aver utilizzato il prodotto, scollegare la spina dalla presa a muro.
La pompa deve essere installata in posizione stabile e a prova di allagamento nonché protetta dalla caduta nell'acqua. Installare la pompa a una distanza di sicurezza (min. 2 m) dal liquido trasportato. Come ulteriore sicurezza è possibile utilizzare un interruttore salvavita omologato.
→ Si raccomanda di rivolgersi a un elettricista di professione.
Il cavo di collegamento alla rete di questo prodotto, se danneggiato, deve essere sostituito dal produttore, dal suo servizio clienti o da persona con qualifica simile per evitare situazioni di pericolo.
→ Proteggere spina e cavo di collegamento alla rete da calore, olio e spigoli taglienti.
→ Non reggere mai la pompa tenendola per il cavo. Non staccare mai la spina dalla presa tirando il cavo.
→ Installare la pompa in un luogo a prova di allagamento.
→ Controllare periodicamente il cavo di alimentazione.
→ Prima dell'utilizzo sottoporre sempre la pompa (in particolare cavo di collegamento alla rete e spina) a un controllo visivo.
Non utilizzare mai una pompa danneggiata.
→ Far tassativamente revisionare la pompa in caso di danno dall'assistenza clienti GARDENA.
Modifiche elettriche possono essere effettuate solo da un elettricista di professione.
→ Staccare la corrente prima del riempimento, dello smontaggio e della manutenzione.
→ Per l'utilizzo delle nostre pompe con un generatore, osservare le indicazioni di avvertimento del rispettivo costruttore.
1.3.2.1 Cavo:
Le sezioni trasversali minime delle prolunghe eventualmente utilizzate devono essere quelle della seguente tabella:
Tensione Lunghezza del cavo Sezionetrasversale
| 230 – 240 V / 50 Hz | Fino a 20 m | 1,5 mm ^2 |
| 230 – 240 V / 50 Hz | 20 – 50 m | 2,5 mm ^2 |
1.3.3 Norme di sicurezza personali aggiuntive
PERICOLO!
Pericolo di soffocamento!
I piccoli pezzi possono essere Ingeriti facilmente.
→ Tenere i bambini lontano durante il montaggio.
PERICOLO!
Rischio di ustioni per l'aqua caldo!
L'acqua pompata è sotto pressione e, se colpisce direttamente il corpo o gli occhi, può provocare lesloni.
Se la pompa viene lasciata in funzione con il tubo di mandata chiuso (> 5 min), l'acqua all'interno si surriscalda e sussiste il pericolo di ustionarsi.
→ Lasciare la pompa in funzione per max 5 minuti con l'uscita bloccata o con la mandata di acqua chiusa.
In caso di assenza di acqua dal lato aspira zione, l'acqua si può surris- scaldare nella pompa, ed in caso di fuoriuscita l'acqua calda può cau- sare ustioni.
→ Staccare la pompa dalla rete e lasciare raffreddare l'acqua
→ Non aprire chiusure e collegamenti a vite se l'acqua è bollente.
→ Prima della rimessa in uso assicurare la mandata di acqua lato aspirazione e riempire la pompa completamente con acqua.
Tubi o cavi, se esposti al sole, possono riscaldarsi molto.
Non utilizzare il prodotto con capelli sciolti.
Quando si collega la pompa all'impianto di alimentazione idrica è necessario rispettare le norme sanitarie vigenti a livello locale per evitare il ritorno di acqua non potabile.
→ Rivolgersi a un installatore di impianti sanitari.
Per evitare il rischio di un funzionamento a secco, assicurarsi che il tubo di aspirazione sia sempre ben immerso nel liquido da pompare.
→ Riempire la pompa con acqua prima di ogni messa in uso fino allo sfioratore (min 1,1 l).
→ Prestare attenzione che, durante il riempimento della pompa con acqua, tubi e utenze non siano collegati alla pompa e che la pompa sia generalmente in posizione orizzontale.
→ Prestare attenzione durante la posa a non piegare i tubi.
Sabbia o altre sostanze abrasive presenti nel liquido da aspirare provocano un rapido deterioramento della pompa e ne riducono le prestazioni.
→ Se l'acqua contiene sabbia, utilizzare un filtro ingresso pompa.
L'utilizzo di acqua sporca, contenente ad es. sassi, aghi di pini etc. può danneggiare la pompa.
→ Non utilizzare acqua sporca.
La portata minima è di 90 l/h (1,5 l/min). Non si possono utilizzare accessori di collegamento con portata inferiore.
2. MONTAGGIO
PERICOLO!
Lesione corporea!
Pericolo di lesioni dovuto a un avvio involontario.
→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
2.1 Luogo di installazione:
- In caso di installazione al di sotto del livello dell'acqua deve essere montato un dispositivo di chiusura affinché non si verifichino perdite d'acqua indesiderate.
- Collocare la pompa in un luogo orizzontale, stabile e asciutto, in modo che risulti ben stabile.
- La distanza dall'acqua deve essere almeno pari a 2 m.
- La pompa deve essere installata in un luogo a prova di allagamento con sufficiente ricambio d'aria in prossimità delle fessure di aerazione.
- La distanza dalle pareti deve essere di almeno 5 cm.
- Attraverso le aperture di aerazione non deve essere aspirata sporcizia (ad esempio sabbia o terra).
2.2 Collegamento del tubo sul lato di aspirazione [fig. A6]:
Il raccordo del lato aspirazione ① è provvisto di filettatura esterna da 33,3 mm (G 1").
Il raccordo sul lato aspirazione deve essere serrato solo a mano [fig. A2].
Per accorciare il tempo di riattivazione, consigliamo l'utilizzo di un tubo di aspirazione con valvola antiriflusso, che sia in grado di impedire uno svuotamento automatico del tubo di aspirazione dopo lo spegnimento della pompa [fig. A3].
L'aspirazione di aria nel sistema di aspirazione può comportare un malfunzionamento e un aumento della formazione di rumori.
→ Collegare il sistema di aspirazione coscienziosamente.
→ Controllare la guarnizione regolarmente e sostituirla all'occorrenza.
Sul lato aspirazione non utilizzare elementi del sistema di raccorderia del tubo dell'acqua.
Sul lato aspirazione occorre utilizzare un tubo di aspirazione resistente al vuoto:
• ad es. il Set aspirazione GARDENA art. 1411/1412/1418
- oppure il Tubo di aspirazione per pozzo di estrazione dell'acqua GARDENA art. 1729.
- Avvitare tubi di aspirazione ② senza il raccordo filettato attraverso un raccordo filettato per tubo di aspirazione (ad es. art. 1723/1724) con il raccordo del lato aspirazione e stringerlo in modo ermetico all'aria.
2.2.1 Esistono 2 tipi di sistemi di collegamento:
Previsto per guarnizione piana:
Non è necessario alcun nastro sigillafiletti.
→ Assicurarsi che la guarnizione piana © sia inserita nel raccordo filettato per tubo di aspirazione e non sia danneggiata.
Previsto per nastro sigillafiletti (Teflon):
Non è necessaria alcuna guamizione piana.
Un sistema di tenuta non adatto può provocare perdite.
→ Utilizzare il sistema di tenuta a tal fine previsto.
- Assicurarsi che la guarnizione piana ⑥ sia inserita nel raccordo filettato per tubo di aspirazione.
- Avvitare il tubo di aspirazione resistente al vuoto ② in modo ermetico all'aria sul raccordo del lato aspirazione ①. Il raccordo filettato per tubo di aspirazione deve essere installato diritto [ fig. A1 ].
- Posare il tubo di aspirazione ② diritto e senza torsioni.
- Ad altezze di aspirazione oltre 3 m, fissare il tubo di aspirazione ② utilizzando elementi supplementari (ad es. legandolo a un piolo). In questo modo la pompa viene scaricata dal peso del tubo di aspirazione.
2.3 Collegamento del tubo sul lato di mandata [fig. A7]:
Il raccordo del lato di mandata ③ è provvisto di filettatura estema da 33,3 mm (G 1").
Il raccordo sul lato di mandata deve essere serrato solo a mano.
L'utilizzo ottimizzato della portata della pompa è ottenuto mediante il collegamento di tubi da 19 mm (3/4"), in abbinamento con:
- ad es. il Set collegamento pompa GARDENA art. 1752
- o di tubi da 25 mm (1") con il Giunto rapido filettato GARDENA con filetto femmina art. 7109 / Tubo di raccordo rapido art. 7103.
Tenere o fissare il tubo di mandata in verticale in maniera tale da evitare un attorcigliamento del tubo sull'uscita verticale della pompa.
Posare il tubo di piatto sul terreno ed evitare rialzi a U del tubo nonché tubi avvolti. Per lo scarico dell'aria la condizione ottimale si ha quando il tubo di mandata è completamente posato e, visto dalla pompa, ha un andamento in salita.
→ Collegare il tubo di mandata ④ con il raccordo del lato di uscita ③.
2.3.1 Collegamento del tubo di pressione tramite il sistema di raccorderia GARDENA:
Il sistema di raccorderia rapida GARDENA consente di collegare anche tubi flessibili da 13 mm (1/2"), 16 mm (5/8") e 19 mm (3/4").
| Diametro del tubo flessibile | Raccordo pompa | |
| 13 mm (1/2") | Raccordo pompa GARDENA | art. 1750 |
| 16 mm (5/8") | Rubinetto GARDENA | art. 18202 |
| Tubo gardena GARDENA | art. 18216 | |
| 19 mm (3/4") | Raccordo pompa GARDENA | art. 1752 |
2.3.2 Solo per art. 9056:
Collegamento parallelo di tubi di mandata:
Nel collegamento parallelo di più di un tubo di pressione suggeriamo di utilizzare:
- ad es. il Distributore a 2 o 4 vie GARDENA art. 8193/8194
• oppure il Rubinetto a due vie GARDENA art. 940.
Che possono essere avvitati direttamente sul raccordo del lato di mandata ③.
3. UTILIZZO
PERICOLO!
Lesione corporea!
Pericolo di lesioni dovuto a un avvio involontario.
→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
3.1 Avvio/arresto della pompa [fig. 01/02]:
![GARDENA 4200 Silent - Avvio/arresto della pompa [fig. 01/02]: - 1](/content/2026/04/658673/images/373d01f8a0173cce69cbcfe62ad3046e364a48fca988ca917c10cc29a4b58c7a.jpg)
ATTENZIONE!
Funzionamento a secco della pompa.
Accertarsi che prima di ogni avvio la pompa sia riempita con acqua fino allo sfioratore (min 1,1 l).
3.1.1 Avvio della pompa:
- Collegare il tubo di aspirazione (In).
- Rimuovere il tubo di mandata (Out).
-
Aprire a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥.
-
Riempire lentamente almeno 1,1 l di acqua tramite l'apertura di rabbocco ⑧ fino a raggiungere un livello dell'acqua stabile all'altezza del raccordo lato aspirazione [ fig. A4 ].
- In caso di utilizzo di una valvola antiriflusso: riempire il tubo di aspirazione con acqua. Ciò accelera la fase di aspirazione.
- Svuotare l'acqua rimanente nel tubo di mandata ^4 prima del collegamento. In questo modo l'aria può essere scaricata durante la fase di aspirazione.
- Dopo il riempimento della pompa: collegare il tubo di mandata (Out) con la pompa.
- Serrare a mano il collegamento a vite⑤ sull'apertura di rabbocco ⑥ (senza utilizzare la pinza).
- Aprire le eventuali valvole di chiusura presenti nella linea di mandata (accessori di collegamento, acquastop, ecc.). Tutte le utenze devono essere aperte fino alla posizione max possibile.
- Inserire la spina del cavo di alimentazione in una presa di alimentazione.
- In caso di altezze di aspirazione elevate: sollevare e reggere il tubo di mandata ④ durante la fase di aspirazione ad almeno 1,8 m verticalmente sopra la pompa verso l'alto.
- Commutare l'interruttore On/Off ⑦ su On. La pompa parte (interruttore On / Off acceso) e pompa l'acqua dopo la fase di aspirazione. La fase di aspirazione può durare fino a 5 minuti.
Se la pompa continua a non pompare acqua dopo 5 minuti:
- Commutare l'interruttore On/Off ⑦ su Off. La pompa si ferma.
- Lasciare raffreddare la pompa.
- Ricercare le possibile cause nella 6.2 Tabella degli errori.
- Avviare di nuovo la pompa (vedi 3.1.1 Avvio della pompa).
3.1.2 Arresto della pompa:
→ Commutare l'interruttore On/Off ⑦ su Off. La pompa si ferma.
3.2 Suggerimenti per la pompa:
3.2.1 Suggerimento generale per l'aspirazione:
L'altezza di autoadescamento massima viene raggiunta soltanto quando la pompa è riempita attraverso l'apertura di rabbocco fino allo sfioratore, mantenendo il tubo di mandata ④ verso l'alto durante la fase di aspirazione fino a un punto tale da impedire una fuoriuscila di acqua dalla pompa attraverso il tubo di mandata ④. Riempire la pompa prima di collegare tubi flessibili, tubi fissi, ecc. alla pompa sul lato di mandata. In questo modo viene garantito che la pompa possa essere riempita completamente d'acqua (1,1 l) (sfiatare l'aria).
La pompa deve essere riempita con 1,1 l di acqua.
3.2.2 Funzionamento silenzioso:
La pompa è silenziosa. Solo con la giusta installazione è possibile manti- nere questo vantaggio:
→ Scegliere un fondo a basse vibrazioni (ad es. non posare su lamiere o serbatoi in plastica).
3.2.3 Montaggio del prefiltro:
Se un prefiltro è troppo lungo, anziché in posizione verticale può essere montato verso il basso, anche in un'altra posizione (ad es. orizzontale).
4. MANUTENZIONE
PERICOLO!
Lesione corporea!
Pericolo di lesioni dovuto a un avvio involontario.
→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
4.1 Pulire la pompa:
PERICOLO!
Lesionecorporea!
Pericolo di lesioni e rischio di danni al prodotto.
→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione).
→ Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.
Le fessure di areazione devono sempre essere pulite.
- Pulire l'alloggiamento della pompa con un panno umido.
- Pulisci le fessure dell'aria con una spazzola morbida (non utilizzare alcun oggetto appuntito).
4.2 Lavare a fondo la pompa:
Dopo aver pompato acqua contenente cloro si deve lavare a fondo la pompa.
- Pompare acqua tiepida (max 35 °C) eventualmente con l'aggiunta di un detergente delicato (ad es. detersivo) finché non fuoriesce acqua pulita.
- Smaltire i residui in conformità con le direttive in vigore a livello locale sullo smaltimento dei rifiuti.
5. CONSERVAZIONE
5.1 Messa fuori servizio [fig. S1]:
![GARDENA 4200 Silent - Messa fuori servizio [fig. S1]: - 1](/content/2026/04/658673/images/8c212c934fc0a82a90ecc71dd4a64eef29522e92ca2c1816e74da11d4bed23de.jpg)
ATTENZIONE!
Danneggiamento della pompa per effetto del gelo!
→ Conservare la pompa in un luogo protetto dal gelo.
Il prodotto deve essere conservato in modo non accessibile ai bambini.
- Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
- Chiudere eventuali valvole di chiusura presenti nel tubo di aspirazione.
- Aprire le eventuali valvole di chiusura presenti nella linea di mandata (accessori di collegamento, acquastop, ecc.). In questo modo il lato di mandata non ha più pressione.
- Aprire a mano il collegamento a vite ⑤ sul bocchettone di riempimento ⑥ e la vite di scarico dell'acqua ⑧. In questo modo la pompa viene svuotata.
- Inclinare la pompa in direzione dello scarico (ca. 80°) in maniera tale che la pompa si svuoti del tutto.
- Avvitare il tubo di aspirazione e il tubo di mandata.
- Serrare a mano il collegamento a vite ⑤ sull'apertura di rabbocco ⑥ e la vite di scarico dell'acqua ⑧ (senza utilizzare la pinza).
- Pulire la pompa (vedi 4. MANUTENZIONE).
- Conservare la pompa in un luogo secco, chiuso e al riparo dal gelo.
6. ELIMINAZIONE DEI GUASTI
PERICOLO!
Lesione corporea!
Pericolo di lesioni dovuto a un avvio involontario.
→ Tirare la spina del cavo di alimentazione dalla presa di alimentazione.
6.1 Sblocco della girante [fig. T1]:
È possibile sbloccare una girante bloccata dallo sporco.
→ Ruotare in senso orario l'albero della girante ⑨ con un giravite isolato. In questo modo la girante bloccata viene sbloccata.
6.2 Tabella dei guasti:
Problema Possibile causa Rimedio
| La pompa è In funzione,ma non aspira | Il tubo di aspirazioneè difettosso non è stagno[fig. A2]. | → Controllare se il tubo diaspirazione è danneggiatoe impermeabilizzarioa tenuta d'aria. |
| La pompa aspira aria in unpunto di collegamento [ fig. A2 ]. | → Impermeabilizzare i collegamenti lato aspirazione. | |
| Niente acqua presente nellacisterna, nel serbatoio d'acqua,nel tubo d'acqua, ecc. | → Assicurare la mandata diacqua sul lato aspirazione. | |
| La pompa non è stata riempitad'acqua [ fig. A4 ]. | → Riempire la pompa(vedi 3.1.1 Avvio dellapompa). | |
| L'acqua fuoriesce durante lafase di aspirazione attraverso itubo di mandata. | 1. Riempire di nuovo la pompa.2. Tenere il tubo di mandata inalto.3. Avviare di nuovo la pompa(vedi 3.1.1 Avvio dellapompa). | |
| Per un collegamento a tenuta perfetta si consiglia di utilizzaretubi di aspirazione GARDENA (vedi 8. ACCESSORI/RICAMBI). | ||
| Il collegamento a vite sul bocchettone di riempimento nonè stagno [ fig. A2 ]. | → Controllare la guarnizione(evtl. sostituirla) e serrarea mano il collegamentoa vite (non utilizzare lapinza). | |
| L'aria non può fuoriuscire inquanto la linea di mandataè chiusa oppure nel tubo dimandala si trova acqua residua. | → Aprire le eventuali valvole dichiusura presenti nella lineadi mandata (ad es. lancia)e svuotare il tubo di mandata. | |
| L'aria non può fuoriuscirein quanto il tubo di mandataè attorcigliato. | 1. Posare il tubo di mandatadiritto sull'intera lunghezza.2. Posare il tubo davanti uscitadella pompa verso l'alto.3. Non piegare il tubo di mandata sull'uscita della pompa.4. Aprire tutte le utenze al massimo. | |
| Non si è aspettato il tempo diaspirazione di 5 min. | → Attendere fino a 5 min finchéla pompa aspira acqua. | |
| Il filtro di aspirazione o la valvo-la antiriflusso nel tubo di aspirazione sono intasati. | → Pulire il filtro di aspirazionee la valvola antiriflusso. | |
| L'estremità del tubo di aspirazione non è nell'acqua [ fig. A5 ]. | → Immergere il tubo di aspirazione più in basso nell'acqua. | |
| L'altezza di aspirazioneè troppo alta [ fig. A5 ]. | → Ridurre l'altezza di aspirazione. | |
| Per evitare problemi di aspirazione, si raccomanda di usare gli speciali tubi GARDENA con valvola antiriflusso (vedi 8. ACCES-SORI/RICAMBI). Prima dell'avvio riempire la pompa con acqua. | ||
| La pompa non entrain funzione o si arrestaimprovvisamente | L'interruttore termico disicurezza ha disinseritola pompa per motivi disovraccarico. | → Lasclare raffreddare lapompa, svuolaria e riempirladi nuovo.→ Osservare la temperaturamax del liquido (35 °C). |
| La pompa è senza corrente. → Controllare i fusibili e le connessioni elettriche. | ||
| Il dispositivo di protezione percorrente di guasto si è azlonato. | → Tirare la spina del cavo diallimentazione dalla presadi alimentazione e rivolgersiall'Assistenza ClientiGARDENA. | |
| La pompa non è accesa. → Commutare l'interruttore On /Off su On. | ||
| La pompa è in funzione,ma la mandata diminuiscedi colpo | L'estremità del tubo di aspirazione non è nell'acqua [ fig. A5 ]. | → Immergere il tubo di aspirazione più in basso nell'acqua. |
| Il filtro di aspirazione o la valvo-la antiriflusso nel tubo di aspirazione sono intasati. | → Pulire il filtro di aspirazioneela valvola antiriflusso. | |
| Niente acqua presente nellacisterna, nel serbatoio d'acqua,nel tubo d'acqua, ecc. | → Assicurare la mandata diacqua sul lato aspirazione. | |
| Il tubo di aspirazione nonè stagno [ fig. A2 ]. | → Eliminare la perdita diermeticità. | |
| La girante è bloccata. → Allentare la girante. | ||
| Il tubo di mandata è piegato. → Posare il tubo di mandatasenza piegature e non piegar-lo sull'uscita della pompa. | ||
NOTA:
Le riparazioni possono essere eseguite solamente dall'Assistenza Clienti GARDENA così come da rivenditori specializzati che sono autorizzati da GARDENA.
→ Rivolgiti, in presenza di altri problemi, all'Assistenza Clienti GARDENA.
- DATI TECNICI
| Pompa da giardino | Unità Valore | Valore (art. 9054) | Valore (art. 9056) | |
| (art. 9050) | ||||
| Potenza nominale W 550 600 650 | ||||
| Corrente di rete | V (AC) | 220 – 240 | 220 – 240 | 230 |
| Frequenza di rete | Hz | 50 | 50 | 50 |
| Mandata max. | l/h | 4100 | 4200 | 4300 |
| Pressione max./Prevalenza max. | bar /m | 3,636 | 3,939 | 4,343 |
| Altezza max. di autoadescamento | m 8 | 8 | 8 | |
| Pressione interna ammis-sibile (lato di mandata) | bar | 6 | 6 | 6 |
| Cavo di alimentazione | m | 1,5(H07RN-F) | 1,5(H07RN-F) | 1,5(H07RN-F) |
| Peso senza cavo (ca.) | kg | 5,6 | 5,8 | 6,3 |
| Livello di pressione sonora L_PA | ||||
| Distanza: 1 m5 m10 m | dB | 645044 | 634943 | 655145 |
| Livello di emissione sonora L_WA^n : misurata/garantita Incertezza k_WA | dB (A) | 73/752,52 | 71/742,58 | 73/752,20 |
| Temperatura max. del liquido da pompare | °C | 35 | 35 | 35 |
Procedura di misurazione secondo: ^1) RL 2000/14/EU
- ACCESSORI/RICAMBI
| GARDENA Tubi di aspirazione | Flessibili e resistenti al vuoto, con diametro da 19 mm (3/4") o da 25 mm (1") (art. 1720/1721), disponibili a metraggio senza accessori o in confezione a lunghezza fissa (art. 1411/1418) completa di raccordi. | |
| GARDENA Raccordo filettato per tubo di aspirazione | Per l'allacciamento nel lato di aspirazione. | art. 1723/1724 |
| GARDENA Set collegamento pompa | Per l'allacciamento nel lato di mandata. art. 1750/1752 | |
| GARDENA Filtro di aspirazione con valvola antiriflusso | Per accessoriare il tubo di aspirazione a metraggio. | art. 1726/1727/1728 |
| GARDENA Filtro ingresso pompa | Raccomandato in caso di pompaggio di acqua contenente sabbia. | art. 1730/1731 |
| GARDENA Tubo di aspirazione per fontana a battente | Per collegare la pompa a fontane a battente od a tubi rigidi. Lunghezza 0,5 m. Con filettatura interna da 33,3 mm (G1) su entrambi i lati. | art. 1729 |
| GARDENA Aspirazione galleggiante | Per aspirare acqua sotto la superficie senza sporcizia. | art. 1417 |
| Giunto rapido GARDENA | Per il collegamento di tubi di mandata da 1" sul lato di mandata. | art. 7109/7103 |
9. GARANZIA/ASSISTENZA
9.1 Registrazione del prodotto:
Registrare il prodotto all'indirizzo gardena.com/registration.
9.2 Assistenza:
Le informazioni di contatto aggiornate del nostro servizio di assistenza sono disponibili sul retro e online:
- Italia: https://www.gardena.com/it/supporto/informazioni/contatti/
- Svizzera: https://www.gardena.com/ch-it/supporto/informazioni/contatti/
10. SMALTIMENTO
10.1 Smaltimento della pompa:
(secondo la direttiva 2012/19/EU)
Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.
IMPORTANTE!
→ Smaltisci il prodotto nel o tramite il tuo punto di raccolta locale per il riciclaggio.
Phone: (-355) 69 877 7621
rho-kraft a
Argentina
ARGENTINA ROBERTO C. FUMBO S. R.
redito Jorice
(1)
Beneridez 20:1621
Buenos Aires
Phone: (-54) 11 5263-7962
vania@rumben.com.ar
Armenia
4F5 S### LLC
Marshall Babajartan Avenue 562
0022 Yerevan
Phone (-374) 60 bbl abl
masichanyan@cloud.com
Australia
Phone: (-55) 41 3595 9600
contact@nontech.com
www.csc10
Bulgaria
AGRCLAD Бытарос АЛ
Centro Direzionale Planum
Via nel lavoro 2, S
24.36 FRA CO
Phone (+20)0131447700
easister za. nella@il.husqvarna.com
Japan
Husqarna Zonzah
1-3 Minamida, Kavacce
350 1165 Salwane
Japan
garden.pathosvarnagroup.com
Kazakhstan
TOO
Russian
