| Тип продукту | Поверхневий насос для поливу |
| Бренд | Gardena |
| Модель | 4200 Silent (арт. 9054) |
| Номінальна потужність | 600 Вт |
| Напруга мережі | 220–240 В змінного струму, 50 Гц |
| Максимальна витрата | 4200 л/год |
| Максимальний тиск | 3,9 бар (39 м) |
| Максимальна висота самовсмоктування | 8 м |
| Максимальна температура рідини | 35 °C |
| Вага (без кабелю) | 5,8 кг |
| Довжина кабелю живлення | 1,5 м (H07RN-F) |
| Рівень звукового тиску на відстані 1 м | 63 дБ(A) |
| Захист двигуна | Вбудований тепловий вимикач |
| З'єднання з боку всмоктування | Різьба G 1" (33,3 мм) |
| З'єднання з боку нагнітання | Різьба G 1" (33,3 мм) |
| Рекомендована мінімальна витрата | 90 л/год (1,5 л/хв) |
| Максимальний вхідний тиск | 2,1 бар |
| Рідини, що перекачуються | Підземна вода, дощова, побутова, хлорована (не солона, не брудна, не легкозаймиста) |
| Тиха робота | Так, за умови стабільної установки |
| Поточне обслуговування | Очищення вентиляційних щілин, промивання після хлорованої води |
| Зимове зберігання | Злити воду та зберігати в місці, захищеному від морозу |
| Сумісні аксесуари | Всмоктувальні шланги GARDENA, фільтри, адаптери (арт. 1411, 1723...) |
| Ремонтопридатність | Ремонт виключно сервісним центром Gardena |
| Електробезпека | Обов'язковий пристрій захисного вимкнення (ПЗВ) на 30 мА |
Часті запитання - 4200 Silent GARDENA
Питання користувачів про 4200 Silent GARDENA
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого Водяний насос у форматі PDF безкоштовно! Знайдіть свій посібник 4200 Silent - GARDENA і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. 4200 Silent бренду GARDENA.

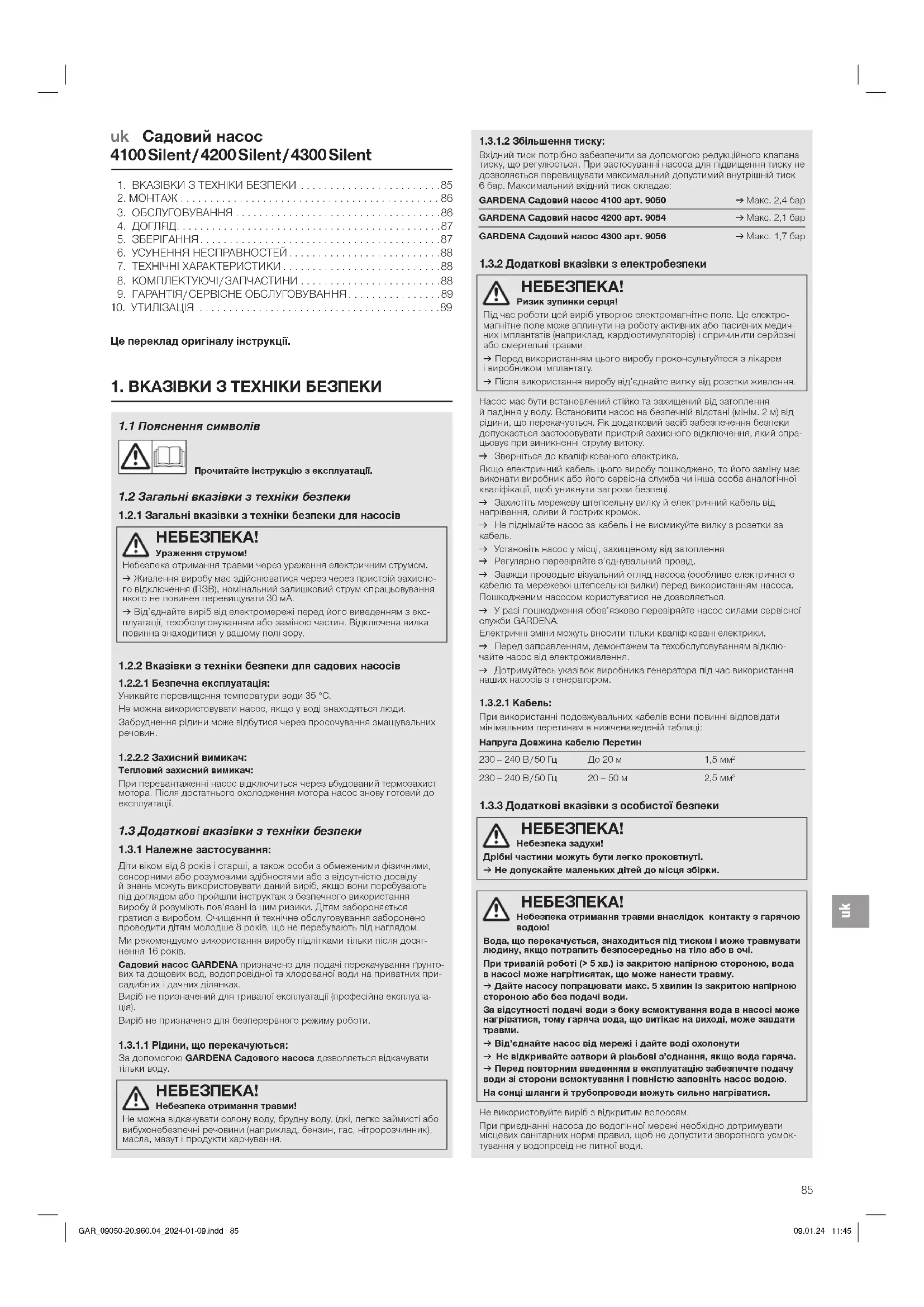

ПОСІБНИК КОРИСТУВАЧА 4200 Silent GARDENA
uk Інструкція з експлуатації Садовийнасос
- ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ .....85
- MOHTAK 86
- ОБСЛУГОВУВАННЯ 86
- ДОГЛЯД....87
- ЗБЕРІГАННЯ.....87
- УСУНЕННЯ НЕСПРАВНОСТЕЙ.....88
- ТЕХНІЧНІ ХАРАКТЕРИСТИКИ.....88
- КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ .....88
- ГАРАНТИЯ/СЕРВІСНЕ ОБСЛУГОВУВАННЯ.....89
- УТИЛИЗАЦІЯ 89
Це переклад оригіналу інструкції.
1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ
1.1 Пояснення символів
Прочитайте інструкцію з експлуатації.
1.2 Загальні вказівки з техніки безпеки
1.2.1 Загальні вказівки з техніки безпеки для насосів
НЕБЕЗПЕКА!
Ураження струмом!
Небезпека отримання травми через ураження електричним струмом.
→ Живлення виробу мас здійснюватися через через пристрій захисного відключення (ПЗВ), номінальний залишковий струм спрацьовування якого не повинен перевищувати 30 мА.
→ Від'єднайте виріб від електромережі перед його виведенням з експлуатації, техобслуговуванням або заміною частин. Відключена вилка повинна знаходитися у вашому полі зору.
1.2.2 Вказівки з техніки безпеки для садових насосів
1.2.2.1 Безпечна експлуатация:
Уникайте перевищення температури води 35 °C.
Не можна використовувати насос, якщо у воді знаходяться люди.
Забруднення рідини може відбутися через просочування змащувальних речовин.
1.2.2.2 Захисний вимикач:
Тепловий захисний вимикач:
При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до експлуатації.
1.3 Додаткові вказівки з техніки безпеки
1.3.1 Належне застосування:
Діти віком від 8 років і старші, а також особи з обмеженими фізичними, сенсорними або розумовими здібностями або з відсутністю досвіду їй знань можуть використовани даний виріб, якщо вони перебувають під доглядом або пройшли інструктаж з безпечного використання виробу ї розуміють пов'язані із цим ризики. Дітям забороняється гратися с виробом. Очищення й технічне обслуговування заборонено проводити дітям молодше 8 років, що не перебувають під наглядом.
Ми рекомендусмо використання виробу підлітками тільки після досягнення 16 років.
Садовий насос GARDENA призначено для подачі перекачування грунтових та дощових вод, водопровідної та хлорованої води на приватних присадибних і дачних ділянках.
Виріб не призначений для тривалої експлуатації (професійна експлуатація).
Виріб не призначено для безперервного режиму роботи.
1.3.1.1 Рідини, що перекачуються:
За допомогою GARDENA Садового насоса дозволяється відкачувати тільки воду.
НЕБЕЗПЕКА!
Небезпека отримання травми!
Не можна відкачувати солону воду, брудну воду, ідкі, легко займисті або вибухонебезпечні речовини (наприклад, бензин, гас, нітророзчинник), масла, мазут і продукти харчування.
1.3.1.2 Збільшення тиску:
Вхідний тиск потрібно забезпечити за допомогою редукційного клапана тиску, що регулюється. При застосуванні насоса для підвищення тиску не дозволяється перевищувати максимальний допустимий внутрішній тиск 6 бар. Максимальний вхідний тиск складає:
GARDENA Садовий насос 4100 арт. 9050 → Макс. 2,4 бар
GARDENA Садовий насос 4200 арт. 9054 → Макс. 2,1 бар
GARDENA Садовий насос 4300 арт. 9056 → Макс. 1,7 бар
1.3.2 Додаткові вказівки з електробезпеки
НЕБЕЗПЕКА!
Ризик эупинки серця!
Під час роботи цей виріб утворює електромагнітне поле. Це електромагнітне поле може вплинути на роботу активних або пасивних медичних імплантатів (наприклад, кардіостимуляторів) і спрининити серіозні або смертельні травми.
→ Перед використанням цього виробу проконсультуйтеся з лікарем і виробником імплантату.
→ Після використання виробу від'єднайте вилку від розетки живлення.
Насос має бути встановлений стійко та захищений від затоплення
й падіння у воду. Встановити насос на безпечній відстані (мінім. 2 м) від рідини, що перекачується. Як додатковий засіб забезпечення безпеки допускається застосовувати пристрій захисного відключення, який спрацьовує при виникненні струму витоку.
→ Зверніться до кваліфікованого електрика.
Якщо електричний кабель цього виробу пошкоджено, то його заміну має виконати виробник або його сервісна служба чи інша особа аналогічної кваліфікації, щоб уникнути загрози безпеці.
→ Захистіть мережеву штепсельну вилку й електричний кабель від нагрівання, оливи й гострих кромок.
→ Не піднімайте насос за кабель і не висмикуйте вилку з розетки за кабель.
→ Установіть насос у місці, захищеному від затоплення.
→ Регулярно перевіряйте з'єднувальний провід.
→ Завжди проводьте візуальний огляд насоса (особливо електричного кабелю та мережєвої штепсельної вилки) перед використанням насоса. Пошкодженим насосом користуватися не дозволяється.
→ У разі пошкодження обов'язково перевіряйте насос силами сервісної служби GARDENA.
Електричні зміни можуть вносити тільки кваліфіковані електрики.
→ Перед заправленням, демонтажем та техобслуговуванням відключайте насос від електроживлення.
→ Дотримуйтесь указівок виробника генератора під час використання наших насосів з генератором.
1.3.2.1 Кабель:
При використанні подовжувальних кабелів вони повинні відповідати мінімальним перетинам в нижченаведеній таблиці:
Напруга Довжина кабелю Перетин
1.3.3 Додаткові вказівки з особистої безпеки
НЕБЕЗПЕКА!
Небезпека задухи!
Дрібні частини можуть бути легко проковтнуті.
→ Не допускайте маленьких дітей до місця збірки.
НЕБЕЗПЕКА!
Небезпека отримання травми внаслідок контакту з гарячою водою!
Вода, що перекачується, знаходиться під тиском і може травмувати людину, якщо потрапить безпосередньо на тіло або в очі.
При тривалій роботі (> 5 хв.) із закритою напірною стороною, вода в насосі може нагрітисятак, що може нанести травму.
→ Дайте насосу попрацювати макс. 5 хвилин із закритою напірною стороною або без подачі води.
За відсутності подачі води з боку всмоктування вода в насосі може нагріватися, тому гаряча вода, що витікає на виході, може завдати травми.
→ Від'єднайте насос від мережі і дайте воді охолонути
→ Не відкривайте затвори й різьбові з'єднання, якщо вода гаряча.
→ Перед повторним введенням в експлуатацію забезпечте подачу води зі сторони всмоктування і повністю заповніть насос водою.
На сонці шланги й трубопроводи можуть сильно нагріватися.
Не використовуйте виріб з відкритим волоссям.
При приєднанні насоса до водогінної мережі необхідно дотримувати місцевих санітарних нормі правил, щоб не допустити зворотного усмоктування у водопровід не питної води.
→ Проконсультуйтеся у фахівця-сантехніка.
Для запобігання роботи в суху, будь ласка, звертайте увагу, на те, щоб кінецьусмоктувального шланга завжди перебував у рідини що. перекачується.
→ Перед кожним введення в експлуатацію заповнюйте насос водою (мін. 1,1 л) до переповнювання!
→ Слідкуйте за тим, щоб під час заповнення насос водою до насоса не було під'єднано жодних шлангів та споживачів, а сам насос знаходився у горизонтальному положенні.
→ Шланги потрібно прокласти таким чином, щоб вони не перегиналися.
Пісок та інші абразивні речовини в робочій рідині призводять до прискореного зношення та зменшення продуктивності.
→ Для води з вмістом піску використовуйте фільтр попереднього очищення насоса.
Перекачування забрудненої води, наприклад, із брудом, хвосю й т.д. може привести. допошкодження насоса.
→ Не перекачуйте забруднену воду.
Мінімальна витрата складає 90 л/год (1,5 л/хв). Не експлуатуйте підключені прилади з меншою витратою.
2. МОНТАЖ
НЕБЕЗПЕКА!
Небезпека отримання травми!
Небезпека травмування внаслідок ненавмисного запуску.
→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
2.1 Місце монтажу:
- Під час монтажу під рівнем води необхідно встановити запірний пристрій, щоб уникнути небажаних втрат води.
- Місце монтажу має бути горизонтальним, міцним і сухим та забезпечувати надійну опору для насоса.
• Відстань до води повинна становити щонайменше 2 м. - Насос треба встановити в місці, захищеному від затоплення, з достатньою вентиляцією в зоні вентиляційних отворів.
• Расстояние до стенок должно составлять не менее 5 см. - Через вентиляционное отверстие не должен всасываться мусор (например, песок или земля).
2.2 Приєднання шланга зі сторони всмоктування [зобр. А6]:
Підключення сторони всмоктування ① має зовнішню різьбу 33,3 мм (G 1").
З'єднувальний елемент зі сторони всмоктування можна затягувати тільки вручну [зобр. А2].
Для скорочення часу повторного всмоктування ми рекомендуємо застосовувати всмоктувальний шланг зі зворотним клапаном, що запобігає самовільному спорожненню всмоктувального шланга після вимкнення насоса [зобр. А3].
Всмоктування повітря в системі всмоктування може спричинити вихід насоса з ладу та підвищене шумоутворення.
→ Закривайте систему всмоктування належним чином.
→ Регулярно перевіряйте ущільнювач, у разі необхідності заміняйте його.
На стороні всмоктування на використовуйте вставні деталі водопровідного шланга.
На стороні всмоктування необхідно використовувати герметичний всмоктувальний шланг:
- або Всмоктувальний шланг для забірної свердловини GARDENA,арт. 1411/1412/1418
- наприклад, Шланг забірний GARDENA, арт. 1729.
• Під'єднайте всмоктувальні шланги ② без різьбового з'єднання до підключення сторони всмоктування за допомогою з'єднувального елемента всмоктувального шланга (наприклад, арт. 1723/1724) та герметично прикрутіть їх.
2.2.1 Існує 2 види систем з'єднання:
Передбачено для плоского ущільнювача:
Стрічка ущільнення різьбових з'єднань не потребується.
→ Переконайтесь у тому, що в з'єднувальному елементі для всмоктувального шланга використовується непошкоджений плоский ущільнювач ⑥.
Передбачено для стрічки ущільнення різьбових з'єднань (Тефлон):
Плоский ущільнювач не потребується.
Використання невідповідної системи ущільнення може призвести до витоків.
→ Використовуйте відповідну систему ущільнення.
- Переконайтесь у тому, що в з'єднувальному елементі для всмоктувального шланга використовується плоский ущільнювач ⑥.
- Щільно прикрутіть герметичний всмоктувальний шланг ⑦ на підключення сторони всмоктування ①. При цьому з'єднувальний елемент всмоктувального шланга потрібно встановити рівно [зобр. А1].
- Прокладіть всмоктувальний шланг ② рівно, уникаючи перекручень.
- Якщо висота всмоктування перевищує 3 м: додатково закріпіть всмоктувальний шланг ⑦ (наприклад, прив'яжіть до дерев'яного кілочка). При цьому насос розвантажується від ваги всмоктувального шланга.
2.3 Приєднання шланга з напірної сторони [зобр. А7]:
Підключення напірної сторони ③ має зовнішню різьбу 33,3 мм (G 1").
З'єднувальний елемент з напірної сторони можна затягувати тільки вручну.
Оптимізоване використання продуктивності насоса досягається за умови підключення шлангів 19 мм (3/4") разом з:
- наприклад, Набором з'єднувальних елементів для насосів GARDENA, арт. 1752
- або шлангів 25 мм (1") з деталлю для Швидкороз'ємної муфти GARDENA з внутрішньою різьбою, арт. 7109/Конектором для швидкого підключення шлангів, арт. 7103.
Утримуйте або зафіксуйте напірний шланг вертикально, щоб уникнути його перегинання на вертикальному отворі насоса.
Прокладіть шланг рівно на підлозі, уникаючи U-подібних виступів і намотувань. Для випуску повітря оптимальним є повне розкладання напірного шланга з підйомом від насоса.
→ Підключіть напірний шланг ④ за допомогою з'єднання напірної сторони ③.
2.3.1 Підключення напірного шланга за допомогою з'єднувальної системи GARDENA:
За допомогою сполучної системи GARDENA можуть бути підключені 19 мм (3/4")/16 мм (5/8") і 13 мм (1/2")-шланги.
| Діаметр шланга | Приєднання до насоса | |
| 13 мм (1/2") | GARDENA Комплект для приєднання | арт. 1750 |
| 16 мм (5/8") | GARDENA Насадка для крана | арт. 18202 |
| GARDENA Насадка для шланга | арт. 18216 | |
| 19 мм (3/4") | GARDENA Комплект для приєднання | арт. 1752 |
2.3.2 Тільки для арт. 9056:
Паралельне підключення напірних шлангів:
Під час паралельного підключення понад одного напірного шланга ми рекомендуємо використовувати:
- наприклад, 2- або 4-ходовий розподільник GARDENA, арт. 8193/8194
- або 2-ходовий клапан GARDENA, арт. 940.
Їх можна прикрутити безпосередньо на з'єднання напірної сторони ③.
3. ОБСЛУГОВУВАННЯ
НЕБЕЗПЕКА!
Небезпека отримання травми!
Небезпека травмування внаслідок ненавмисного запуску.
→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
Перед кожним запуском насос потрібно обов'язково заповнювати водою до переливу (мін. 1,1 л).
3.1.1 Запуск насоса:
- Підключіть всмоктувальний шланг (вхід).
- Зніміть напірний шланг (вихід).
- Відкрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ вручну.
- Повільно наповнюйте мін. 1,1 л води через отвір для наповнення ⑥, доки не буде досягнуто стійкий рівень води на висоті з'єднання на стороні всмоктування [зобр. А4].
- У разі використання зворотного клапана: наповніть всмокту- вальний шланг водою. Це прискорює процес всмоктування.
- Перед підключенням спорожніть напірний шланг ④ від залишків води. При цьому під час всмоктування зі шланга зможе виходити повітря.
- Після заправлення насоса: з'єднайте напірний шланг (вихід) з насосом.
- Міцно закрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ вручну (не використовуйте плоскогубці).
- Відкрийте наявні запірні вентилі в напірному трубопроводі (підключені прилади, аквастоп тощо). Усі споживачі мають бути відкриті до максимально можливого положення.
- Вставте штепсельну вилку кабелю живлення до мережевої розетки.
- За великої висоти всмоктування: під час процесу всмоктування підніміть та утримуйте напірний шланг ④ вертикально вгору над насосом щонайменше на 1,8 м.
- Натисніть двопозиційний вимикач ⑦ в положення Увімк. Насос запускається (двопозиційний вимикач горить) і перекачує насос після всмоктування. Всмоктування може тривати до 5 хвилин.
Якщо за 5 хвилин насос ще не перекачує воду:
- Натисніть двопозиційний вимикач ⑦ в положення Вимк. Насос зупиняється.
- Дайте насосу охолонути.
- Пошук можливих причин 6.2 Таблиця несправностей
- Запустіть насос повторно (див. 3.1.1 Запуск насоса).
3.1.2 Зупинка насоса:
→ Натисніть двопозиційний вимикач ⑦ в положення Вимк. Насос зупиняється.
3.2.1 Загальна порада щодо всмоктування:
Задана максимальна глибина самовсмоктування досягається тільки, коли насос наповнений через отвір для наповнення до переливу, а напірний шланг ④ під час всмоктування перебуває на такій висоті, щоб вода не могла витекти з насоса через напірний шланг ④. Наповнюйте насос перед підключенням шлангів, жорстких трубопроводів тощо до насоса з напірної сторони. Таким чином ви забезпечите повне заправлення насоса водою (1,1 л) (може виходити повітрял).
Заповніть насос 1,1 л води.
3.2.2 Тиха робота:
Насос працює тихо. Цю перевагу можна забезпечити тільки за умови правильного монтажу:
→ Виберіть основу, стійку до вібрацій (наприклад, установіть насос на листи або пластикові баки).
3.2.3 Монтаж фільтра попереднього очищення:
Якщо фільтр попереднього очищення є задовгим, то замість вертикального положення його можна встановити внизу в іншому положенні (наприклад, горизонтально).
4. ДОГЛЯД
НЕБЕЗПЕКА!
Небезпека отримання травми!
Небезпека травмування внаслідок ненавмисного запуску.
→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
4.1 Чищення насоса:
НЕБЕЗПЕКА!
Небезпекаотримання травми!
Загроза отримання травми і ризик пошкодження виробу.
→ Не очищайте виріб водою або струменем води (особливо струменем води під високим тиском).
→ Не очищуйте хімікатами, в тому числі бензином, або розчинниками. Деякі з них можуть пошкодити важливі пластикові деталі.
Вентиляційні отвори мають бути завжди чистими.
- Очистіть корпус насоса вологою ганчіркою.
- Очищайте вентиляційний отвір м'якою щіткою (не використовуйте гострі предмети).
4.2 Промивання насоса:
Після перекачування хлорованої води насос необхідно промити.
- Перекачуйте за допомогою насоса ледве теплу воду (макс. 35 °C), можливо з додаванням неагресивного засобу для чищення (наприклад, засобу для миття посуду), доки вода, що перекачується, не стане прозорою.
- Утилізуйте залишки згідно з чинними місцевими нормами в пункті збору відходів.
5. ЗБЕРІГАННЯ
5.1 Виведення з експлуатації [зобр. S1]:
![GARDENA 4200 Silent - Виведення з експлуатації [зобр. S1]: - 1](/content/2026/04/658673/images/cd3728c24187e777ee48d398889b2b4d6c4544f0a141048f82e38dbcdca64c97.jpg)
УВАГА!
Пошкодження насоса через мороз!
→ Зберігайте насос у захищеному від морозу місці.
Виріб повинен зберігатися в недоступному для дітей місці.
- Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
- Закрийте наявні запірні вентилі у всмоктувальному трубопроводі.
- Відкрийте наявні запірні вентилі в напірному трубопроводі (підключені прилади, аквастоп тощо). Після цього тиск на напірній стороні буде скинуто.
- Відкрутіть різьбове з'єднання ⑤ на наливному патрубку ⑥ та пробку зливного отвору ⑧ вручну. При цьому насос буде спорожнено.
- Нахиліть насос у напрямку зливу (прибл. 80°), щоб повністю спорожнити його.
- Відкрутіть всмоктувальний шланг і напірний шланг.
- Міцно закрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ та пробку зливного отвору ⑧ вручну (не використовуйте плоскогубці).
- Очистіть насос (див. 4. ДОГЛЯД).
- Зберігайте насос в сухому, закритому та захищеному від морозу місці.
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ
НЕБЕЗПЕКА!
Небезпека отримання травми!
Небезпека травмування внаслідок ненавмисного запуску.
→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
6.1 Відгвинчування крильчатки [зобр. Т1]:
Крильчатка, заблокована забрудненням, може від'єднатися.
→ Поверніть вал крильчатки ⑨ ізольованою викруткою за годинниковою стрілкою. Таким чином ви розблокуєте заблоковано крильчатку.
6.2 Таблиця несправностей:
Проблема Можлива причина Спосіб усунення
| Насос працює,але не всмоктує | Негерметичний або пошко-джений усмоктувальний трубопровід [зобр. А2]. | → Перевірте всмоктувальний трубопровід на наявність пошкоджень та герметизуй-те його таким чином, щоб не проходило повітря. |
| Насос всмоктує повітря в місці з'єднання [ зобр. А2 ]. | → Герметизуйте з'єднання зі сторони всмоктування таким чином, щоб вони не пропускали повітря. | |
| У цистерні, резервуарі для води, водопроводі тощо немає води. | → Забезпечте подачу води на стороні всмоктування. | |
| Насос не був наповнений водою [зобр. А4]. | → Заповніть насос (див. 3.1.1 Запуск насоса). | |
| Під час всмоктування вода виходить через напірний шланг. | 1. Заповніть насос ще раз.2. Тримайте напірний шланг високо.3. Запустіть насос повторно (див. 3.1.1 Запуск насоса). | |
| Абсолютно непроникне для вакууму з'єднання забезпечу-ється при застосуванніусмоктувальних шлангів GARDENA (див. 8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ). | ||
| Різьбове з'єднання на наливномупатрубку є негерметичним [ зобр. А2 ]. | → Перевірте ущільнювач (у разі необхідності замніть його) та міцно закрутіть різьбове з'єднання вручну (не використовуйте плоскогубіці). | |
| Повітря не виходить, тому що напірний трубопровід закрито або в напірному шлангу залишається вода. | → Відкрийте наявні запірні вентилі (наприклад, роз-бризкувач) в напірному трубопроводі або спорожніть напірний шланг. | |
| Повітря не виходить, тому що напірний шланг скручено. | 1. Розпряміть напірний шланг по всій довжині.2. Прокладіть шланг від отвору насоса вгору.3. Не перегінайте напірний шланг на отворі насоса.4. Максимально відкрийте всі споживачі. | |
| Час всмоктування 5 хв не пройшов. | → Зачекайте до 5 хвилин, поки насос не перекачає воду. | |
| Всмоктувальний фільтр або зворотний клапан у всмокту-вальному шлангу забито. | → Очистіть всмоктувальний фільтр або зворотний клапан. | |
| Кінєць всмоктуючого шланга не у воді [ зобр. А5 ]. | → Опустіть кінєць всмокту-вального шланга глибше у воду. | |
| Висота всмоктування є завеликою [ зобр. А5 ]. | → Зменшіть висоту всмокту-вання. | |
| При інших проблемах з усмоктуванням установіть усмокту вальний шланг GARDENA зізворотним клапаном (див. 8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ).Перед запуском наповніть насос водою. | ||
| Насос не запускається або в процесі експлуатації раптово зупиняється | Тепловий захисний вимикач відключив насос через пере-грів. | → Дайте насосу охолонути, спорожніть і наповніть його знову.→ Дотримуйтесь максимальної температури середовища (35 °C). |
Проблема Можлива причина Спосіб усунення
| Насос не запускаєтьсяабо в процесі експлуатаціїраптово зупиняється | Насос відключено від електроживлення. | → Перевірте запобіжникій електричні штепсельніз'єднання. |
| Спрацював пристрійзахисного відключення(струм витоку). | → Витягніть штепсельну вилкуз мережевої розетки тазверніться до сервісноїслужби GARDENA. | |
| Насос не ввімкнений. → Натисніть двопозиційнийвимикач в положенняУвімк. | ||
| Насос працює, алепродуктивність роботинасоса раптово падає | Кінець всмоктуючого шлангане у воді [зобр. АБ]. | → Опустіть кінець всмокту-вального шланга глибшеу воду. |
| Всмоктувальний фільтр абозворотний клапан у всмокту-вальному шлангу забито. | → Очистіть всмоктувальнийфільтр або зворотний клапан. | |
| У цистерні, резервуарідля води, водопроводітощо немає води. | → Забезпечте подачу води настороні всмоктування. | |
| Всмоктувальний трубопровідє негерметичним [зобр. А2]. | → Забезпечте герметичність. | |
| Крильчатка заблокована. → Розблокуйте крильчатку. | ||
| Напірний шланг перегнувся. → Прокладіть напірний шлангбез перегинання, зокремане перегинайте напірнийшланг на отворі насоса. | ||
ВКАЗІВКА:
Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.
→ В разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA.
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
| Садовий насос | Одиниця вимірювання | Значення (арт. 9050) | Значення (арт. 9054) | Значення (арт. 9056) |
| Номінальна потужність | Вт | 550 | 600 | 650 |
| Мережева напруга | В (змін. струм) | 220 – 240 | 220 – 240 | 230 |
| Частота мережі | Гц | 50 50 50 | ||
| Макс. продуктивність насоса | л/ч | 4100 | 4200 | 4300 |
| Макс. тиск/ макс. висота відкачування рідини | бар / м | 3,636 | 3,939 | 4,343 |
| Макс. висота самоусмоктування | м | 8 | 8 | 8 |
| Допустимий внутрішній тиск (напірна сторона) | бар | 6 | 6 | 6 |
| Сполучний кабель | м | 1,5(H07RN-F) | 1,5(H07RN-F) | 1,5(H07RN-F) |
| Вага без кабелю (около) | кг | 5,6 | 5,8 | 6,3 |
| Рівень звукового тиску L_ра Відстань:1 м5 м10 м | дБ | 645044 | 634943 | 655145 |
| Рівень звукової потужності L_ра :виміряний/ гарантованийПохибка k_ра | дБ (А) | 73 / 752,52 | 71 / 742,58 | 73 / 752,20 |
| Макс. температура робочої рідини | °C | 35 35 35 |
Метод вимірювань згідно з: 11 RL 2000/14/EU
8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ
| Усмоктувальні шланги GARDENA | Непамкі і вакуумщільні, їх можна придбати за вибором як товар, що продається на метри, арт. 1720/1721 (19 мм (3/4")/25 мм (1") без арматури для підключення або як мірну довжину, арт. 1411/1418 в комплекті з арматурюю для під-ключення. | |
| Фітінг для всмоктувального шланга від GARDENA | Для підключення зі сторони нагнітання. арт. 1723/1724 | |
| Набір з'єднувальних елементів для насосів від GARDENA | Для підключення зі сторони нагнітання. арт. 1750/1752 | |
| Усмоктувальний фільтр GARDENA зі зворотним клапаном | Для оснащення продаваних метражем усмоктувальнихшлангів. | арт. 1726/1727/1728 |
| Фільтр попереднього очистки GARDENA | Рекомендується для насосів з водою з вмістом піску. | арт. 1730/1731 |
| Усмоктувальний шланг до свердловини GARDENA | Для стійкого під вакуумом присед нання насоса до свердловини або до трубопро воду. Довжина 0,5 м. Із двома фітингами, деталлю з внутрішньою різьбою 33,3 mm (G1). | арт. 1729 |
| Плаваюча всмоктуюча система GARDENA | Для вільного від забруднень всмоктування з-під поверхні води. | арт. 1417 |
| Швидкороз'ємне з'єднання GARDENA | Для підключення напірних шлангів 1" з напірної сторони. | арт. 7109/7103 |
9. ГАРАНТИЯ/СЕРВИСНЕ ОБСЛУГОВУВАННЯ
9.1 Реєстрація товару:
Заресструйте свій виріб на веб-сторінці gardena.com/registration.
9.2 Сервісне обслуговування:
Актуальну контактну інформацію нашої служби підтримки можна знайти на задній сторінці та в Інтернеті:
- Україна: https://www.gardena.com/ua/pidtrymka/advice/contacty/
10. УТИЛІЗАЦІЯ
10.1 Утилізація насоса:
(відповідно до Дироктиви 2012/19/EU)
Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути утилізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.
ВАЖЛИВО!
→ Утилізуйте виріб у місцевому спеціалізованому збірному пункті з утилізації.
