Тип продукту	Поверхнева поливальна помпа
Бренд	Gardena
Модель	6300 SilentComfort
Артикул	9058
Номінальна потужність	1050 Вт
Напруга мережі	230 В / 50 Гц
Максимальна подача	6300 л/год
Максимальний тиск / Максимальна висота подачі	4,9 бар / 49 м
Максимальна висота самовсмоктування	8 м
Допустимий внутрішній тиск (сторона нагнітання)	6 бар
Максимальна температура рідини	35 °C
Кабель живлення	1,5 м (H07RN-F)
Вага (без кабелю)	10,7 кг
Рівень звукового тиску (L_pA на 1 м)	59 дБ(А)
Рівень звукової потужності (L_WA)	68 / 70 дБ(А) (виміряний/гарантований)
Основні функції	Перекачування чистої води, керування Bluetooth через додаток, функція safe pump, датчик вологості (опція)
Догляд та очищення	Очищувати фільтр, промивати після хлорованої води, зливати перед замерзанням
Безпека	ПЗВ 30 мА, тепловий захист, автоматичне відключення при перегріві
Запчастини та аксесуари	Всмоктувальні шланги (арт. 1411/1412/1418), перехідники (1723/1724), фільтри, датчик вологості (1188/1867)
Загальна інформація	Гарантія після реєстрації на gardena.com, доступне післяпродажне обслуговування

Часті запитання - 6300 SilentComfort GARDENA

Яку воду можна використовувати з помпою Gardena 6300 SilentComfort?

Помпа призначена для перекачування чистої води: ґрунтової, дощової, побутової або хлорованої. Не використовуйте солону, брудну, кислотну, легкозаймисту воду або олії.

Як заповнити помпу перед першим використанням?

Відкрутіть заливну пробку, повільно влийте щонайменше 2 літри води, поки рівень не стабілізується на висоті всмоктувального з'єднання, потім закрутіть. Переконайтеся, що напірний шланг від'єднаний під час заливання, щоб забезпечити випуск повітря.

Що робити, якщо помпа не запускається?

Перевірте електроживлення (запобіжники, розетку), що кнопка Увімк/Вимк знаходиться в положенні Увімк, і що помпа правильно заповнена водою. Якщо тепловий вимикач спрацював, дайте помпі охолонути.

Як почистити фільтр помпи?

Вимкніть живлення та закрийте запірні крани. Відкрутіть заливну пробку, зніміть фільтр вертикально, розберіть його обертанням, почистіть м'якою щіткою та зберіть назад.

Чи підходить помпа для безперервного використання?

Ні, помпа призначена для побутового використання, а не для безперервної роботи. Не дозволяйте помпі працювати більше 5 хвилин із закритим напірним шлангом.

Як захистити помпу від замерзання?

Відключіть помпу, повністю злийте воду, знявши заливну та зливну пробки, нахиліть її для видалення залишкової води та зберігайте в сухому місці, захищеному від морозу.

Чи можна використовувати подовжувач із помпою?

Так, але лише якщо переріз кабелю відповідний: до 20 м з 1,5 мм², від 20 до 50 м з 2,5 мм². Використовуйте подовжувач, придатний для зовнішнього використання.

Як розблокувати робоче колесо, якщо воно заблоковане?

Відключіть помпу, розберіть два корпуси після зняття гвинтів, зніміть гумові заглушки з валу, потім поверніть вал робочого колеса за годинниковою стрілкою ізольованою викруткою.

Чи має помпа автоматичне керування?

Так, модель 6300 SilentComfort (арт. 9058) сумісна з додатком Gardena Bluetooth для дистанційного керування та програмування. Її також можна підключити до опціонального датчика вологості.

Яка максимальна висота всмоктування помпи?

Максимальна висота самовсмоктування становить 8 метрів за умови, що помпа правильно заповнена водою, а всмоктувальний шланг герметичний.

ПОСІБНИК КОРИСТУВАЧА 6300 SilentComfort GARDENA

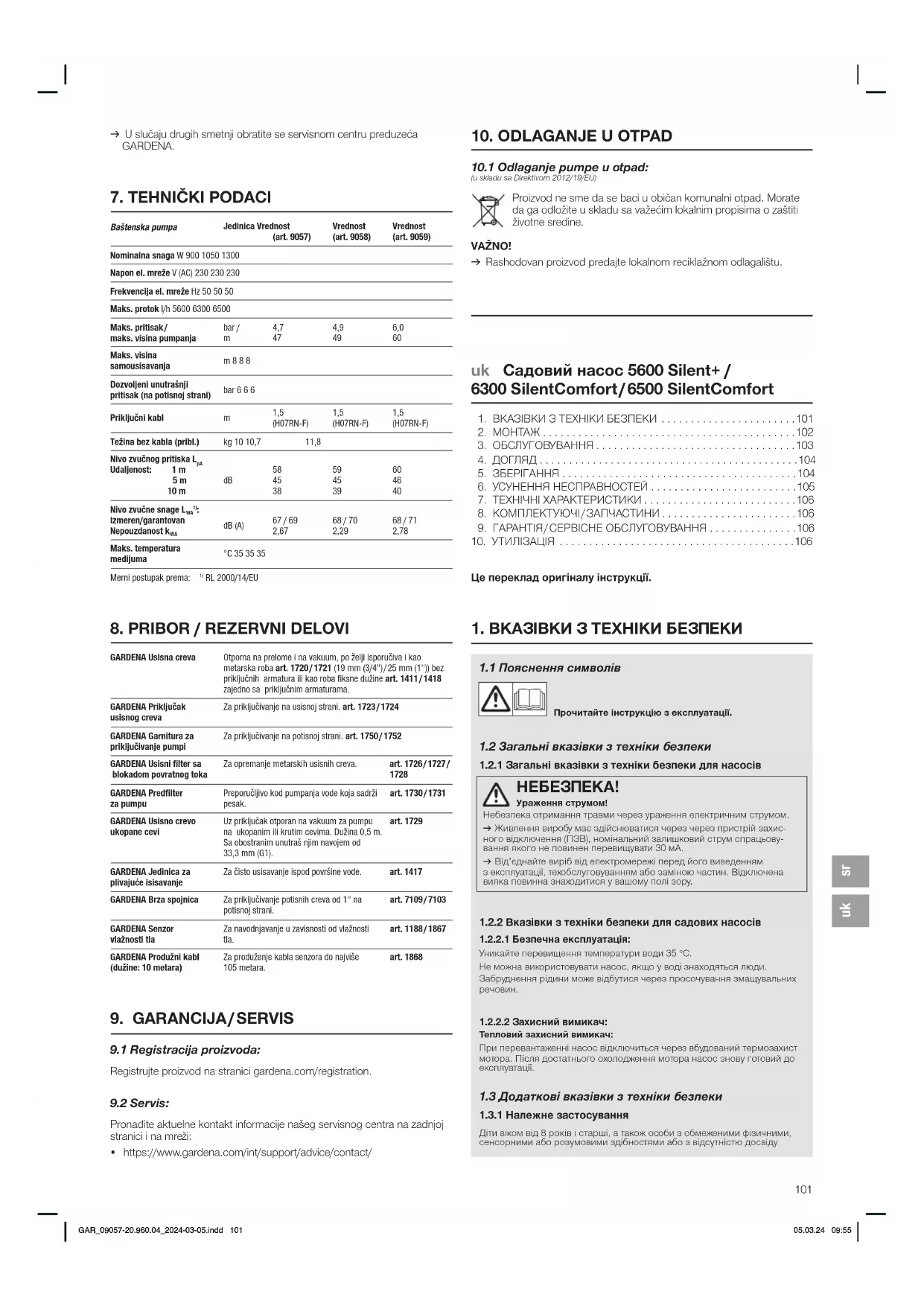

uk Інструкція з експлуатації Садовийнасос

uk Садовий насос 5600 Silent+ / 6300 SilentComfort/6500 SilentComfort

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ..... 101
2. МОНТАЖ....102
3. ОБСЛУГОВУВАННЯ 103
4. ДОГЛЯД....104
5. ЗБЕРІГАННЯ 104
6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ..... 105
7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ..... 106
8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ ..... 106
9. ГАРАНТИЯ/СЕРВІСНЕ ОБСЛУГОВУВАННЯ .....106
10. УТИЛИЗАЦІЯ ..... 106

Це переклад оригіналу інструкції.

1. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

1.1 Пояснення символів

Прочитайте інструкцію з експлуатації.

1.2 Загальні вказівки з техніки безпеки

1.2.1 Загальні вказівки з техніки безпеки для насосів

НЕБЕЗПЕКА!

Ураження струмом!

Небезпека отримання травми через ураження електричним струмом. → Живлення виробу мас здійснюватися через через пристрій захисного відключення (ПЗВ), номінальний залишковий струм спрацьовування якого не повинен перевищувати 30 мА.

→ Від'єднайте виріб від електромережі перед його виведенням з експлуатації, техобслуговуванням або заміною частин. Відключена вилка повинна знаходитися у вашому полі зору.

1.2.2 Вказівки з техніки безпеки для садових насосів

1.2.2.1 Безпечна експлуатація:

Уникайте перевищення температури води 35 °C. Не можна використовувати насос, якщо у воді знаходяться люди. Забруднення рідини може відбутися через просочування змащувальних речовин.

1.2.2.2 Захисний вимикач:

Тепловий захисний вимикач:

При перевантаженні насос відключиться через вбудований термозахист мотора. Після достатнього охолодження мотора насос знову готовий до експлуатації.

1.3 Додаткові вказівки з техніки безпеки

1.3.1 Належне застосування

Діти віком від 8 років і старші, а також особи з обможеними фізичними, сенсорними або розумовими здібностями або з відсутністю досвіду

й знань можуть використовувати даний виріб, якщо вони перебувають під доглядом або пройшли інструктаж з безпечного використання виробу розумють пов'язанії із цим ризики. Дітям забороняється гратися з виробом. Очищення й технічне обслуговування заборонено проводити дітям молодше 8 років, що не перебувають під наглядом. Ми рекомендуємо використання виробу підлітками тільки після досягнення 16 років.

Садовий насос GARDENA призначено для подачі перекамування грунтових та дощових вод, водопровідної та хлорованої води на приватних присадибних і дачних ділянках.

Виріб не призначений для тривалої експлуатації (професійна експлуатація).

Виріб не призначено для безперервного режиму роботи.

1.3.1.1 Рідини, що перекачуються:

За допомогою GARDENA Садового насоса дозволяється відкачувати тільки воду.

НЕБЕЗПЕКА!

Небезпека отримання травми!

Не можна відкачувати солону воду, брудну воду, ідкі, легко займисті або вибухонебезпечні речовини (наприклад, бензин, гас, нітророзчинник), масла, мазут і продукти харчування.

1.3.1.2 Збільшення тиску:

Насос має бути встановлений стійко та захищений від затоплення й падіння у воду. Встановити насос на безпечній відстані (мінім. 2 м) від рідини, що перекачується. Як додатковий засіб забезпечення безпеки допускається застосовувати пристрій захисного відключення, який спра- цьовус при виникненні струму витоку,

GARDENA Садовий насос 5600 арт. 9057 → Макс. 1,3 бар

GARDENA Садовий насос 6300 арт. 9058 → Макс. 1,1 бар

Насос арт. 9059 не можна використовувати для посилення тиску, оскільки він подає тиск 6 бар.

1.3.2 Додаткові вказівки з електробезпеки

НЕБЕЗПЕКА!

Ризик зупинки серця!

Під час роботи цей виріб утворює електромагнітне поле. Це електромагнітне поле може вплинути на роботу активних або пасивних медичних імпланatatів (наприклад, кардіостимуляторів) і спричинити серіозні або смертельні травми.

→ Перед використанням цього виробу проконсультуйтется з лікарем і виробником імплантату.

→ Після використання виробу від'єднайте вилку від розетки живлення.

Насос має бути встановлений стійко та захищений від затоплення й падіння у воду. Встановити насос на безпечній відстані (мінім. 2 м) від рідини, що переканується. Як додатковий засіб забезпечення безпеки допускається застосовувати пристрій захисного відключення, який спрацювус при виникненій струму випоку.

→ Зверніться до кваліфікованого електрика.
Перед входом будь-якої людини до басейна мережевий штепсель насоса потрібно витягнути з розетки.
Якщо електричний кабель цього виробу пошкоджено, то його заміну мас виконати виробник або його сервісна служба чи інша особа аналогічної кваліфікації, щоб уникнути загрози безпеці.
→ Захистіть мережеву штепсельну вилку й електричний кабель від нагрівання, оливи й гострих кромок.
→ Не піднімайте насос за кабель і не висмикуйте вилку з розетки за каболь.
→ Установить насос у місці, захищеному від затоплення.
→ Регулярно перевіряйте з'єднувальний провід.
→ Завжди проводьте візуальний огляд насоса (особливо електричного кабелю та мережевої штепсельної вилки) перед використанням насоса. Пошкоджоним насосом користуватися не дозволяється.
→ У разі пошкодження обов'язково перевіряйте насос силами сервісної служби GARDENA.
Електричні зміни можуть вносити тільки кваліфіковані електрики.
→ Перед заправленням, демонтажем та техобслуговуванням відключайте насос від електроживлення.
→ Дотримуйтесь указівок виробника генератора під час використання наших насосів з генератором.

1.3.2.1 Кабель:

При використанні подовжувальних кабелів вони повинні відповідати мінімальним перотинам в нижчонаводоній таблиці:

Напруга Довжина кабелю Перетин

1.3.3 Додаткові вказівки з особистої безпеки

НЕБЕЗПЕКА!

Небезпека задухи!

Дрібні частини можуть бути легко проковтнуті.
→ Не допускайте маленьких дітей до місяця збірки.

НЕБЕЗПЕКА!

Небезпека отримання травми внаслідок контакту з гарячою водою!

Вода, що перекачується, знаходиться під тиском і може травмувати людину, якщо потрапить безпосередньо на тіло або в очі.

При тривалій роботі (> 5 хв.) із закритою напірною стороною, вода в насосі може нагрітисятак, що може нанести травму.
→ Дайте насосу попрацювати макс. 5 хвилин із закритою напірною стороною або без подачі води.
За відсутності подачі води з боку всмоктування вода в насосі може нагріватися, тому гаряча вода, що витікає на виході, може завдати травми.
→ Від'єднайте насос від мережі і дайте воді охолонути
→ Не відкривайте затвори й різьбові з'єднання, якщо вода гаряча. → Перед повторним введенням в експлуатацію забезпечте подачу води зі сторони всмоктування і повністю заповніть насос водою.

На сонці шланги й трубопроводи можуть сильно нагріватися.

При приєднанні насоса до водогінної мережі необхідно дотримувати місцевих санітарних нормі правил, щоб не допустити зворотного усмоктування у водопровід не питної води.

→ Проконсультуйтется у фахівця-сантехніка.
Для запобігання роботи в суху, будь ласка, звертайте увагу, на те, щоб кінецьусмоктувального шланга завжди перебував у рідини що. перекачується.

→ Перед кожним введення в експлуатацію заповнійте насос водою (мін. 2 л) до переповнювання!

→ Слідкуйте за тим, щоб під час заповнення насос водою до насоса не було під'єднано жодних шлангів та споживачів, а сам насос знаходився у горизонтальному положенні.
→ Шланги потрібно прокласти таким чином, щоб вони не перегиналися. Пісок та інші абразивні речовини в робочій рідині призводять до прискореного зношення та зменшення продуктивності.
→ Використовуйте насос тільки з вбудованим фільтром, інакше насос може бути пошкоджено.
→ Для води з вмістом піску використовуйте фільтр попереднього очищення насоса.

Перекачування забрудненої води, наприклад, із брудом, хвоею й т.д. може привести, допошкодження насоса.

Мінімальна витрата складає 90 л/год (1,5 л/хв). Не експлуатуйте підключені прилади з меншою витратою.

2. МОНТАЖ

НЕБЕЗПЕКА!

Небезпека отримання травми!

Небезпека травмування внаслідок ненавмисного запуску.

→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.

2.1 Місце монтажу:

• Під час монтажу під рівнем води необхідно встановити запірний пристрій, щоб уникнути небажаних втрат води.
• Місце монтажу мас бути горизонтальним, міцним і сухим та забезпечувати надійну опору для насоса.
  • Відстань до води повинна становити щонайменше 2 м.
• Насос треба встановити в місці, захищеному від затоплення.

2.2 Приєднання шланга зі сторони всмоктування [зобр. А6]:

Підключення сторони всмоктування ① має зовнішню різьбу 33,3 мм (G 1").

З'єднувальний елемент зі сторони всмоктування можна затягувати тільки вручну [зобр. А2].

Для скорочення часу повторного всмоктування ми рекомендуємо застосовувати всмоктувальний шланг зі зворотним клапаном, що запобігає самовільному спорожненню всмоктувального шланга після вимкнення насоса [зобр. АЗ].

Всмоктування повітря в системі всмоктування може спричинити вихід насоса з ладу та підвищене шумоутворення.

→ Закривайте систему всмоктування належним чином.
→ Регулярно перевіряйте ущільнювач, у разі необхідності заміняйте його.

На стороні всмоктування на використовуйте вставні деталі водопровідного шланга.

На стороні всмоктування необхідно використовувати герметичний всмоктувальний шланг:

• або Всмоктувальний шланг для забірної свердловини GARDENA,арт. 1411/1412/1418
• наприклад, Шланг забірний GARDENA, арт. 1729.
• Під'єднайте всмоктувальні шланги ② без різьбового з'єднання до підключення сторони всмоктування за допомогою з'єднувального елемента всмоктувального шланга (наприклад, арт. 1723/1724) та герметично прикрутіть їх.

2.2.1 Існує 2 види систем з'єднання:

Передбачено для плоского ущільнювача:

Стрічка ущільнення різьбових з'єднань не потребується.

→ Переконайтесь у тому, що в з'єднувальному елементі для всмоктувального шланга використовується непошкоджений плоский ущільнювач ^⑥ .

Передбачено для стрічки ущільнення різьбових з'єднань (Тефлон):

Плоский ущільнювач не потребується.

Використання невідповідної системи ущільнення може призвести до витоків.

→ Використовуйте відповідну систему ущільнення.

1. Переконайтесь у тому, що в з'єднувальному елементі для всмоктувального шланга використовується плоский ущільнювач⑤.
2. Щільно прикрутить герметичний всмоктувальний шланг ② на підключення сторони всмоктування ①. При цьому з'єднувальний елемент всмоктувального шланга потрібно встановити рівно [зобр. А1].
3. Прокладіть всмоктувальний шланг ② рівно, уникаючи перекручень.
4. Якщо висота всмоктування перевищує 3 м: додатково закріпіть всмоктувальний шланг ② (наприклад, прив'яжіть до дерев'яного кілочка). При цьому насос розвантажується від ваги всмоктувального шланга.

2.3 Приєднання шланга з напірної сторони [зобр. А7]:

Для забезпечення належного видалення повітря напірний шланг можна підключати тільки після заправлення насоса (див. 3.1.3 «Введення насоса в експлуатацію»).

Підключення напірної сторони ③ має зовнішню різьбу 33,3 мм (G 1").

З'єднувальний елемент з напірної сторони можна затягувати тільки вручну.

Оптимізоване використання продуктивності насоса досягається за умови підключення шлангів 19 мм (3/4") разом з:

• наприклад, Набором з'єднувальних елементів для насосів GARDENA, арт. 1752
• або шлангів 25 мм (1") з деталлю для Швидкороз'ємної муфти GARDENA з внутрішньою різьбою, арт. 7109/Конектором для швидкого підключення шлангів, арт. 7103.

3 напірної сторони розташовано 2 з'єднання. Горизонтальне (що повертається на 180°) та вертикальне з'єднання. З'єднання, що не використовується, потрібно закривати заглушкою Ⓔ️.

Утримуйте або зафіксуйте напірний шланг вертикально, щоб уникнути його перегинання на вертикальному отворі насоса.

Прокладіть шланг рівно на підлозі, уникаючи U-подібних виступів і намотувань. Для випуску повітря оптимальним є повне розкладання напірного шланга з підйомом від насоса.

1. Підключіть напірний шланг ④ за допомогою з'єднання напірної сторони ③.
2. Накрутіть заглушку ③ на з'єднання з напірної сторони, що не використовується.

2.3.1 Підключення напірного шланга за допомогою з'єднувальної системи GARDENA:

За допомогою сполучної системи GARDENA можуть бути підключені 19 мм (3/4")/16 мм (5/8") і 13 мм (1/2")-шланги.

Діаметр шланга Приєднання до насоса

19 мм (3/4") GARDENA Комплект для приседнання арт. 1752

2.3.2 Паралельне підключення понад 2 напірних шлангів:

Під час паралельного підключення понад 2 напірних шлангів ми рекомендусмо застосовувати:

- наприклад, 2- або 4-ходовий розподільник GARDENA, арт. 8193/8194

• або 2-ходовий клапан GARDENA, арт. 940.

Їх можна прикрутити безпосередньо на з'єднання напірної сторони ③.

2.4 Арт. 9058 / 9059: Підключення датчика вологості грунту (опція) [ зобр. А8 ]:

Поряд з керуванням за часом (див. Інструкцію з експлуатації дисплея Bluetooth®) існує додаткова можливість враховувати вологість г'рунту.

Якщо земля достатньо волога, запланований полив не проводитиметься.

1. Розмістіть датчик вологості грунту в зоні поливу.
2. Відкрийте захисну кришку ⓐ.
3. Вставте роз'єм датчика до підключення датчика ⑦ на насосі.

3. ОБСЛУГОВУВАННЯ

НЕБЕЗПЕКА!

Небезпека отримання травми!

Небезпека травмування внаслідок ненавмисного запуску.

→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.

Перед кожним запуском насос потрібно обов'язково заповнювати водою до переливу (мін. 2 л).

Керування через додаток GARDENA Bluetooth® App:

За допомогою безкоштовного застосунку GARDENA Bluetooth® ви можете в будь-який час керувати Садовим насосом GARDENA Bluetooth®.

Додаток можна скачати з Apple App Store або Google Play Store.

→ Відповідну інформацію див. в інструкції з управління дисплеєм Bluetooth®.

Управління за допомогою дисплея на насосі:

→ Відповідну інформацію див. в інструкції з управління дисплеєм Bluetooth®.

3.1.3 Введення насоса в експлуатацію:

1. Зніміть напірний шланг (вихід). Таким чином насос краще забезпечус видалення повітря при заправленні.
2. Відкрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ вручну.

3. Витягніть фільтр. Після цього ви будете краще бачити рівень води під час заправлення.

4. Повільно наповнюйте мін. 2 л води через ствір для наповнення Ⓔ, доки не буде досягнуто стійкий рівень води на висоті з'єднання на стороні всмоктування [зобр. А4]. Процес наповнення може тривати до 2 хвилин.

5. У разі використання зворотного клапана: наповніть всмокту- вальний шланг водою. Це прискорює процес всмоктування.
6. Перед підключенням спорожніть напірний шланг ④ від залишків води. При цьому під час всмоктування зі шланга зможе виходити повітря.
7. Після заправлення насоса: з'єднайте напірний шланг (вихід) з насосом.
8. Вставте фільтр на місце.
9. Закрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ вручну до упору (не перекручуйте його та не використовуйте плоскогубці).
10. Відкрийте наявні запірні вентилі в напірному трубопроводі (підключені прилади, аквастоп тощо). Усі споживачі мають бути відкриті до максимально можливого положення.
11. Вставте штепсельну вилку кабелю живлення до мережевой розетки. Арт. 9058/9059: Див. Інструкцію з експлуатації дисплея Bluetooth®.
12. За великої висоти всмоктування: під час процесу всмоктування підніміть та утримуйте напірний шланг ④ вертикально вгору над насосом щонайменше на 1,8 м.
13. Арт. 9057: Натисніть двопозиційний вимикач ⑦ в положення Увімк. Двопозиційний вимикач горить.
    Арт. 9058/9059: Див. Інструкцію з експлуатації дисплея Bluetooth®.
    Насос запускається і перекачує насос після всмоктування. Всмоктування може тривати до 5 хвилин.

Арт. 9057: Якщо за 5 хвилин насос ще не перекачує воду:

1. Натисніть двопозиційний вимикач⑦ в положення Вимк. Насос зупиннється.
2. Дайте насосу охолонути.
3. Пошук можливих причин 6.4 Таблиця несправностей.
4. Запустіть насос повторно (див. 3.1.3 Введення насоса в експлуатацію).

3.1.4 Зупинка насоса:

→ Арт. 9057: Натисніть двопозиційний вимикач ⑦ в положення Вимк.
Насос зупиняється, й двопозиційний вимикач гасне.
→ Арт. 9058/9059: Див. Інструкцію з експлуатації дисплея Bluetooth®.

Якщо за 5 хвилин насос ще не перекачує воду:

→ Див. Інструкцію з експлуатації дисплея Bluetooth®.

3.2 Тільки для арт. 9058 / 9059: Функція safe-pump:

→ Див. Інструкцію з експлуатації дисплея Bluetooth®.

3.3.1 Загальна порада щодо всмоктування:

Задана максимальна глибина самовсмоктування досягається тільки, коли насос наповнений через отвір для наповнення до переливу, а напірний шланг ④ під час всмоктування перебуває на такій висоті, щоб вода не могла витекти з насоса через напірний шланг ④. Наповнюйте насос перед підключенням шлангів, жорстких трубопроводів тощо до насоса з напірної сторони. Таким чином ви забезпечите повне заправлення насоса водою (2 л) (може виходится повітря).

Заповніть насос 2 л води.

3.3.2 Тиха робота:

Насос працює тихо. Цю перевагу можна забезпечити тільки за умови правильного монтажу:

→ Виберіть основу, стійку до вібрацій (наприклад, установіть насос на листи або пластикові баки).

3.3.3 Макс. значення витрати:

Насос оснащено байпасним клапаном для скорочення часу всмоктування. Якщо кінець шланга відкритий, без підключених пристроїв, або якщо діаметр шланга завеликий, то через умови гідравлічного тиску клапан може не перемикатися з режиму всмоктування в насосний режим. Це може спричинити підвищений робочий шум. У такому випадку для повного використання потужності насоса випуск води можна перекрити прибл. на 1 секунду (наприклад, перегнувши шланг), не зупиняючи двигун. Завдяки цьому клапан зможе зайняти правильне положення, про що сповістить одне клацання. У стандартних використаннях з підключеними пристроями, такими як розбризкувач або зрошувач, це відбувається автоматично.

3.3.4 Монтаж фільтра попереднього очищення:

Якщо фільтр попереднього очищення с задовгим, то замість вертикального положення його можна встановити внизу в іншому положенні (наприклад, горизонтально).

4. ДОГЛЯД

НЕБЕЗПЕКА!

Небезпека отримання травми!

Небезпека травмування внаслідок ненавмисного запуску.

→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.

4.1 Чищення насоса:

НЕБЕЗПЕКА!

Небезпекаотримання травми!

Загроза отримання травми і ризик пошкодження виробу.

→ Не очищайте виріб водою або струменем води (особливо струменем води під високим тиском).
→ Не очищуйте хімікатами, в тому числі бензином, або розчинниками. Дялкі з них можуть пошкодити важливі пластикові деталі.

→ Очистіть корпус насоса вологою ганчіркою.

4.2 Промивання насоса:

Після перекачування хлорованої води насос необхідно промити.

1. Перекачуйте за допомогою насоса ледве теплу воду (макс. 35 °C), можливо з додаванням неагресивного засобу для чищення (наприклад, засобу для миття посуду), доки вода, що перекачується, не стане прозорою.
2. Утилізуйте залишки згідно з чинними місцевими нормами в пункті збору відходів.

5. ЗБЕРІГАННЯ

5.1 Виведення з експлуатації [зобр. S1]:

УВАГА!

Пошкодження насоса через мороз!

→ Зберігайте насос у захищеному від морозу місці.

Виріб повинен зберігатися в недоступному для дітей місці.

1. Витягніть штепсельну вилку кабелю живлення з мережевої розетки.
2. Закрийте наявні запірні вентилі у всмоктувальному трубопроводі.
3. Відкрийте наявні запірні вентилі в напірному трубопроводі (підключені прилади, аквастоп тощо). Після цього тиск на напірній стороні буде скинуто.

4. Відкрутіть різьбове з'єднання ⑤ на наливному патрубку ⑥ та пробку зливного отвору ⑧ вручну. При цьому насос буде спорожнено.

5. Нахиліть насос у напрямку зливу (прибл. 80°), щоб повністю спорожнити його.

6. Відкрутіть всмоктувальний шланг і напірний шланг.
7. Міцно закрутіть різьбове з'єднання ⑤ на отворі для наповнення ⑥ та пробку зливного отвору ⑧ вручну (не використовуйте плоскогубці).
8. Очистіть насос (див. 4. ДОГЛЯД).
9. Зберігайте насос в сухому, закритому та захищеному від морозу місці.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА!

Небезпека отримання травми!

Небезпека травмування внаслідок ненавмисного запуску.

→ Витягніть штепсельну вилку кабелю живлення з мережевої розетки.

6.1 Відгвинчування крильчатки [зобр. Т1/Т2]:

Крильчатка, заблокована забрудненням, може від'єднатися.

1. Тільки для арт. 9058/9059:

Зніміть захисну кришку④ датчика вологості грунту або відключіть підключений датчик вологості грунту.

1. Викрутіть 6 гвинтів ⓝ, ⓢ та ⓞ.

2. Стягніть обидві півмуфти ⑩.

3. Зніміть гумову пробку ⑪ з вала крильчатки ⑫.

4. Поверніть вал крильчатки ⑫ ізольованою викруткою за годинниковою стрілкою.

Таким чином ви розблокуєте заблоковано крильчатку.

1. Знову встановіть гумову пробку ⑪ та обидві півмуфти ⑩ у зворотній послідовності.

При цьому переконайтесь, що гвинтам 📄, 📄 та 📄 відповідають правильні отвори, відповідно до довжини.

7. Тільки для арт. 9058/9059:

Знову вставте захисну кришку Ⓑ датчика вологості г'рунту або вставте датчик вологості г'рунту.

6.2 Почистіть фільтр [зобр. ТЗ]:

Якщо насос не запускається, або під час експлуатації раптово зупиннється, причиною цього може бути забитий фільтр.

1. Закрийте всі запірні вентилі на стороні всмоктування.
2. Відкрийте наявні запірні вентилі в напірному трубопроводі (підключені прилади, аквастоп тощо). Після цього тиск на напірній стороні буде скинуто.
3. Відкрутіть різьбове з'єднання (5) на отворі для наповнення (6) вручну.
4. Витягніть фільтр ⑬ вертикально з наливного патрубка ⑥.
5. Утримуйте чашку ⑭ і викрутіть фільтр ⑬ проти годинникової стрілки з чашки ⑭ (штикове з'єднання).
6. Очистіть чашку ⑭ під протічною водою
7. Очистіть фільтр ⑬, наприклад, м'якою щіткою.
8. Знову встановіть фільтр ⑬ у зворотній послідовності.

6.3 Тільки для арт. 9058 / 9059:

Очищення датчика витрати [зобр. Т1/Т4]:

1. Тільки для арт. 9058/9059:

Зніміть захисну кришку ⑨ датчика вологості грунту або відключіть підключений датчик вологості грунту.

1. Викрутіть 6 гвинтів Ⓞ, Ⓞ та Ⓞ (див. 6.1 Відгвинчування крильчатки).
2. Стягніть обидві півмуфти ⑩.
3. Викрутіть кришку ⑯ключем-шестигранником (ширина зева 10) проти годинникової стрілки.
4. Витягніть датчик витрати ⑯ з отвору датчика②.
5. Очистіть датчик витрати ⑯ під протічною водою.
6. Очистіть отвір датчика⑦ вологою ганчіркою (без засобу для чищення).

7. Перевірте рухливість датчика витрати ⑯.

8. Знову встановіть датчик витрати ⑯ у зворотній послідовності.

9. Знову встановіть обидві півмуфти Ⓗ у зворотній послідовності.

11.Тільки для арт. 9058/9059:

Знову вставте захисну кришку ④ датчика вологості грунту або вставте датчик вологості грунту.

6.4 Таблиця несправностей:

Для арт. 9058/9059: Додатково див. пояснення індикації в інструкції з експлуатації Bluetooth®.

Проблема Можлива причина Спосіб усунення

Насос працює,але не всмоктує	Негерметичний або пошко-джений усмоктувальний трубопровід [зобр. А2].	→ Перевірте всмоктувальний трубопровід на наявність пошкоджень та герметизуйте його таким чином, щоб не проходило повітря.
	Насос всмоктує повітря в місці з'єднання [ зобр. А2 ].	→ Герметизуйте з'єднання зі сторони всмоктування таким чином, щоб вони не пропускали повітря.
	У цистерні, резервуарі для води, водопроводі тощо немає води.	→ Забезпечте подачу води на стороні всмоктування.
	Насос не був наповнений водою [зобр. А4].	→ Заповніть насос (див. 3.1.3 Введення насоса в експлуатацію).
	Під час всмоктування вода виходить через напірний шланг.	1. Заповніть насос ще раз.2. Тримайте напірний шланг високо.3. Запустіть насос повторно (див. 3.1.3 Введення насоса в експлуатацію).
	Абсолютно непроникне для вакууму з'єднання забезпечу-ться при застосуванніусмоктуваньих шлангів GARDENA (див. 8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ).
	Різьбове з'єднання на наливномупатрубку є негерметичним [ зобр. А2 ].	→ Перевірте ущільнювач (у разі необхідності замініть його) та міцно закрутіть різьбове з'єднання вручну (не використовуйте плоскогубої).
	Повітря не виходить, тому що напірний трубопровід закрито або в напірному шлангу залишається вода.	→ Відкрийте наявні запірні вентилі (наприклад, розбризкувач) в напірному трубопроводі або спорожніть напірний шланг.
	Повітря не виходить, тому що напірний шланг скручено.	1. Розпряміть напірний шланг по всій довжині.2. Прокладіть шланг від отвору насоса вору.3. Не перегинайте напірний шланг на отворі насоса.4. Максимально відкрийте всі споживачі.
	Час всмоктування 5 хв не пройшов.	→ Зачекайте до 5 хвилин, поки насос не перекачас воду.
	Всмоктувальний фільтр або зворотний клапан у всмокту-вальному шлангу забито.	→ Очистіть всмоктувальний фільтр або зворотний клапан.
	Кінець всмоктуючого шланга не у воді [ зобр. А5 ].	→ Опустіть кінець всмокту-вального шланга глибше у воду.
	Висота всмоктування є завеликою [ зобр. А5 ].	→ Зменшіть висоту всмокту-вання.
	При інших проблемах з усмоктуванням установіть усмокту вальний шланг GARDENA зізворотним клапаном (див. 8. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ).Перед запуском наповніть насос водою.
Насос не запускається або в процесі експлуатації раптово зупиняється	Тепловий захисний вимикач відключив насос через перегрів.	→ Дайте насосу охолонути, спорожніть і наповніть його знову.→ Дотримуйтесь максимальної температури середовища (35 °C).
	Насос відключено від електроживлення.	→ Перевірте запобіжники й електричні штепсельні з'єднання.
	Спрацював пристрій захисного відключення (струм витоку).	→ Витягніть штепсельну вилку з мережєвої розетки та зверніться до сервісної служби GARDENA.

Проблема Можлива причина Спосіб усунення

Насос не запускаєтьсяабо в процесі експлуатаціїраптово зупиняється	Насос не ввімкнений. → Натисніть двопозиційнийвимикач в положенняУвімк.
Насос працює, алепродуктивність роботинасоса раптово падає	Кінець всмоктуючого шлангане у воді [ зобр. А5 ].	→ Опустіть кінець всмокту-вального шланга глибшеу воду.
	Всмоктувальний фільтр абозворотний клапан у всмокту-вальному шлангу забито.	→ Очистіть всмоктувальнийфільтр або зворотний клапан.
	У цистерні, резервуарідля води, водопроводітощо немас води.	→ Забезпечте подачу води настороні всмоктування.
	Всмоктувальний трубопровідє негермістичним [зобр. А2].	→ Забезпечте герметичність.
	Крильчатка заблокована. → Розблокуйте крильчатку.
	Напірний шланг перегнувся. → Прокладіть напірний шлангбез перегинання, зокреманс перегинайте напірнийшланг на отворі насоса.
Різьбове з'єднання невикручується від руки	Різьбу забруднено. → Для викручування скори-стайтесь сантехнічнимикліщами.→ Очистіть різьбу на фільтріта в насосі.

ВКАЗІВКА:

Ремонтні роботи повинні виконуватися тільки сервісними центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані компанією GARDENA.

→ В разі інших несправностей зверніться, будь ласка, до сервісного центру GARDENA.

1. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Садовий насос	Одиниця вимірювання	Значення (арт. 9057)	Значення (арт. 9058)	Значення (арт. 9059)
Номінальна потужність Вт 900 1050 1300
Мережева напруга В (змін. струм) 230 230 230
Частота мережі	Гц	50	50	50
Макс. продуктивність насоса	л/ч	5600 6300 6500
Макс. тиск/ макс. висота відкачування рідини	бар / м	4,747	4,949	6,060
Макс. висота самоусмоктування	м	8	8	8
Допустимий внутрішній тиск (напірна сторона)	бар	6	6	6
Сполучний кабель м		1,5 (H07RN-F)	1,5 (H07RN-F)	1,5 (H07RN-F)
Вага без кабелю (около)	кг	10	10,7	11,8
Рівень звукового тиску L_рід Відстань: 1 м5 м10 м	дБ	584538	594539	604640
Рівень звукової потужності L_рід^11 :виміряний/гарантований Похибка K_рід	дБ (А)	67 / 692,67	68 / 702,29	68 / 712,78
Макс. температура робочої рідини	°C	35	35	35

Метод вимірювань згідно з: ^1) RL 2000/14/EU

1. КОМПЛЕКТУЮЧІ/ЗАПЧАСТИНИ

Усмоктувальні шланги GARDENA	Неламкі і вакуумщільні, їх можна придбати за вибором як товар, що продається на метри, арт. 1720/1721 (19 мм (3/4")/ 25 мм (1") без арматури для підключення або як мірну довжину, арт. 1411/1418 в комплекті з арматурою для під- ключення.
Фітінг для всмоктуваль- ного шланга від GARDENA	Для підключення зі сторони нагнітання. арт. 1723/1724

Набір з'єднувальних елементів для насосів від GARDENA	Для підключення зі сторони нагнітання.	арт. 1750/1752
Усмоктувальний фільтр GARDENA зі зворотним клапаном	Для оснащення продаваних метражем усмоктувальних шлангів.	арт. 1726/1727/1728
Фільтр попереднього очистки GARDENA	Рекомендується для насосів з водою з вмістом піску.	арт. 1730/1731
Усмоктувальний шланг до свердловини GARDENA	Для стійкого під вакуумом присд нання насоса до свердловини або до трубопроводу. Довжина 0,5 м. Із двома фітингами, деталлю з внутрішньою різьбою 33,3 mm (G1).	арт. 1729
Плаваюча всмоктуюча система GARDENA	Для вільного від забруднень всмоктування з-під поверхні води.	арт. 1417
Швидкороз'ємне з'єднання GARDENA	Для підключення напірних шлангів 1" з напірної сторони.	арт. 7109/7103
GARDENA Датчик вологості грунту	Для поливу залежно від вологості грунту.	арт. 1188/1867
GARDENA Подовжувальний кабель (довжина: 10 метрів)	Для подовження кабелю датчика до 105 метрів.	арт. 1868

9. ГАРАНТИЯ/

СЕРВІСНЕ ОБСЛУГОВУВАННЯ

9.1 Реєстрація товару:

Зареєструйте свій виріб на веб-сторінці gardena.com/registration.

9.2 Сервісне обслуговування:

Актуальну контактну інформацію нашої служби підтримки можна знайти на задній сторінці та в Інтернеті:

- Україна: https://www.gardena.com/ua/pidtrymka/advice/contacty/

10. УТИЛІЗАЦІЯ

10.1 Утилізація насоса:

(відповідно до Директиви 2012/19/EU)

Виріб не можна утилізувати зі звичайними побутовими відходами. Він повинен бути утилізований відповідно до місцевих чинних стандартів з охорони навколишнього середовища.

ВАЖЛИВО!

→ Утилізуйте виріб у місцевому спеціалізованому збірному пункті з утилізації.
