6300 SilentComfort - Bomba de agua GARDENA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bomba de riego de superficie
Marca	Gardena
Modelo	6300 SilentComfort
Referencia	9058
Potencia nominal	1050 W
Tensión de red	230 V / 50 Hz
Caudal máximo	6300 l/h
Presión máxima / Altura de impulsión máxima	4,9 bar / 49 m
Altura de cebado automático máxima	8 m
Presión interna admisible (lado de presión)	6 bar
Temperatura máxima del líquido	35 °C
Cable de alimentación	1,5 m (H07RN-F)
Peso (sin cable)	10,7 kg
Nivel de presión acústica (L_pA a 1 m)	59 dB(A)
Nivel de potencia acústica (L_WA)	68 / 70 dB(A) (medido/garantizado)
Funciones principales	Bombeo de agua limpia, control Bluetooth mediante aplicación, función safe pump, sonda de humedad opcional
Mantenimiento y limpieza	Limpiar el filtro, enjuagar después de agua clorada, vaciar antes de heladas
Seguridad	Interruptor diferencial 30 mA, protección térmica, parada automática por sobrecalentamiento
Piezas de repuesto y accesorios	Mangueras de aspiración (ref. 1411/1412/1418), adaptadores (1723/1724), filtros, sonda de humedad (1188/1867)
Información general	Garantía después del registro en gardena.com, servicio postventa disponible

Preguntas frecuentes - 6300 SilentComfort GARDENA

¿Qué tipo de agua puedo usar con la bomba Gardena 6300 SilentComfort?

La bomba está diseñada para bombear agua limpia: agua subterránea, agua de lluvia, agua doméstica o agua clorada. No usar agua salada, sucia, ácida, inflamable ni aceites.

¿Cómo cebar la bomba antes del primer uso?

Desenrosque el tapón de llenado, vierta lentamente al menos 2 litros de agua hasta que el nivel se estabilice a la altura de la conexión de aspiración, luego vuelva a enroscar. Asegúrese de que la manguera de impulsión esté desconectada durante el llenado para permitir la purga de aire.

¿Qué hacer si la bomba no arranca?

Verifique la alimentación eléctrica (fusibles, enchufe), que el botón Encendido/Apagado esté en la posición Encendido, y que la bomba esté correctamente llena de agua. Si el disyuntor térmico ha cortado, deje enfriar la bomba.

¿Cómo limpiar el filtro de la bomba?

Corte la alimentación y cierre las llaves de paso. Desenrosque el tapón de llenado, retire el filtro verticalmente, desmóntelo girándolo, límpielo con un cepillo suave y vuelva a montarlo.

¿La bomba es adecuada para uso continuo?

No, la bomba está diseñada para uso doméstico y no para funcionamiento continuo. No deje funcionar la bomba más de 5 minutos con la impulsión cerrada.

¿Cómo proteger la bomba contra las heladas?

Desconecte la bomba, vacíela completamente retirando los tapones de llenado y drenaje, inclínela para evacuar el agua residual, y guárdela en un lugar seco y protegido de las heladas.

¿Puedo usar un cable alargador eléctrico con la bomba?

Sí, pero solo si la sección del cable es adecuada: hasta 20 m con 1,5 mm², de 20 a 50 m con 2,5 mm². Use un alargador adecuado para exteriores.

¿Cómo desbloquear la turbina si está atascada?

Desconecte la bomba, desmonte las dos carcasas después de retirar los tornillos, quite los tapones de goma del eje, luego gire el eje de la turbina en el sentido horario con un destornillador aislado.

¿La bomba dispone de un control automático?

Sí, el modelo 6300 SilentComfort (ref. 9058) es compatible con la aplicación Gardena Bluetooth para control remoto y programación. También se puede asociar a una sonda de humedad opcional.

¿Cuál es la altura de aspiración máxima de la bomba?

La altura de cebado automático máxima es de 8 metros, siempre que la bomba esté correctamente llena de agua y que la manguera de aspiración sea estanca.

MANUAL DE USUARIO 6300 SilentComfort GARDENA

es Libro de instrucciones Bomba para jardín

pt Manual de funcionamento Bomba de jardim

1. AVISOS DE SEGURIDAD 47
2. MONTAJE....48
3. MANEJO 49
4. MANTENIMIENTO....50
5. ALMACENAMIENTO....50
6. SOLUCIÓN DE AVERÍAS .....50
7. DATOS TÉCNICOS .....52
8. ACCESORIOS/PIEZAS DE RECAMBIO....52
9. GARANTÍA/SERVICIO 52
10. ELIMINACIÓN DEL PRODUCTO .....52

Traducción de las instrucciones de empleo originales.

1. AVISOS DE SEGURIDAD

1.1 Significado de los símbolos

Lea las instrucciones de empleo.

1.2 Avisos generales de seguridad

1.2.1 Avisos generales de seguridad para bombas

¡PELIGRO!

¡Descarga eléctrical

Riesgo de lesión por corriente eléctrica.
→ El producto se debe alimentar a través de un dispositivo de corriente residual (RCD) con una corriente nominal residual de funcionamiento no superior a 30 mA.
→ Desconecte el producto de la red eléctrica antes de ponerlo fuera de servicio, realizar trabajos de mantenimiento o sustituir componentes. La toma de comiente debe encontrarse dentro de su campo visual.

1.2.2 Avisos de seguridad para bombas para jardín

1.2.2.1 Funcionamiento seguro:

La temperatura del agua no debe superar los 35 °C.
Si se encuentran personas en el agua, no debe utilizarse la bomba.
La presencia de suciedad en el líquido puede deberse a una fuga de lubricante.

1.2.2.2 Interruptor diferencial:

Disyuntor térmico de seguridad:

En caso de sobrecarga, el disyuntor térmico integrado para proteger el motor desconecta la bomba. Cuando el motor se ha enfriado suficientemente, la bomba vuelve a estar lista para el funcionamiento.

1.3 Avisos adicionales de seguridad

1.3.1 Uso adecuado

Los niños a partir de los 8 años y en adelante así como personas con discapacidad física, sensoria o mental, o bien con falta de experiencia y conocimientos sólo pueden usar el producto bajo la supervisión de una persona responsable, o si son instrucias en cuanto al empleo seguro del producto y comprenden los posibles peligros resultantes. Los niños deberán ser vigilados para asegurarse de que no pueden jugar con el producto. La limpieza y el mantenimiento no deben ser realizados por niños pequeños, a no ser que tongan 8 o más años y estén vigilados por un adulto.

El uso de este producto está indicado para jóvenes mayores de 16 años.

La Bomba para jardín GARDENA está concebida para bombear agua sub-terránea y agua de lluvia, agua corriente y agua clorada en jardines domésticos privados y huertos particulares.

El producto no se ha concebido para un funcionamiento de larga duración (uso profesional).

El producto no es apto para un funcionamiento continuo.

1.3.1.1 Líquidos que se pueden bombear:

La Bomba para jardín GARDENA solo debe utilizarse para el bombeo de agua.

¡PELIGRO!

¡Lesiones corporales!

No está permitido el uso de la bomba en aguas salinas, aguas sucias, líquidos corrosivos, fácilmente inflamables o explosivos (p. ej., gasolina, petróleo, nitro-diluyentes), aceites, fuel y productos alimenticios.

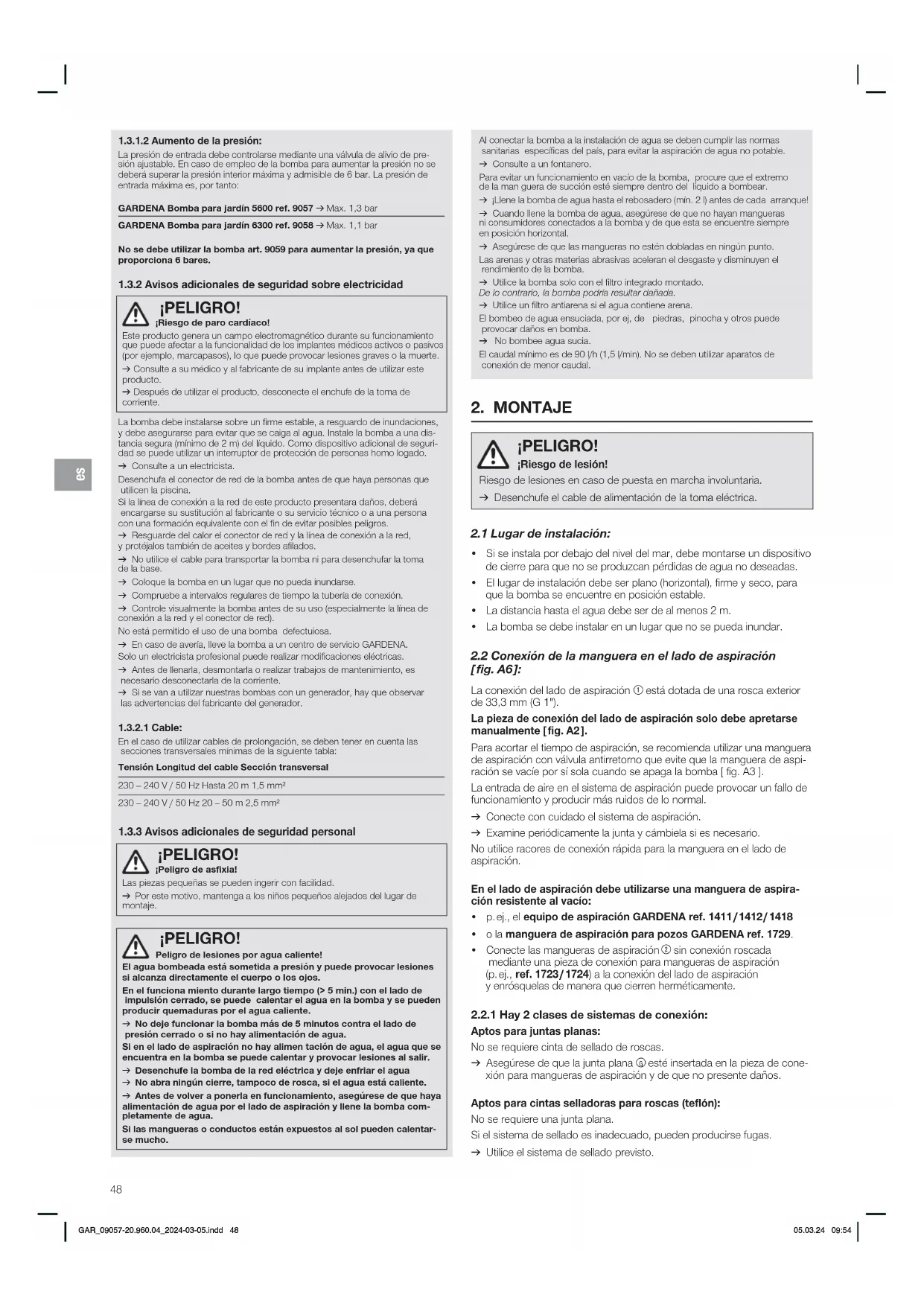

1.3.1.2 Aumento de la presión:

La presión de entrada debe controlarse mediante una válvula de alivio de presión ajustable. En caso de empleo de la bomba para aumentar la presión no se deberá superar la presión interior máxima y admisible de 6 bar. La presión de entrada máxima es, por tanto:

GARDENA Bomba para Jardín 5600 ref. 9057 → Max. 1,3 bar

GARDENA Bomba para Jardín 6300 ref. 9058 → Max. 1,1 bar

No se debe utilizar la bomba art. 9059 para aumentar la presión, ya que proporciona 6 bares.

1.3.2 Avisos adicionales de seguridad sobre electricidad

¡PELIGRO!

¡Riesgo de paro cardíaco!

Este producto genera un campo electromagnético durante su funcionamiento que puede afectar a la funcionalidad de los implantes médicos activos o pasivos (por ejemplo, marcapasos), lo que puede provocar lesiones graves o la muerte. → Consulte a su médico y al fabricante de su implante antes de utilizar este producto.

→ Después de utilizar el producto, desconecte el enchufe de la toma de comiente.

La bomba debe instalarse sobre un firme estable, a resguardo de inundaciones, y debe asegurarse para evitar que se caiga al agua. Instale la bomba a una distancia segura (minimo de 2 m) del líquido. Como dispositivo adicional de seguridad se puede utilizar un interruptor de protección de personas homo logado.

→ Consulte a un electricista.
Desenchufa el conector de red de la bomba antes de que haya personas que utilicen la piscina.
Si la línea de conexión a la red de este producto presentara daños, deberá encargarse su sustitución al fabricante o su servicio técnico o a una persona con una formación equivalente con el fin de evitar posibles peligros.
→ Resguarde del calor el conector de red y la línea de conexión a la red, y protéjalos también de aceites y bordes afilados.
→ No utilice el cable para transportar la bomba ni para desenchular la toma de la base.
→ Coloque la bomba en un lugar que no pueda inundarse.
→ Compruebe a intervalos regulares de tiempo la tubería de conexión.
→ Controle visualmente la bomba antes de su uso (especialmente la línea de conexión a la red y el conector de red).
No está permitido el uso de una bomba defectuiosa.
→ En caso de avería, lleve la bomba a un centro de servicio GARDENA. Solo un electricista profesional puede realizar modificaciones eléctricas.
→ Antes de llenarla, desmontarla o realizar trabajos de mantenimiento, es necesario desconectarla de la corriente.
→ Si se van a utilizar nuestras bombas con un generador, hay que observar las advertencias del fabricante del generador.

1.3.2.1 Cable:

En el caso de utilizar cables de prolongación, se deben tener en cuenta las secciones transversales mínimas de la siguiente tabla:

Tensión Longitud del cable Sección transversal

230 - 240 V / 50 Hz Hasta 20 m 1,5 mm ^2

230 - 240 V / 50 Hz 20 - 50 m 2,5 mm²

1.3.3 Avisos adicionales de seguridad personal

¡PELIGRO!

¡Peligro de asfixia!

Las piezas pequeñas se pueden ingerir con facilidad.

→ Por este motivo, mantenga a los niños pequeños alejados del lugar de montaje.

¡PELIGRO!

Peligro de lesiones por agua caliente! El agua bombeada está sometida a presión y puede provocar lesiones si alcanza directamente el cuerpo o los ojos.

En el funciona miento durante largo tiempo (> 5 min.) con el lado de impulsión cerrado, se puede calentar el agua en la bomba y se pueden producir quemaduras por el agua caliente.

→ No deje funcionar la bomba más de 5 minutos contra el lado de presión cerrado o si no hay alimentación de agua.
Si en el lado de aspiración no hay allmen tación de agua, el agua que se encuentra en la bomba se puede calentar y provocar lesiones al salir.
→ Desenchufe la bomba de la red eléctrica y deje enfriar el agua
→ No abra ningún cierre, tampoco de rosca, si el agua está callente.
→ Antes de volver a ponerla en funcionamiento, asegúrese de que haya alimentación de agua por el lado de aspiración y llene la bomba completamente de agua.
Si las mangueras o conductos están expuestos al sol pueden calentar-se mucho.

Al conectar la bomba a la instalación de agua se deben cumplir las normas sanitarias específicas del país, para evitar la aspiración de agua no potable.

→ Consulte a un fontanero.
Para evitar un funcionamiento en vacío de la bomba, procure que el extremo de la man guera de succión esté siempre dentro del líquido a bombear.
→ ¡Llene la bomba de agua hasta el rebosadero (min. 2 l) antes de cada arranque!
→ Cuando llene la bomba de agua, asegúrese de que no hayan mangueras ni consumidores conectados a la bomba y de que esta se encuentre siempre en posición horizontal.
→ Asegúrese de que las mangueras no estén dobladas en ningún punto.
Las arenas y otras materias abrasivas aceleran el desgaste y disminuyen el rendimiento de la bomba.
→ Utilice la bomba solo con el filtro integrado montado. De lo contrario, la bomba podría resultar dañada.
→ Utilice un filtro antiarena si el agua contiene arena.
El bombeo de agua ensuciada, por ej, de piedras, pinocha y otros puede provocar daños en bomba.
→ No bombee agua sucia.
El caudal mínimo es de 90 l/h (1,5 l/min). No se deben utilizar aparatos de conexión de menor caudal.

2. MONTAJE

¡PELIGRO!

¡Riesgo de lesión!

Riesgo de lesiones en caso de puesta en marcha involuntaria.

→ Desenchufe el cable de alimentación de la toma eléctrica.

2.1 Lugar de instalación:

• Si se instala por debajo del nivel del mar, debe montarse un dispositivo de cierre para que no se produzcan pérdidas de agua no deseadas.
• El lugar de instalación debe ser plano (horizontal), firme y seco, para que la bomba se encuentre en posición estable.
• La distancia hasta el agua debe ser de al menos 2 m.
• La bomba se debe instalar en un lugar que no se pueda inundar.

2.2 Conexión de la manguera en el lado de aspiración [fig. A6]:

La conexión del lado de aspiración ① está dotada de una rosca exterior de 33,3 mm (G 1").

La pieza de conexión del lado de aspiración solo debe apretarse manualmente [fig. A2].

Para acortar el tiempo de aspiración, se recomienda utilizar una manguera de aspiración con válvula antirretorno que evile que la manguera de aspiración se vacie por sí sola cuando se apaga la bomba [ fig. A3 ].

La entrada de aire en el sistema de aspiración puede provocar un fallo de funcionamiento y producir más ruidos de lo normal.

→ Conecte con cuidado el sistema de aspiración.
→ Examine periódicamente la junta y cámbiela si es necesario.
No utilice racores de conexión rápida para la manguera en el lado de aspiración.

En el lado de aspiración debe utilizarse una manguera de aspiración resistente al vacío:

• p. ej., el equipo de aspiración GARDENA ref. 1411/1412/1418
- o la manguera de aspiración para pozos GARDENA ref. 1729.
- Conecte las mangueras de aspiración ② sin conexión roscada mediante una pieza de conexión para mangueras de aspiración (p. ej., ref. 1723/1724) a la conexión del lado de aspiración y enrósquelas de manera que cierren herméticamente.

2.2.1 Hay 2 clases de sistemas de conexión:

Aptos para juntas planas:

No se requiere cinta de sellado de roscas.

→ Asegúrese de que la junta plana Ⓐ esté insertada en la pieza de conexión para mangueras de aspiración y de que no presente daños.

Aptos para cintas selladoras para roscas (teflón):

No se requiere una junta plana.

Si el sistema de sellado es inadecuado, pueden producirse fugas.
→ Utilice el sistema de sellado previsto.

1. Asegúrese de que la junta plana ⑥ esté insertada en la pieza de conexión para mangueras de aspiración.
2. Enrosque herméticamente la manguera de aspiración resistente al vacío ② a la conexión del lado de aspiración ①. Para ello, debe acoplarse la pieza de conexión en posición recta [ fig. A1 ].
3. Coloque la manguera de aspiración ② en línea recta sin que se tuerza.
4. Para alturas de aspiración superiores a 3 m: Sujete de algún modo la manguera de aspiración ② (por ejemplo, fijela a un poste de madera). De este modo, la bomba no tendrá que soportar el peso de la manguera de aspiración.

2.3 Conexión de la manguera en el lado de presión [fig. A7]:

A fin de garantizar una buena ventilación, la manguera de presión debe conectarse tras el llenado de la bomba (consulte el apartado 3.1.3 Puesta en marcha de la bomba).

La conexión del lado de presión ③ está dotada de una rosca exterior de 33,3 mm (G 1").

La pieza de conexión del lado de presión solo se debe apretar con la mano.

Para aprovechar de forma óptima el rendimiento de bombeo de la bomba, deben conectarse mangueras de 19 mm (3/4") en combinación con:

• p.ej., el Set de conexión para bombas GARDENA ref. 1752
• o mangueras de 25 mm (1") con el Acoplamiento rápido con rosca hembra GARDENA ref. 7109/Conector rápido ref. 7103.

Hay 2 conectores en el lado de presión. Un conector horizontal (que puede girar 180°) y otro vertical. El conector que no vaya a utilizarse debe cerrarse con el tapón de cierre ^59 .

Sujete o fije la manguera de presión en posición vertical para evitar que se doble en la salida vertical de la bomba.

Coloque la manguera de manera que quede plana en el suelo, y evite que se levante formando bucles o que se enrolle. Para que salga el aire, lo mejor es que la manguera de presión esté totalmente extendida y que, vista desde la bomba, discurra en sentido ascendente.

1. Conecte la manguera de presión ④ con el conector del lado de presión ③.
2. Enrosque el tapón de cierre ③a en el conector que no vaya a utilizar en el lado de presión.

2.3.1 Conexión de la manguera de presión mediante el sistema de conexión rápida GARDENA:

Mediante el sistema de conexión GARDENA se pueden conectar mangueras de 19 mm (3/4"), 16 mm (5/8") y 13 mm (1/2").

Diámetro de la manguera Conexión de la bomba

13 mm (1/2") Set de conectores para bombas GARDENA Ref. 1750
16 mm (5/8") Adaptador para grifo GARDENA	Ref. 18202
Conector de manguera GARDENA	Ref. 18216

19 mm (3/4") Set de conectores para bombas GARDENA Ref. 1752

2.3.2 Conexión en paralelo de más de 2 mangueras de presión:

Si se quieren conectar en paralelo más de 2 mangueras de presión, se recomienda el uso de:

• p. ej.; el Distribuidor de riego doble o de 4 vías GARDENA ref. 8193/8194

- o el Adaptador para grifo doble GARDENA ref. 940

Ambos pueden enroscarse directamente en el lado de presión ③.

2.4 Ref. 9058/9059:

Conexión de un sensor de humedad (opcional) [ fig. A8 ]:

Además del control basado en horarios (consulte el Manual de instrucciones de la pantalla Bluetooth®) existe la posibilidad de programar el riego teniendo en cuenta la humedad del suelo.

Si la humedad del suelo es suficiente, no se realiza el riego programado.

1. Coloque el sensor de humedad en la zona de riego.
2. Abra la cubierta protectora Ⓓ.
3. Enchufe el conector del sensor en la conexión del sensor ⑦ de la bomba.

3. MANEJO

¡PELIGRO! ¡Riesgo de lesión

Riesgo de lesiones en caso de puesta en marcha involuntaria.

→ Desenchufe el cable de alimentación de la toma eléctrica.

3.1 Arranque/parada de la bomba [fig. O1/O2]:

¡PRECAUCIÓN!

¡Funcionamiento en seco de la bomba!

Asegúrese de que la bomba esté llena de agua hasta el rebosadero (mín. 2 l) antes de cada puesta en marcha.

Manejo mediante la aplicación Bluetooth® GARDENA:

La bomba de superficie Bluetooth® GARDENA se puede controlar en todo momento a través de la aplicación gratuita GARDENA Bluetooth® App.

Se puede descargar desde el Apple App Store o el Google Play Store.

→ Consulte el manual de instrucciones adjunto de la pantalla Bluetooth® GARDENA.

Manejo mediante la pantalla de la bomba:

→ Consulte el manual de instrucciones adjunto de la pantalla Bluetooth® GARDENA.

3.1.3 Puesta en marcha de la bomba:

1. Retire la manguera de presión (Salida). De este modo, la bomba estará mejor ventilada durante el llenado.
2. Desenrosque manualmente el cierre de rosca ⑤ de la boca de llenado ⑥.
3. Retire el filtro. De esta manera, se ve mejor el nivel de agua al llenar la bomba.

4. Añade lentamente al menos 2 l de agua por la boca de llenado ⑥ hasta que se haya alcanzado un nivel estable de agua a la altura de la conexión del lado de aspiración [fig. A4]. El proceso de llenado puede durar hasta 2 minutos.

5. Si se utiliza una válvula antirretorno: Llene la manguera de aspiración con agua. Esto acelera el proceso de aspiración.

6. Vacíe el agua restante de la manguera de presión ④ antes de conectarla. Así el aire podrá salir durante el proceso de aspiración.

7. Después de llenar la bomba: Conecte la manguera de presión (Salida) a la bomba.

8. Vuelva a insertar el filtro.

9. Cierre el cierre de rosca ⑤ en la boca de llenado ⑥ enroscándolo hasta el tope con la mano (no utilice tenazas).

10. Abra las válvulas de cierre que pueda haber en la línea de presión (aparatos de conexión, conector stop, etc.). Todos los consumidores deben estar abiertos al máximo.

11. Enchufe el conector del cable de alimentación a una toma eléctrica. Ref. 9058/9059: Consulte el Manual de instrucciones de la pantallaBluetooth ^® .

12. Para alturas de aspiración elevadas: Levante y sujete la manguera de presión ④ al menos a 1,8 m por encima de la bomba durante el proceso de aspiración.

13. Ref. 9057: Pulse el interruptor de encendido / apagado ⑦ para ponerlo en la posición ON. El interruptor de encendido / apagado se ilumina. Ref. 9058/9059: Consulte el Manual de instrucciones de la pantallaBluetooth ^® .

La bomba se pone en marcha y bombea el agua tras el proceso de aspiración.

El proceso de aspiración puede durar hasta 5 minutos.

Ref. 9057:

Si la bomba sigue sin bombear agua al cabo de 5 minutos:

1. Pulse el interruptor de encendido / apagado ⑦ para ponerlo en la posiciónOFF. La bomba se detiene.
2. Deje que la bomba se enfríe.
3. Consulte la 6.4 Tabla de solución de averías para buscar las posiblescausas.
4. Vuelva a poner en marcha la bomba (consulte 3.1.3 Puesta en marcha de la bomba).

3.1.4 Parada de la bomba:

→ Ref. 9057: Pulse el interruptor de encendido / apagado ⑦ para ponerlo en la posición OFF.
La bomba se detiene y el interruptor de encendido/apagado se apaga.
→ Ref. 9058/9059: Consulte el Manual de instrucciones de la pantallaBluetooth®.

Si la bomba sigue sin bombear agua al cabo de 5 minutos:

→ Consulte el Manual de instrucciones de la pantalla Bluetooth®.

3.2 Solo para ref. 9058 / 9059: función de seguridad:

→ Consulte el Manual de instrucciones de la pantalla Bluetooth®.

3.3 Consejos para el bombeo:

3.3.1 Consejo general para la aspiración:

La altura máxima de autocebado indicada solo se alcanza si la bomba se ha llenado hasta rebosar a través de la boca de llenado y si la manguera de presión ④ se mantiene lo suficientemente elevada durante el proceso de aspiración, de manera que no pueda salir agua de la bomba a través de la manguera de presión ④. Llene la bomba antes de conectar las mangueras, el tubo fijo, etc., en el lado de presión de la bomba. Así se asegurará de poder llenar la bomba completamente de agua (2 l) (el aire puede salir).

Debe llenarse la bomba con 2 l de agua.

3.2.2 Funcionamiento silencioso:

La bomba funciona de forma silenciosa. Esta cualidad solo puede mantenerse con una instalación adecuada:

→ Elija una base poco propensa a las vibraciones (p. ej., no ponga la bomba sobre una chapa metálica o un depósito de plástico).

3.3.3 Valores máximos de caudal:

La bomba cuenta con una válvula de derivación que permite acortar los tiempos de aspiración. Si el extremo de la manguera está abierto y no hay ningún dispositivo conectado, o si el diámetro de la manguera es muy grande, es posible que la válvula no pueda cambiar del modo de aspiración al de bombeo debido a las condiciones de presión hidráulica. Esto puede provocar un mayor ruido de funcionamiento. Para aprovechar la plena capacidad de bombeo, puede cerrar la salida de agua con el motor en marcha durante aprox. 1 segundo (p. ej., doblando la manguera). De esta forma, la válvula puede ponerse en la posición correcta, lo que se oye como un clic. En aplicaciones estándar con dispositivos conectados, como una lanza o un aspersor, esto se produce de forma automática.

3.3.4 Montaje del prefiltro:

Si el prefiltro es demasiado largo, en lugar de montarlo en disposición vertical hacia abajo, también se puede poner en otra posición (p. ej., en horizontal).

4. MANTENIMIENTO

¡PELIGRO!

¡Riesgo de lesión!

Riesgo de lesiones en caso de puesta en marcha involuntaria.

→ Desenchufe el cable de alimentación de la toma eléctrica.

4.1 Limpieza de la bomba:

¡PELIGRO!

¡Riesgo de lesión!

Riesgo de lesiones y daños en el producto.

→ No limpie la máquina con agua ni con un chorro de agua (en particular, con agua a alta presión).
→ No use productos químicos con disolvente o gasolina para la limpieza. Algunos pueden destruir piezas de plástico importantes.

→ Limpie la carcasa de la bomba con un paño húmedo.

4.2 Enjuague de la bomba:

Si se ha bombeado agua clorada, es necesario enjuagar la bomba.

1. Bombee agua templada (máx. 35 °C), a la que puede añadir un detergente suave (p. ej., líquido lavavajillas), hasta que el agua bombeada salga clara.
2. Elimine los residuos de acuerdo con las directivas locales de eliminación de residuos.

5. ALMACENAMIENTO

5.1 Puesta fuera de servicio [fig. S1]:

¡PRECAUCIÓN!

¡La bomba resulta dañada en caso de helada!

→ Guarde la bomba en un lugar protegido contra las heladas.

El producto debe guardarse fuera del alcance de los niños.

1. Desenchufe el cable de alimentación de la toma eléctrica.
2. Cierre todas las válvulas de cierre de la línea de aspiración.
3. Abra las válvulas de cierre que pueda haber en la línea de presión (accesorios, conector stop, etc.). De este modo, se despresuriza la línea de presión.
4. Abra manualmente el cierre de rosca ⑤ de la boca de llenado ⑥ y el lapón de desagüe ⑧. De este modo, se vacía la bomba.
5. Incline la bomba en dirección al desagüe (aprox. 80°) para vaciarla por completo.
6. Desenrosque la manguera de aspiración y la manguera de presión.
7. Cierre el cierre de rosca ⑤ de la boca de llenado ⑥ y el tapón de desagüe ⑧ firmemente con la mano (no utilice tenazas).
8. Limpie la bomba (consulte 4. MANTENIMIENTO).
9. Guarde la bomba en un lugar seco, cerrado y protegido de las heladas.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO!

¡Riesgo de lesión!

Riesgo de lesiones en caso de puesta en marcha involuntaria.

→ Desenchufe el cable de alimentación de la toma eléctrica.

6.1 Soltar el rodete [fig. T1 / T2]:

Si el rodete se ha bloqueado a causa de la suciedad, es posible desbloquearlo.

1. Solo para ref. 9058 / 9059:
   Retire la cubierta protectora Ⓐ del sensor de humedad o desconecte el sensor de humedad conectado.
2. Desenrosque los 6 tornillos Ⓞa, Ⓡb y Ⓡc.
3. Retire las dos carcasas ⑩.
4. Quite el tapón de goma ⑪ del árbol del rodete⑫.

5. Gire hacia la derecha el eje del rodete ⑫ con un destornillador aislado. De este modo, se suelta el rodete bloqueado.

6. Repita el proceso invirtiendo el orden de los pasos para volver a montar el tapón de goma ⑪ y las dos carcasas ⑫. Asegúrese de asignar los tornillos ⑬, ⑭ y ⑮ a los orificios correspondientes, en función de su longitud.

7. Solo para ref. 9058 / 9059:

Vuelva a colocar la cubierta protectora® del sensor de humedad o vuelva a insertar el sensor de humedad.

6.2 Limpieza del filtro [ fig. T3 ]:

Si la bomba no se pone en marcha o se detiene súbitamente durante el funcionamiento, el filtro puede estar obstruido.

1. Cierre todas las válvulas de cierre que haya en el lado de aspiración.
2. Abra las válvulas de cierre que pueda haber en la línea de presión (aparatos de conexión, conector stop, etc.). De este modo, se despresuriza el lado de presión.
3. Desenrosque manualmente el cierre de rosca ⑤ de la boca de llenado ⑥.
4. Extraiga el filtro ⑬ de la boca de llenado ⑥ en posición vertical.
5. Sujete firmemente el recipiente portafiltro ⑭ y gire el filtro ⑬ hacia la izquierda para sacarlo del recipiente ⑭ (cierre de bayoneta).
6. Limpie el recipiente portafiltro ⑭ con agua corriente.
7. Limpie el filtro ⑬ con un cepillo suave, por ejemplo.
8. Efectúe este mismo procedimiento invirtiendo el orden de los pasos para volver a montar el filtro ⑲.

6.3 Solo para ref. 9058 / 9059:

Limpieza de la válvula antirretorno [ fig. T1 / T4 ]:

1. Solo para ref. 9058 / 9059: Retire la cubierta protectora @ del sensor de humedad o desconecte el sensor de humedad conectado.
2. Desenrosque los 6 tomillos 📄, 🌐 y 🍔 (consulte 6.1 Soltar el rodete).
3. Retire las dos carcasas ⑩.
4. Desenrosque el tapón ⑯ con una llave Allen (ancho: 10) girándolo hacia la izquierda.
5. Extraiga el sensor de caudal ⑯ del orificio del sensor ⑦.
6. Limpie el sensor de caudal ⑯ con agua corriente.
7. Limpie el orificio del sensor ② con un paño húmedo (sin productos de limpieza).
8. Compruebe si el sensor de caudal ⑯ puede moverse.
9. Vuelva a montar el sensor de caudal ⑯ efectuando este mismo procedimiento en orden inverso.
10. Vuelva a montar las dos carcasas ⑩ efectuando este mismo procedimiento en orden inverso.
11. Solo para ref. 9058/9059: Vuelva a colocar la cubierta protectora @ del sensor de humedad o vuelva a insertar el sensor de humedad.

6.4 Tabla de solución de averías:

Para ref. 9058 / 9059: Consulte también la explicación de la pantalla en el manual de instrucciones de la pantalla Bluetooth ^® .

Problema Causa posible Solución

La bomba funciona, pero no aspira	Defecto en la línea de aspiración [fig. A2].	→ Inspeccione la línea de aspiración para ver si presenta daños y séllela hermética-mente.
	La bomba aspira aire en un punto de conexión [ fig. A2 ].	→ Selle herméticamente las conexiones del lado de aspiración.
	No hay agua en la cisterna, el depósito de agua, el conducto de agua, etc.	→ Garantice la alimentación de agua en el lado de aspiración.
	La bomba no se ha llenado con agua [ fig. A4 ].	→ Llene la bomba (consulte 3.1.3 Puesta en marcha de la bomba).
	En el proceso de aspiración, sale agua por la manguera de presión.	1. Llene de nuevo la bomba.2. Sujete la manguera de presión.3. Vuelva a poner en marcha la bomba (consulte 3.1.3 Puesta en marcha de la bomba).
	Una unión estanca se consigue utilizando mangueras de aspiración GARDENA (consulte 8. ACCESORIOS/PIEZAS DE RECAMBIO).

Problema Causa posible Solución

La bomba funciona,pero no aspira	El cierre de rosca de la boca de llenado no es hermético [fig. A2].	→ Compruebe la junta (sustitú- yala en caso necesario) y cie- re el cierre de rosca firme- mente con la mano (no utilice tenazas).
	El aire no puede salir porque la línea de suministro está cerrada o quedan restos de agua en la manguera de presión.	→ Abra las válvulas de cierre que haya en la línea de sumi- nistro (p. ej., boquilla) o vacíe la manguera de presión.
	El aire no puede salir porque la manguera de presión está enrollada	1. Extienda la manguera de presión en línea recta en toda su longitud.2. Extienda la manguera desde la salida de la bomba hacia arriba.3. No doble la manguera de presión en la salida de la bomba.4. Abra todos los consumidores al máximo.
	No ha esperado los 5 minutos necesarios para la aspiración.	→ Espere 5 minutos hasta que la bomba empiece a bombear agua.
	El filtro de aspiración o la válvula antirretorno de la manguera de aspiración están obstruidos.	→ Limpie el filtro de aspiración o la válvula antirretorno.
	El extremo de la manguera de aspiración no está dentro del agua [fig. A5].	→ Sumerja el extremo de la manguera de aspiración a mayor profundidad.
	La altura de aspiración es demasiado elevada [fig. A5].	→ Reduzca la altura de aspira- ción.
	Para cualquier otro problema relacionado con la aspiración, se recomienda utilizar mangueras de aspiración GARDENA con válvula antirretorno (consulte 8. ACCESORIOS / PIEZAS DE RECAMBIO). Llene la bomba con agua antes de arrancar.
La bomba no se pone en marcha o se detiene de repente durante el funclo- namiento	El disyuntor térmico de segurl- dad ha desconectado la bomba por sobrecalentamiento.	→ Deje enfriar la bomba, vaciela y vuelva a llenarla.→ Tenga en cuenta que el limite máximo de temperatura del líquido es de 35 °C.
	La bomba no tiene corriente eléctrica.	→ Compruebe los fusibles y las conexiones eléctricas.
	Se ha disparado el interruptor diferencial RCD (corriente resi- dual).	→ Desenchufe el conector de la toma eléctrica y diríjase al servicio de atención al cliente de GARDENA.
	La bomba no está conectada. → Pulsc el interruptor de encendido/apagado para ponerio en la posición ON.
La bomba funciona, pero la potencia desclende bruscamente	El extremo de la manguera de aspiración no está dentro del agua [fig. A5].	→ Sumerja el extremo de la manguera de aspiración a mayor profundidad.
	El filtro de aspiración o la válvula antirretorno de la man- guera de aspiración están obstruidos.	→ Limple el filtro de aspiración o la válvula antirretorno.
	No hay agua en la cisterna, el depósito de agua, el conducto de agua, etc.	→ Garantice la alimentación de agua en el lado de aspiración.
	La línea de aspiración no es hermética [fig. A2].	→ Soluzione la falta de herme- ticidad.
	El impulsor está obstruido. → Desbloquee el rodete.
	La manguera de presión está doblada.	→ Coloque la manguera de presión de manera que no se doble, sin doblarla tampoco en la salida de la bomba.
El cierre de rosca del filtro no puede abrirse a mano	La rosca está sucia. → Utilice unos alicates de pico de loro para abrirlo.→ Limple la rosca del filtro y de la bomba.

NOTA:

Las reparaciones solo las deben llevar a cabo los departamentos de servicio de GARDENA o distribuidores especializados autorizados por GARDENA.

→ Para cualquier otro problema de funcionamiento, póngase en contacto con el departamento de servicio de GARDENA.

7. DATOS TÉCNICOS

Bomba de superficie		Unidad Valor (ref. 9057)	Valor (ref. 9058)	Valor (ref. 9059)
Potencia nominal W 900 1050 1300
Tensión de red V (CA) 230 230 230
Frecuencia de red Hz 50 50 50
Caudal máx. l/h 5600 6300 6500
Presión máx./Altura de Impulsión máx.	bar/m	4,747	4,949	6,060
Altura máx. de aspiración de autocebado	m 8 8 8
Presión interna admissible (lado de suministro)	bares	6 6 6
Cable de alimentación	m	1,5(H07RN-F)	1,5(H07RN-F)	1,5(H07RN-F)
Peso sin cable (aprox.)	kg 10 10,7		11,8
Nivel de presión acústica L_pA
Distancia:	1 m	58	59	60
	5 m dB	45	45	46
	10 m	38	39	40
Nivel de potencia sonora L_wA^1) :medida/garantizadaInseguridad k_wA	dB (A)	67/692,67	68/702,29	68/712,78
Temperatura máx. del líquido °C 35 35 35

Método de medición: ^1 RL 2000/14/EU

8. ACCESORIOS/PIEZAS DE RECAMBIO

Mangueras de aspiración GARDENA	A prueba de doblado y vacío, disponible como género al metro, ref. 1720/1721 (19 mm (3/4"), 25 mm (1") sin griferías de conexión; o longitud fija, ref. 1411/1418 con griferías de conexión.
Accesorios para manguera de aspiración GARDENA	Para la conexión en el lado de aspiración. Ref. 1723/1724
Set de conectores para bombas GARDENA	Para la conexión en el lado de suministro.	Ref. 1750/1752
Filtro de aspiración con válvula antirretorno GARDENA	Para dotar las mangueras de aspiración vendidas por metros con una válvula anti-retorno.	Ref. 1726/1727/1728
Filtro antiarena para bombas GARDENA	Recomendado para el bombeo de agua con arena.	Ref. 1730/1731
Manguera de aspiración para pozos GARDENA	Para conectar la bomba a pozos o redes de tuberias con una unión hermética. Longitud 0,5 m, con rosca hembra de 33,3 mm (G1) en ambos extremos.	Ref. 1729
Sistema de aspiración flotante GARDENA	Para una succión sin suciedad bajo la superficie del agua.	Ref. 1417
Conector rápido GARDENA	Para la conexión del lado de presión de mangueras de presión de 1".	Ref. 7109/7103
Sensor de humedad GARDENA	Para adaptar el riego a la humedad del suelo.	Ref. 1188/1867
Cable alargador GARDENA (longitud: 10 metros)	Para alargar el cable del sensor hasta una longitud máxima de 105 metros.	Ref. 1868

9. GARANTÍA/SERVICIO

9.1 Registro del producto:

Registre su producto en gardena.com/registration.

9.2 Servicio:

Puede encontrar la información de contacto actualizada de nuestro servicio en la contraportada y en línea:

• España:
  https://www.gardena.com/es/asistencia/ayuda/contacto/
• Otros países:
  https://www.gardena.com/int/support/advice/contact/

10. ELIMINACIÓN DEL PRODUCTO

10.1 Eliminación de la bomba:

(según la Directiva 2012/19/UE)

El producto no se puede desechar junto con la basura doméstica normal. Se debe desechar conforme a la normativa medioambiental local.

IMPORTANTE:

→ Elimine el producto a través o por medio del centro de reciclaje de su municipio.

pt Bomba de jardim 5600 Silent+/6300 SilentComfort/6500 SilentComfort

1.3.1.1 Líquidos a ser bombeados:

Curva característica de la bomba

Características de performance

HIFRISNIACIONES,CE 54.

46 CH VALLE NORTE 857 PISO 4

-UECHUBARÁ SANTIACO, CHILE

(1) 2023年1月1日

10.38: 1,5012

cunbdo@cu.c

China

Husama (Shanghai)

Umpqua (2019)

Management Co., Ltd

1. Bena Sautra 5

Edificio, Longa Central

China Tong De Hong

2013

phone: 57;11 703 96 207

157(1)7189:22

[e-mail]

www.joyama.com.co

Costa Rice

Costa Rica

EHTUA CESA MA

Santiago De Los Caballeros
