MANUAL DE USUARIO 30004 Jet GARDENA

ES Bomba para jardín

Traducción de las instrucciones de empleo originales. Los niños a partir de los 8 años y en adelante así como personas con discapacidad física, sensoria omental, o bien con falta de experiencia y conocimientos sólo pueden usar el producto bajo la supervisión de una per- sona responsable, o si son instruidas en cuanto al empleo seguro del producto y comprenden los posibles peligros resultantes. Los niños deberán ser vigilados para asegurarse de que no pueden jugar con el producto. Los niños sólo pue- den limpiar o mantener el producto bajo vigilancia de una persona responsable. El uso de este producto está indicado para jóvenes mayores de 16 años. Nunca utilice el producto si usted está cansado o enfermo, ha tomado alcohol, drogas o medicinas. Uso adecuado: La Bomba para jardín GARDENA está concebida para bombear agua subterránea y agua de lluvia, agua corriente y agua clorada en jardines particulares domésticos y de aficionados. Líquidos que se pueden bombear: La bomba para jardín GARDENA solo debe utilizarse para el bombeo de agua. En caso de empleo de la bomba para aumentar la presión no se deberá superar la presión interior máxima y admisible de 6bar (del lado de la presión). Para ello se ha de sumar la presión de salida a la presión de la bomba. – Ejemplo: presión en el grifo = 2,5 bares Presión máx. de la bomba para jardín ref. 9010 = 3,5 bares, presión total = 6,0 bares. El producto no se ha concebido para un funcionamiento de larga duración (circulación continua). ¡PELIGRO! ¡Lesiones corporales! v No está permitido el uso de la bomba en aguas salinas, aguas sucias, líquidos corrosivos, fácilmente inflamables oexplosivos (p. ej., gasolina, petróleo, nitrodiluyentes), aceites, fuel y productosalimenticios. ¡IMPORTANTE! Lea las instrucciones de uso y guárdelas a mano para su consulta posterior. Explicación de los símbolos en el producto: Lea las instrucciones de empleo. Avisos generales de seguridad Seguridad eléctrica ¡PELIGRO! ¡Descarga eléctrica! Riesgo de lesión por corriente eléctrica. v El producto se debe alimentar a través de un dispositivo de corriente residual (RCD) con una corriente nominal residual de funcionamiento no superior a 30 mA.

¡PELIGRO! ¡Riesgo de lesión! Riesgo de lesión por corriente eléctrica. v Desconecte el producto de la red eléctrica antes de realizar trabajos de mantenimiento o de sustituir componentes. La toma de corriente debe encontrarse dentro de su campo visual. Funcionamiento seguro La temperatura del agua no debe superar los 35 °C. Si se encuentran personas en el agua, no debe utilizarse la bomba. La presencia de suciedad en el líquido puede deberse a una fuga de lubricante. Interruptor diferencial Disyuntor térmico de seguridad: En caso de sobrecarga, el disyuntor térmico integrado para proteger el motor desconecta la bomba. Cuando el motor se ha enfriado suficientemente, la bomba vuelve aestar lista para el funcionamiento. Avisos adicionales de seguridad Seguridad eléctrica ¡PELIGRO! ¡Parada cardiaca! Este producto genera un campo electromagnético durante el funciona- miento. Este campo puede influir, bajo determinadas circunstancias, en el modo de funcionamiento de implantes médicos activos o pasivos. Con el fin de evitar el riesgo de situaciones que pudieran conllevar lesiones graves o incluso mortales, las personas que lleven un implante médico deberán consultar al médico y fabricante del implante antes de usar este producto. Cable En el caso de utilizar cables de prolongación, se deben tener en cuenta las secciones transversales mínimas de la siguiente tabla: Tensión Longitud del cable Sección transversal 230 – 240 V / 50 Hz Hasta 20 m 1,5 mm

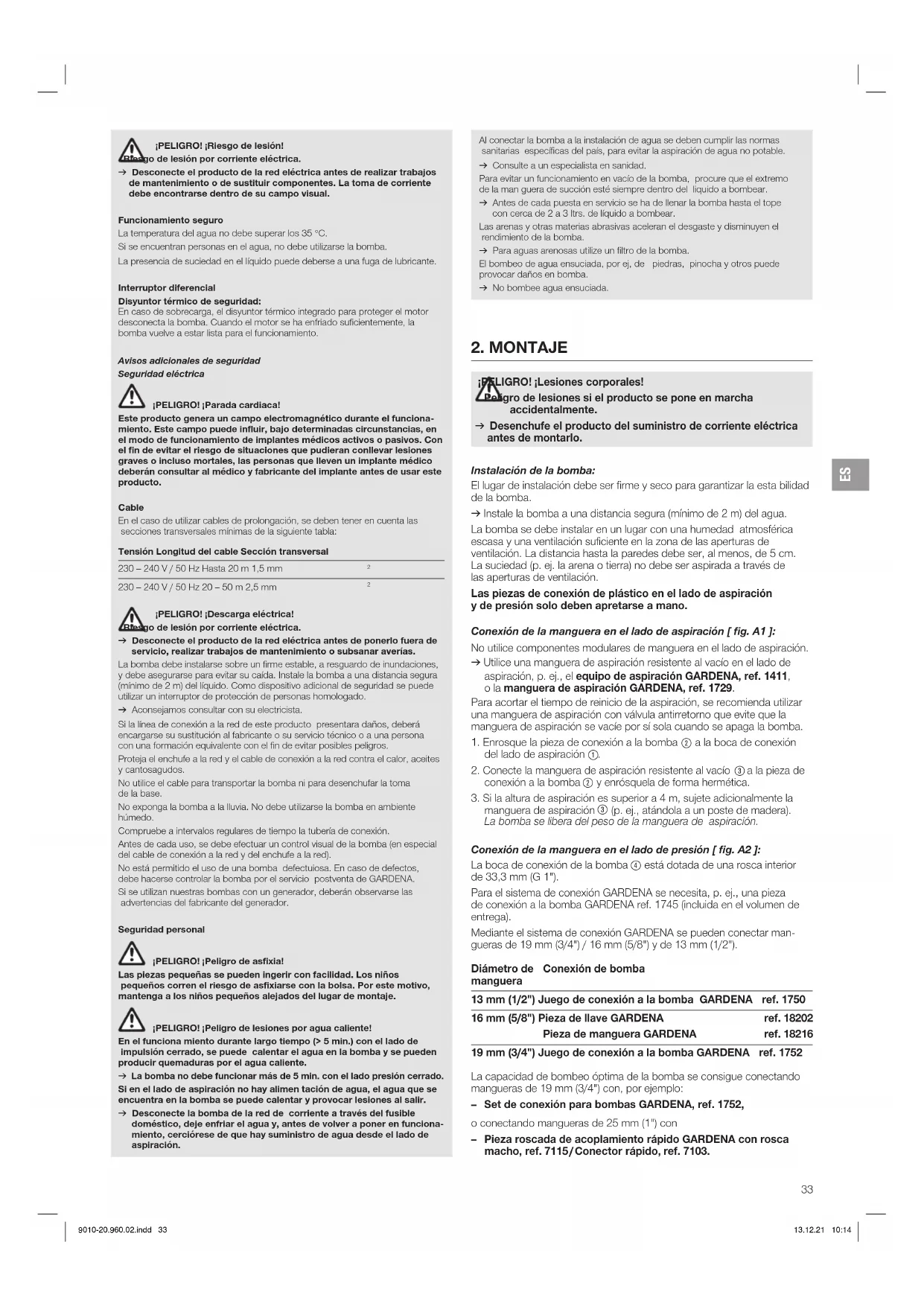

¡PELIGRO! ¡Descarga eléctrica! Riesgo de lesión por corriente eléctrica. v Desconecte el producto de la red eléctrica antes de ponerlo fuera de servicio, realizar trabajos de mantenimiento o subsanar averías. La bomba debe instalarse sobre un firme estable, a resguardo de inundaciones, y debe asegurarse para evitar su caída. Instale la bomba a una distancia segura (mínimo de 2 m) del líquido. Como dispositivo adicional de seguridad se puede utilizar un interruptor de protección de personas homologado. v Aconsejamos consultar con su electricista. Si la línea de conexión a la red de este producto presentara daños, deberá encargarse su sustitución alfabricante o su servicio técnico o a una persona con una formación equivalente con el fin de evitar posibles peligros. Proteja el enchufe a la red y el cable de conexión a la red contra el calor, aceites y cantos agudos. No utilice el cable para transportar la bomba ni para desenchufar la toma de la base. No exponga la bomba a la lluvia. No debe utilizarse la bomba en ambiente húmedo. Compruebe a intervalos regulares de tiempo la tubería de conexión. Antes de cada uso, se debe efectuar un control visual de la bomba (en especial del cable de conexión a la red y del enchufe a la red). No está permitido el uso de una bomba defectuiosa. En caso de defectos, debe hacerse controlar la bomba por el servicio postventa de GARDENA. Si se utilizan nuestras bombas con un generador, deberán observarse las advertencias del fabricante del generador. Seguridad personal ¡PELIGRO! ¡Peligro de asfixia! Las piezas pequeñas se pueden ingerir con facilidad. Los niños pequeños corren el riesgo de asfixiarse con la bolsa. Por este motivo, mantenga a los niños pequeños alejados del lugar de montaje. ¡PELIGRO! ¡Peligro de lesiones por agua caliente! En el funciona miento durante largo tiempo (> 5 min.) con el lado de impulsión cerrado, se puede calentar el agua en la bomba y se pueden producir quemaduras por el agua caliente. v La bomba no debe funcionar más de 5 min. con el lado presión cerrado. Si en el lado de aspiración no hay alimen tación de agua, el agua que se encuentra en la bomba se puede calentar y provocar lesiones al salir. v Desconecte la bomba de la red de corriente a través del fusible doméstico, deje enfriar el agua y, antes de volver a poner en funciona- miento, cerciórese de que hay suministro de agua desde el lado de aspiración. Al conectar la bomba a la instalación de agua se deben cumplir las normas sanitarias específicas del país, para evitar la aspiración de agua no potable. v Consulte a un especialista en sanidad. Para evitar un funcionamiento en vacío de la bomba, procure que el extremo de la man guera de succión esté siempre dentro del liquido a bombear. v Antes de cada puesta en servicio se ha de llenar la bomba hasta el tope con cerca de 2a 3 ltrs. de líquido a bombear. Las arenas y otras materias abrasivas aceleran el desgaste y disminuyen el rendimiento de la bomba. v Para aguas arenosas utilize un filtro de la bomba. El bombeo de agua ensuciada, por ej, de piedras, pinocha y otros puede provocar daños en bomba. v No bombee agua ensuciada.

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de montarlo. Instalación de la bomba: El lugar de instalación debe ser firme y seco para garantizar la esta bilidad de la bomba. v Instale la bomba a una distancia segura (mínimo de 2 m) del agua. La bomba se debe instalar en un lugar con una humedad atmosférica escasa y una ventilación suficiente en la zona de las aperturas de ventilación. La distancia hasta la paredes debe ser, al menos, de 5 cm. La suciedad (p. ej. la arena o tierra) no debe ser aspirada a través de las aperturas de ventilación. Las piezas de conexión de plástico en el lado de aspiración y de presión solo deben apretarse a mano. Conexión de la manguera en el lado de aspiración [ fig. A1 ]: No utilice componentes modulares de manguera en el lado de aspiración. v Utilice una manguera de aspiración resistente al vacío en el lado de aspiración, p. ej., el equipo de aspiración GARDENA, ref. 1411, o la manguera de aspiración GARDENA, ref. 1729. Para acortar el tiempo de reinicio de la aspiración, se recomienda utilizar una manguera de aspiración con válvula antirretorno que evite que la manguera de aspiración se vacíe por sí sola cuando se apaga la bomba.

1. Enrosque la pieza de conexión a la bomba

a la boca de conexión del lado de aspiración

2. Conecte la manguera de aspiración resistente al vacío

a la pieza de conexión a la bomba

y enrósquela de forma hermética.

3. Si la altura de aspiración es superior a 4 m, sujete adicionalmente la

manguera de aspiración

(p. ej., atándola a un poste de madera). La bomba se libera del peso de la manguera de aspiración. Conexión de la manguera en el lado de presión [ fig. A2 ]: La boca de conexión de la bomba

está dotada de una rosca interior de 33,3 mm (G 1"). Para el sistema de conexión GARDENA se necesita, p. ej., una pieza de conexión a la bomba GARDENA ref. 1745 (incluida en el volumen de entrega). Mediante el sistema de conexión GARDENA se pueden conectar man- gueras de 19 mm (3/4") / 16 mm (5/8") y de 13 mm (1/2"). Diámetro de manguera Conexión de bomba 13 mm (1/2") Juego de conexión a la bomba GARDENA ref. 1750 16 mm (5/8") Pieza de llave GARDENA Pieza de manguera GARDENA ref. 18202 ref. 18216 19 mm (3/4") Juego de conexión a la bomba GARDENA ref. 1752 La capacidad de bombeo óptima de la bomba se consigue conectando mangueras de 19 mm (3/4") con, por ejemplo: – Set de conexión para bombas GARDENA, ref. 1752, o conectando mangueras de 25 mm (1") con – Pieza roscada de acoplamiento rápido GARDENA con rosca macho, ref. 7115 / Conector rápido, ref. 7103. 9010-20.960.02.indd 339010-20.960.02.indd 33 13.12.21 10:1413.12.21 10:14ES

1. Solo para el ref. 9014: aplique cinta aislante

a la rosca macho de la pieza de conexión a la bomba.

2. Enrosque la pieza de conexión a la bomba

a la boca de conexión del lado de presión

3. Conecte la manguera de presión

con la pieza de conexión a la bomba

Si conecta más de una manguera / accesorio simultáneamente, se recomienda el uso de – Distribuidor de 2 vías o 4 vías GARDENA, ref. 8193 / 8194, Distribuidor doble GARDENA, ref. 940 que pueden enroscarse directamente a la pieza de conexión a la bomba

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desconecte el producto del suministro de corriente eléctrica antes de conectarlo, ajustarlo o transportarlo. Bombeo de agua [ fig. O1 / O2 ]: ¡ATENCIÓN! Funcionamiento en seco de la bomba! v Llene la bomba de agua hasta el rebosadero (de 2 a 5 l aproxi- madamente) antes de cada puesta en marcha.

1. Abra el cierre de rosca

del orificio de llenado

desenroscándolo manualmente.

2. Llene agua por el orificio de llenado

hasta el rebosadero (de 2 a 5 l, aproximadamente).

3. Cierre el cierre de rosca

del orificio de llenado

enroscándolo manualmente (no utilice tenazas).

4. Abra las válvulas de cierre que pueda haber en la línea de impulsión

(elementos de conexión, dispositivos para detener el agua, etc.).

5. Vacíe el agua restante de la manguera de presión

para que pueda salir el aire durante la aspiración.

6. Conecte la bomba al suministro de corriente eléctrica.

7. Levante y sostenga verticalmente la manguera de presión

a al menos 1 m por encima de la bomba, pulse el interruptor de encendido / apagado

y espere hasta que la bomba se haya cebado. v Si la bomba no bombea agua transcurridos aprox. 5 minutos, desconecte la bomba (pulse el interruptor de encendido / apagado

) (consulte 6. SOLUCIÓN DE AVERÍAS). La altura máxima de autocebado indicada de 7 m solo se alcanza si la bomba se ha llenado

hasta rebosar a través del orificio de llenado y si la manguera de presión

se mantiene lo suficientemente elevada durante el proceso de autocebado, de modo que no pueda salir agua de la bomba a través de la manguera de presión

Formación de óxido: la carcasa de la bomba ref. 9014 es de hierro fun- dido. Es normal que se oxide al entrar en contacto con el agua. Esto no daña la bomba y no entra dentro de la garantía. Por lo tanto, es posible que tras la conexión salga algo de agua con óxido.

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de someterlo a trabajos de mantenimiento. Enjuague de la bomba: Si se ha bombeado agua clorada, es necesario enjuagar la bomba.

1. Bombee agua templada (máx. 35 °C), a la que puede añadir un deter-

gente suave (p. ej., líquido lavavajillas), hasta que el agua bombeada salga clara.

2. Elimine los restos siguiendo las pautas de la ley de eliminación de

Puesta fuera de servicio [ fig. S1 ]: ¡La bomba no está protegida contra las heladas! El producto se deberá guardar fuera del alcance de los niños.

1. Desenchufe la bomba del suministro de corriente eléctrica.

2. Cierre todos los dispositivos de cierre que haya en el lado de

3. Abra todos los reguladores de presión.

El lado de presión se despresuriza.

4. Abra el cierre de rosca

del orificio de llenado

y el tapón de desagüe

5. Guarde la bomba en un lugar seco, cerrado y a prueba de heladas.

Cómo eliminar el producto usado: (según normativa Directiva 2012/19/UE) El producto no deberá eliminarse con la basura doméstica normal. Se deberá eliminar según las normativas medioambien- tales vigentes locales. ¡IMPORTANTE! v Elimine el producto a través o por medio del puesto recolector de reciclaje del municipio respectivo.

6. SOLUCIÓN DE AVERÍAS

¡PELIGRO! ¡Lesiones corporales! Peligro de lesiones si el producto se pone en marcha accidentalmente. v Desenchufe el producto del suministro de corriente eléctrica antes de solucionar problemas. Soltar el rodete [ fig. T1 ]: Un rodete atascada debido a la suciedad puede soltarse. v Gire el eje del rodete

con un destornillador. De tal manera, el rodete se desbloqueará. Problema Posible causa Solución La bomba funciona pero no extrae Defecto en el conducto de succión. v Inspeccione la línea de aspiración para ver si presenta daños y séllela herméticamente. La bomba no se ha llenado con agua. v Llene la bomba (consulte 3. MANEJO). El líquido a bombear se escapa por la manguera conectada lado presión durante el proceso de extracción. v 1. Vuelva a llenar la bomba (consulte 3. MANEJO).

2. Al volver a poner en mar-

cha la bomba, levante ysostenga verticalmente la manguera de presión aaprox. 1 m por encima de la bomba hasta que esta se haya cebado. Una unión estanca se consigue utilizando mangueras de succión GARDENA, (consulte 8. ACCESORIOS). La tapa del manguito no es estanca. v Compruebe la junta (susti- túyala en caso necesario) yapriete el cierre de rosca (no utilice tenazas). El aire no puede evacuarse ya que el lado presión está cerrado o hay agua restante en el tubo de presión. v Abra las válvulas de cierre que haya en la línea de impulsión (p. ej., boquilla) ovacíe la manguera de presión. No se ha respetado el tiempo de espera. v Conecte la bomba y espere 5 minutos. Obstrucción del filtro o de la válvula antirretorno. v Limpie el filtro o la válvula antirretorno. Altura de aspiración demasiado elevada. v Reduzca la altura de aspira- ción. En los demás problemas de succión utilizar mangueras de su c- ción GARDENA con válvula antirretorno (consulte 8. ACCESORIOS) y antes de cada puesta en servicio llenar la bomba con líquido abombear a través del manguito de llenado. 9010-20.960.02.indd 349010-20.960.02.indd 34 13.12.21 10:1413.12.21 10:14ES

Problema Posible causa Solución La bomba no arranca o se para bruscamente durante la marcha El disyuntor térmico de seguri- dad ha desconectado la bomba por sobrecalentamiento. v Tenga en cuenta que el líquido no puede superar una temperatura máxima de 35 °C. Bomba sin corriente. v Compruebe los fusibles y las conexiones eléctricas por enchufe. Se ha disparado el interruptor diferencial RCD (corriente residual). v Desconecte la bomba de la red eléctrica y diríjase al ser- vicio técnico de GARDENA. La bomba no está conectada. v Pulse el interruptor de encendido / apagado y póngalo en la posición On. La bomba marcha, pero la potencia desciende bruscamente El extremo de la manguera de aspiración no está dentro del agua. v Sumerja el extremo de la manguera de aspiración en el agua. Filtro de aspiración o válvula antirretorno obstruido/a. v Limpie el filtro de aspiración o la válvula antirretorno. Fugas en el lado de aspiración. v Selle la fuga. Rueda motriz bloqueada. v Suelte el rodete. Producción de ruido en la zona del sistema hidráulico En caso de un paso elevado (p. ej. salida de manguera abierta, sin aparato de conexión) se puede producir ruido en el área del sistema hidráulico de la bomba. Este ruido no representa problema alguno ni conlleva daños en la bomba. El ruido puede eliminarse cambiando un poco el paso (p. ej. abriendo / cerrando ligeramente un aparato de conexión). NOTA: En caso de avería, rogamos dirigirse a su Centro de Servicio Técnico de GARDENA. Únicamente los Centros de Servicio Técnico de GARDENA, así como los distribuidores autorizados por GARDENA, pueden realizar reparaciones en sus productos.

Bomba para jardín Unidad Valor (ref. 9010) Valor (ref. 9014) Valor (ref. 9015) Potencia nominal W 600 800 800 Tensión a la red V (AC) 230 230 230 Frecuencia de la red Hz 50 50 50 Caudal máx. l/h 3000 3700 3700 Presión máx. / Alt. elevación máx. bar /

Autosucción máx. m 7 7 7 Presión interna admisible (lado de presión) bar 6 6 6 Cable de conexión m 1,5 (H07RN-F) 1,5 (H07RN-F) 1,5 (H07RN-F) Peso kg 5,3 8,2 6,1 Nivel de potencia acústica L

medido / garantizado Inseguridad k

75 / 78 2,52 Temperatura máx. del medio °C 35 35 35 Método de medición:

Mangueras de succión GARDENA A prueba de doblado y vacío, a elegir, disponible como género al metro, ref. 1720 / 1721 (19 mm (3/4") / 25 mm (1")) sin griferías de conexión o longitud fija ref. 1411 / 1418 completo con griferías de conexión. Adaptador para tubos flexibles GARDENA Para la conexión del lado de aspiración. ref. 1723 / 1724 Set de conexión para bombas GARDENA Para la conexión del lado de presión. ref. 1750 / 1752 Filtro de succión con stop antirretorno GARDENA Para equipar la manguera de succión por metros. ref. 1726 / 1727 /

Filtro de la bomba GARDENA Se aconseja especialmente para aguas arenosas. ref. 1730 / 1731 Pulsador electrónico GARDENA Conecta y desconecta la bomba automática- menteen función de la presión de servicio. Con protección de recorrido en vacío. ref. 1739 Manguera de aspiración para pozos GARDENA Para la conexión en vacío de la bomba a un pozo. Longitud 0,5 m. Con rosca interior por ambos lados de 33,3 mm (G 1). ref. 1729 Aspirador flotante GARDENA Para aspirar la suciedad bajo la superficie del agua. ref. 1417 Pieza de conexión a la bomba GARDENA Para la conexión del sistema de conexión GARDENA en el lado de presión. ref. 1745

9. SERVICIO / GARANTÍA

Servicio: Póngase en contacto por favor con la dirección postal indicada en el dorso. Declaración de garantía: En el caso de una reclamación de garantía, no se le aplicará ningún cargo por los servicios prestados. GARDENA Manufacturing GmbH concede para todos los productos nue- vos originales GARDENA una garantía de 2 años a partir de la fecha de compra al distribuidor, siempre y cuando los productos hayan sido utiliza- dos exclusivamente para usos particulares. Esta garantía de fábrica no está disponible para productos adquiridos en el mercado paralelo. Esta garantía cubre todos los defectos esenciales del producto que hayan sido originados de manera demostrable por defectos de materiales o de fabri- cación. Esta garantía se cumple suministrando un producto de sustitución totalmente funcional o reparando el producto defectuoso que nos envíe de forma gratuita, nos reservamos el derecho a elegir entre estas dos opciones. Este servicio está sujeto a las siguientes disposiciones:

• El producto se ha utilizado para el propósito previsto, según las reco- mendaciones que aparecen en las instrucciones de operación.

• Ni el cliente ni terceros han intentado abrir o reparar el producto.

• Para el funcionamiento se han utilizado exclusivamente recambios y piezas de desgaste originales de GARDENA.

• Se presenta el tique de compra. El deterioro gradual por efecto del uso de las piezas y componentes (por ejemplo, cuchillas, piezas de sujeción de las cuchillas, turbinas, bombillas, correas trapezoidales y dentadas, rodetes, filtros de aire, bujías), los cam- bios de aspecto y las piezas de desgaste y consumo frecuente quedan excluidas de la garantía. Esta garantía de fábrica se limita al suministro de recambios y a la repara- ción conforme a las condiciones mencionadas anteriormente. La garantía de fábrica no puede utilizarse como base para reclamar otros derechos al fabricante, como una indemnización por daños y perjuicios. Esta garantía de fábrica no afecta los derechos de garantía legal y contractual existen- tes frente al distribuidor / vendedor. La garantía de fábrica está sujeta a la legislación de la República Federal de Alemania. Si su caso queda cubierto por la garantía, envíe en un paquete debida- mente franqueado el producto defectuoso, junto con una copia del tique de compra y una descripción del defecto, a la dirección del servicio de atención al cliente de GARDENA. Piezas de desgaste: El rodete es una pieza de desgaste y, por lo tanto, está excluido de la garantía.
