NAVODILA ZA UPORABO 30004 Jet GARDENA

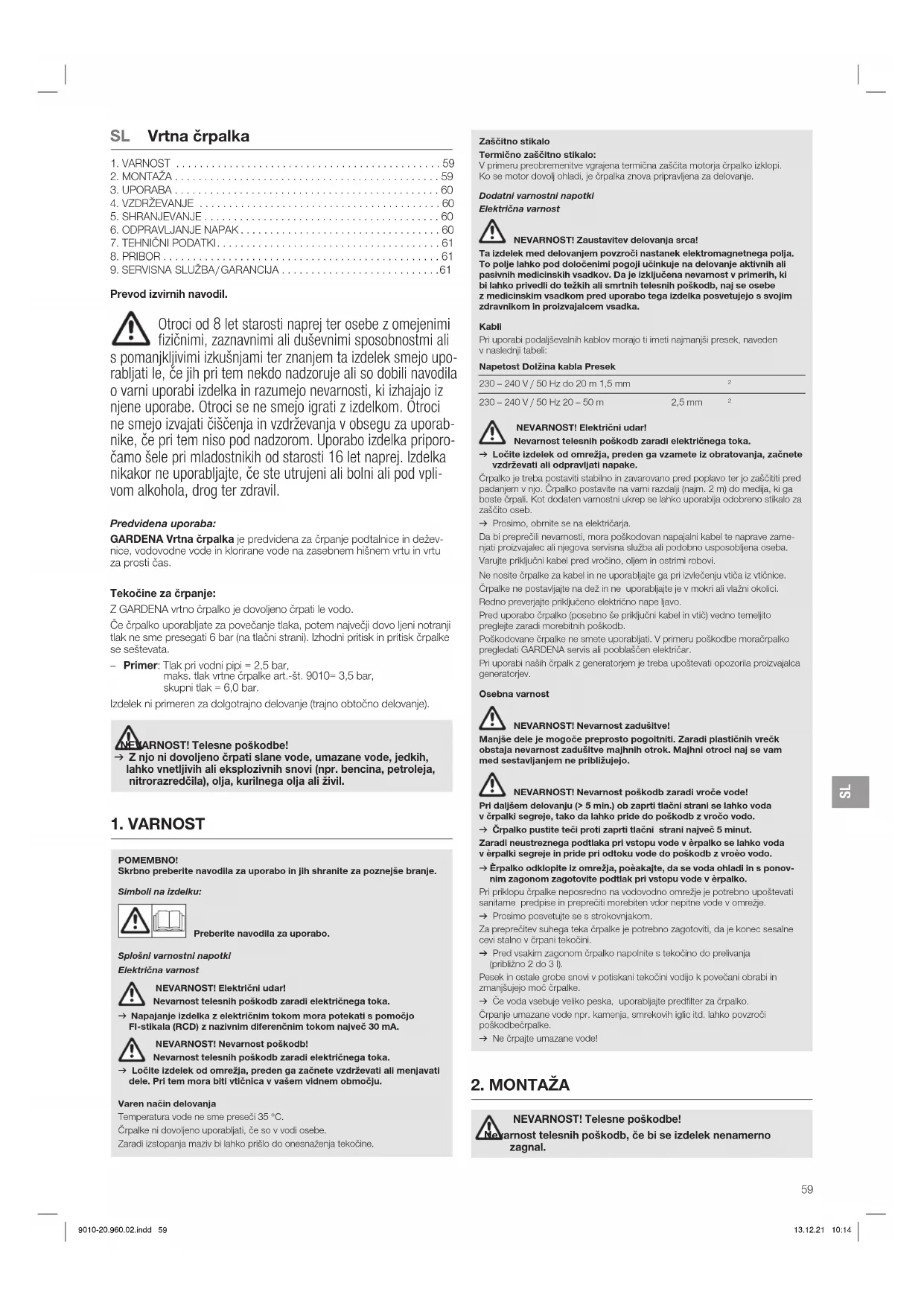

Prevod izvirnih navodil. Otroci od 8 let starosti naprej ter osebe z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami ter znanjem ta izdelek smejo upo- rabljati le, če jih pri tem nekdo nadzoruje ali so dobili navodila o varni uporabi izdelka in razumejo nevarnosti, ki izhajajo iz njene uporabe. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo izvajati čiščenja in vzdrževanja v obsegu za uporab- nike, če pri tem niso pod nadzorom. Uporabo izdelka priporo- čamo šele pri mladostnikih od starosti 16 let naprej. Izdelka nikakor ne uporabljajte, če ste utrujeni ali bolni ali pod vpli- vom alkohola, drog ter zdravil. Predvidena uporaba: GARDENA Vrtna črpalka je predvidena za črpanje podtalnice in dežev- nice, vodovodne vode in klorirane vode na zasebnem hišnem vrtu in vrtu za prosti čas. Tekočine za črpanje: Z GARDENA vrtno črpalko je dovoljeno črpati le vodo. Če črpalko uporabljate za povečanje tlaka, potem največji dovo ljeni notranji tlak ne sme presegati 6 bar (na tlačni strani). Izhodni pritisk in pritisk črpalke se seštevata. – Primer: Tlak pri vodni pipi = 2,5bar, maks. tlak vrtne črpalke art.-št. 9010= 3,5 bar, skupni tlak = 6,0bar. Izdelek ni primeren za dolgotrajno delovanje (trajno obtočno delovanje). NEVARNOST! Telesne poškodbe! v Z njo ni dovoljeno črpati slane vode, umazane vode, jedkih, lahko vnetljivih ali eksplozivnih snovi (npr. bencina, petroleja, nitrorazredčila), olja, kurilnega olja ali živil. Zaščitno stikalo Termično zaščitno stikalo: V primeru preobremenitve vgrajena termična zaščita motorja črpalko izklopi. Ko se motor dovolj ohladi, je črpalka znova pripravljena za delovanje. Dodatni varnostni napotki Električna varnost NEVARNOST! Zaustavitev delovanja srca! Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja. To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih ali pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih, ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka. Kabli Pri uporabi podaljševalnih kablov morajo ti imeti najmanjši presek, naveden v naslednji tabeli: Napetost Dolžina kabla Presek 230 – 240 V / 50 Hz do 20 m 1,5 mm

NEVARNOST! Električni udar! Nevarnost telesnih poškodb zaradi električnega toka. v Ločite izdelek od omrežja, preden ga vzamete iz obratovanja, začnete vzdrževati ali odpravljati napake. Črpalko je treba postaviti stabilno in zavarovano pred poplavo ter jo zaščititi pred padanjem v njo. Črpalko postavite na varni razdalji (najm. 2m) do medija, ki ga boste črpali. Kot dodaten varnostni ukrep se lahko uporablja odobreno stikalo za zaščito oseb. v Prosimo, obrnite se na električarja. Da bi preprečili nevarnosti, mora poškodovan napajalni kabel te naprave zame- njati proizvajalec ali njegova servisna služba ali podobno usposobljena oseba. Varujte priključni kabel pred vročino, oljem in ostrimi robovi. Ne nosite črpalke za kabel in ne uporabljajte ga pri izvlečenju vtiča iz vtičnice. Črpalke ne postavljajte na dež in ne uporabljajte je v mokri ali vlažni okolici. Redno preverjajte priključeno električno nape ljavo. Pred uporabo črpalko (posebno še priključni kabel in vtič) vedno temeljito preglejte zaradi morebitnih poškodb. Poškodovane črpalke ne smete uporabljati. Vprimeru poškodbe moračrpalko pregledati GARDENA servis ali pooblaščen električar. Pri uporabi naših črpalk z generatorjem je treba upoštevati opozorila proizvajalca generatorjev. Osebna varnost NEVARNOST! Nevarnost zadušitve! Manjše dele je mogoče preprosto pogoltniti. Zaradi plastičnih vrečk obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam med sestavljanjem ne približujejo. NEVARNOST! Nevarnost poškodb zaradi vroče vode! Pri daljšem delovanju (> 5 min.) ob zaprti tlačni strani se lahko voda v črpalki segreje, tako da lahko pride do poškodb z vročo vodo. v Črpalko pustite teči proti zaprti tlačni strani največ 5 minut. Zaradi neustreznega podtlaka pri vstopu vode v èrpalko se lahko voda vèrpalki segreje in pride pri odtoku vode do poškodb z vroèo vodo. v Èrpalko odklopite iz omrežja, poèakajte, da se voda ohladi in s ponov- nim zagonom zagotovite podtlak pri vstopu vode v èrpalko. Pri priklopu črpalke neposredno na vodovodno omrežje je potrebno upoštevati sanitarne predpise in preprečiti morebiten vdor nepitne vode v omrežje. v Prosimo posvetujte se s strokovnjakom. Za preprečitev suhega teka črpalke je potrebno zagotoviti, da je konec sesalne cevi stalno včrpani tekočini. v Pred vsakim zagonom črpalko napolnite stekočino do prelivanja (približno 2 do 3 l). Pesek in ostale grobe snovi v potiskani tekočini vodijo k povečani obrabi in zmanjšujejo moč črpalke. v Če voda vsebuje veliko peska, uporabljajte predfilter za črpalko. Črpanje umazane vode npr. kamenja, smrekovih iglic itd. lahko povzroči poškodbe črpalke. v Ne črpajte umazane vode! POMEMBNO! Skrbno preberite navodila za uporabo in jih shranite za poznejše branje. Simboli na izdelku: Preberite navodila za uporabo. Splošni varnostni napotki Električna varnost NEVARNOST! Električni udar! Nevarnost telesnih poškodb zaradi električnega toka. v Napajanje izdelka z električnim tokom mora potekati s pomočjo FI-stikala (RCD) z nazivnim diferenčnim tokom največ 30 mA. NEVARNOST! Nevarnost poškodb! Nevarnost telesnih poškodb zaradi električnega toka. v Ločite izdelek od omrežja, preden ga začnete vzdrževati ali menjavati dele. Pri tem mora biti vtičnica v vašem vidnem območju. Varen način delovanja Temperatura vode ne sme preseči 35 °C. Črpalke ni dovoljeno uporabljati, če so v vodi osebe. Zaradi izstopanja maziv bi lahko prišlo do onesnaženja tekočine.

v Preden začnete izdelek nameščati, ga ločite od oskrbe z električnim tokom. Namestitev črpalke: Mesto za namestitev črpalke mora biti trdno in suho, da omogoča črpalki varno stojišče. v Črpalko postavite na varni razdalji (najm. 2m) do vode. Črpalko morate postaviti na mestu z majhno zračno vlago in zadostnim zračenjem v območju prezračevalnih rež. Razdalja do zidov mora znašati najmanj 5 cm. Skozi zračne reže se ne sme vsesati nobena umazanija (npr pesek ali zemlja). Priključne dele iz umetne snovi na sesalni in tlačni strani je dovoljeno zategovati le ročno. Priključitev gibke cevi na sesalni strani [ slika A1 ]: Na sesalni strani nikoli ne uporabljajte spojnih elemen tov namenjenih spajanju vrtnih vodovodnih cevi! v Na sesalni strani uporabite vakuumsko tesno sesalno cev, npr. GARDENA sesalni komplet art.-št. 1411 ali GARDENA sesalno gibko cev za zabiti vodnjak art.-št. 1729. Za skrajšanje časa ponovnega črpanja priporočamo uporabo sesalne gibke cevi z zaporo povratnega toka, ki preprečuje samodejno izpraznjenje sesalne gibke cevi po izklopu črpalke.

1. Privijte priključni element črpalke

2. Povežite vakuumsko trdno sesalno gibko cev

s priključnim elemen- tom črpalke

še dodatno (npr. tako, da jo privežete na leseni količek). S tem boste razbremenili črpalko. Priključitev gibke cevi na tlačni strani [ slika A2 ]: Priključek črpalke

je opremljen s 33,3-milimetrskim (G 1") notranjim navojem. Za GARDENA vtični sistem npr. potrebujete GARDENA priključni kos za črpalke art.-št. 1745 (del obsega dobave). Preko GARDENA vtičnega sistema lahko priključite 19 mm (3/4")- / 16 mm (5/8")- in 13 mm (1/2")-cevi. Premer cevi Priključek črpalke 13 mm (1/2") Komplet GARDENA priključkov črpalke art.-št. 1750 16 mm (5/8") GARDENA Element za pipo GARDENA Cevni element art.-št. 18202 art.-št. 18216 19 mm (3/4") Komplet GARDENA priključkov črpalke art.-št. 1752 Optimalno izkoriščanje zmogljivosti črpanja črpalke lahko dosežete s priključitvijo gibkih cevi premera 19mm (3/4") v povezavi z npr. – GARDENA kompletom za priključitev cevi na črpalko art.-št. 1752, ali gibkih cevi premera 25mm (1") z – GARDENA navojno hitro spojko z zunanjim navojem art.-št. 7115 / hitro spojko za cevi art.-št. 7103.

1. Samo za art.-št. 9014: Uporabite tesnilni trak

na zunanjem navoju priključnega elementa črpalke.

2. Privijte priključni element črpalke

3. Povežite tlačno gibko cev

s priključnim elementom črpalke

Pri vzporedni priključitvi več kot ene gibke cevi/priključne naprave priporočamo uporabo – GARDENA 2- ali 4-krakega razdelilnika art.-št. 8193 / 8194, GARDENA 2-smernega ventila art.-št. 940, ki jih lahko privijete neposredno na priključni element črpalke

na polnilni odprtini

2. Dolijte vodo skozi polnilno odprtino

na polnilni odprtini

z roko (ne uporabljajte klešč).

, da lahko pri postopku sesa- nja zrak uhaja ven.

6. Priključite črpalko na oskrbo z električnim tokom.

najm. 1 m navpično nad črpalko, pritisnite stikalo za vklop/izklop

in počakajte, da črpalka začne sesati. v Če črpalka po pribl. 5 minutah ne začne črpati vode, črpalko izklopite (pritisnite stikalo za vklop/izklop

(glejte pod 6. ODPRAVLJANJE NAPAK). Navedena maksimalna višina samostojnega sesanja 7m se doseže le, če črpalko preko polnilne odprtine

medtem in med prvim samostojnim sesanjem držite tako visoko navzgor, da voda ne more uhajati iz črpalke iz tlačne gibke cevi

Pojav rje: Črpalka art.-št. 9014 ima ohišje iz litega železa. Po stiku z vodo se tako pojavi rja (ta ni škodljiva za črpalko in ne predstavlja razloga za uveljavljanje garancije). Zato lahko po vklopu na začetku uhaja voda z rjo.

NEVARNOST! Telesne poškodbe! Nevarnost telesnih poškodb, če bi se izdelek nenamerno zagnal. v Preden začnete izdelek vzdrževati, ga ločite od oskrbe z električnim tokom. Izpiranje črpalke: Po črpanju klorirane vode je treba črpalko izprati.

1. Črpajte mlačno vodo (maks. 35 °C), po potrebi z dodatkom blagega

čistilnega sredstva (npr. sredstva za pomivanje), dokler črpana voda ni jasna.

2. Ostanke odstranite v skladu s predpisi zakona o odstranjevanju

Konec uporabe [ slika S1 ]: Črpalka ni zavarovana pred zmrzaljo! Izdelek mora biti shranjen zunaj dosega otrok.

1. Ločite črpalko od oskrbe z električnim tokom.

2. Po potrebi zaprite vse zaporne organe na sesalni strani.

3. Odprite vsa mesta odvzema.

Na tlačni strani ni več tlaka.

na polnilni odprtini

in vijak za izpust vode

Črpalka se izprazni.

5. Shranite črpalko na suhem, zaprtem mestu brez nevarnosti zmrzali.

Odstranitev: (v skladu z Dir. 2012/19/EU) Izdelka ne smete odstraniti v običajne gospodinjske odpadke. Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi o varstvu okolja. POMEMBNO! v Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

v Ločite izdelek od oskrbe z električnim tokom, preden začnete odpravljati napake izdelka. Sprostitev rotorja [ slika T1 ]: Zaradi umazanije zaskočeno turbino je moč sprostiti. v Zavrtite gred rotorja

z izvijačem. Tako bo turbina sproščena. Težava Mogoč vzrok PomočČrpalka obratuje, vendar ne vsesavaSesalna napeljava ne tesni oz. je poškodovana.v Preverite, ali je sesalna napeljava poškodovana in jo zrakotesno zatesnite.Črpalka se ni napolnila z vodo. v Napolnite črpalko (glejte pod 3. UPORABA).Napolnjena tekočina pri samosesanju uhaja preko cevi, ki je priključena na tlačno stran.v 1. Napolnite črpalko še enkrat (glejte pod 3. UPORABA). 2. Pri ponovnem zagonu drži-te tlačno gibko cev najm. 1m navpično nad črpalko, dokler črpalka ne začne sesati.Popolno vakuumsko tesno povezavo boste dosegli z uporabo GARDENA sesalnih cevi (glejte pod 8. PRIBOR).Pokrovček ob polnilnem nastavku ne tesni.v Preverite tesnilo (po potrebi ga zamenjajte) in zategnite privitje (ne uporabljajte klešč).Zrak ne more izhajati, ker je tlačna stran zaprta, oz. je preostala voda v tlačni cevi.v Odprite zaporne ventile v tlačni napeljavi (npr. brizgo) oz. izpraznite tlačno gibko cev.Niste upoštevali čakalne dobe. v Vklopite črpalko in počakajte do 5minut.Sesalni filter ali protipovratna zapora v sesalni cevi sta zamašena.v Očistite filter oz. zaporo povratnega toka.Previsoka višina sesanja. v Zmanjšajte višino sesanja.V primeru drugih težav z vsesavanjem uporabite GARDENA sesalno cev s protipovratno zaporo (glejte pod 8. PRIBOR) in napolnitečrpalko s črpano tekočino preko polnilnih odprtin.Črpalka ne steče ali pa se med obratovanjem nenadoma ustaviTermično zaščitno stikalo je črpalko izklopilo zaradi pregretja.v Upoštevajte maksimalno temperaturo medijev (35 °C).Črpalka je brez toka. v Preverite varovalke in elek-trične vtične povezave.Sprožilo se je zaščitno stikalo na diferenčni tok (okvarni tok).v Ločite črpalko od vira oskrbe z električnim tokom in se obrnite na GARDENA servisno službo.Črpalka ni vklopljena. v Potisnite stikalo za vklop / izklop na položaj za vklop.Črpalka obratuje, a moč črpanja nenadoma padeKonec sesalne gibke cevi ni v vodi.v Potopite konec sesalne gibke cevi globlje v vodo.Zamašen je sesalni filter ali varovalka, ki varuje pred povratnim tokom.v Očistite sesalni filter oz. zaporo povratnega toka.Netesnost na sesalni strani. v Odpravite netesnost.Zamašena turbina. v Sprostite turbino.Nastajanje hrupa na področju hidravlikePri večjih pretokih (npr. odprti cevni izhod, brez priključene naprave) se lahko v hidravličnem območju črpalke pojavi povečan hrup. To je običajen pojav in ne povzroča okvare črpalke. Hrup lahko zmanjšate z manjšimi spremembami pretoka (npr. rahlo odpiranje / zapiranje priključne naprave). NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno središče. Popravila smejo izvajati samo GARDENA servisna središča ter specializirani trgovci, pooblaščeni od podjetja GARDENA.

GARDENA Sesalne cevi Odporne pred upogibanjem in vakuumsko trdne, dobavljive kot metrsko blago art.-št. 1720 / 1721 (19 mm (3/4") / 25 mm (1")), brez priključne armature ali fiksnega podaljška art.-št. 1411 / 1418 kompletno s priključnimi armaturami.GARDENA Sesalna cev- priključni del Za priključek na sesalni strani. art.-št. 1723 / 1724 GARDENA Priključni komplet za črpalko Za priključek na tlačni strani. art.-št. 1750 / 1752 GARDENA Sesalni filter s protipovratno zaporoZa sestavljanje cevi, ki jih kupite na meter.art.-št. 1726 / 1727 / 1728GARDENA Črpalni predfilter Posebno priporočljiv pri črpanju tekočine, ki vsebuje pesek.art.-št. 1730 / 1731GARDENA Elektronsko tlačno izklopno stikaloAvtomatsko vključi in izključi črpalko glede na tlak obratovanja. Preprečuje suhi tek črpalke. art.-št. 1739GARDENA Sesalna cev za vrtineZa vakuumski priključek črpalke na sesalno cev za vrtine ali na trde cevi – dolžina 0,5 m. Notranji navoj 33,3 mm (G1) je na obeh stra- neh. art.-št. 1729GARDENA Oprema za plavajoče sesanjeZa sesanje pod površino vode brez umazanije.art.-št. 1417GARDENA Priključni element črpalkeZa priključitev GARDENA vtičnega sistema na tlačni strani.art.-št. 1745

9. SERVISNA SLUŽBA / GARANCIJA

Servisna služba: Obrnite se na naslov na hrbtni strani. Garancijska izjava: V primeru garancijskega zahtevka ne nosite stroškov za opravljen poseg. GARDENA Manufacturing GmbH za vse nove originalne izdelke GARDENA daje 2 leti garancije od datuma prvega nakupa v trgovini, če so se izdelki uporabljali izključno v zasebne namene. Za izdelke, ki niso kupljeni na regularnem trgu, ta garancija proizvajalca ne velja. Ta garancija obsega vse bistvene napake izdelka, ki dokazljivo izhajajo iz napak materiala ali proizvodnje. Garancija je izpolnjena s predajo polno funkcionalnega nado- mestnega izdelka ali z brezplačnim popravilom pokvarjenega izdelka, ki nam ga pošljete; pridržujemo si pravico do izbire med tema možnostma. Storitev je predmet naslednjih določil:

• Izdelek je uporabljan v skladu z namenom uporabe in v skladu s priporočili v navodilih za uporabo.

• Kupec ali tretja oseba nista poskušala izdelka odpreti ali popravljati.

• Pri delovanju so bili uporabljeni samo originalni nadomestni in obrabljeni deli znamke GARDENA.

• Predložitev dokumenta o nakupu. Običajna obraba delov in komponent (npr. rezil, delov za pritrditev rezil, turbin, sijalk, klinastih in zobatih jermenov, rotorjev, zračnih filtrov, svečk za vžig), vidne spremembe, obraba in obrabni deli so izključeni iz garancije. Ta garancija proizvajalca je omejena na dobavo nadomestnih delov in popravilo v skladu z navedenimi pogoji. Drugih zahtevkov v odnosu do nas kot proizvajalcem ta garancija proizvajalca ne utemeljuje. Ta garancija proi- zvajalca seveda ne vpliva na zakonske in pogodbene jamstvene zahtevke, ki jih je mogoče uveljavljati v odnosu do trgovca / prodajalca. Za to garancijo proizvajalca velja pravo Zvezne republike Nemčije. V primeru uveljavljanja garancije pošljite okvarjen izdelek skupaj s kopijo dokazila o nakupu in opisom napake z zadostno frankirano pošiljko na naslov servisa GARDENA. Obrabni deli: Rotor je obrabni del in zato izključen iz garancije. 9010-20.960.02.indd 619010-20.960.02.indd 61 13.12.21 10:1413.12.21 10:14HR
