20000 Aquasensor - Vodna črpalka GARDENA - Brezplačna navodila za uporabo

Znamka	GARDENA
Model	20000 Aquasensor (ref. 9044)
Vrsta izdelka	Potopna črpalka za umazano vodo
Nazivna moč	750 W
Omrežna napetost / Frekvenca	230 V AC / 50 Hz
Maksimalni pretok	20 000 l/h
Maksimalna višina črpanja	9 m (0,9 bar)
Maksimalna globina potopitve	7 m
Maksimalni premer delcev	35 mm
Maksimalna temperatura tekočine	35 °C
Napajalni kabel	10 m (H07RN-F)
Teža (brez kabla)	5,0 kg
Priključek za izhod vode	G 1 1/2" (navojni)
Možnosti priključitve	1 1/4" / 1 1/2" / 2" ali sistem GARDENA
Načini delovanja	Samodejno (senzor), ročno, ročno časovno omejeno
Raven vklopa min/maks	42 mm / 242 mm
Raven izklopa min/maks	35 mm / 205 mm
Višina preostale vode (ravno sesanje)	35 mm (odprte noge)
Varnost	FI zaščitno stikalo (30 mA), toplotna zaščita, zaščita za srčne spodbujevalnike
Vzdrževanje in čiščenje	Očistite sesalno nogo in turbino po uporabi; sperite s toplo vodo, če je voda umazana ali klorirana
Obrabljivi deli	Turbina (zamenjava preko GARDENA servisa)
Garancija	2 leti (zasebna uporaba)

Pogosto zastavljena vprašanja - 20000 Aquasensor GARDENA

Kakšno vodo lahko črpa Gardena 20000 Aquasensor?

Ta črpalka je namenjena za umazano vodo z delci do 35 mm. Ni primerna za slano vodo, vnetljive tekočine ali živila.

Kako nastaviti ravni vklopa in izklopa?

Izven vode in po sušenju senzorja pritisnite na zaznavno polje, dokler ne utripne dvakrat. Nato izberite zgornje polje za vklop in spodnje polje za izklop. Potrditev se izvede po 3 sekundah.

Črpalka se ne zažene, kaj storiti?

Najprej preverite napajanje in FI zaščitno stikalo. Če se prikaže koda napake 1, je turbina blokirana: očistite sesalno nogo. Če koda 2, je sesalna odprtina zamašena. V primeru pregrevanja počakajte, da se ohladi.

Kako očistiti črpalko po uporabi?

Izključite črpalko. Odstranite sesalno nogo tako, da odvijete 4 vijake. Očistite turbino in sesalno nogo s čisto vodo. Ponovno sestavite in preverite tesnost tesnil. Ne uporabljajte kemičnih sredstev ali visokotlačnega curka.

Kakšna je največja globina potopitve?

Največja globina potopitve je 7 metrov. Upoštevajte minimalno globino potopitve (42 mm v samodejnem načinu), da preprečite suh tek.

Ali lahko črpalko uporabljam v ročnem načinu?

Da, pridržite polji S6 in S9, dokler ne utripneta dvakrat. Črpalka deluje neprekinjeno do odklopa. Za način, omejen na 10 minut, uporabite S7 in S8.

Kaj pomeni utripanje LED?

Po priključitvi se 9 LED zaporedno prižge: to je inicializacija senzorja. V samodejnem načinu sledijo nivoju vode. Dvojni utrip potrdi vnos. V primeru napake utripajoča koda (1 do 4) označuje težavo.

Ali se črpalka lahko uporablja v bazenu?

Da, za črpanje klorirane vode ali vode s čistili. Vendar nikoli ne uporabljajte črpalke, ko so ljudje v vodi. Pred stikom z vodo vedno izključite vtikač.

Kateri dodatki so priporočljivi?

GARDENA objemke (ref. 7193-7196), komplet ravne cevi 10 m (ref. 5005) in priključni komplet za cevi 19 mm (ref. 1752) so združljivi.

Kako shraniti črpalko pozimi?

Izključite črpalko, jo izpraznite tako, da jo postavite na glavo, očistite in shranite na suhem, zaprtem mestu, zaščitenem pred zmrzaljo. Odpadke odstranite v skladu z lokalno zakonodajo.

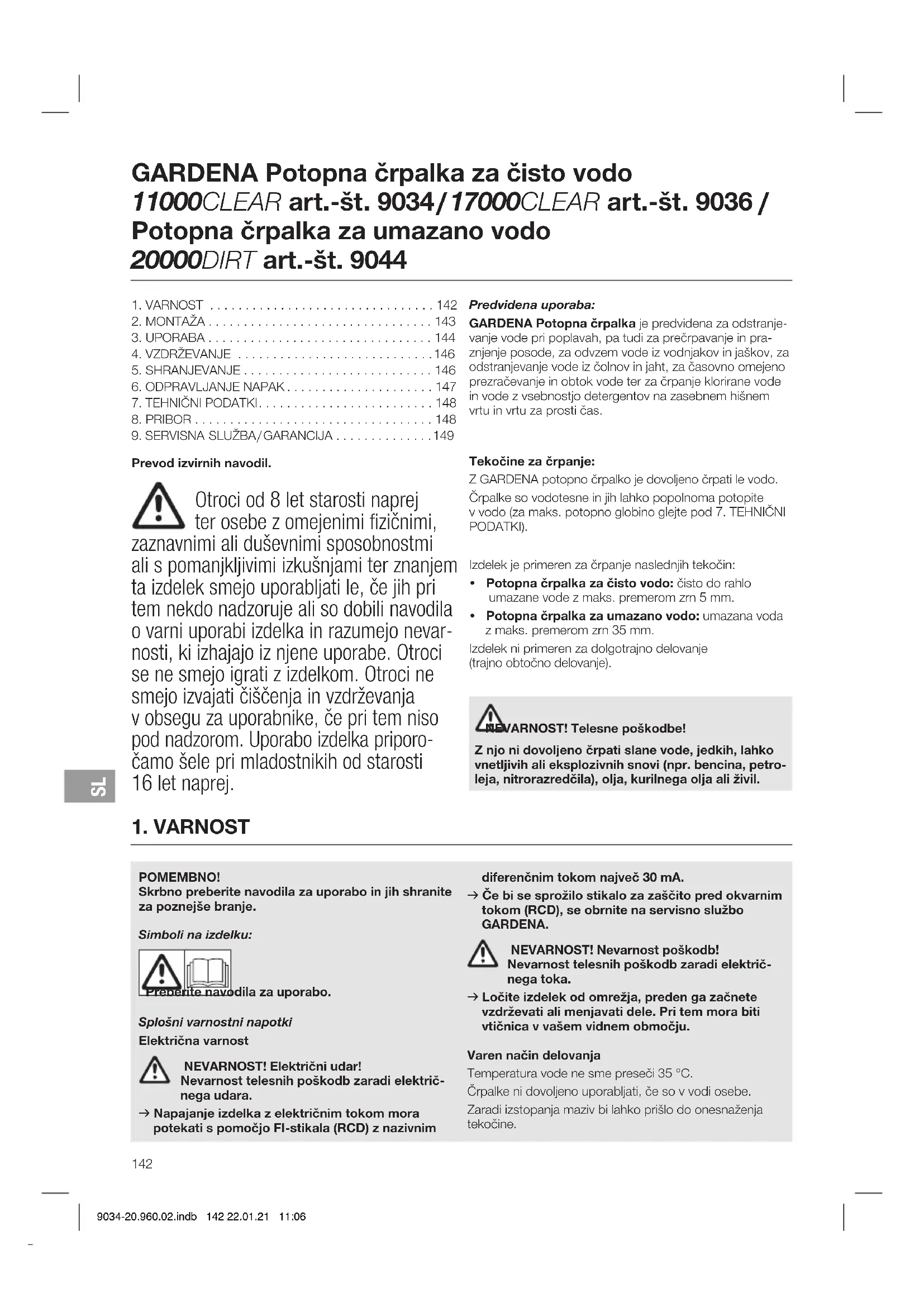

NAVODILA ZA UPORABO 20000 Aquasensor GARDENA

SL Navodilo za uporabo

Potopna črpalka za čisto vodo /

Potopna črpalka za umazano vodo

HR Upute za uporabu

Uronska pumpa za čistu vodu /

Uronska pumpa za prljavu vodu

SR/ Uputstvo za rad

BS Potopna pumpa za čistu vodu /

Potopna pumpa za prljavu vodu

GARDENA Potopna črpalka za čisto vodo 11000CLEAR art.-št. 9034/17000CLEAR art.-št. 9036/ Potopna črpalka za umazano vodo 20000DIRT art.-št. 9044

1. VARNOST 142
2. MONTAŽA 143
3. UPORABA 144
4. VZDRŽEVANJE 146
5. SHRANJEVANJE 146
6. ODPRAVLJANJE NAPAK....147
7. TEHNIČNI PODATKI....148
8. PRIBOR 148
9. SERVISNA SLUŽBA/GARANCIJA .....149

Prevod izvirnih navodil.

Otroci od 8 let starosti naprej ter osebe z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami ter znanjem ta izdelek smejo uporabljati le, če jih pri tem nekdo nadzoruje ali so dobili navodila o varni uporabi izdelka in razumejo nevarnosti, ki izhajajo iz njene uporabe. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo izvajati čiščenja in vzdrževanja v obsegu za uporabnike, če pri tem niso pod nadzorom. Uporabo izdelka priporočamo šele pri mladostnikih od starosti 16 let naprej.

Predvidena uporaba:

GARDENA Potopna črpalka je predvidena za odstranjevanje vode pri poplavah, pa tudi za prečrpavanje in praznjenje posode, za odvzem vode iz vodnjakov in jaškov, za odstranjevanje vode iz čolnov in jaht, za časovno omejeno prezračevanje in obtok vode ter za črpanje klorirane vode in vode z vsebnostjo detergentov na zasebnem hišnem vrtu in vrtu za prosti čas.

Tekočine za črpanje:

Z GARDENA potopno črpalko je dovoljeno črpati le vodo. Črpalke so vodotesne in jih lahko popolnoma potopite v vodo (za maks. potopno globino glejte pod 7. TEHNIČNI PODATKI).

Izdelek je primeren za črpanje naslednjih tekočin:

• Potopna črpalka za čisto vodo: čisto do rahlo umazane vode z maks. premerom zrn 5 mm.
• Potopna črpalka za umazano vodo: umazana voda z maks. premerom zrn 35 mm.

Izdelek ni primeren za dolgotrajno delovanje (trajno obtočno delovanje).

VARNOST! Telesne poškodbe!

Z njo ni dovoljeno črpati slane vode, jedkih, lahko vnetljivih ali eksplozivnih snovi (npr. bencina, petroleja, nitrorazredčila), olja, kurilnega olja ali živil.

1. VARNOST

POMEMBNO!

Skrbno preberite navodila za uporabo in jih shranite za poznejše branje.

Simboli na izdelku:

Preberite navodila za uporabo.

Splošni varnostni napotki

Električna varnost

NEVARNOST! Električni udar!

Nevarnost telesnih poškodb zaradi električnega udara.

→ Napajanje izdelka z električnim tokom mora potekati s pomočjo FI-stikala (RCD) z nazivnim

diferenčnim tokom največ 30 mA.

→ Če bi se sprožilo stikalo za zaščito pred okvarnim tokom (RCD), se obrnite na servisno službo GARDENA.

NEVARNOST! Nevarnost poškodb!

Nevarnost telesnih poškodb zaradi električnega toka.

→ Ločite izdelek od omrežja, preden ga začnete vzdrževati ali menjavati dele. Pri tem mora biti vtičnica v vašem vidnem območju.

Varen način delovanja

Temperatura vode ne sme preseči 35 °C.

Črpalke ni dovoljeno uporabljati, če so v vodi osebe.

Zaradi izstopanja maziv bi lahko prišlo do onesnaženja tekočine.

Tretje osebe naj se vodi ne približujejo.

Črpalko uporabljajte samo s kolenom.

Konec gibke cevi mora biti nameščen nižje od največje višine črpanja.

Zaščitno stikalo

Termično zaščitno stikalo:

V primeru preobremenitve vgrajena termična zaščita motorja črpalko izklopi. Ko se motor dovolj ohladi, je črpalka znova pripravljena za delovanje.

Samodejno prezračevanje

Ta črpalka je opremljena s prezračevalnim ventilom, ki odpravi morebiti prisoten zrak v črpalki. Zaradi te funkcije lahko ob strani na ohišju izteče majhna količina vode.

Dodatni varnostni napotki

Električna varnost

NEVARNOST! Zaustavitev delovanja srca!

Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja. To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih ali pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih, ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

Kabli

Pri uporabi podaljševalnih kablov morajo ti imeti najmanjši presek, naveden v naslednji tabeli:

Napetost Dolžina kabla Presek

230 – 240 V / 50 Hz do 20 m 1,5 mm	^2
230 – 240 V / 50 Hz 20 – 50 m 2,5 mm	^2

NEVARNOST! Električni udar!

Skozi odrezani omrežni vtič lahko preko omrežnega kabla v električno območje predre vlaga in izzove kratek stik.

→ Omrežnega vtiča v nobenem primeru ne odrežite (npr. za sprevajanje skozi steno).

→ Ne vlecite vtiča iz vtičnice za kabel, ampak primite za njegovo ohišje.

→ Da bi preprečili nevarnosti, mora poškodovan napajalni kabel te naprave zamenjati proizvajalec ali njegova servisna služba ali podobno usposobljena oseba.

Podaljšek in vtičnica morajo biti zaščiteni pred vodo.

Poskrbite da bodo električni priključki varni pred vodo.

Varujte priključni kabel pred vročino, oljem in ostrimi robovi.

Upoštevajte priključno napetost. Podatki na tipski ploščici se morajo ujemati s podatki električnega omrežja.

Pri zadrževanju v plavalnem bazenu ali pri dotiku vodne gladine mora biti omrežni vtič črpalke obvezno izvlečen.

Priključnega kabla ne smete uporabljati za pritrditev ali prenašanje črpalke.

Za potopitev oz. izvlek in zavarovanje črpalke je treba uporabiti pritrdilno vrv.

Redno preverjajte priključeno električno nape ljavo.

Pred uporabo črpalko (posebno še priključni kabel in vtič) vedno temeljito preglejte zaradi morebitnih poškodb.

Poškodovane črpalke ne smete uporabljati. V primeru poškodbe moračrpalko pregledati GARDENA servis ali pooblaščen električar.

Navodilo za montažo: Vse vijake znova trdno ročno zategnite.

Pred uporabo po vzdrževanju preverite, ali so vsi deli priviti.

Pri uporabi naših črpalk z generatorjem je treba upoštevati opozorila proizvajalca generatorjev.

Osebna varnost

NEVARNOST! Nevarnost zadušitve!

Manjše dele je mogoče preprosto pogoltniti.

Zaradi plastičnih vrečk obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam med sesta-vljanjem ne približujejo.

Upoštevajte najmanjšo možno gladino vode v skladu s podatki o črpalki.

Črpalka ne sme obratovati več kot 10 minut, će je tlačna stran zaprta.

Pesek in druge abrazivne snovi privedejo do hitrejše obrabe in zmanjšanja moči črpalke.

Preden začnete odpravljati napake, črpalko pustite, da se ohladi.

2. MONTAŽA

ARNOST! Telesne poškodbe!

→ Preden začnete izdelek nameščati, ga ločite od oskrbe z električnim tokom.

Možnosti za priključitev priključnega nastavka [slika A1]:

Gibko cev je mogoče priključiti s priključnim nastavkom ④ za različne premere gibkih cevi ali z GARDENA vtičnim sistemom.

Velik premer gibke cevi	Nastavek ločite pri a [slika A2]
GARDENA vtični sistem / Art.-št. 9036/9044: srednji premer gibke cevi	Nastavek ločite pri b [slika A3]

Majhen premer gibke cevi Nastavka ne ločujte [slika A4]

Pri uporabi gibke cevi največjega premera ima črpalka največjo zmogljivost črpanja.

Črpalka Art.-št. 9034 Art.-št. 9036

		Art.-št. 9044
Majhen premer gibke cevi	25 mm (1")	32 mm (1 1/4")
Art.-št. GARDENA Cevna objemka	Art.-št. 7193	Art.-št. 7194
Srednji premer gibke cevi	GARDENA vtični sistem G 1"	38 mm (1 1/2")
Art.-št. GARDENA Cevna objemka	32 mm (1 1/4")* Art.-št. 7194	Art.-št. 7195
Velik premer gibke cevi	38 mm (1 1/2")	51 mm (2")
Art.-št. GARDENA Cevna objemka	Art.-št. 7195	Art.-št. 7196

Pri uporabi 38-milimetrske (1 1/2") gibke cevi priporo-čamo GARDENA komplet ploščate cevi art.-št. 5005 z 10-metrsko gibko cevjo in cevno objemko.

* Za art.-št. 9034 je priložen dodatni priključni nastavek④a za gibke cevi premera 1 1/4".

Priključitev gibke cevi s priključnim nastavkom:

1. Pri uporabi gibke cevi velikega premera odrežite priključni nastavek ④ pri ⓐ.
2. Samo za art.-št. 9036 / 9044: Pri uporabi gibke cevi srednjega premera odrežite priključni nastavek ④ pri ⑥.
3. Potisnite gibko cev na priključni nastavek ④
4. Pritrdite gibko cev, npr. z GARDENA cevno objemko, na priključni nastavek ④.

Priključitev gibke cevi z GARDENA vtičnim sistemom:

Pri črpalki 17000CLEAR/20000DIRT (art.-št. 9036/9044) gibke cevi ni mogoče priključiti na GARDENA vtični sistem s pomočjo priključnega nastavka ④.

Preko GARDENA vtičnega sistema lahko priključite 19 mm (3/4")- / 15 mm (5/8") in 13 mm (1/2")-cevi.

Priporočamo uporabo gibke cevi s premerom, ki ni manjši od 25 mm (1"), ker sicer pride do bistveno zmanjšane zmogljivosti pri količini črpanja.

Premer cevi Priključek črpalke

13 mm (1/2") Komplet GARDENA priključkovčrpalke	Art.-št. 1750
15 mm (5/8") Komplet GARDENA priključkovčrpalke	Art.-št. 1750
19 mm (3/4") Komplet GARDENA priključkovčrpalke	Art.-št. 1752

1. Odrežite priključni nastavek ④ pri ⑥.
2. Priključite gibko cev z ustreznim GARDENA vtičnim sistemom na priključni nastavek④.

Montaža priključka črpalke [slika A5]:

NEVARNOST! Telesne poškodbe! Poškodba zaradi ureza z rotorjem.

→ Črpalko uporabljajte samo s kolenom.

S pomočjo zaskočnih zapor ② na kolenu ① je mogoče gibko cev brez težav priključiti in ločiti.

Pri art.-št. 9034 / 9036 je priložen protipovratni ventil, ki preprečuje povratni tok vode v gibki cevi. Maks. višino črpanja je mogoče doseči le brez protipovratnega ventila.

Če je pričakovati samo majhno količino povratnega toka, npr. pri plosko položeni gibki cevi, priporočamo, da zaradi boljše moči črpanja in sesanja ventila ne uporabite.

1. Samo za art.-št. 9034 / 9036: Vstavite protipovratni ventil Ⓥ v črpalko. Pri tem upoštevajte smer vgradnje.
2. Privijte koleno ① do omejevalnika v smeri urnega kazalca v črpalko. (Če želite gibko cev položiti vodoravno, lahko koleno ① znova odvijete za polovico obrata. Pri uporabi protipovratnega ventila je treba uporabiti večjo silo.)
3. Samo za art. 9042/9046: Privijte fitting ③v priključni nastavek④.
4. Potisnite priključni nastavek ④ gibke cevi do omejevalnika v koleno①, tako da se slišno in vidno zaskoči. Gibka cev je varno povezana s črpalko.

3. UPORABA

→ Preden izdelek začnete priključevati, nastavljati ali transportirati, ga ločite od oskrbe z električnim tokom.

Črpanje vode:

Če črpalke ni mogoče spuščati za ročaj, je črpalko vedno treba spuščati z vrvjo. Pritrdite vrv, tako da jo povlečete

skozi predvidena ušesa in jo zavozlate. Za najmanjšo globino potopitve pri zagonu glejte pod 7. TEHNIČNI PODATKI.

Črpalko je treba postaviti tako, da umazanija vstopnih odprtin na sesalnem podstavku ne zablokira v celoti ali deloma.

V ribniku je npr. črpalko treba postaviti na opeko.

Postopki sesanja blizu minimalne gladine pri zagonu obratovanja lahko trajajo dlje časa.

1. Črpalko potopite.
2. Priključite črpalko na oskrbo z električnim tokom. Pozor! Črpalka se takoj zažene. Izvede se inicializacija senzorja, ki jo prikazuje premikajoča luč.

Avtomatsko delovanje [slika O1]:

Pri avtomatskem načinu delovanja se črpalka samodejno vklopi, ko gladina vode doseže vklopno višino, in se samodejno izklopi, ko gladina vode doseže izklopno višino.

Vklopna / izklopna višina senzorskih polj:

Senzor ima devet senzorskih polj (⑤1 do ③9 od spodaj navzgor), ki so desno od LED-lučk.

Senzorska polja so visoka pribl. 1 cm (med senzorskimi polji zaznavanje prstov ali spremenjene vodne gladine ni mogoče).

Senzorsko polje	S1	S2	S3	S4	S5	S6	S7	S8	S9
Art.-št. 9034/9036 Preklopna višina [mm]	5	19 34	53 77	105	136	170	207
Art.-št. 9044Preklopna višina[mm]	42 54	69	88 11	12 140	171	205	242

Art.-št. 9034/9036: Če so noge zložene navznoter, so vrednosti višje za po 4 mm.

Po priključitvi črpalke na vir toka 9 LED-lučk zaporedoma zasveti.

Črpalka se tovarniško zažene v avtomatskem načinu delovanja z vklopno višino pri senzorskem polju ^S8 in izklopno višino pri senzorskem polju ^S4 .

Nastavitev vklopne in izklopne višine [slika O1]:

Ko črpalko vzamete iz vode, je treba senzor pred programiranjem osušiti.

Zgornje senzorsko polje je vedno vklopna višina, spodnje senzorsko polje je vedno izklopna višina.

1. Upravljajte senzorsko polje tako dolgo, da se vnos potrdi s kratkim dvojnim utripanjem vseh LED-lučk.
2. Držite senzorsko polje ⑤ pritisnjeno, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk. Na kratko se prikažejo trenutno nastavljene vklopne in izklopne višine. Potem svetijo vsa senzorska polja.
3. Pritisnite želeno zgornje senzorsko polje za vklopno višino.
   LED-lučka izbranega senzorskega polja ugasne.
4. Pritisnite želeno spodnje senzorsko polje za izklopno višino.
   LED-lučka izbranega senzorskega polja ugasne. Po 3 sekundah se nastavljene vklopne in izklopne višine prevzamejo in se prikažejo.

Samodejno sesanje čiste vode pri zelo majhnih višinah vode:

Senzorsko polje ^51 je mogoče izbrati kot vklopno in istočasno tudi kot izklopno točko.

Če bi senzorsko polje ^⑤ po zagonu črpalke v roku 10 minut še zaznavalo vodo, se črpalka izklopi, da ne pride do poškodbe zaradi teka na suho.

Črpalka se potem vseeno zažene, će senzorsko polje zazna vodo. V tem primeru pa je senzor potem treba očistiti, da je zagotovljeno točno zaznavanje gladine vode.

Če bi se senzorsko polje ⑤1 zaradi povratnega toka vode iz napeljave gibke cevi v kratkem času večkrat aktiviralo, sledi premor 10 minut.

Če bi gladina vode dosegla senzorsko polje 📞2, se črpalka samodejno vklopi, tudi med premorom 10 minut. Če bi se to redno dogajalo, izberite naslednje senzorsko polje kot vklopnò točko.

Za zagotavljanje hitrega sesanja se črpalka pri senzorskih poljih 1-5 za odzračenje na kratko izklopi. Črpalka se po 20 sek. delovanja enkrat izklopi za pribl. 2 sekundi, potem pa se znova vklopi.

Prikaz vklopne in izklopne višine:

→ Držite senzorsko polje 📄 pritisnjeno, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk.
Prikažejo se trenutno nastavljene vklopne in izklopne višine.

Izklop sledenja vodni gladini:

LED-lučke pri avtomatskem načinu sledijo vodni gladini. To je mogoče deaktivirati.

→ Med inicializacijo držite pritisnjeno senzorsko polje 📞, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk (glejte pod Črpanje vode).

Za ponovni vklop sledenja gladini vode senzorsko polje ⑧ znova držite pritisnjeno med inicializacijo, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk.

Predstavitveni način:

Črpalko je mogoče za namene predstavitve delovanja preklopiti na predstavitveni način. V tem načinu simulirajo LED-lučke s pomočjo zaporedja utripanja funkcije črpalke, senzorska polja pa se odzivajo na dotik.

→ Držite senzorski polji in in med inicializacijo pri vklopu oz. med testom lastnega delovanja po priključitvi na vir toka pritisnjeni, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk.

Za izklop predstavitvenega načina držite senzorski polji in ⑤⑥ znova pritisnjeni med inicializacijo pri vklopu oz. med testom lastnega delovanja po priključitvi na vir toka, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk.

Pri ročnem delovanju črpalka teče tako dolgo, dokler črpalke ne ločite od omrežja. Ta način je še posebej primeren za plitvo sesanje.

Pri ročnem delovanju se senzorska polja deaktivirajo. Črpalka potem teče tako dolgo, dokler črpalke ne ločite od omrežja ali ne izberete drugega načina delovanja.

→ Držite pritisnjeni 2 senzorski polji ⑧6 in ⑧8, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk. Vse LED-lučke svetijo in v roku 5 sekund vse LED-lučke ena za drugo ugasnejo. Črpalka se zažene.

Med temi 5 sekundami mora biti črpalka postavljena v vodi. Zagon se izvede le, će črpalka prepozna vodo. Če se to ne bi zgodilo, se odštevanje ponovi do trikrat.

Če bi za postavitev črpalke v vodo potrebovali več časa, črpalko ločite od vira oskrbe z električnim tokom. Odštevanje se po ponovni priključitvi na tok nadaljuje.

Ročno delovanje ostane aktivno tudi po prekinitvi dovajanja električnega toka.

Za zaključitev ročnega delovanja črpalko ločite od omrežja in jo vzemite iz vode. Črpalko znova priključite na vir oskrbe z električnim tokom in držite pritisnjeno senzorsko polje ⑤9, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk. Sedaj ste znova v avtomatskem načinu.

Ročni način uporabljajte samo z nadzorovanjem.

Časovno omejeno ročno delovanje:

Pri časovno omejenem ročnem delovanju se senzorska polja deaktivirajo za 10 minut. Črpalka potem teče 10 minut in se nato samodejno izklopi.

→ Držite pritisnjeni 2 senzorski polji ^87 in ^88 , dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk. Vse LED-lučke svetijo in v roku 10 sekund vse LED-lučke ena za drugo ugasnejo. Črpalka se zažene.

Po 10 minutah črpalka samodejno znova preide v avtomatski način delovanja.

Po prekinitvi dovajanja električnega toka črpalka samodejno znova preide v avtomatski način delovanja.

Za ponovni vklop avtomatskega načina delovanja znova držite istočasno pritisnjeni 2 senzorski polji ⑦ in ⑧, dokler ni vnos potrjen z dvojnim utripanjem vseh LED-lučk.

Plitvo sesanje / normalno delovanje (samo za potopne črpalke za čisto vodo) [ slika 02 ]:

Normalno delovanje:

Priporočeni način delovanja za maksimalno moč črpanja in velikost zrn do 5 mm, še posebej v samodejnem načinu delovanja.

→ Razklopite 3 zložljive noge Ⓔ navznoter.

Plitvo sesanje:

Višino preostale vode pribl. 1 mm je mogoče doseči samo pri plitvem sesanju v ročnem delovanju. Upoštevajte, da je pri tem načinu moč črpanja in sesanja zmanjšana.

→ Razklopite 3 zložljive noge Ⓔ navzven.

4. VZDRŽEVANJE

→ Preden začnete izdelek vzdrževati, ga ločite od oskrbe z električnim tokom.

Čiščenje črpalke:

NEVARNOST! Telesne poškodbe! Novarnost telesnih poškodb in tveganje poškodbe izdelka.

→ Izdelka ne čistite z vodnim curkom (še posebej ne z vodnim curkom pod visokim tlakom).
→ Čiščenja ne izvajajte s kemikalijami, vključno z bencinom ali topili. Nekatera lahko uničijo pomembne dele iz umetne snovi.

→ Očistite površino črpalke z vlažno krpo.

Izpiranje črpalke:

Po črpanju klorirane vode, vode z vsebnostjo detergentov ali zelo umazane vode je treba črpalko izprati.

1. Črpajte mlačno vodo (maks. 35 °C), po potrebi z dodatkom blagega čistilnega sredstva (npr. sredstva za pomivanje), dokler črpana voda ni jasna.
2. Ostanke odstranite v skladu s predpisi zakona o odstranjevanju odpadkov.

5. SHRANJEVANJE

Konec uporabe:

Črpalka ni zavarovana pred zmrzaljo! Izdelek mora biti shranjen zunaj dosega otrok.

1. Ločite črpalko od oskrbe z električnim tokom.
2. Obrnite črpalko na glavo, dokler voda ne izteka več.
3. Očistite črpalko (glejte pod 4. VZDRŽEVANJE).
4. Shranite črpalko na suhem, zaprtem mestu brez nevarnostizmrzali.

146

Odstranitev:

Izdelka ne smete odstraniti v običajne gospodinjske odpadke. Odstraniti ga je treba v skladu z veljavni-mi lokalnimi predpisi o varstvu okolja.

POMEMBNO!

→ Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

6. ODPRAVLJANJE NAPAK

NEVARNOST! Telesne poškodbe!

→ Ločite izdelek od oskrbe z električnim tokom, preden začnete odpravljati napake izdelka.

Čiščenje sesalnega podstavka in rotorja [slika T1]:

1. Samo za art.-št. 9044: Odvijte 5 križnih vijakov ⑨ in snemite pokrov ⑩.
2. Odvijte 4 križne vijake ⑥.

3. Povlecite sesalni podstavek ⑦ s črpalke.

4. Očistite sesalni podstavek ⑦ in rotor ⑧ (zaradi teh vzdrževalnih del garancija ne preneha veljati).

5. Temeljito očistite tesnilne površine, da preprečite poškodbe in netesnost.

6. Znova namestite sesalni podstavek ⑦ v obratnem zaporedju.

Poškodovano tesnilo je treba zamenjati.

Poškodovani rotor sme iz varnostnih razlogov zamenjati samo GARDENA servis.

Težava Mogoč vzrok Pomoč

Črpalka teče, vendarne črpa vode	Nizka gladina vode in napoljnena gibka cev z vgrajenim protipovratnim ventilom.	→ Odstranite protipovratni ventil ali gibko cev izpraznite ročno.
	Zrak ne more uhajati, ker je tlačni vod zaprt. (Npr. prepognjeni tlačna cev).	→ Odprite tlačno napeljavo (npr. zaporni ventil, naprave za iztok).
	Zračna blazina v črpalni nogi. → Počakajte pribl. 60 sekund, da se črpalka samodejno prezrači (po potrebi jo vklopite / izklopite).
Koda napake 2	Sesalna odprtina je zamašena.	→ Očistite sesalno odprtino s curkom vode.
	Gibka cev je zamašena. → Odpravite zamašenost gibke cevi.
Koda napake 1	Rotor je blokiran.	→ Očistite sesalni podstavek in rotor.
Koda napake 2 Nivo vode je pri zagonu pod minimumom.		→ Črpalko potopite globlje v vodo.
Koda napake 3 Senzor je umazan. → Senzor očistite.
Koda napake 4 Čas je prekoračen. → Črpalko postavite v vodo med odštevanjem.
Črpalka ne steče ali pa se med obratovanjemnenadomaustavi	Termično zaščitno stikalo je črpalko izklopilo zaradi pregretja.	→Očistite sesalno odprtino. Upoštevajtemaksimalno temperaturo medijev (35 °C).
	Črpalka je brez toka. → Preverite varovalke in električne vtičnepovezave.
	Sprožilo se je zaščitno stikalo na diferenčni tok (okvarni tok).	→ Ločite črpalko od vira oskrbe z električnim tokom in se obrnite na GARDENA servisno službo.
Črpalka obratuje, a moč črpanja nenadoma pade	Sesalna odprtina je zamašena. → Očistite sesalno odprtino s curkom vode.
	Gibka cev je zamašena. → Odpravite zamašenost gibke cevi.
Črpalka se večkrat zaporedoma zažene in zaustavi	Povratni tok vode iz gibke cevi.	→ Izberite naslednjo višjo vklopno točko in vstavite protipovratni ventil.
Črpalka se zažene pri neaktiviranem senzorskem polju ^51	Senzorsko polje ^51 je bilo v kratkem času večkrat aktivirano in ima črpalka premor.	→ Počakajte do konca premora. Izberite naslednjo višjo vklopno točko in vstavite protipovratni ventil.
	NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno središče. Popravila smejo izvajati samo GARDENA servisna središča ter specializirani trgovci, pooblaščeni od podjetja GARDENA.

7. TEHNIČNI PODATKI

Potopna črpalka Enota Vrednost			Vrednost (art.-št. 9034)	Vrednost (art.-št. 9036)	Vrednost (art.-št. 9044)
Nazivna moč W 450 750 750
Omrežna napetost V (AC) 230 230 230
Omrežna frekvenca Hz 50 50 50
Maks. količina črpanja l/h 11.000 17.000 20.000
Maks. tlak/ maks. višina črpanja	bar/ m	0,7/ 7,0	0,9/ 9,0	0,9/ 9,0
Maks. potopna globina	m	7	7	7
Min./maks. vklopná višina	mm	5 / 207	5 / 207	42 / 242
Min./maks. izklopná višina	mm	1 / 170	1 / 170	35 / 205
Gladina preostale vode	mm	1	1	35
Umazana voda z maks. premerom zrn (* Plitvo sesanje)	mm	1* / 5	1* / 5	35
Najnižji nivo vode pri zagonu (pribl.)	mm	5	5	42
Priključni kabel	m	10 (H05RN-F)	10 (H05RN-F)	10 (H07RN-F)
Teža brez kabla (pribl.)	kg	4,0	4,7	5,0
Priključni navoj izpusta vode		G 1 1/2"	G 1 1/2"	G 1 1/2"
Možnosti priključitve		1" / 1 1/4" / 1 1/2" / G 1"	1 1/4" / 1 1/2" / 2"	1 1/4" / 1 1/2" / 2"
Maks. temperatura medija	°C	35 35 35

Opomba: Vklopna/izklopna višina ter minimalna gladina vode pri zagonu so bile ugotovljene brez vpliva višinskih razlik. Pri višini črpanja od pribl. 1 m naprej deloma veljajo daljši časi sesanja vse do 1 minute ali pa višje minimalne gladine vode vse do +5 cm.
* Če so noge zložene navznoter, so vrednosti višje za po 4 mm.

8. PRIBOR

GARDENA Komplet ploščate cevi	Gibka cev z 10 m, 38 mm (1/2") s cevno objemko.	art.-št. 5005
GARDENA Cevna objemka	Za 25 mm (1")-cevi preko priključnega nastavka.	art.-št. 7193
GARDENA Cevna objemka	Za 32 mm (1 1/4")-cevi preko priključnega nastavka.	art.-št. 7194
GARDENA Cevna objemka	Za 38 mm (1 1/2")-cevi preko priključnega nastavka.	art.-št. 7195
GARDENA Cevna objemka	Za 51 mm (2")-cevi preko priključnega nastavka.	art.-št. 7196
GARDENA Komplet priključkov črpalke	Za 19 mm (3/4")-cevi preko GARDENA vtičnega sistema.	art.-št. 1752

9. SERVISNA SLUŽBA/GARANCIJA

Servisna služba:

Obrnite se na naslov na hrbtni strani.

Garancijska izjava:

V primeru garancijskega zahtevka ne nosite stroškov za opravljen poseg.

GARDENA Manufacturing GmbH za vse nove originalne izdelke GARDENA daje 2 leti garancije od datuma prvega nakupa v trgovini, će so se izdelki uporabljali izključno v zasebne namene. Za izdelke, ki niso kupljeni na regularnem trgu, ta garancija proizvajalca ne velja. Ta garancija obsega vse bistvene napake izdelka, ki dokazljivo izhajajo iz napak materiala ali proizvodnje. Garancija je izpolnjena s predajo polno funkcionalnega nado mestnega izdelka ali z brezplačnim popravilom pokvarjenega izdelka, ki nam ga pošljete; pridržujemo si pravico do izbire med tema možnostma. Storitev je predmet naslednjih določil:

• Izdelek je uporabljan v skladu z namenom uporabe in v skladu s priporočili v navodilih za uporabo.
• Kupec ali tretja oseba nista poskušala izdelka odpreti ali popravljati.
• Pri delovanju so bili uporabljeni samo originalni nadomestni in obrabljeni deli znamke GARDENA.

• Predložitev dokumenta o nakupu.

Običajna obraba delov in komponent (npr. rezil, delov za pritrditev rezil, turbin, sijalk, klinastih in zobatih jermenov, rotorjev, zračnih filtrov, svečk za vžig), vidne spremembe, obraba in obrabni deli so izključeni iz garancije.

Ta garancija proizvajalca je omejena na dobavo nadomestnih delov in popravilo v skladu z navedenimi pogoji. Drugih zahtevkov v odnosu do nas kot proizvajalcem ta garancija proizvajalca ne utemeljuje. Ta garancija proizvajalca seveda ne vpliva na zakonske in pogodbene jamstvene zahtevke, ki jih je mogoče uveljavljati v odnosu do trgovca/prodajalca.

Za to garancijo proizvajalca velja pravo Zvezne republike Nemčije.

V primeru uveljavljanja garancije pošljite okvarjen izdelek skupaj s kopijo dokazila o nakupu in opisom napake z zadostno frankirano pošiljko na naslov servisa GARDENA.

Obrabni deli:

Rotor je obrabni del in zato izključen iz garancije.

GARDENA Uronska pumpa za čistu vodu 11000CLEAR br. art. 9034/17000CLEAR br. art. 9036/ Uronska pumpa za prljavu vodu 20000DIRT br. art. 9044

1. SIGURNOST ..... 150
2. MONTAŽA 151
3. RUKOVANJE 152
4. ODRŽAVANJE 154
5. SKLADIŠTENJE 154
6. OTKLANJANJE SMETNJI. 155
7. TEHNIČKI PODACI....156
8. PRIBOR 156
9. SERVIS/JAMSTVO .....157

Automatsko odzračivanje

• Potopna pumpa za čistu vodu: čista do lako zaprljana voda granulacije zaprljanja do maks. 5 mm.
• Potopna pumpa za prljavu vodu: zaprljana voda granulacije zaprljanja do maks. 35 mm.

U ručnom režimu rada pumpa radi, dok god se ne odvoji sa električne mreže. Taj režim rada je posebno prikladan za usisavanje po dnu.

U ručnom režimu rada senzorska polja se deaktiviraju. Nakon toga pumpa radi, dok god se ne odvoji sa električne mreže odnosno dok se ne odabere neki drugi režim rada.

→ Držite 2 senzorska polja ⓢ6 i ⚫ pritisnutim, dok dvostruki treptaj svih LED indikatora ne ukaže na to da je unos prihvaćen.
